拆米扇 – 上集

發佈日期: 2021年 04月 19日

圖 / 文 :  巴斯

2018年至今未清洗過小米空氣淨化器2的扇葉,這日內望,兩個字形容👉嘔心。

avbuzz-ix0004p


小米空氣淨化器,並冇設計給用家取出扇葉清洗,要解體後,扇葉先得到清洗機會,但解體過程,好大機會使小米淨化器造成永久性創傷,我不建議拆機洗扇葉,由於我無法忍受由咁骯髒的扇葉吹出空氣,加上有意換小米淨化器 3 Pro H ,如果手術失敗,心願便能達成,所以放膽拆。這絶不是教學,只是我拆扇過程的記錄。何況如在保用期間,拆機即時喪失保養資格。

avbuzz-A171


解體過程,動用四件工具,包括長一字鈚。

avbuzz-ix00012


為防弄花機身表面,瑜珈墊出現。

avbuzz-fff00002


起手式👉取出濾芯。

avbuzz-A7100001


倒轉淨化機。

avbuzz-AB00002

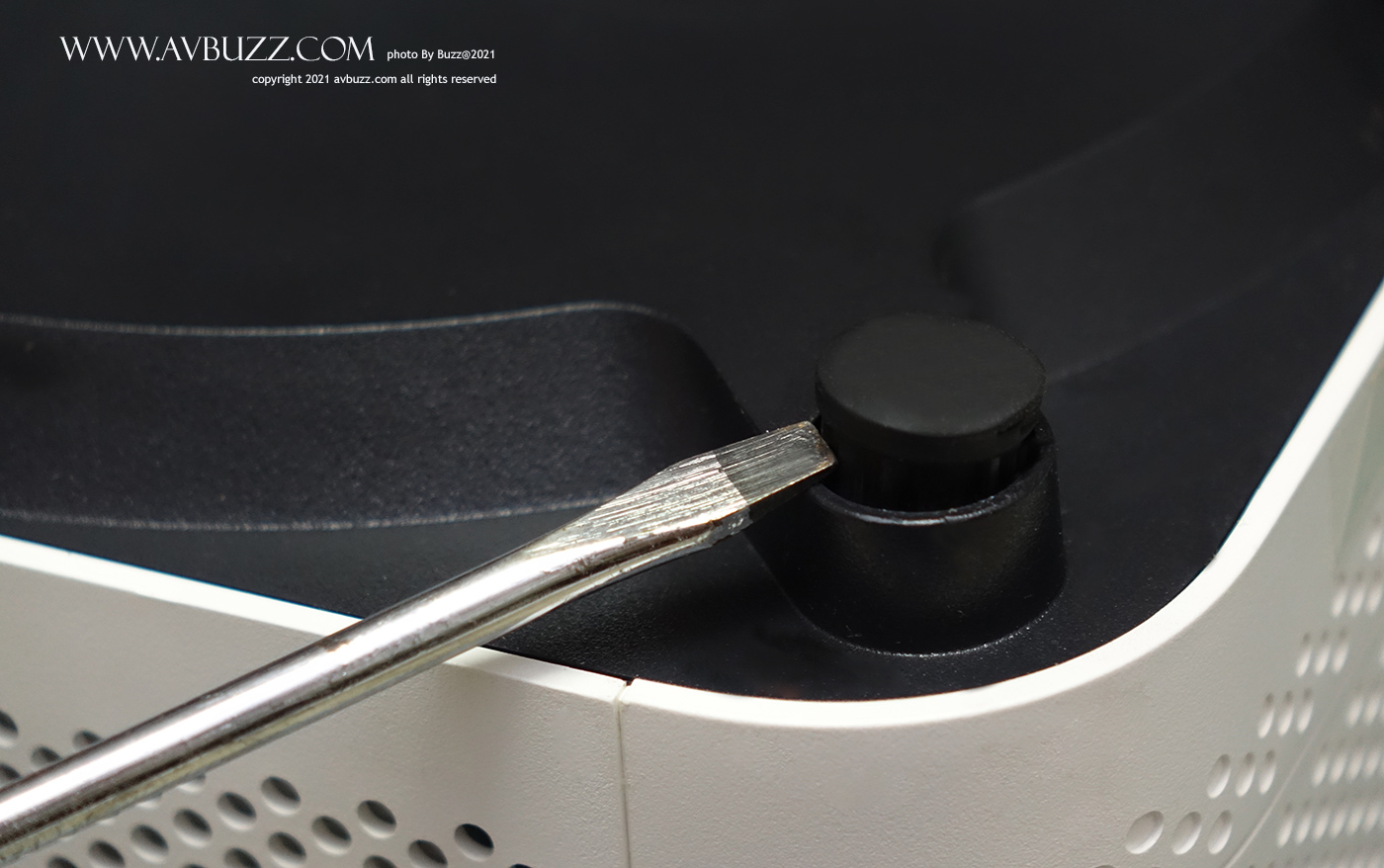

撬起膠腳。

avbuzz-AB00018


內見十字鏍絲。

avbuzz-fff000091


撬起4粒膠腳。

avbuzz-AB00004

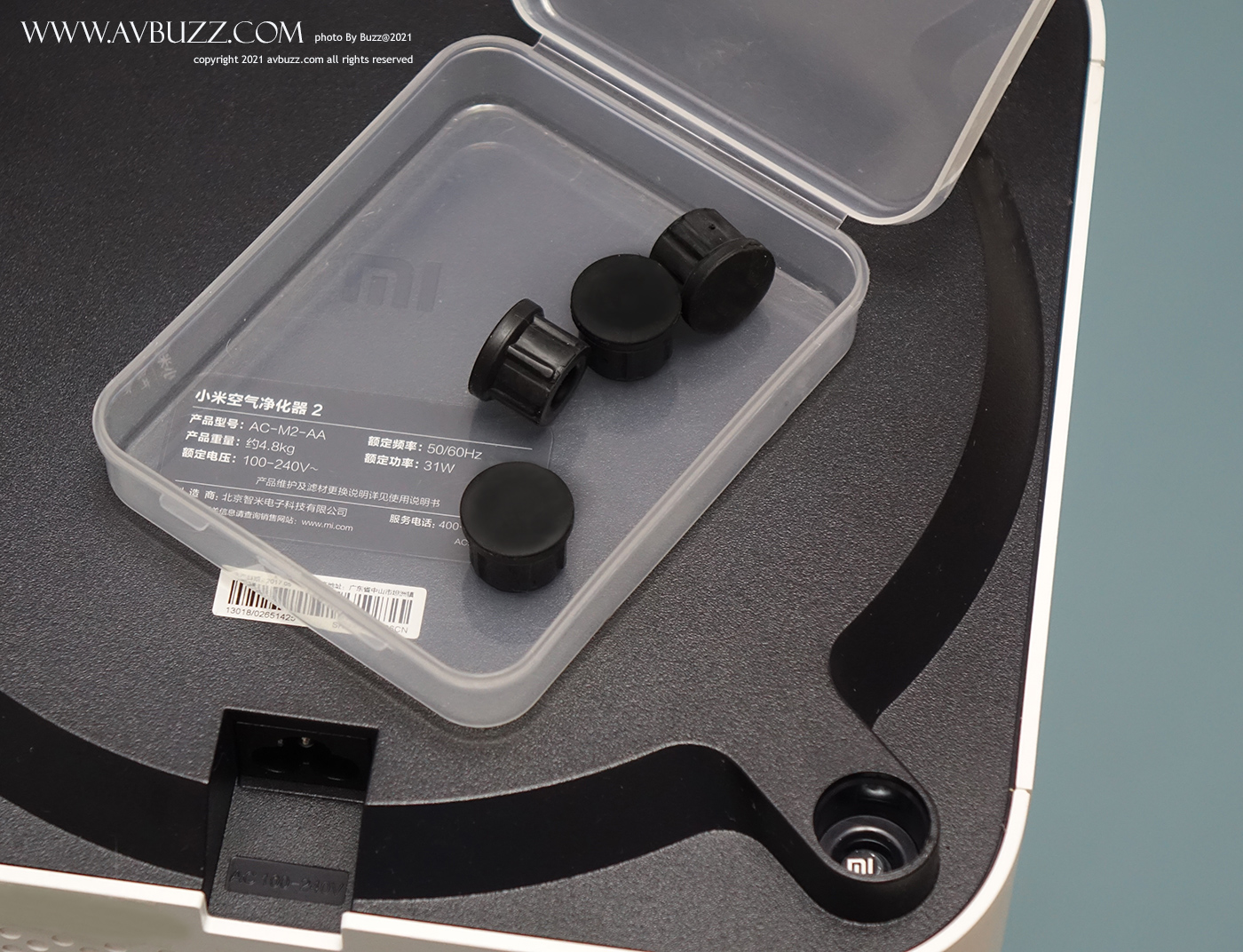

存好膠腳。

avbuzz-AB00020


 發現保護標貼。

avbuzz-AB00021


拆機失保養,又如何? 對我來講,明存實亡。

avbuzz-AB00022

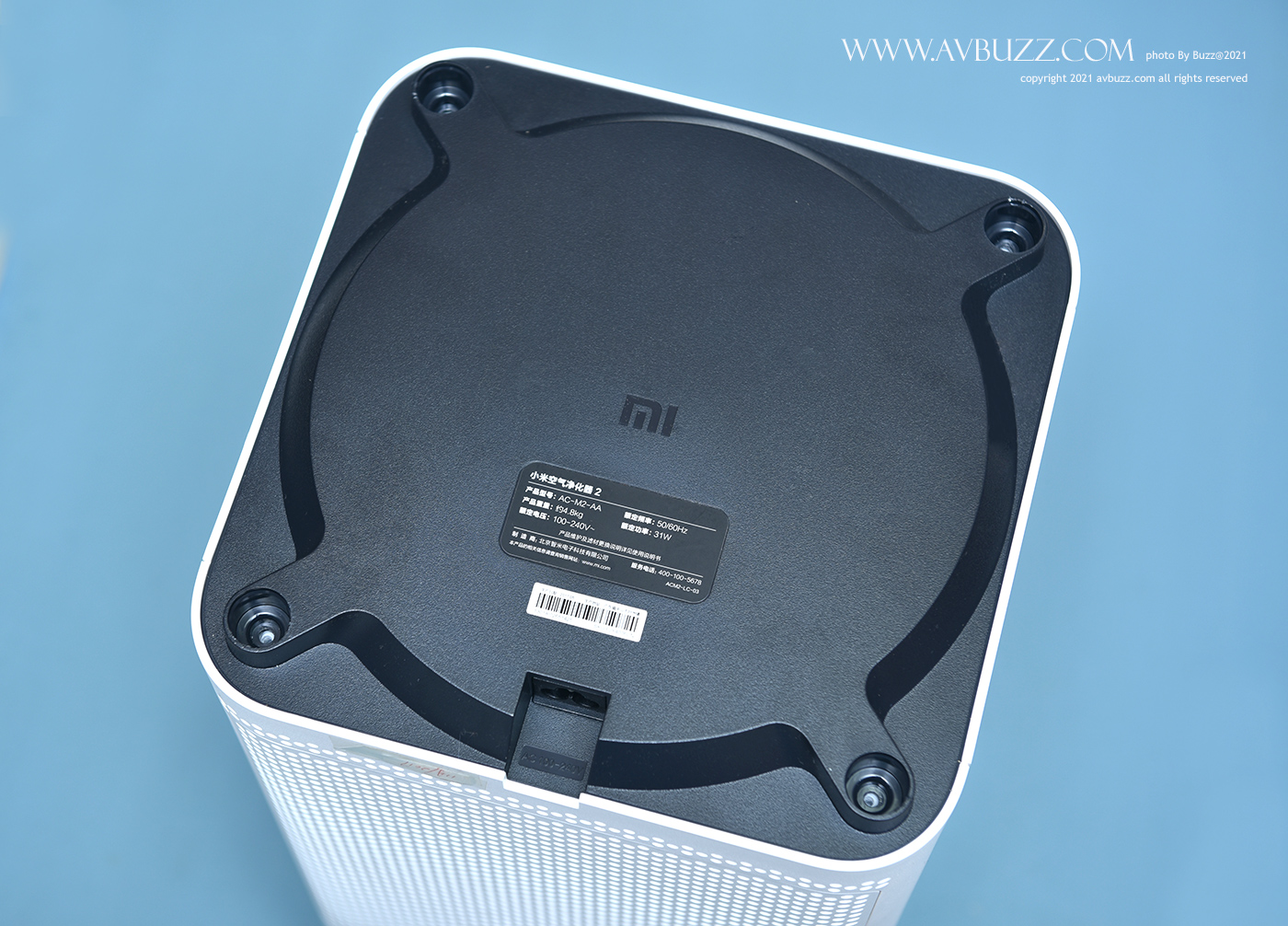

拆出全數四粒鏍絲。

avbuzz-AB00005

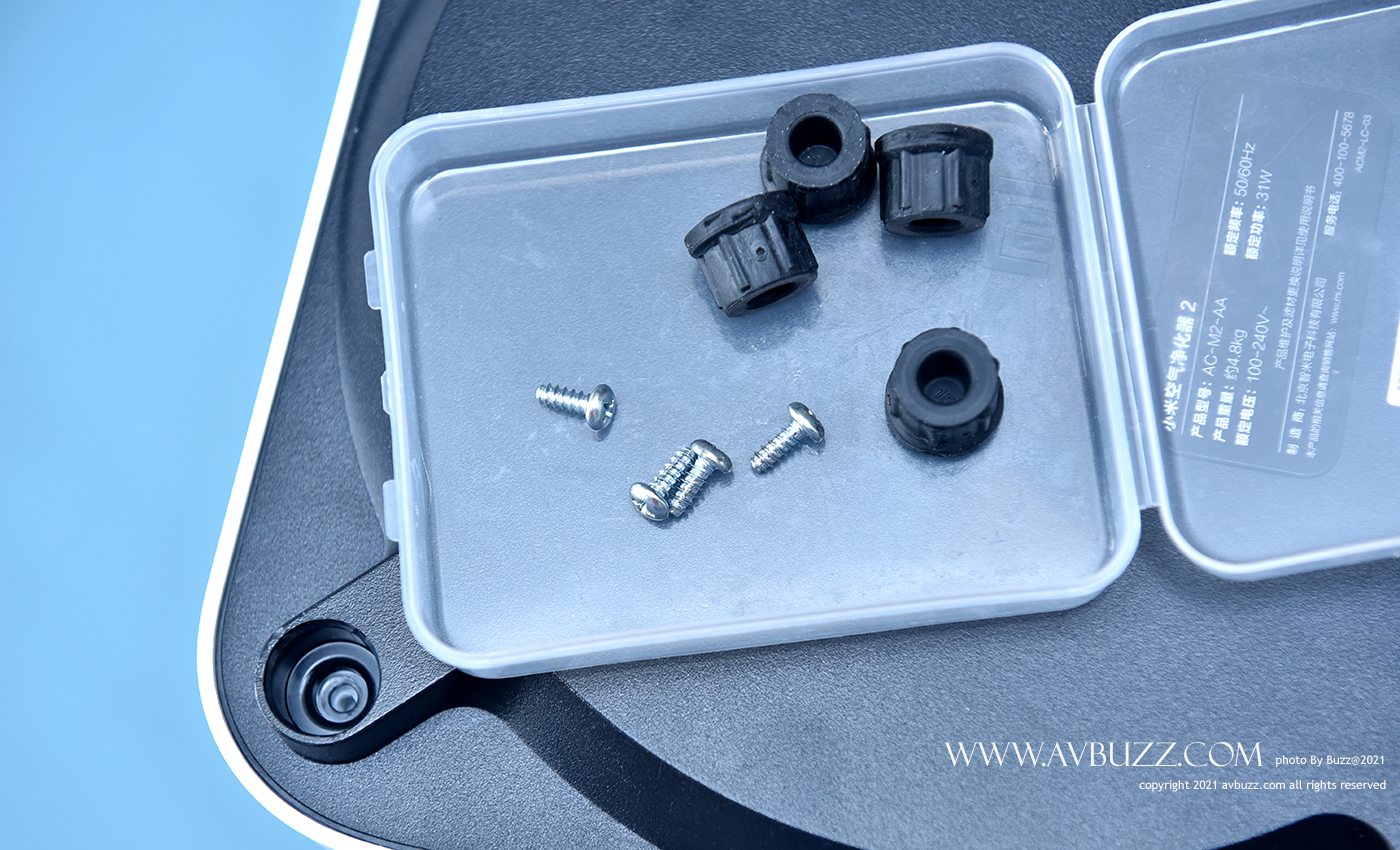

存放好拆出零件。

avbuzz-ix00005


移走底蓋。

avbuzz-AB00006


出現電源部份。

avbuzz-AB00007A


移走理線夾上線材。

avbuzz-ix00004


拆除12粒鏍絲。

avbuzz-AB00007ASW

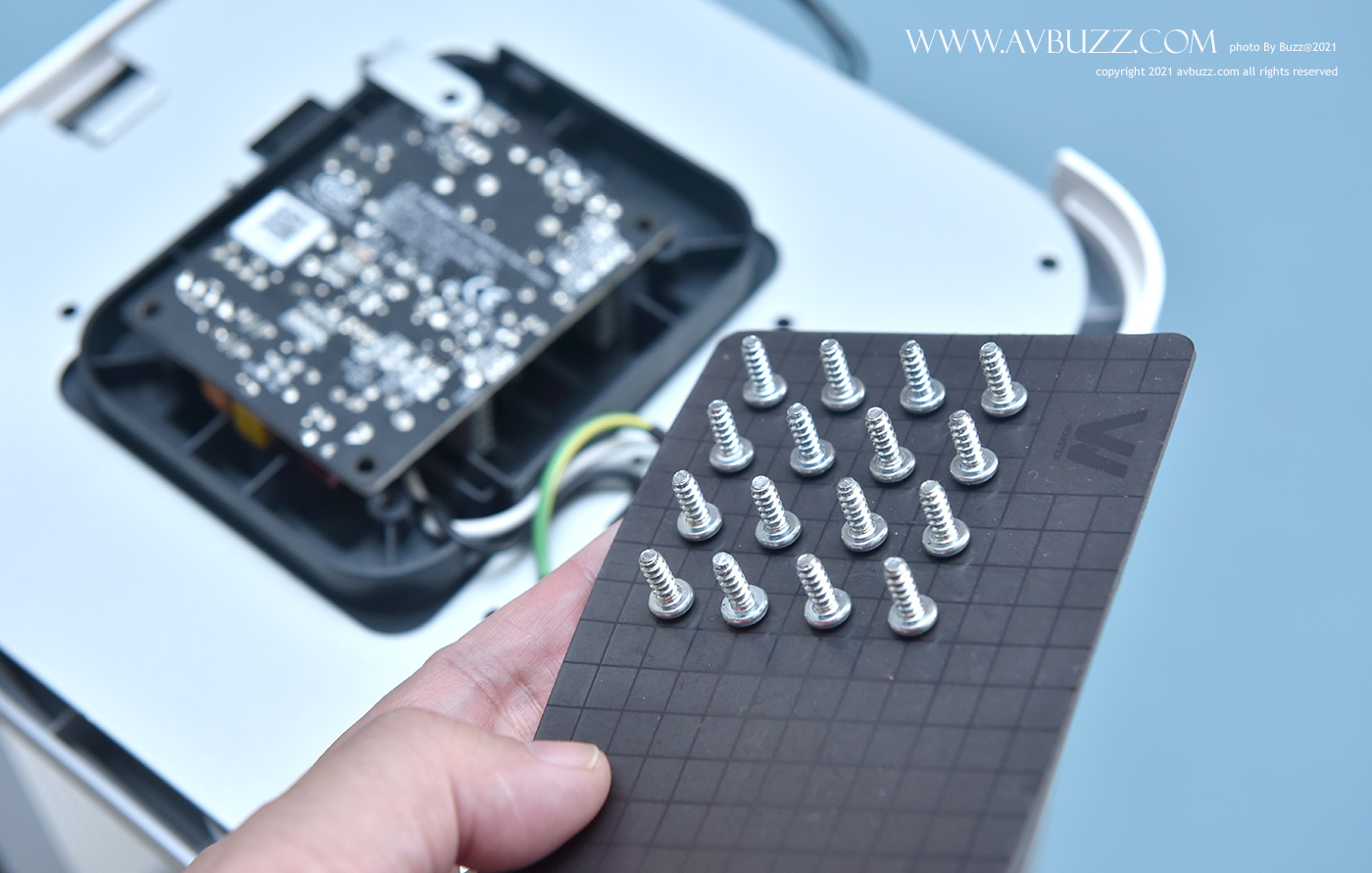

存放好鏍絲。

avbuzz-fff00009


翻轉電源板。

avbuzz-A676771

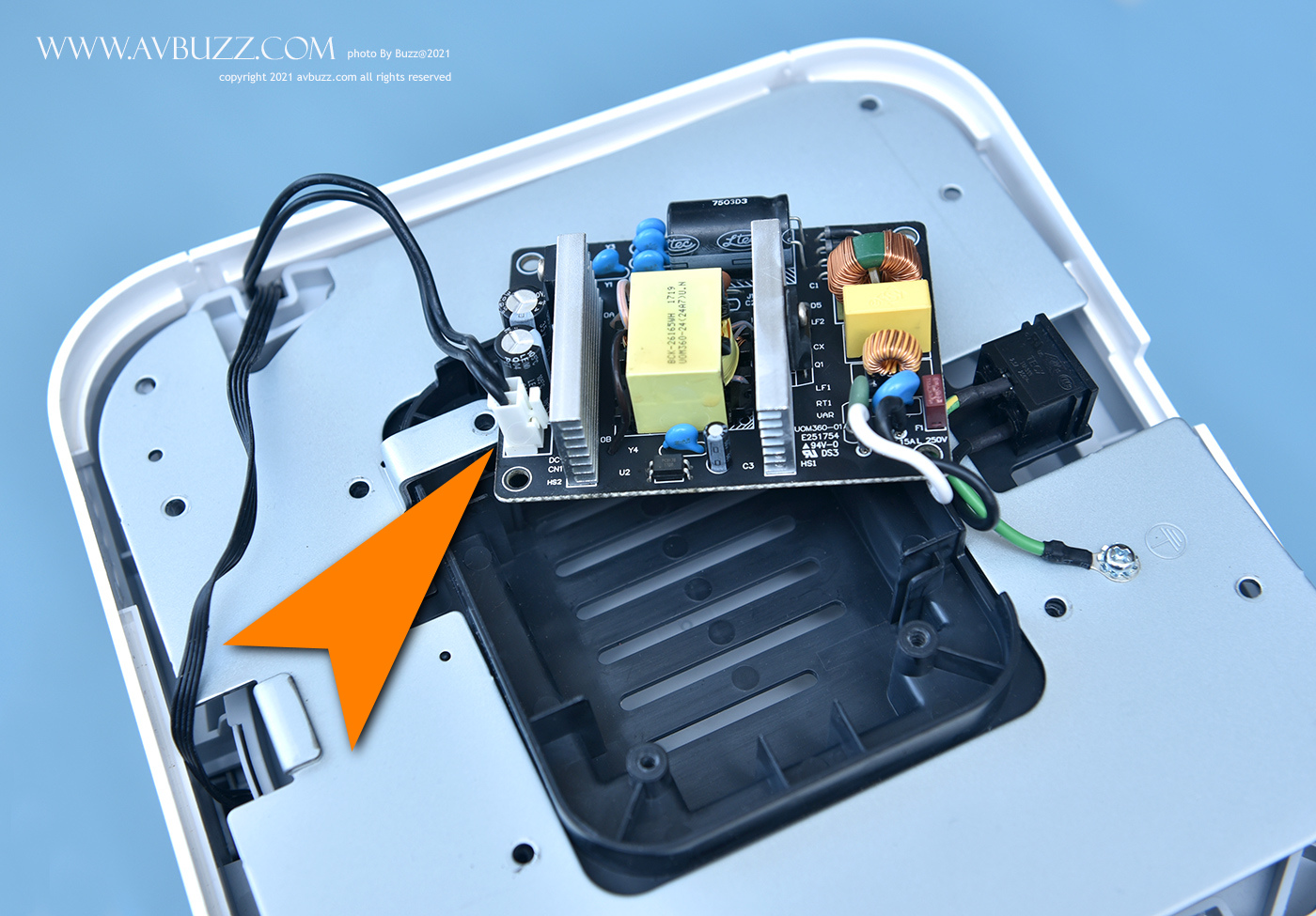

目標👇。

avbuzz-A710004401GG


拔除接線。

avbuzz-AB00030

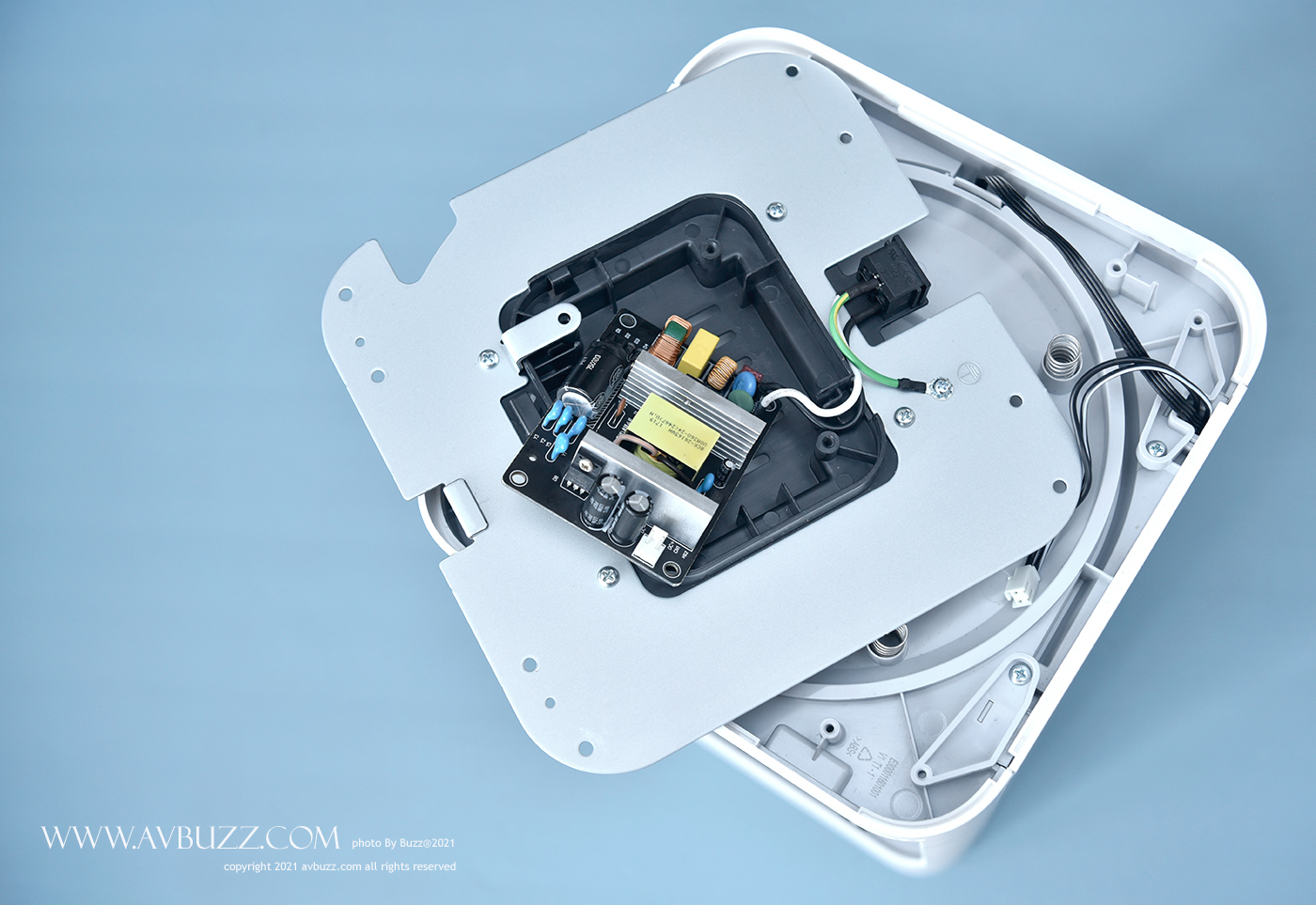

移走金屬板。

avbuzz-ix00003


拿走四條彈弓。

avbuzz-AB00033


拿走底蓋。

avbuzz-U300019

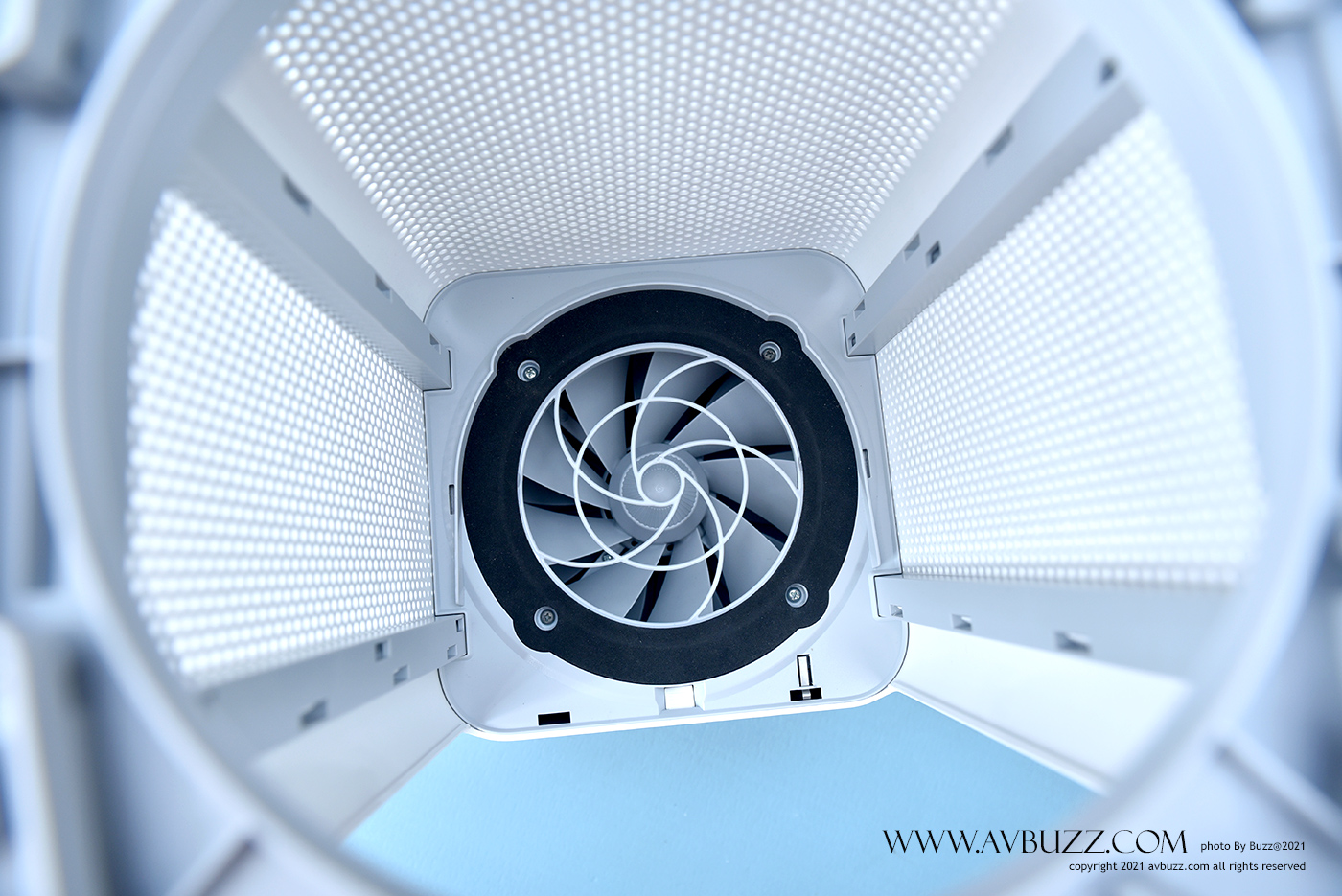

目標👉四條背骨上長方孔。

avbuzz-ix00007

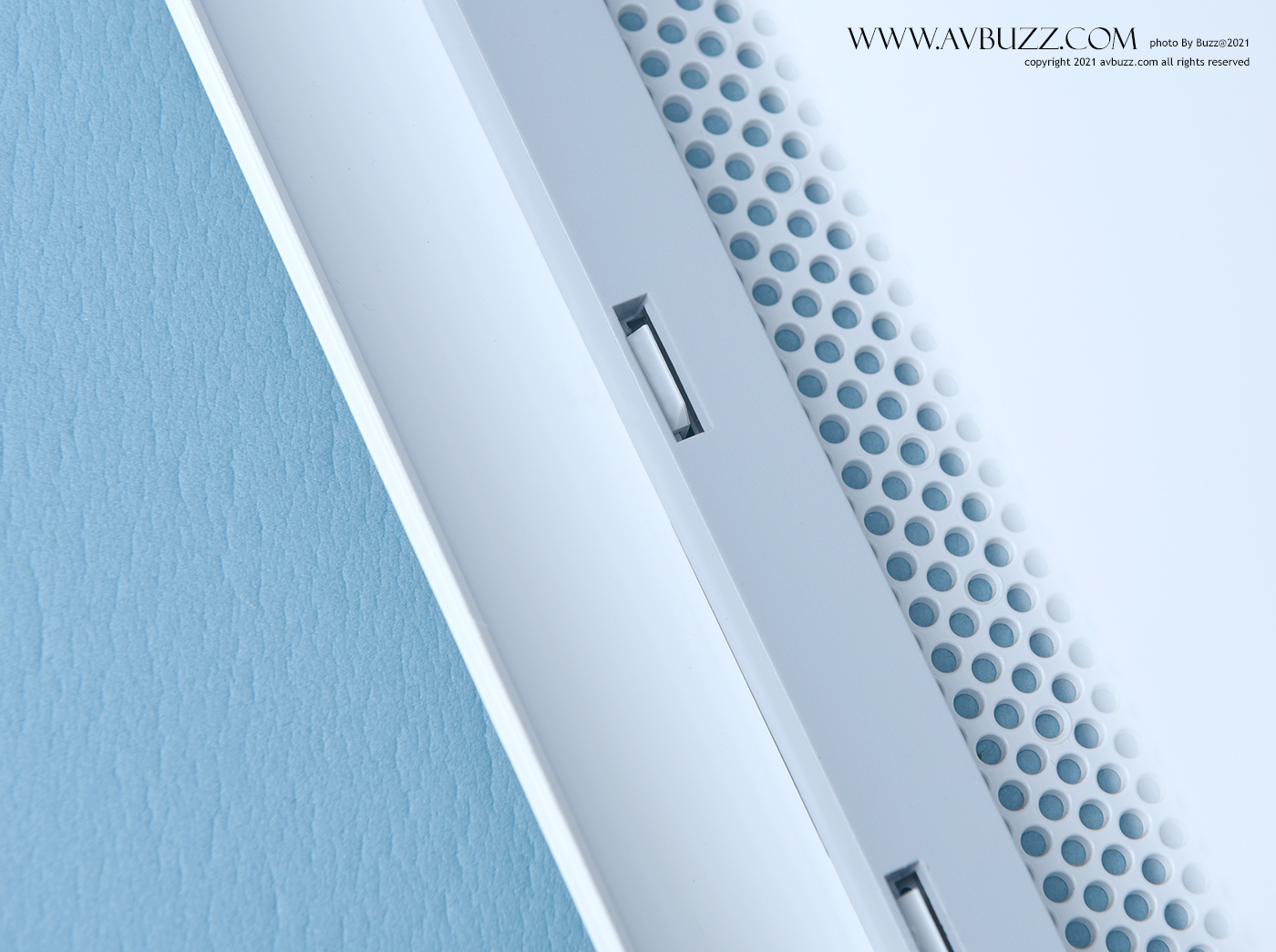

目標👉長方孔內的扣勾。

avbuzz-fff00008


垂直插入一字鈚後👉轉90度

avbuzz-AB00044


目的是迫出扣勾。

avbuzz-AB00045WEW


完成左邊到右邊,完成上面到下面,一個又一個,做相同動作。

avbuzz-AB00043


如此類推,直到底部最後一個。

750_7650


左右兩邊側板都鬆開。

750_7653


永久性創傷

由現在開始,手術再繼續的話,好大機會使小米淨化器造成永久性創傷,我不建議拆機洗扇葉,由於我有意換新機,所以放膽拆。

750_7652


有👉兩層👈扣勾在等著。

750_7652S


第一層

一字鈚插入長孔,目的是迫出一條罅隙。

avbuzz-AB00047


再用另一長鏍絲鈚攝入罅隙,目的是增闊罅隙,方便撬出左右兩邊扣勾。

avbuzz-AB00048


扣勾非常緊,但脆弱,用力過大必斷,造成扣勾永久創傷,發力不夠,又無法撬出,需要陰力和耐性,慢慢撬。

avbuzz-A71


無耐性或用力過猛,扣勾極易斷裂。

avbuzz-f0000


第二層

第一層打開後,看到第二層,扣勾等著插入長一字鈚去👉撬👈開。

750_7666W


拆除側板後,可了解扣勾結構。

750_7673


留意扣勾的角度👇。

avbuzz-AS1000128WW


左右側板拆除完成,接下來是正面和背面擋板拆除。

avbuzz-U300014WW


前面板

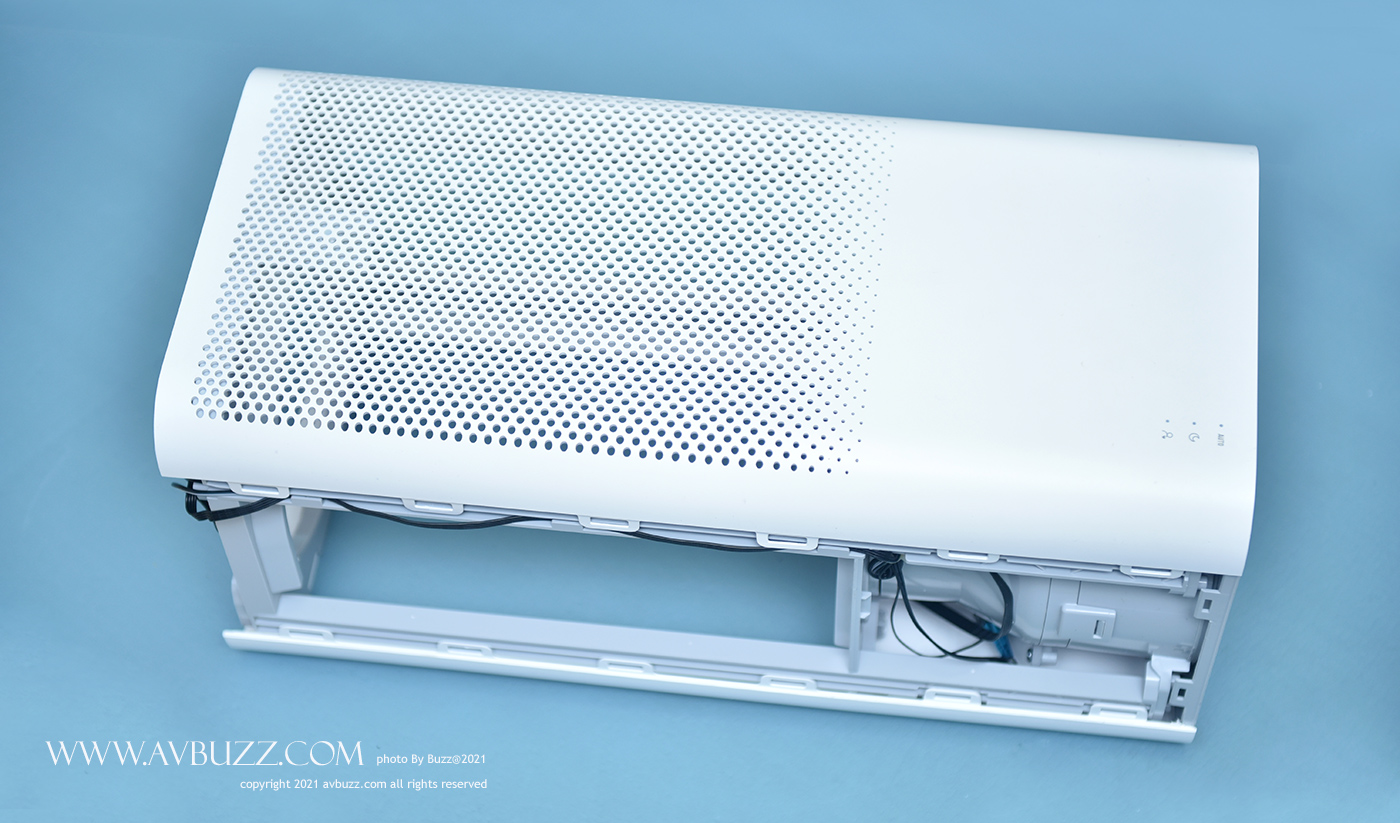

先拆前面板。

avbuzz-U430001106

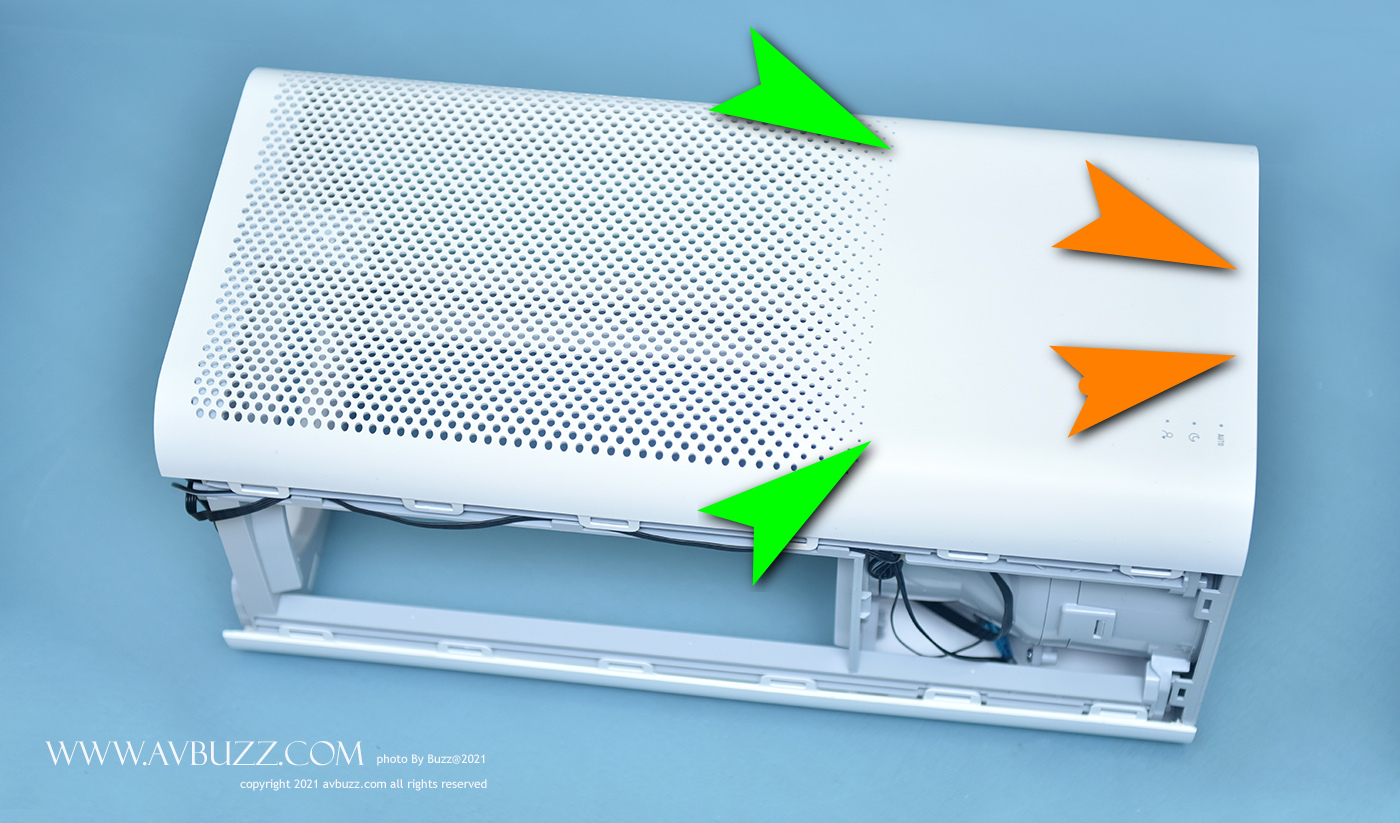

目標👉兩層扣勾。

avbuzz-U430001106W

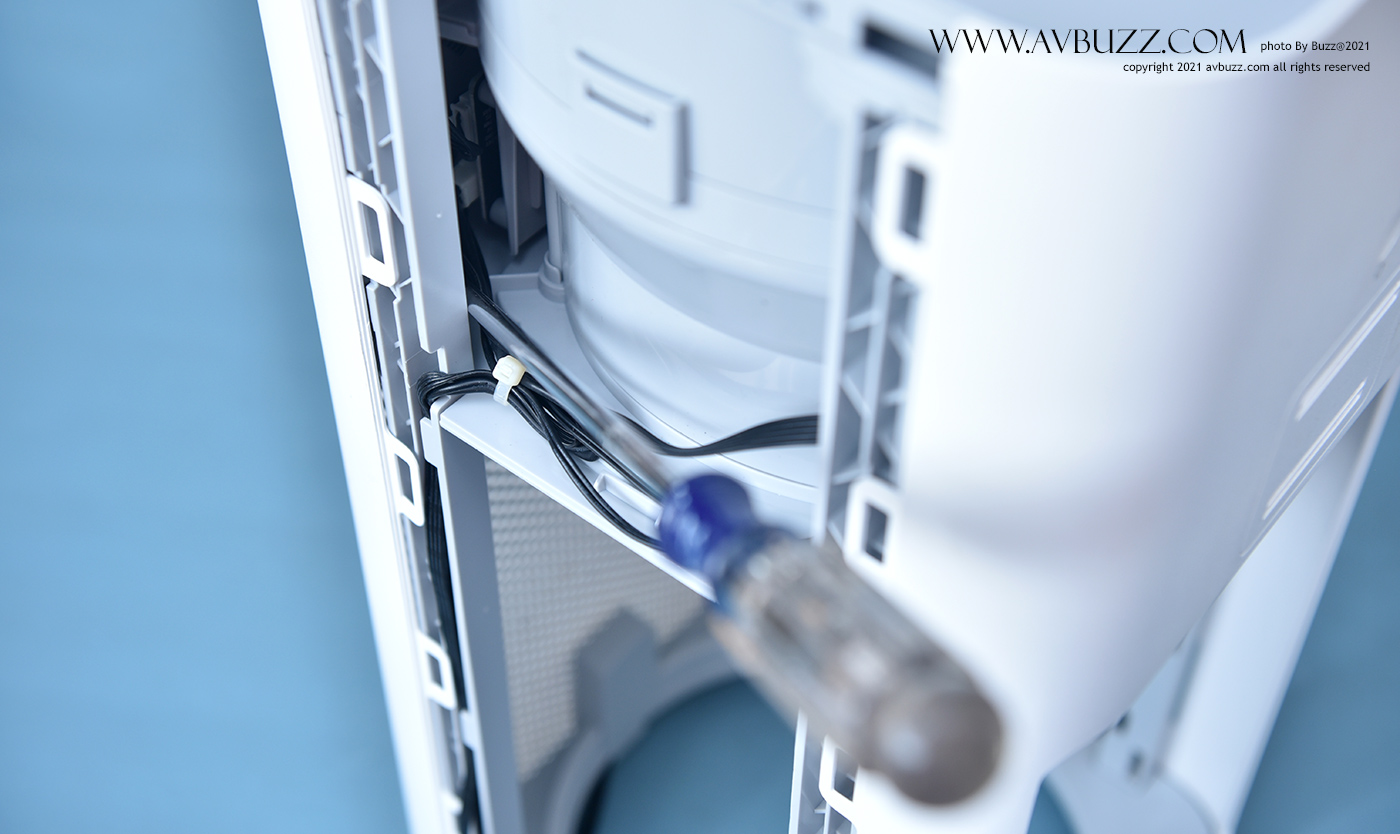

左右兩邊都有扣,左面的扣視線被電線阻檔,由這個窄角度插入一字鈚撬開。

avbuzz-ix00002


右手邊比較好一點,沒有電線阻檔,直接用一字鈚插入撬開。

avbuzz-AS100001

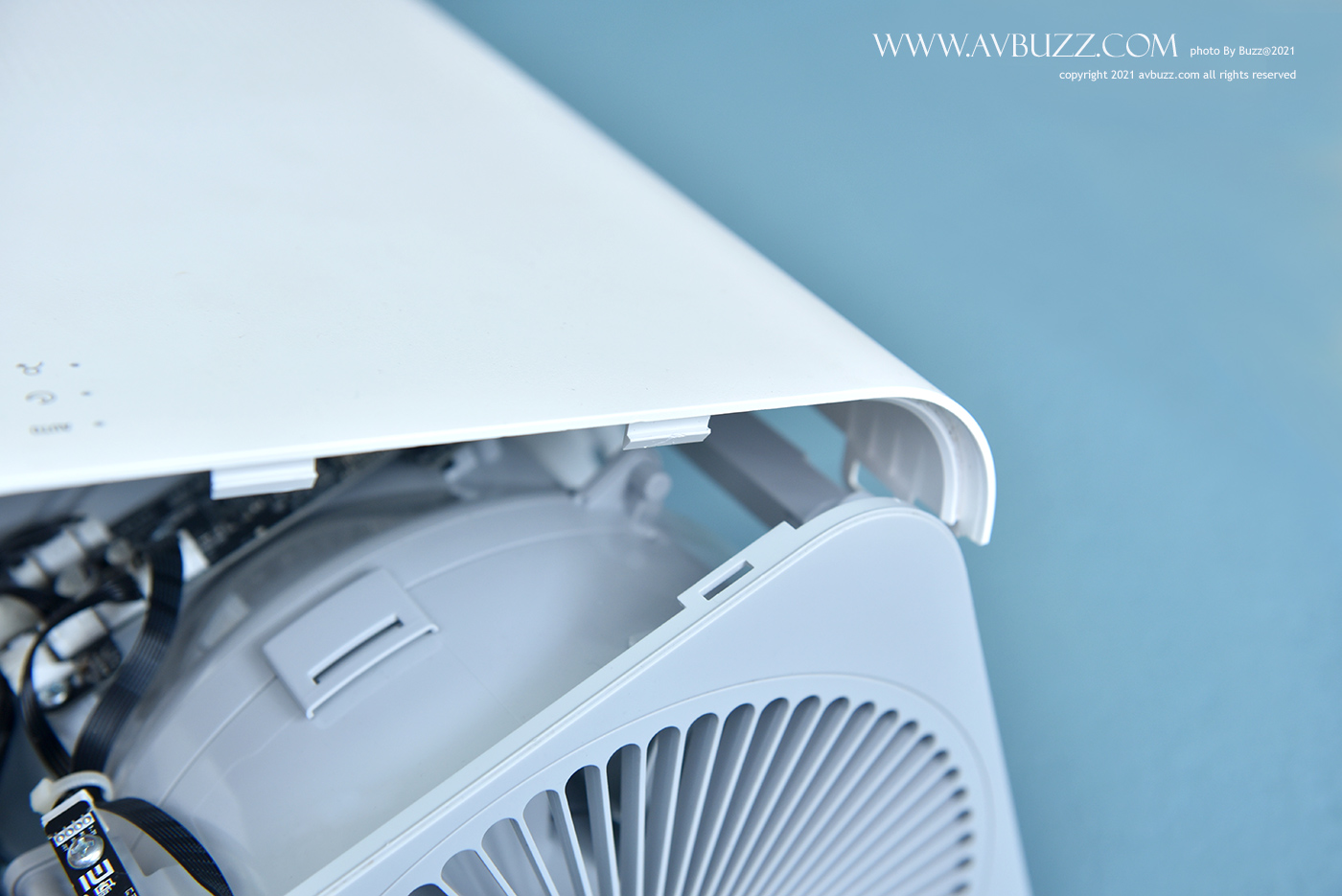

這裡配合上推,就可以拆出前面板。

avbuzz-U300009

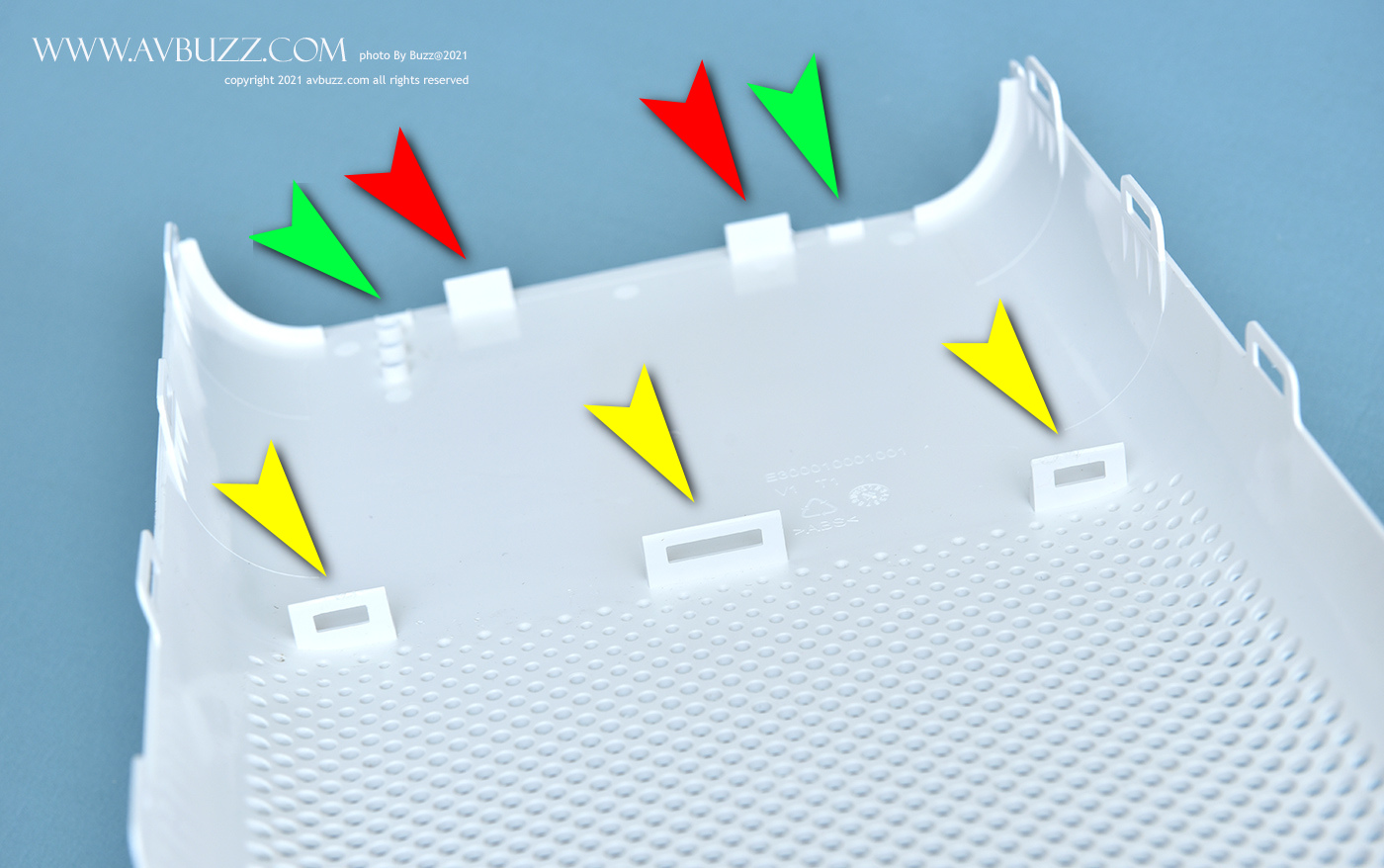

兩層扣勾分佈位置。

avbuzz-AS100006W


背板

目標👉背板。

avbuzz-AS100003

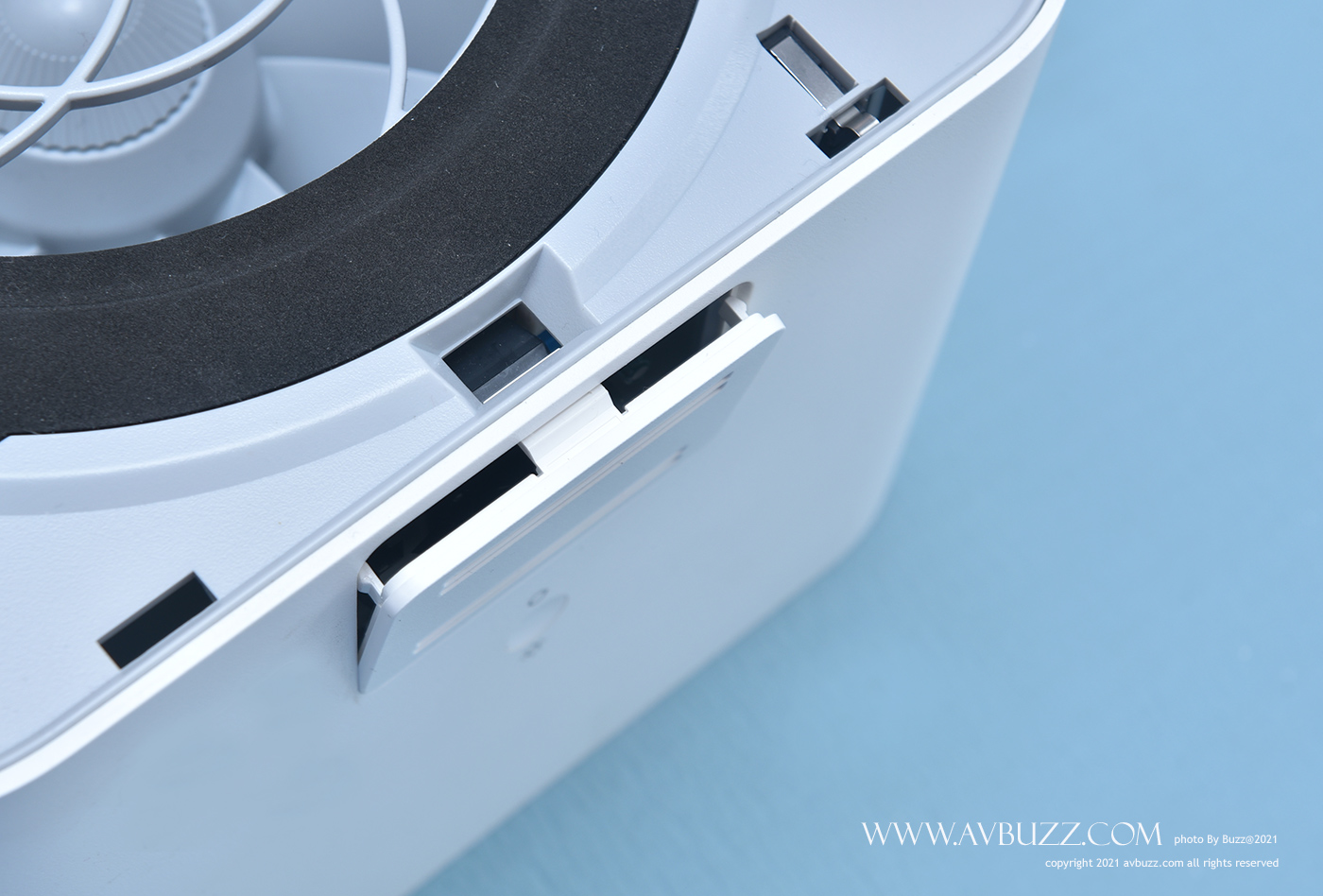

拆走 PM2.5 粉塵傳感器保護蓋。

avbuzz-E100002

avbuzz-E100001


收藏好零件。

avbuzz-ix00006

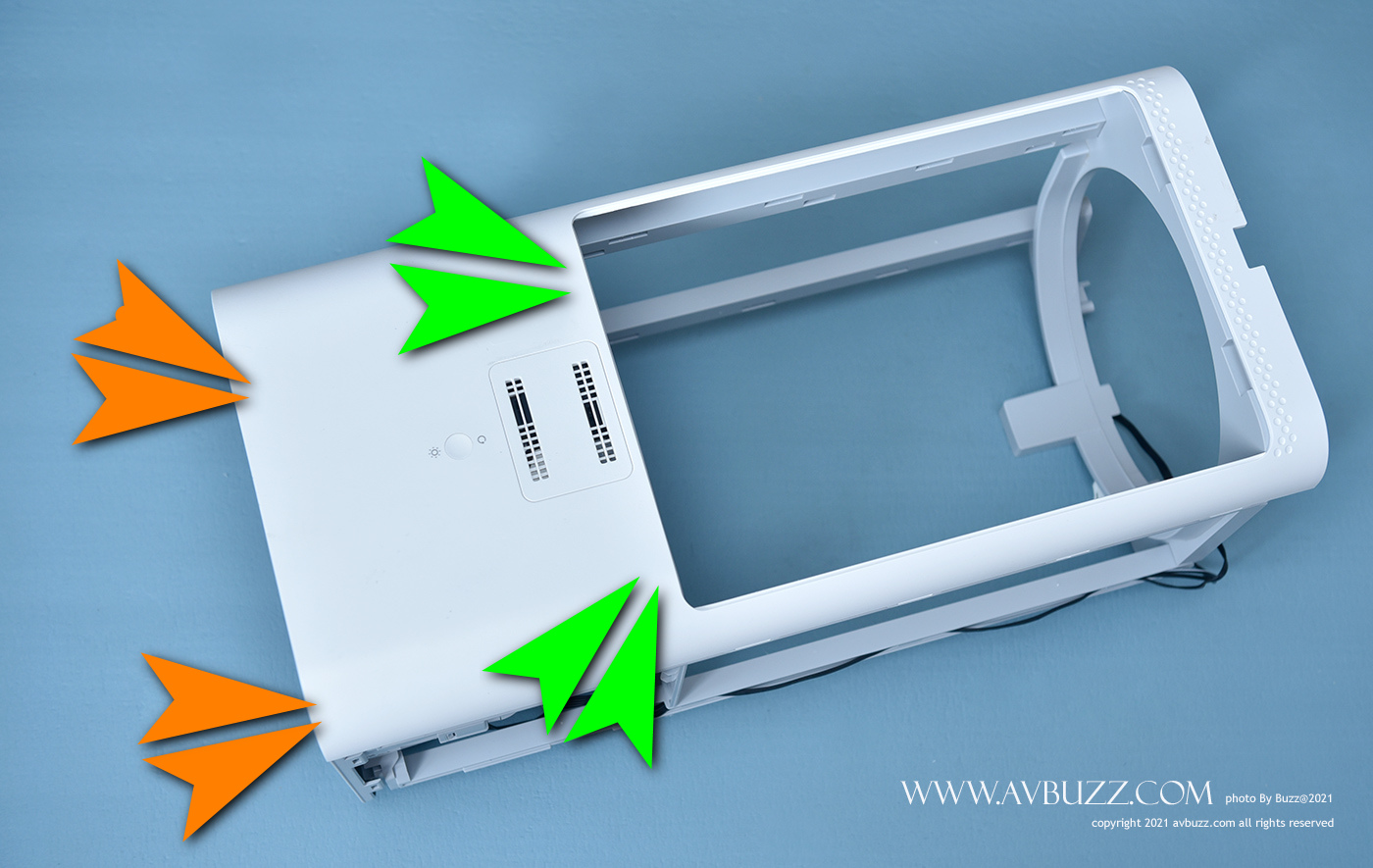

目標👉兩層扣勾。

avbuzz-ix00001W


左邊有孖扣等著打開。

avbuzz-AB00078A

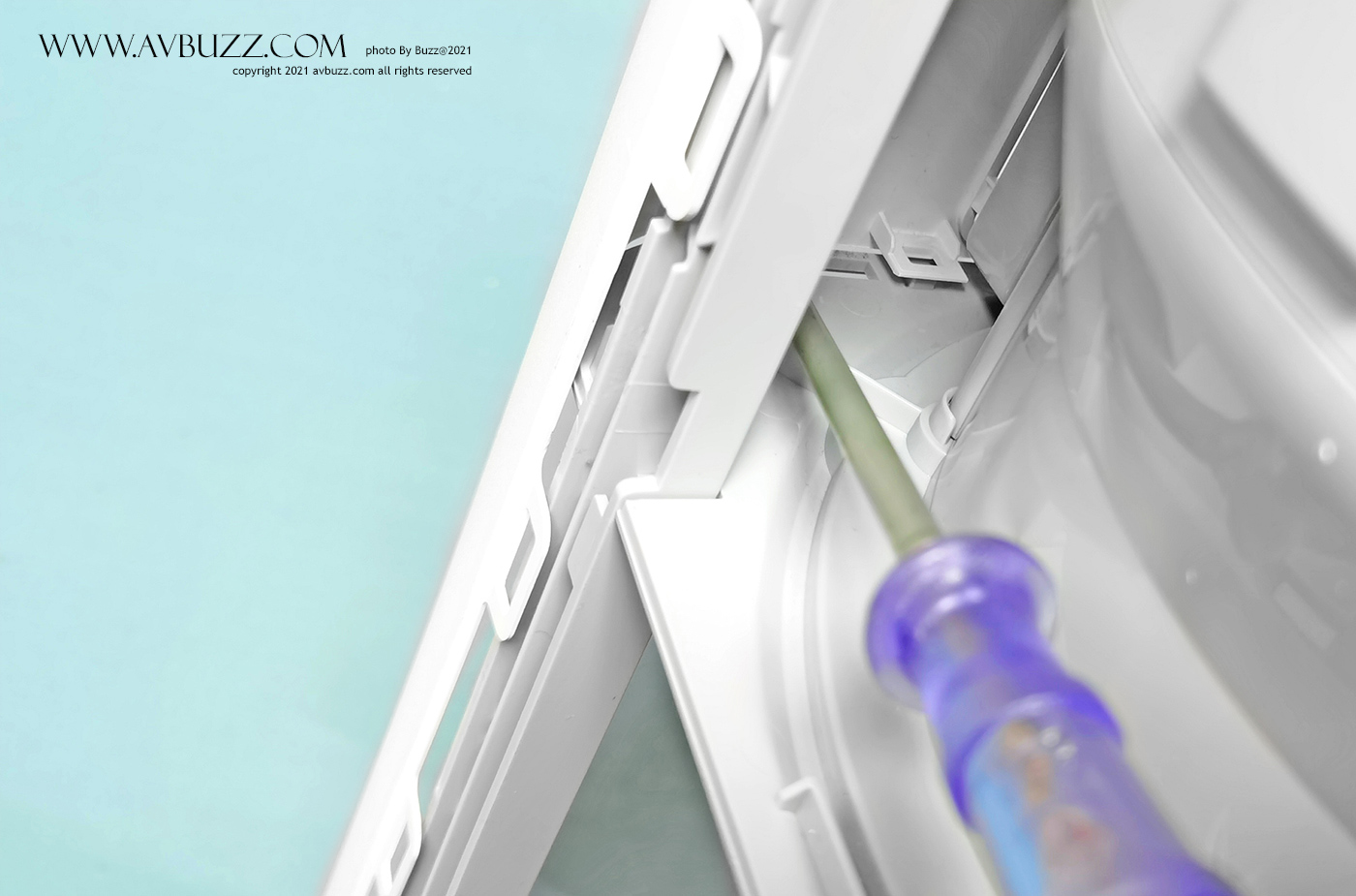

一字鈚先插入,👉撬👈開靠內的扣。

avbuzz-E00001


開完靠內的扣,再開靠外的扣。

avbuzz-AS100001

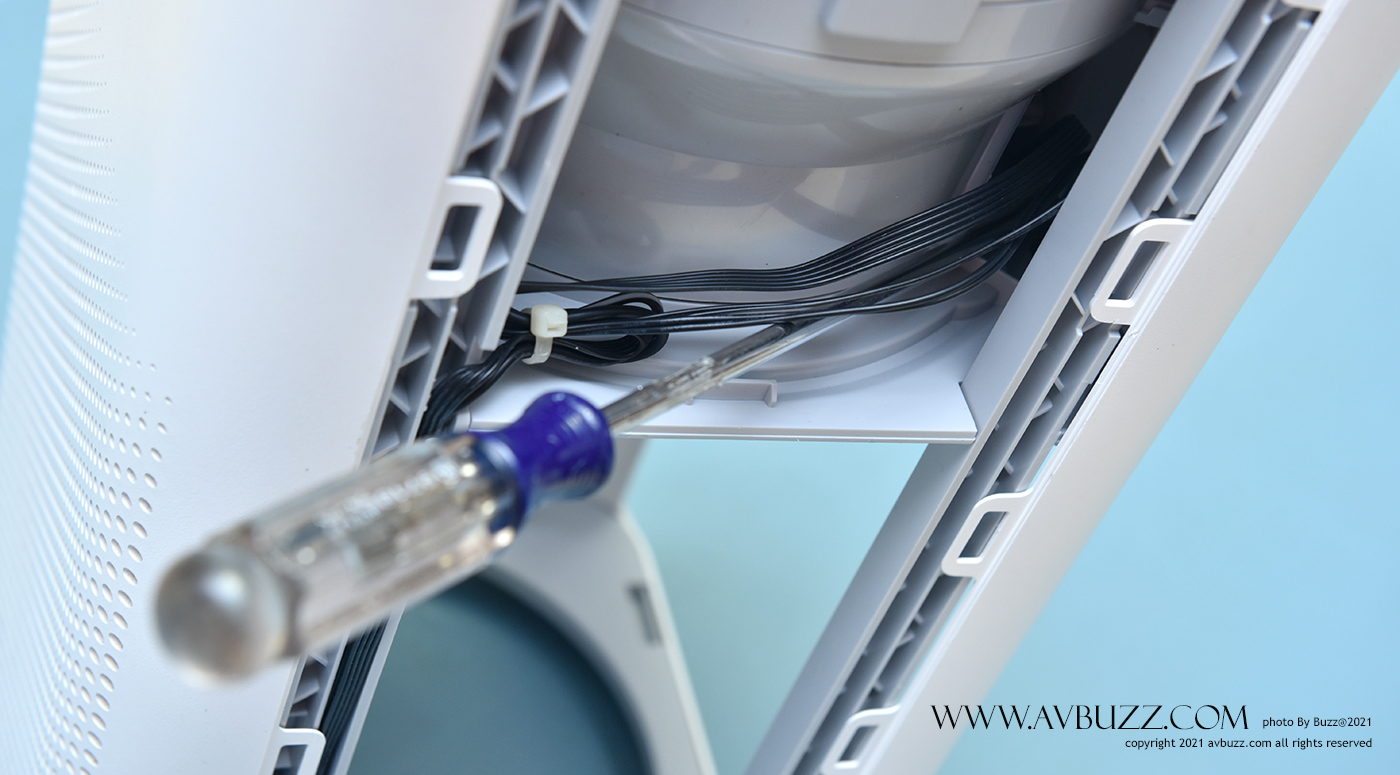

另一邊的孖扣視線被電線阻檔,可無視她,利用窄角度插入一字鈚,可撬開孖扣

avbuzz-AS10001833S


上層解扣後,下層左邊可插入長一字鈚。

750_7735W

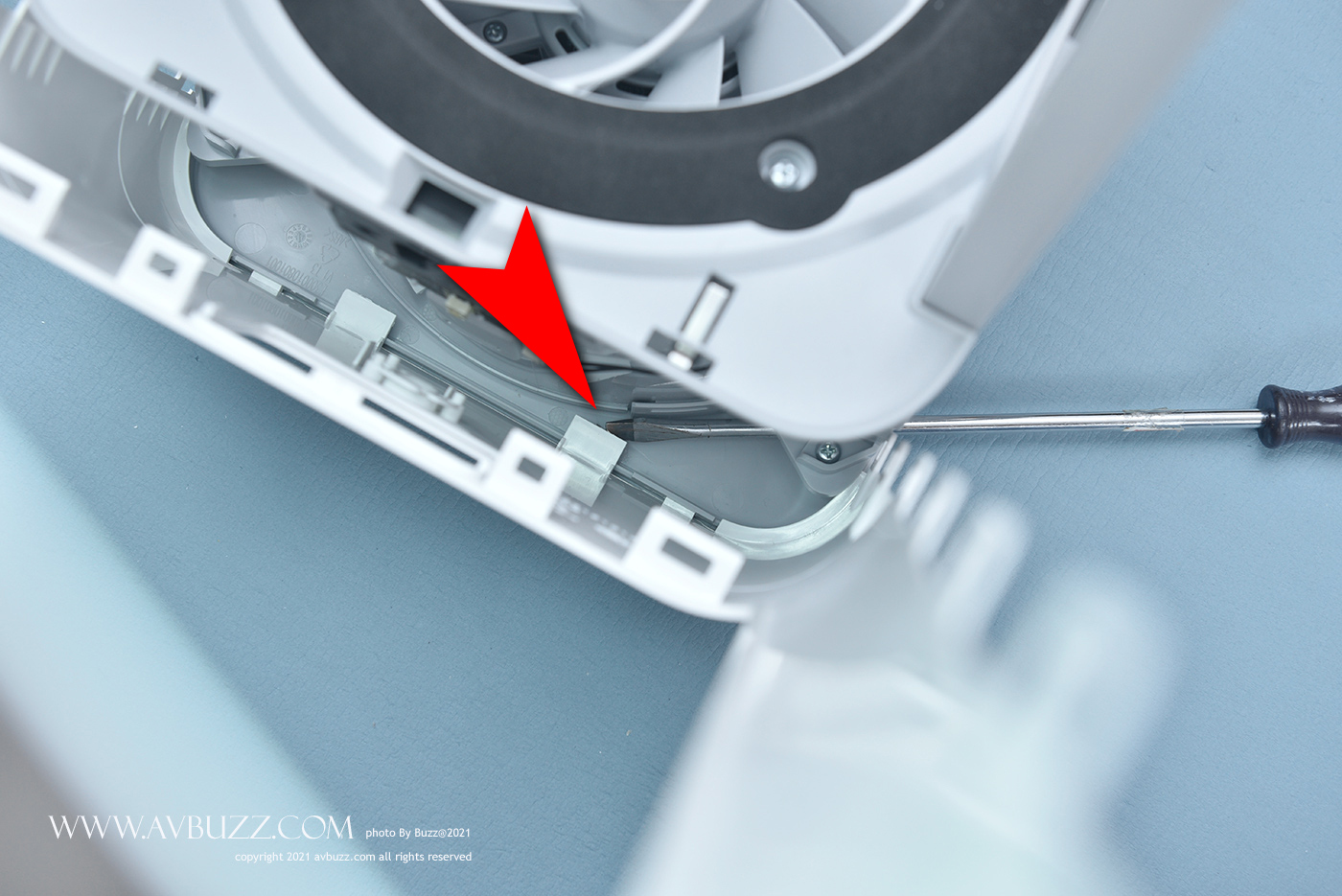

右邊同樣可插入長一字鈚。

750_7733W

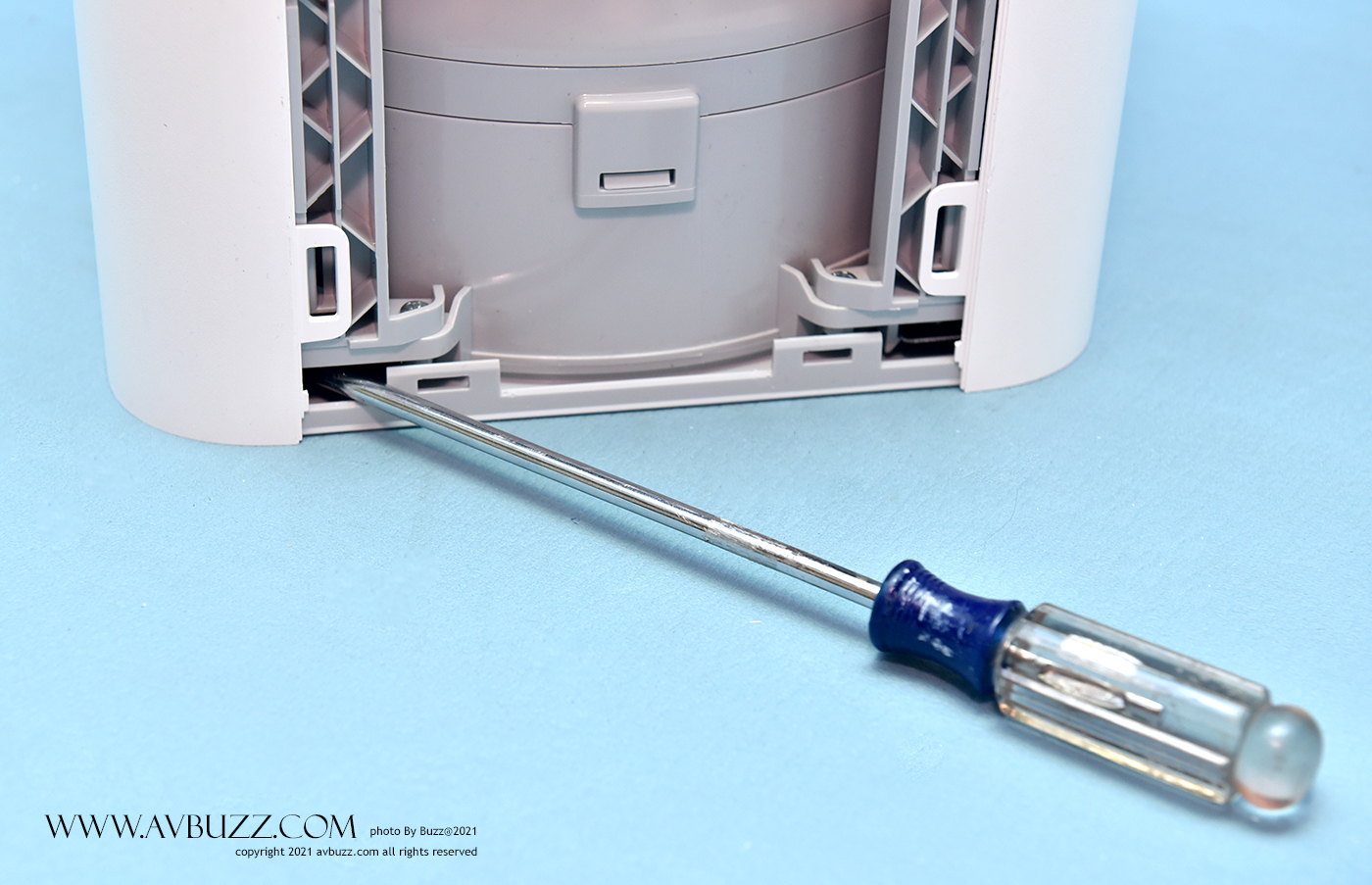

透過這角度可見底部插入位置。

avbuzz-ix000411


背板扣勾分佈位置。

avbuzz-AS100007W


前後左右擋板完成移除,餘下骨架,創傷性警示終於得到解除。

avbuzz-U300006


目標👉感應器。

avbuzz-D000031WS

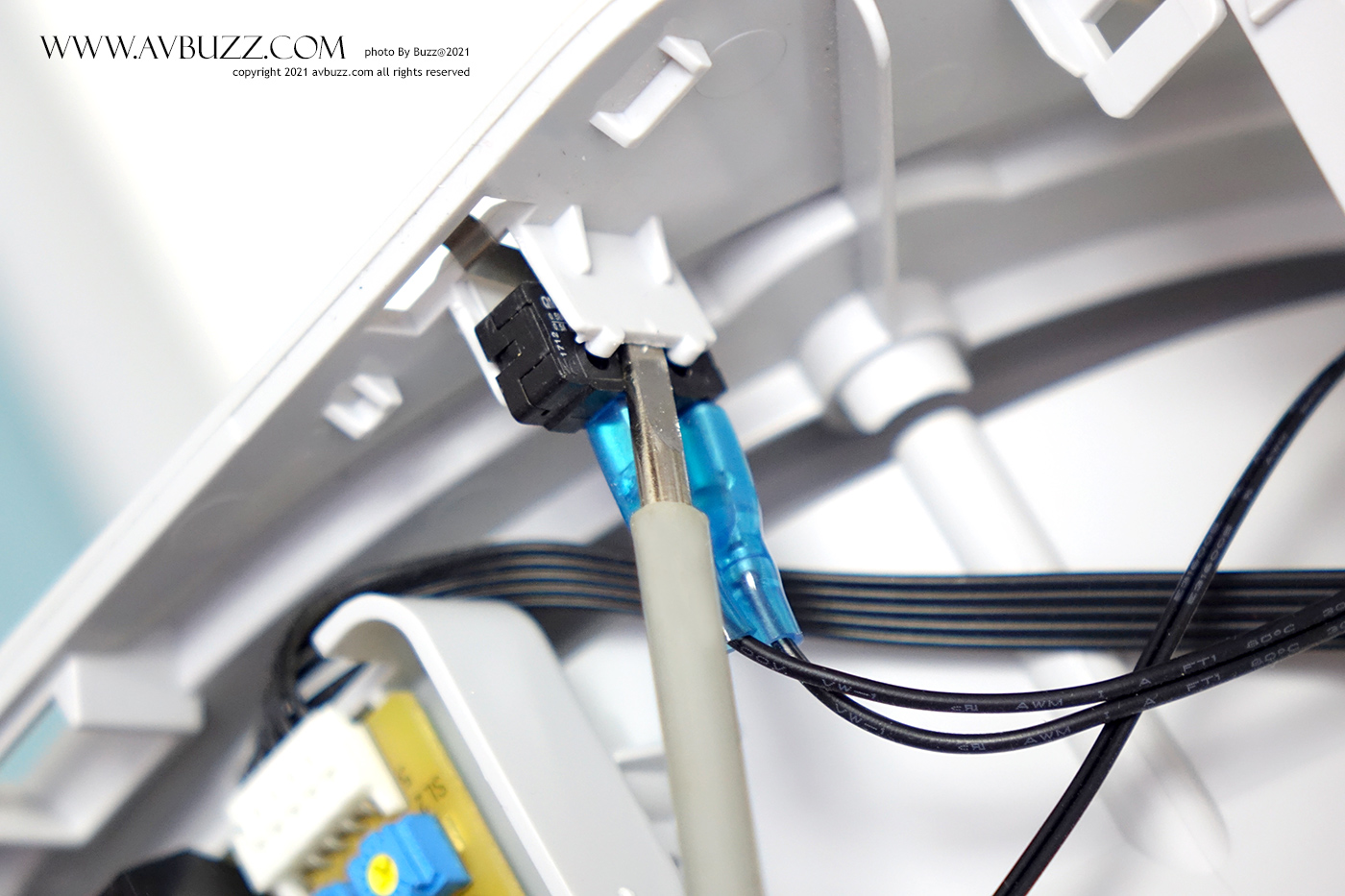

有點緊。

avbuzz-AB00058


拆除了。

750_7876


目標👉4粒扇葉擋板鏍絲。

avbuzz-ix00009


四粒鏍絲拆除後未能移動扇葉擋板。

avbuzz-AS100010

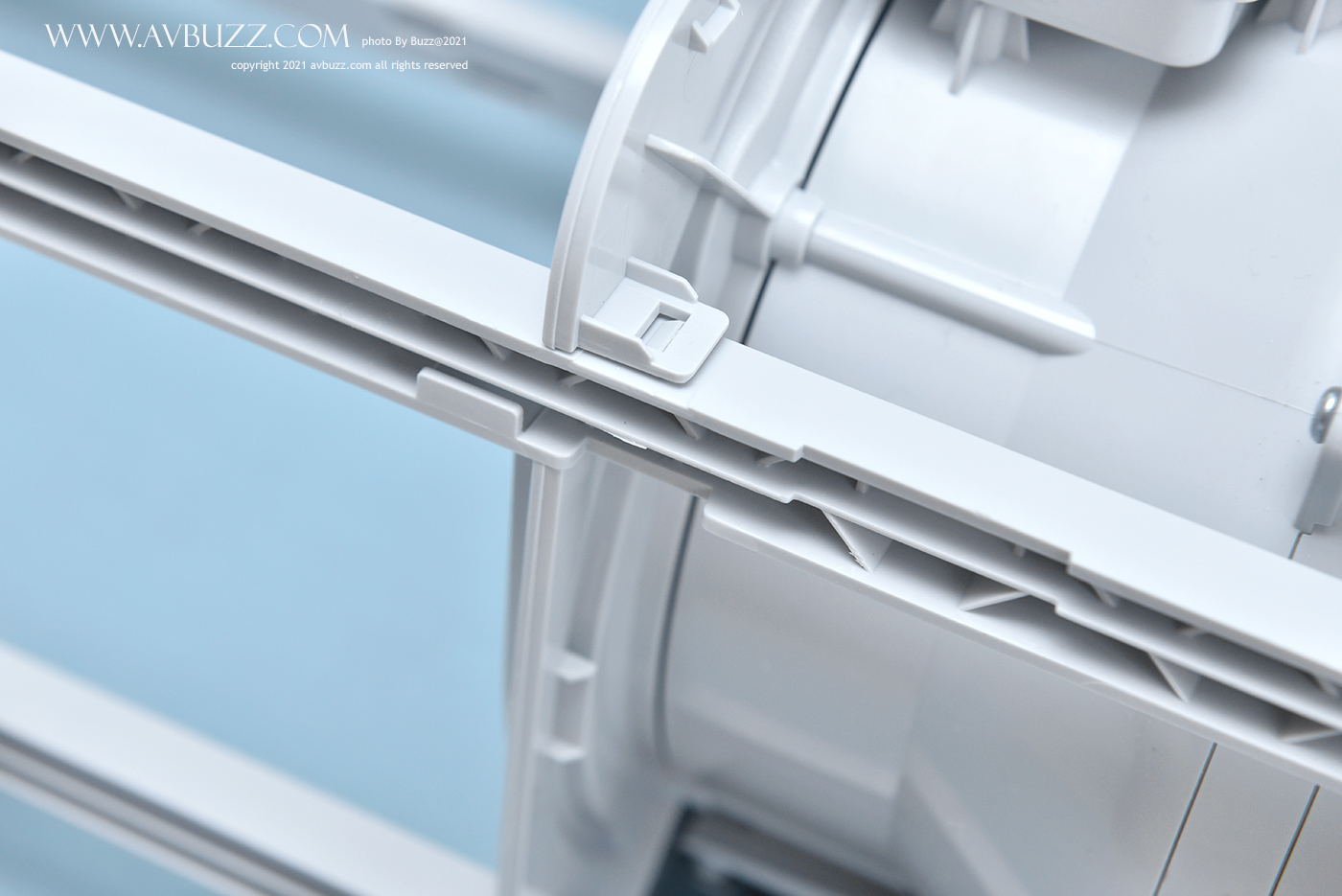

因底部四隻角的扣未解除。

750_7833

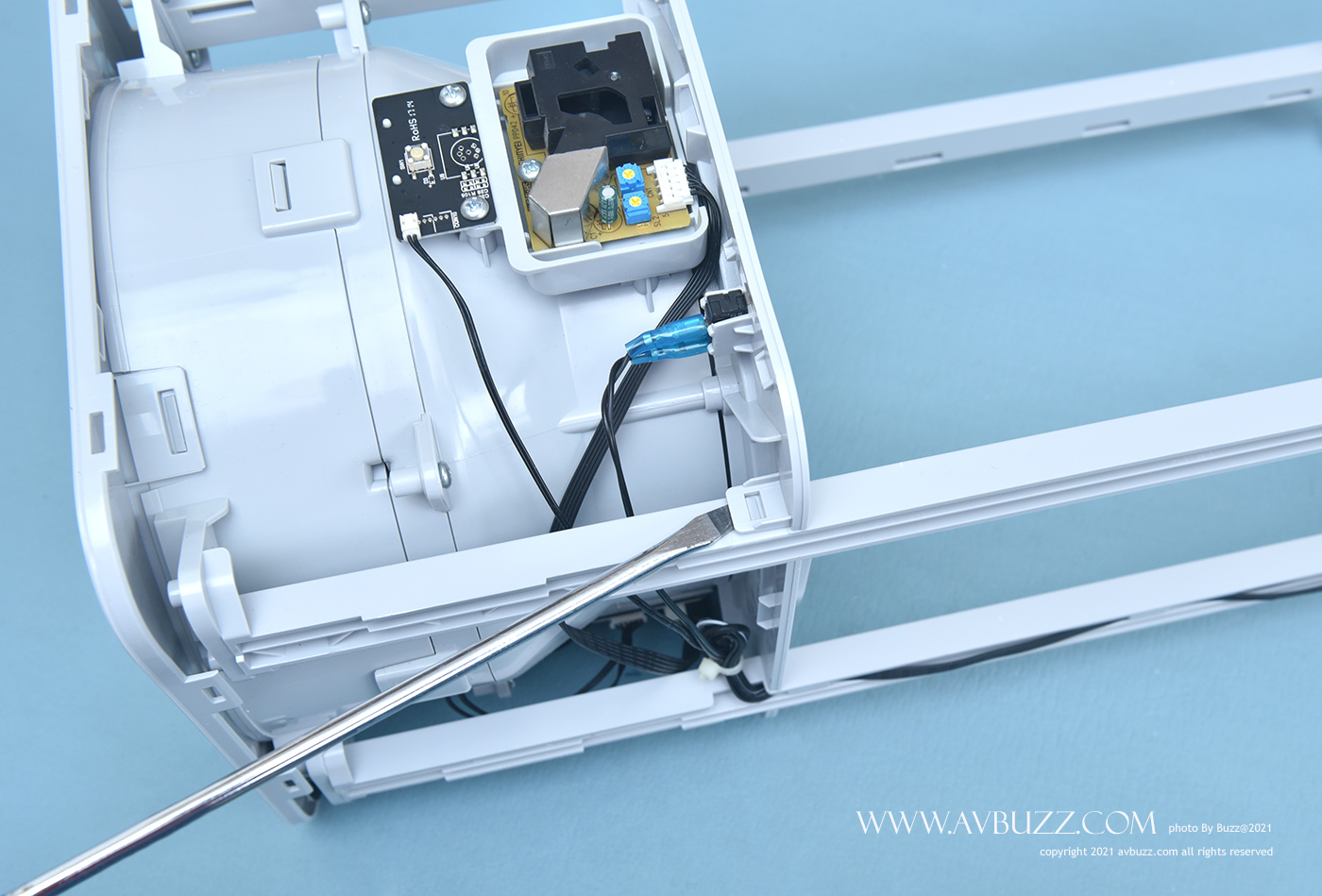

利用一字鈚完成解扣。

avbuzz-U43004006


拿走檔板。

avbuzz-AS100012


移走檔板後面貌。

avbuzz-AS100020


目標👉移走面蓋。

avbuzz-ix00015

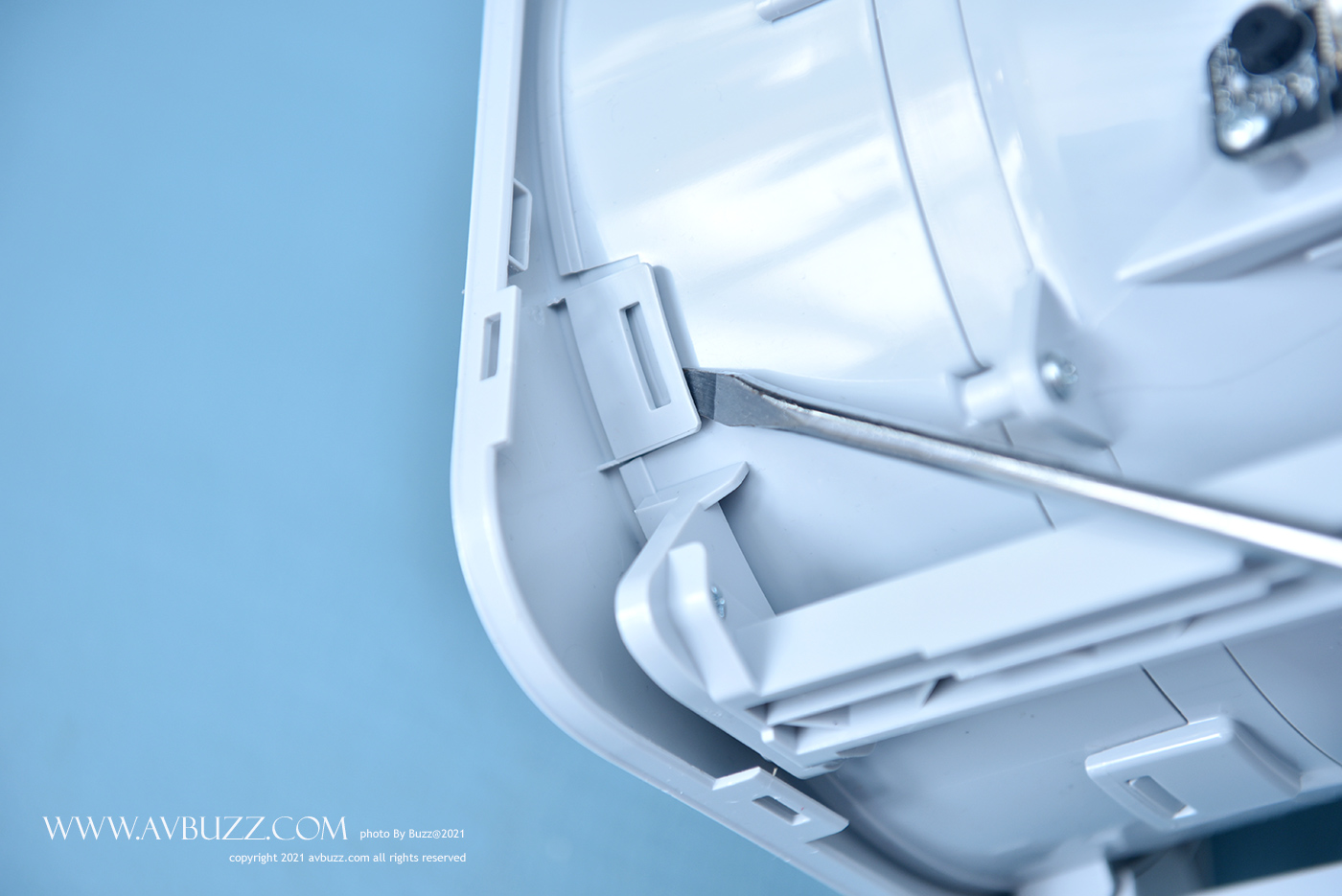

用一字鈚打開面蓋位於四邊的扣,扣勾有兩款,這是見光位款式。

avbuzz-ix00013


這是半隱藏式。

avbuzz-ix00011


拿走面蓋。

avbuzz-U430220001

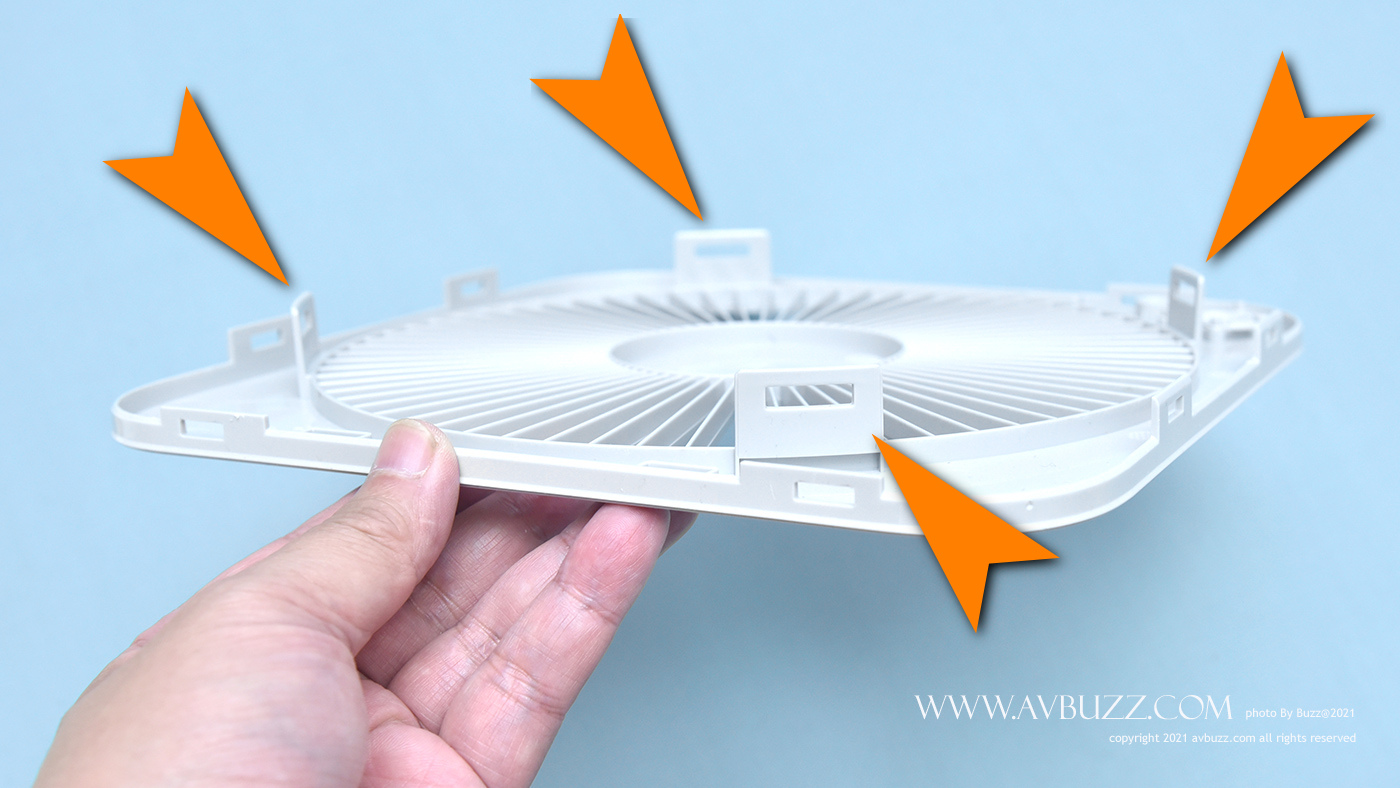

面蓋四個扣所分佈位置。

750_7831W


面蓋取出。

avbuzz-U43003201


 倒轉骨架,露出帶黏性積塵扇葉。

avbuzz-AB00065


噢撈~~

avbuzz-AB00066A

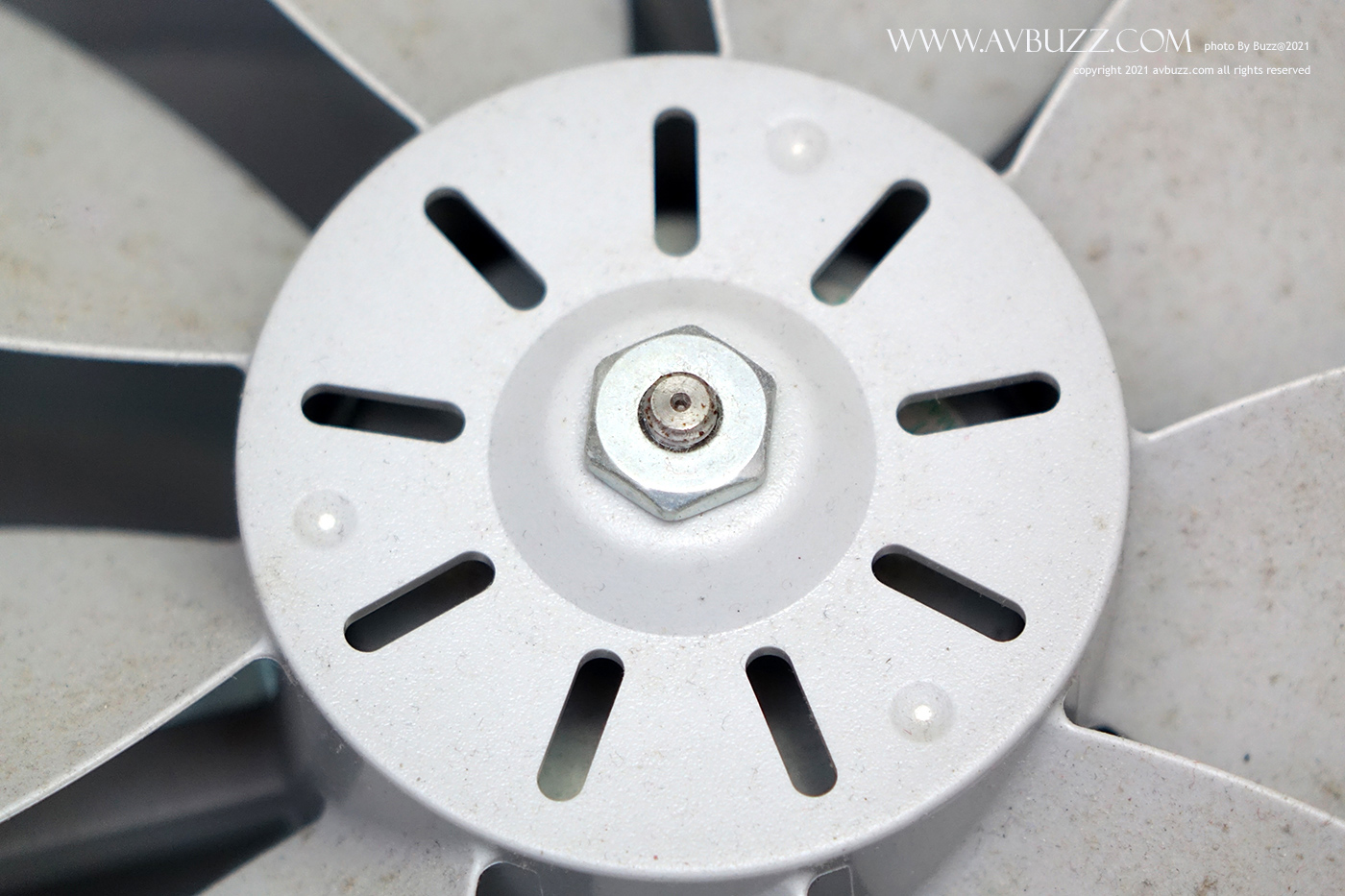

目標👉六角鏍絲母。

avbuzz-AB00067A


一隻手固定扇葉,另一隻手順時針轉動絲母。

avbuzz-AB00068


六角鏍絲母順利取出。

avbuzz-AB00069WW

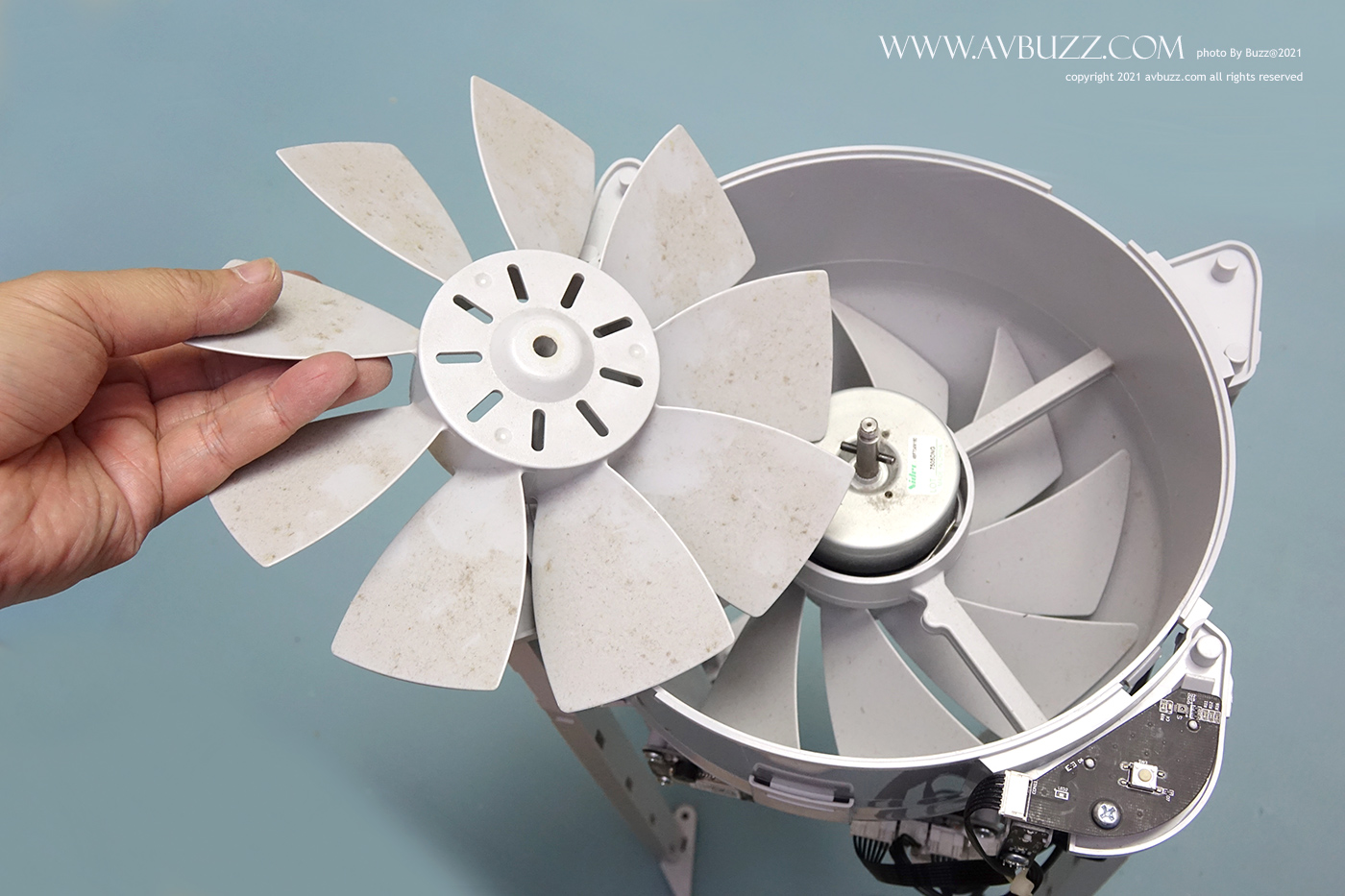

垂直向上拔出扇葉 ( 有點緊是正常 )

avbuzz-AB00070


摩打後面還有另一扇葉。

avbuzz-AB00071


倒轉骨架,拆除扇葉保護罩4粒鏍絲。
avbuzz-AS100020WE


鏍絲拆除。

avbuzz-AS100018


拿開保護罩 ( 電線不需拆 )。

avbuzz-AS100017

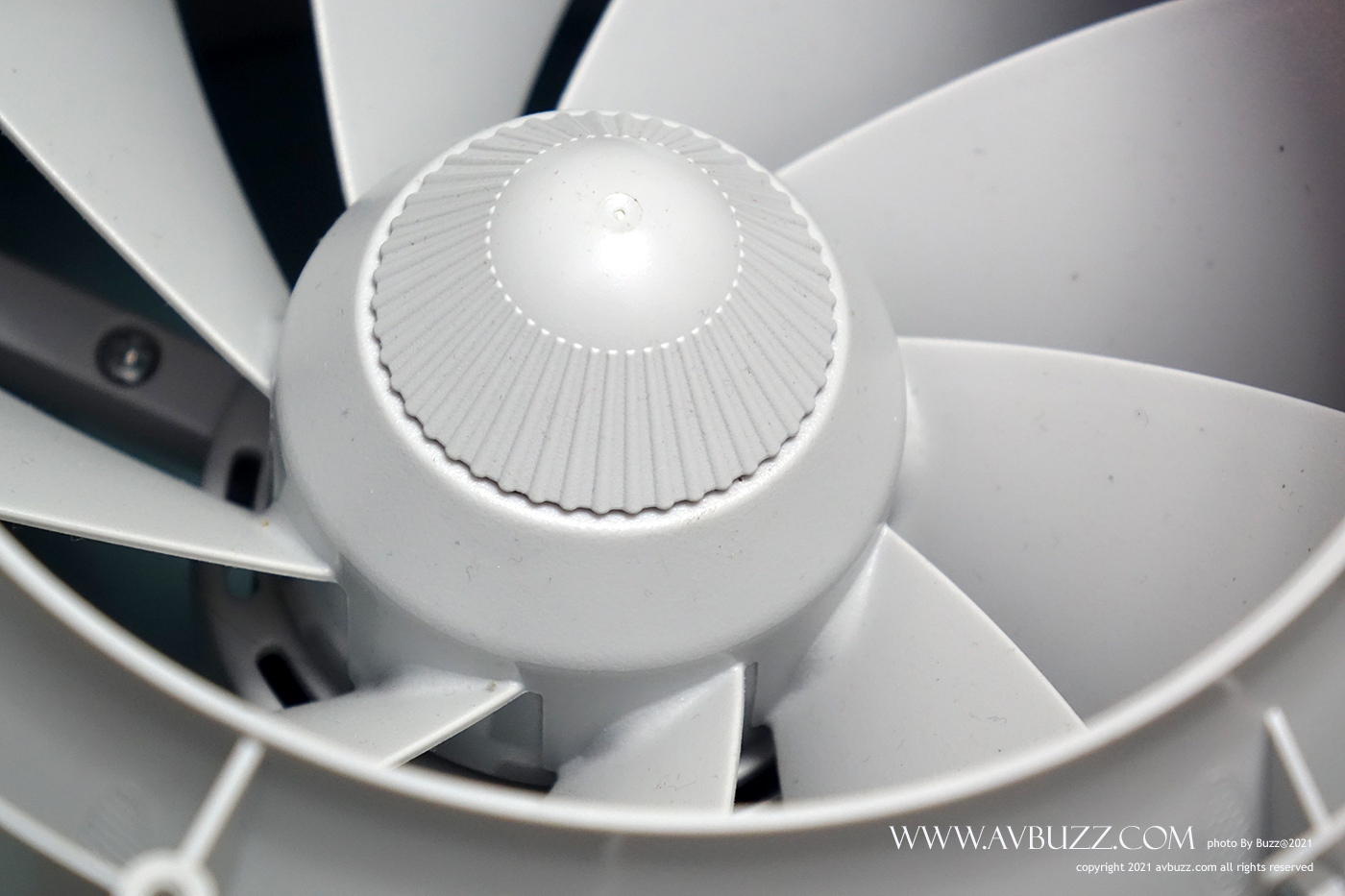

一隻手固定扇葉,另一隻手逆時針轉出軸心保護蓋。

avbuzz-AB00073


得手。

avbuzz-AB00075


取出扇葉。

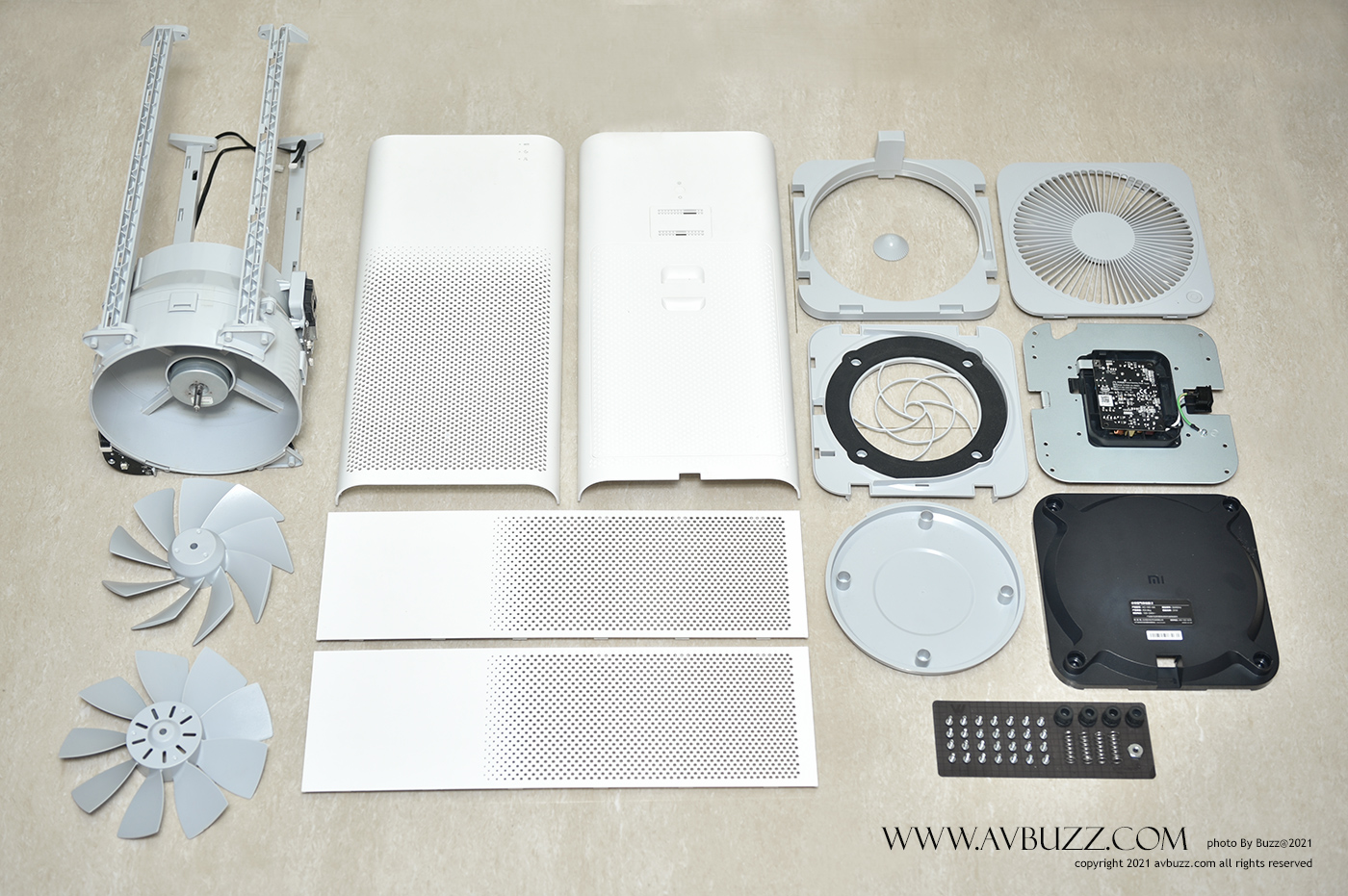

接近解體先可以把扇葉拆出清洗。

avbuzz-D00030221


搞咁繁雜,就是要取出她們來清洗。

avbuzz-AB00077DD

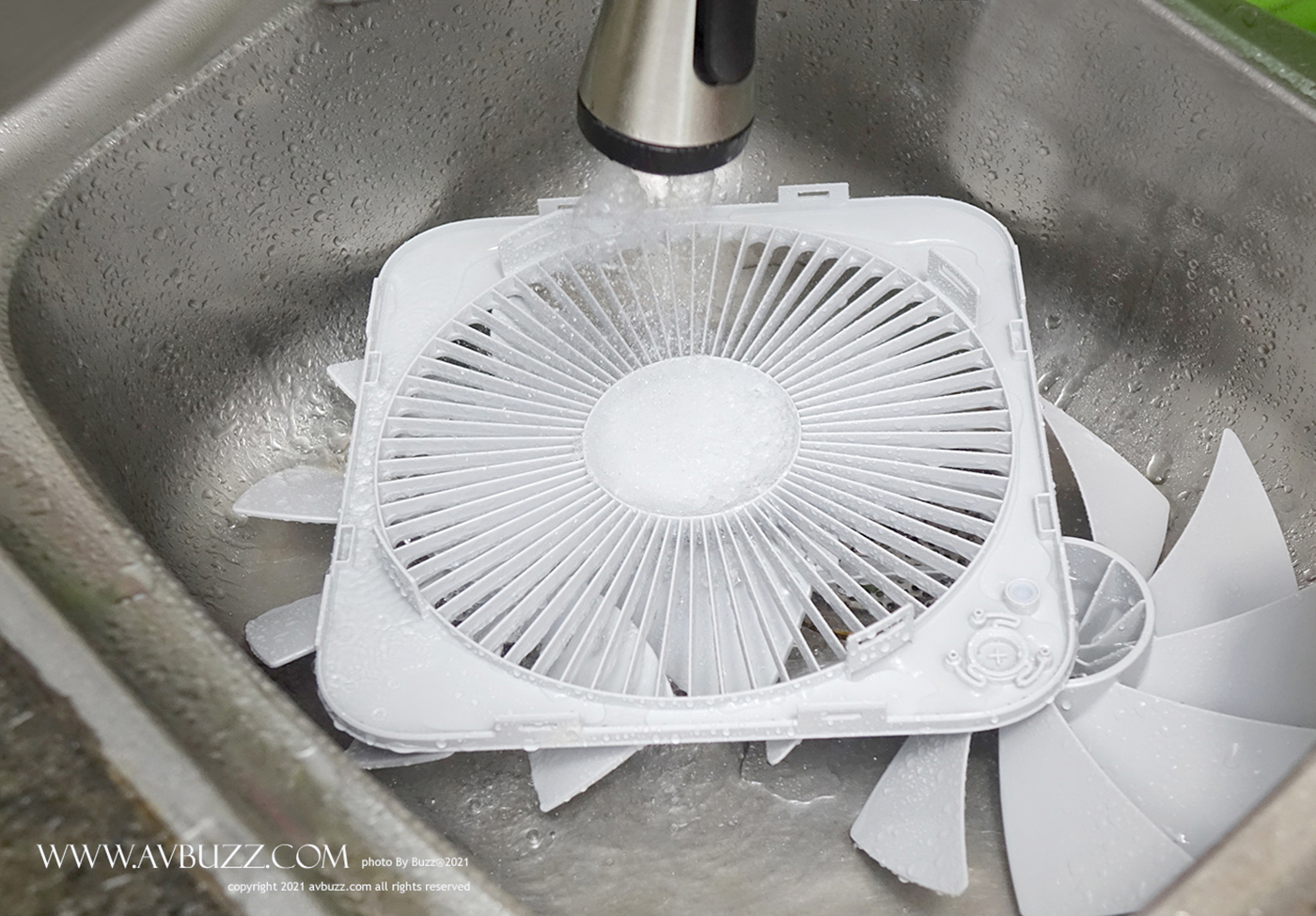

立即進行清洗。

avbuzz-A710000W1


avbuzz-ix00001456W


還原淨化器,可收看下集。

👇下集推出了👇
👉 按我看下集 👈
