Amplitude8m

發佈日期: 2019年 05月 15日

 圖 / 文 :  巴斯

DSC04247

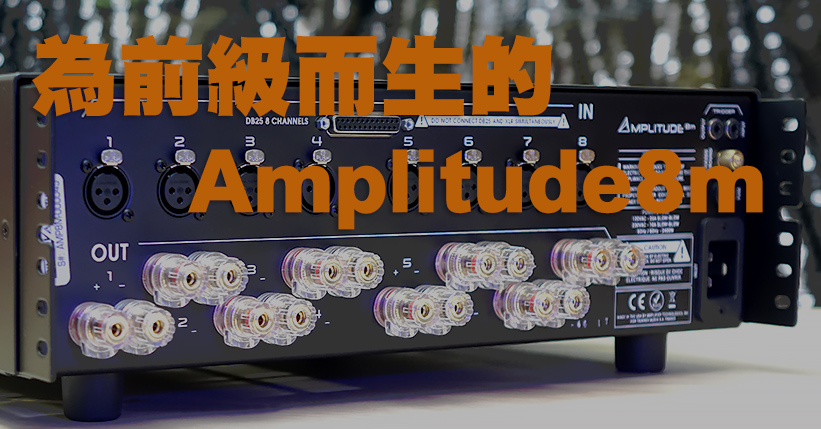

這是第二集內容,上回提到 Trinnov  Audio  Altitude 16 前級解碼開箱分享👉🏻 ( 按我重溫第一集 ) 👈🏻,今集自然是分享重量達 30kg ( 66磅 ) 的 Trinnov  Audio 後級 Amplitude8m。BenQ LK990 與 JVC  DLA-N5 這類旗艦級投影機體重都只係20kg,一部後級 30kg,真係好嚇人。這箱實在是太沉重,在地面推都有點吃力,還不要説搬起步行。

DSC04563


單看呢個外箱都能了解她經過不少地方先來到我家吧。

DSC04571


手起刀落開箱吧。

DSC04577


箱中箱是常態吧。

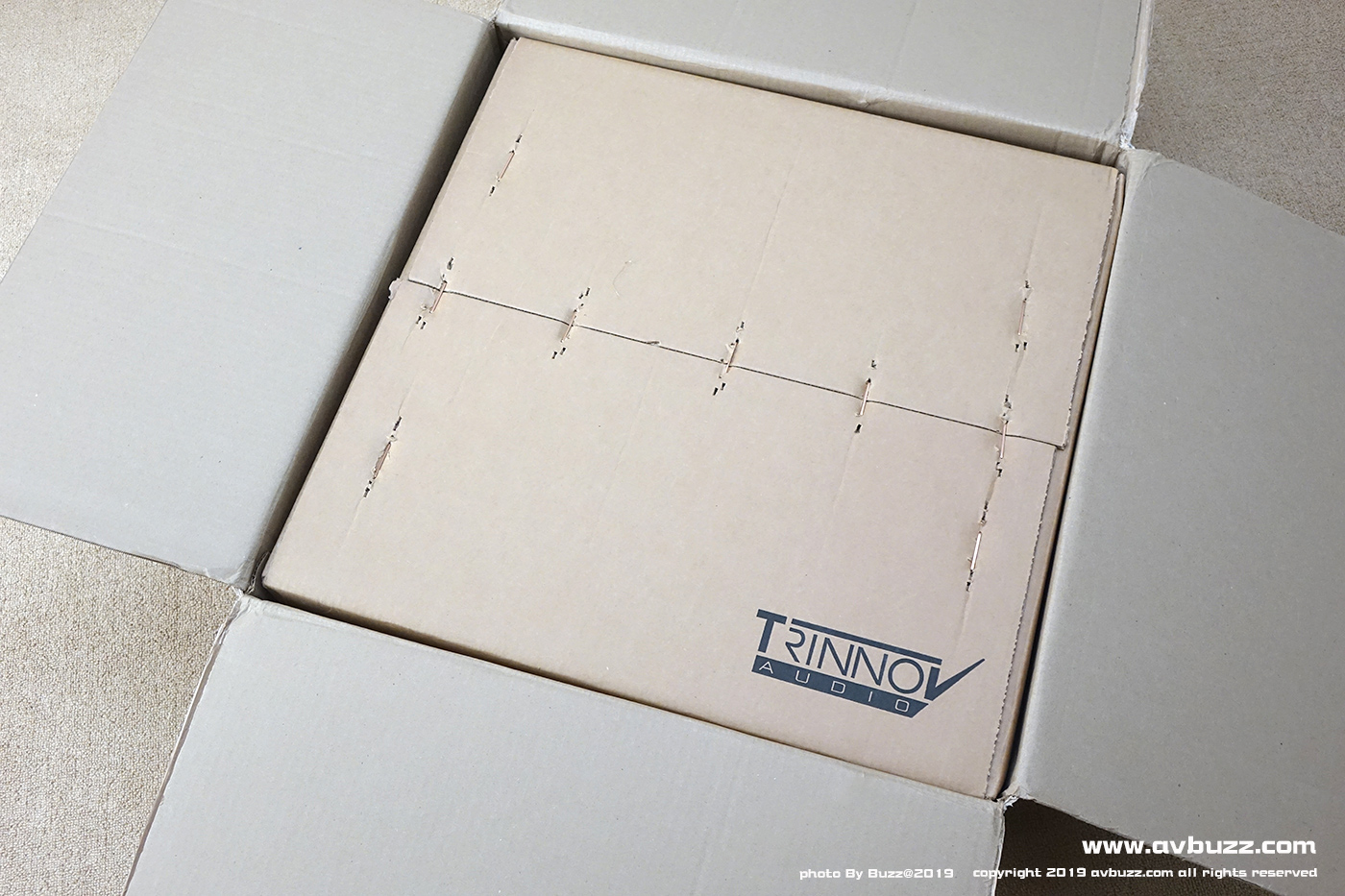

DSC04583


起釘~~~

DSC04589


內裡的箱好新淨,但體積太大,不保留了。

DSC04668

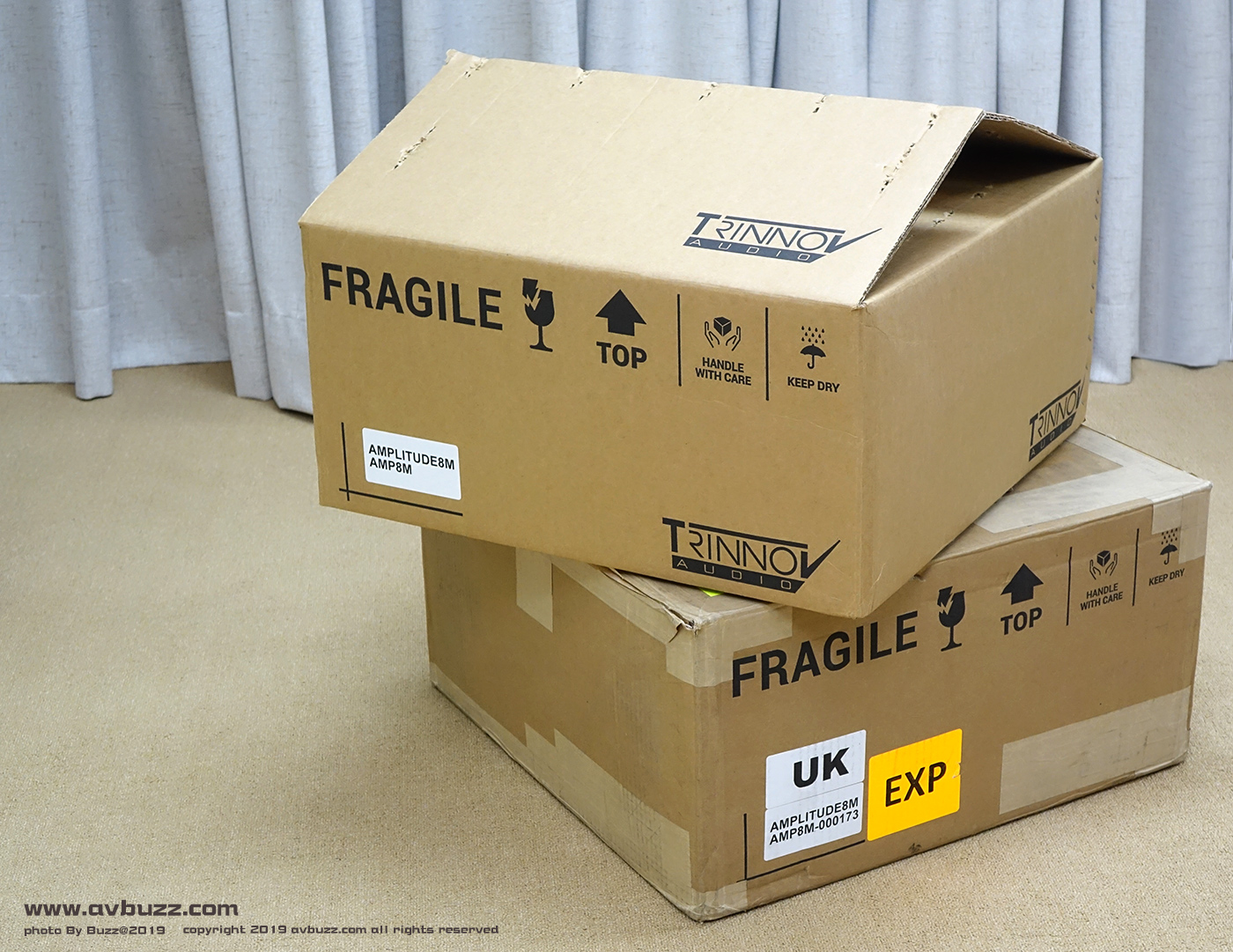

猛獸出籠,第一眼除見到猛獸外,還有葵花寶典。

DSC04592


機尾部份有一包附件可見到。

DSC04599

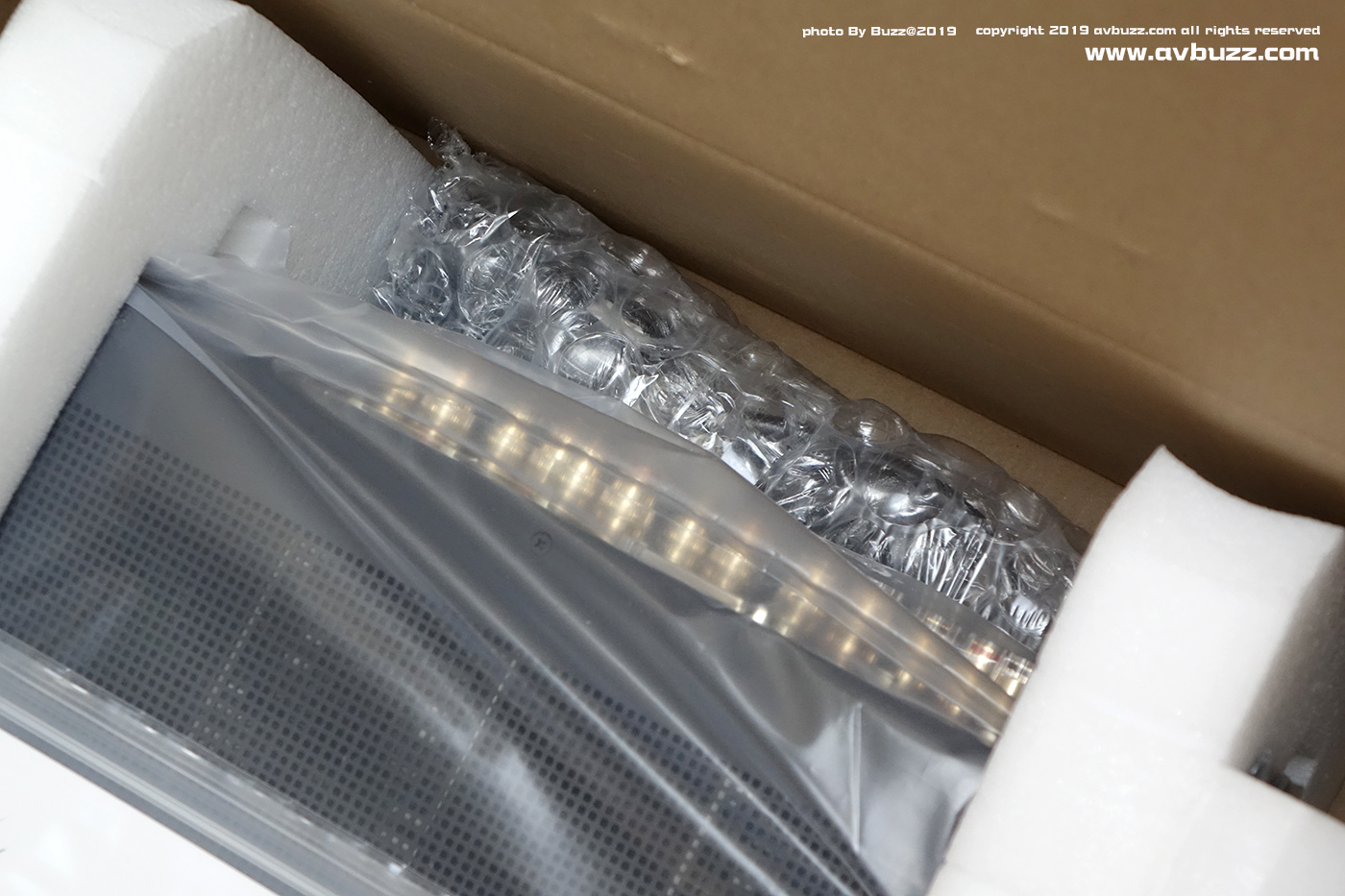

附件打開,來個一目了然合照。

DSC04610


附件講完,來到 Amplitude8m 出場了,先由機背開始,8個聲道,分中成兩款入一款出。

1


高低間層

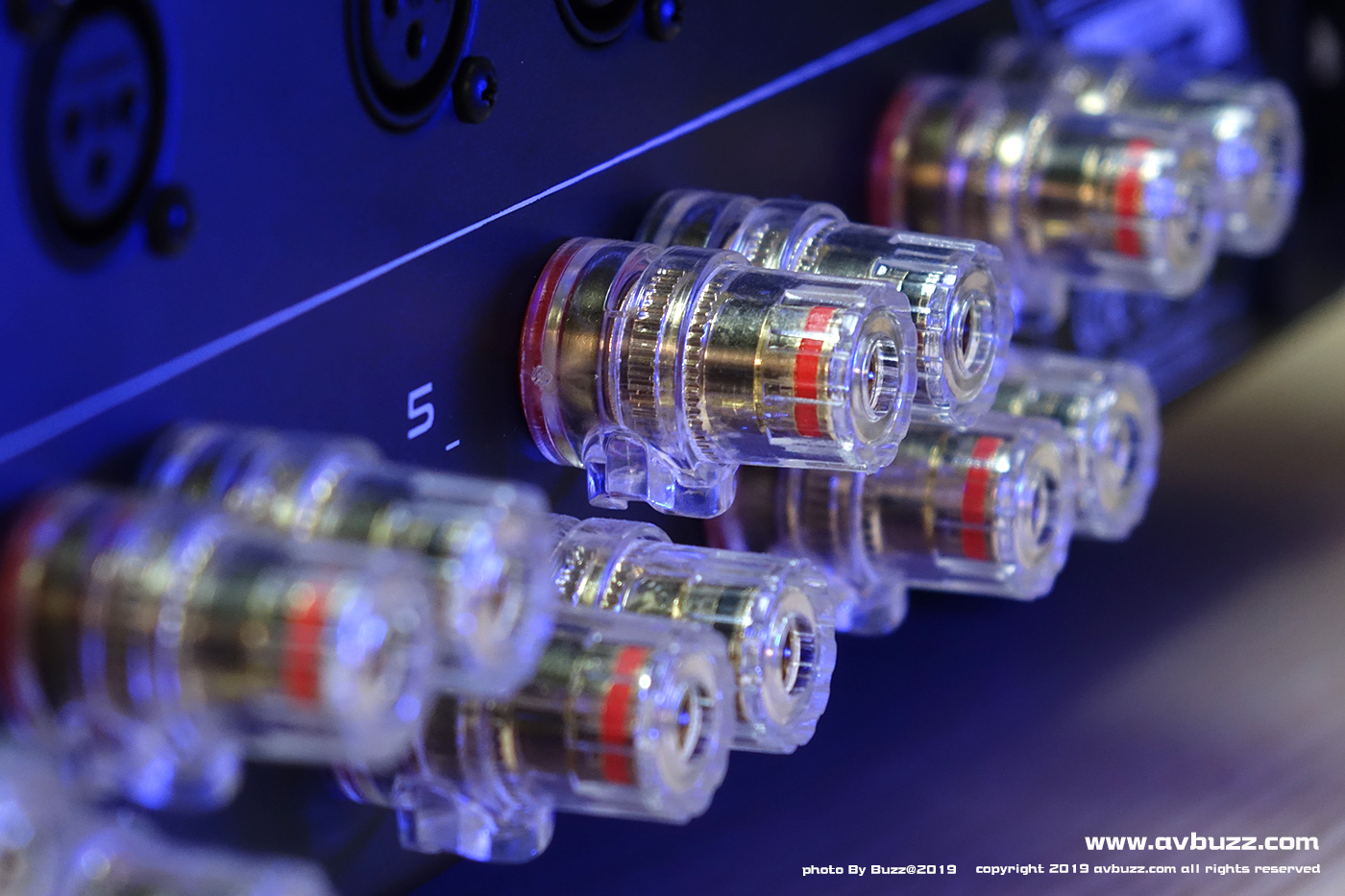

喇叭端子屬高低間層設計,接駁粗身喇叭線也不擠迫。

DSC04377

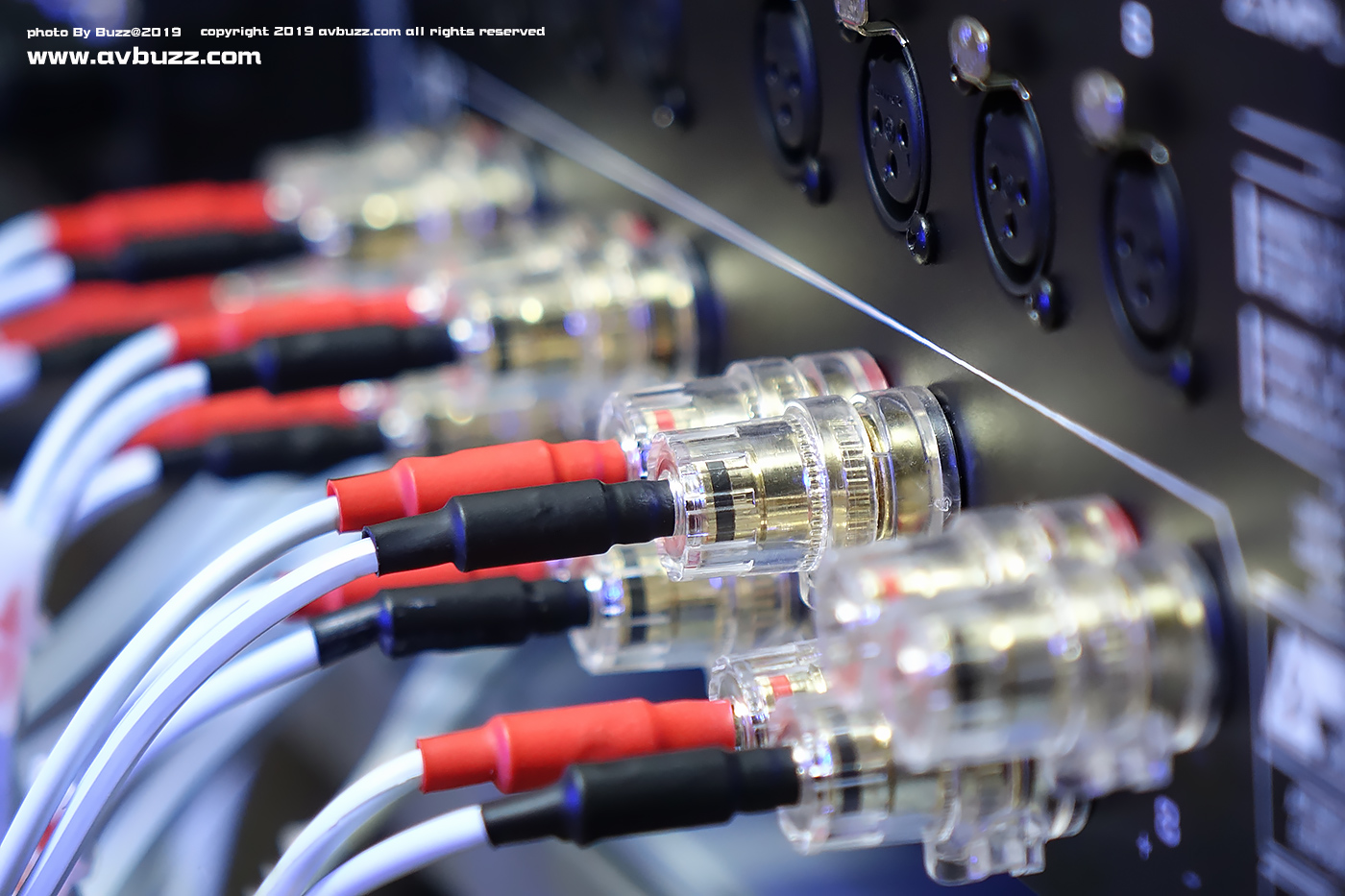

一直使用線身較幼的 SUPRA  Classic 2.5 喇叭線,所以這優點設計和我拉不上無任何關係。

DSC03651


DB25端子

兩款輸入分佈成上層DB25端子和下層8組 XLR 平衡。

002


如果盲插,DB25端子只有一半機會插錯,就算運氣不好,最多也是插第二次就一定插好8個聲道,絕無駁錯聲道情況,比插 XLR 快得多,大部份專業綠音室或專業領域都採用 DB25 接駁,節省空間之餘,接駁過程更加係快靚正。

DSC04366

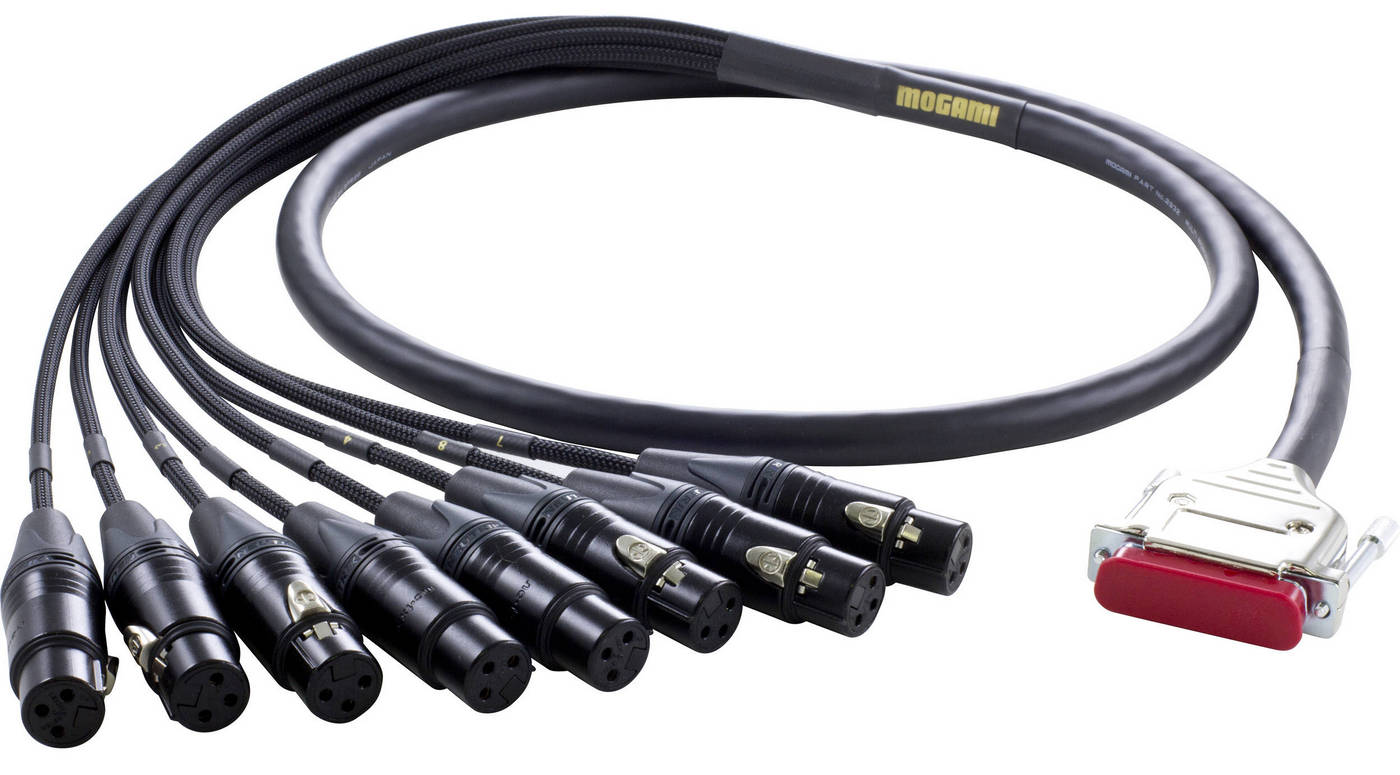

 Altitude 16 前級身上只有 XLR 輸出插口,如果要用這方式接駁,只能用 XLR Female  to DB25 線材。

pop


 XLR

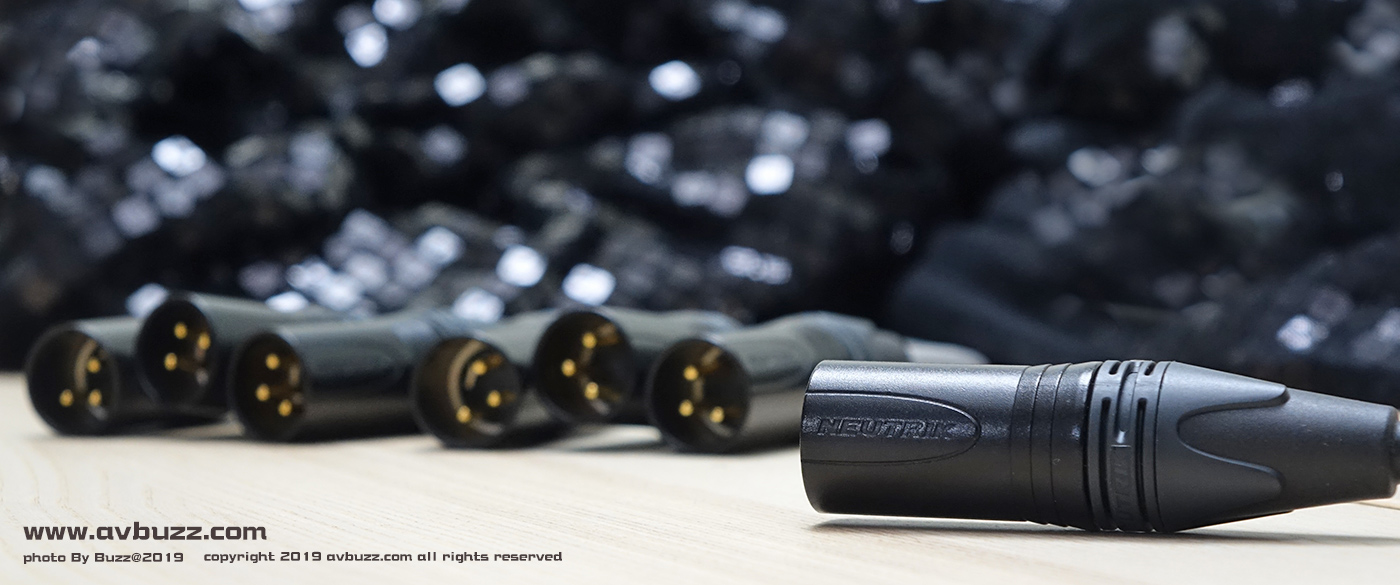

個人喜好,還是 XLR, Neutrik 頭配 Canare 線。

DSC04717


L-4E6

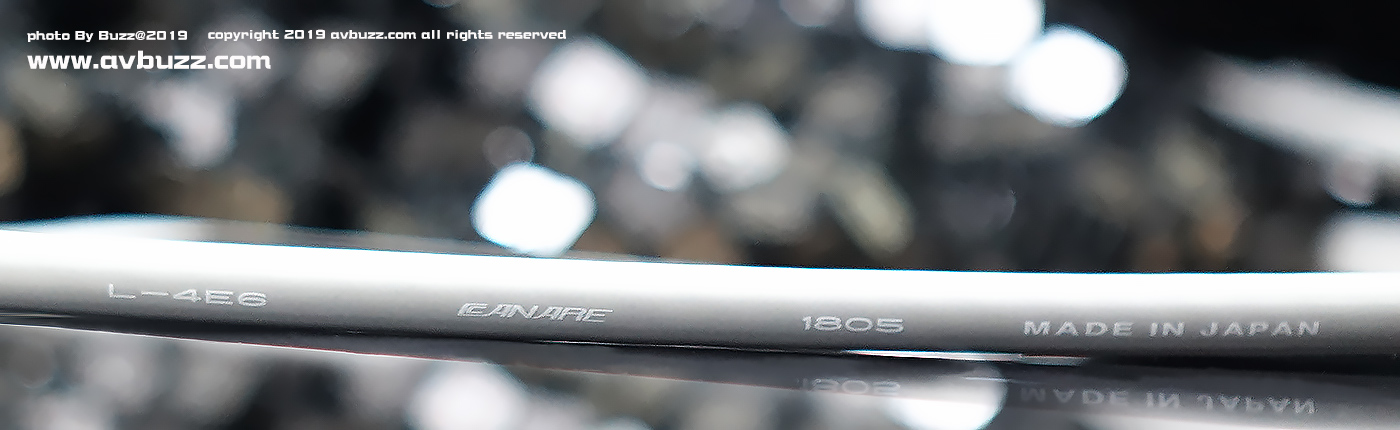

線材是 Canare L-4E6 ,心水清的朋友一定會問何解不打L-4E6主意,因為米樂數碼影音的 Edmund Lee AB比較過後,由於前者低頻表現實在太出色,那怕兩者售價差距接近1倍,還是選擇 L-4E6,我當然照單全收吧。

DSC04733

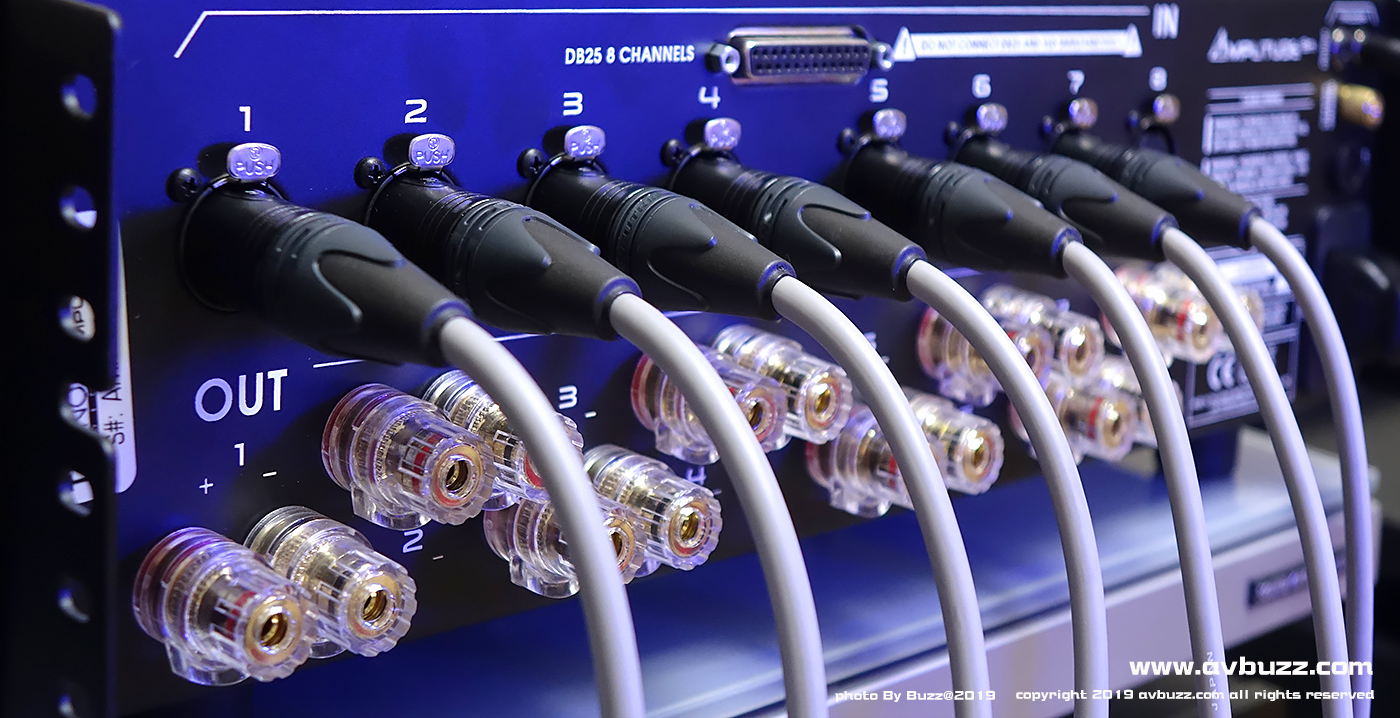

接駁 XLR,零難度。

DSC03634


第8個聲道

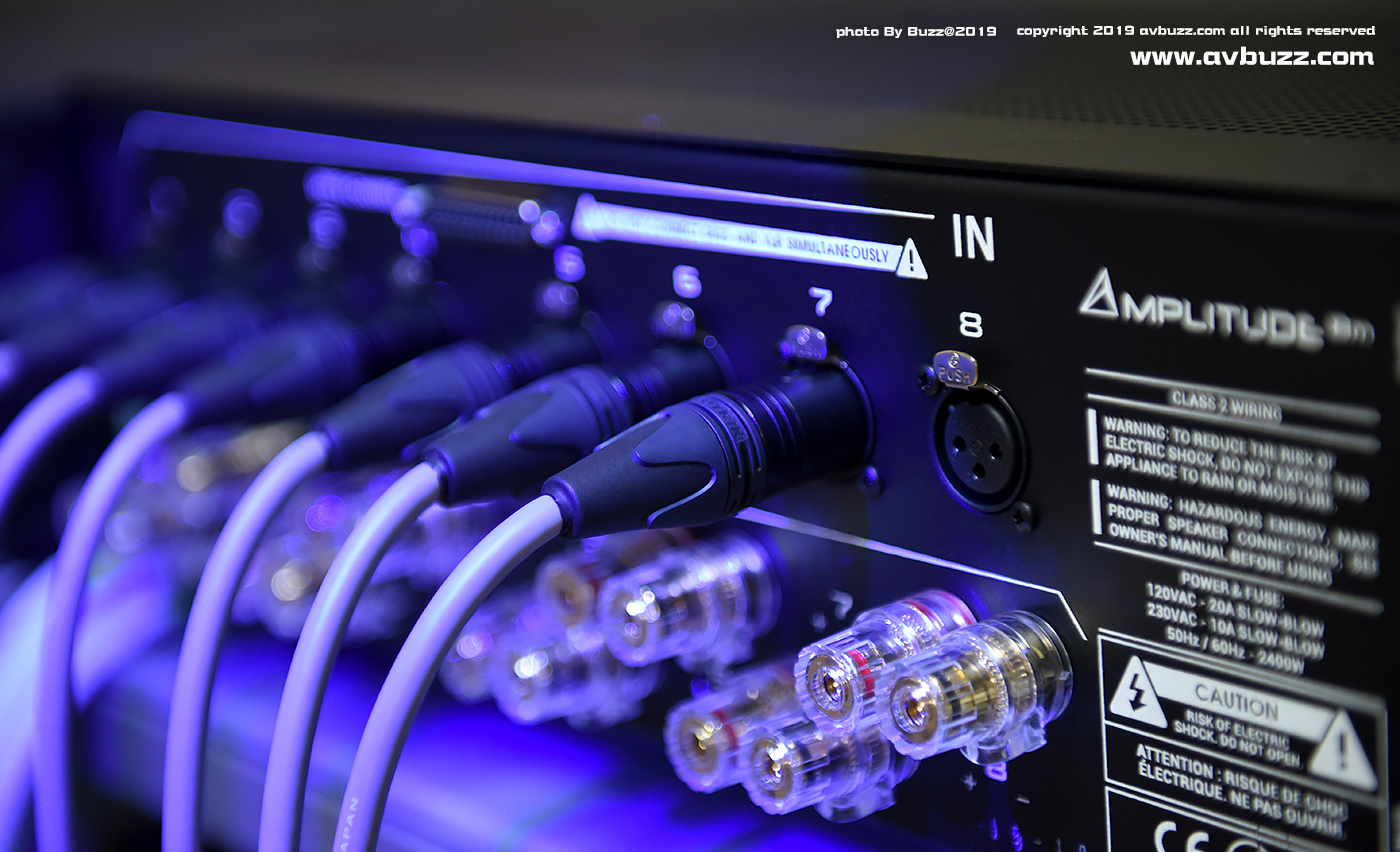

 家中系統 5.1.4 =10聲道,扣除前左右與低音炮有源喇叭,只需7個聲道,餘下第8個聲道。。或者……….日後拿來推 T 聲道 ( Voice Of God ),搭配不日推出的 DTS:X Pro 應該好玩。

750_9436


體內植入 350瓦D類放大器的 Procella Audio P15 AMP 雙15吋有源低音炮也用不上第8個聲道。

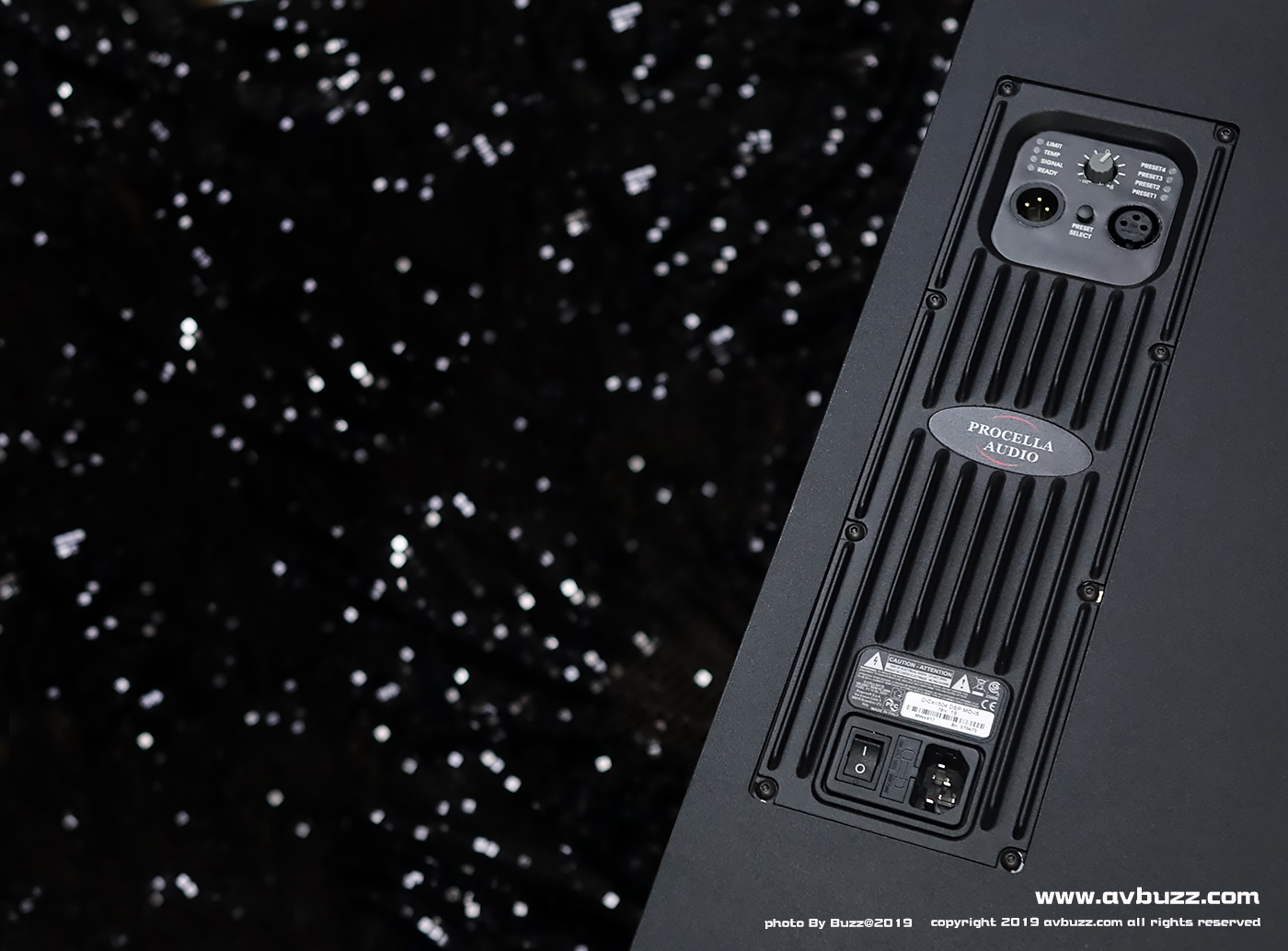

雙15吋低音炮附有DSP功能。

DSC04791

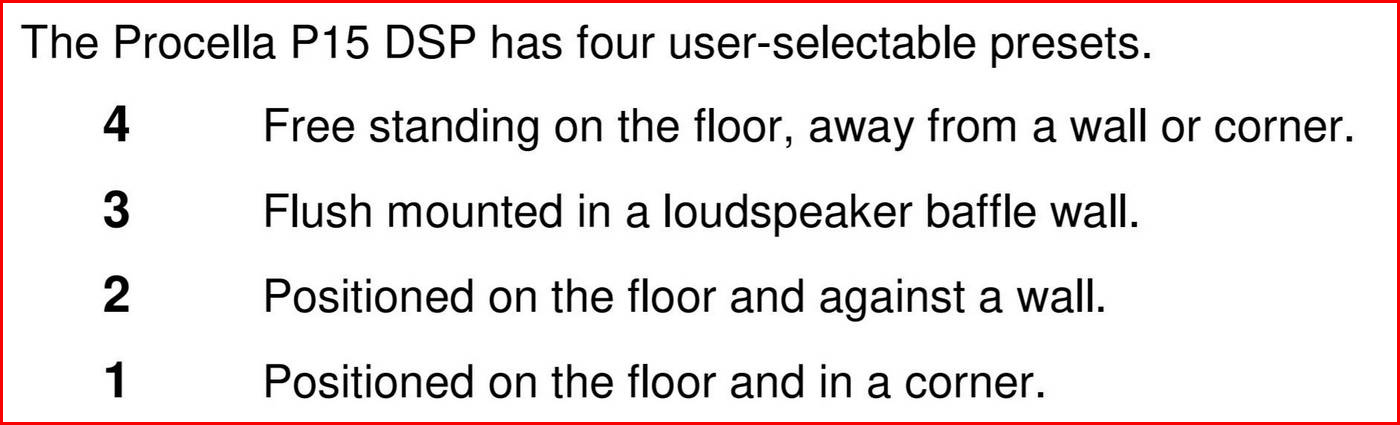

葵花寶典有提到以下內容 :

9099


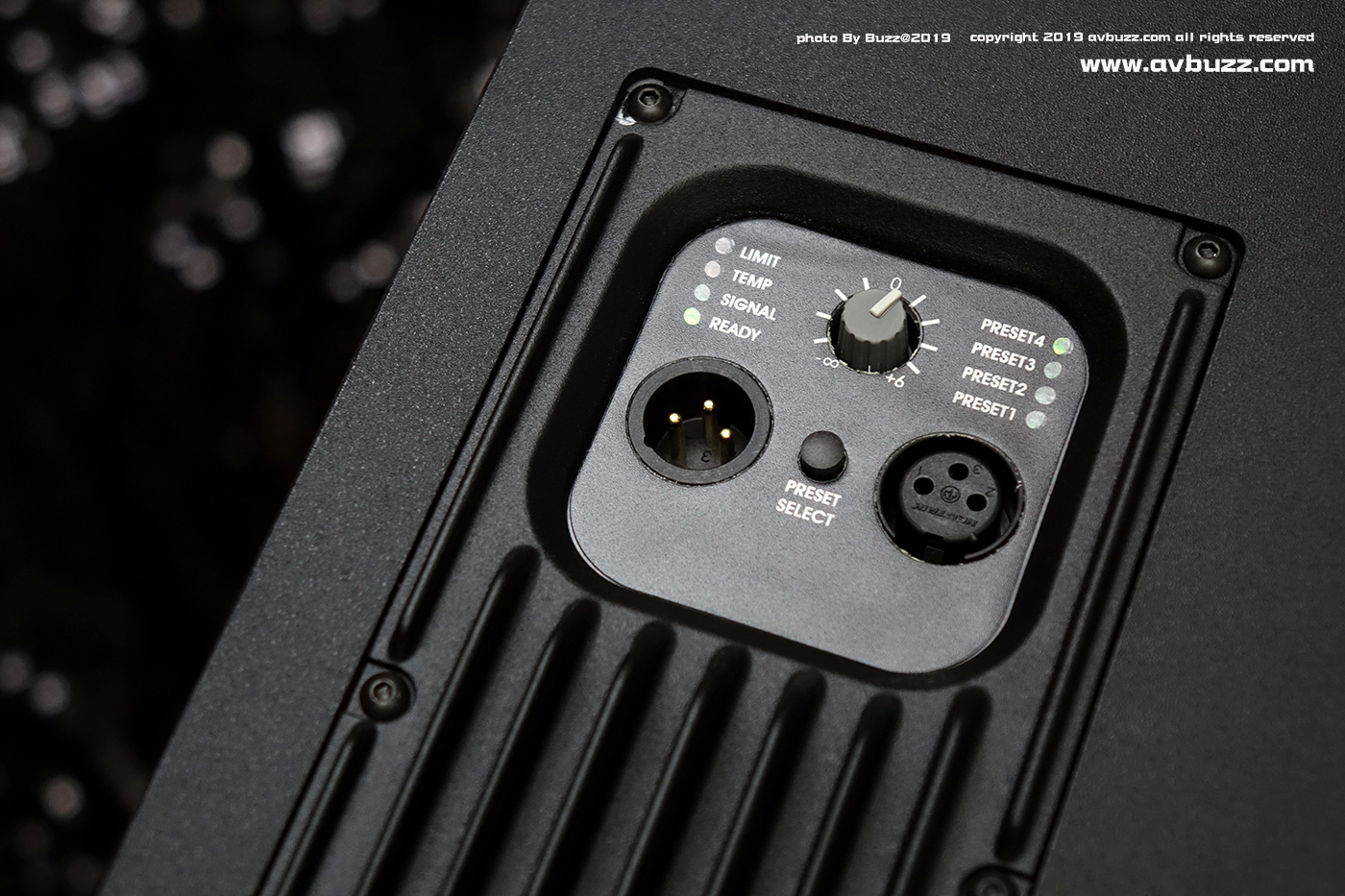

家中 P15 AMP ,一直使用DSP所提供4號環境選擇,這個DSP對我來講比較有利。

DSC04787


開蓋

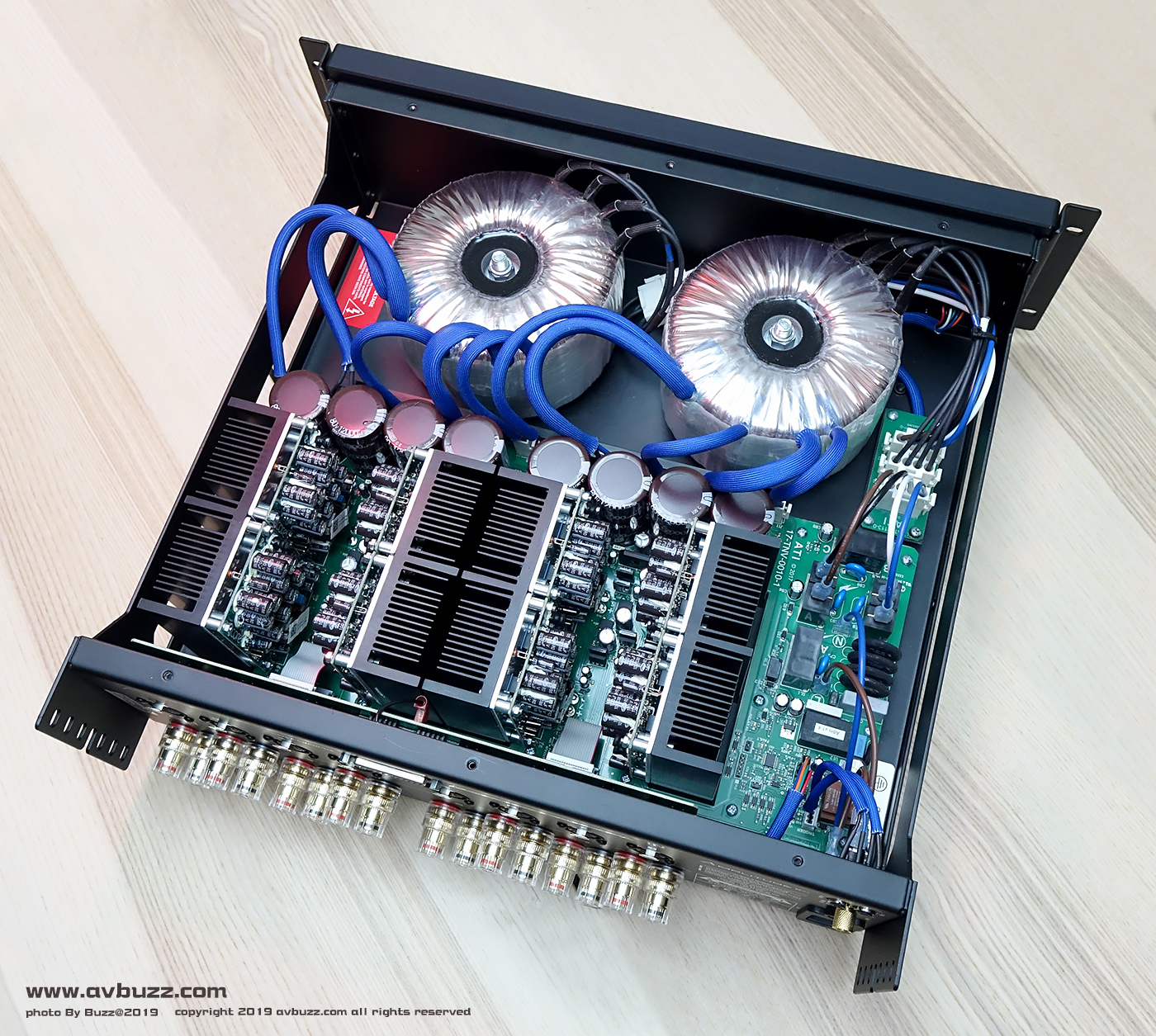

開蓋後可見Amplitude8m 最大賣點 Hypex Ncore NC500 8聲道D類放大模組,全數安排放在機尾位置,8聲道佈局被分成左右兩組。以4個聲道為一組,各自擁有一隻環牛和4支濾波電容。

DSC04261

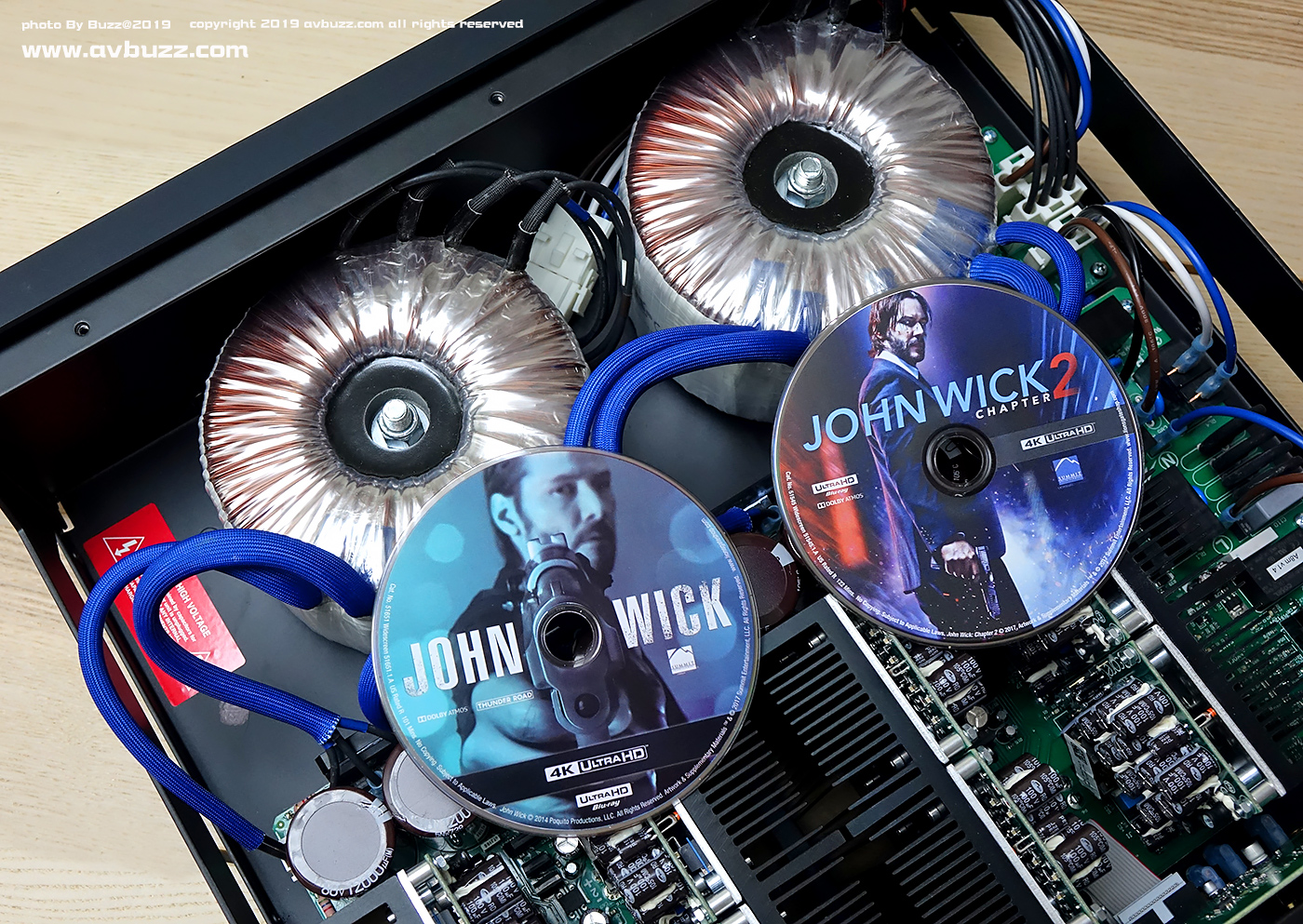

接近 30kg ( 66磅 ) 的 Amplitude8m ,其體重很大比重來自圖中所見兩隻英國 Noratel 大環牛,透過 4K UHD 碟的直徑,可大約猜想到實物大小。

DSC04356

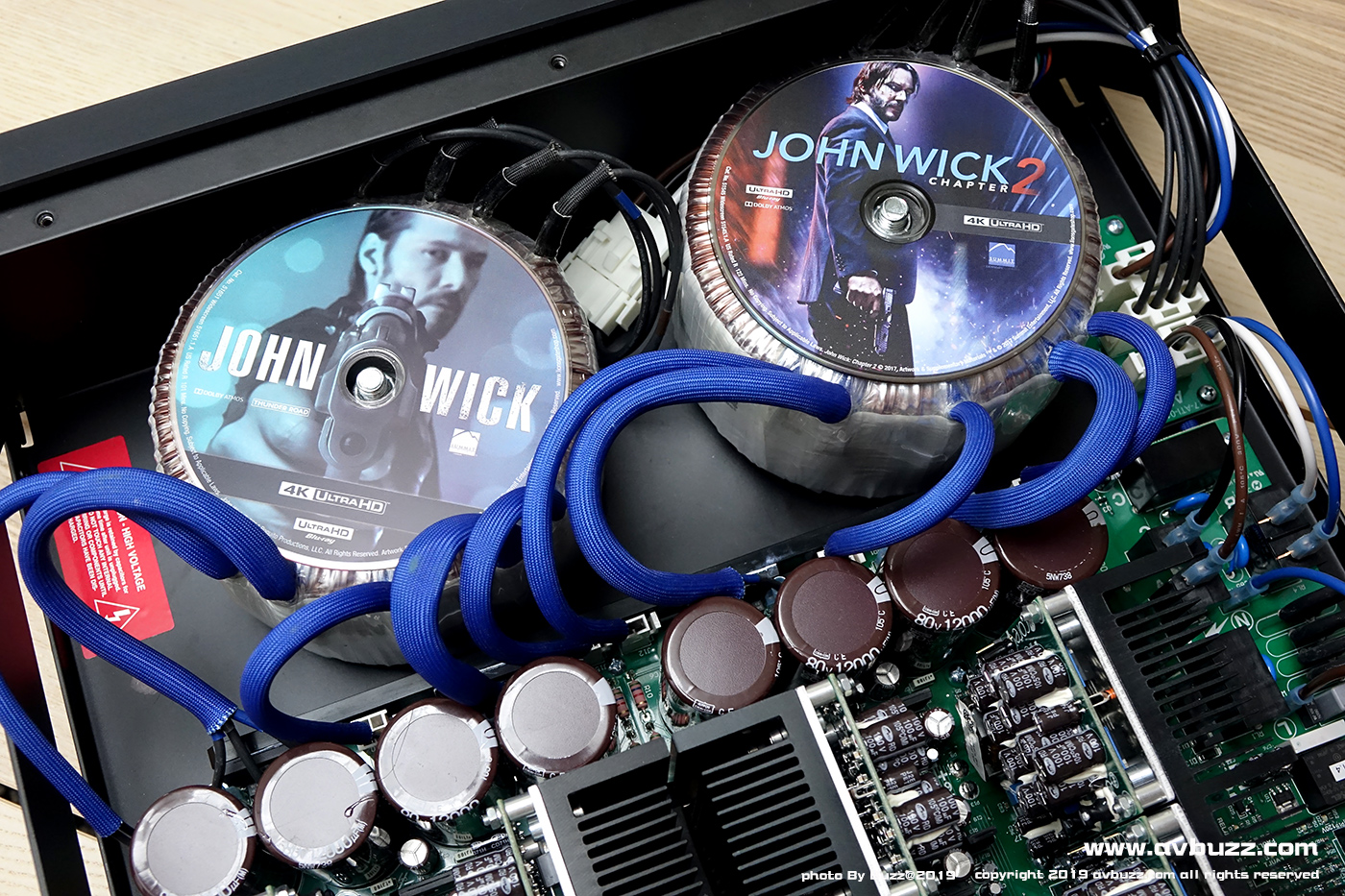

 原來大環牛直徑比 4K UHD 碟還要大。

DSC04364

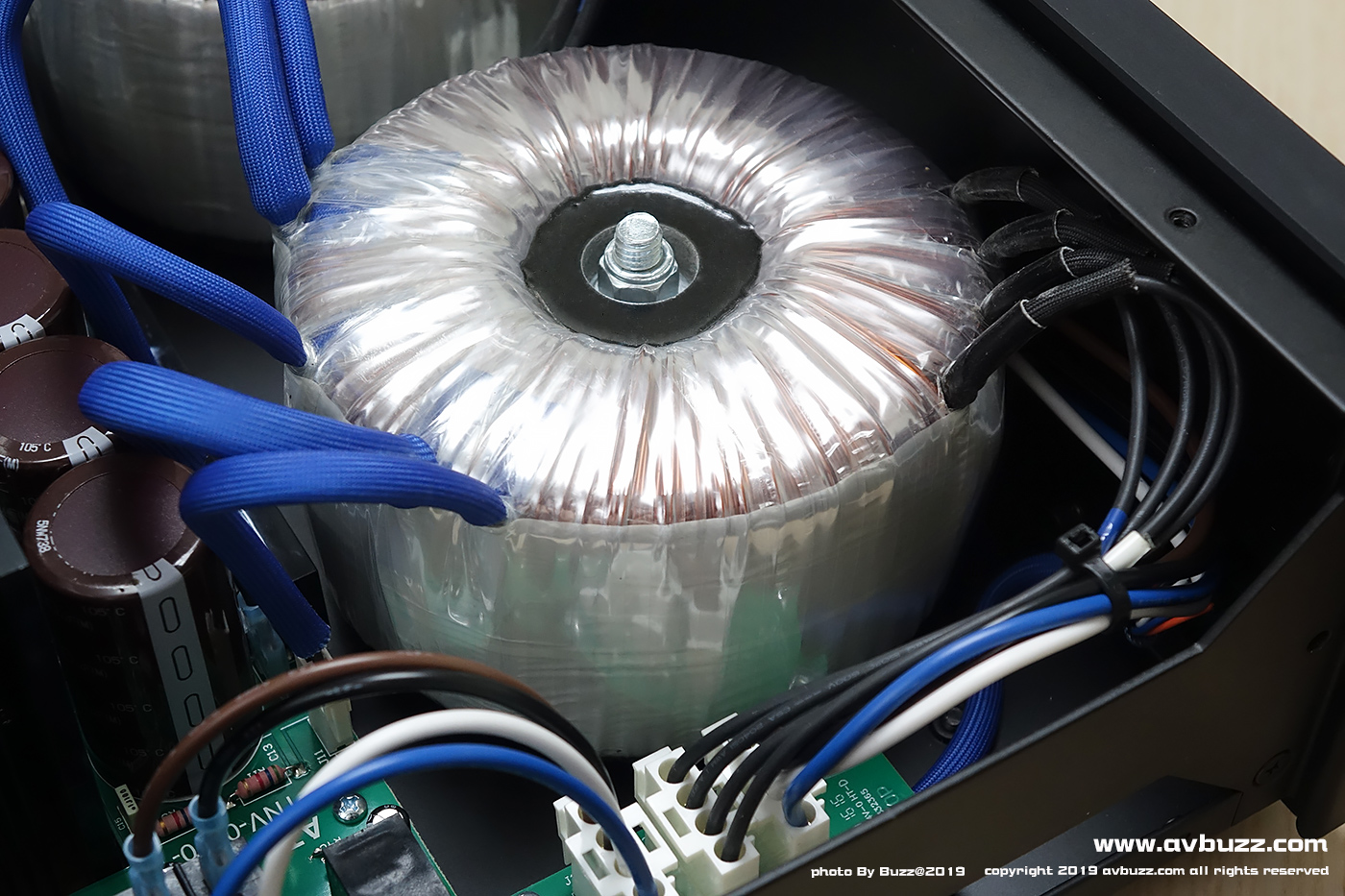

不要錯過欣賞 Noratel 的厚切樣子啊。

DSC04353


圖中可見,每支 80V/12,000㎌容量濾波電容,合共用了8支,安排在環牛與 Hypex N-Core 500 之間位置。而且被分成兩組,以4支一組配合分成兩組的 N-Core 500 運作。

DSC04329


每支 80V/12,000㎌容量濾波電容的近鏡。

DSC04292

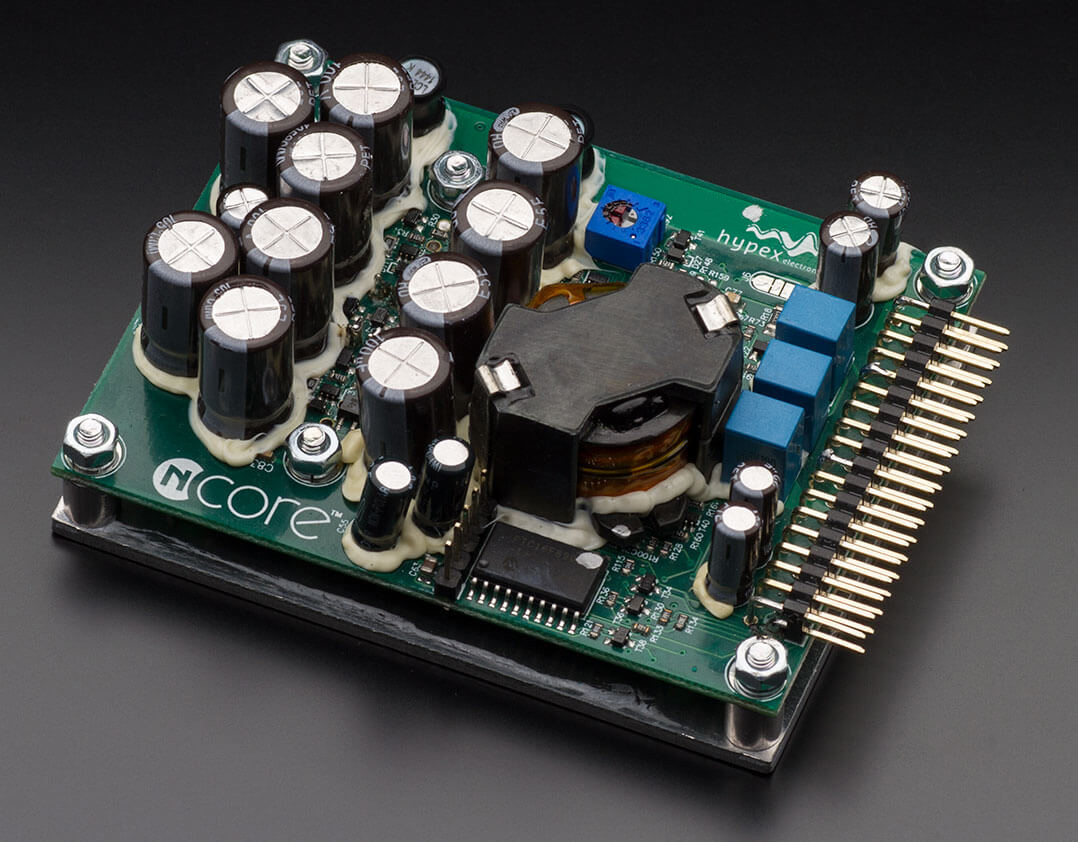

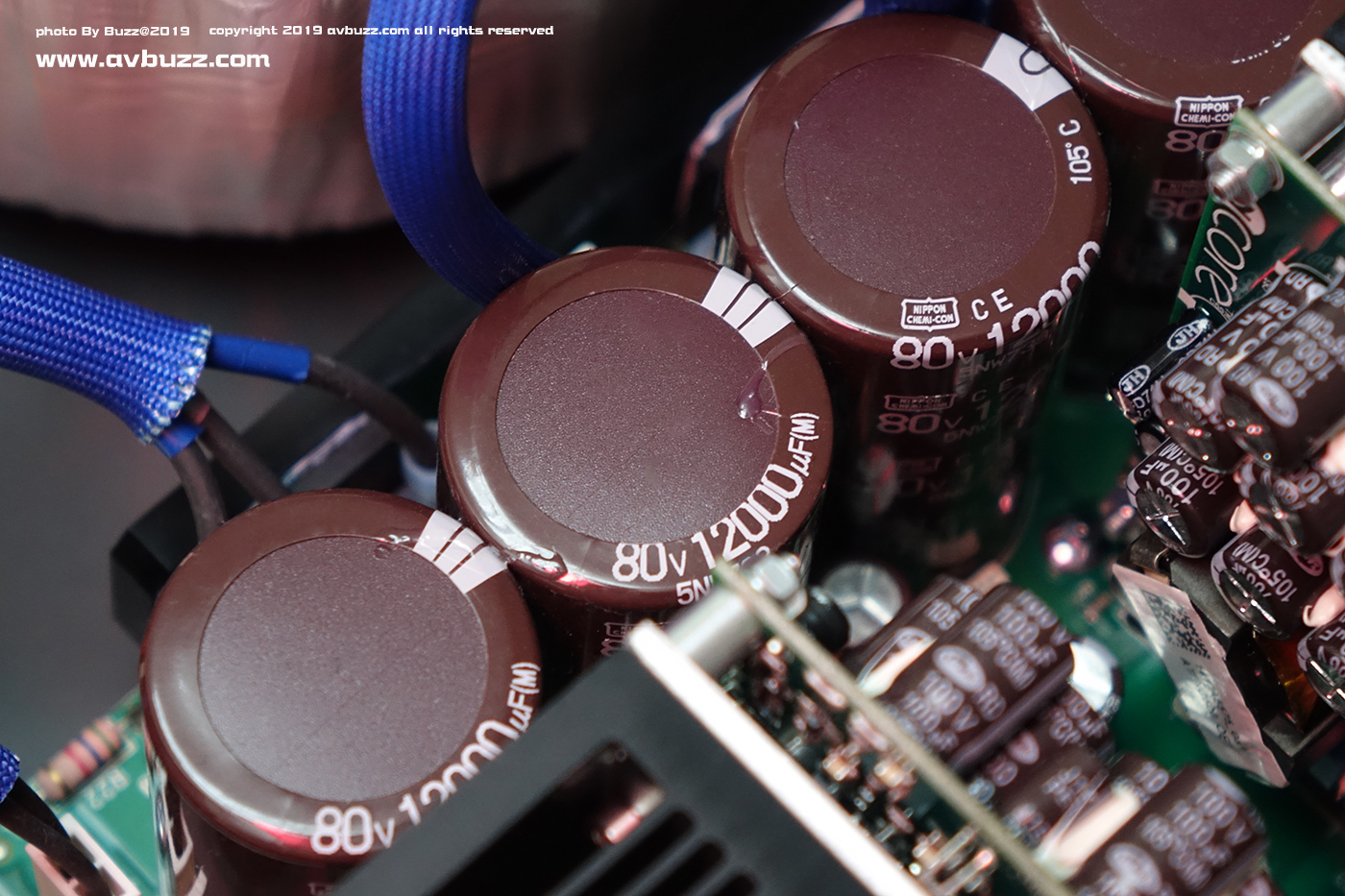

Ampitude 8m 使用 Hypex N-Core 500 D類放大模組,每聲道輸出功率:200瓦(8Ω ),300瓦(4Ω),埋身看看 HypexNcore NC500 D類放大模組。

DSC04278

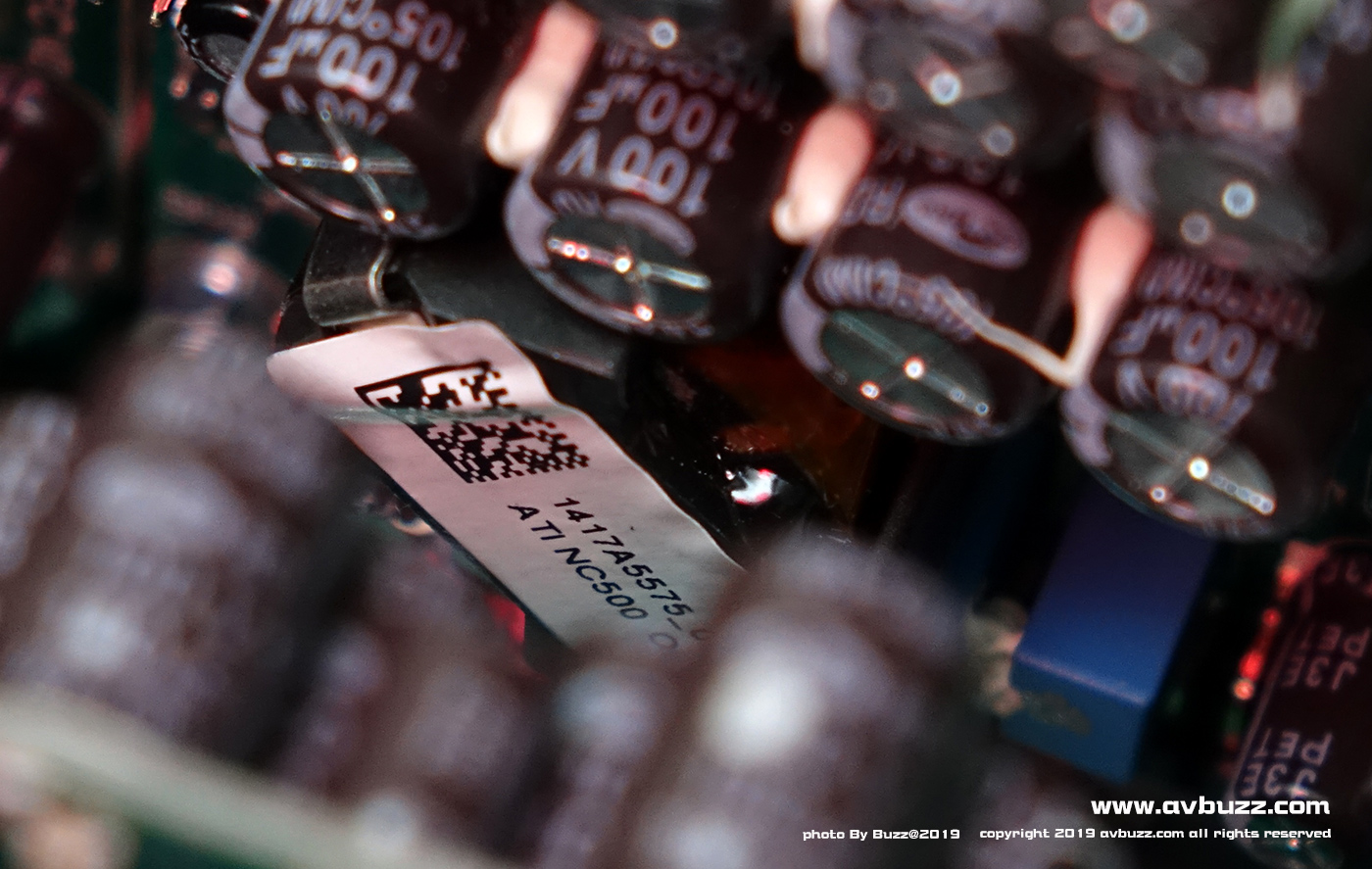

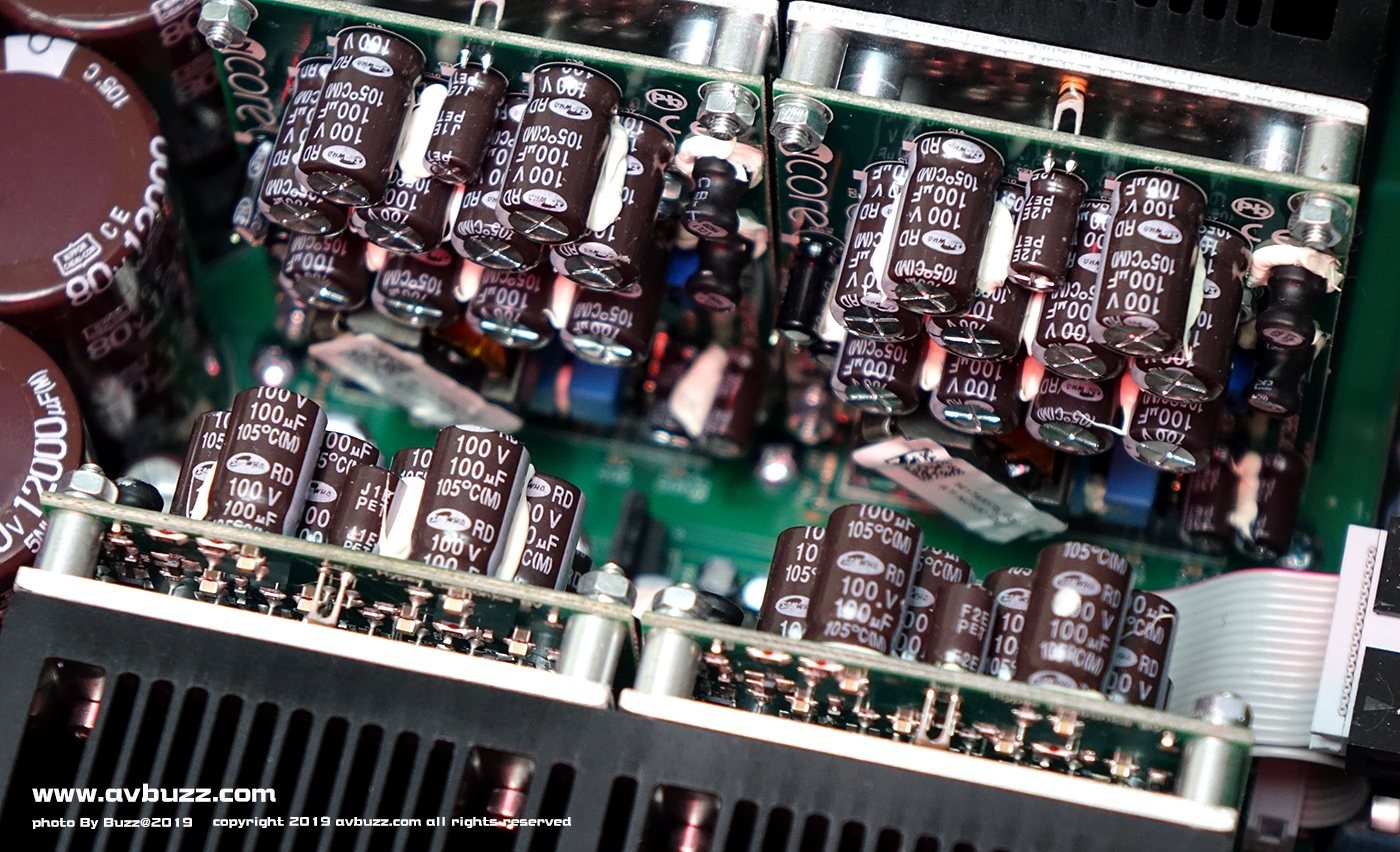

圖中可見 HypexNcore NC500 身上每聲道用上 100V/100㎌濾波電容,一口氣用上 10支。8個聲道的 NC500 用上40支 100V/100㎌濾波電容。

pp8

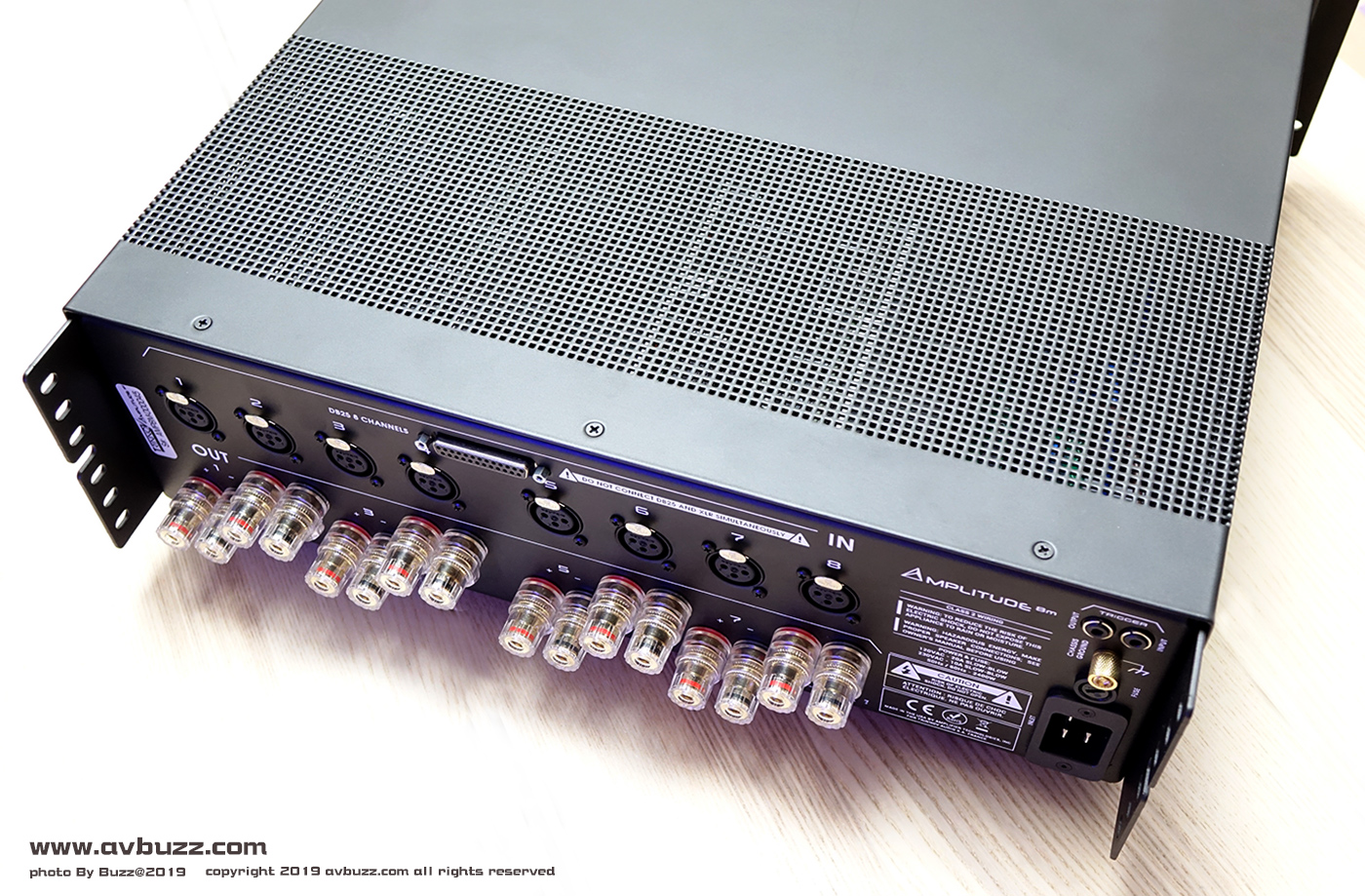

機尾為8塊 HypexNcore NC500 提供散熱孔,雖然其溫度不可能有煎蛋式熱力,但要快速溶牛油是難不到她,所有電子產品最怕是水和熱,前者即死,後者慢性自殺,所以機箱擺放在通風較好位置是必需的。( 廢話中的廢話 )

DSC04250

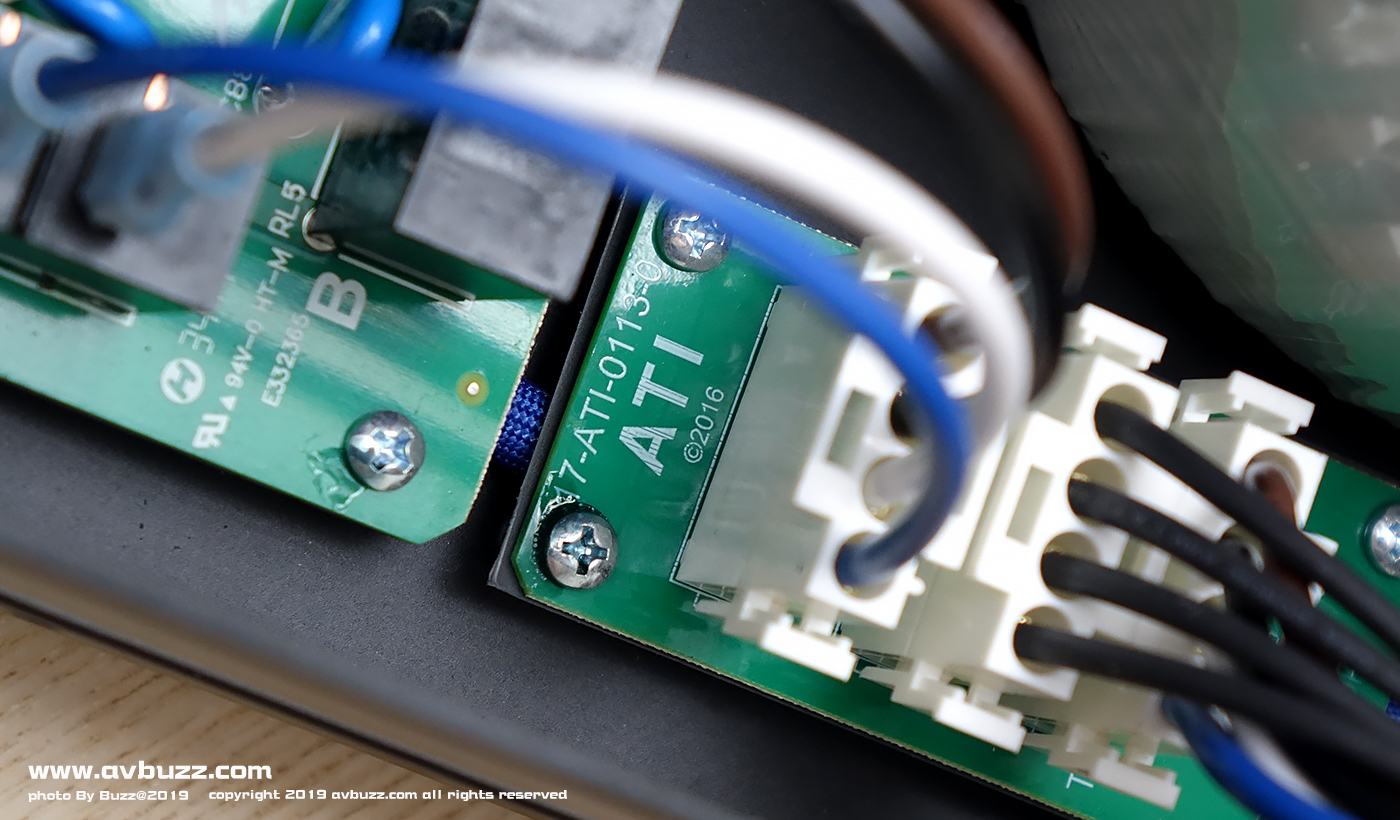

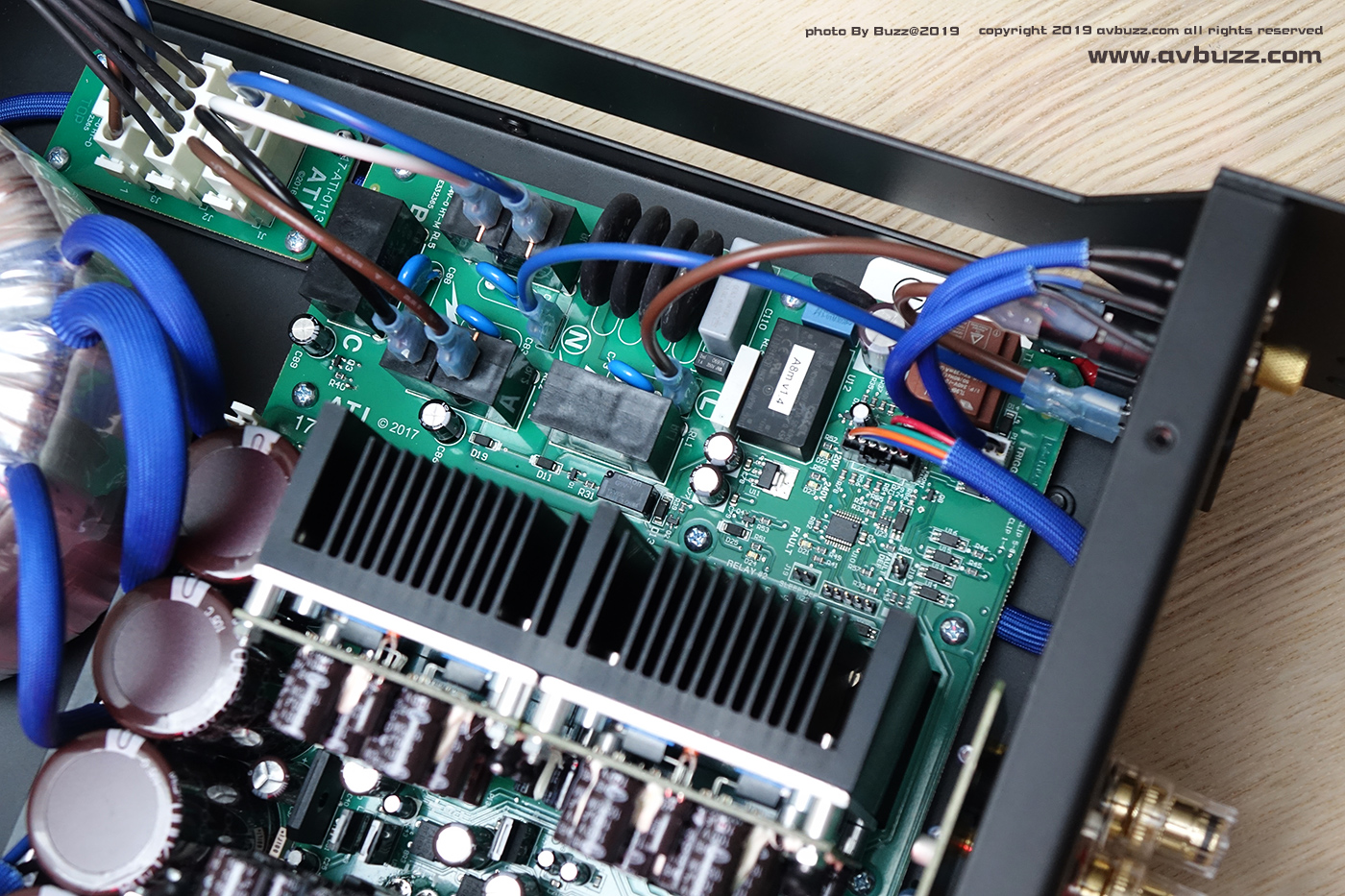

Amplitude8m 是由美國功放品牌 ATI 負責組裝生產,所以在機內不難找到她的足跡。

DSC04309


DSC04339


DSC04346

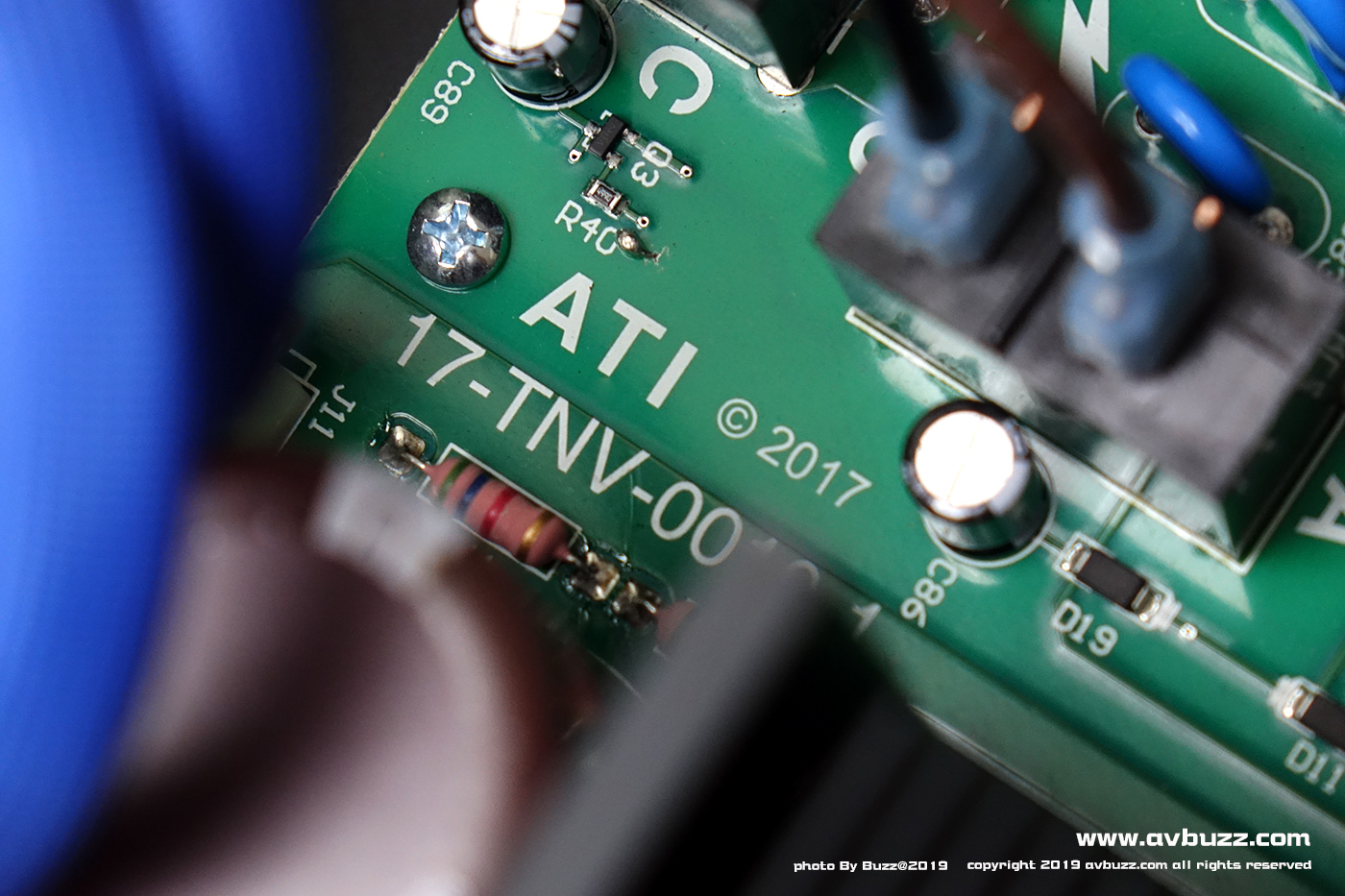

電源一經進入機內,首先經過 ATI 電路處理。

DSC04299


20A

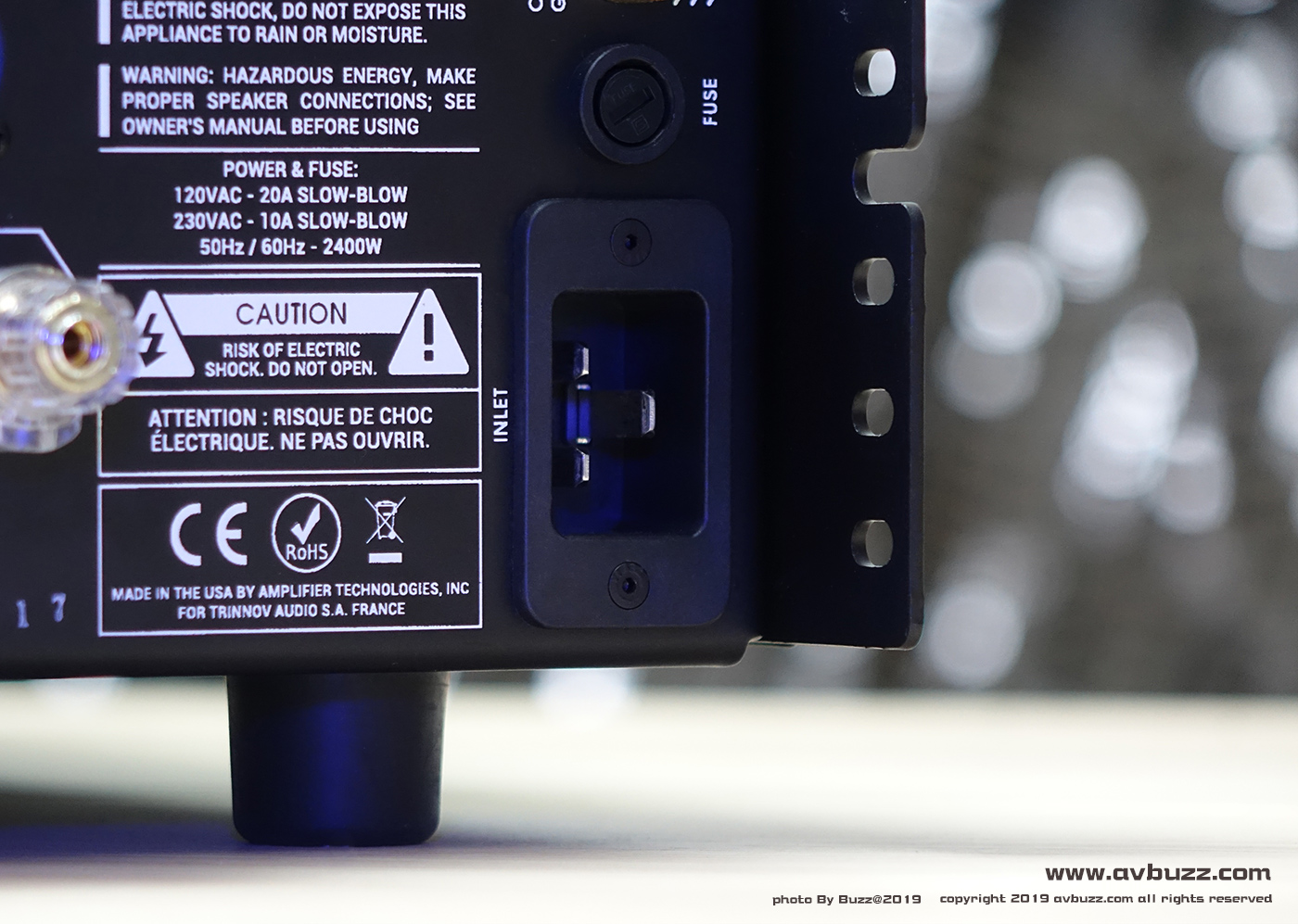

8聲道火力全開,Amplitude8m 頂峰輸出功率達 1600瓦 (8Ω),一般 13A 電源線負苛過量,所以廠方安排以 20A 電源線接上,留意20A插口跟平日所見 13A IEC 電源插口並不一樣,所以用家不可能誤把家中 13A 電源線接上。

DSC04242

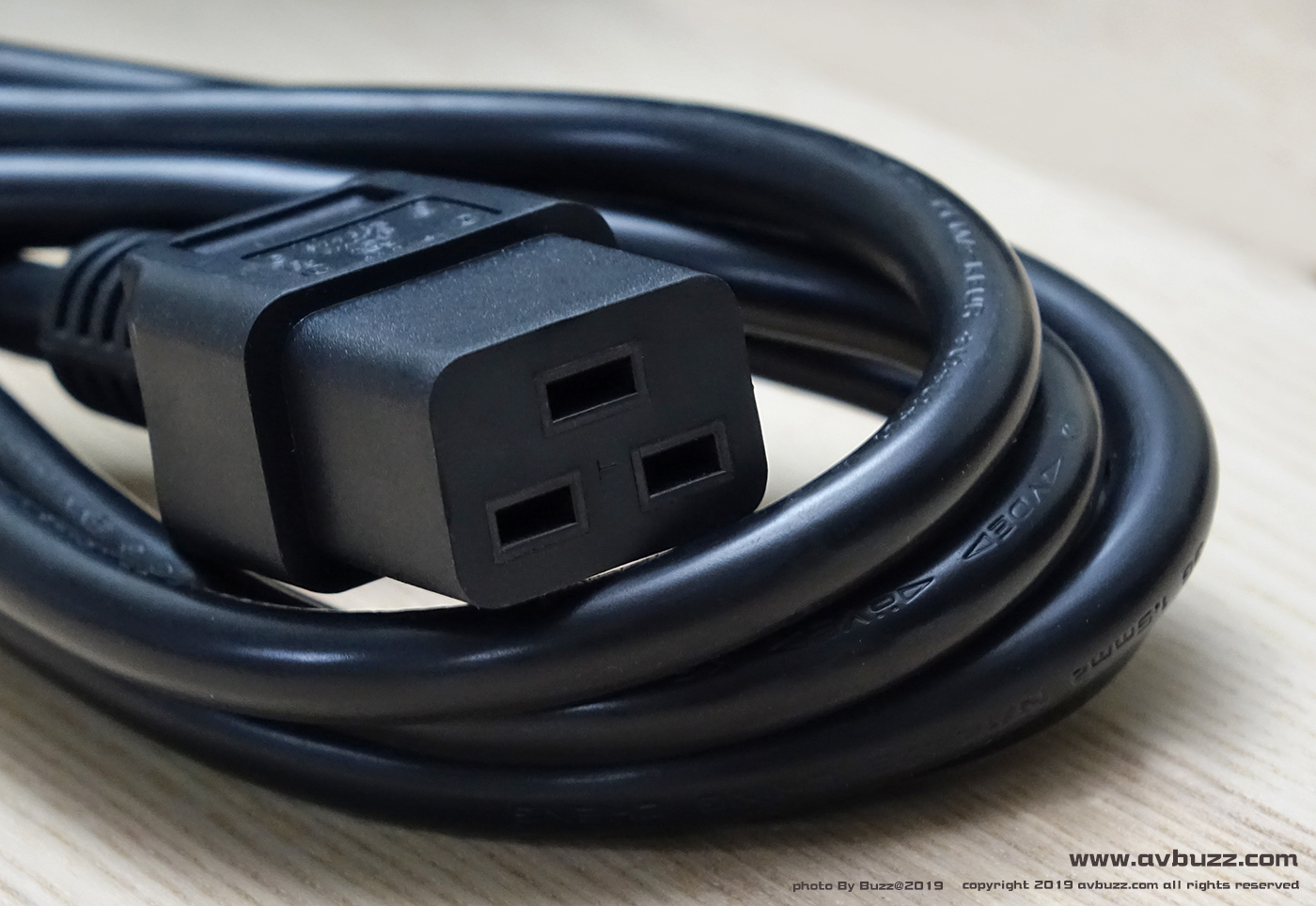

跟機來的20A電源線。

DSC04689

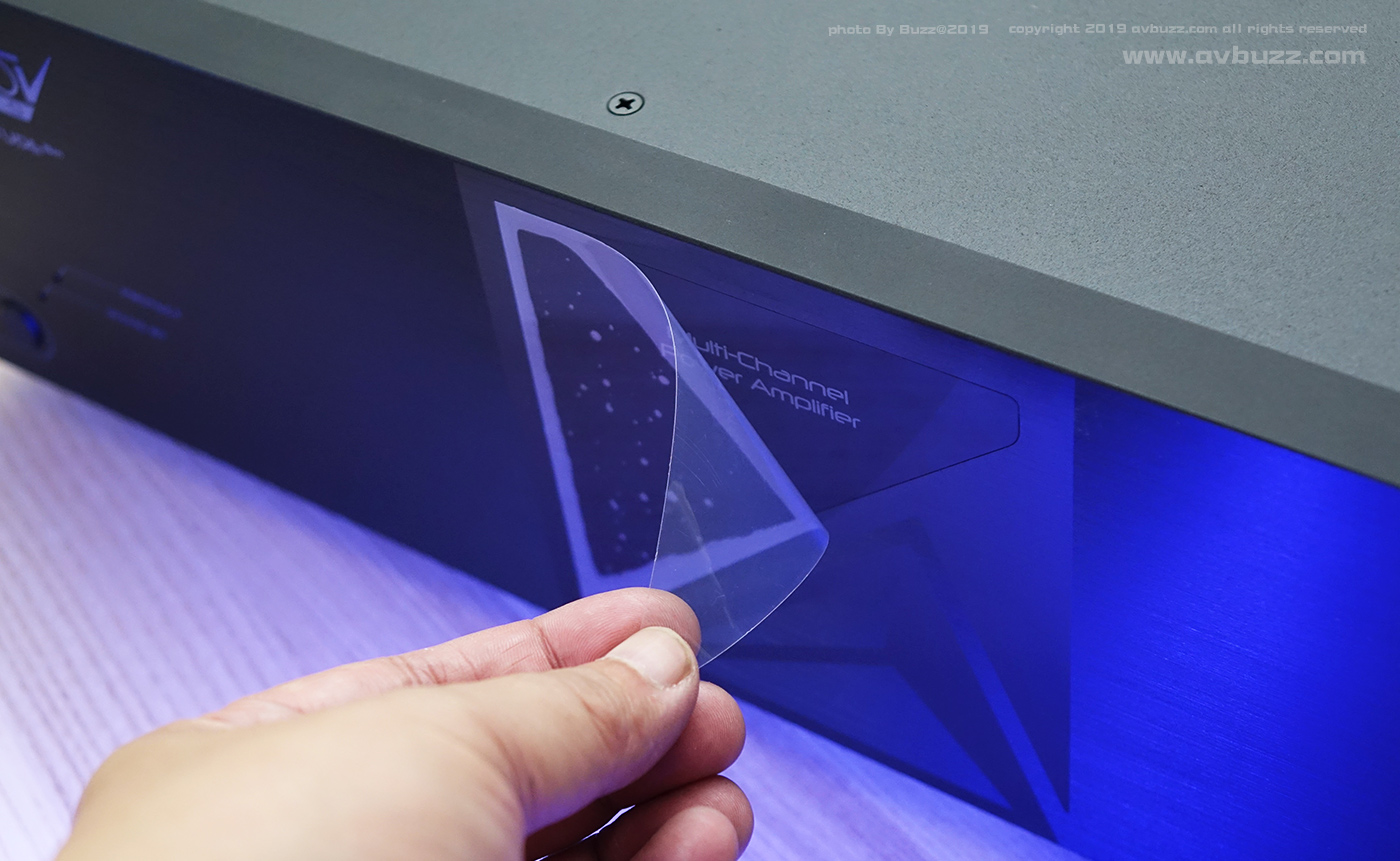

面板上的保護貼滿佈氣泡,我忍得你耐了。

DSC04622

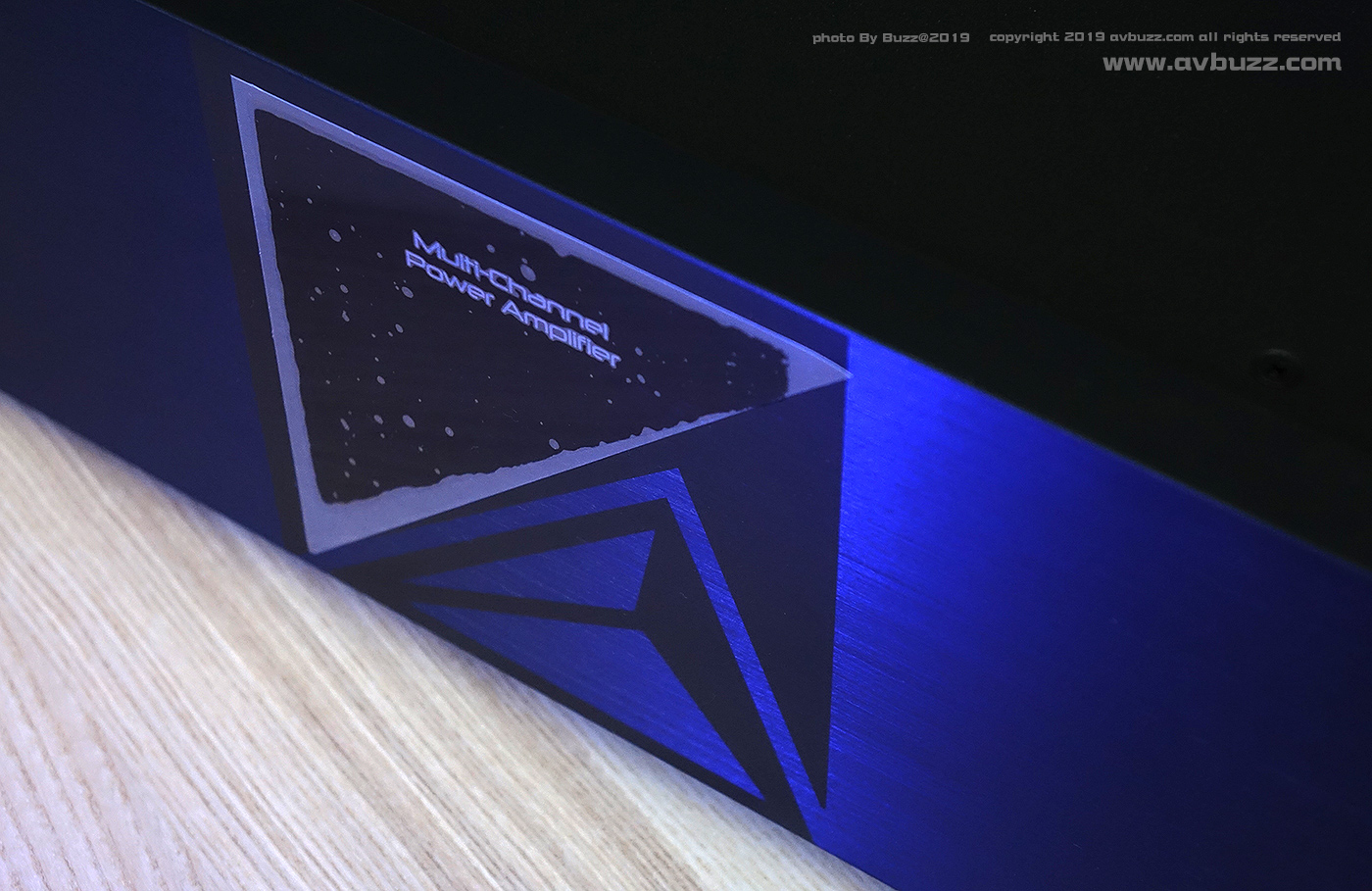

最期待的畫面出現了~~~爽到不行。

DSC04660

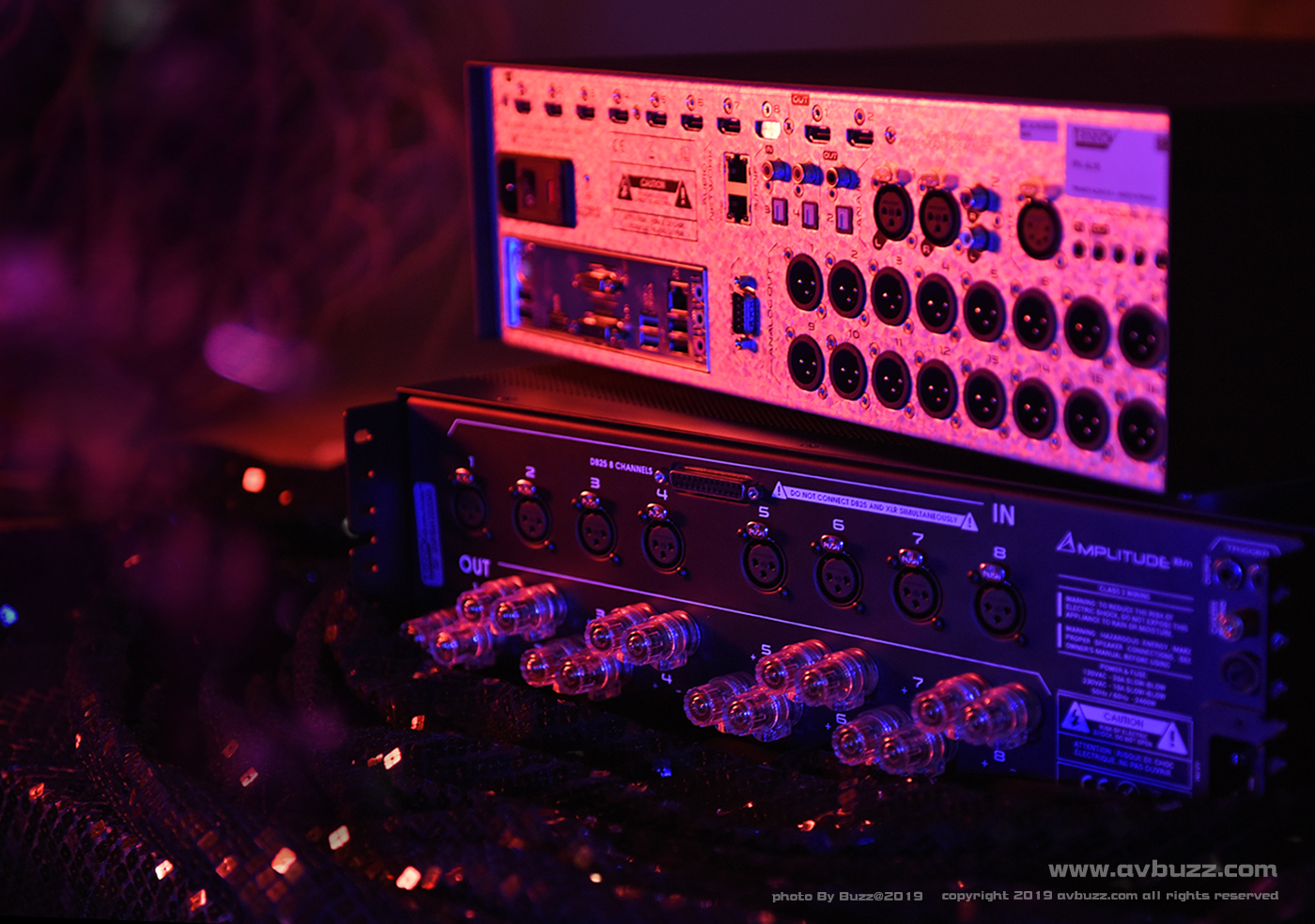

背面都來個合照吧,現在不影,接線後放到機架內不會再拿出來拍攝機背了。

750_9212

1437


同步開關

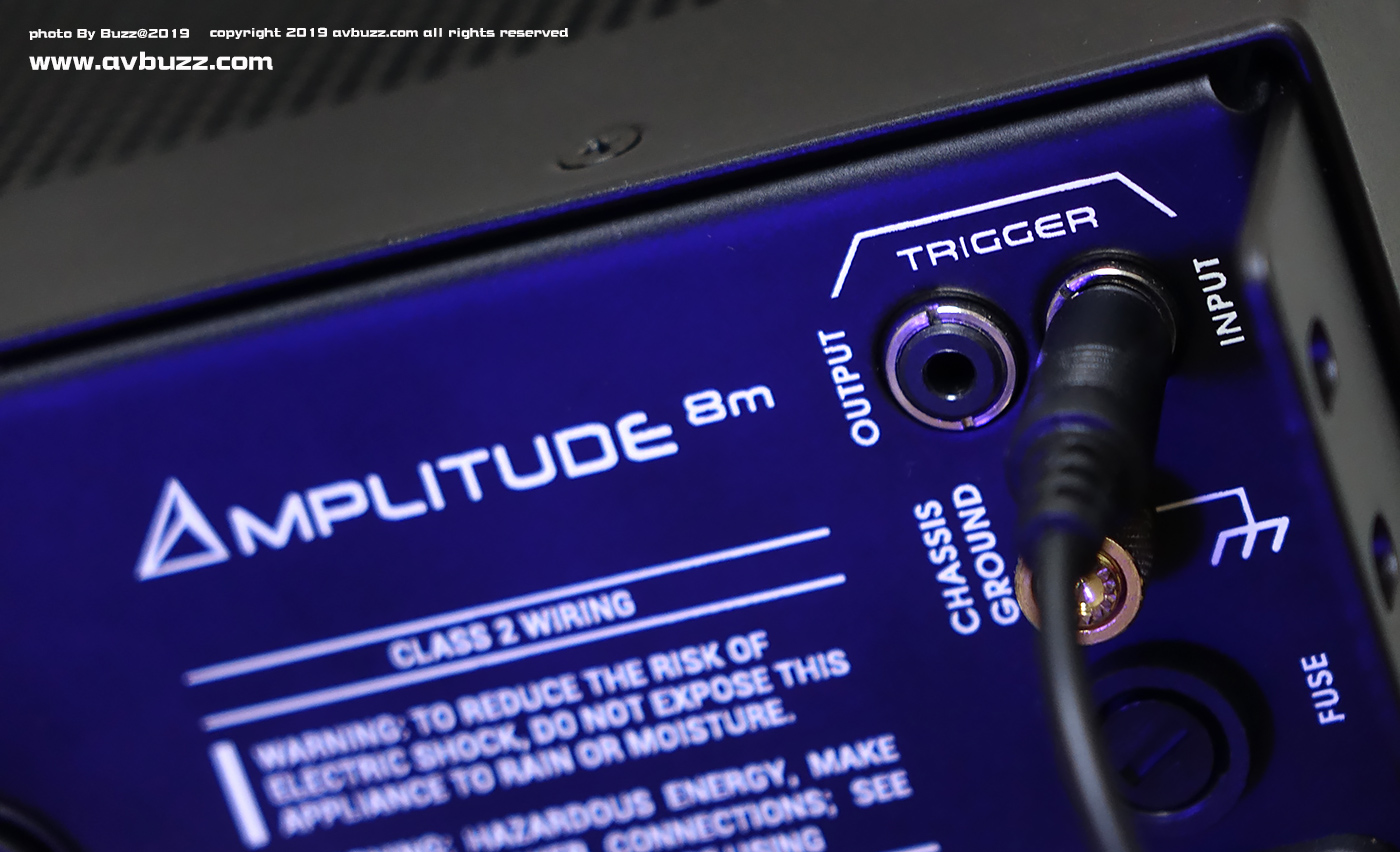

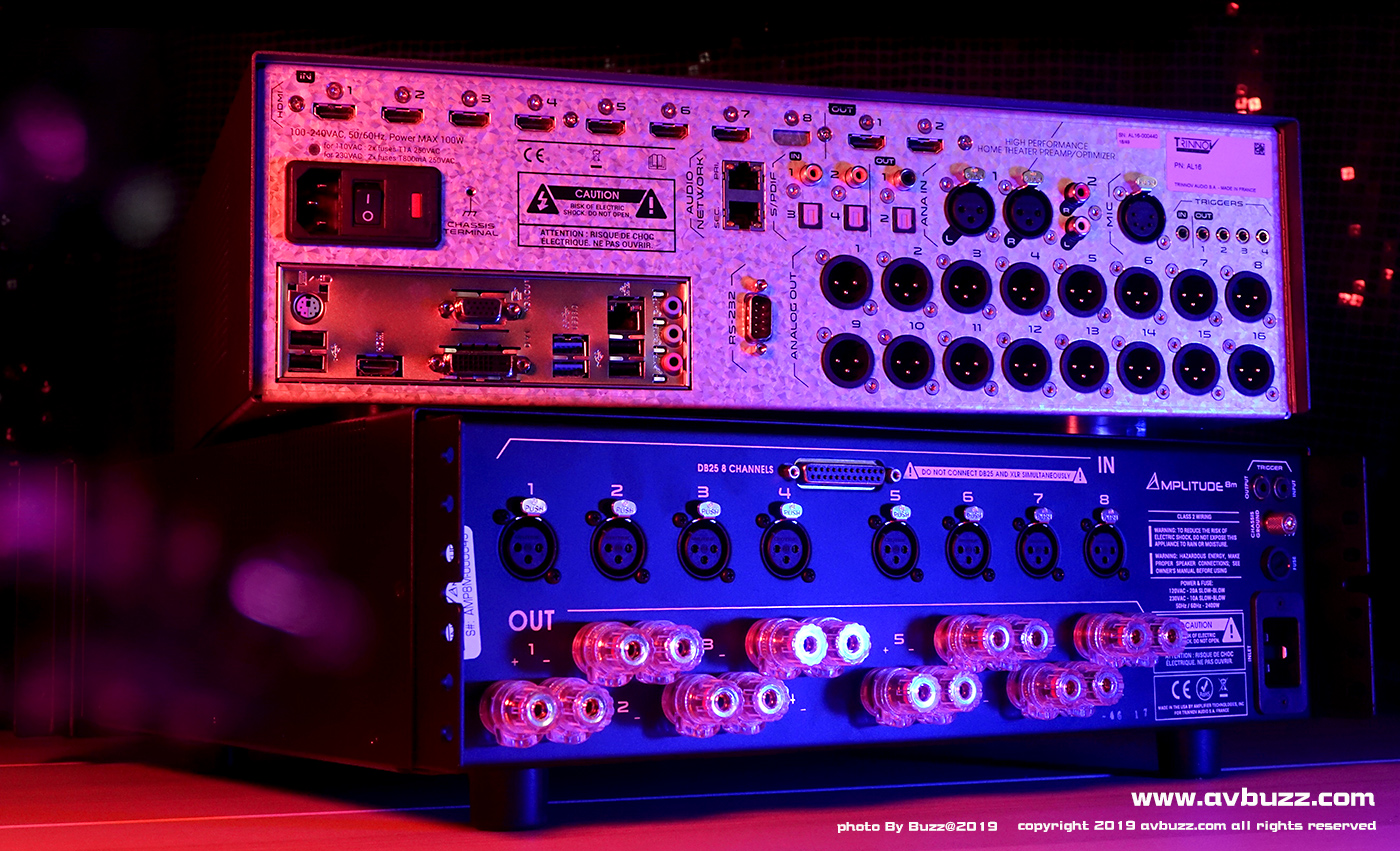

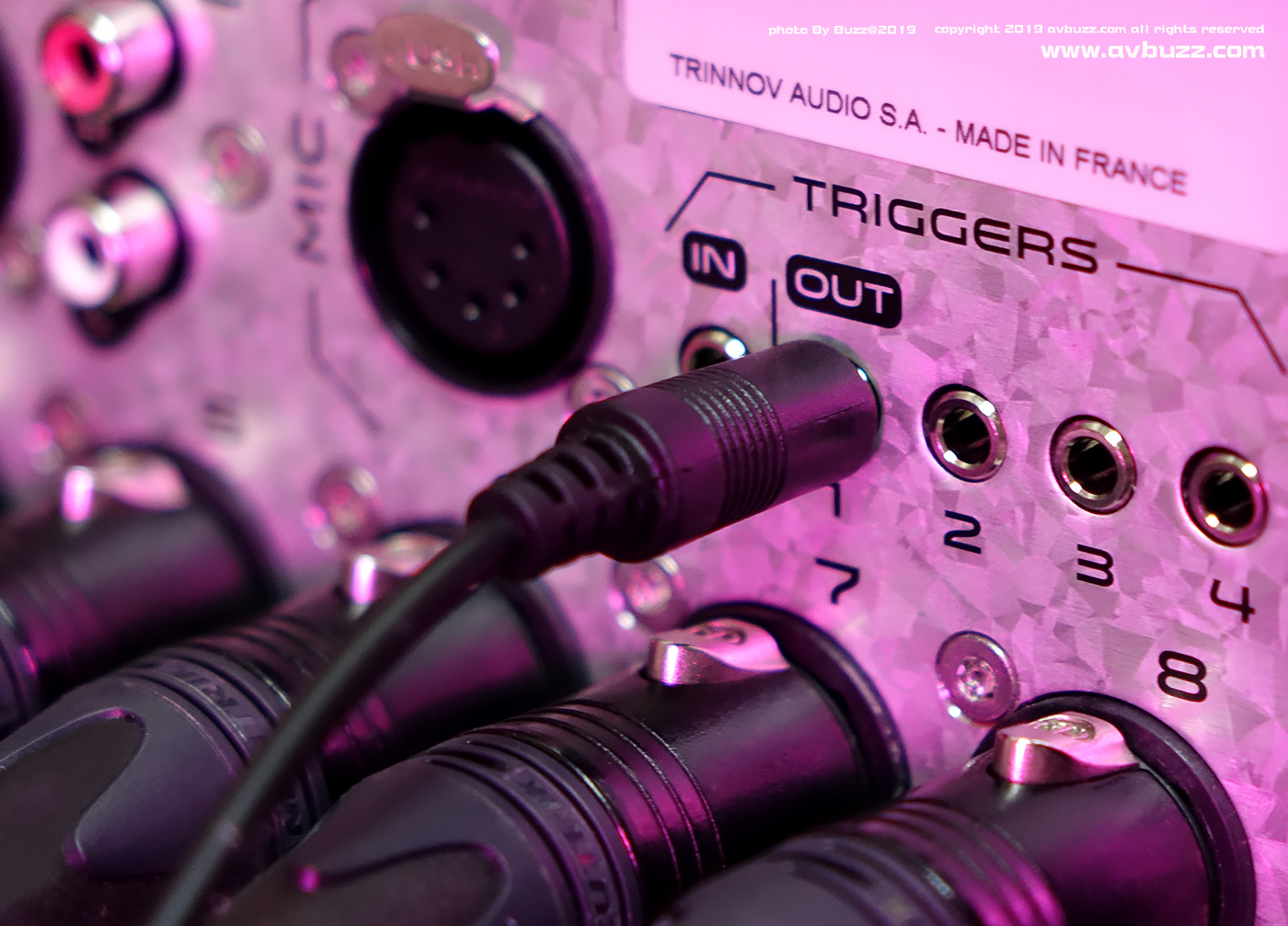

機背 4個 Trigger 輸出的接口,其中一項最基本當然是接上跟機 TRIGGER 線,做到兩機同步開關。

DSC03598

DSC03606


世界做來睇

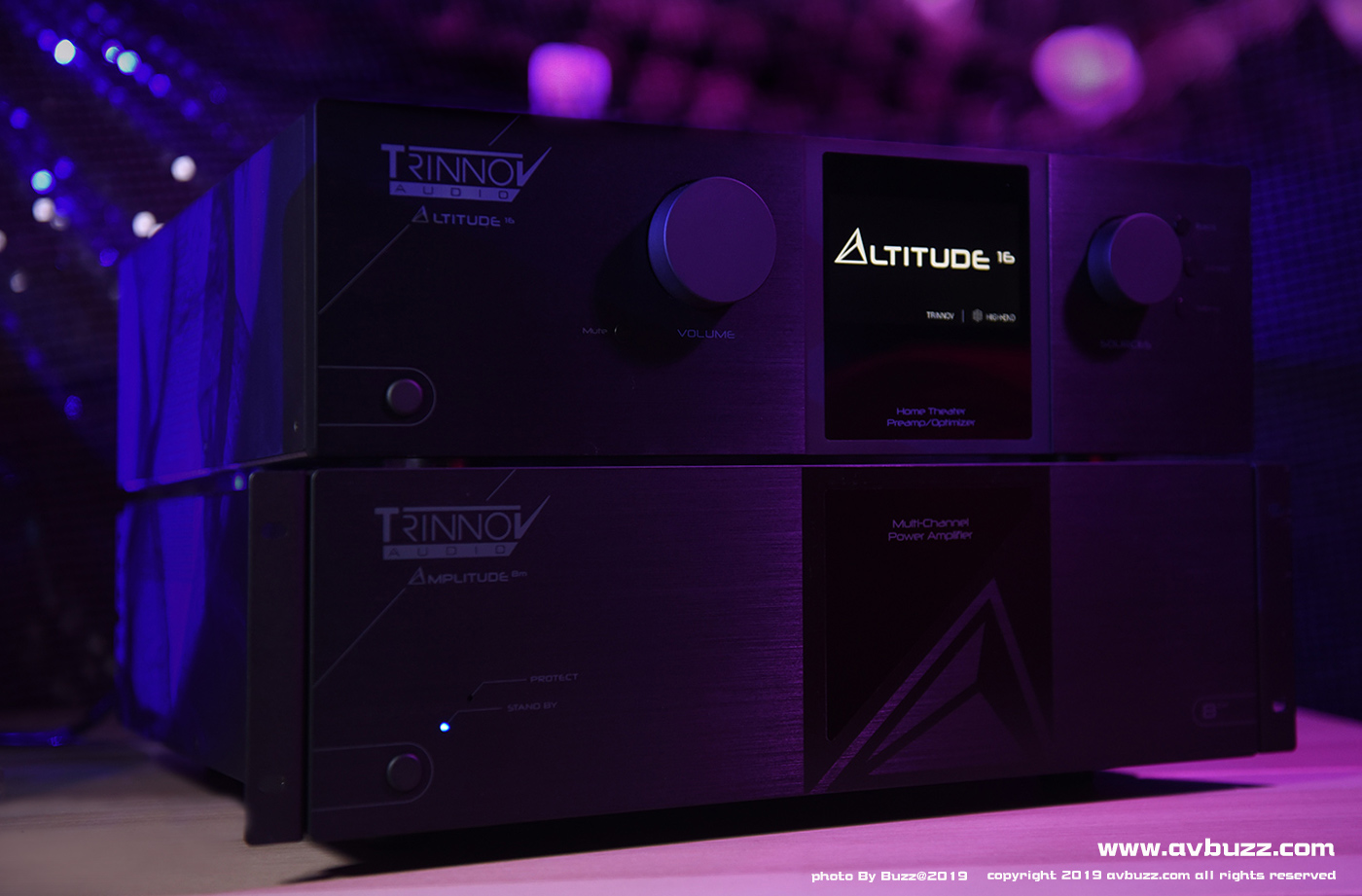

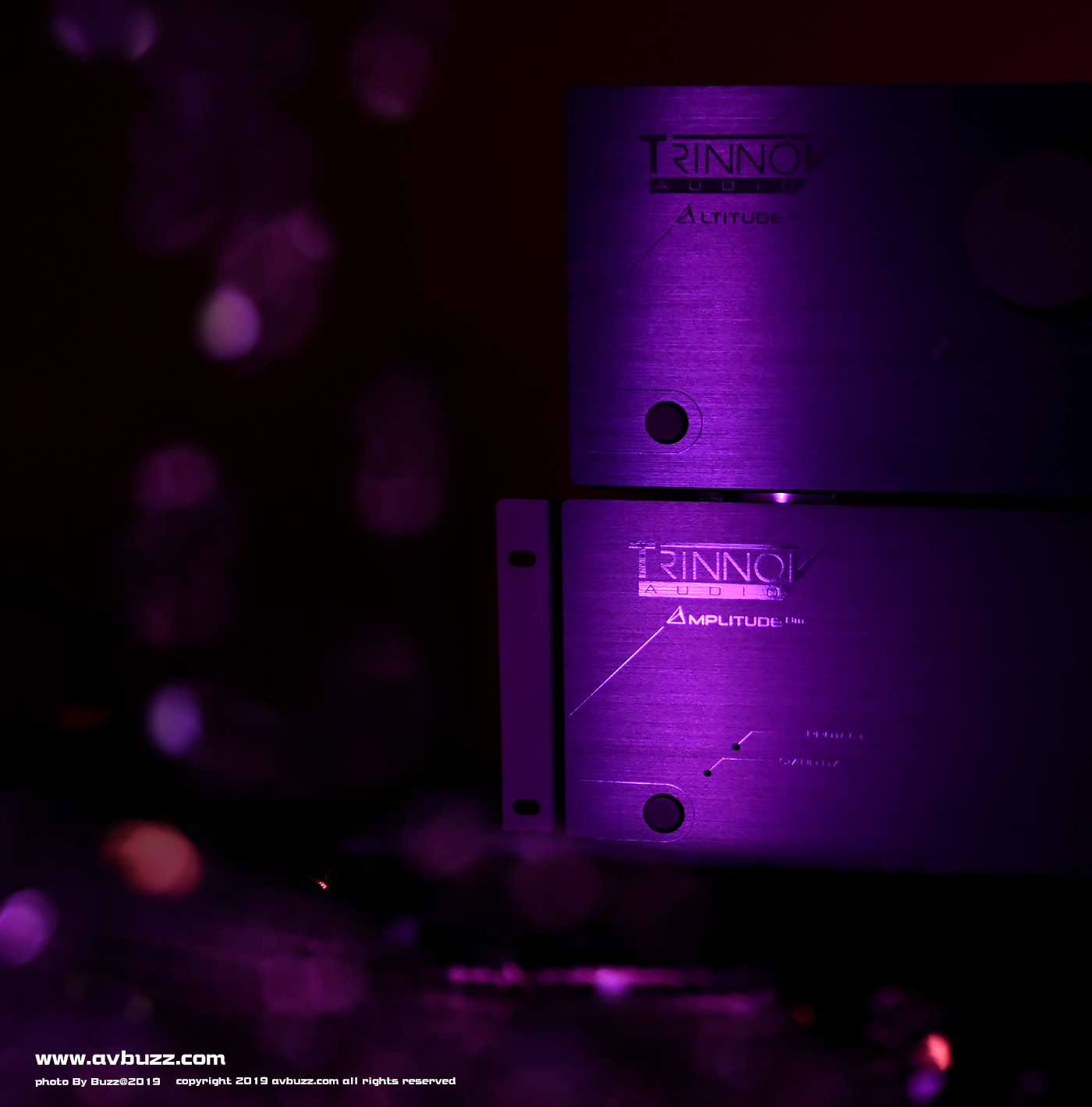

合體照是指定動作,但……….無錯,又來到但的時間了,正所謂錢係搵來洗,世界做來睇,這是我心目中希望見到的 Pose,實際上我唔會如圖咁長期擺放這兩機運作。

ok2


一來我不捨得後級被 11kg ( 24磅 ) 前級壓著,第二是前級機腳並不高,使後級散熱孔被前級底部阻礙,廢熱無法排走,無論對上層的前級或下層的後級,都不是好事。就算是分上下層放在機架內,散熱還不是最好。

127

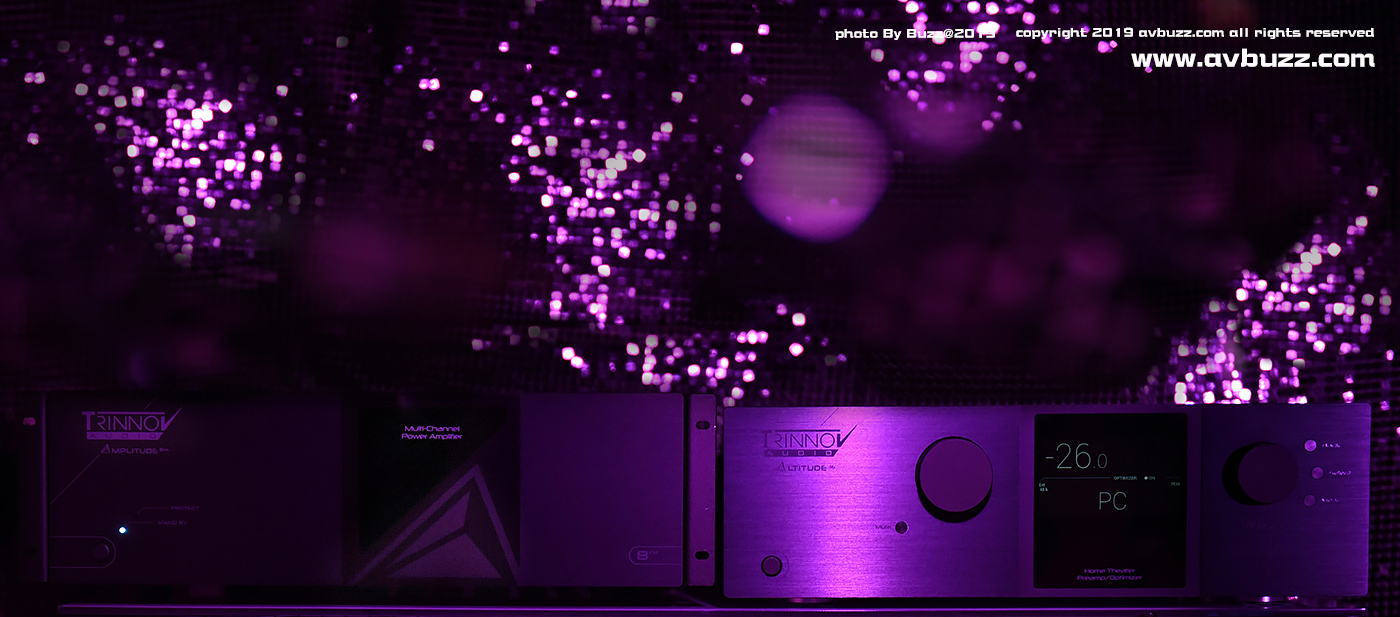

唯一解決方法就是並排一起,放在機架最高一層天台,所以實際是這個擺法。

mkl


待續~~~~~~~

下集和大家分享 Altitude 16 + Amplitude8m 的聲效表現。
