圖 / 文 : 巴斯
去年7月被電腦入侵的我，100%沉醉在HDR軟件解碼madVR亮麗的畫面表現，雖然電腦作訊源其聲效足夠滿足到我需要，但既然 madVR 畫質能帶我離開地球到銀河系，為何聲效不跟貼一起呢?由 Dolby Digital 到 Dolby Atmos ，由 DSP 到 CPU，由日系機到歐洲機，2019年 Trinnov Audio Altitude 16 成為我今後終極的環繞聲處理器。
規格升級
現在是家庭影院音頻規格的戰國時代，三種規格不停的更新發展，要等到三者都成熟才推出一顆最Updated的DSP 芯片，根本無可能或等到天荒地老！所以 Trinnov Audio Altitude 採用軟解碼的方法，真正能夠掌握三大規格不同發展的進度。DTS : X Pro 即將公佈，Auro3D 又說要開發新的Auro Max，軟解碼才是終極的方法令到系統不斷保持在最前衛的狀態，不會買入玩三幾年就過時！
賣點
能持續不斷為影音新規格升級
每個聲道可獨立處理電子分頻
以 CPU 取代 DSP 晶片運算
低頻特定指派
一機多用
16 個聲道自由指派
Optimization 房間音場管理系統
這日米樂數碼影音的 Edmund Lee 為我作首次設定。

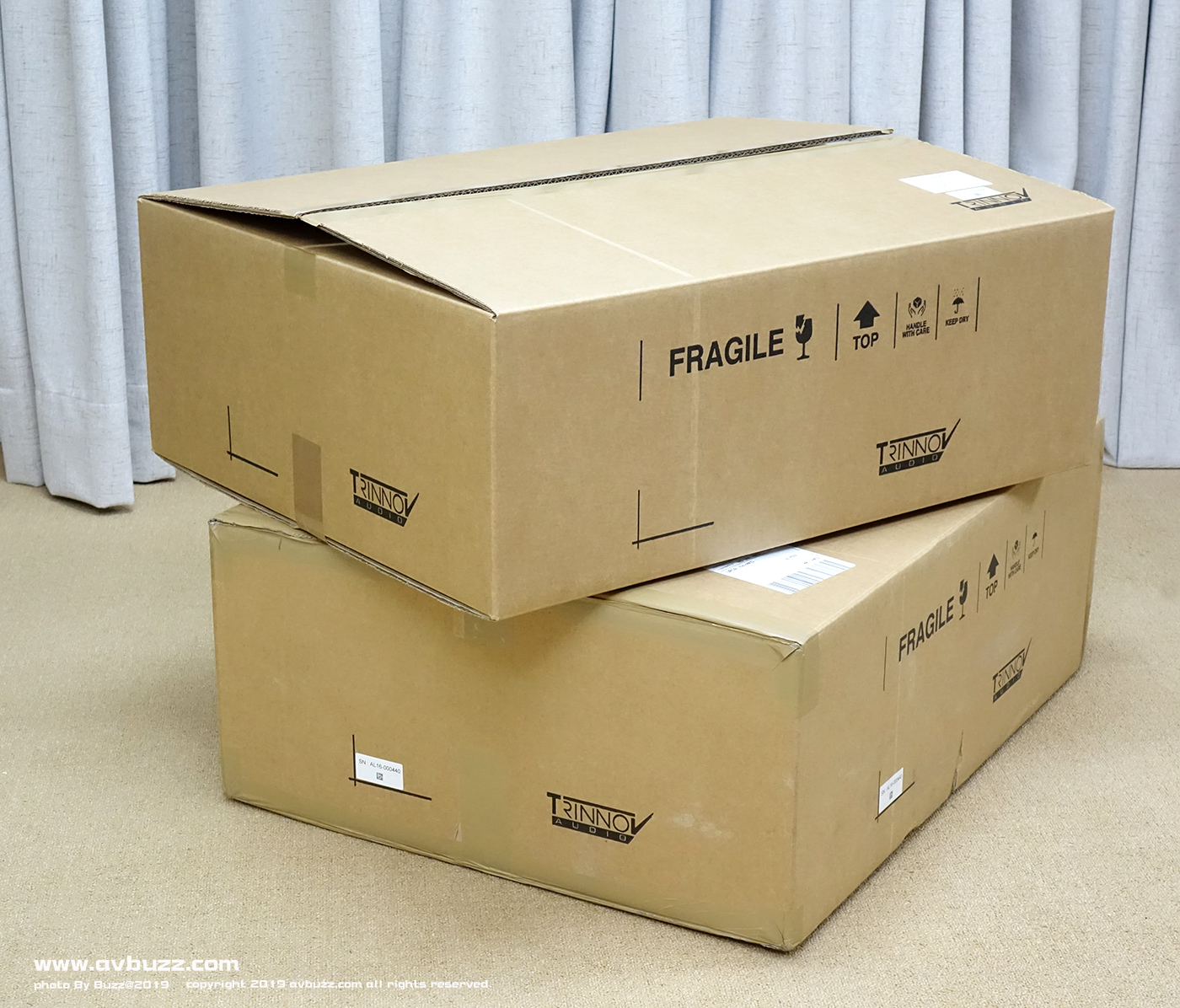

先對付體重 11kg ( 24磅 ) 比較輕的 Trinnov Audio Altitude 16 環繞聲處理器，箱中箱是常態吧。

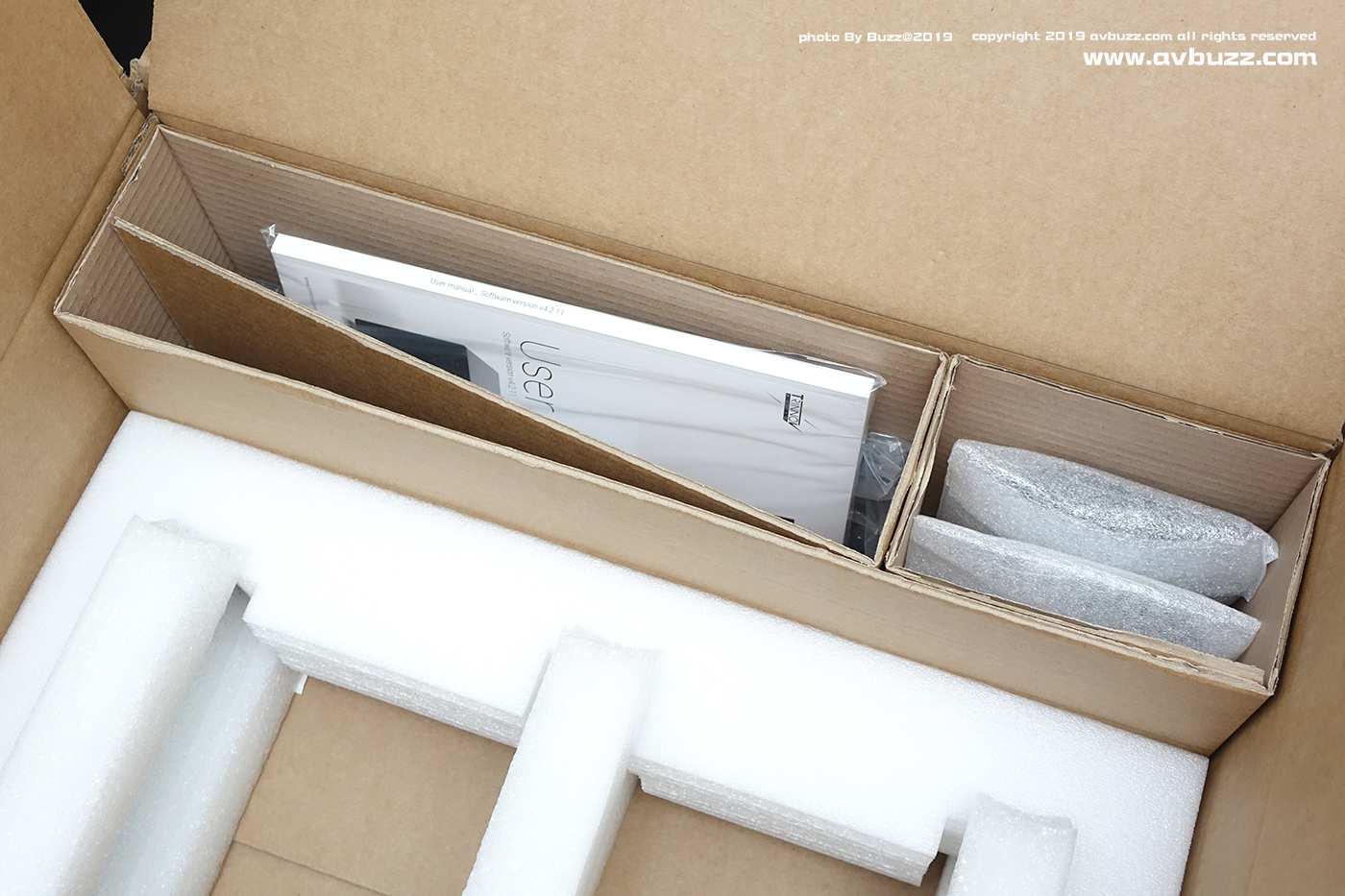

除了機身外，還有附件出現在箱邊位置。

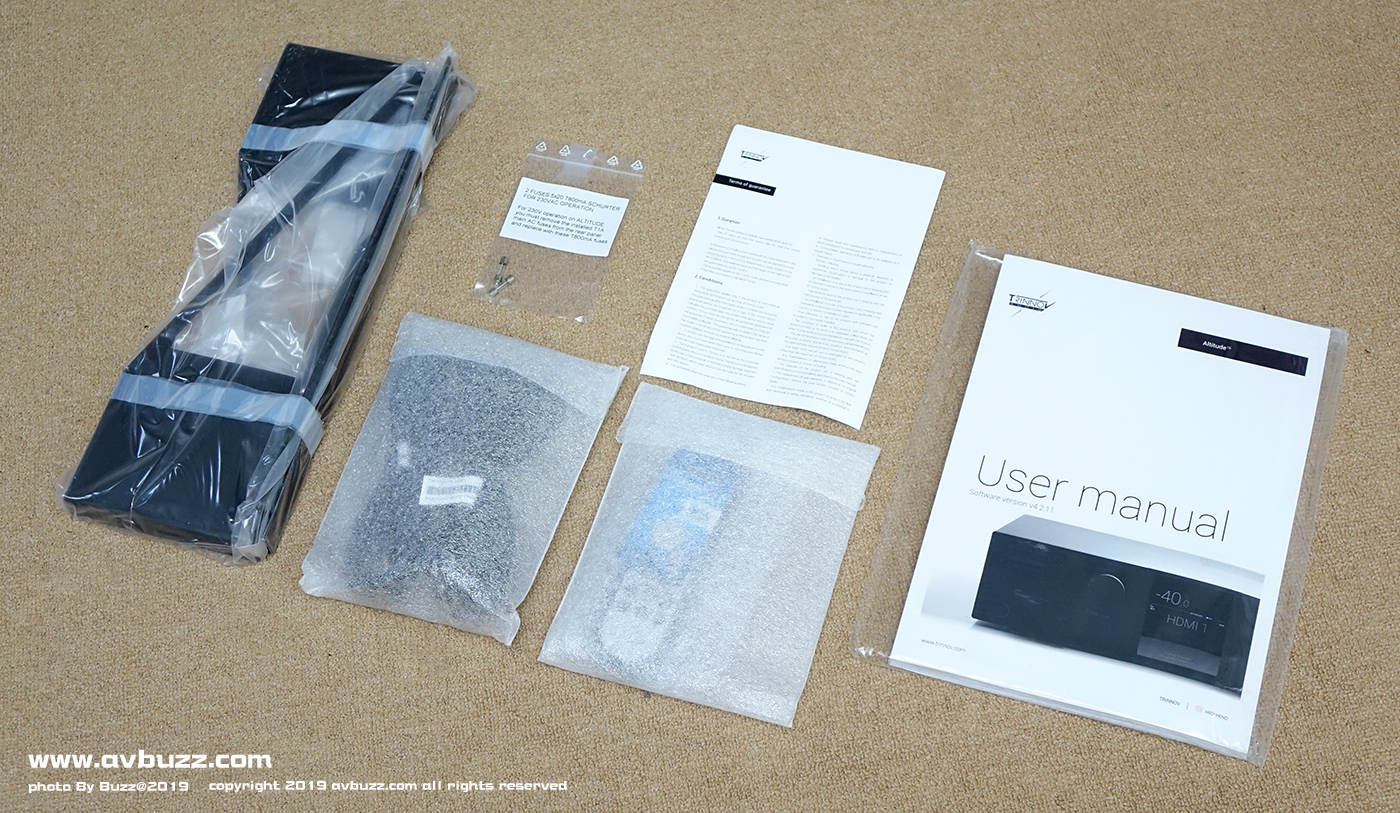

一次過把他們取出來吧 ！

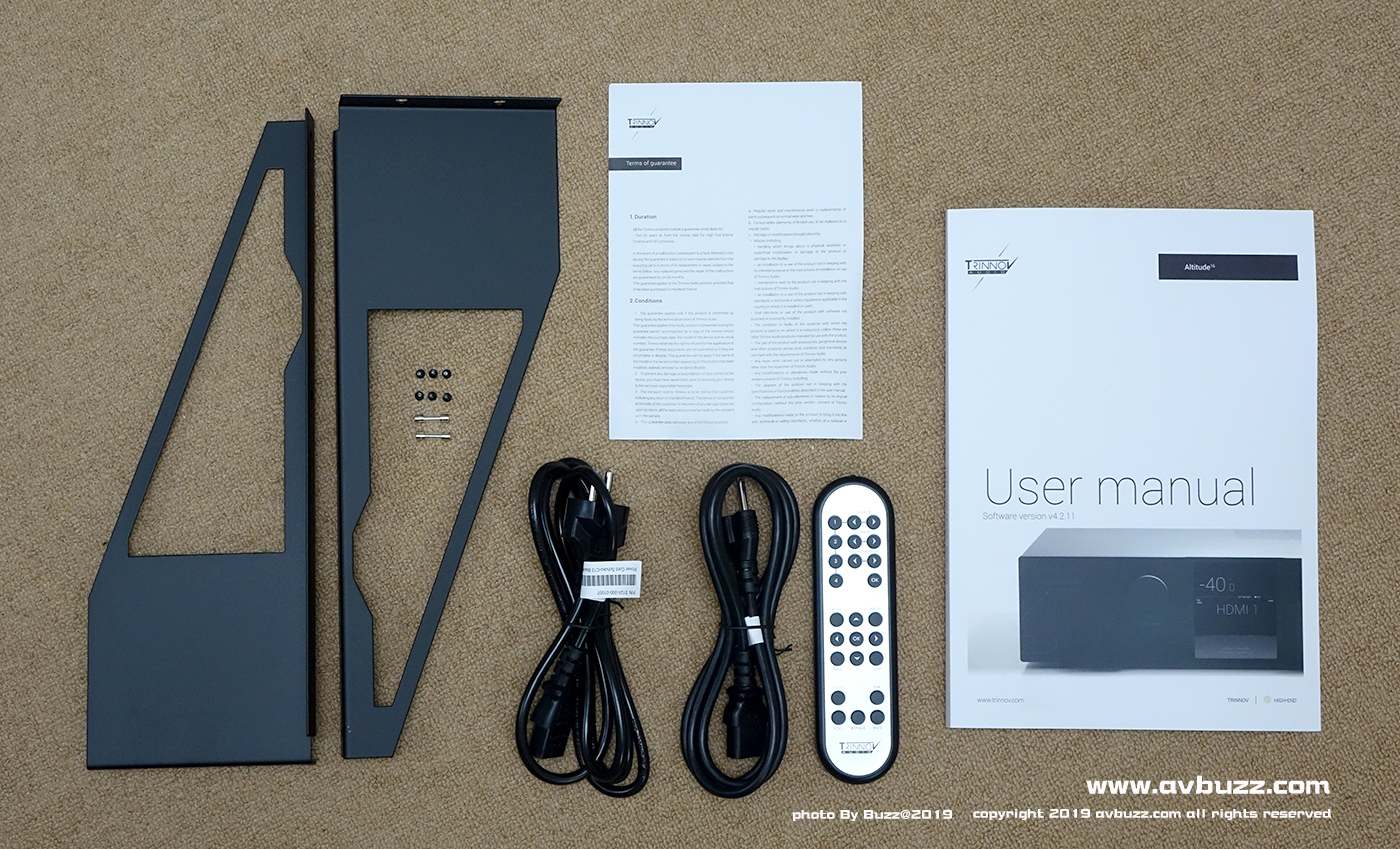

拆走包裝後來個一目了然的合照吧。
遙控

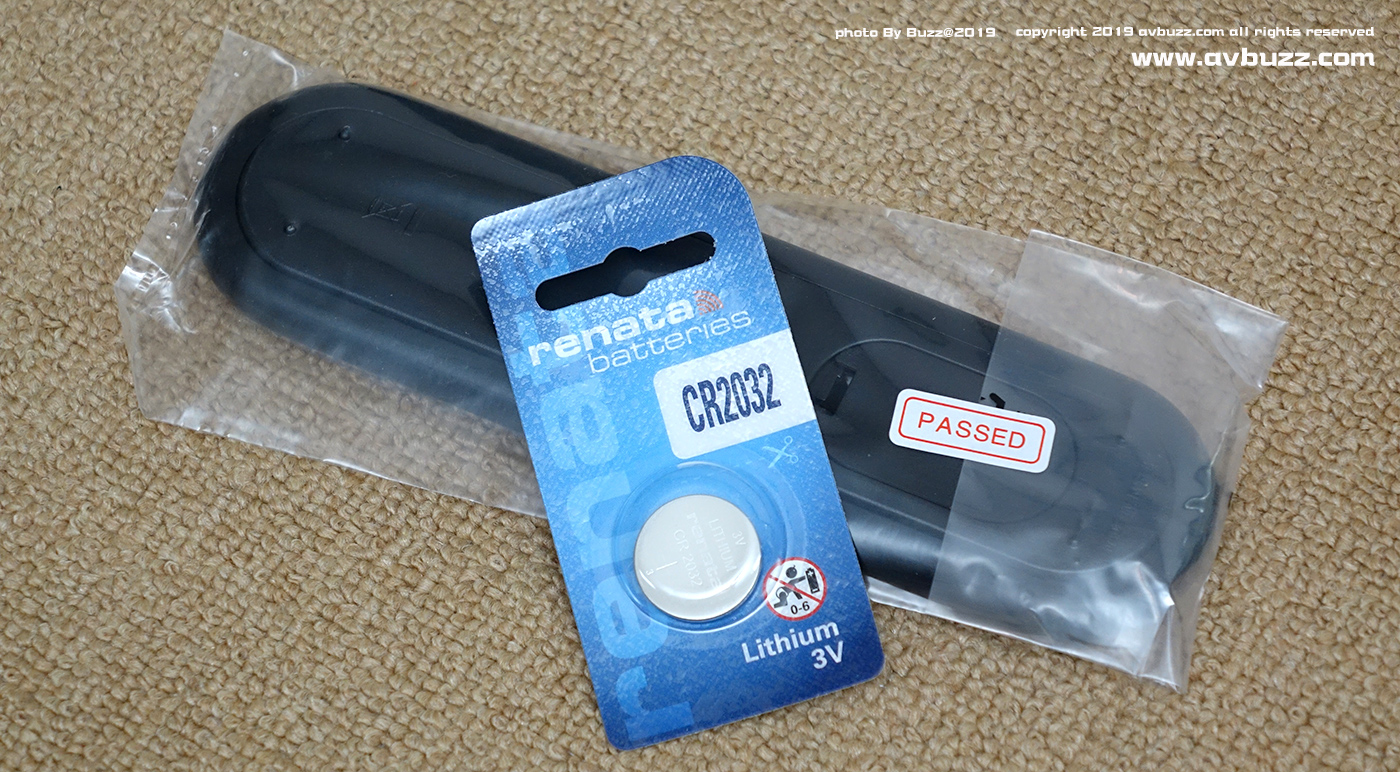

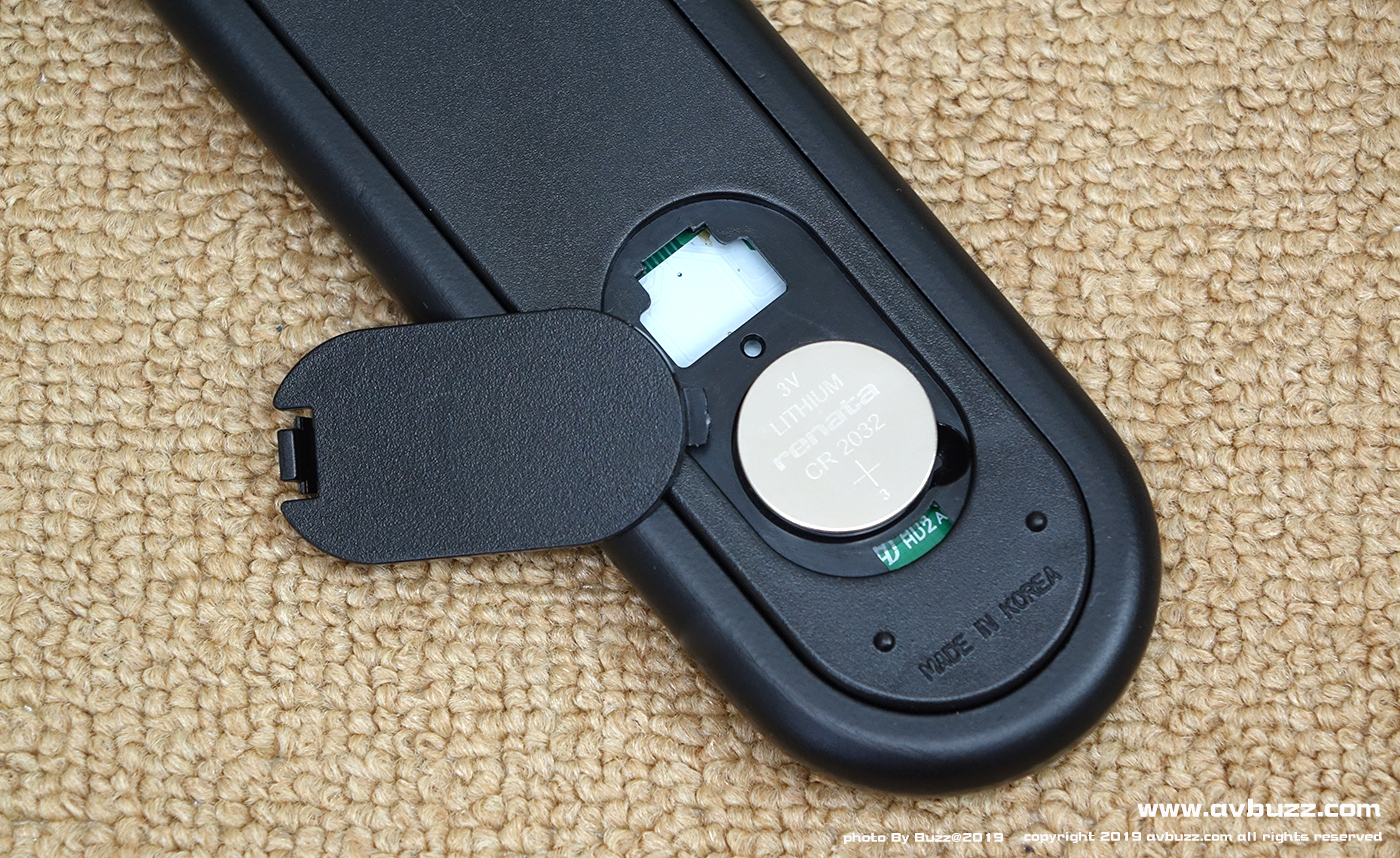

未開封的紅外線遙控，附上 CR2032 鈕形電池。
背面能看到遙控產地來源。

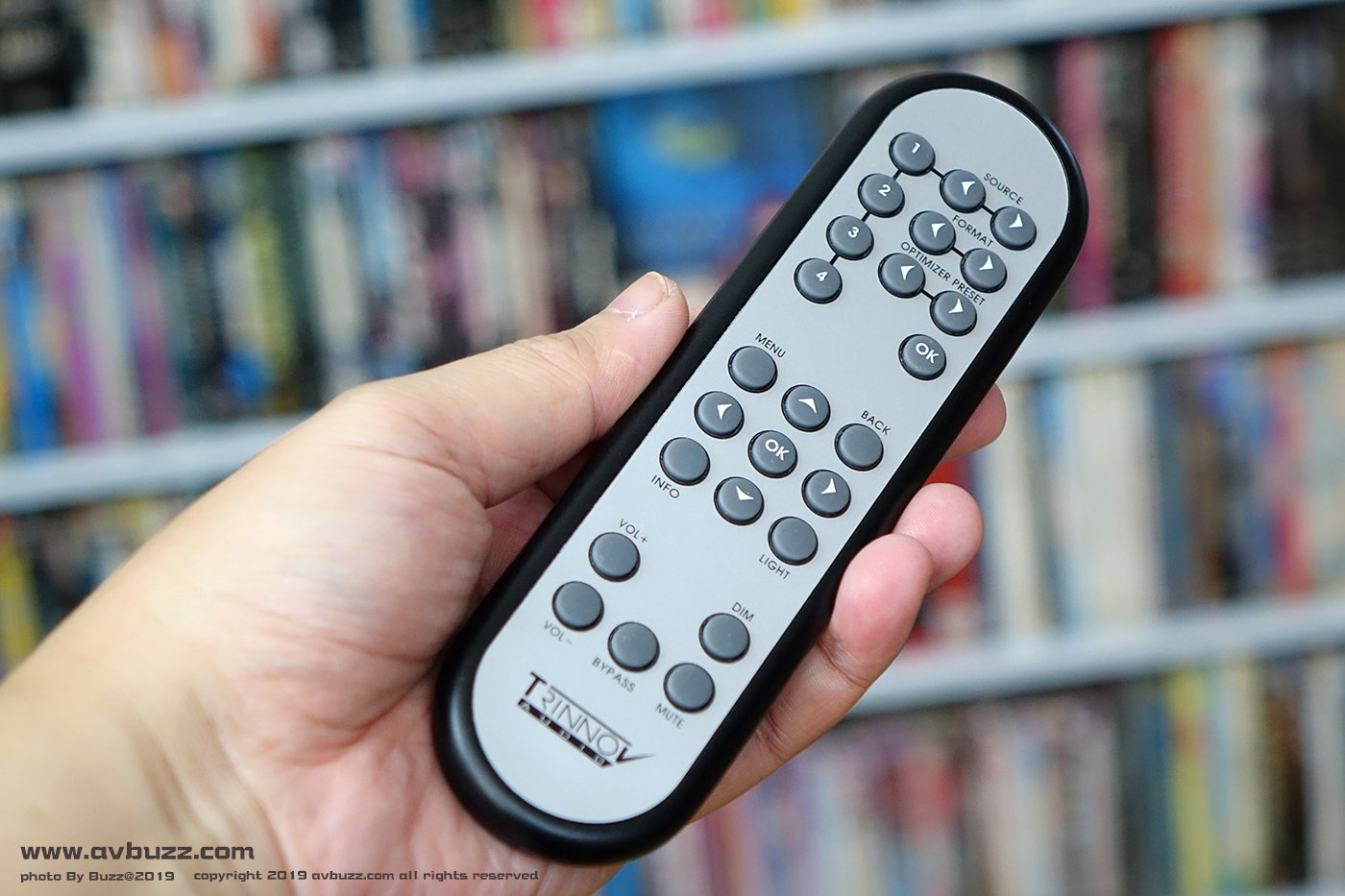

透過手的比例，可大約猜想到實物大小。

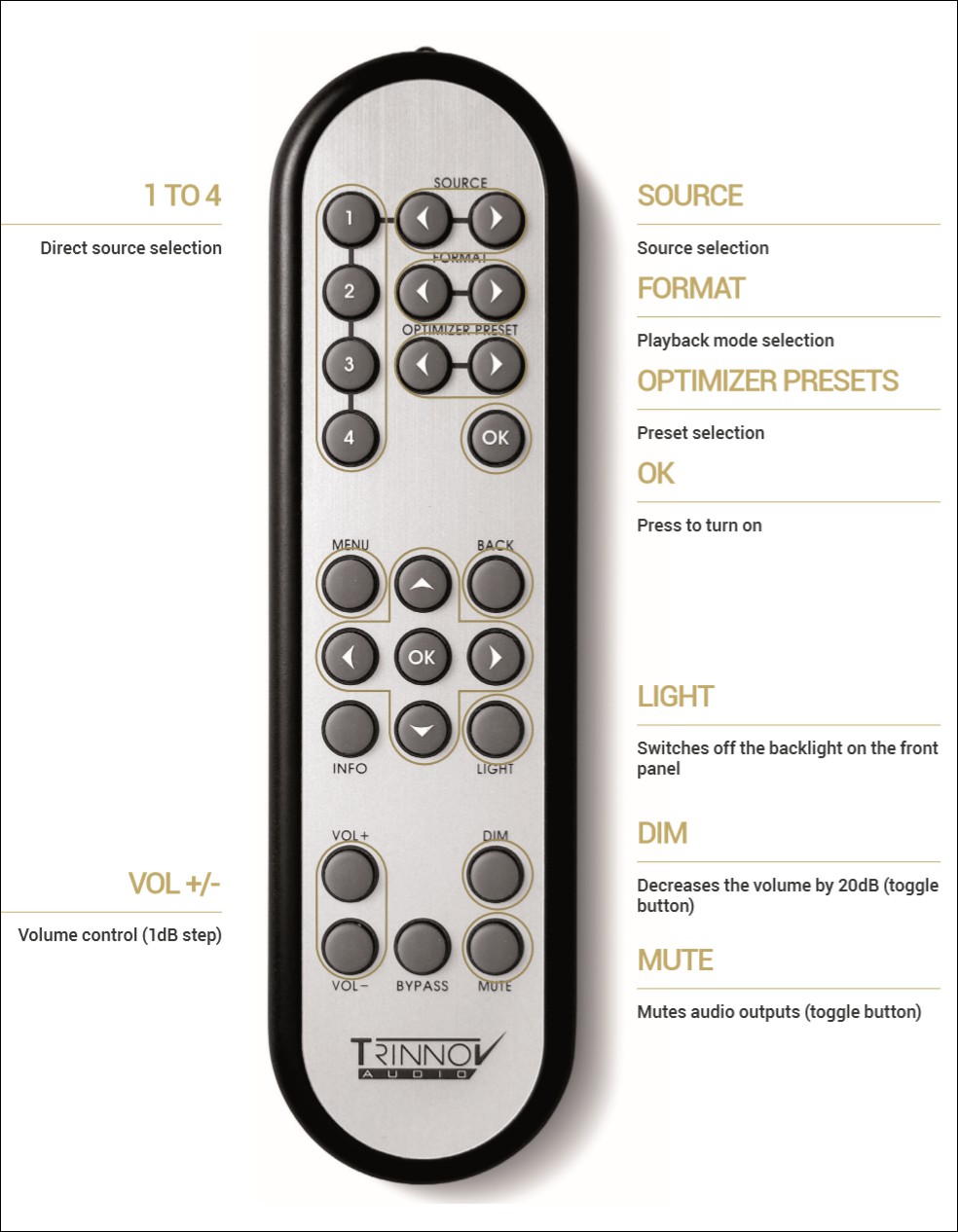

功能? 葵花實典第3章14節有提到。

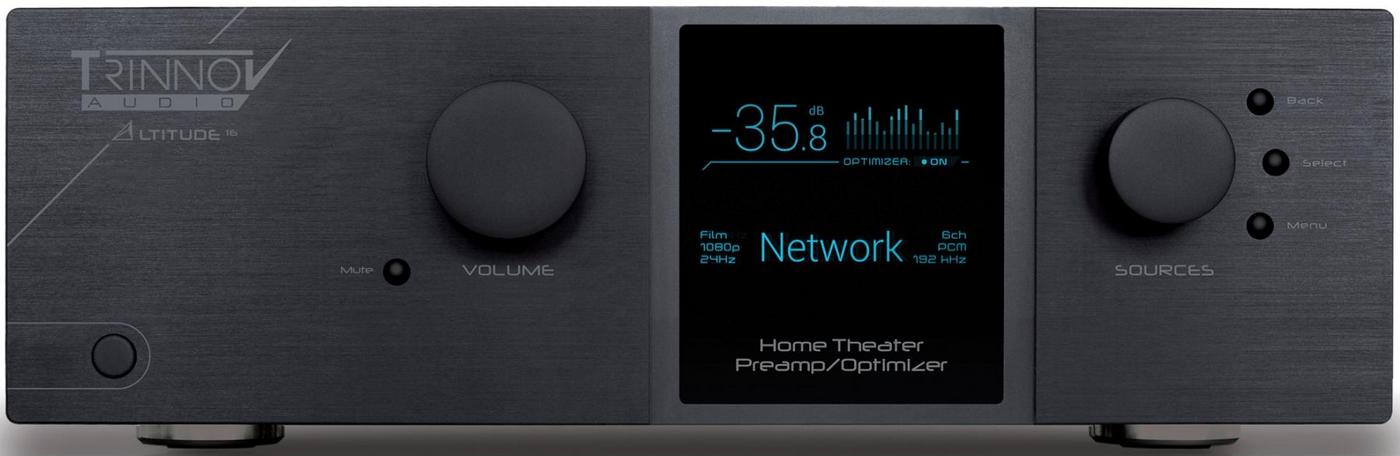

Altitude 16

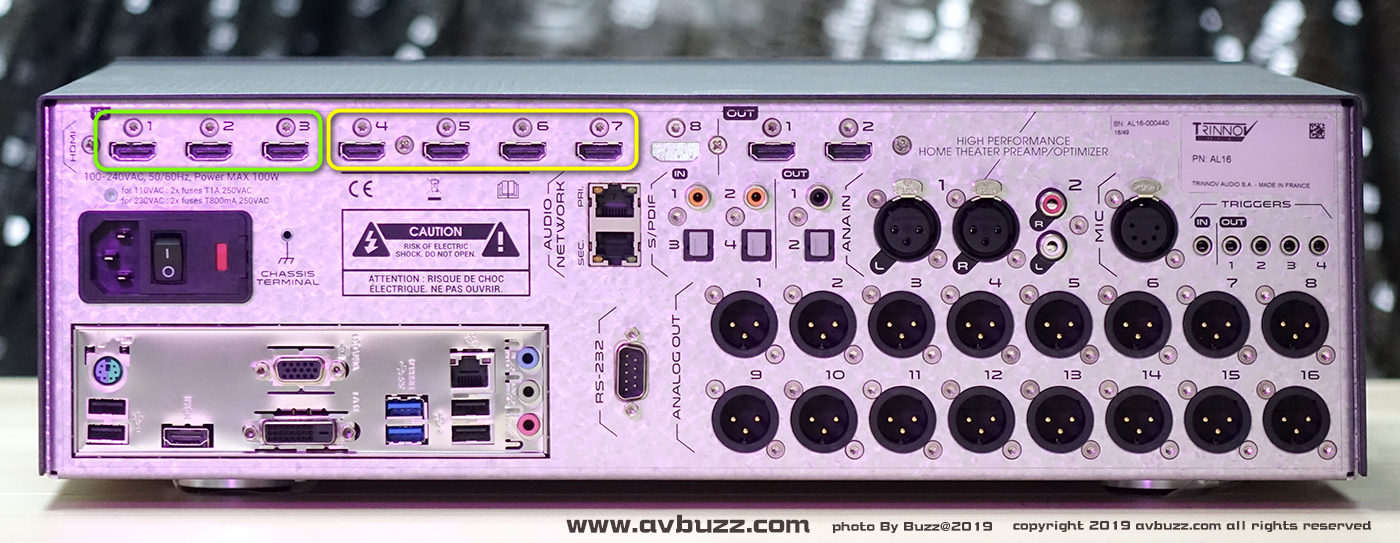

作為一部16聲道前級環繞聲處理器，背面提供，數碼輸入: 2組光纖，2組同軸●數碼輸出 : 1組光纖，1組同軸●模擬輸入：1組XLR平衡，1組RCA●模擬輸出：16組XLR平衡
HDMI 7入2出

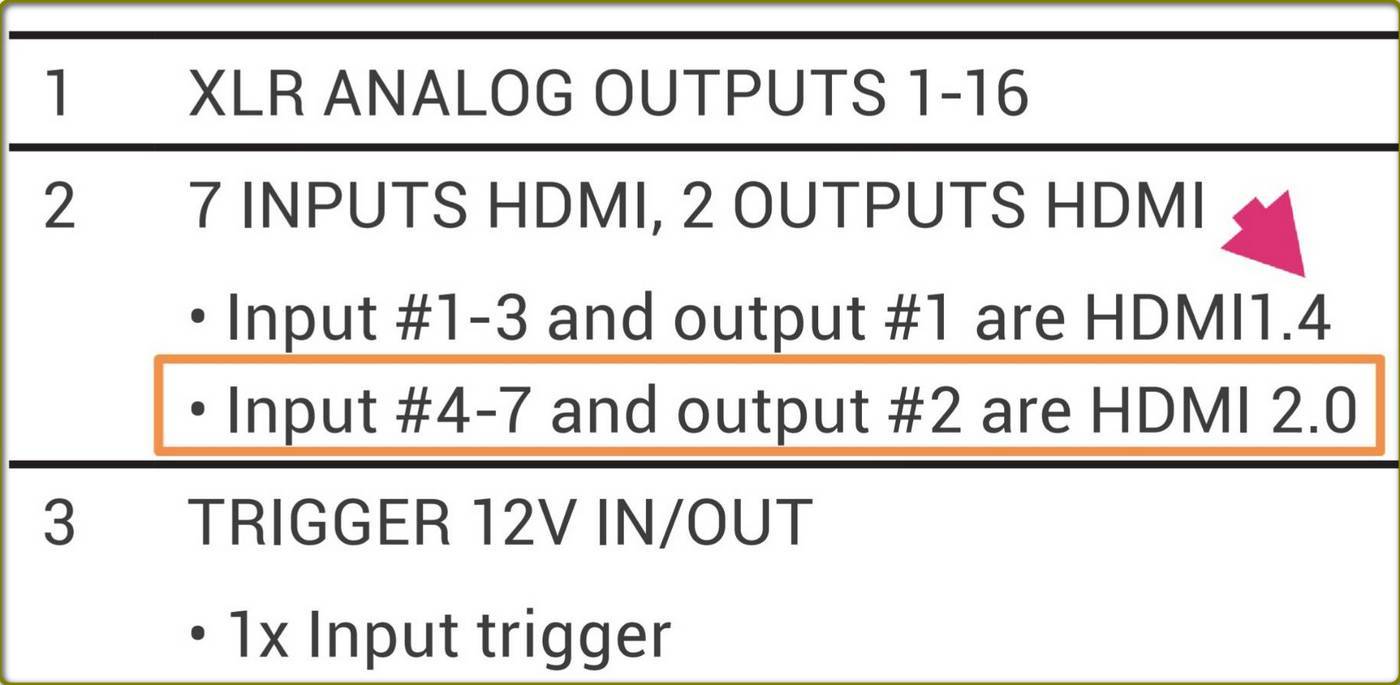

葵花寶典第七章十二節有提到 7組HDMI 輸入接口， 1-3 支援 HDMI 1.4，而4-7 支援 HDMI 2.0。輸出方面，HDMI 1支援HDMI 1.4 / HDCP 1.4 ，而HDMI 2支援 HDMI 2.0/ HDCP 2.0。
所以我起手式並不是把電腦和OPPO UDP-205依次序接入HDMI 1 與 HDMI 2，而是 HDMI 4 或之後接口。

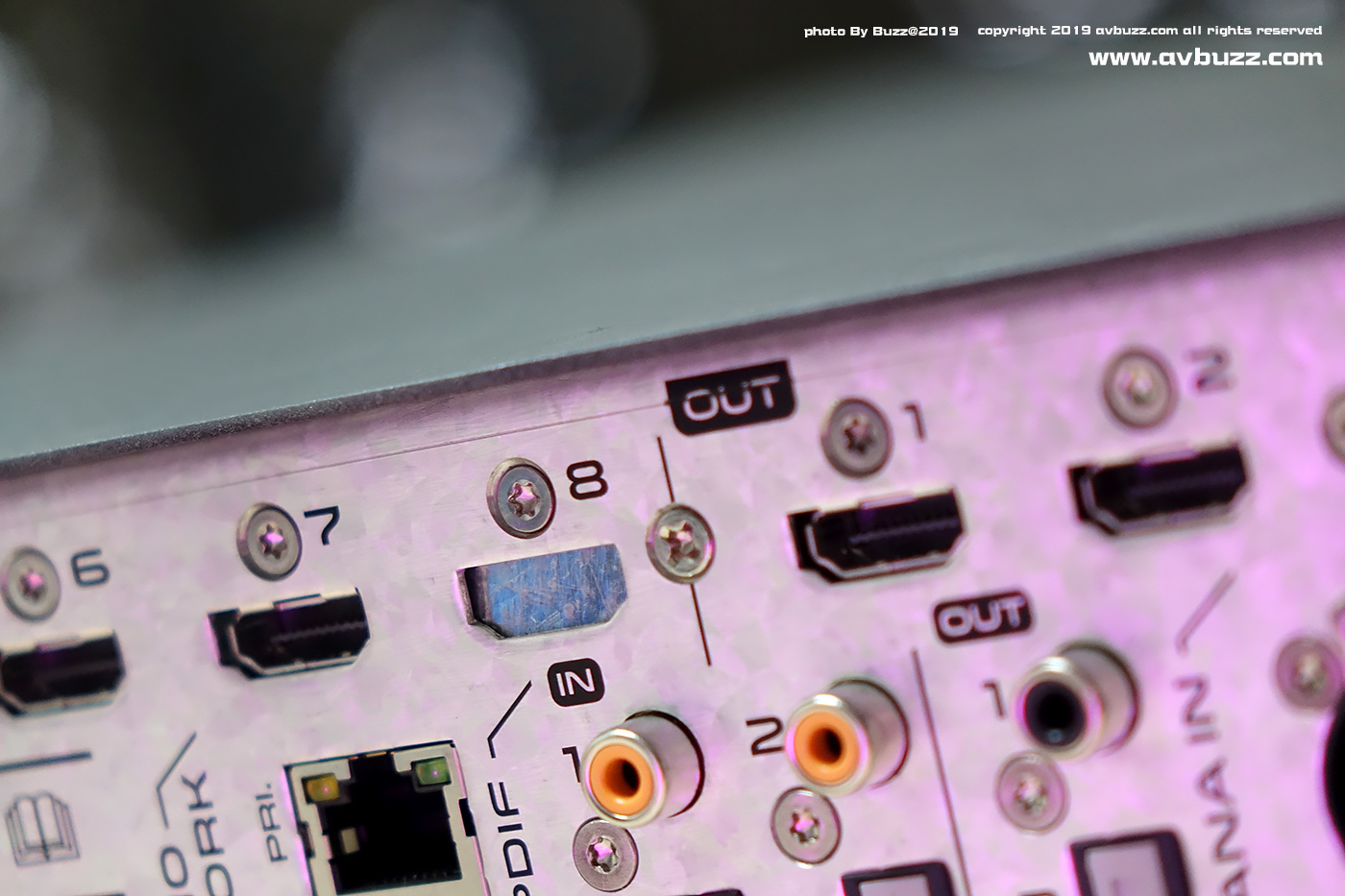

細心的朋友一定留意到被封印的 HDMI 8，我幻想是預留作日後硬件升級之用。

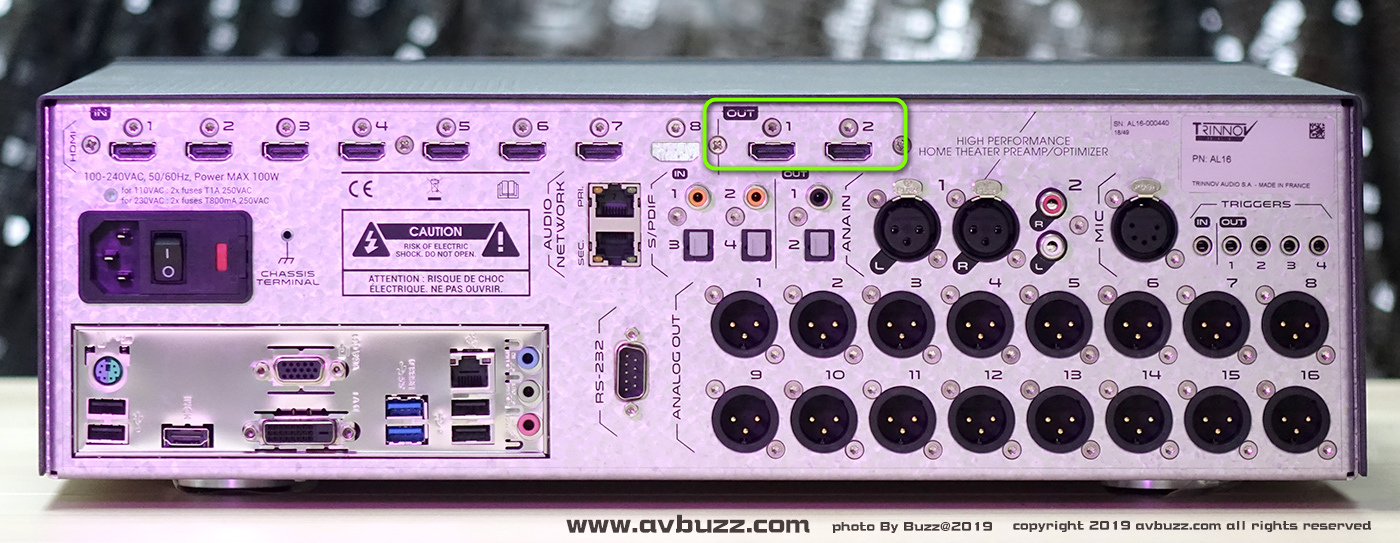

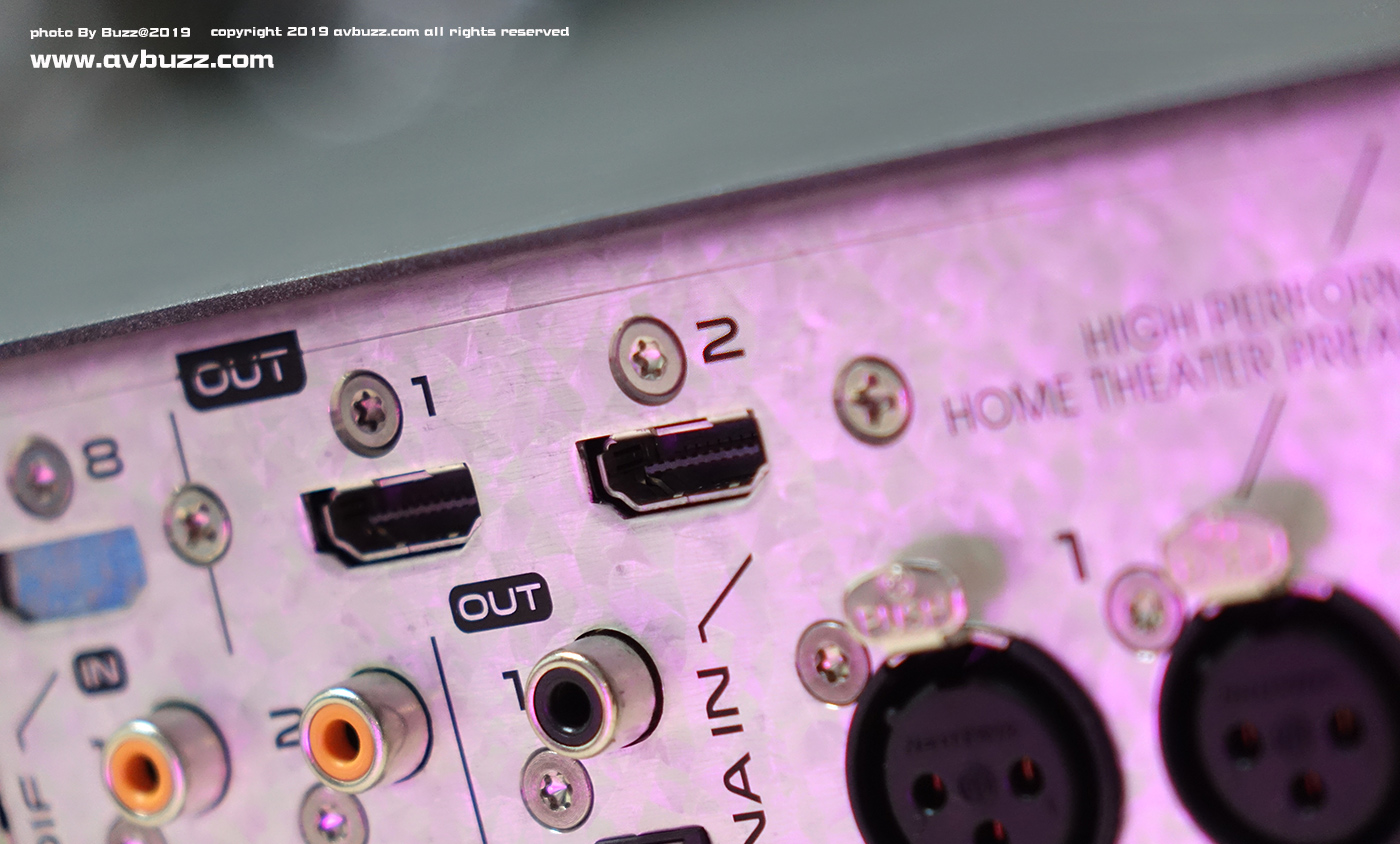

HDMI輸出
輸出口也不是先接HDMI 1，反而是接 HDMI 2。
如上述提到過，因為 HDMI 1支援HDMI 1.4 / HDCP 1.4 ，而HDMI 2支援 HDMI 2.0/ HDCP 2.0。

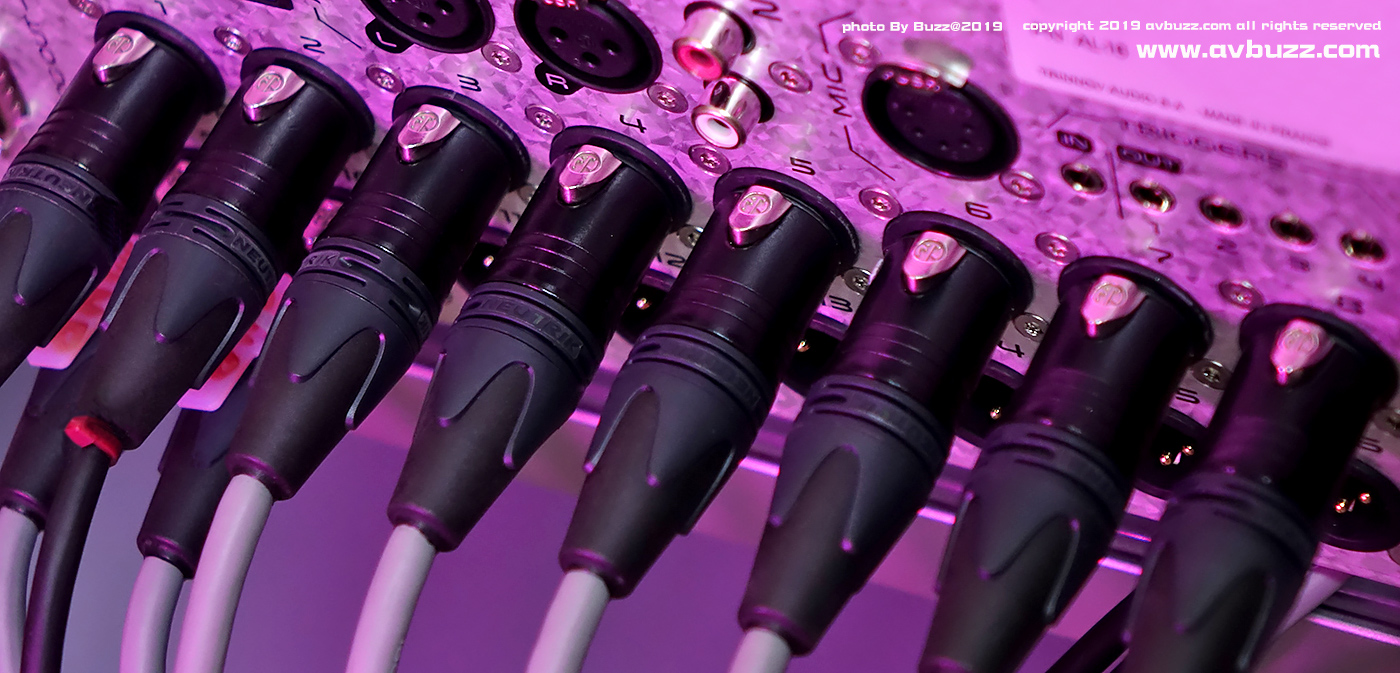

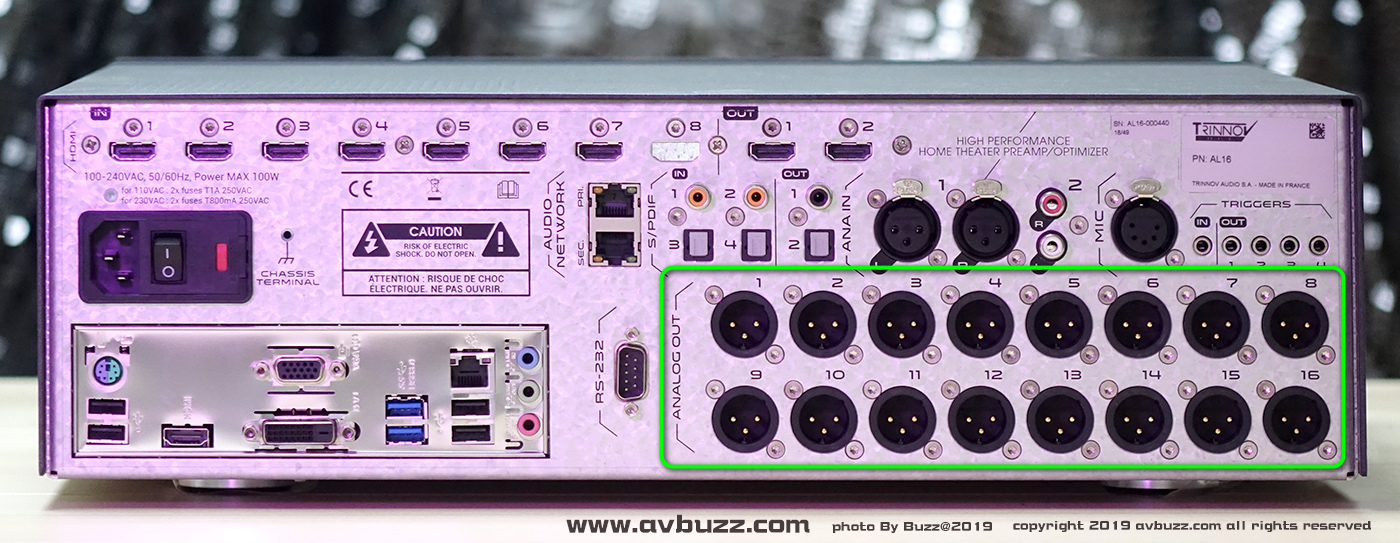

16 組 XLR
16 組XLR平衡端子輸出。
10聲道

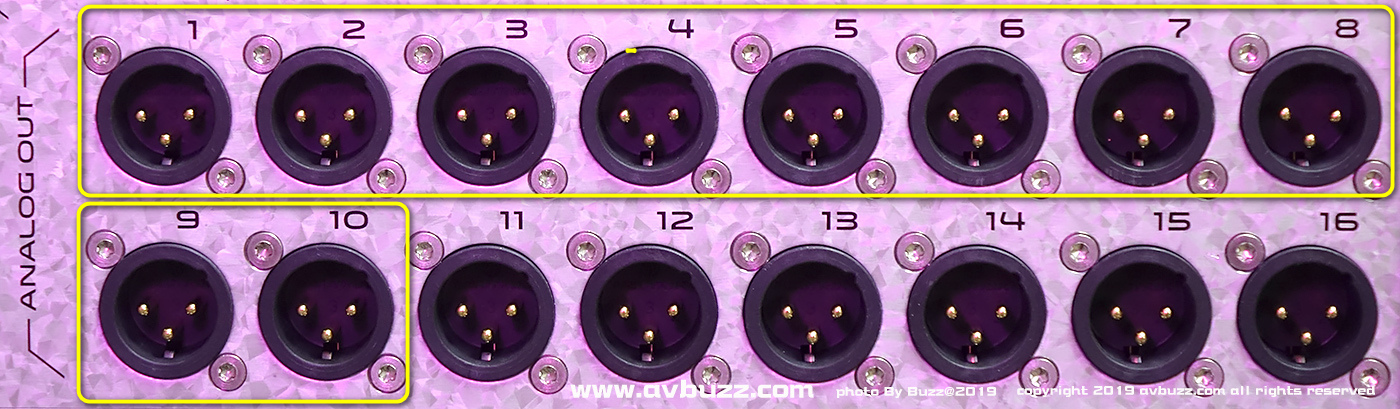

由於家中器材組合只用上 5.1.4 = 10個聲道，所以只接 1-10 就足夠。

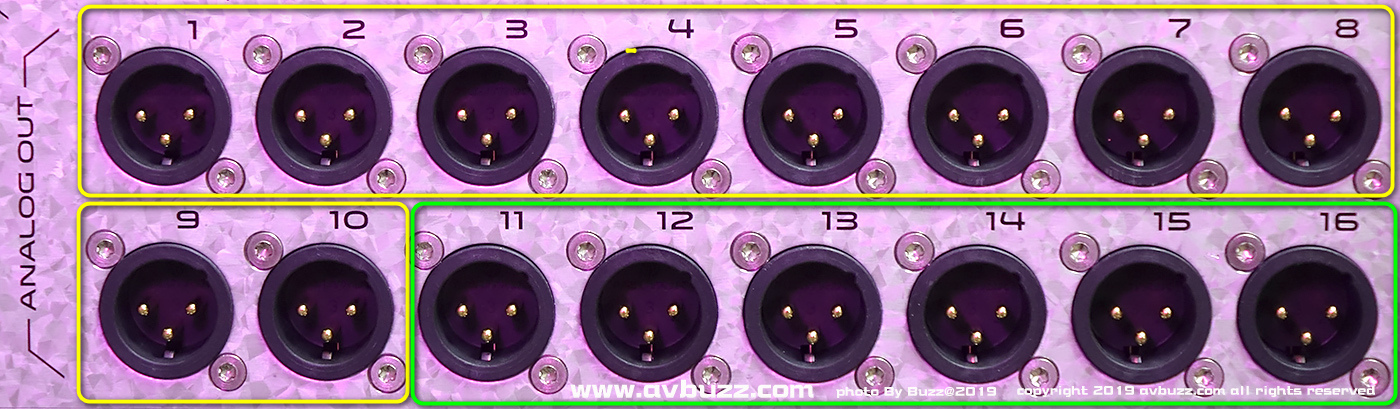

最強伸延
Altitude 16 賣點之一，就是一機多房用，假設用家以頭10個聲道作為 5.1.4後，用戶還可利用餘下6個聲道接駁多一套 5.1 系統。當然是分開運作，不可能兩套系統一起運作 ( 廢話 ) 。由於 Altitude 16 可用 VNC app 透過 wifi 操作，前級和喇叭就算不在同一個房間，也能操作如常。

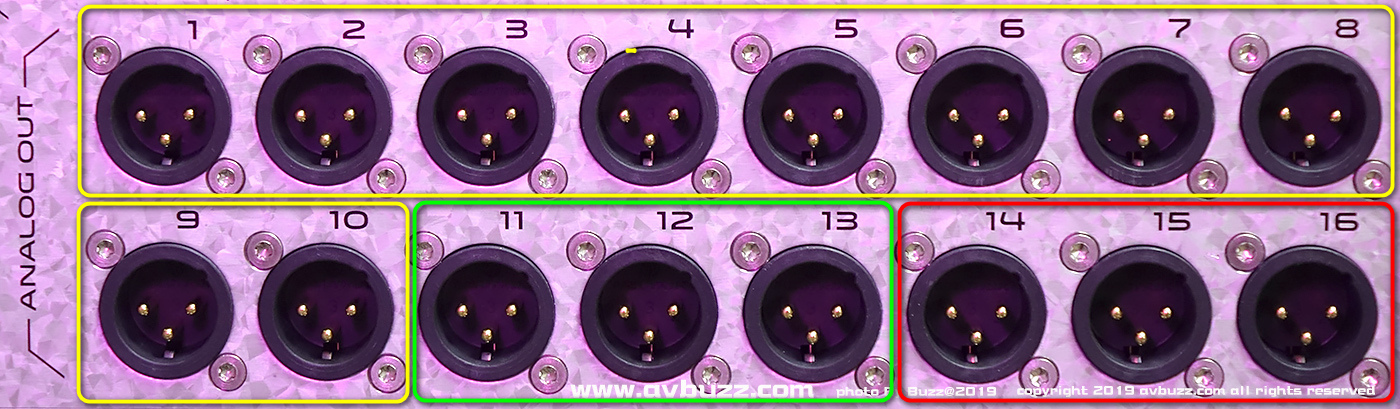

3房
又或者接駁多兩套2.1聲道系統，分佈在睡房和書房……..等等。
4房

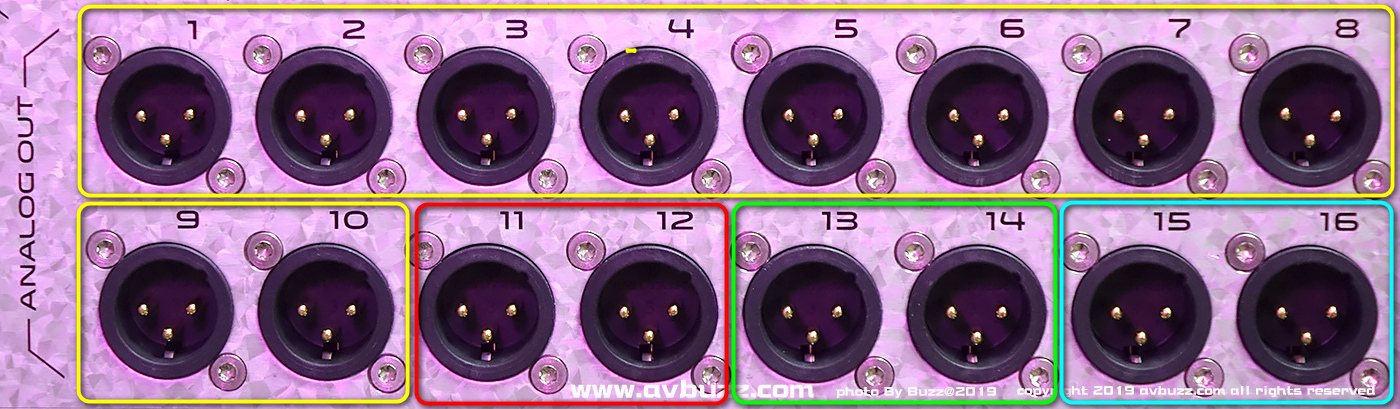

又或者頭10個聲道作為 5.1.4後，用戶還可利用餘下6個聲道接駁多3套兩聲道系統，分佈在客廳，書房，廚房。又或者接上6個低音炮也無不可，組合之多不能盡錄，以上只是部份聯想組合，原諒我長氣一點，以上的分組伸延接駁，全都可透過咪頭作個別聲場調節並儲存使用。 一機多用也就是這機價值所在之一。
保險絲

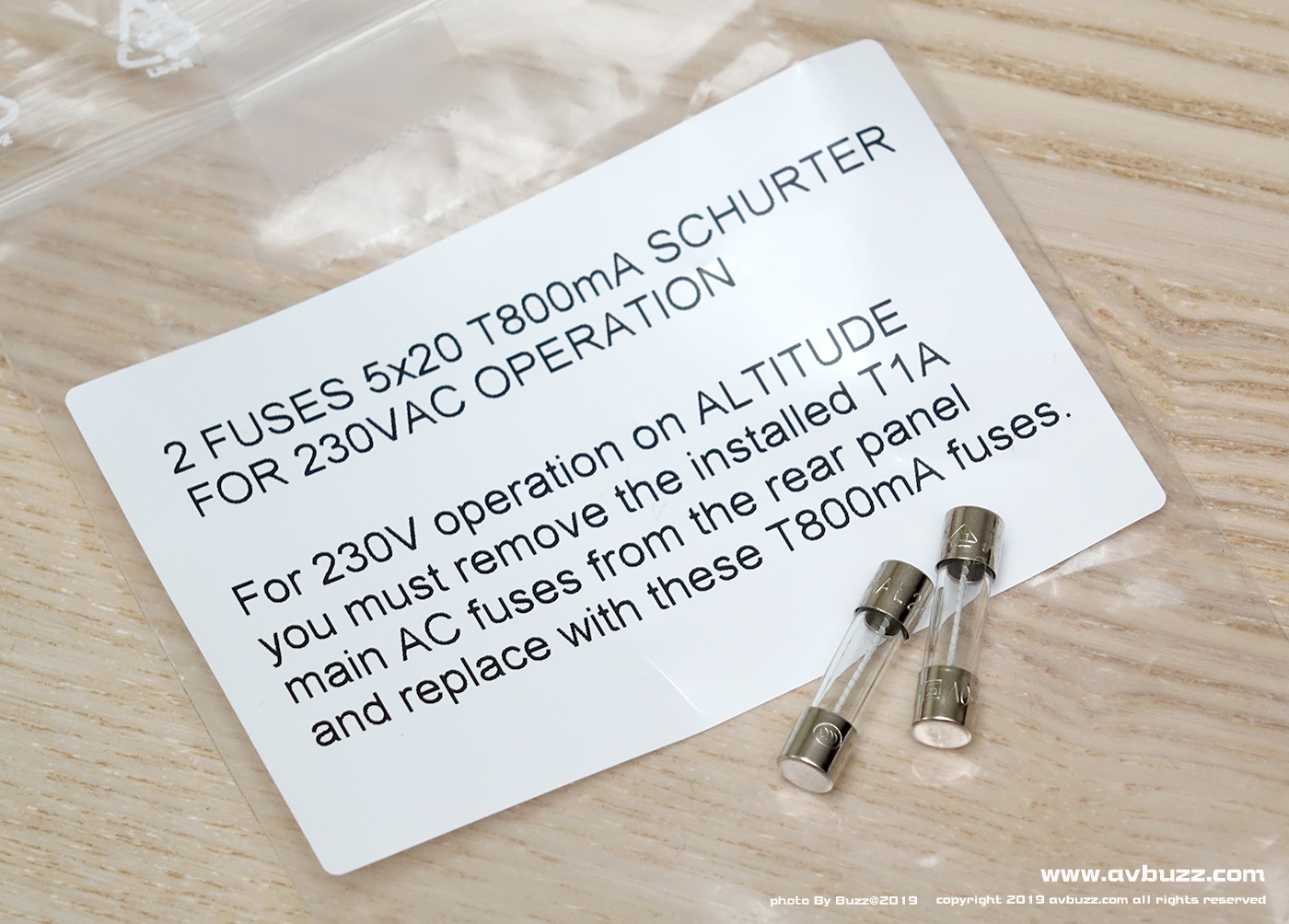

附件當中有一錦囊，單看字跡我認得是出自唐伯虎手筆，內文提到一對保險絲。

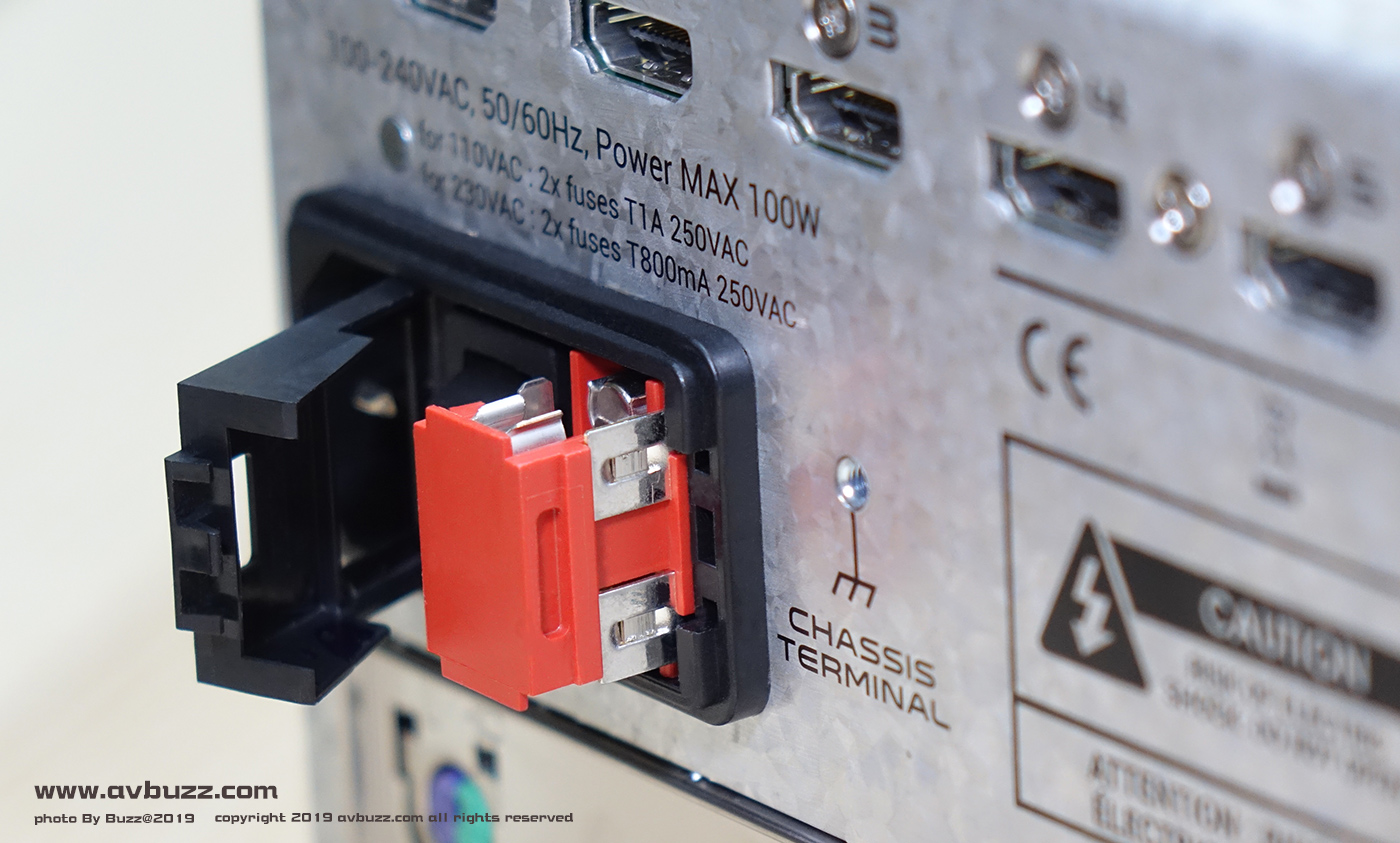

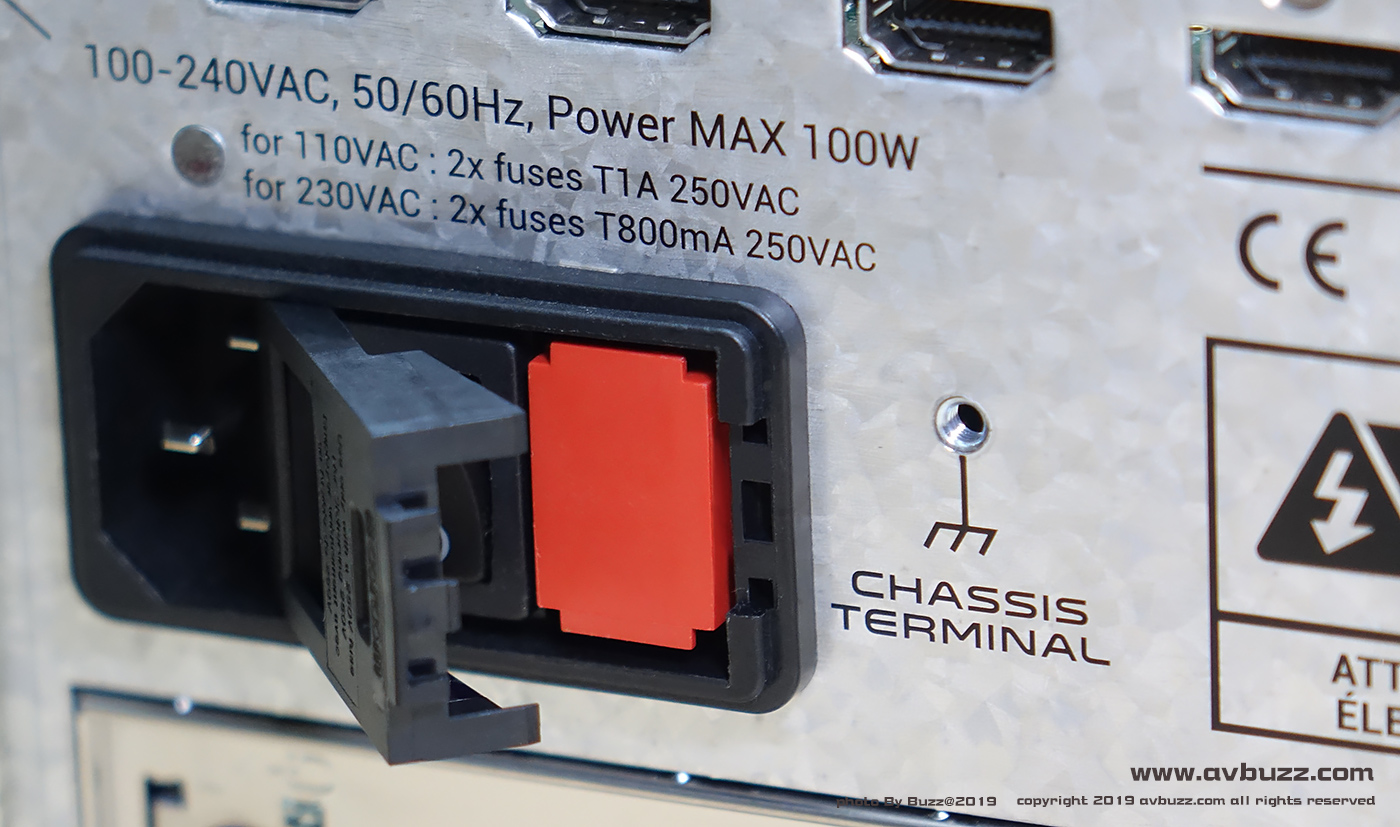

看看機背IEC電源插口上的提示，便明白何解跟來額外兩條保險絲，先把倉門打開。
再把保險絲盒取出。

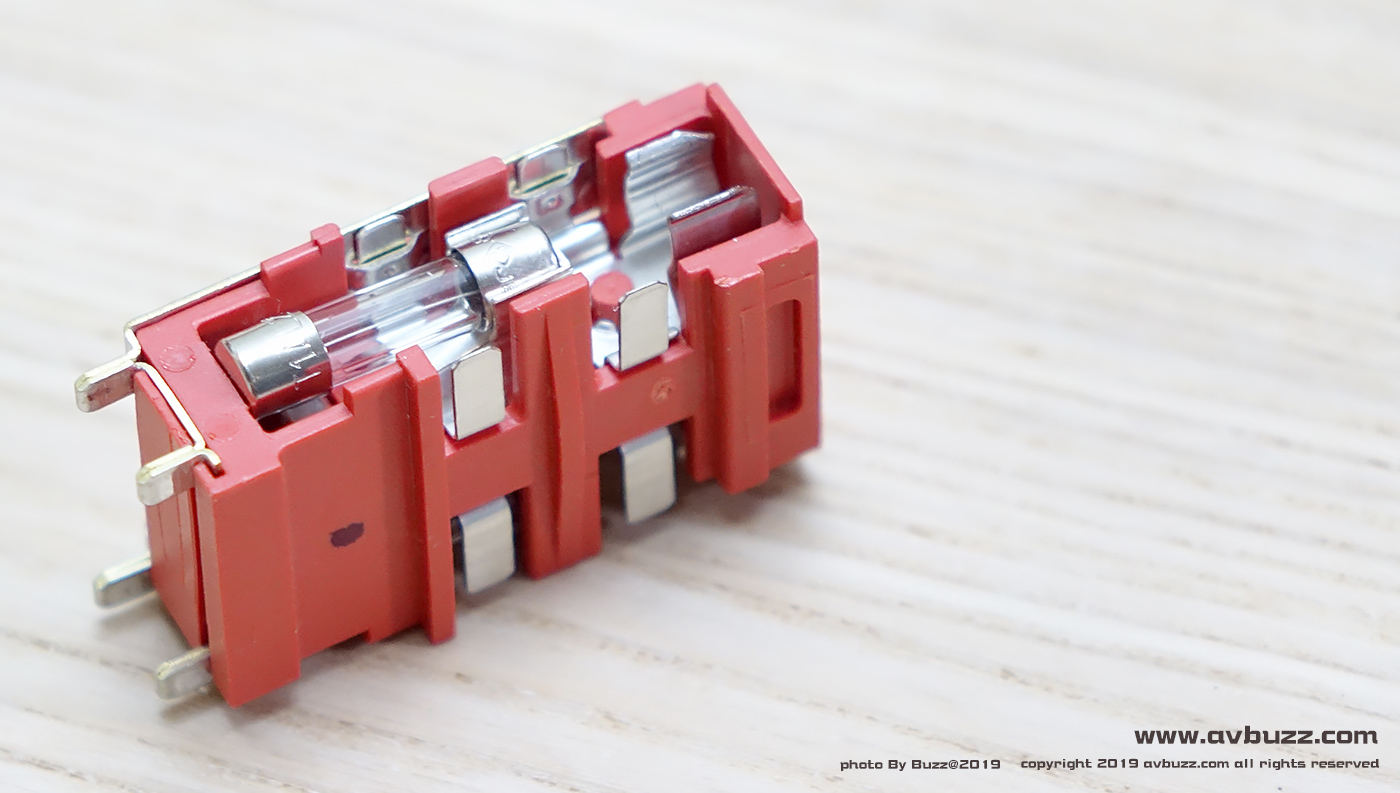

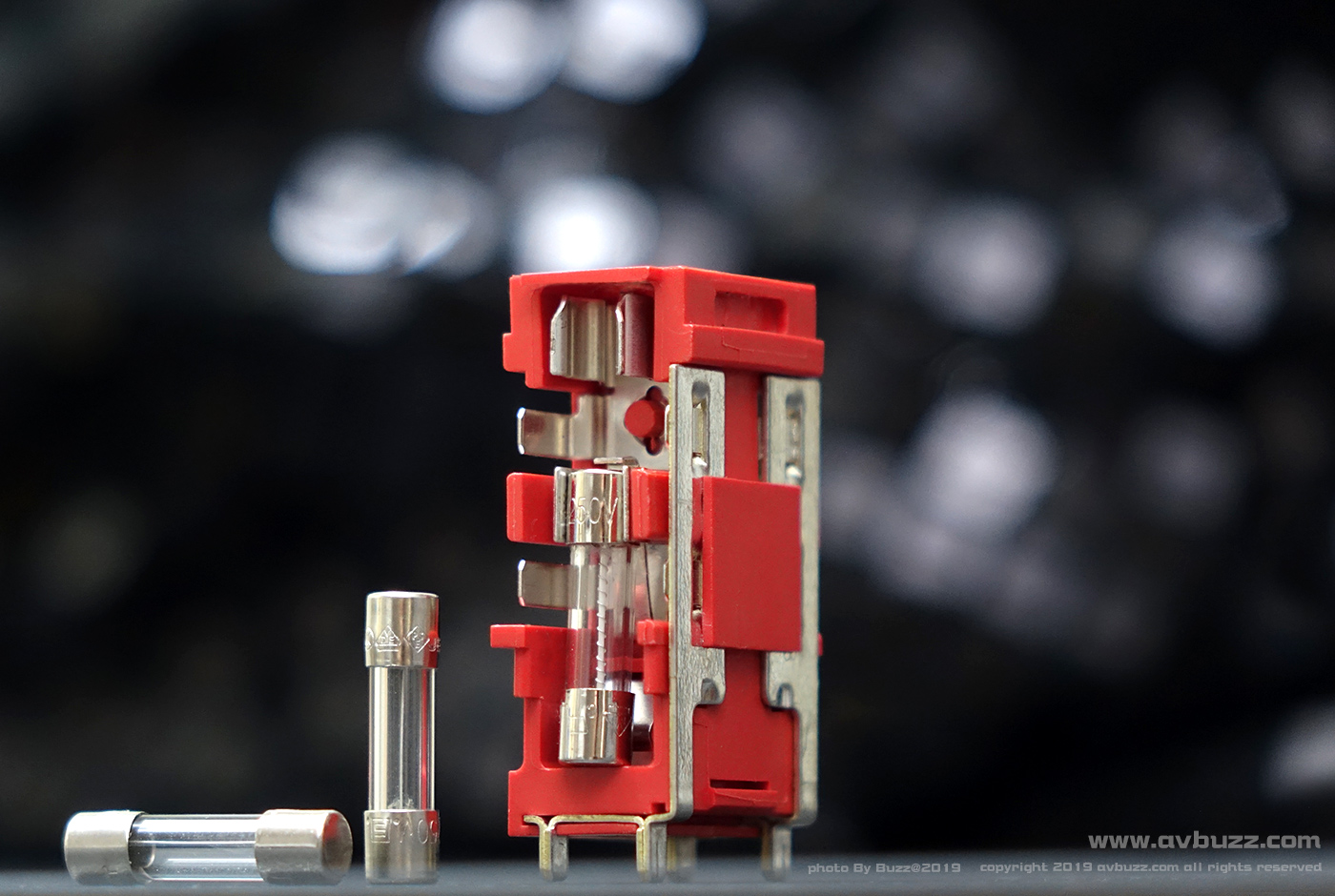

屬於雙面保險絲盒，圖中只看到單面，其實背面還有另一保險絲存在，所以官方提供2條保險絲替換。

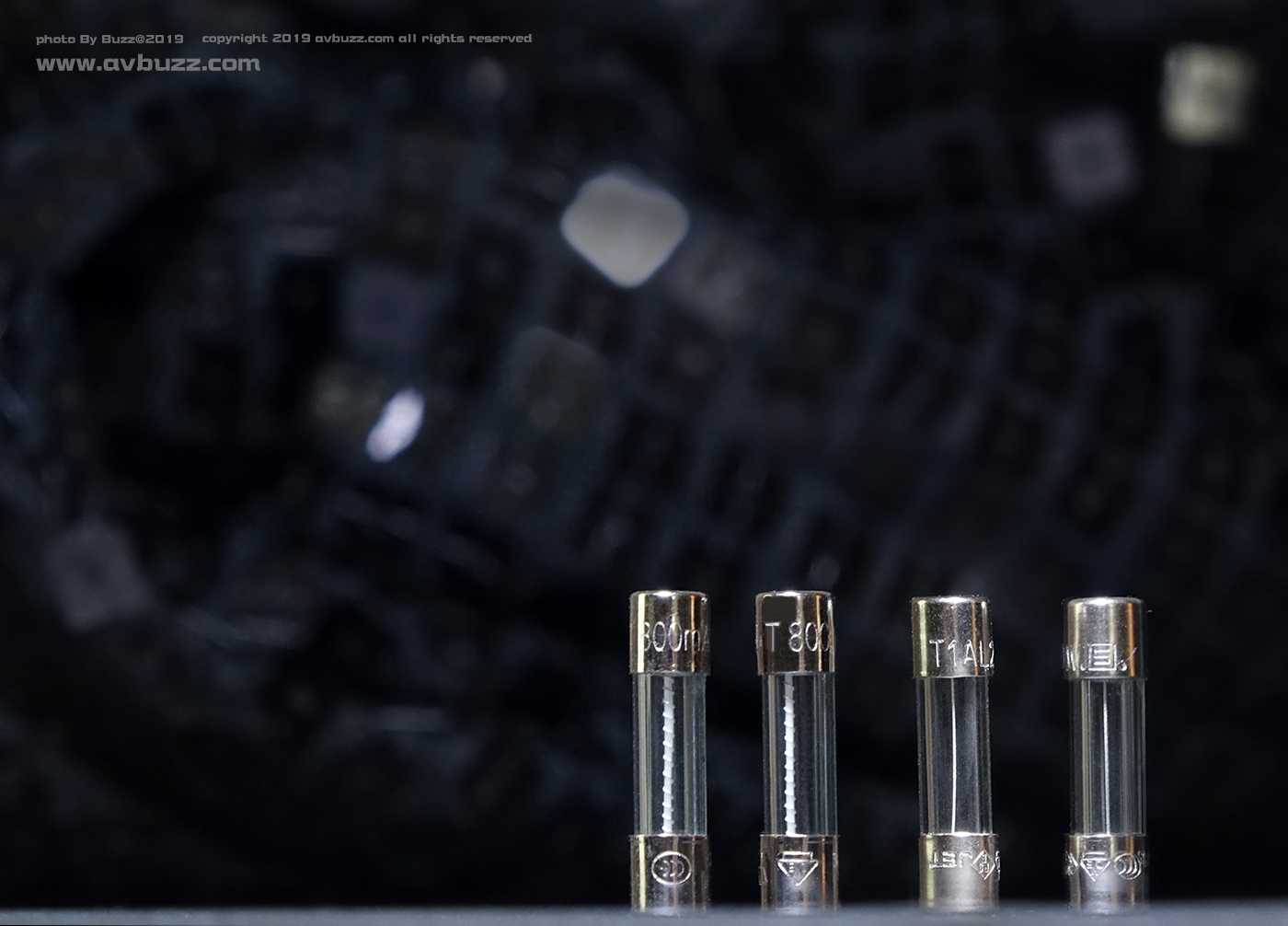

作出替換的兩條保險絲是螺旋狀，我一廂情願以為是以慢熔保險絲取代直線的快熔保險絲，合照時先見到兩款保險絲金屬帽均印有 T 字樣 ( Time-lag )，兩者同屬慢熔保險絲，直線就代表快熔咩?究竟係文盲定老花呀天才?
官方刻意安排，豈會不從，乖乖換上。
開蓋

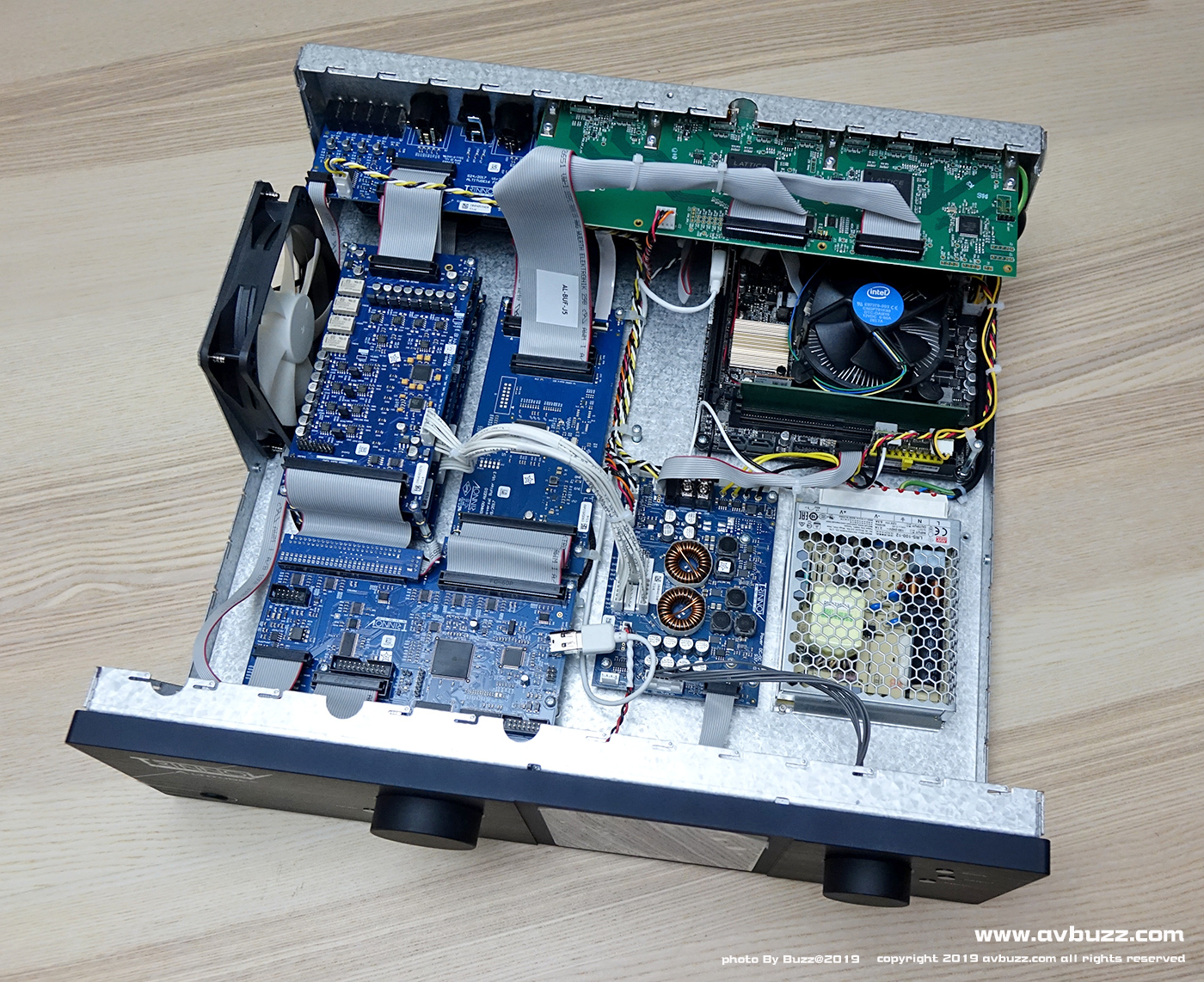

開蓋後可見到 Altitude 16 內裡佈局，基本上見到藍色線路板，都是屬於 Trinnov Audio 自家開發的線路板。
這些藍色線路板，不難在她們身上看到 Trinnov Audio 字樣。

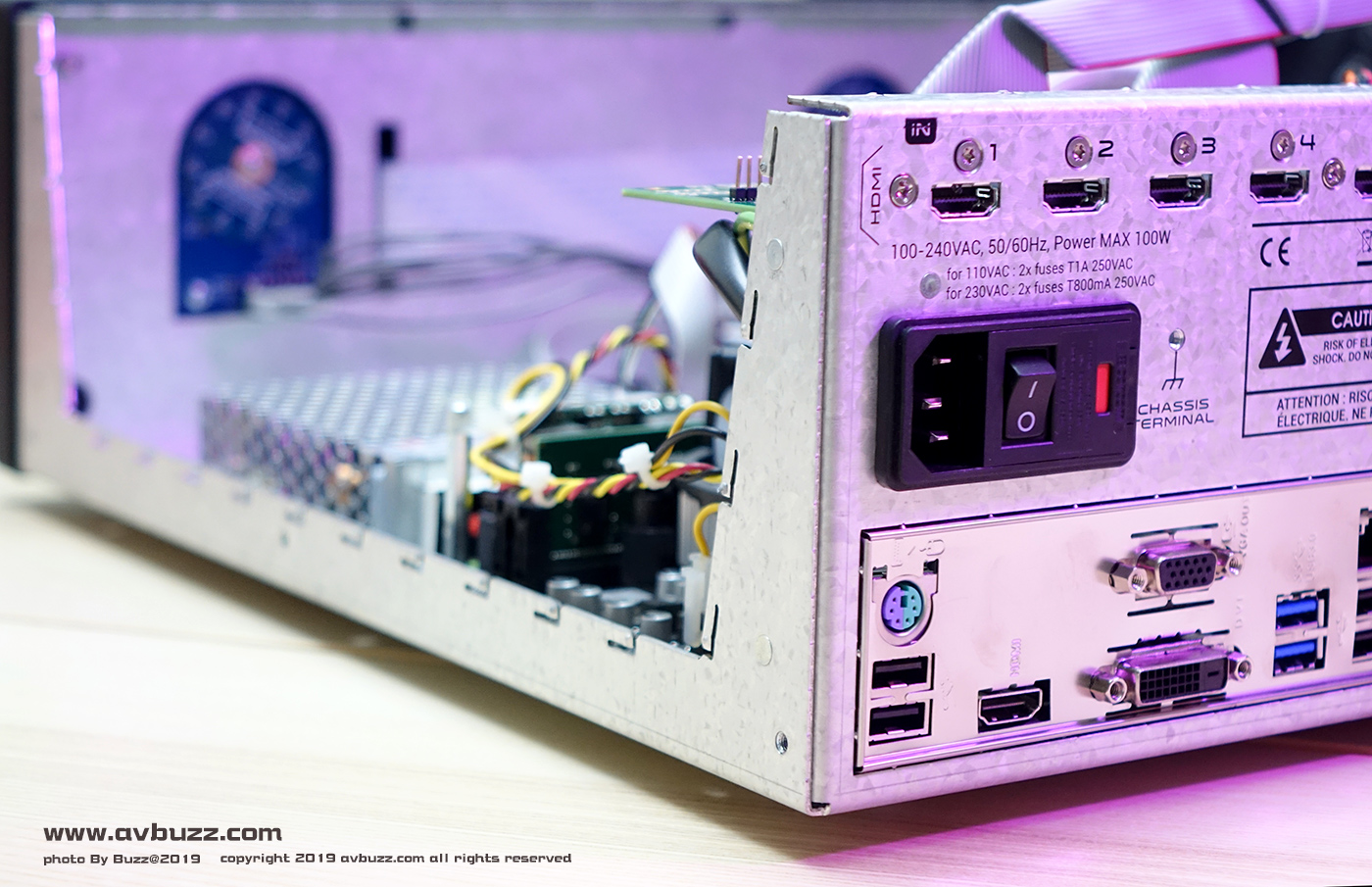

機箱非常紮實，透過這角度不難見到其結構是屈摺出來，用料一點不單薄。
浮點運算

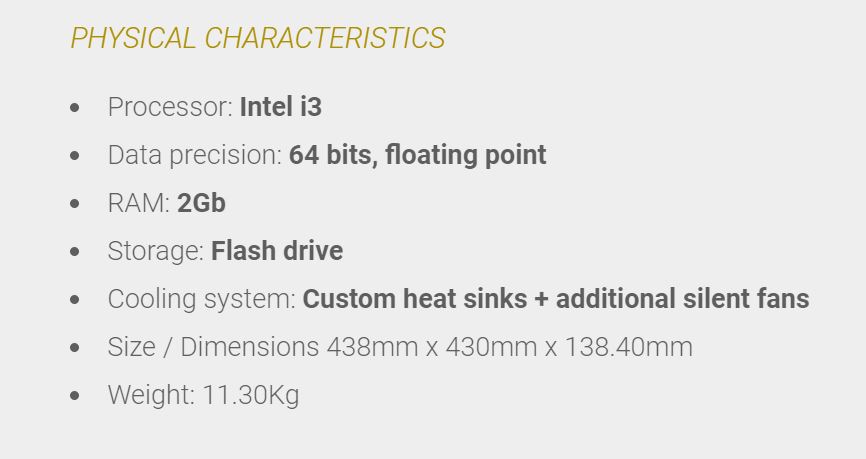

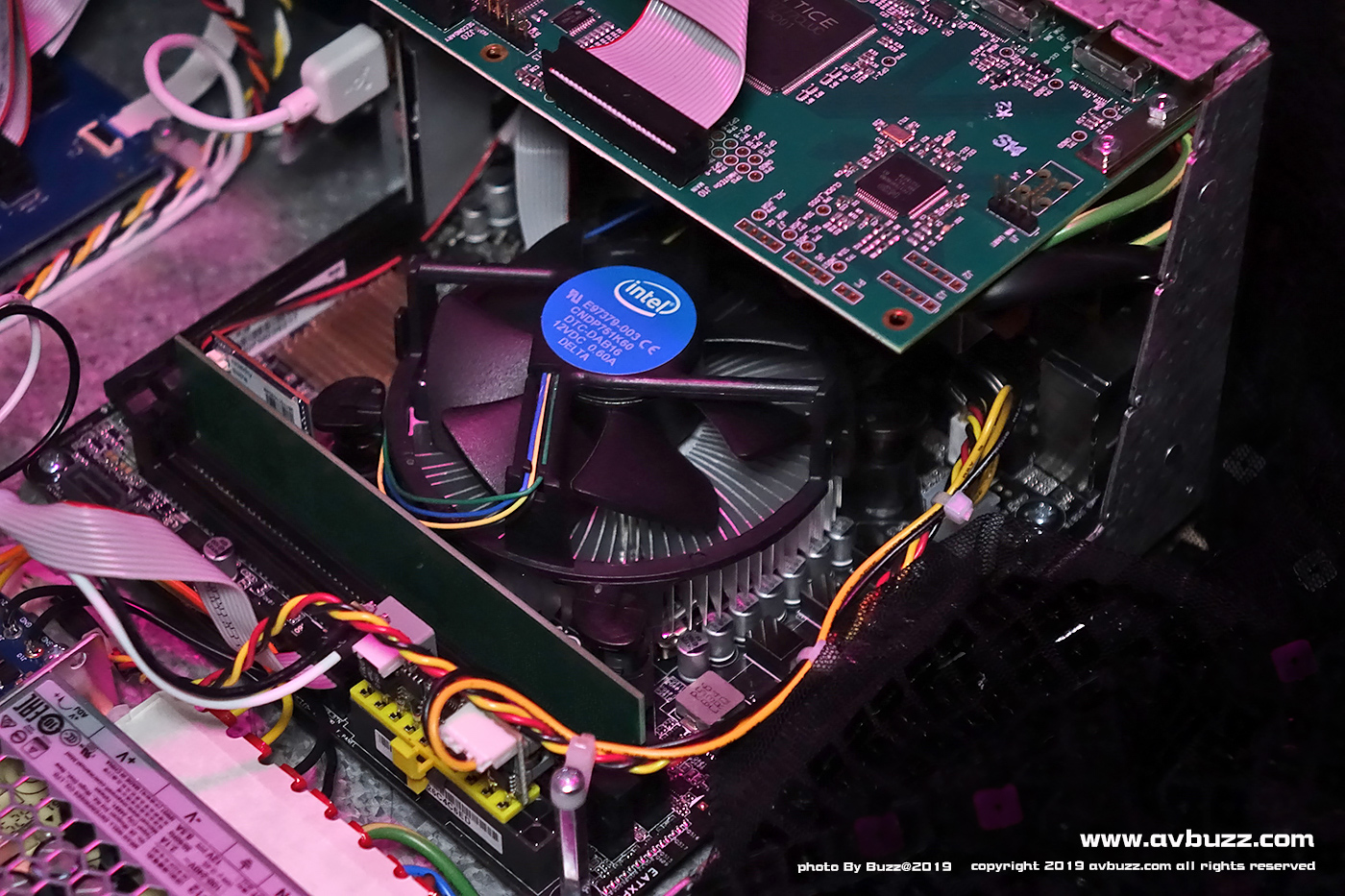

在官網資料可見，Altitude 16 採用Intel i3 作 64bit 浮點運算，2GB記憶體，還有靜音風扇，一提到風扇，哈~使我想起帶有 RGB 燈效靜音風扇。
說笑吧，因為上層HDMI板阻礙，是不夠高度換上RGB 燈效靜音風扇吧。擁有16聲道的 Altitude16，其最大賣點之一是Trinnov Audio自行開發，Optimization 房間音場管理系統運算和 3D Remapping 處理，一般依靠傳統 DSP晶片處理是無法跟上，對於喜歡用電腦作訊源的我來講是著迷一樣的喜愛。

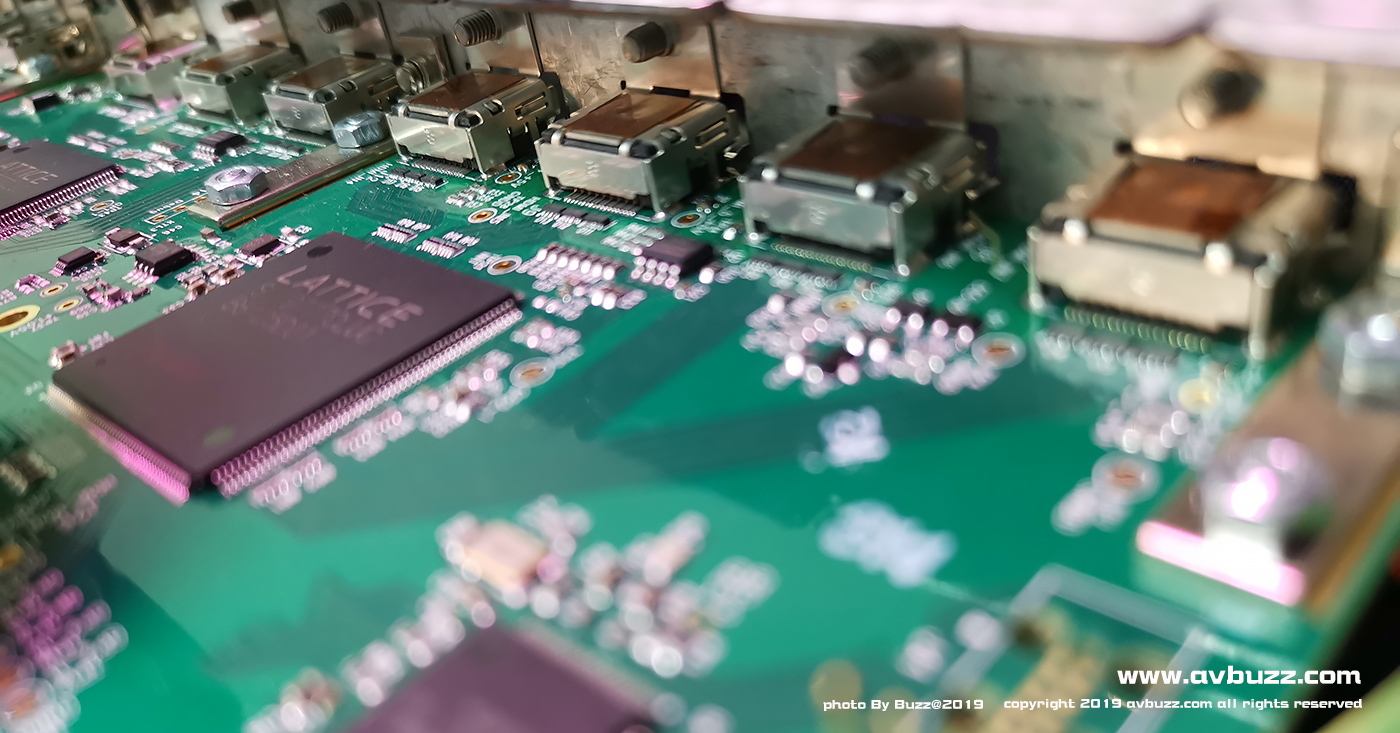

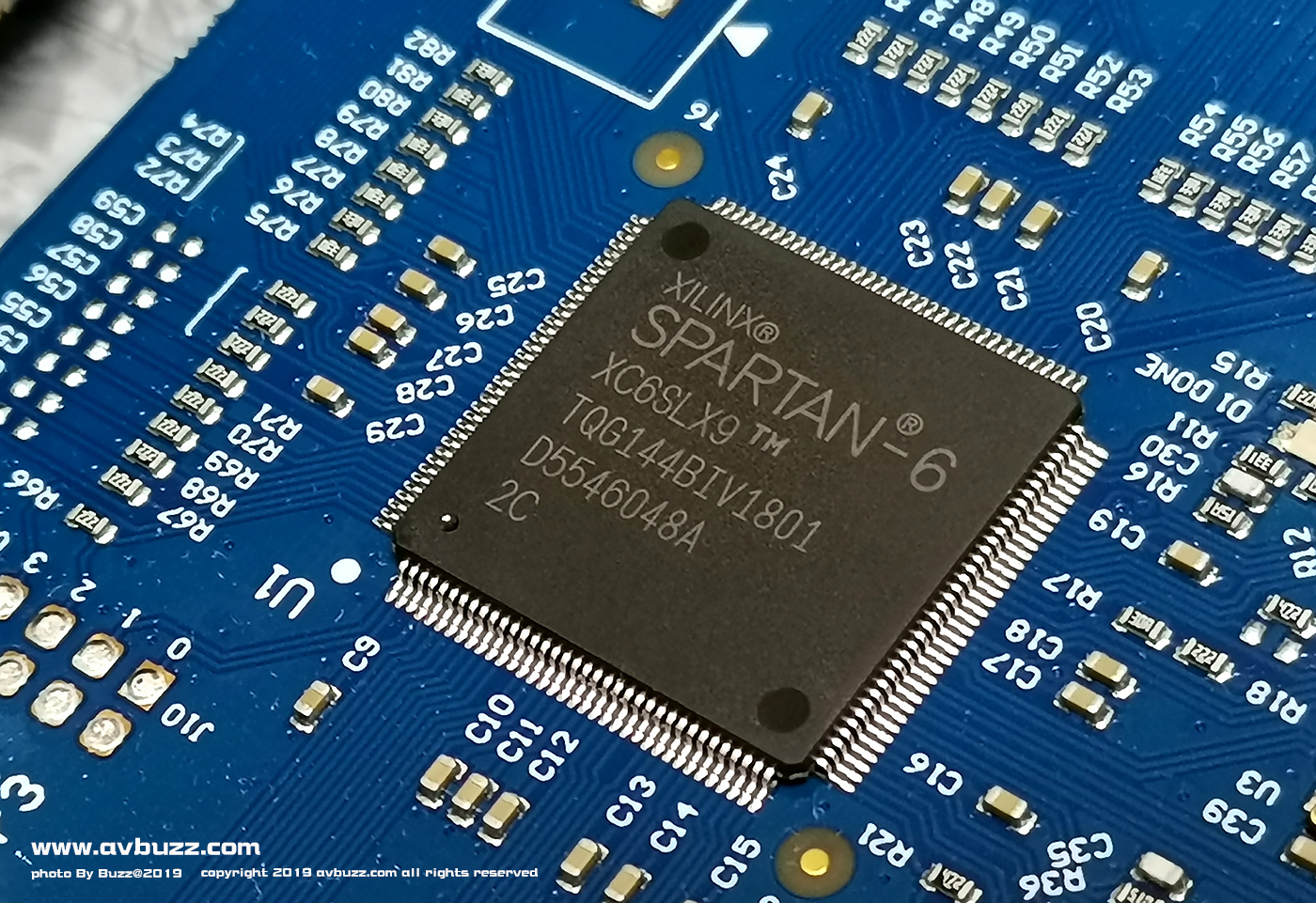

SPARTAN-6 晶片用作聲音處理的橋樑、管理大量的音訊資料輸出與輸入的用途，在 Trinnov 平台上，和解碼一樣，Optimizer 的運算要靠 CPU的運算速度才能處理。
HDMI 晶片

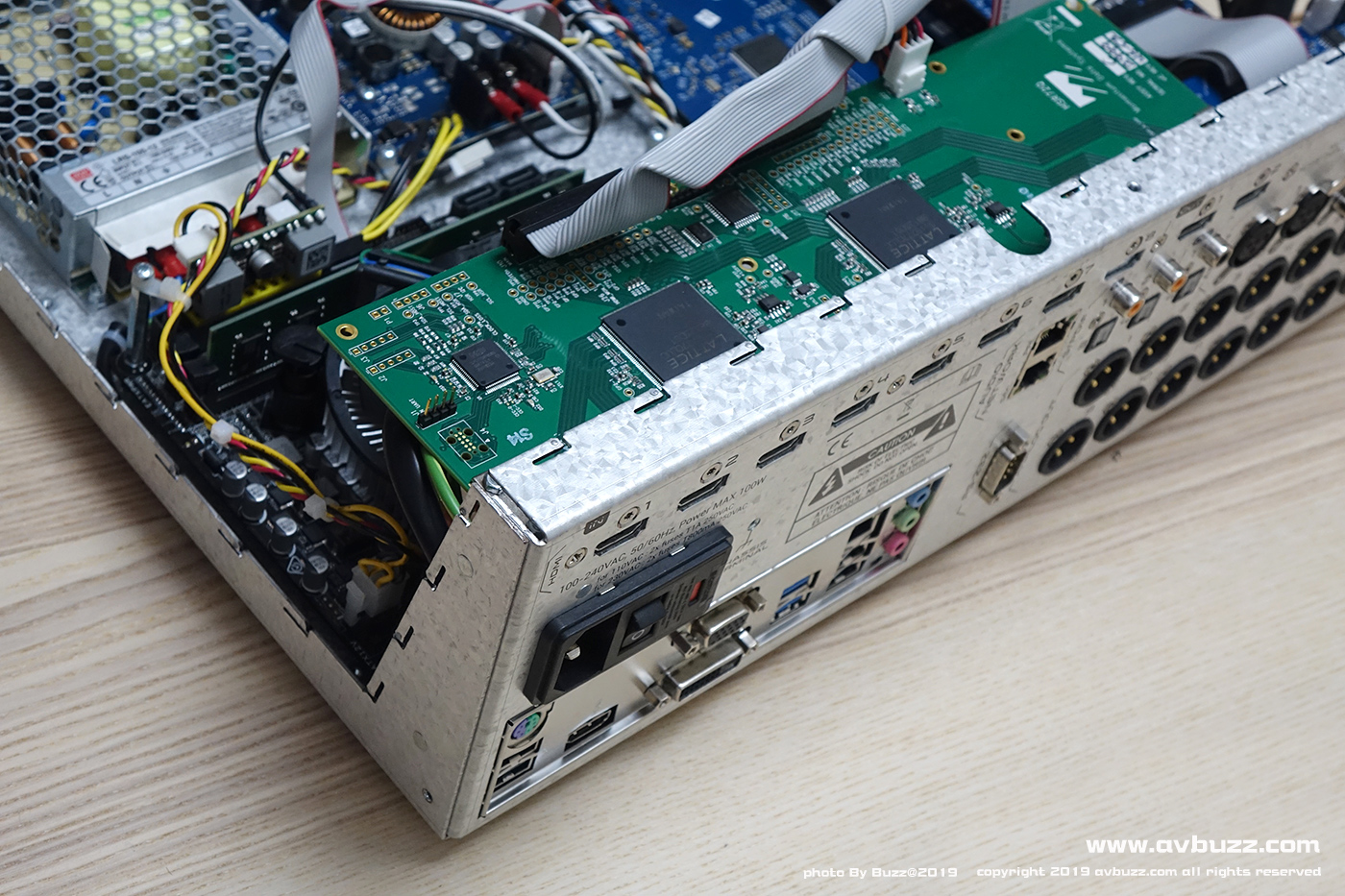

Altitude 16 機背位置可看到 HDMI 線路板，位於最頂層位置，無論日後軟或硬件升級都帶來事半功倍的容易。
線路板上一字排開的 HDMI 插口很有隊形。
sil9777

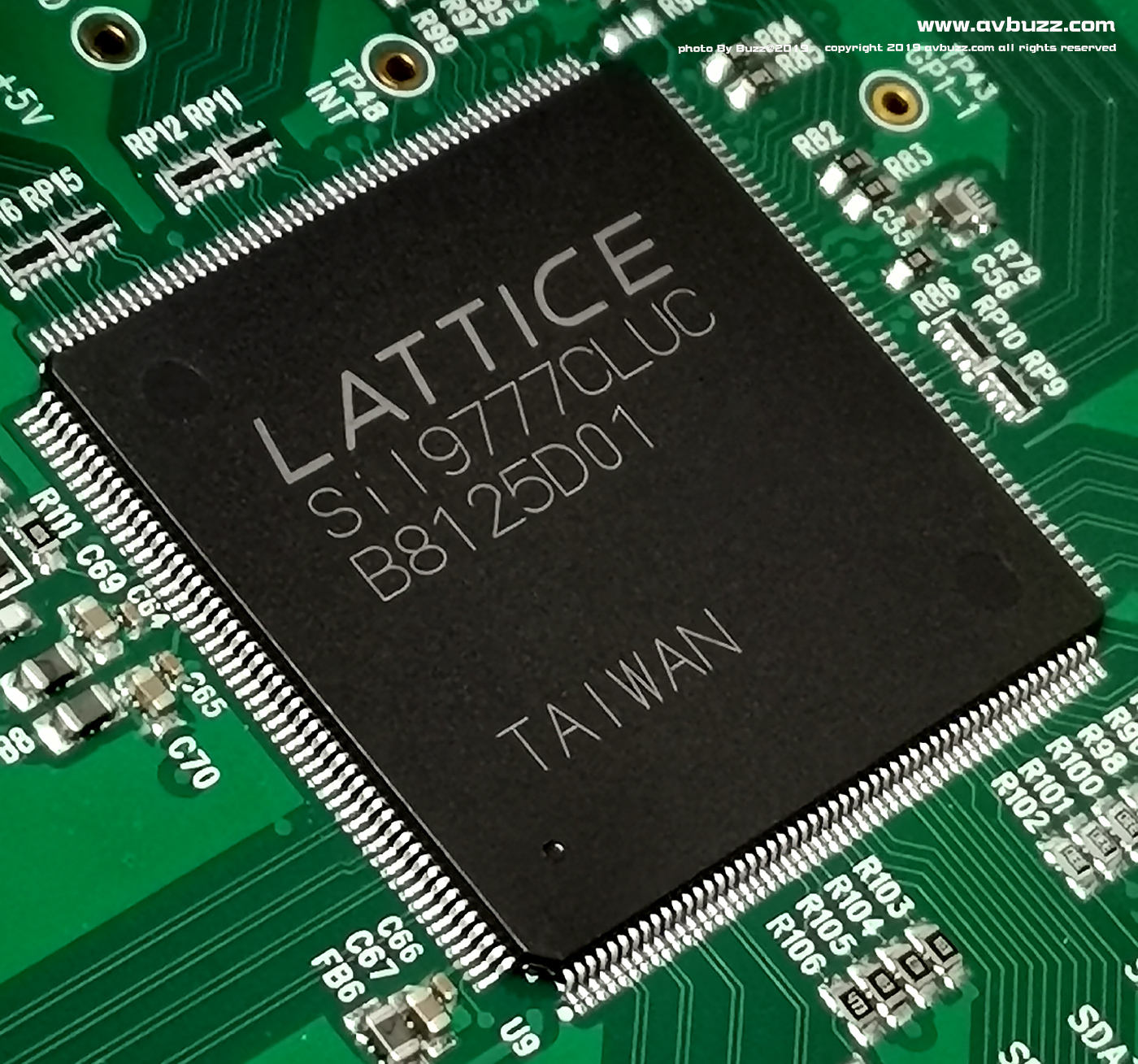

在 HDMI 線路板上可見 sil9777晶片，這個名字不難使人想起 Silicon Image 所推出世界第一粒全頻寬晶片，支援HDCP 2.2，4K Ultra HD 解像度 50/60Hz，HDMI 2.0/ MHL 3.0。所以 Altitude16 機背所有 HDMI 接口傳輸達 18Gbps 頻寬是零難度。
音頻大樓

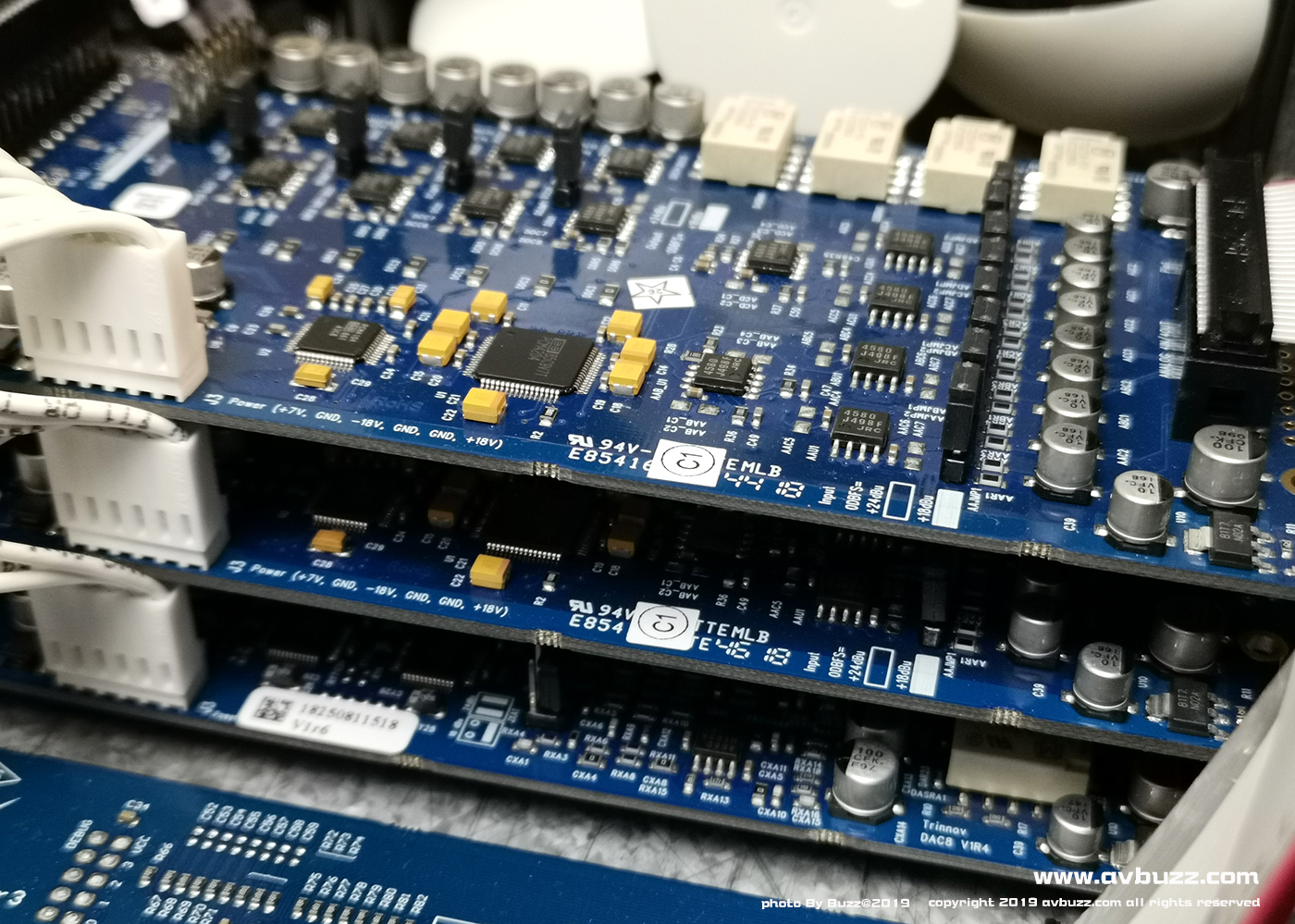

機體內最搶眼要算是樓高三層的音頻處理大樓。

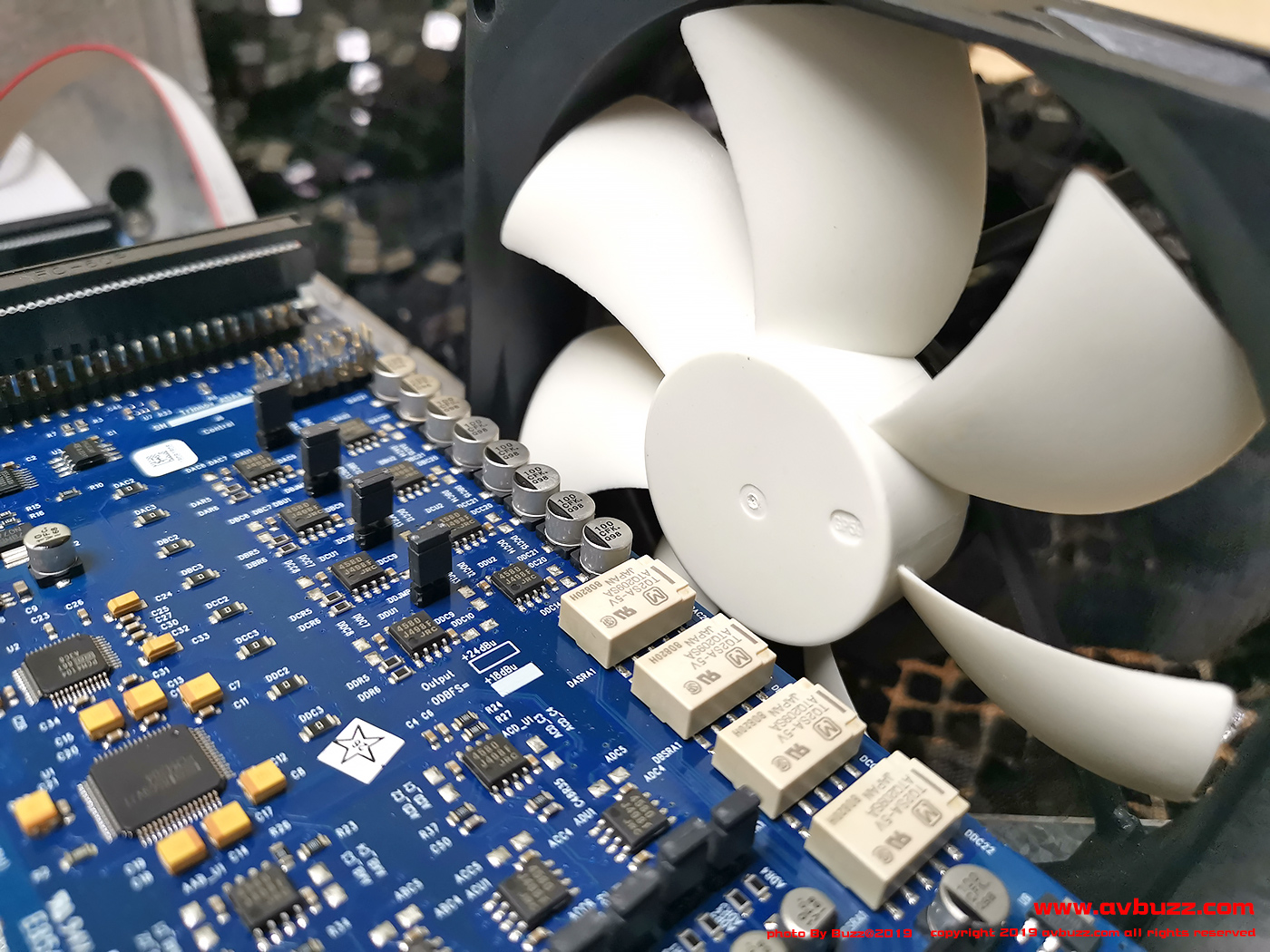

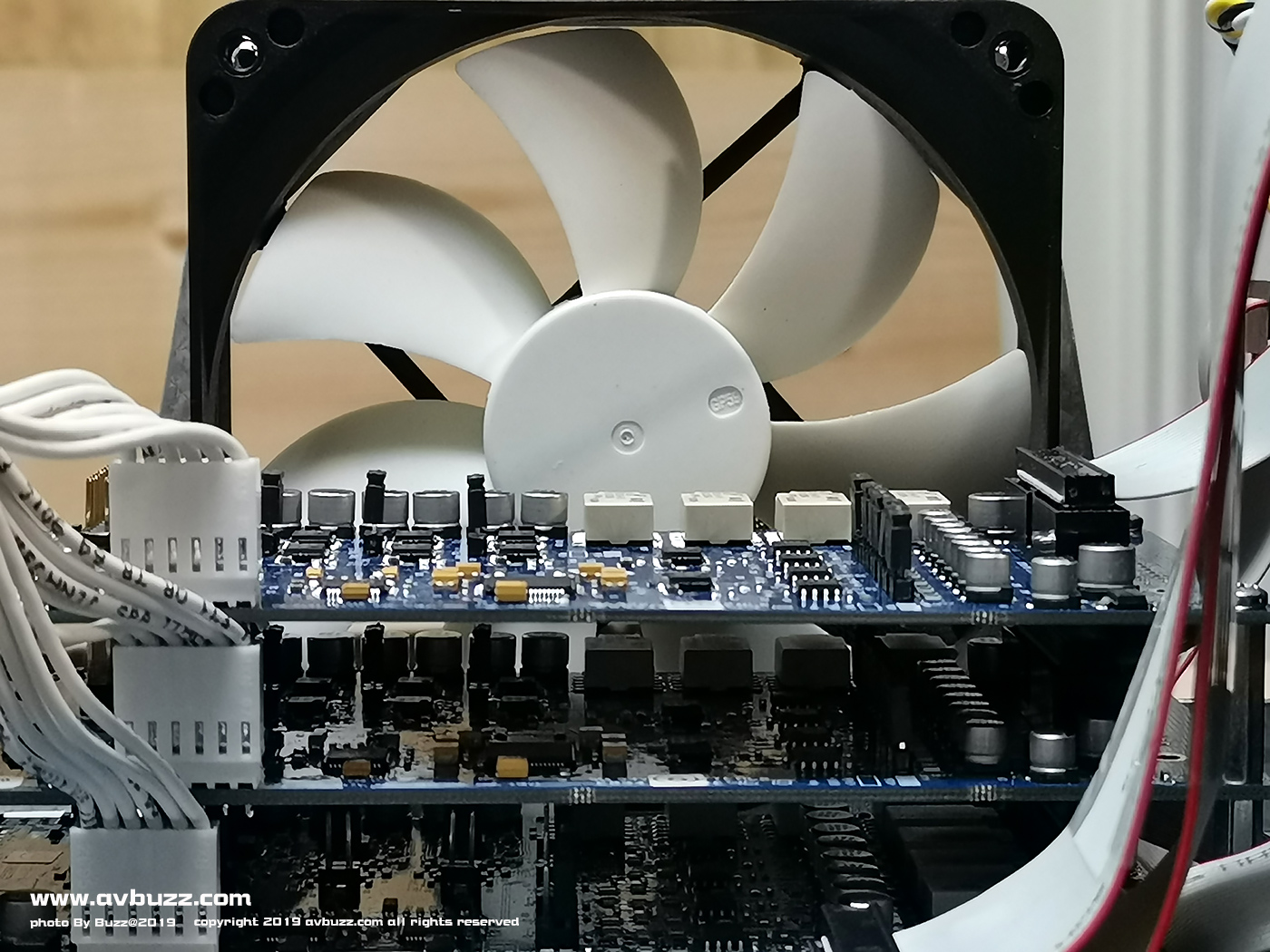

12厘米口徑風扇直接向著三層高音頻大樓，廢熱想作短暫逗留也不可能，一個字………爽。
當然這風扇的存在，也對機箱內的生態環境有著冷卻作用。

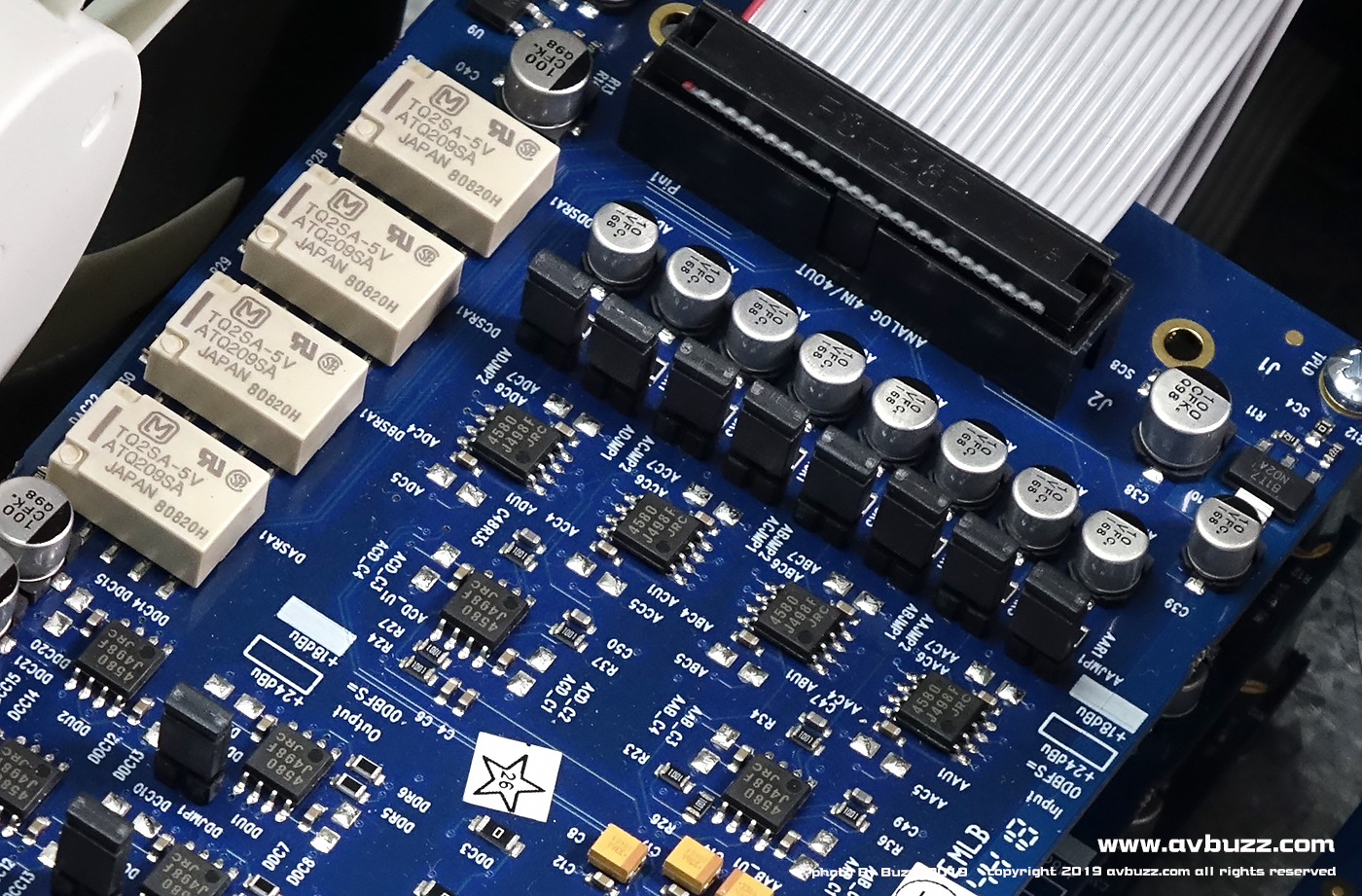

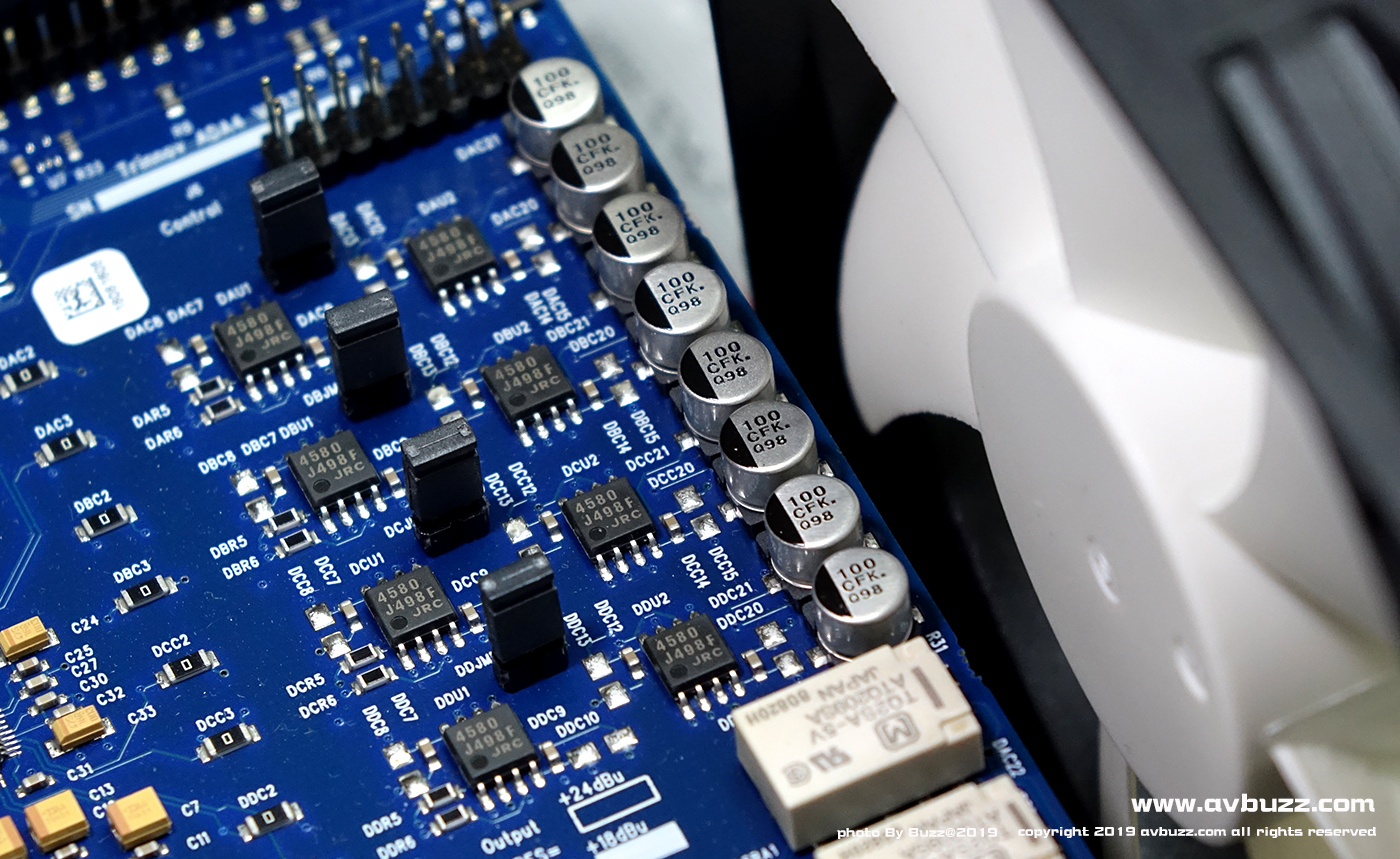

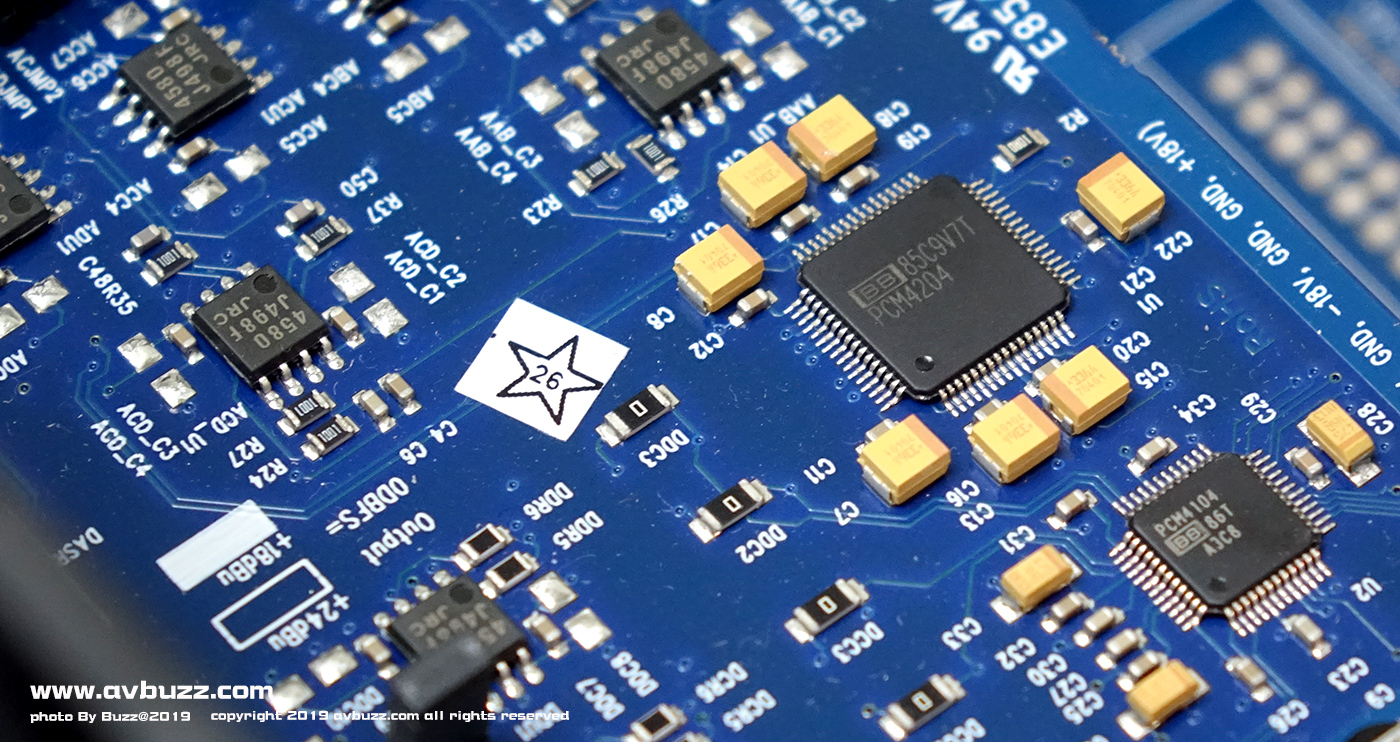

德州儀器 TI PCM4204，Burr-Brown PCM 4204，還有JRC/日本無線株式会社的 JRC4580 op amp，都能在這座大樓裡找到。

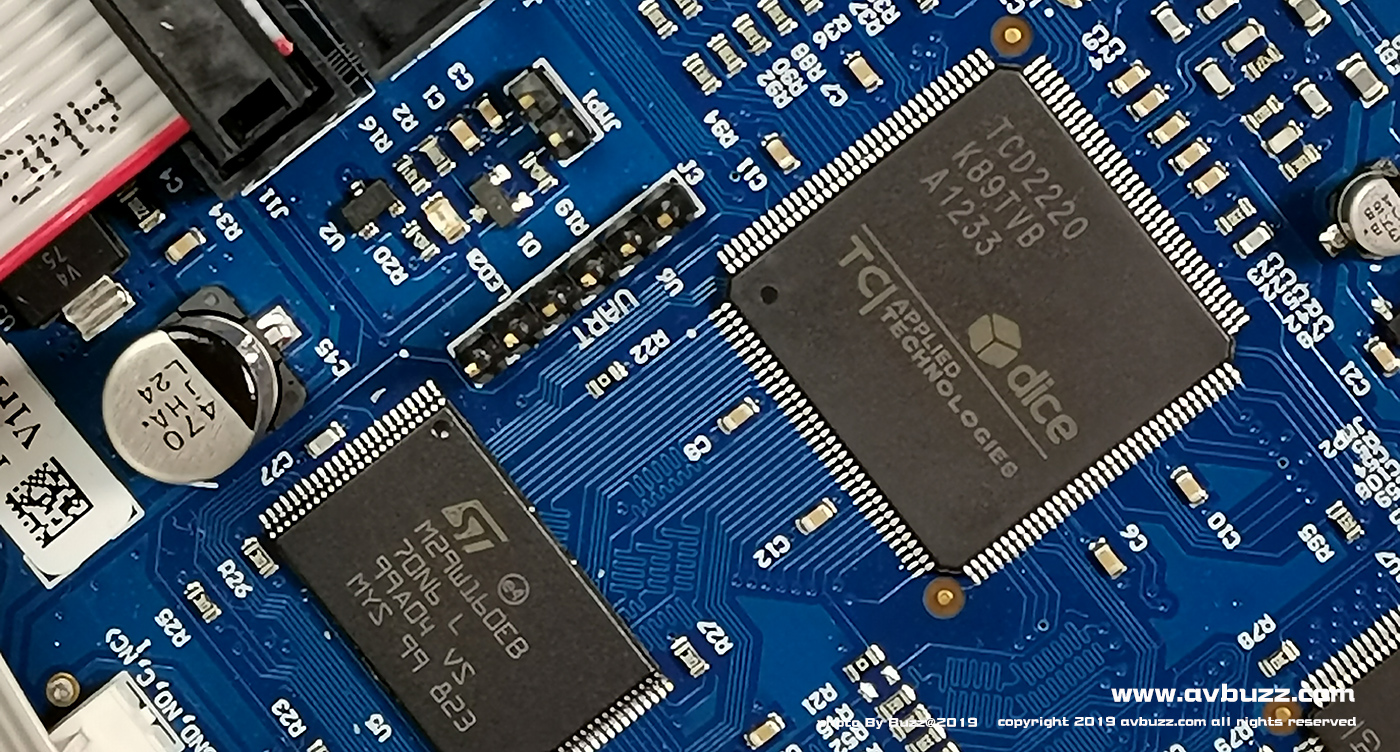

能處理 64 聲道的TC Applied Technologies TCD2220 晶片，在 Trinnov Audio 自家線路板上出現。

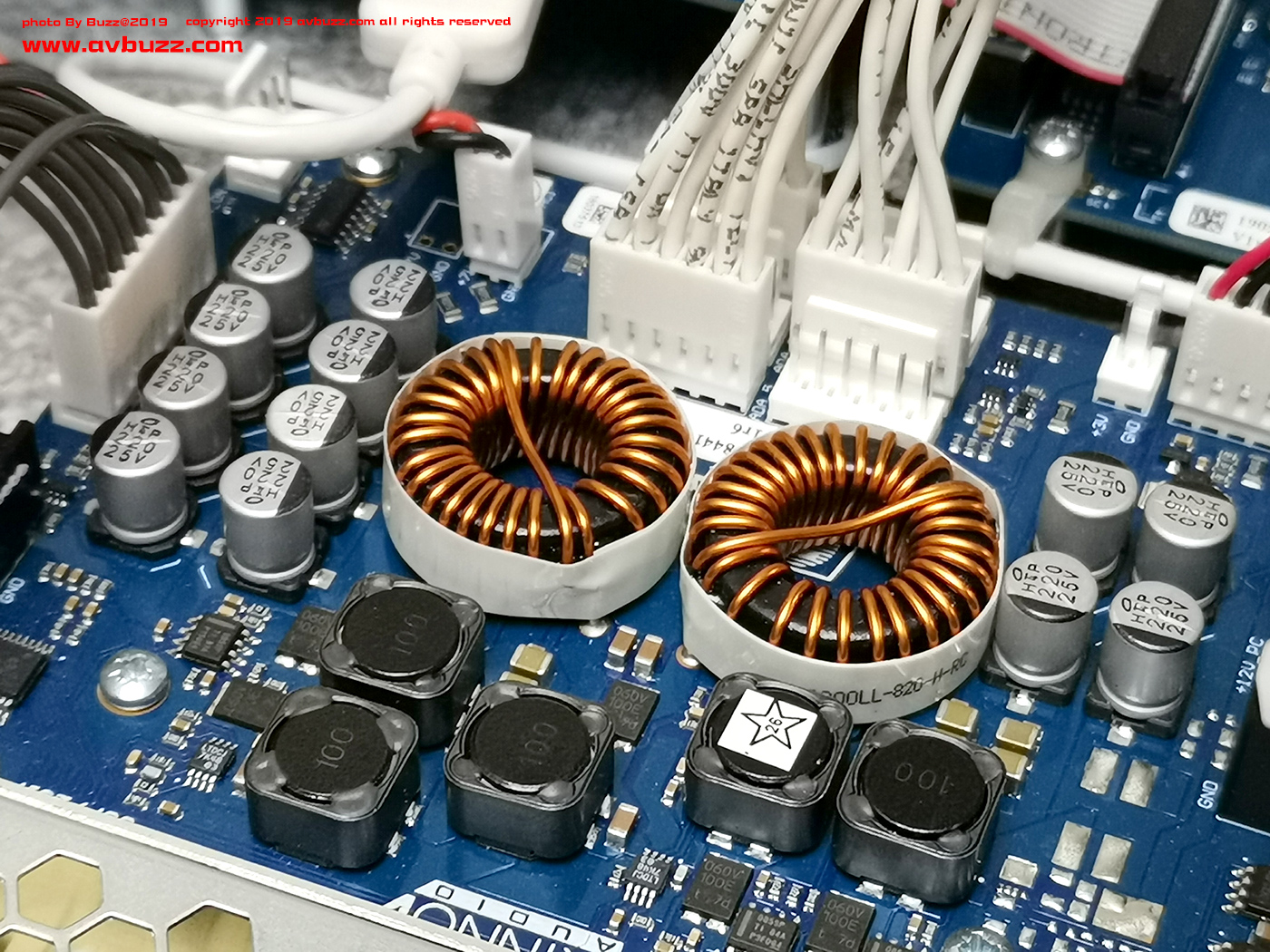

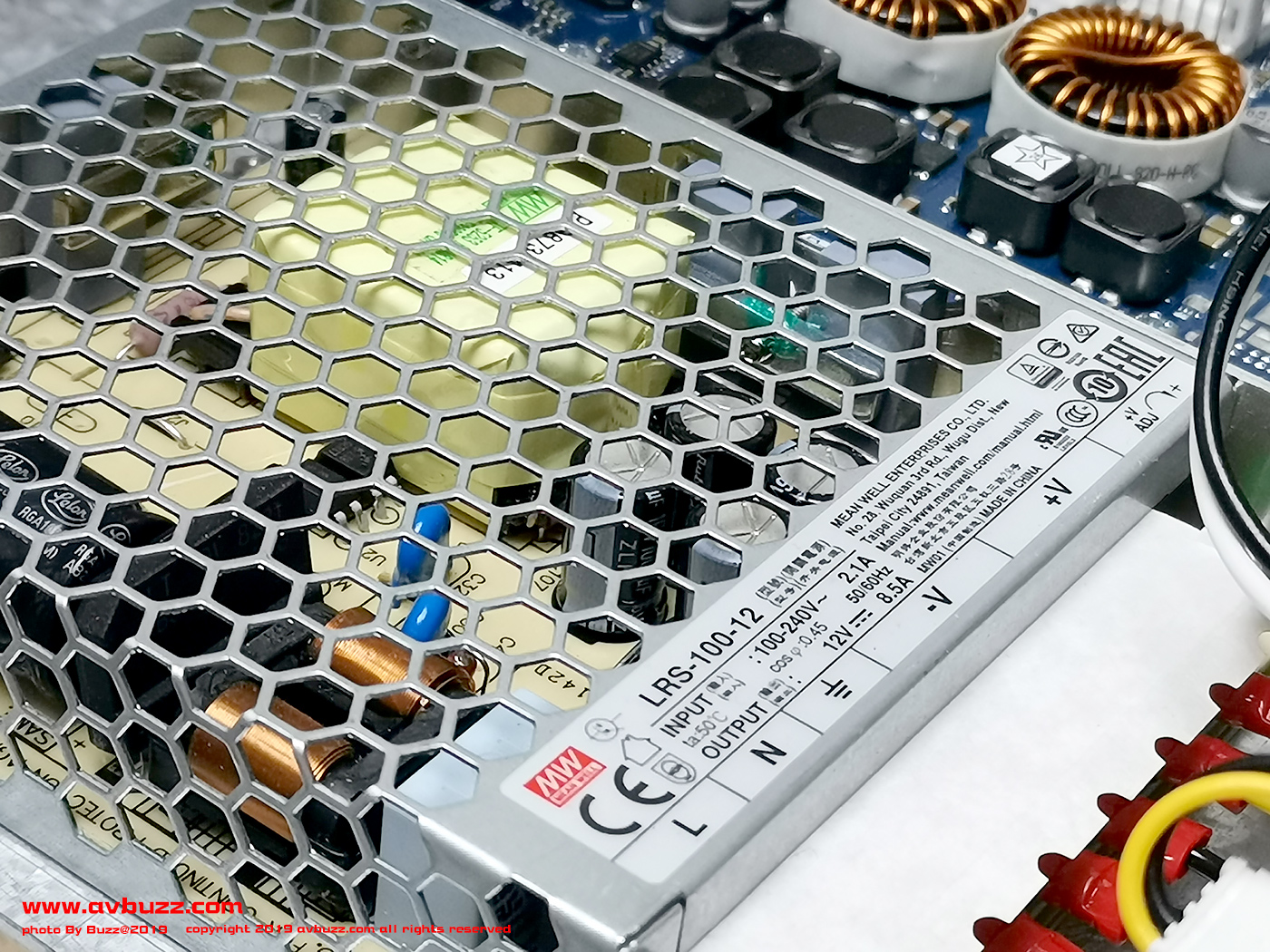

交換式電源也不簡單，工程師可利用軟件控制其輸出電壓，當然這部份我們用家是無法調節，只是給大家知道，就算是交換式電源，在Altitude 16身上也不簡單。

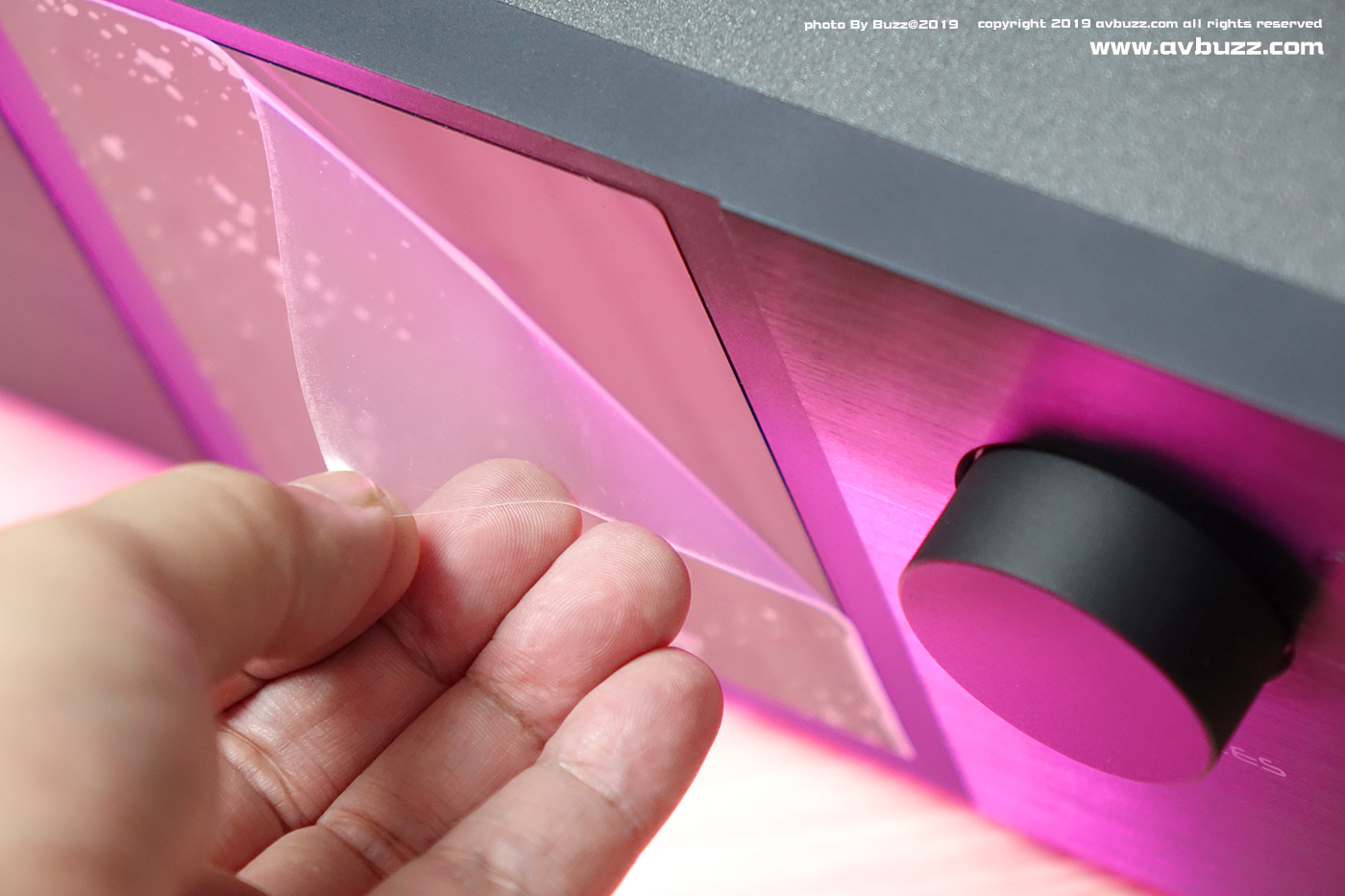

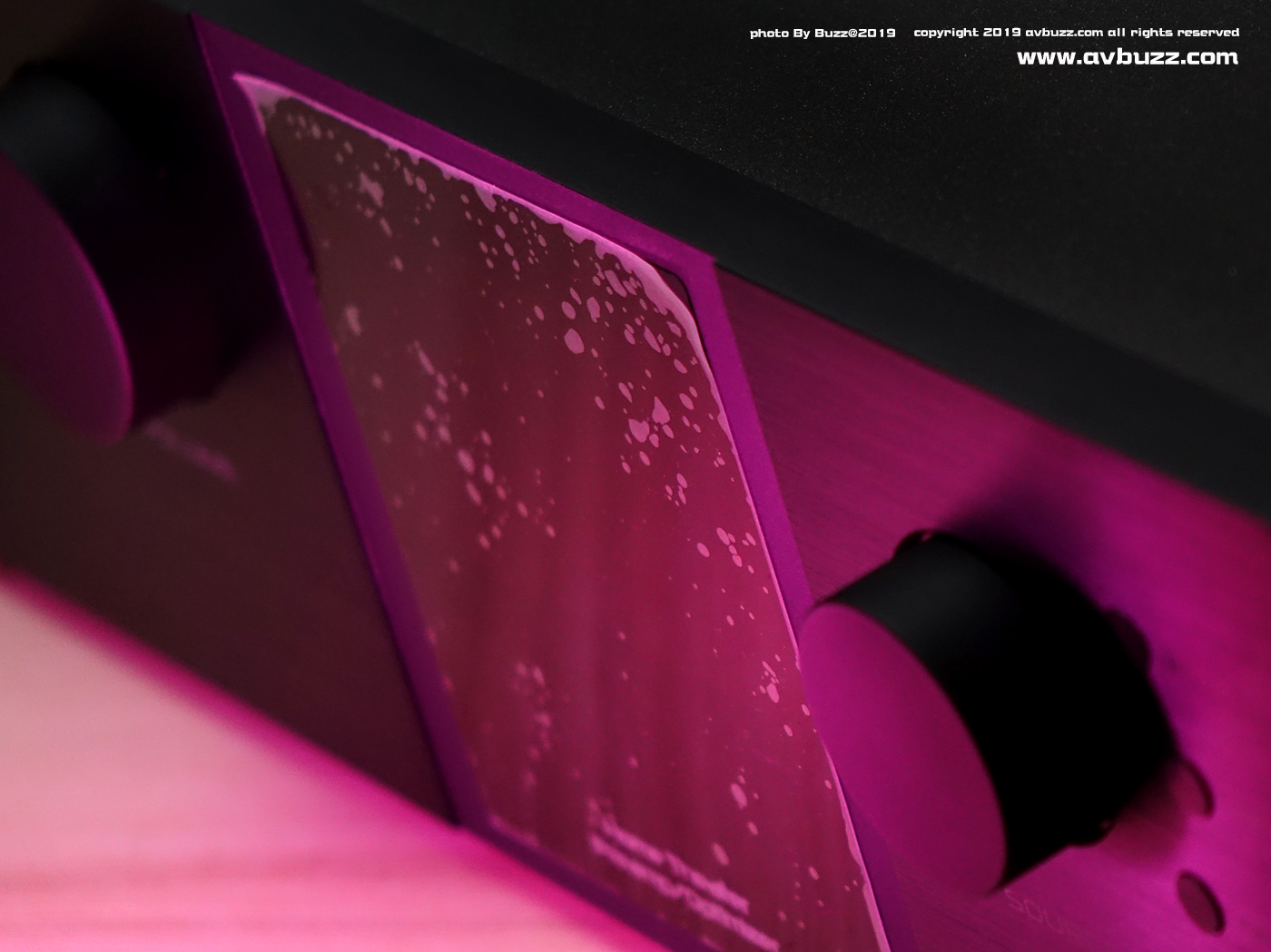

保護貼上佈滿著討厭的氣泡。
再不能忍受了，拍攝完畢，立即撕走~~~~
有前級，那會缺少後級呢? 下集和大家分享 Trinnov Audio Altitude 16 所用天仙配的後級。
