全高清監控創新革命

三洋全球首創- 全高清網絡攝像機系列

發佈日期 : 2009年 12月2日     圖 / 文 : 巴斯

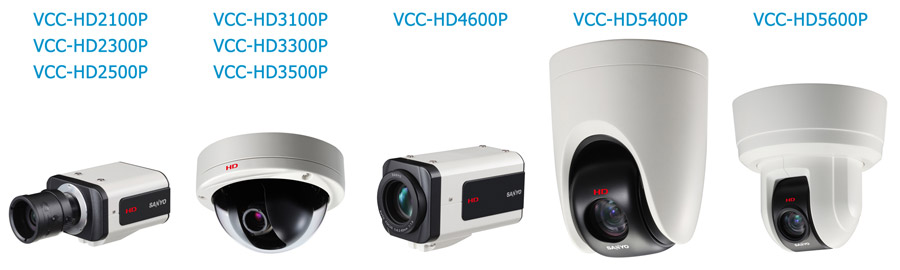

   三洋一直在閉路電視和保安監控系統上有著傑出成就,最近更隆重宣佈推出新一系列9款全高清網絡攝像機,連同較早時推出更被歐洲IFSEC2009上獲選為"年度產品"的變焦型全高清攝像機 (VCC-HD4000P) 為全新高清監控攝像機市場帶來創新革命,新一系列即將在保安攝像機行業迅速發展,在不同領域上為監控和保安工作增強了影像和系統性能,新系列包括了4大類型 :



-可選配不同焦距鏡頭

(VCC-HD2100P, VCC-HD2300P, VCC-HD2500P)、

防暴半球型 - 配備全高清解像度變焦鏡頭的固定式半球形防撞型號

(VDC-HD3100P, VDC-HD3300P, VDC-HD3500P)

變焦型 - 配備全高清解像度10倍自動光學變焦鏡頭

(VCC-HD4600P)

PTZ - (旋轉/傾斜/變焦):通過旋轉全高清解像度10倍自動光學變焦鏡頭,實現寬範圍的監控

(VCC-HD5400P, VCC-HD5600P)

主要特點

1.全高清攝像監控

- 新型全高清系列由4個產品類型/共9種型號組成,均與全高清兼容。

- 全高清 (1080p:1920x1080) 可進行高清晰、高精度的安全監控。

- 所有型號均相容 25ips 全幀頻。平滑、自然的視頻影像具有高清畫質,確保可拍攝到重要時刻的圖像。

2.採用三洋獨有的 "Xacti HD-Pro"和"Optimum IP-Pro"的雙引擎

- 三洋新系列監控用全高清攝像機採用了三洋獨家開發的高效能Xacti圖像技術,該技術早已應用在三洋數碼影片攝像機產品上。三洋根據用於現有型號(VCC-HD4000P)並獲得高度評價的影像處理引擎,通過進一步升級,開發了應用在專業保安攝像機的“Xacti HD-Pro”。

- 高端型號更採用了針對網絡用的最新“Optimum IP Pro”*5雙引擎系統。在傳統的網絡攝像機中,影像處理是一個繁重的負擔。雙引擎系統通過分別進行圖像處理和網絡處理,操作環境更平穩、更簡易,從而大大減輕了處理負擔。

<新型全高清處理引擎>

3. 纖細外形,安裝簡易化

- 三洋充分利用長年開發數碼影片攝像機和保安攝像機所獲得的安裝專業技術,從而把攝像機体積大大縮小,尺寸比以往型號減小了約40%,有效提供更簡易安裝及節省時間。

其他特點

- 可靠的 SD 和 HDD卡錄製

配備一個SD卡插槽,確保可靠的保安監控。如果在使用選配軟件保存記錄時網路發生問題,可將記錄暫時保存在SD*6卡內。另外,還可連接一個專用外置HDD*7進行長時間錄製,這是其他牌子所無法提供的獨有特點。由於網絡攝像機能夠保存記錄,因此可將其兼作攝像機和DVR使用,滿足客戶的多種需求。

- 可只對需要觀察的地點進行監控的“裁剪功能”

配備“裁剪功能”,可裁剪以VGA相當尺寸顯示的高清晰圖像。由於僅剪裁所需的圖像部分,提高了網絡頻寬的使用效率。

- 實現高畫質全方位監控的“數碼式PTZ”*9

通過從整體拍攝的圖像中裁剪觀察目標區*10,可進行數碼式旋轉/傾斜/變焦*2。利用上述數碼式PTZ*9功能,可輕鬆地將鏡頭對準所需觀察的地點並將其放大,從而提高監控操作的效率。

- 便於IP地址設置的“IP自動設置工具”

提供隨機附送的專用軟件,可自動完成繁瑣的IP地址設置過程。通過將攝像機連接至網絡,然後啟用/運行該軟件,即可檢測連接至相應網絡的攝像機並自動進行IP地址設置。除上述IP自動設置工具軟件外,還可用於下載和瀏覽所錄製的攝像機圖像的HDC 下載器/瀏覽器,以及最多可達16個分割視屏的監控用的VA-SW3050LITE軟件。由於配備了這些軟件程式,您只需購買一台攝像裝置就可進行網路監控。

- 用於進行高品質全高清圖像傳輸的“HDMI 端子”

- 用於對講的“雙向語音功能”

- 可降低雜訊的“3D-DNR功能”

- 相容PoE (乙太網供電)

- 可自行開發錄影系統 (SDK:軟件開發套件)

對於三洋網絡攝像機,除了提供三洋自行開發的網絡監控軟件外,還提供軟件開發套件 (SDK),可進行使用者級應用程式開發,並可將其配合到由其他公司開發的網絡監控軟件中。利用該特點,每用戶可靈活地開發他們自己的系統。

綜合而言,三洋新系列監控保安用全高清網絡攝像機具有超清晰的圖像和畫質,先進的功能,安裝簡單,操作易用,可在任何環境下發揮清晰而優質的攝錄監控,加上最大的優點是可隨著公司或用戶的擴展須要不斷升級和添加監控點。三洋相信,監控保安系統的數碼化和高清化將會成為主流,三洋新系列全高清網絡攝像機的推出亦將會成為最受市埸和用戶所推祟的監控保安產品之一。

技術規格

攝像機類型

型號

槍型

半球型

變焦型

PTZ型

VCC-

HD2100P

HD2300P

VCC-

HD2500P

VDC-

HD3100P

HD3300P

VDC-

HD3500P

VCC-

HD4600P

VCC-

HD5400P

VCC-

HD5600P

傳感器

圖像傳感器

1/3”逐行掃描 CMOS

1/2.5”逐行掃描 CMOS

有效像素

16:9: 1920 (水平) x 1080 (垂直)

4:3: 2288 (水平) x 1712 (垂直)

16:9: 1920 (水平)x1080 (垂直)4:3: 1600(水平) x 1200(垂直)

鏡頭

焦距

CS卡口

f=3-9mm, 變焦距

f=6.3-63mm, 10倍自動對焦變焦

F值

F1.2 ∼ 2.1

F1.8 ∼ 2.5

對焦方法

對焦輔助

對焦輔助

自動對焦

自動對焦

攝像機

同步系?

?同步



最低照度

(增益高時)

彩色1.0Lux(F1.2時)

黑白0.1Lux(F1.2時)*1

彩色2Lux(F1.8時)

黑白0.1Lux(F1.8時)



晝/夜

x *2

x

x *3

x

x



數字變焦

-

x

-

x

x

背光補償

多點測光/中央測光/臉部*4/關, 可設置遮擋塊



電動快門

1.25, 1/1.5, 1/3, 1/6, 1/12, 1/25, 1/50, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000秒



電子靈敏度

自動/關,最大32倍



隱私遮擋

x



視?分析

-

x

-

x

x



圖像?定器

-

x

錄制

正常錄制

-

x

報警錄制,備份*5

-

x

-

x

x

畫質

可選 (基本、標準、增強、精細、超精細)

錄制速度

可選,最大25ips

接口

LAN

RJ45

復合

調整用

HDMI

-

x

x

選配件

報警輸入

2

4

8

報警輸出

2

2

2

SD卡插槽*6

-

x

-

x

x

USB端口*7

-

x

音頻 (3.5φ微型插孔)

-

x

-

x

x

網絡

圖像壓縮

H.264/ MJPEG

圖像尺寸

H.264

<16:9> 1920x1080, 1280x720, 640x360, 320x180

<4:3> 1600x1200, 1280x960, 1024x768, 640x480, 320x240

圖像尺寸

MJPEG

<16:9>

1920x1080, 1280x720, 1024x576, 640x360

<4:3>

2288x1712, 1600x1200, 1280x960, 1024x768, 800x600,

640x480, 320x240

<16:9>

1920x1080, 1280x720,

1024x576, 640x360

<4:3>

1600x1200,1280x960,

1024x768,800x600,640x480, 320x240

幀頻

最大25ips

畫質

可選 (基本、標準、增強、精細、超精細)

流數

2

4

2

4

4

雙向音頻

-

x

-

x

x

接口

10BASE-T/100BASE-TX

協議

TCP/IP, UDP, HTTP, HTTPS, SMTP, NTP, DHCP, FTP, DDNS, RTP, RTSP

同時訪問數

最大20

安全性

基本驗證、支援ID/密碼/SSL( 僅限MJPEG)/ IP過濾

其他

環境條件

-10℃∼- 50℃/ 90% RH以下

電源

24VAC/12VAC/PoE

24VAC/12VAC/PoE*8

24VAC/

12VAC/PoE*9

24VAC/

12VDC/PoE*9

24VAC

230VAC*10

功耗

4.6 w

6.8 w

4.6w,

18w *11

6.8 w,

20w *11

15w

21w

(24VAC)

29w

(24VAC)

外形尺寸

(mm英寸)

72.4 x 44.8 x 75.2

2.85x1.76x2.96

(W x H x,D)

φ146 x 94

5.75x3.70

62.8x64.2x114.7

2.47x2.53x4.52

(W,xH,xD)

Φ124x153.4

4.88 x 6.04

φ192x181

7.56 x 7.13

重量(g)

220

250

770

800

420

1.35kg

1.90kg



*1 VCC-HD2100P、VDC-HD3100P除外,*2 VCC-HD2100P除外, *3 VDC-HD3100P除外 *4VCC-HD2100P/2300P、VDC-HD3100P/3300P除外*5網絡發生故障時 *6 用於 SD/SDHC 儲存卡 (使用三洋推薦) *7 用於專用外置HDD (使用三洋推薦) *8 使用加熱器選配件時僅可使用24VAC, *9使用HDD時僅可使用24VAC 和12VDC *10 電源?置另售(VA-94S:24VAC, VA-90S:230VAC)*11 附帶加熱器選配件 (VA-60H)

注:設計和規格如有變更,恕不另行通知。
