投影機資料庫第二集
Panasonic
AE700
筆記日期 : 2004年 10月19日
圖表/ 文字 : CKL
Panasonic AE700家庭影院投影機剛剛推出，相信大家好有興趣知道它的表現如何。
投影機資料庫第二集便為大家分析。
今次AE700的重點設計如下:
(1) 2X 光學變焦，當它Zoom致最大時，即最短投影距離時，印像中和AE500差不多。
兩倍光學變焦，可以使AE700變為長投的投影機。

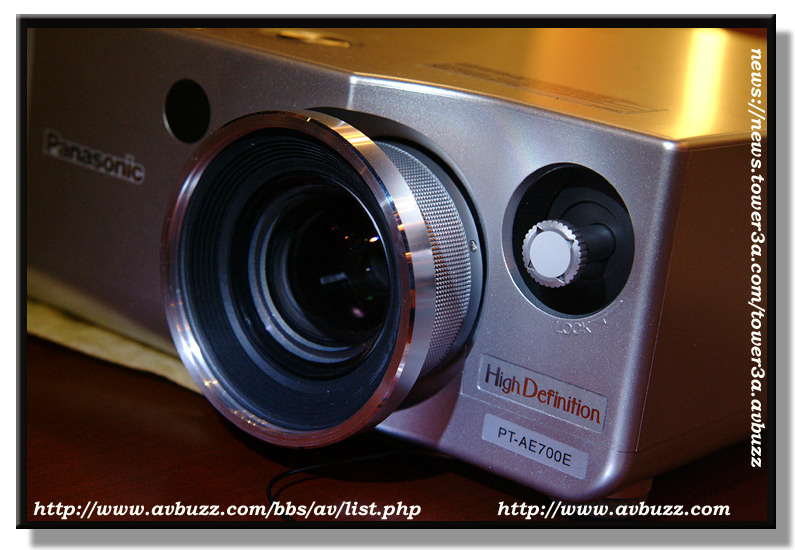

(2) 鏡頭移動功能 ( 垂直 :±63%, 水平 :±25%)，AE700用
Joy Stick 來控制，設計幾特別。
(3) Dynamic Iris 動態光圈，當暗畫面出現時，收縮光圈；而當光畫面出現時，放大光圈。
這種技術能大量增加對比度。
(4) 畫面平滑技術 Smooth Screen Technology，LCD的晶格問題比較嚴重。這種技術能淡化網線現像，
使用家在正常的視距不易察覺晶格的存在。
首先看看AE700的色溫表現， AE700的原廠色溫有五級，分為 -2, -1,
0, +1, +2 。用光譜分析儀量度原廠設定在0位的色溫。
這個色溫偏向藍， 高過6500K， 大約在七千幾左右。
以上圖表更清析地顯示紅色低於藍綠色。
由於0位的色溫高於 6500K， 我便再試一試 “-1”的情況。
大家可以看到”-1”比較接近 6500K。
我就用原廠 “-1” 的色溫為基楚， 進入Advanced Mode 去調校色溫。
經過一個多小時的返覆調校及量度， 得到以下的結果:
經調教後，AE700在30-100IRE的範圍能做到非常接近6500K的色溫，RGB
level 也很平直。
30IRE以下是偏藍的， 由於我們的眼晴對暗位的顏色差別不太敏感，這情況是可以接受的。
其實很難做到由0至100IRE都沒有偏色，不論價錢暫時還未遇上投影機能做到。

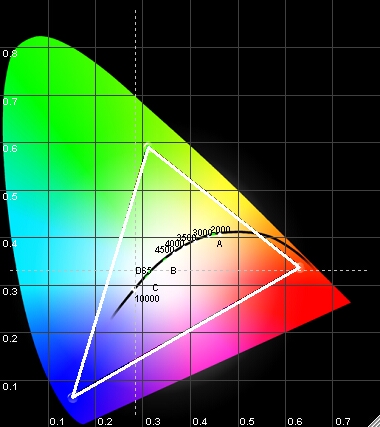

接?再量度紅藍綠三原色的座標:
灰色三角形代表NTSC的標準， 白色三角形代表AE700的實際表現。
大家可以看到白色三角形完全重?在灰色三角形之上。這顯示Panasonic的工程師在調色方面下過功夫。
AE700的動態光圈可以設定使用或者不用，而燈泡也有高低模式的選擇。

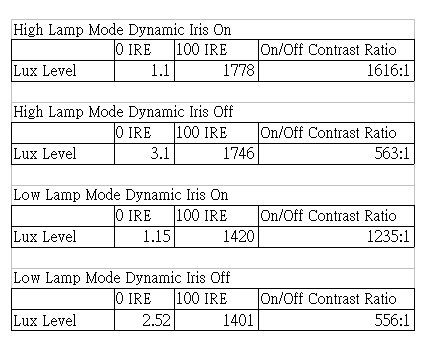

我使用Lux 表去量度不同模式的對比值。請留意由於使用的儀器及量度方法不同，
會得到不同的結果，因此對比度沒有絕對準確的數值。
在相同的環境之下用相同方法度出來的數據，有參考及比較的作用。
數據顯示出燈泡的光暗模式主要影響光位的亮度， 而動態光圈主要影響暗位的亮度。
動態光圈能有效地降低暗位的亮度，從而提昇On/Off對比率，有兩至三倍的增長。
當然這不是代表實際的畫質有相同比率的增長。但這證明這種技術是有效的。
為了得到最大的對比，我建議使用高燈泡模式及開?動態光圈。

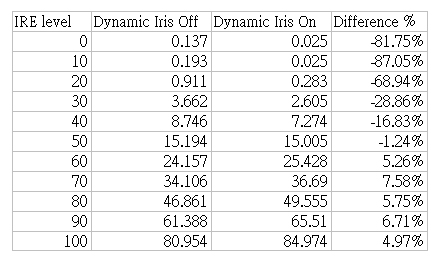

為了了解動態光圈的實際運作，我再量度十級由0至100IRE的亮度在動態光圈On
& Off之間的變化：
大家可看到50IRE以下，自動光圈開始進行不同級別的收細，越暗光圈便收得越細。
50IRE以上便完成打開光圈。到底動態光圈有沒有使伽碼出現混亂，我們看看以下的圖表便知道。

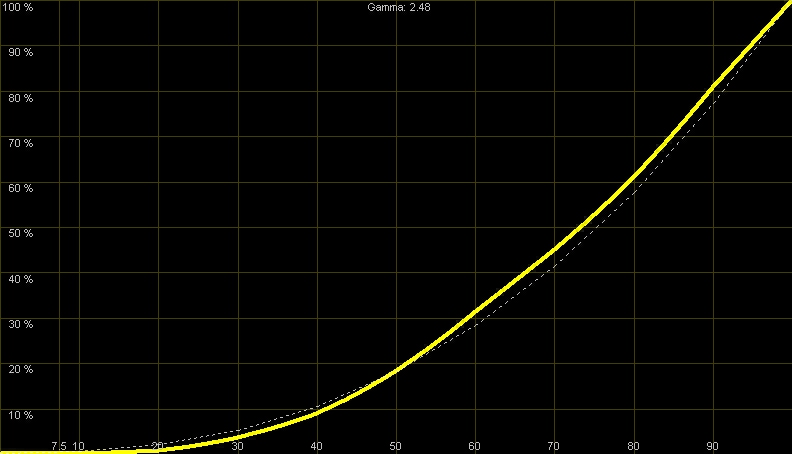

這是經6500K色溫調校後的伽碼值是2.48，只是少許偏離2.2虛線的標準，並沒有造成混亂。
另一方面，當動態光圈的運作時，我不覺得有時光時暗的情況，運作是流暢的。
我相信其他投影機會繼續使用這技術去增加對比度。
實際畫質的表現好啦！講了很多AE700量度出來的數據。是時候講講它實際畫質及大家關心的問題。
顏色
AE700能保持由AE100至500的一貫水準。經調校後都能得到準確的色溫。
顏色鮮豔奪目，完全表現LCD應有的特色。
對比
雖然動態光圈能使AE700獲得1600:1的對比率，打破LCD以前的記錄及追近DLP在這方面的表現。
但黑位及實際對比和DLP還有距離。不過自動光圈能明顯降低黑位，使它看上去沒有那麼灰。
暗位的細節的重現也不錯。這方面的表現是可以接受的。
光度
AE700有1000流明的輸出，在家庭影院投影機來講，它屬於光的機種。
它有足夠能力應付低增益的灰幕及白幕。它配灰幕的表現相當不錯。
直紋
LCD常見的直紋問題， AE700比AE500少一點。它們主要出現在中灰度的水平上
(即40-60 IRE)。
畫面暗或者比較複雜時，不會看到直紋。但藍天白雲及雪山，便會察覺這問題。
AE700和AE500都是使用Epson D4 LCD晶片， 希望新的D5 晶片能改善直紋的問題。
偏色
LCD投影機容易出現顏色不平均的現像，AE700在這方面沒有太大問題。
看了兩部AE700，一部完全無問題， 一部右上角有少許偏紅。不過當播出畫面時，不易發覺。
晶格
一般720P LCD 在正常的視距 (即在兩倍銀幕寬度, 以80寸16比９幕計,
11-12尺)， 會看到晶格現像。
AE700 用smooth screen技術，使晶格的灰色邊變淡及細，看起來好像布紋，
和其他LCD或DLP不一樣。在十尺以外，看不到晶格。
鏡頭移動
AE700的Joy Stick方便移動鏡頭，當確定位置後，可以轉動這棍的頭位鎖緊該位置。
我覺得要精細地控制鏡頭移動，還是用兩個轉動制去操控比較準確。它上下移動的範圍，
以返轉吊天花計，大約由幕中至幕的頂部。它沒有offset，所以不能將它按裝在高放幕的位置上。
點對點

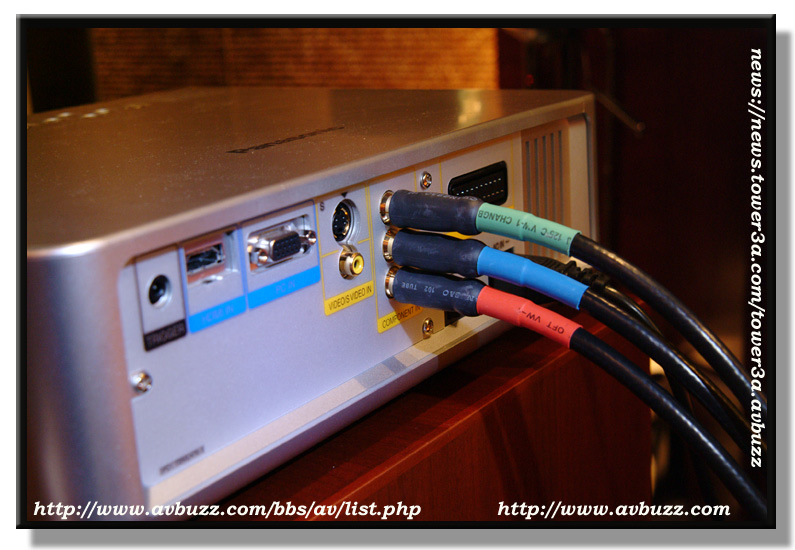

用電腦HTPC輸出720P經DVI to HDMI線連接AE700，它能做到點對點
(720P 1:1 mapping)。
能正確顯示左右全部畫面。但上下畫面切了約2%，
情況好像部份像素沒有顯示畫面，即1280x720 LCD板只用了1280x706(約減了2%)。
可以用菜單內的V Position調校，便能得正中的位置。不知道用HDMI to
HDMI有否此問題，有待跟進。
噪音
AE700十分靜， 在High Lamp Mode之下，坐在它旁邊，
也只聽到它小小的風扇聲。開了泠氣機之後，便聽不到任何聲音來自AE700了。
總結
自從Panasonic推出第一部家庭影院投影機AE100之後，我對他們製造的LCD投影機的水準有一定的信心。
我喜歡它們的顏色，經調校後都能得到6500K的標準。你未必喜歡6500K的色溫，
但顯視器調校致6500K的標準，是一種基本的要求。Panasonic的顏色自然鮮豔，發揮出LCD的個性。
AE700的出現沒有帶來驚喜，也沒有令人失望。它比之前型號的改進是可以看到的，它保持了Panasonic的傳統顏色。
動態光圈有效地改善了LCD在對比及黑位的弱點。效果不是天與地的分別，但是正面的改良。
AE700是入門級家庭影院投影機的一個好選擇。
