HTPC第三回：窮人的SDI(香港版)
圖 / 文: Atman
上回講到剛收到了SDI的電路板，現在就向大家報告最新的進展。
【 重溫該篇內容
】
在AVS Forum中有一個著名的題目"Poor Man's SDI"，討論如何做SDI
DIY。
所以這篇報告的題目也名為"窮人的SDI(香港版)"，以說明主要idea源自AVS
Forum。

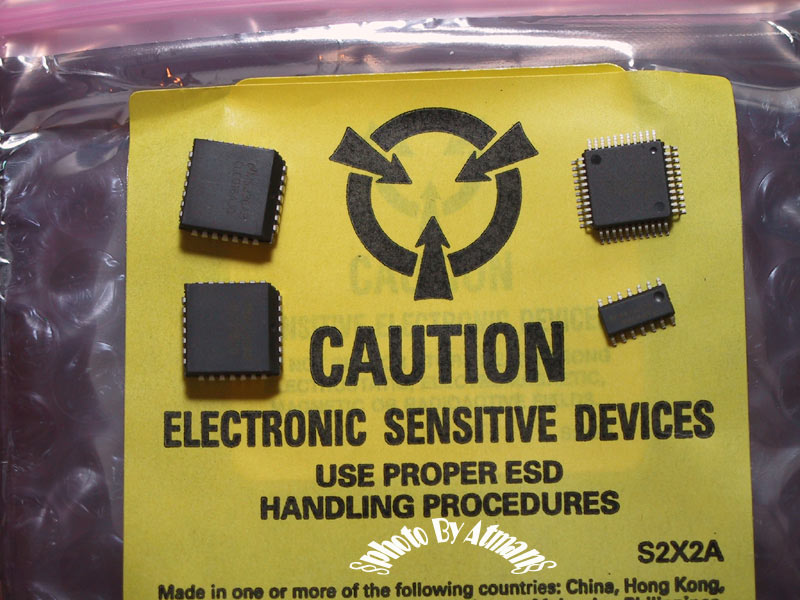

下圖的IC就是SDI DIY的主要零件，National的CLC011,
CLC014, CLC016及CLC021。
CLC011/014/016是用於SDI接收方，即用於安裝在PC中的SDI capture card; CLC021則用於SDI發送方，
即用於安裝在DVD機或set top box中的SDI converter。
CLC021是早期用於SDI改機的CLC020的新版本，據說有不少改進，不過管腳也由28
pins增至44 pins。
不幸的是用於SDI capture card的Fusion 878A，訂貨之後遲遲未能收到，所以只好從TV
tuner card中拆下來。

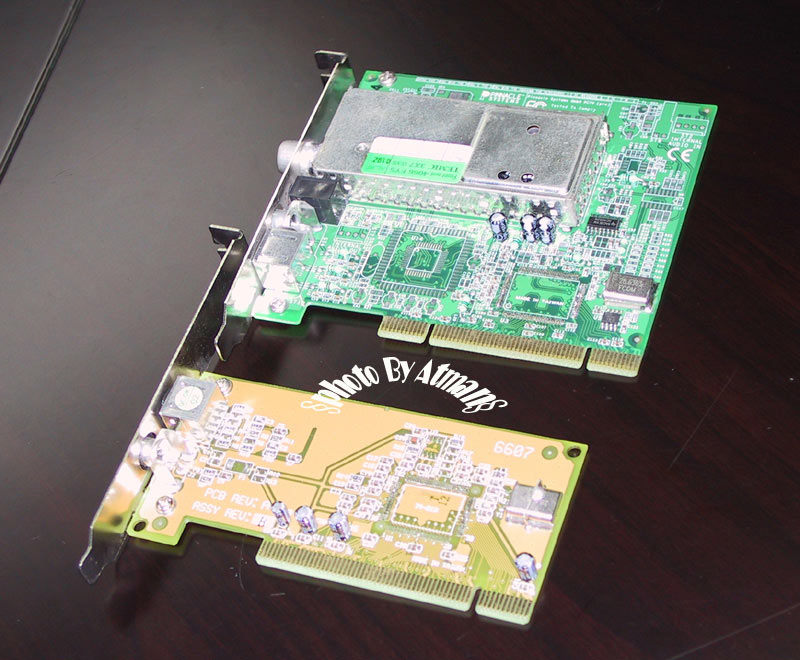

下面的兩塊卡就是慘遭"奪芯"的TV tuner card：Miro PCTV Pro及Winfast VC100XP。
要用兩片878A是因為要為一位朋友多做一套。我本來的計畫是將這兩塊TV tuner card改造成SDI capture card的，
但是TV tuner card有太多analog及高頻部分，我擔心會影響SDI的素質，
而且這兩塊TV tuner card上的塑膠外殼電容也令我不喜。所以最後決定設計全新的PCB。

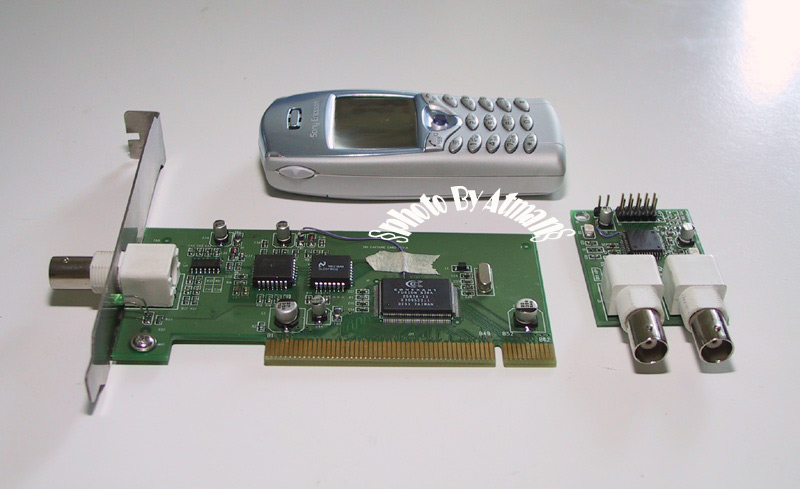

筆者自問焊接技術不太好，所以再請電子業的朋友幫忙。下面的就是裝配好的SDI
capture card及SDI converter。
由於PCB的設計有錯，所以大家可以看到PCB板上有跳線。為了方面調試，兩塊板上都裝有LED。
如果SDI converter從DVD機收到正確的BT656 數碼video信號，SDI converter上的LED就會亮。
如果SDI capture card收到正確的SDI信號，SDI
capture card上的LED也會亮。SDI capture card後面的金屬擋片是用數控車床切割出來的。
首先安裝SDI capture card於HTPC中，Fusion 878A的driver可以在這裏下載。
http://heanet.dl.sourceforge.net/sourceforge/btwincap/btwdmdrvinstaller5.3.6-1.zip

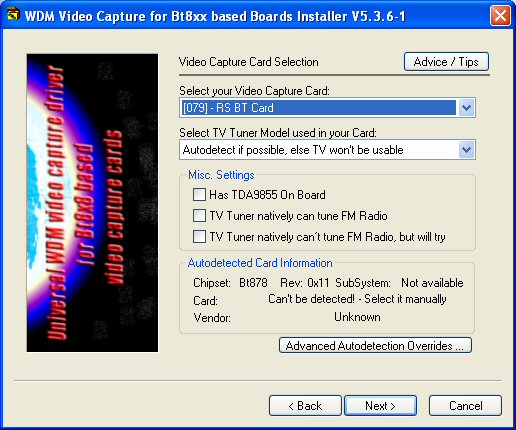

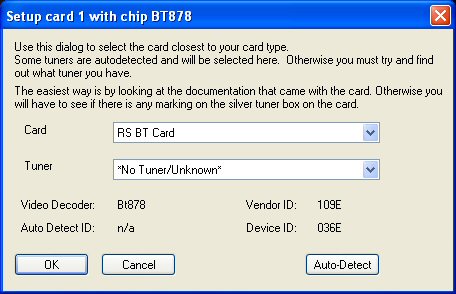

安裝的時候，Video Capture Card選取RS BT Card。為什麼是RS
BT Card？後面再作解釋。
然後再設置DScaler，Setup card時也是選取RS BT Card。DScaler
4.1.6在這裏下載。
http://twtelecom.dl.sourceforge.net/sourceforge/deinterlace/DScaler416.exe
DScaler最初有hang機現象，後來發現PCB有錯，這就是上面圖中PCB多了一條跳線的原因。
加了這一跳線後，DScaler就能順利啟動。

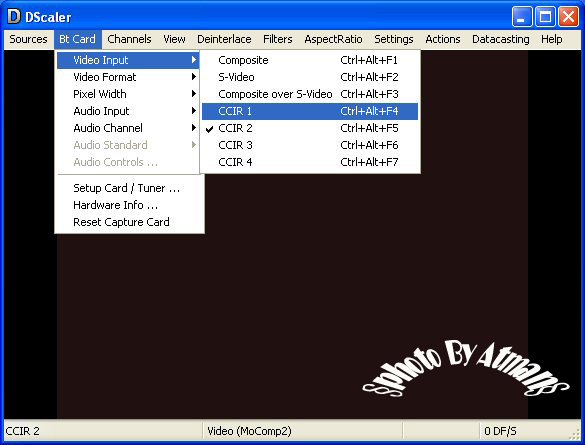

再從video input中選CCIR 1，CCIR 2, CCIR 3或CCIR 4其中之一。BT656以前叫做CCIR656，
所以CCIR1-4都是用以選擇SDI數碼輸入的。我選取RS BT Card是因為它支持4組數碼輸入。
雖然無論你選那一個CCIR輸入均是對應SDI輸入，但是DScaler對這四組CCIR是獨立處理的，
因此我們可以對這四組CCIR作獨立的參數設置，等於有了四組獨立的profile，十分有用。
現在可以用SDI cable將SDI converter與SDI capture card接上。

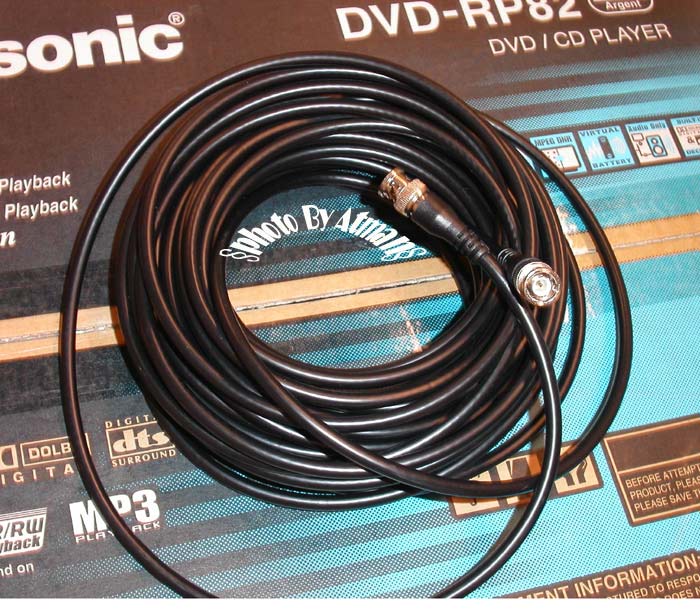

這一根就是在鴨寮街買的50呎長SDI數碼cable(其實只是一根接閉路電視用的75 ohm BNC cable)。

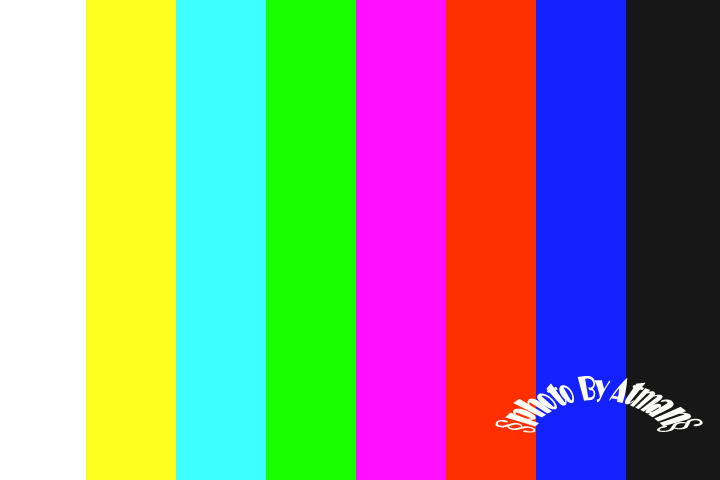

SDI converter中的CLC021有Test Pattern Generation功能，下圖就是SDI
capture card第一幅capture到的image，
該image由SDI converter產生。位於SDI capture card後面的LED在收到SDI信號後，立即長亮。
此時打開Panasonic RP82的外殼，準備安裝SDI converter。選用RP82的原因是因為它的MPEG2
decoder是公認十分優秀的，
它的digital to analog部分好不好就與SDI改裝無關了，反正都用不上。
有AVS Forum中的"Poor Man's SDI"有位朋友公開了MPEG2 decoder的data線(8 bits)與時鐘線的位置。
而+5V與ground在DVD機則隨處都有，我就選了一個比較容易下手的地方。
Panasonic的工程師可能預知我們要在RP82加上SDI數碼輸出，所以在設計PCB時加了方便我們改機的"feature"。
+5V與ground有一個特大焊點，而在data/clock線則加了接線孔，大大方便了我們改機。

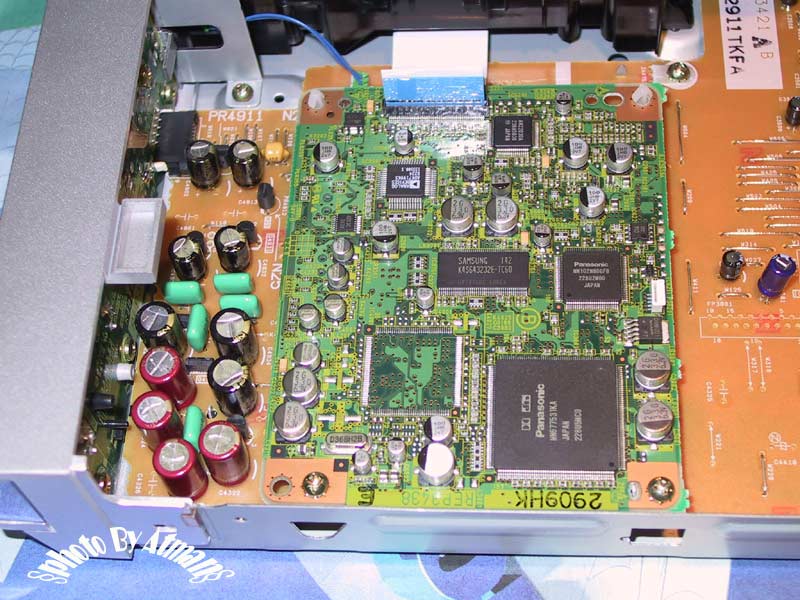

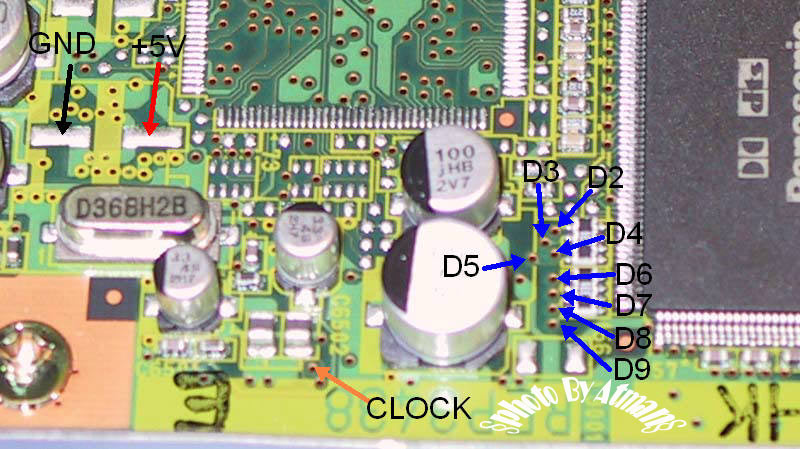

下圖就是SDI converter接線的地方，共11根線。其中8根data 線，1根時鐘線，兩根電源線。
DVD software中的video信號是8 bits的，所以8根data 線就足夠了，SDI converter上的D0/D1是不用接的。
●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●●

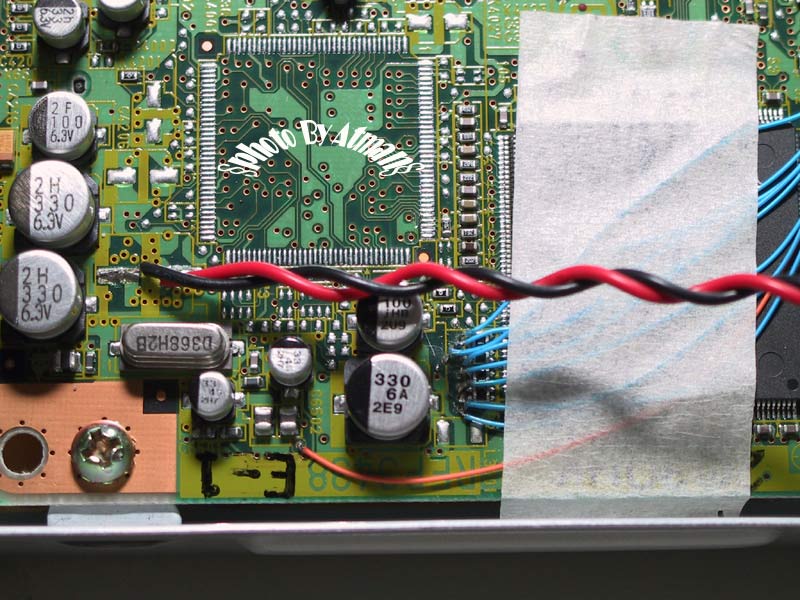

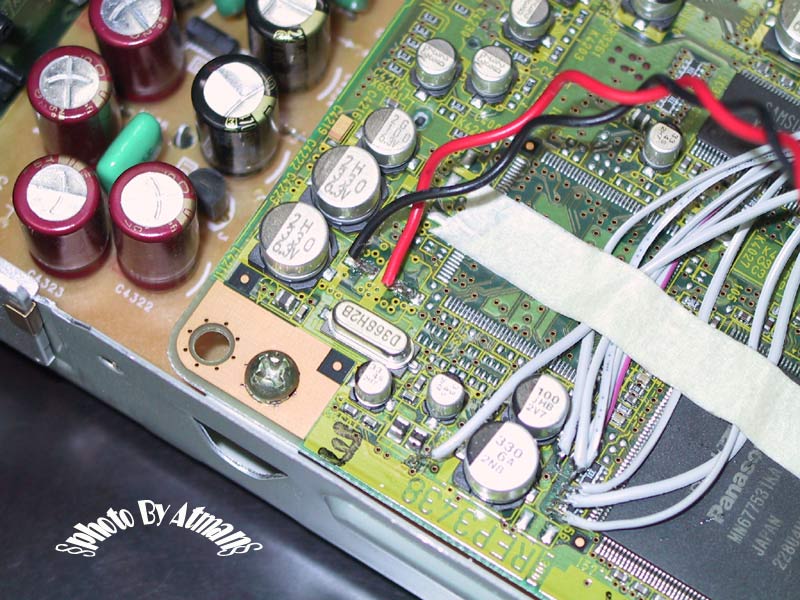

這就是焊接好的圖，由於接線孔很小，而用的線較粗，所以安裝時相當費勁。

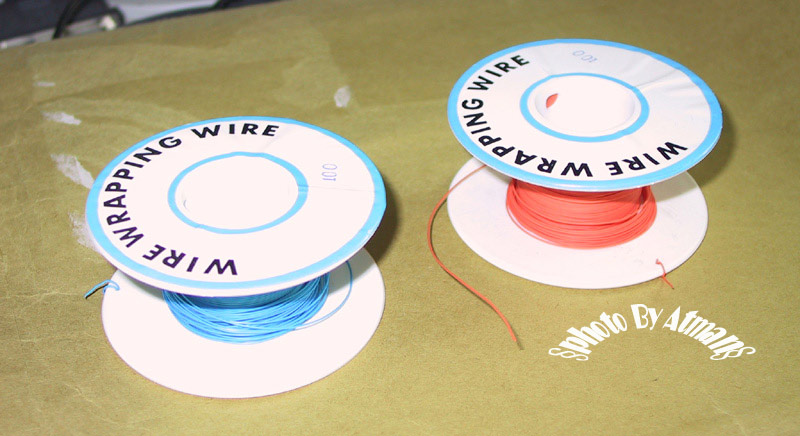

有了經驗之後，第二台RP82改裝時就改用30 AWG的wire
wrap線，安裝時就容易得多。

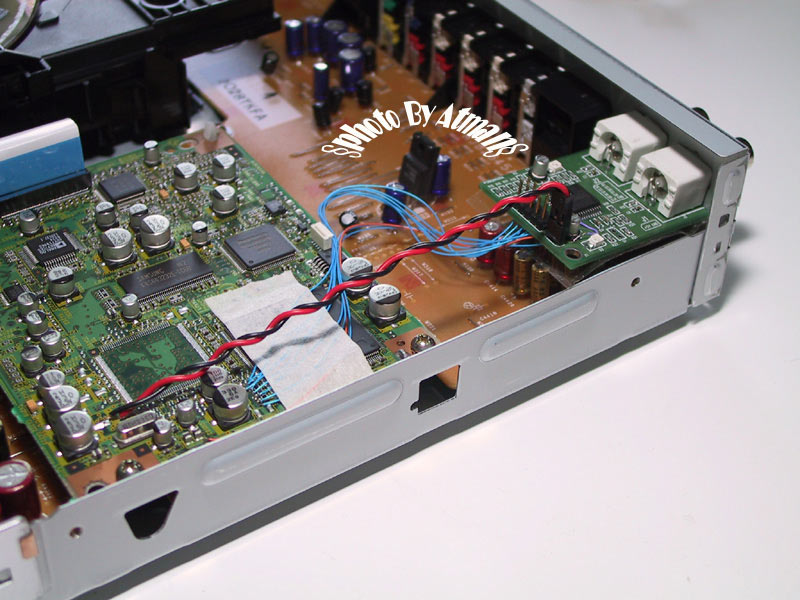

這就是用wire wrap線改的RP82。
再在RP82機背開了兩個孔，固定好SDI
converter的兩個BNC connector。

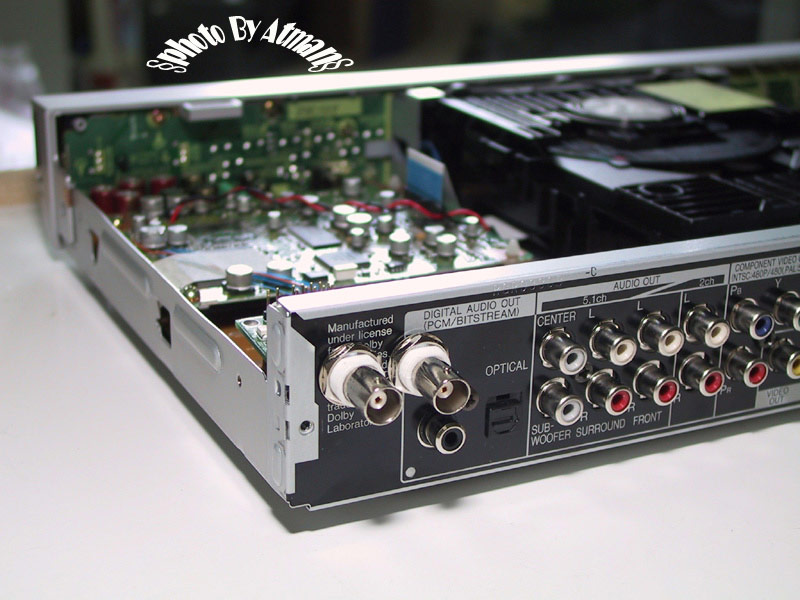

這是安裝SDI converter後的機背圖。兩個BNC connector會同時輸出同樣的SDI信號(實際上的反相的，
但以NRZI編碼的data是完全一樣的)，方便作A/B比較。
DVD機開機後，SDI converter上的LED就會亮，說明已經收到正確的BT656
video信號。
此時DScaler看到的光度、?色都有點怪，這是正常的，因為還沒有做card calibration。
DScaler有十分方便的calibration功能，能夠支持Avia與Video Essentials等video校準software。
首先將Avia與VE放入DVD機中，進入指定的title與chapter，DScaler便會全自動校準video setting。
我用過Avia與VE無數次，從來沒有試過這麼方便。?色校正十分準確。

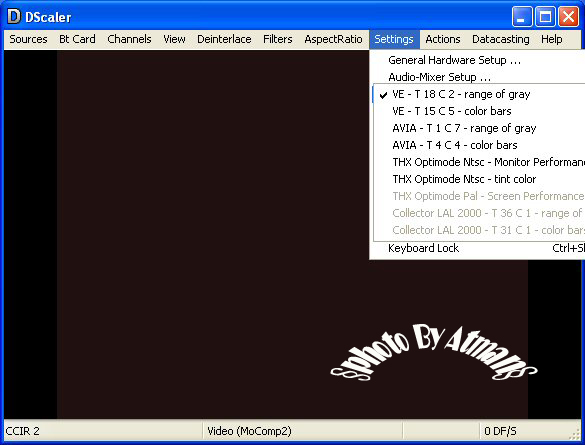

這是我用Avia校準後的參數：Brightness: -4, Contrast: 130, Hue: -30, Color U: 127, Color V: 126
這是用VE校準後的參數：Brightness: -9, Contrast: 134, Hue: -30, Color U: 126, Color V: 128
這是SDI Silk網頁上SDI Silk推薦DScaler的參數：Brightness: -2, Contract: 129, Hue: 0, Color U: 126, Color V: 126
因為有CCIR1-4四組profile，所以可用以紀錄上面三組參數，再加上一組留給自已微調。
我用的Philips 170W 寬螢幕LCD monitor的native resolution是1280x768。

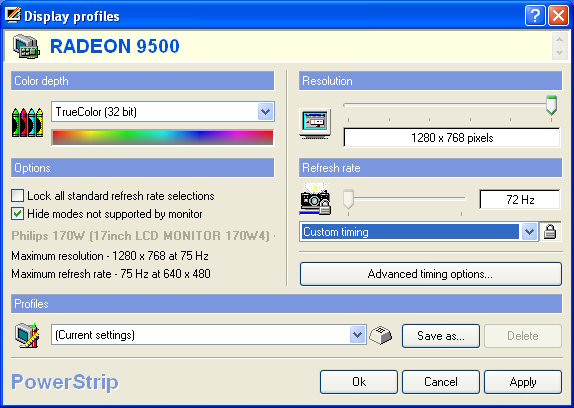

所以用PowerStrip設成1280x768 / 72Hz。看film source的DVD時，DScaler會做3-3 pull down，每一film frame都佔用時間3/72=1/24秒，
達到完美的電影感。HTPC與170W是用DVI數碼線連接的，從DVD機到display，整個過程數碼化。

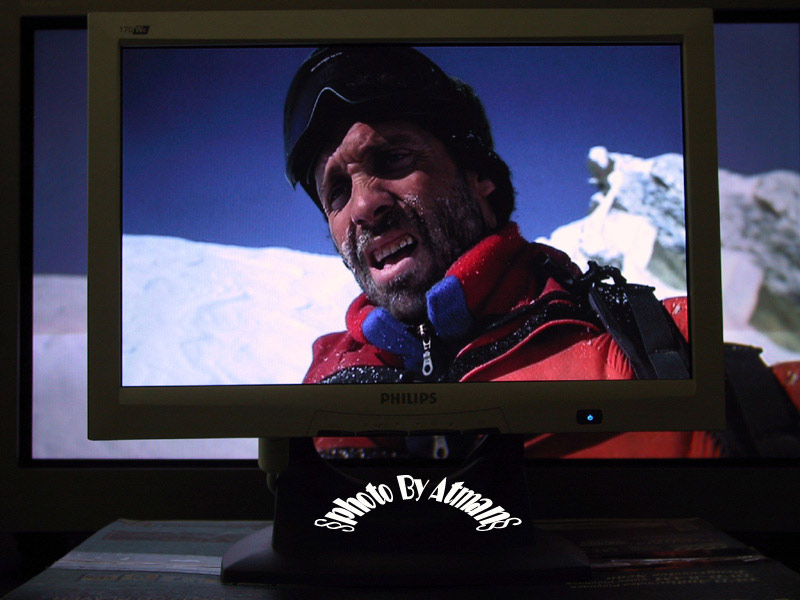

這就是我的Philips 170W，後面的是日版電視接RP82的progressive色差輸出。
改機後的RP82，色差輸出沒有任何影響。Software是Superbit版Vertical Limit。
LCD與CRT比contrast，LCD必敗無疑，但是details方面，SDI + DVI 接LCD勝一籌。
我將這兩部機並排是想看一看scene change時，兩者有沒有時間差。
因為lip sync是video processor的大問題。幸好兩者的時間差極小，難以察覺。
再看一幅。
再試一下video source，software是Blue Planet。用MoComp2作deinterlacer，即使是群魚亂舞的畫面也能應付。
好了，報告完畢。是時候回去繼續試機。
【End】
