圖 / 文 : 巴斯
歡迎來到 PANNDE PD6X 第二集，如錯過上集的朋友可👉( 按我重溫第1集 ) 👈 ，今集主要是分享開機蓋看內構，事前準備好的電鋸、鎚仔、罐頭刀、衡擊鑽和爆破用的C4炸葯，一一都用不著，我發覺原來用一支十字鈚就可輕易打開頂蓋，機身連保養專用封貼也不存在。

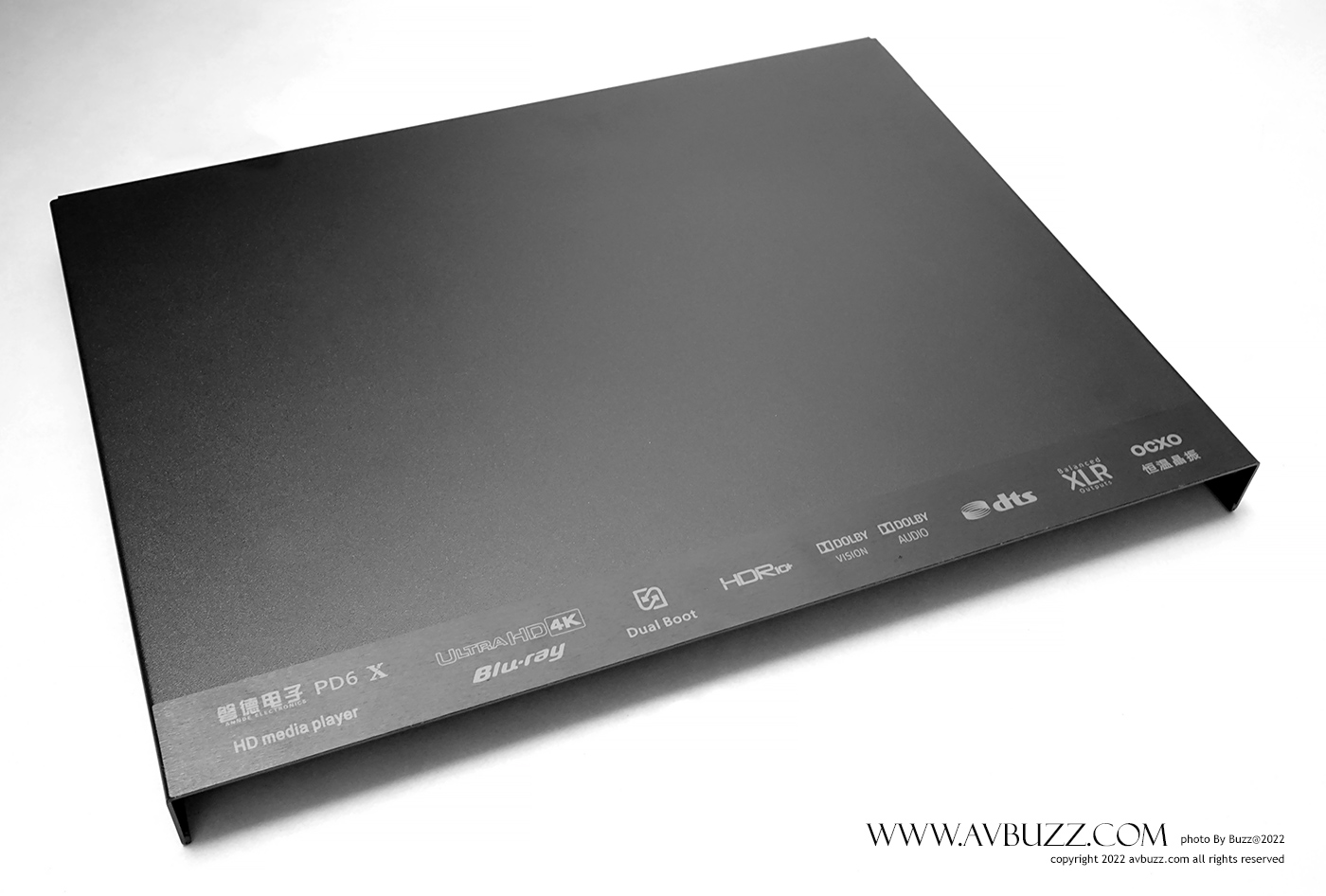

重達 16KG 的PANNDE PD6X ，單是頂蓋重量也不輕，很是墜手。

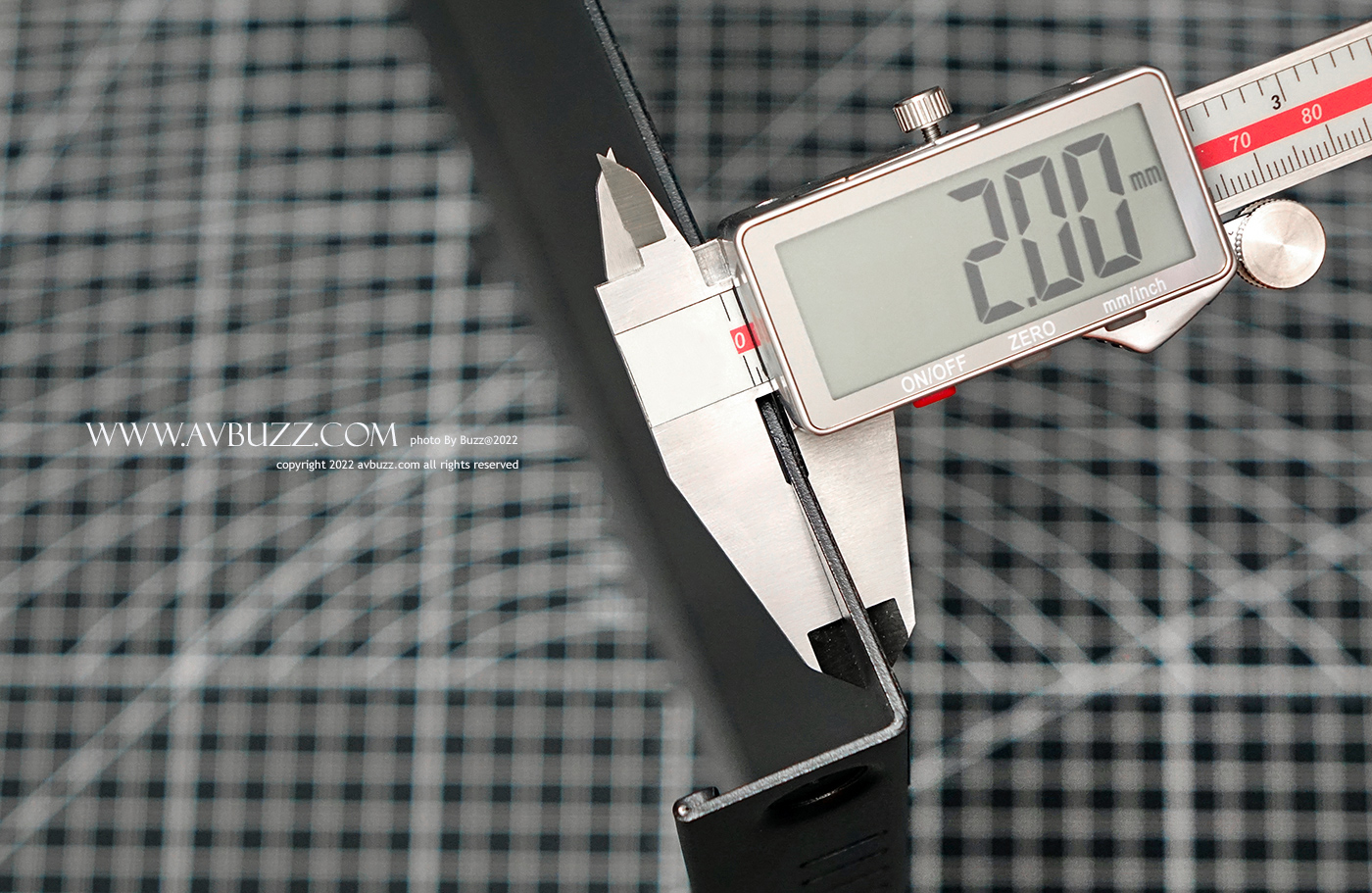

頂蓋之所以咁重，絕對是因為其厚度是 2mm 所致，屬一體掘摺而成。

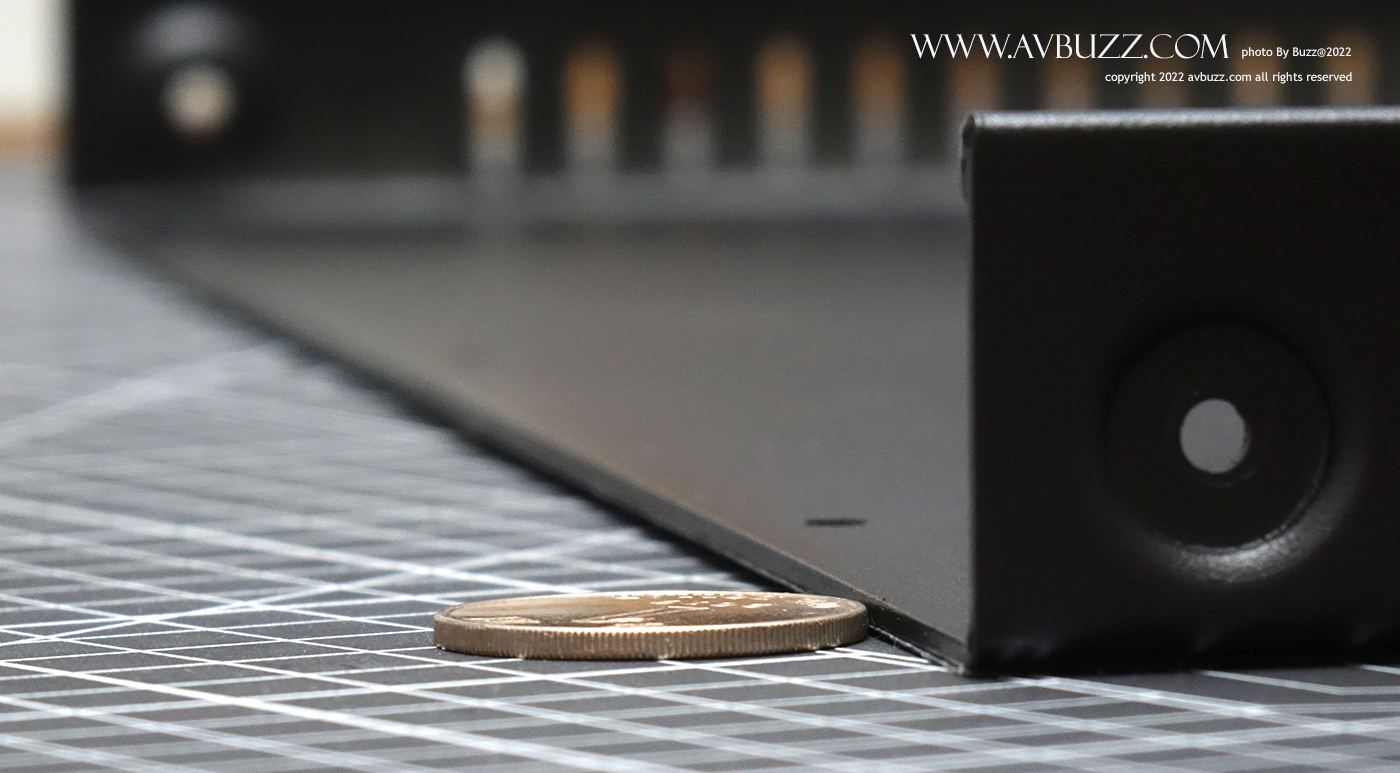

2mm 厚度是大約比一元香港硬幣厚小小。
後來把 PANNDE PD6X 過磅，發覺她實際重量是👉 12.5 KG👈，比 OPPO UDP-205 重2.5KG。
頂蓋打開後可見 PANNDE PD6X 內部佈局與結構，留意是廠方設有分隔板來把她們分區。

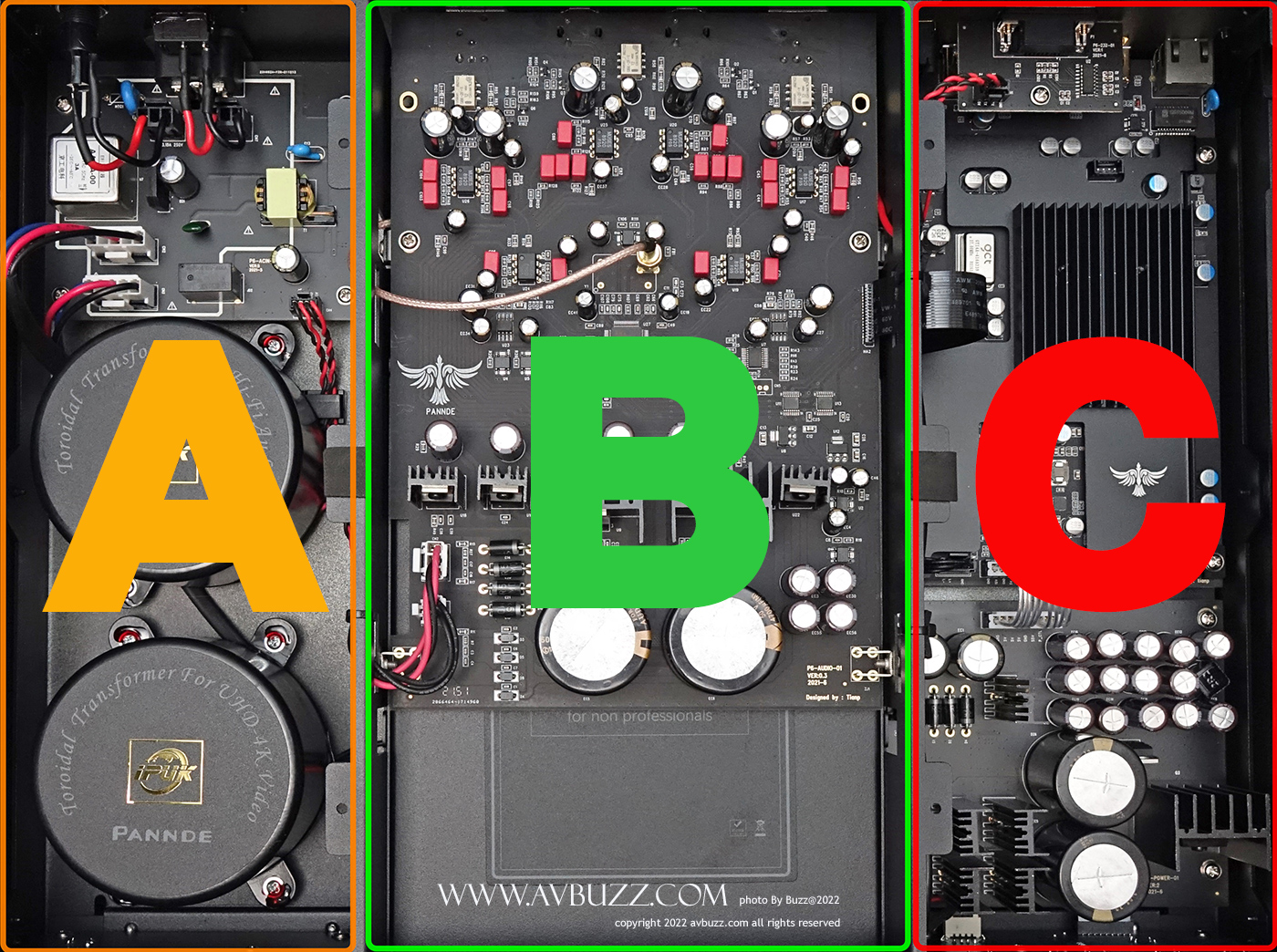

這裡可劃分為 A、B、C 三個區域理解，也就是電源區，模擬區和數碼區。
電源區

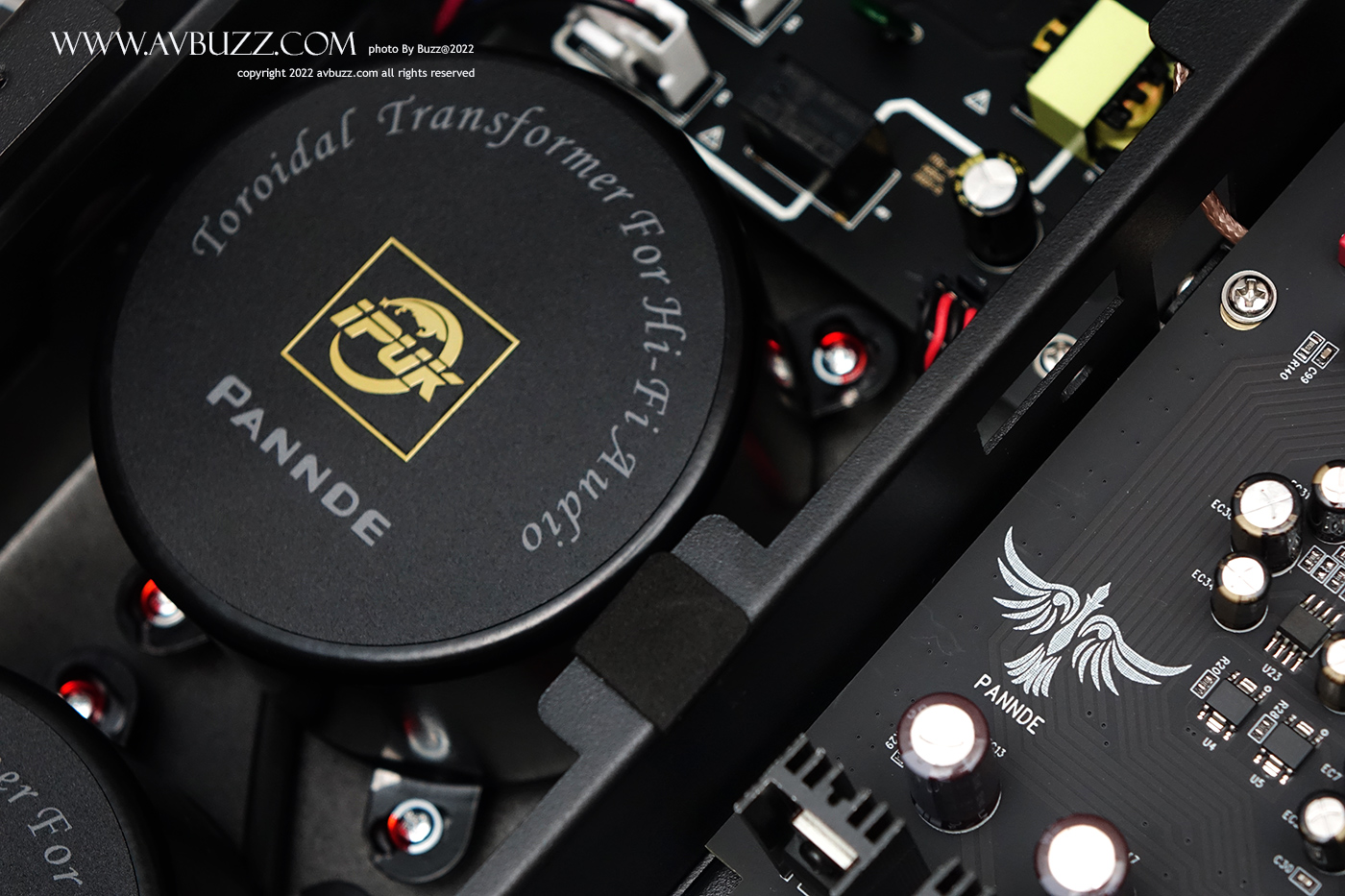

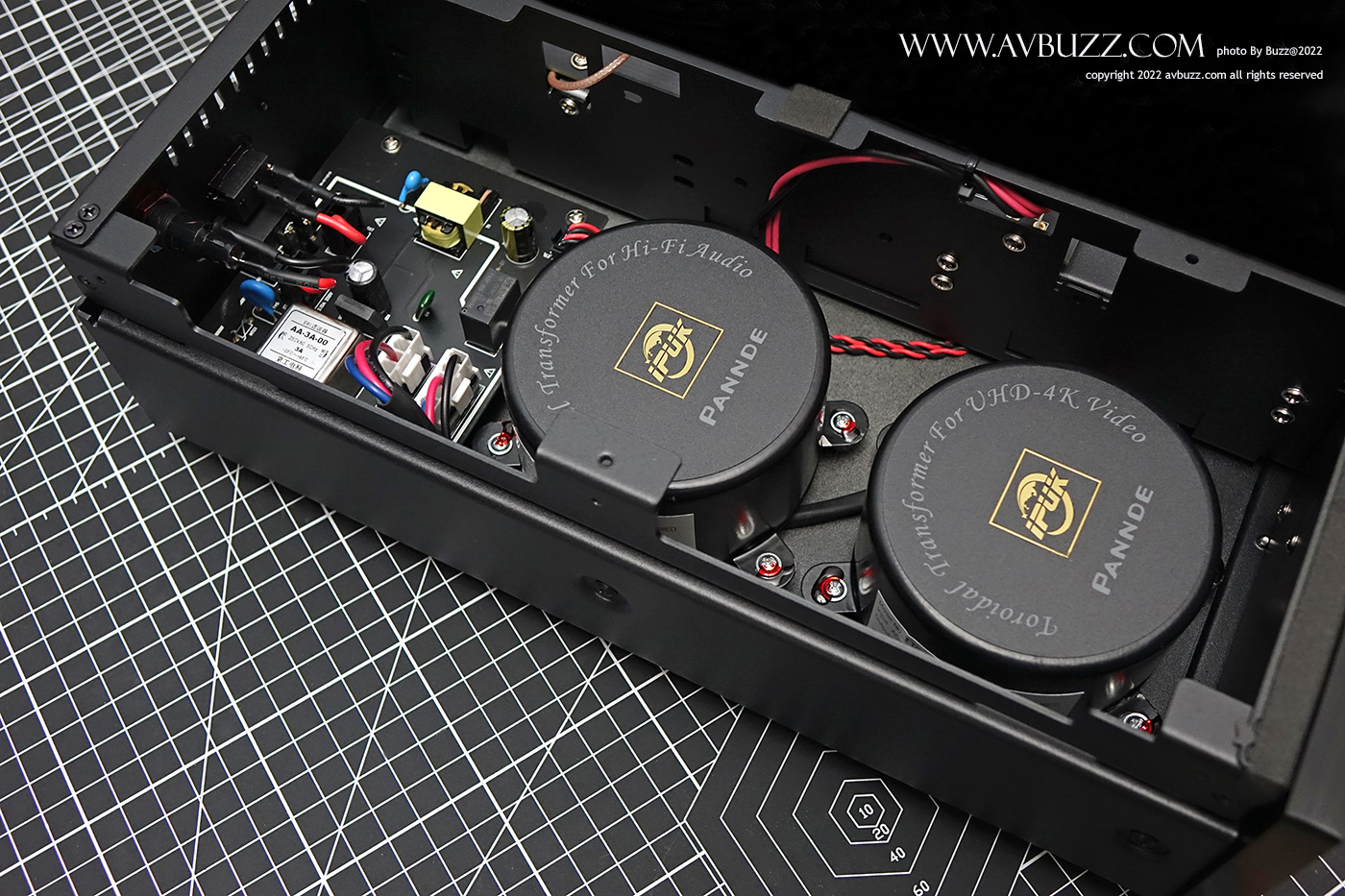

圖中所見是電源區，非常沉重的純銅雙環牛就在眼前，整部機之所以有 12.5KG 重量，有一定比重是來自她，廠方為 PANNDE PD6X 提供穩定和寧靜工作環境，採用雙線性供電，讓數碼與模擬以分離獨立線性供電，配備 70W 雙大環牛無氧銅線與金屬屏蔽罩。

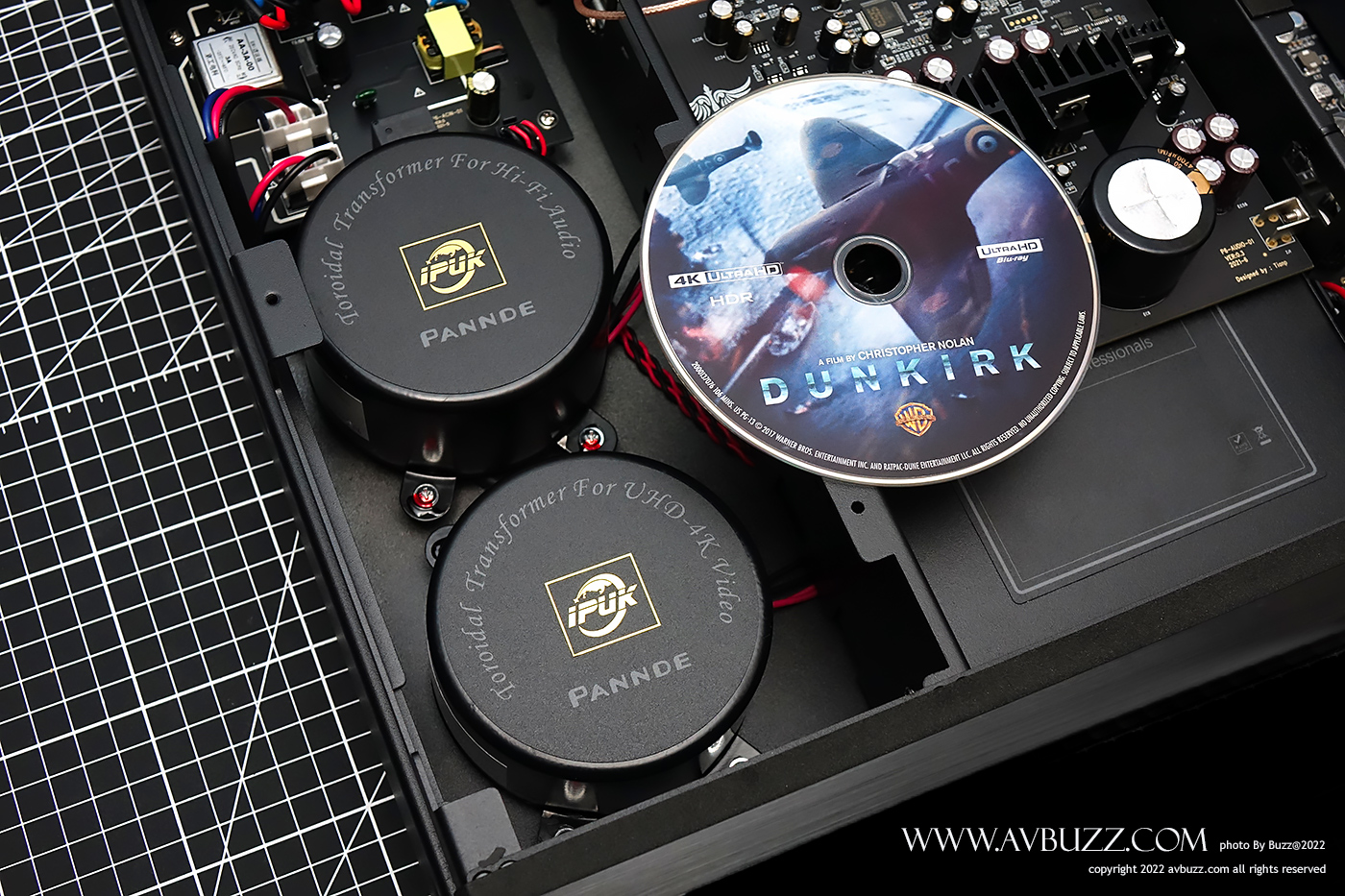

透過光碟直徑作比例，可大約猜想到 純銅雙環牛 實物大小，廠方也為她們蓋上金屬屏蔽罩，作為阻隔不必要干擾，屏蔽罩上印有官方徽號。

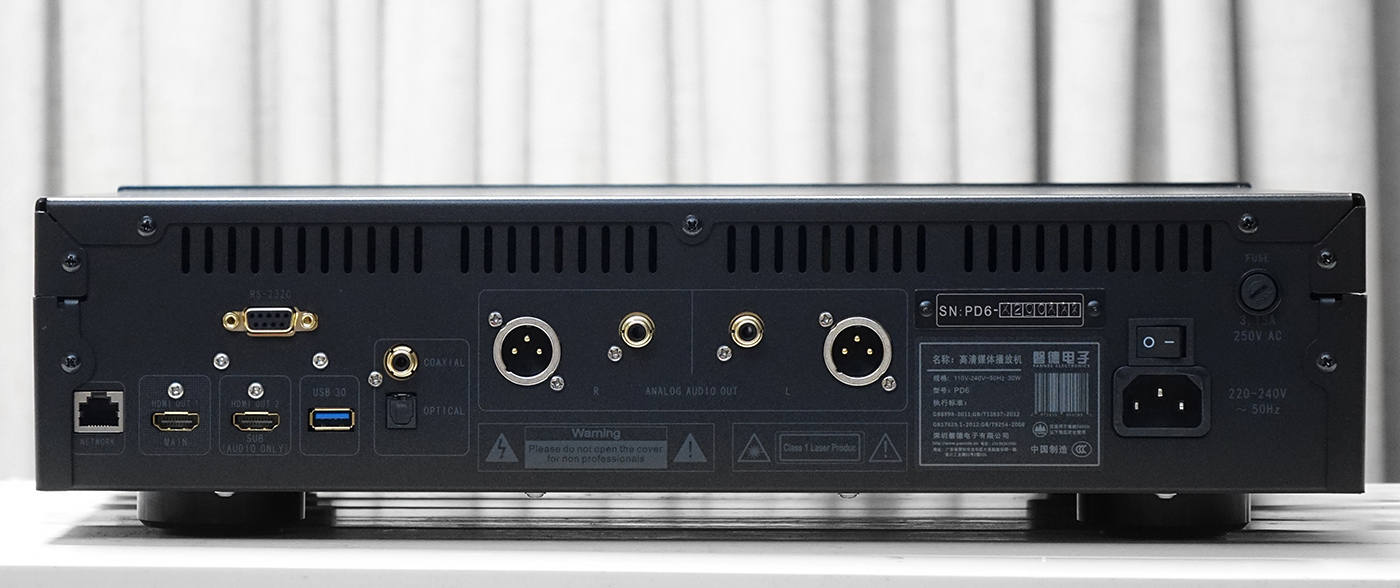

IEC 電源口和可替換保險絲都在機尾位置進入。
模擬區

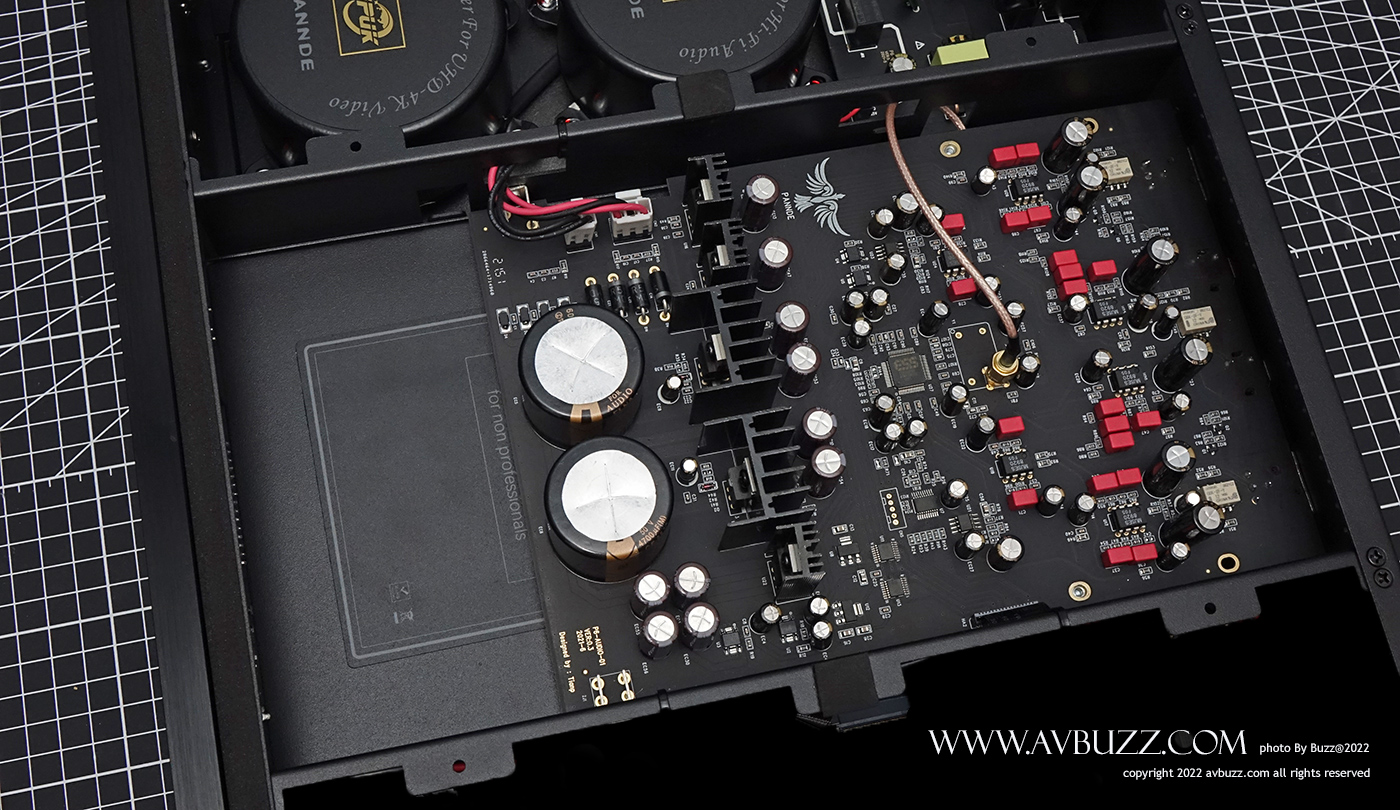

離開電源區，接下來到另一區域👉模擬區👈，圖中可見模擬線路板與光碟機芯的存在。

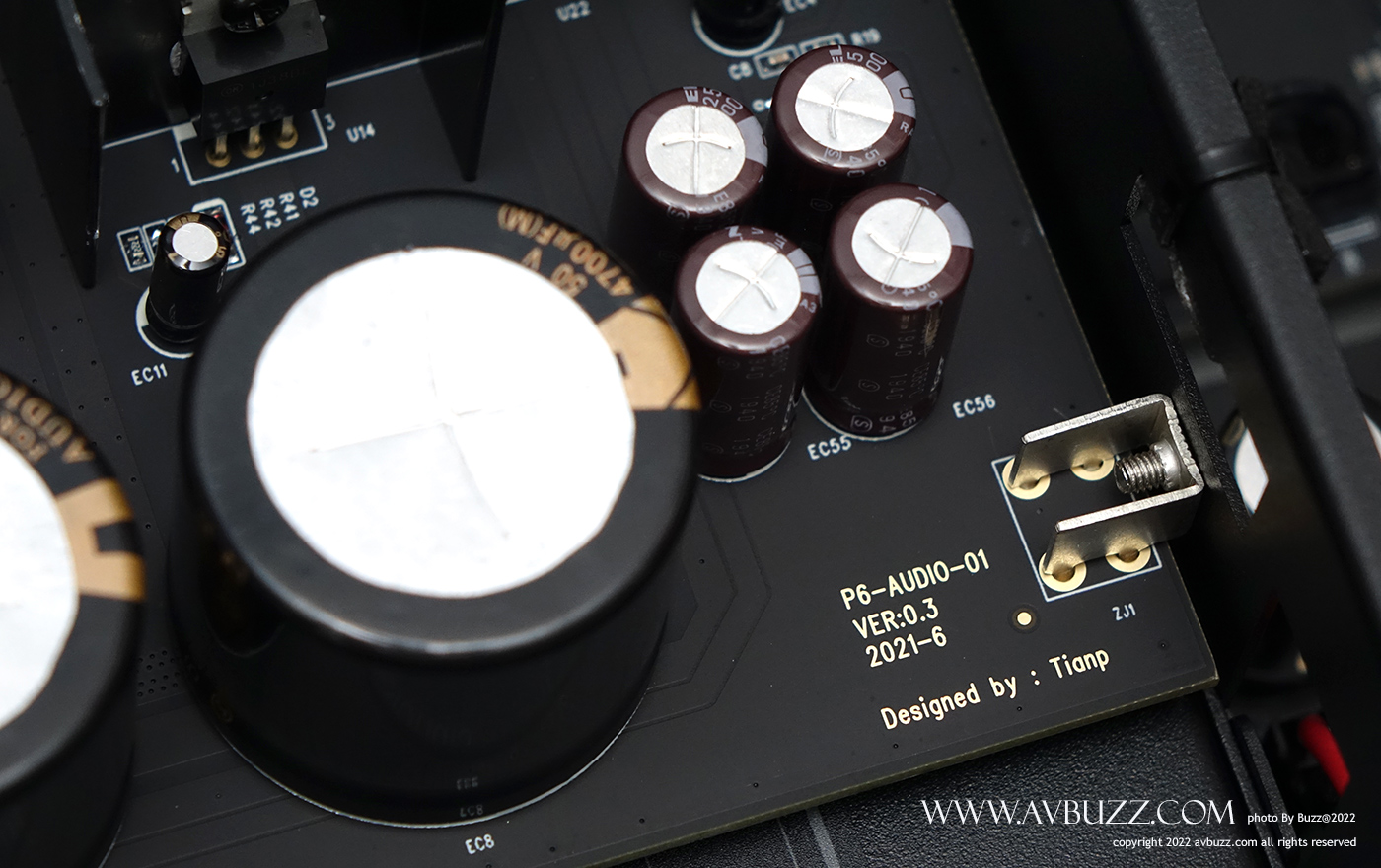

模擬線路板有名有姓，分別刻有官方徽號和線路設計者名字，下圖所見，是模擬線路設計者名字。
而官方徽章印在這個位置。

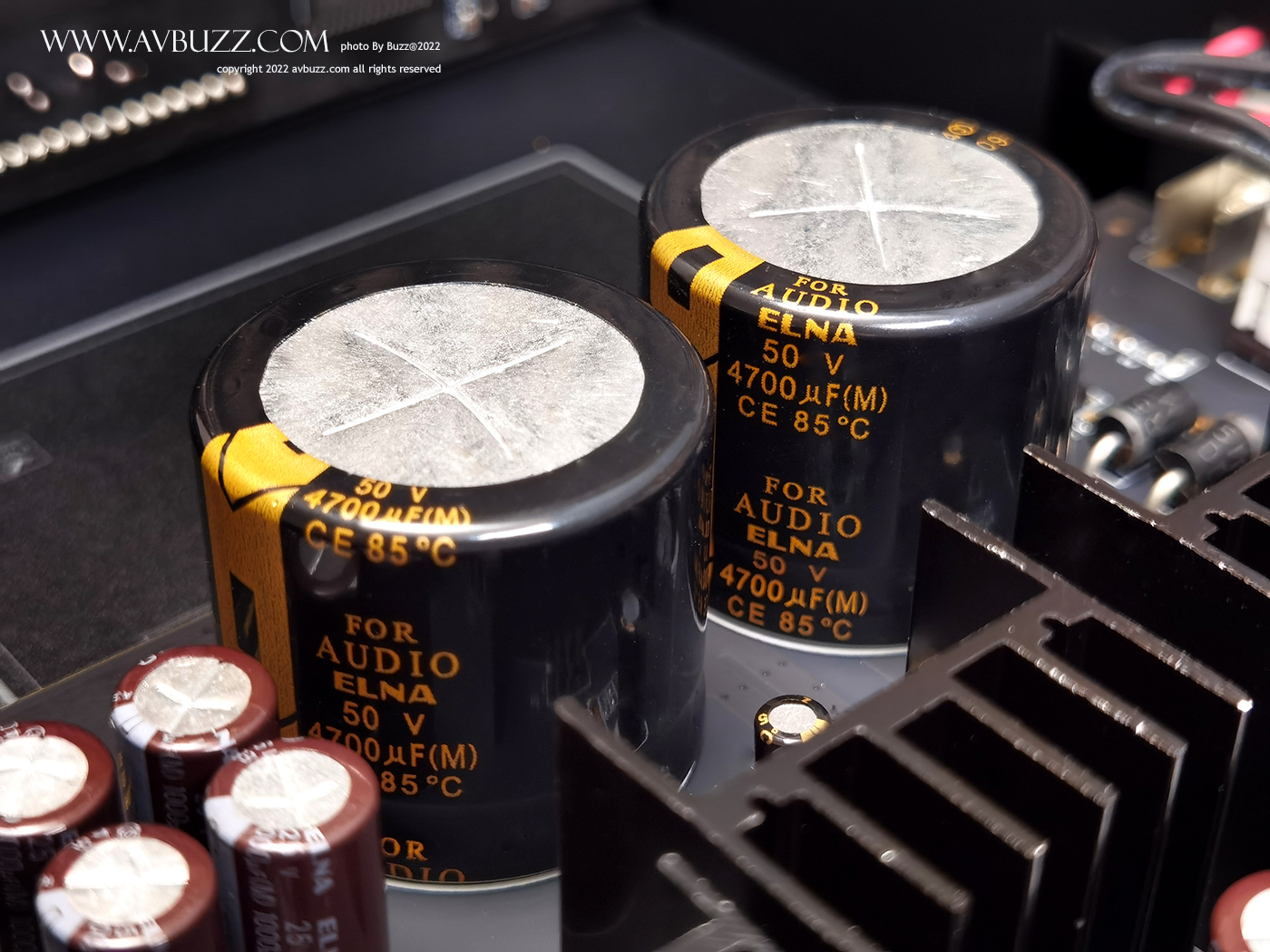

這模擬線路板上也可見到兩隻 ELNA (For Audio) 4700 uF 音頻專用電容。
Op-Amp

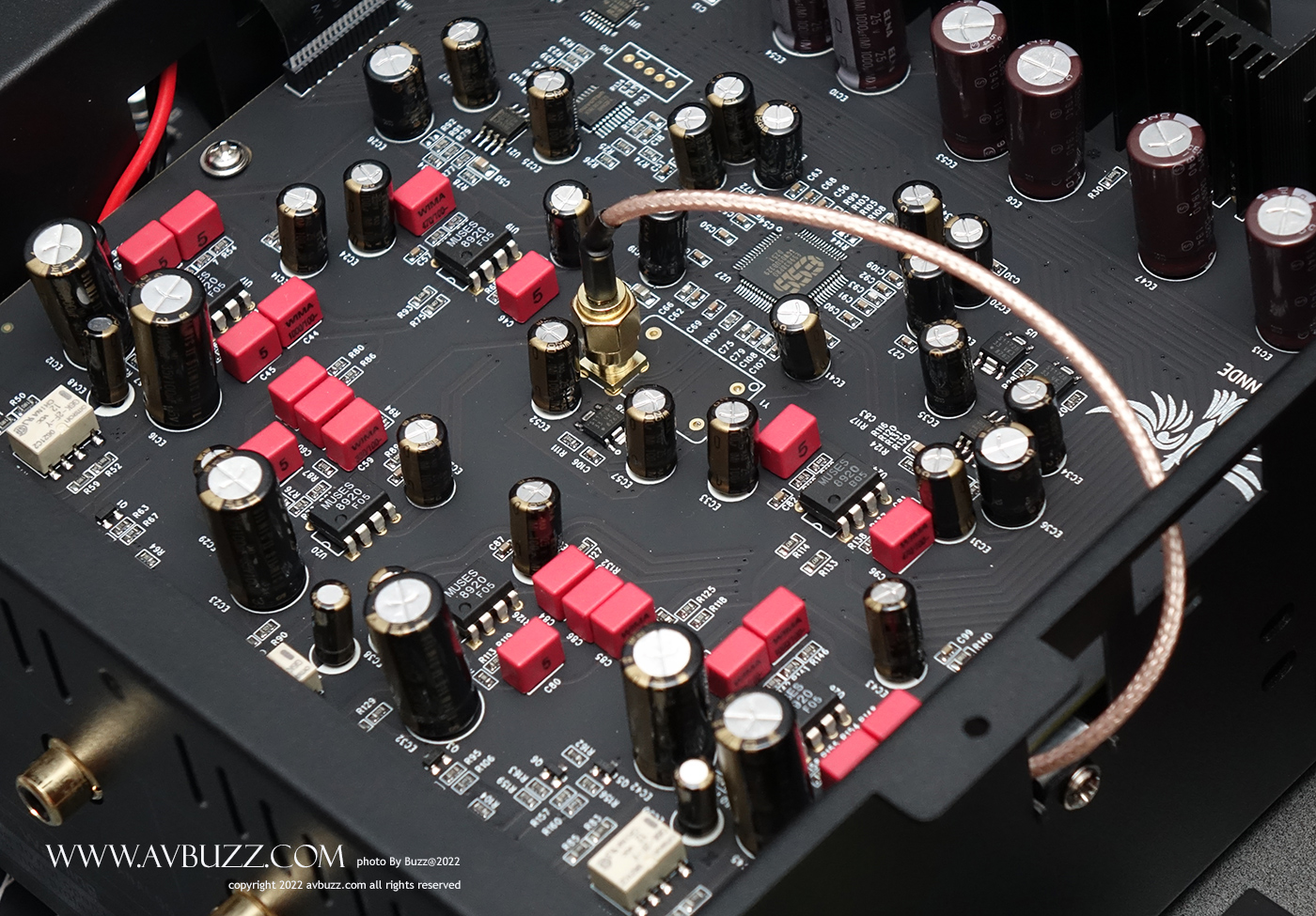

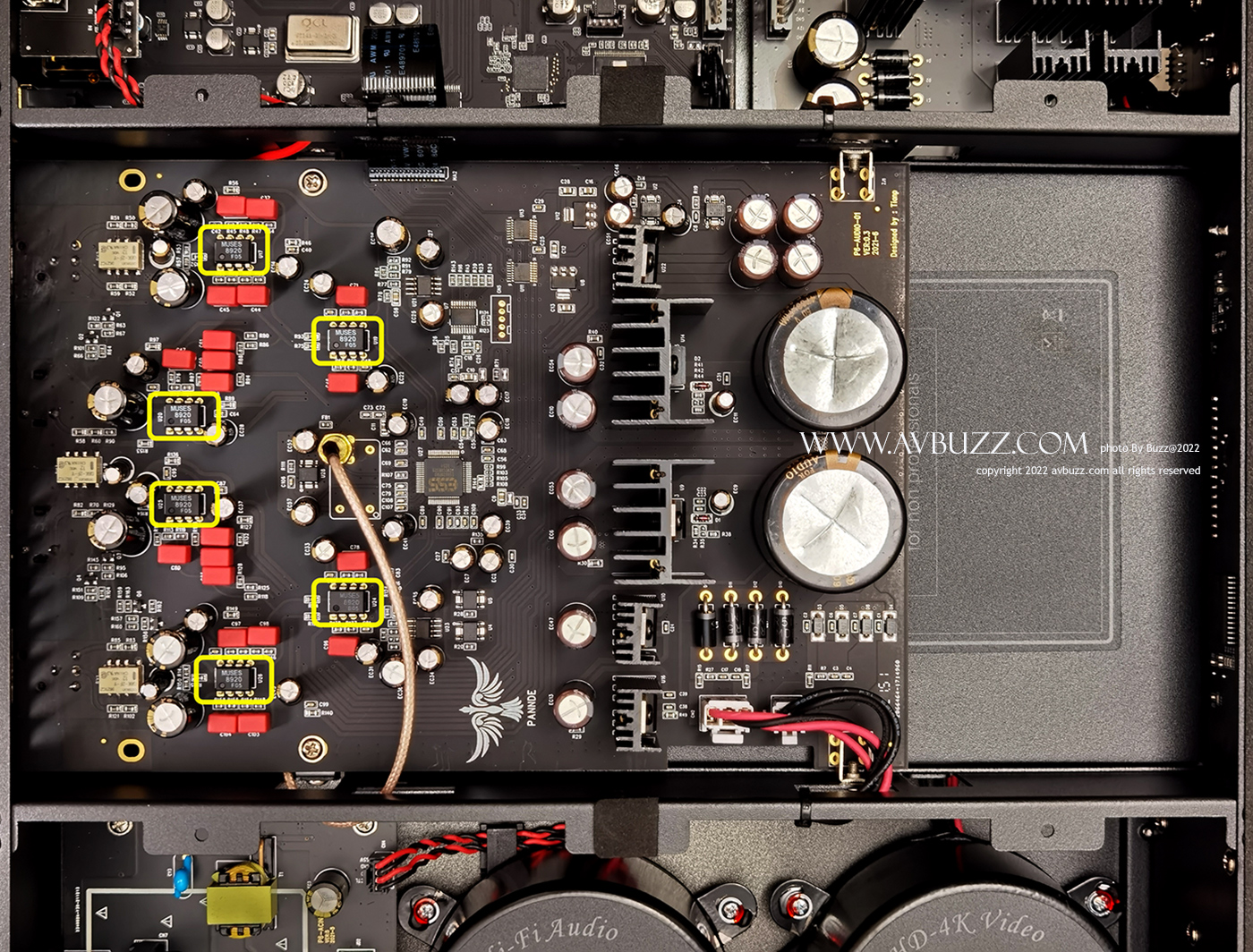

大家最關心的 Op-Amp 部分，一口氣用上 6 組 MUSE 8920 發燒級 Op-Amp ，圍在她們身邊共有20粒來自德國 WIMA 紅仙丹電容，有效使音質輸出更純淨。

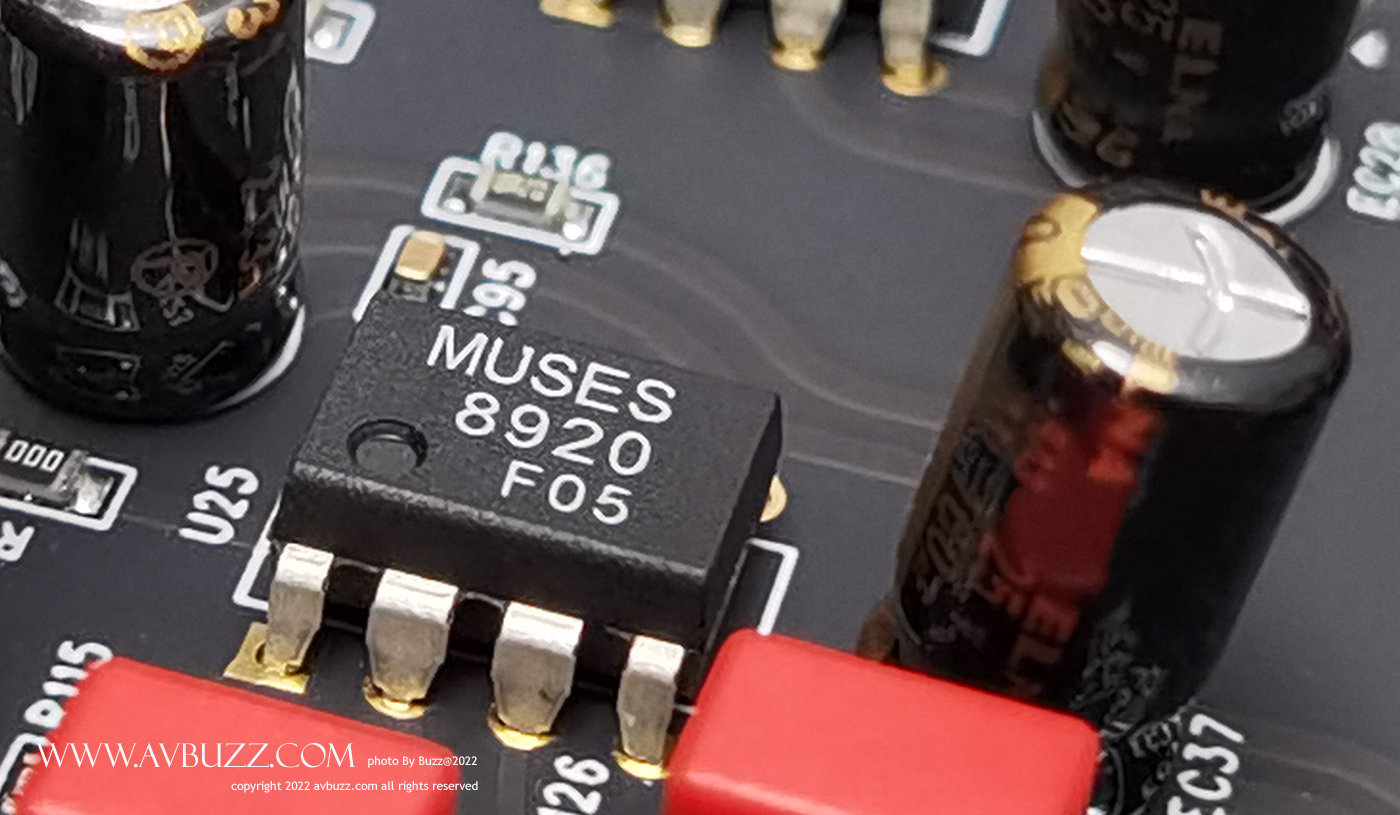

移近一點看 MUSE 8920 發燒級 Op-Amp。
透過這角度可見，下層有一線材接到模擬線路板上，究竟是什麼連接著下層呢?

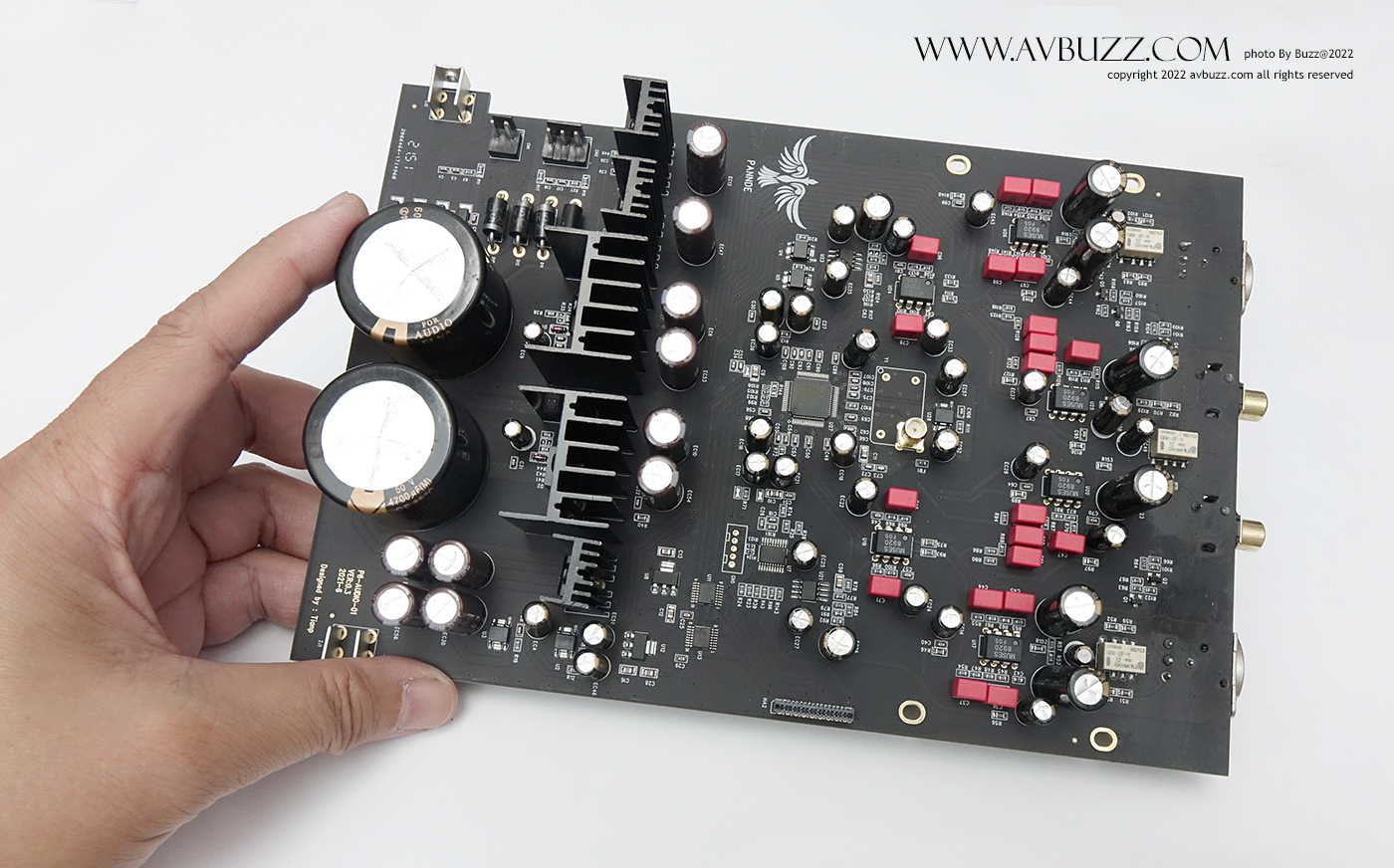

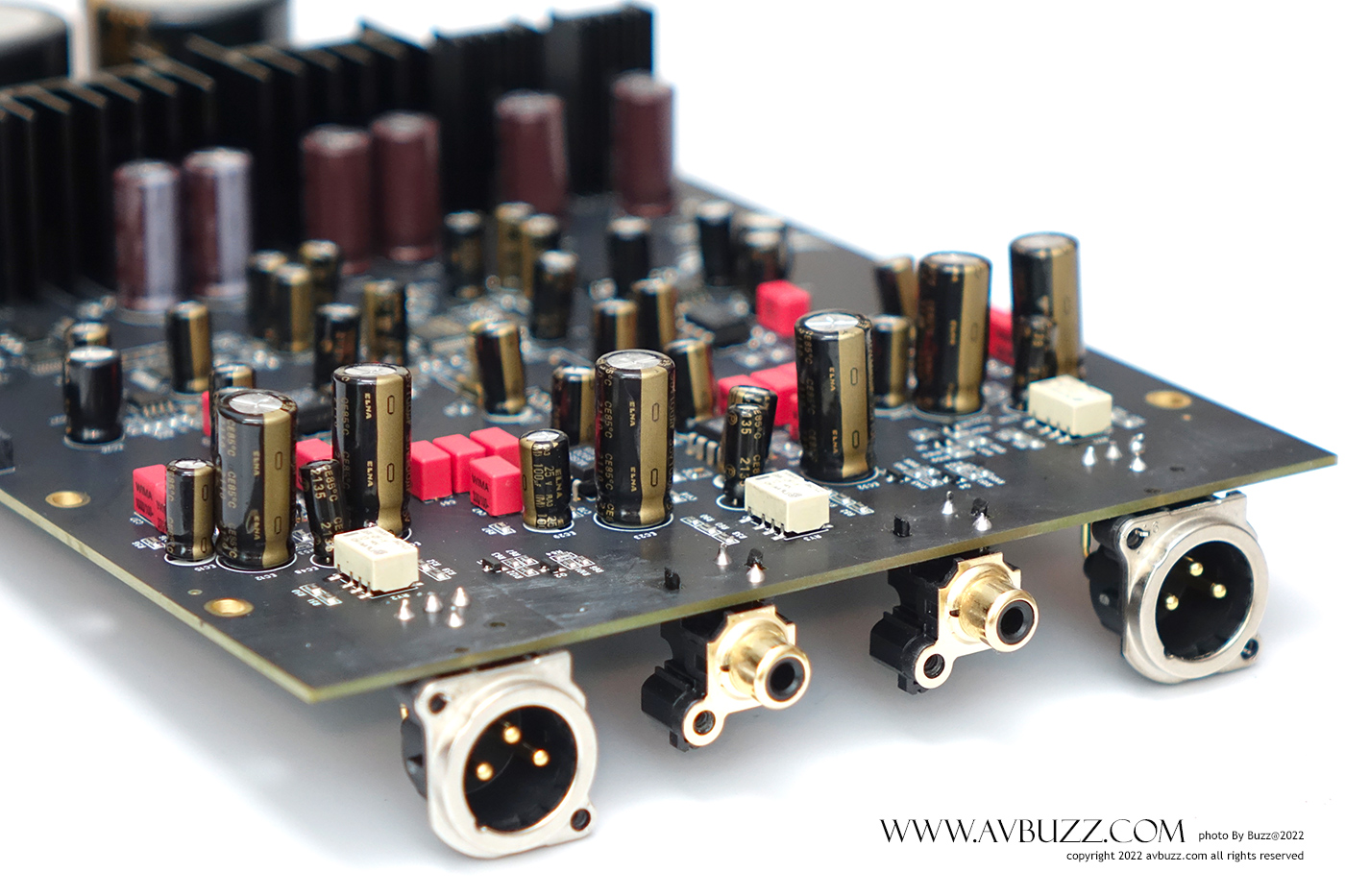

為想了解下層內構，先把模擬線路板移出來，這裡也可見到多組 ELNA 電容分佈在模擬線路板上。
DAC 轉換器

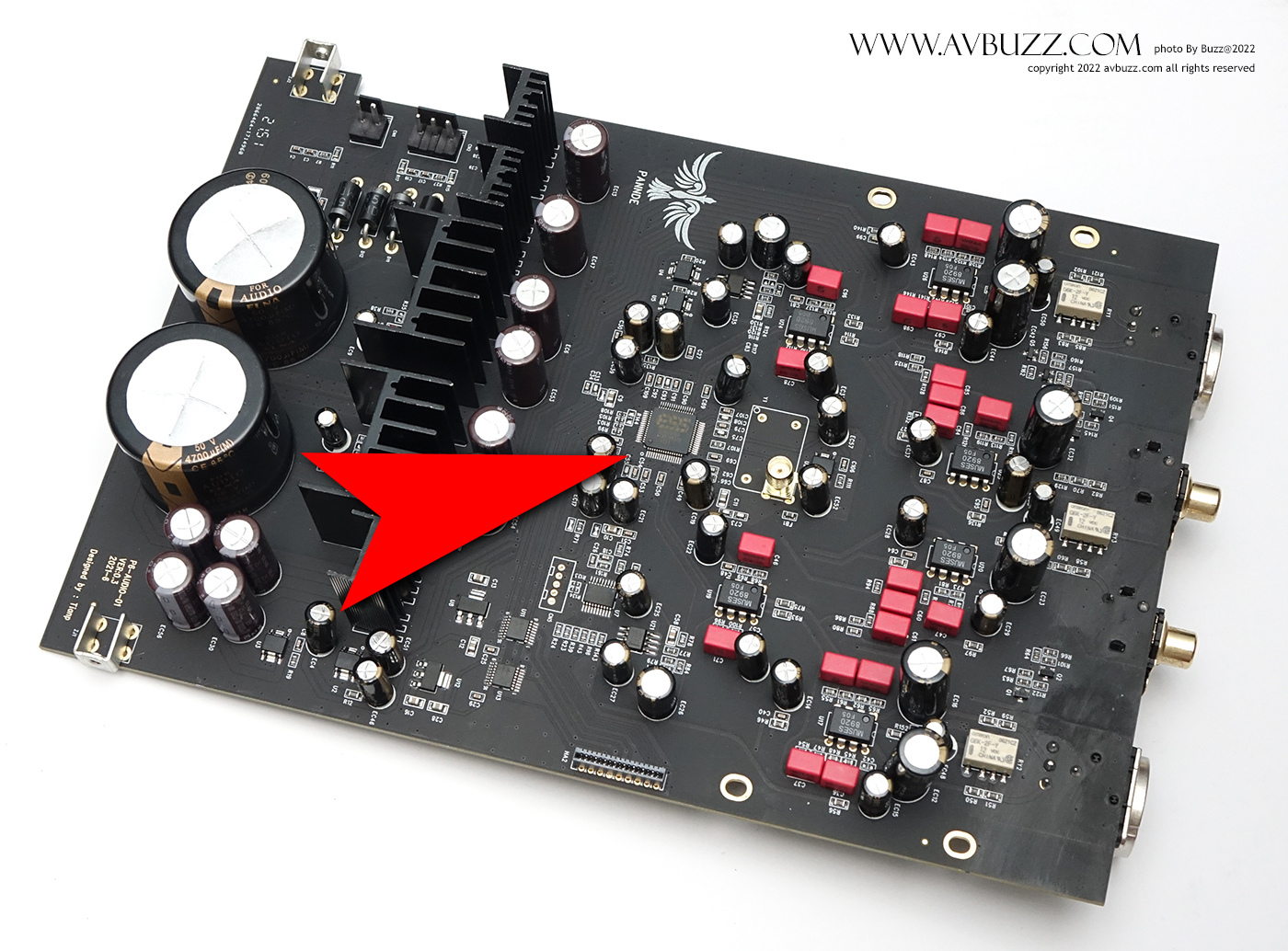

在線路板上可見，用上大家熟識的 ES9038 PRO DAC 音頻解碼晶片，對兩聲道有要求的發燒友，看到她應用在 PANNDE PD6X 身上，應該感到滿意。

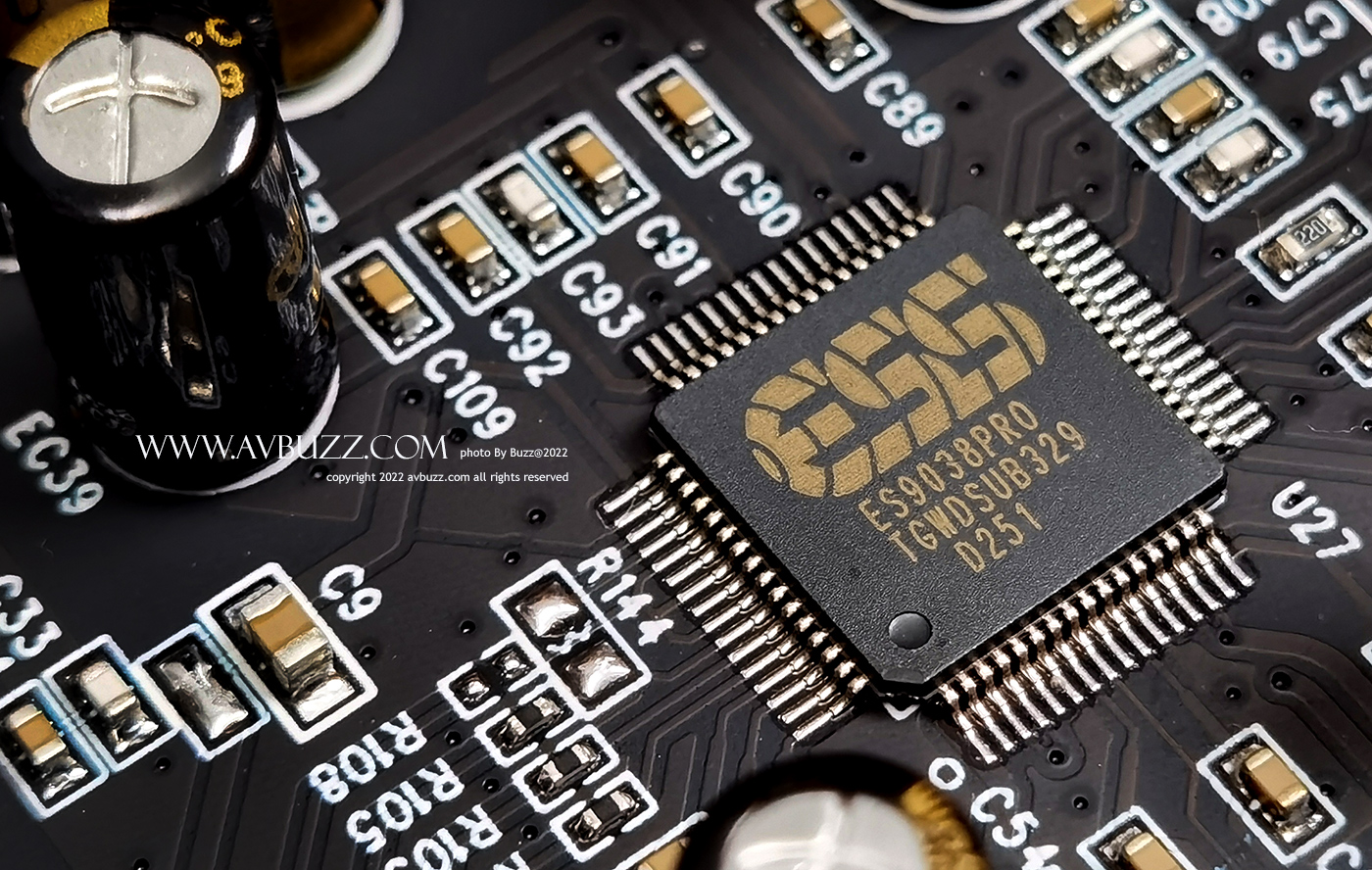

ES9038 PRO DAC 晶片近貌。
恒温時鐘

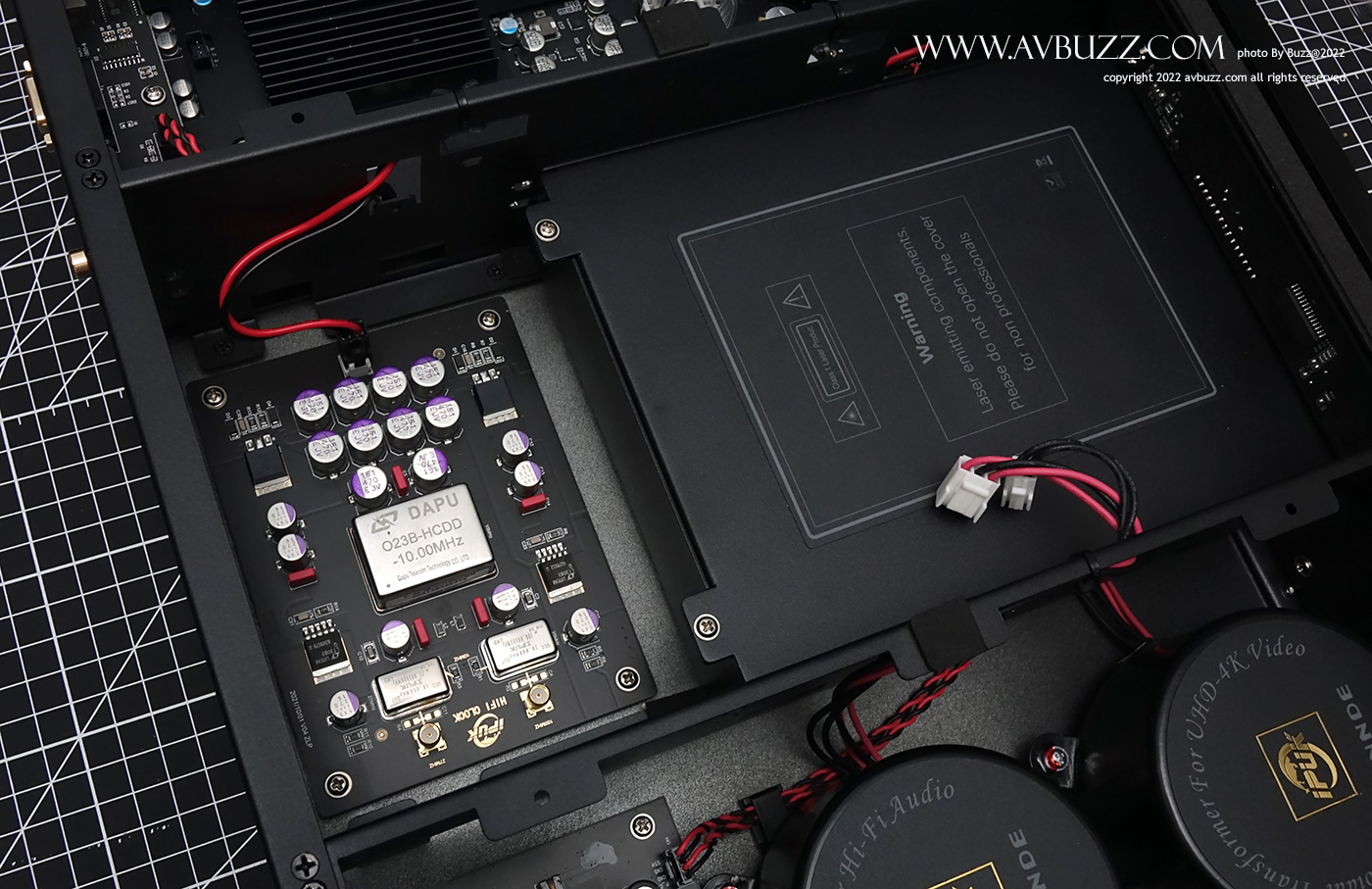

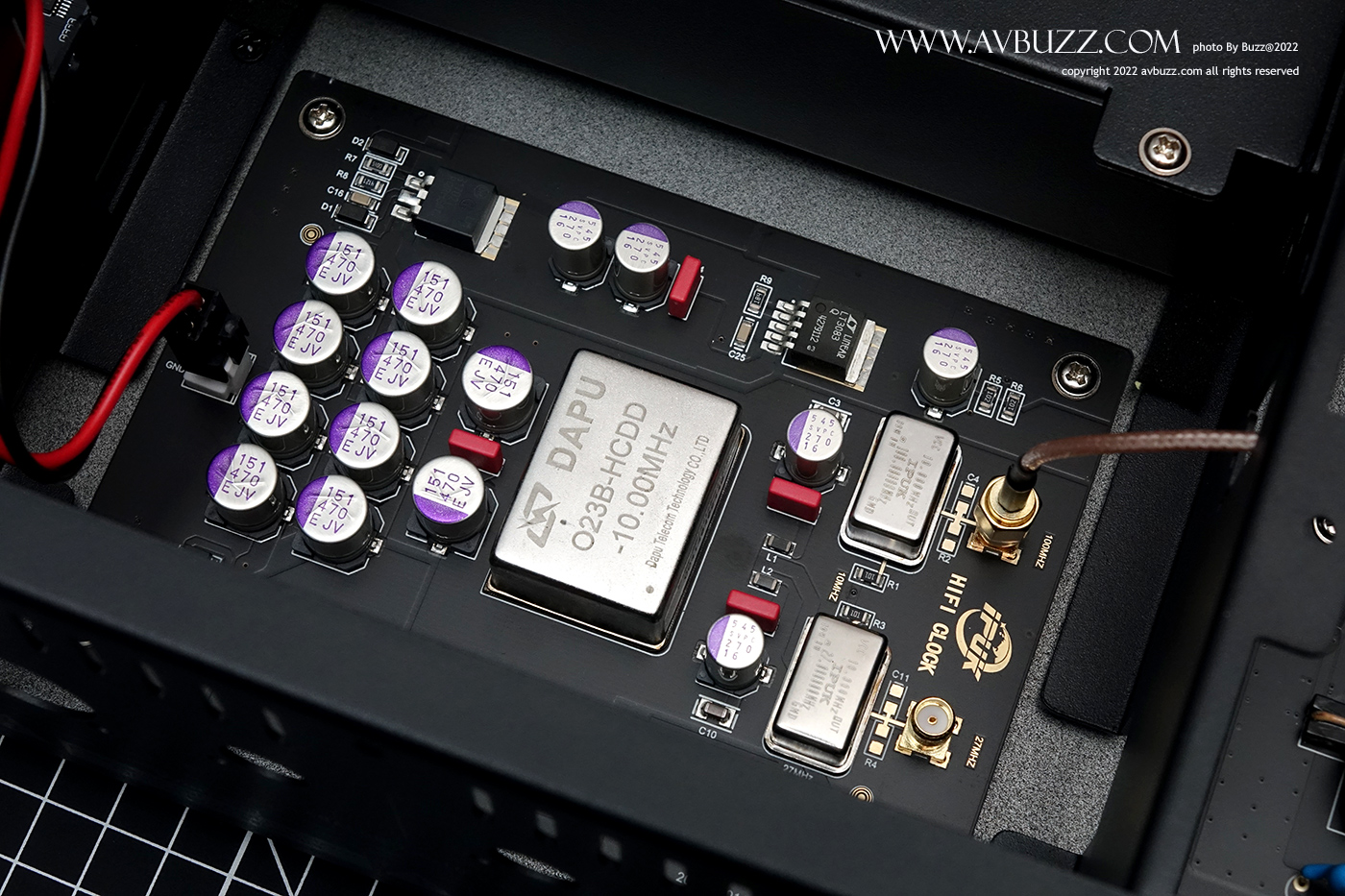

移走模擬線路板後，可見到原來下層埋藏著 OCXO 100M 恒温時鐘，分別以 125dB 和 130dB 的高相噪，呈現音頻細節與動態密度，使聲音更加震撼。

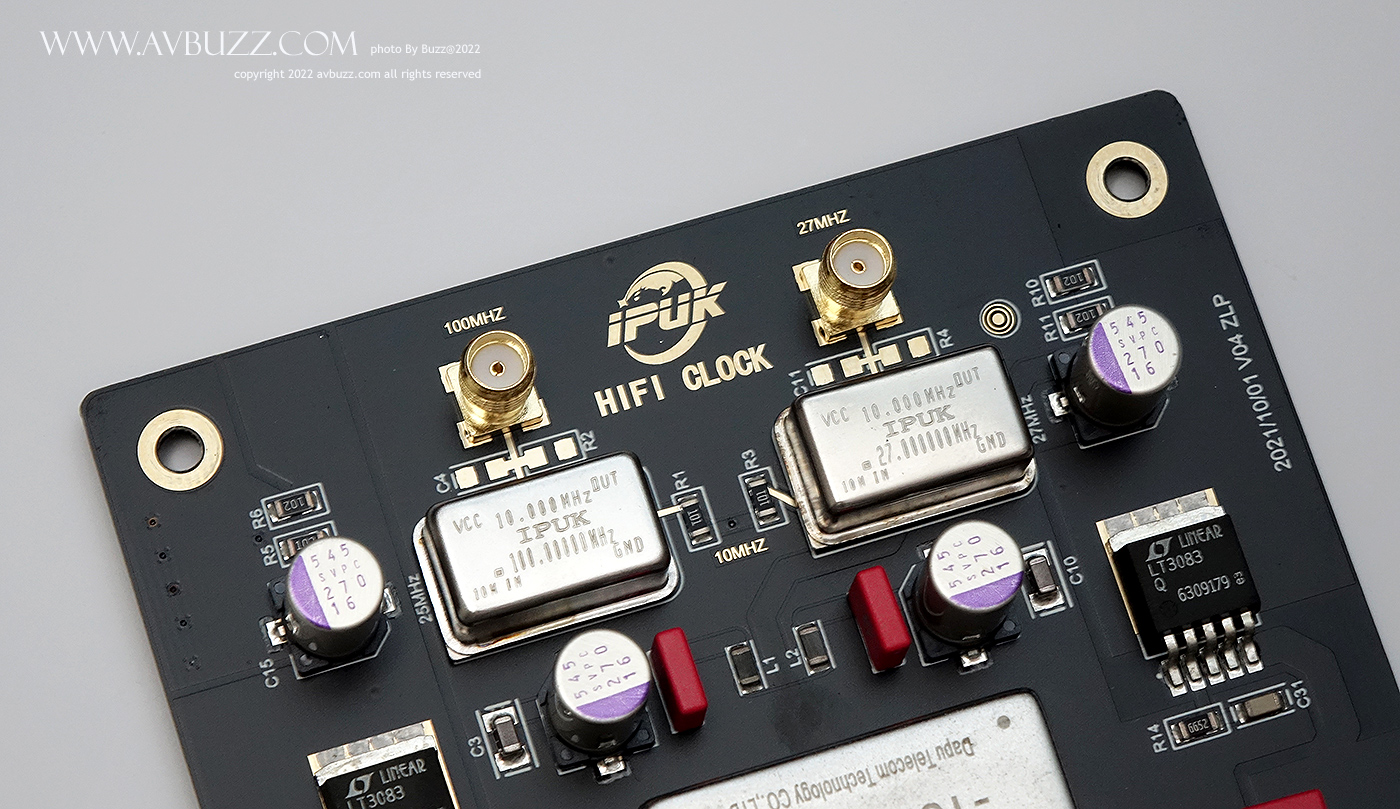

內望所見提供 100 MHZ 和 27 MHZ 接駁，圖中可見廠方預設是接上 100 MHZ 。

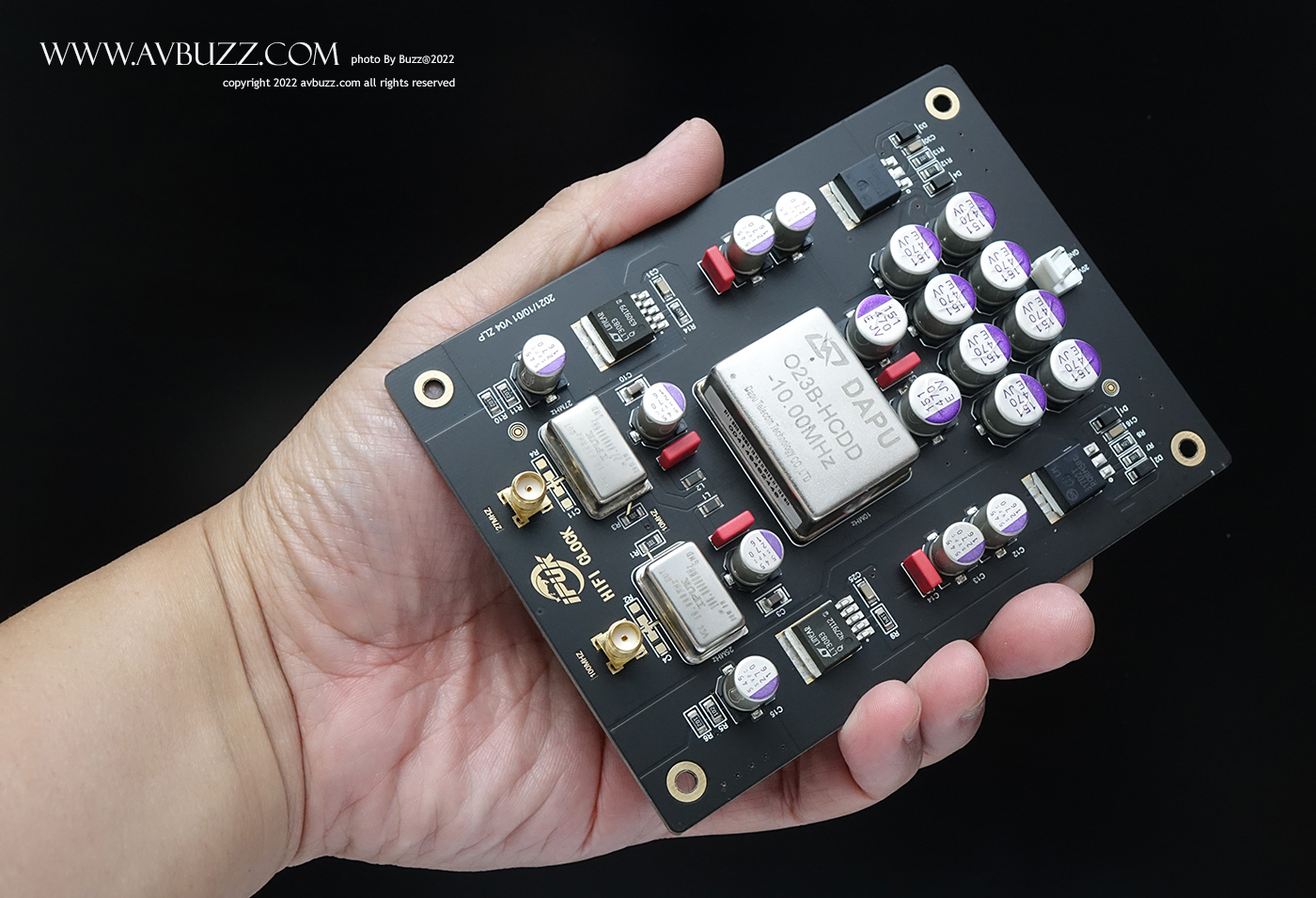

透過手的比例可大約猜想到 OCXO 100M恒温時鐘實物大小。
線路板同樣是印有官方徽號。

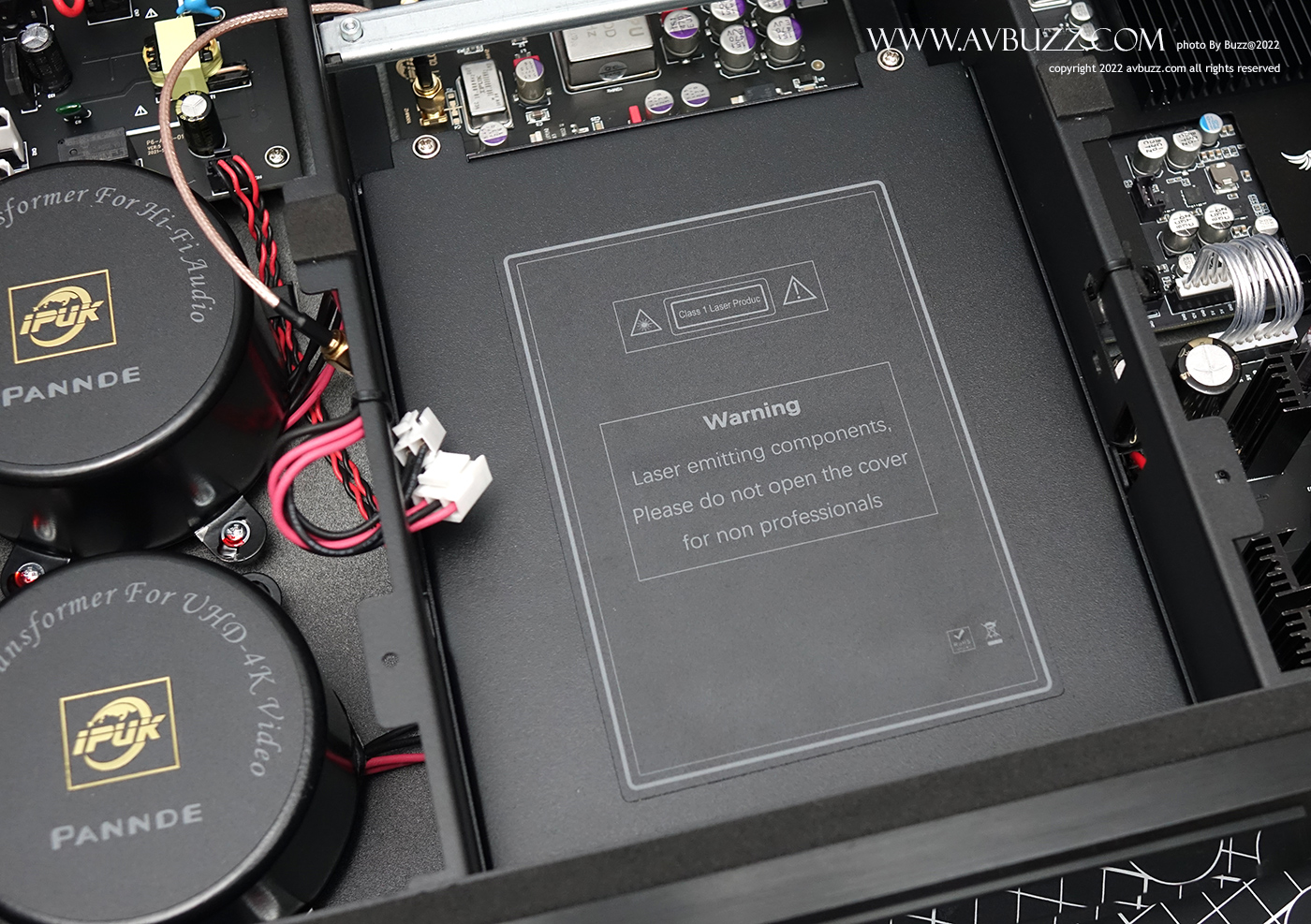

這一層除了OCXO 100M 恒温時鐘外，還有宇宙盤，本來想證實一下是否選用 SONY 481 機芯，由於上面印有警告字眼，為怕入塵，最重要我可不是專業人員，還是不要打開吧。
離開模擬區，進入最後的數碼區域，這裡有搶眼的散熱鰭片。

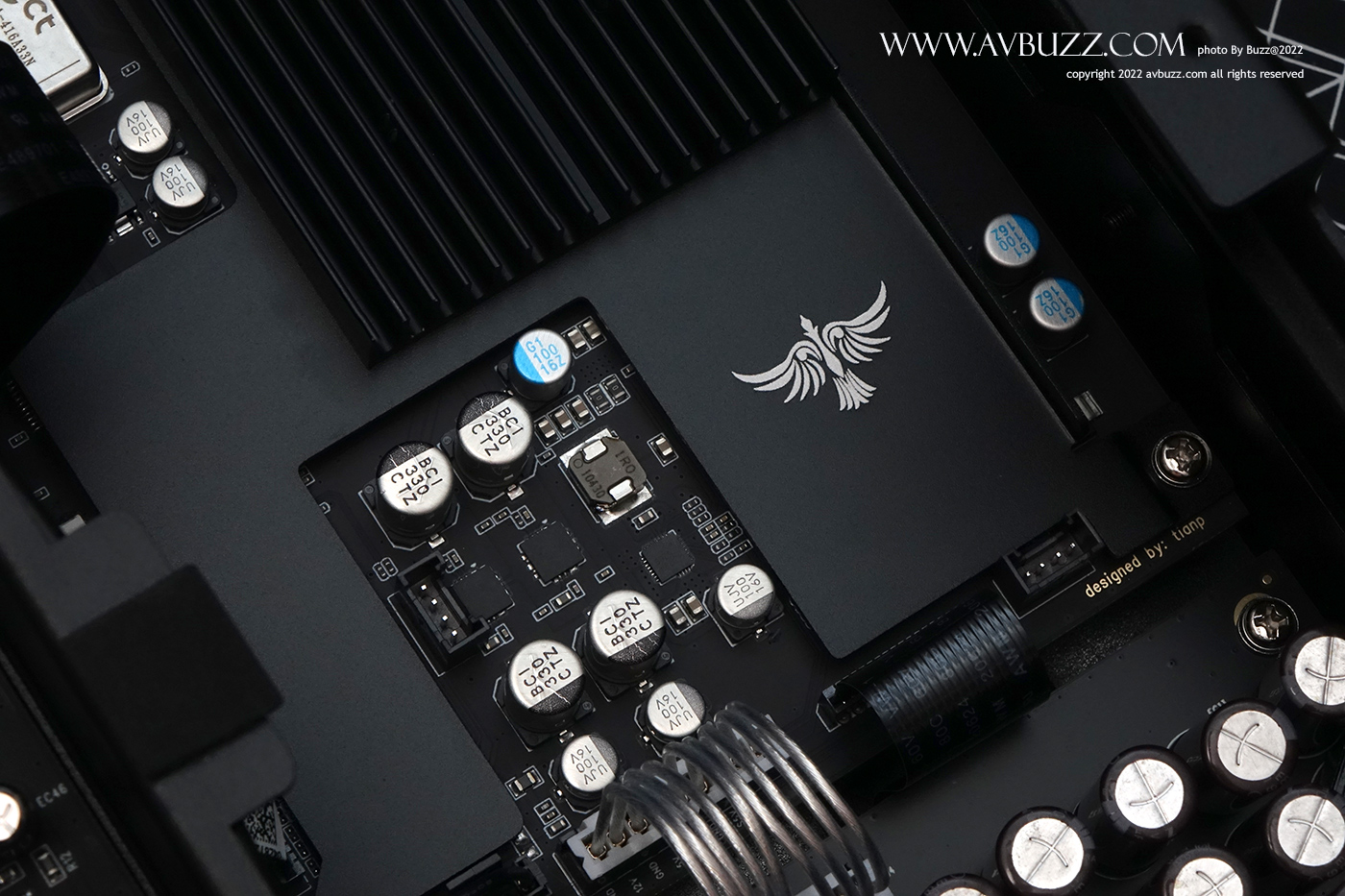

散熱鰭片與擋板是一體式，身上同樣印有官方徽章。

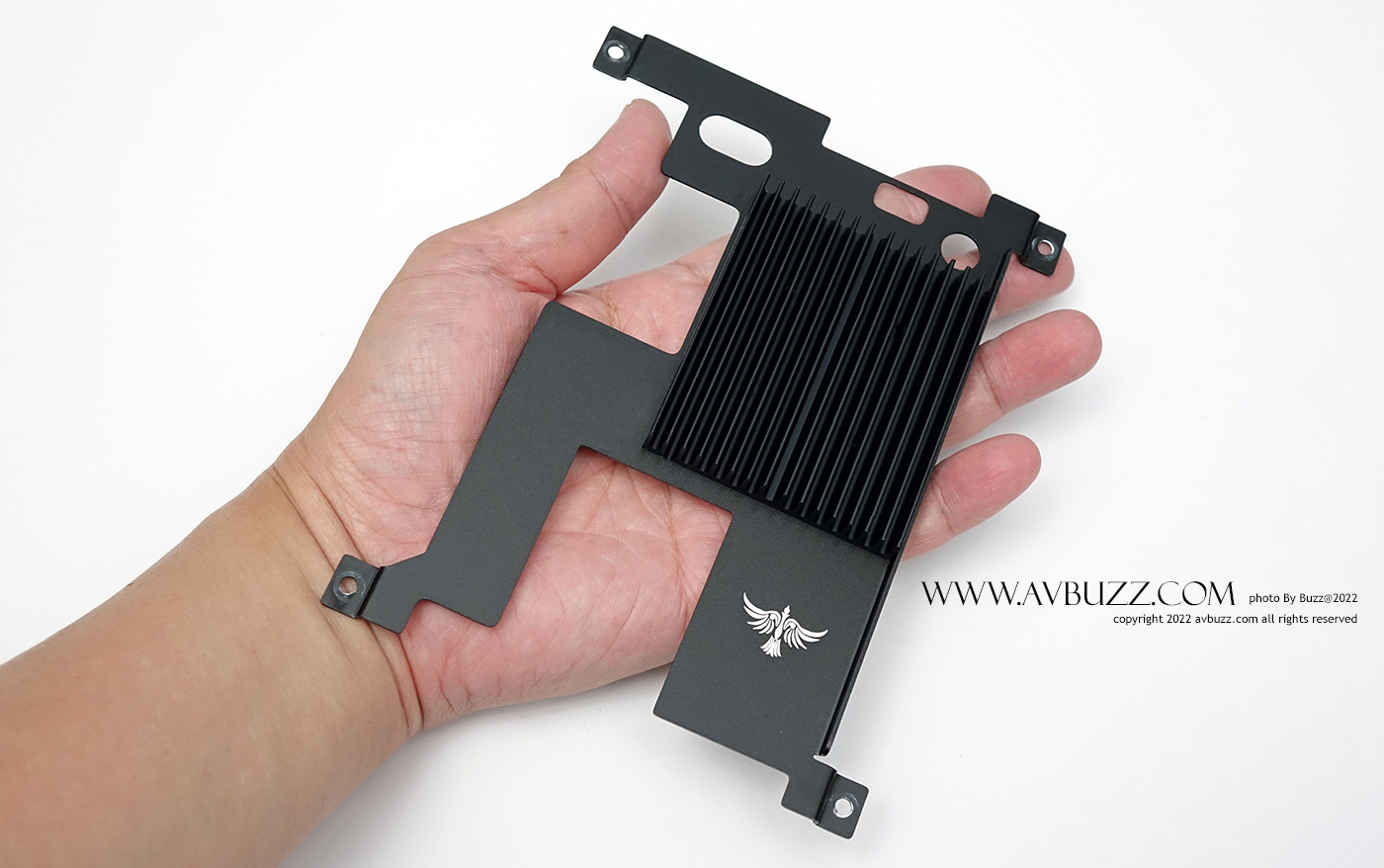

散熱鰭片旁邊連同阻隔不必要干擾的擋板一體，透過手的比例，可大約猜想到實物大小。

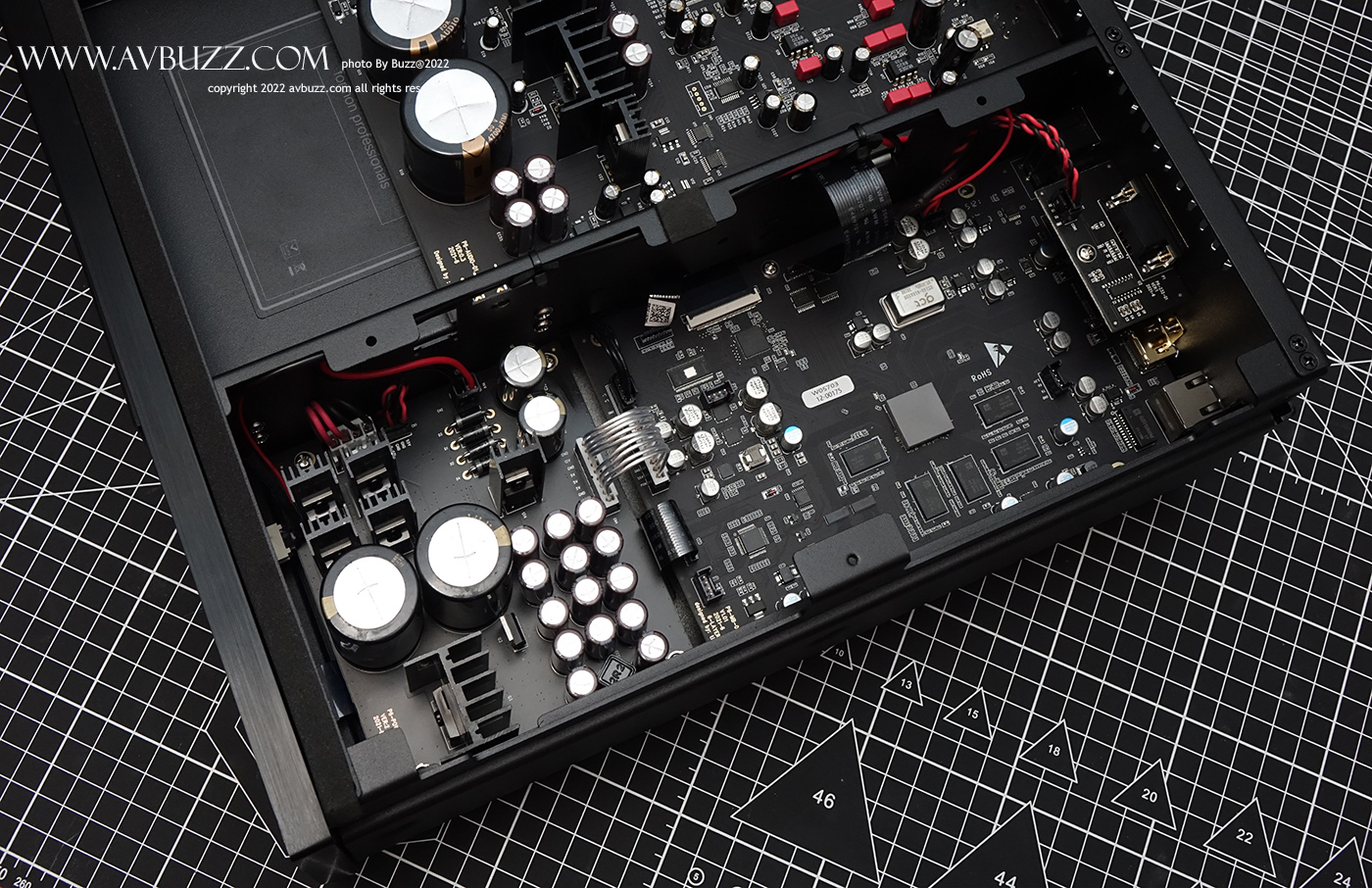

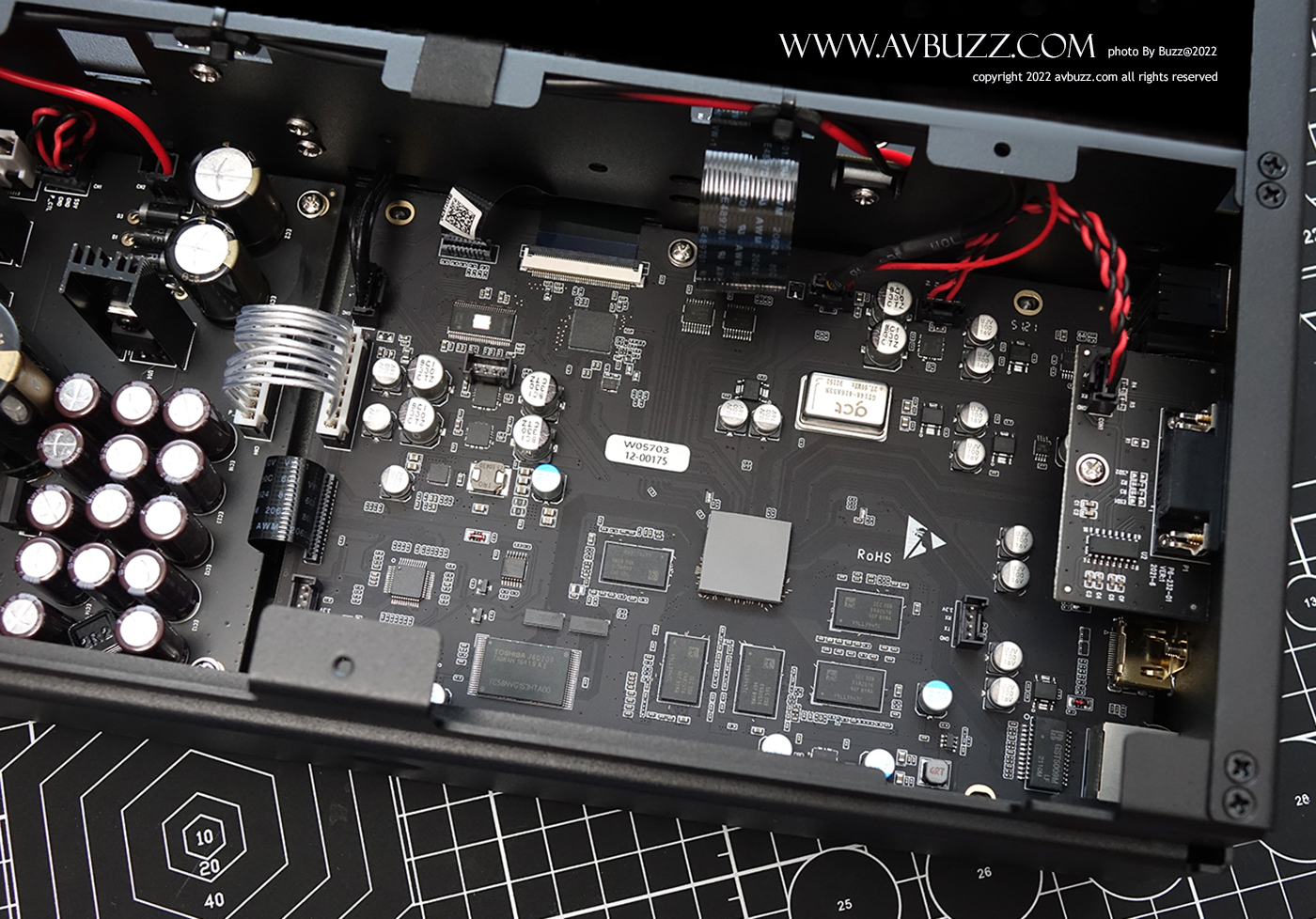

散熱鰭片移走後，可見整個數碼區面積和佈局。
散熱鰭片所蓋著就是這個範圍。

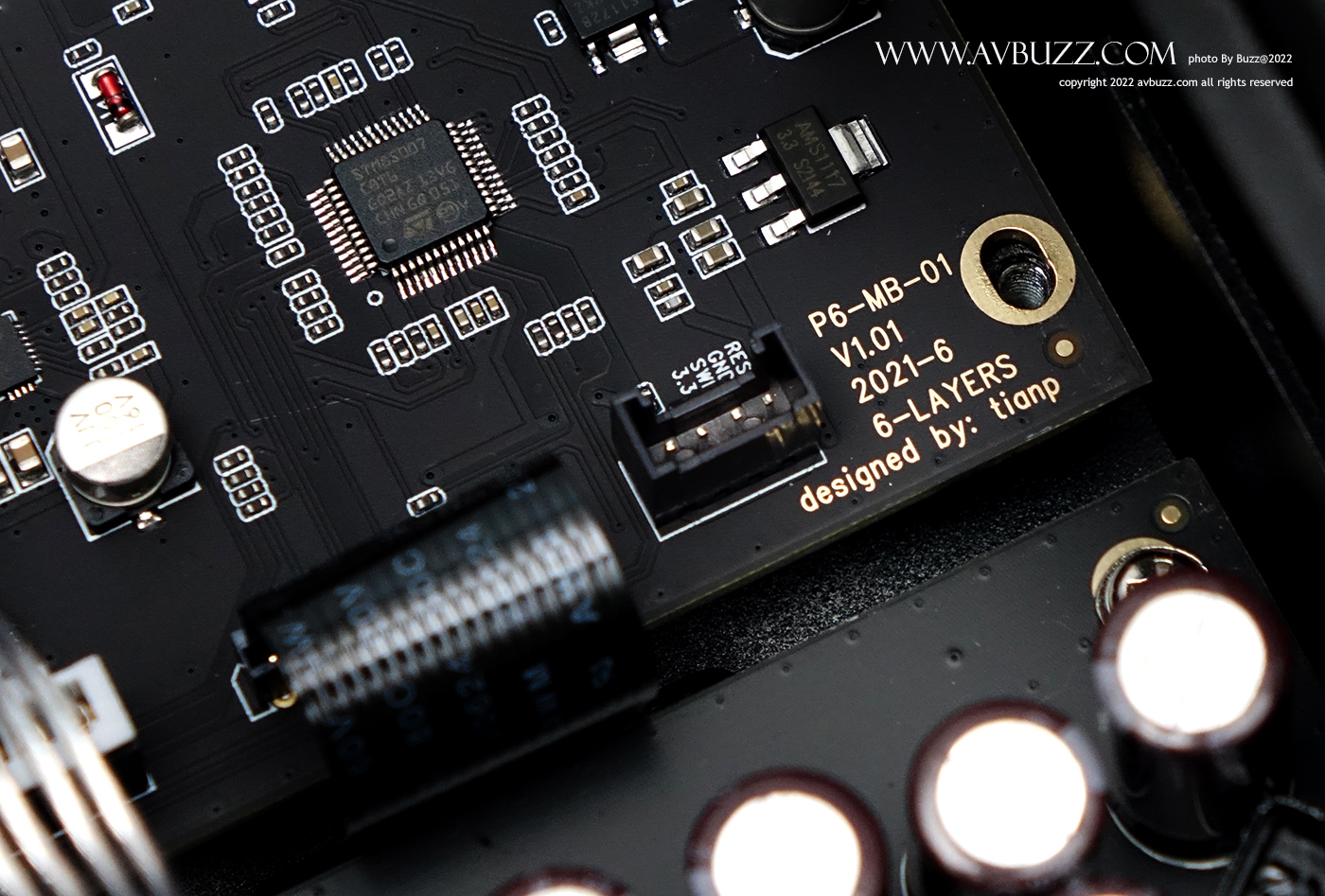

線路板同樣印有設計者名字。

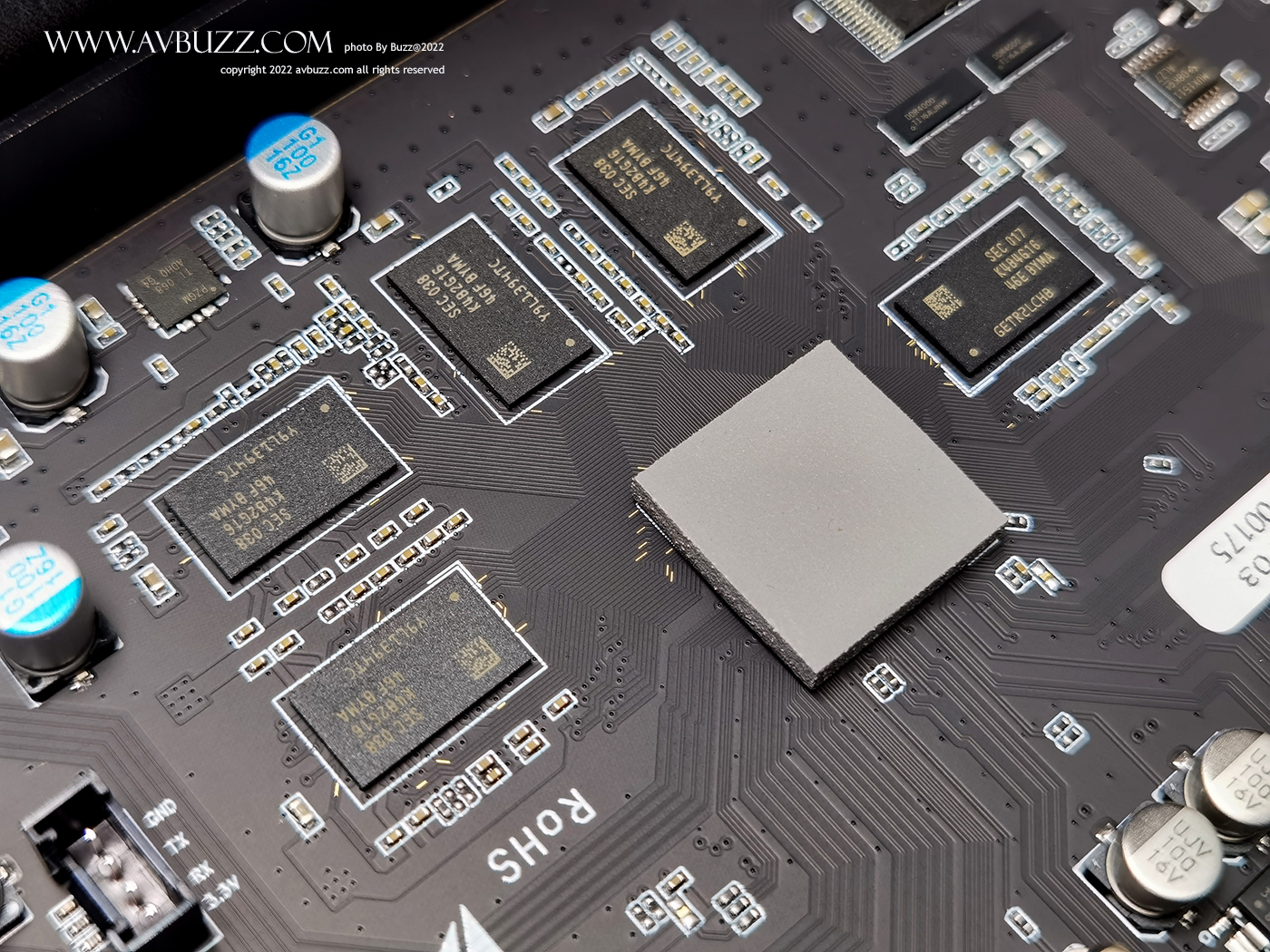

厚厚的散熱膏帶有黏性，所蓋著就是大家熟識的 MTK 8581 晶片，超強4K解碼能力，支援 HDR10 與 12bit HDR10+，60Hz 10bit HEVC/H265 VP9，4K/24Hz/30Hz H264 是一定的吧。

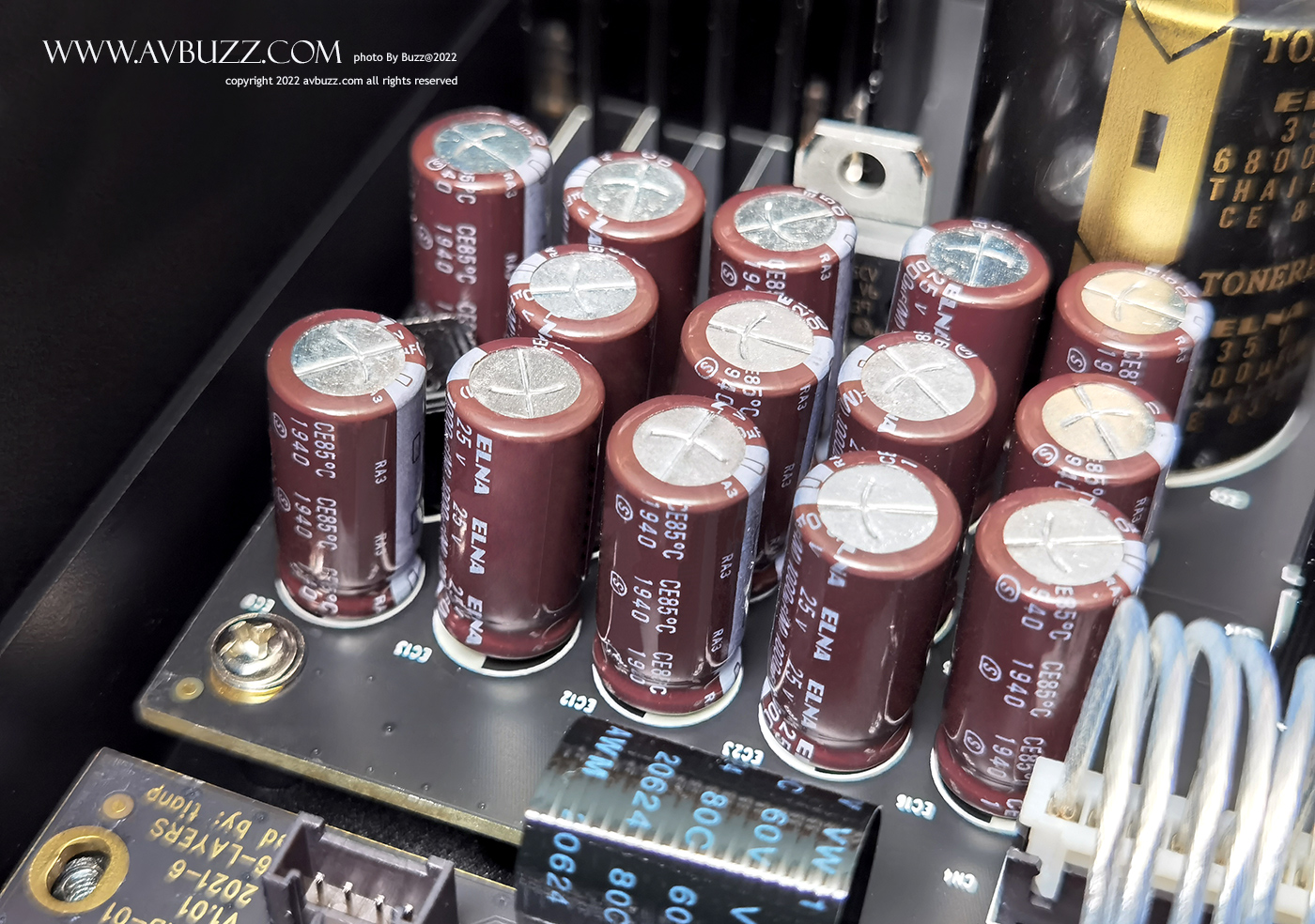

前面可見，大量 ELNA 1000uF 專用電容，提升供電穩定性。

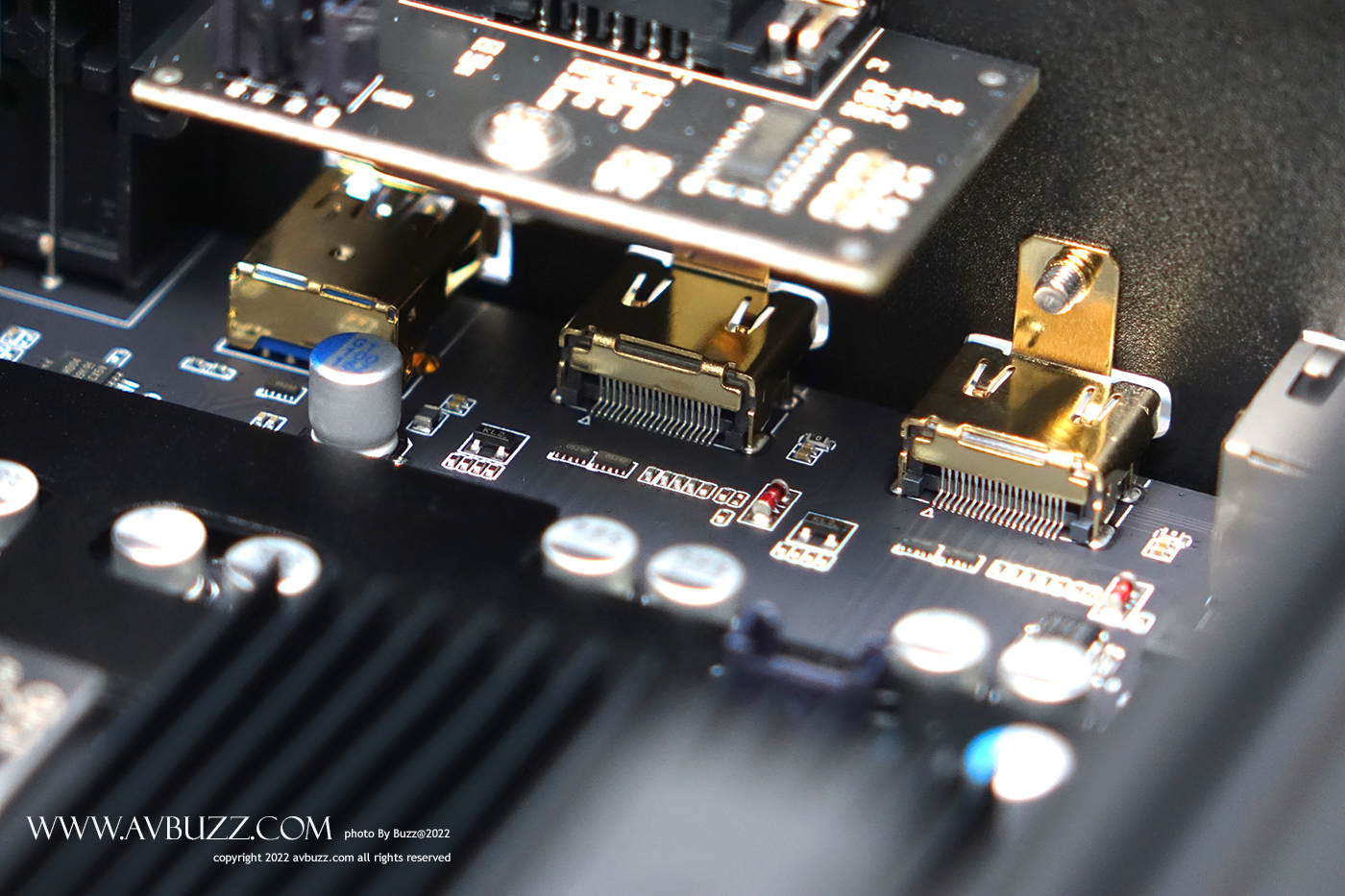

影音分家的 HDMI 和 USB3.0 也提供鍍金接口。
內構分享到這裡，我個人對硬件感到相當滿意，但軟件表現呢?如果操作慢如龜速，畫質又不似預期，那唯有下集再試…..
