賣點

早前 Trinnov Audio 發佈新聞,即將推出一款名為 Amplitude 16 的數碼後級。其賣點如下 : Amplitude16 的平衡模擬輸入通過雙Tascam 引腳分配DB25 連接器啟用,無需單獨連接16個XLR,從而實現更高效的連接和優化機櫃。參照Trinnov 的嚴苛規範,與ICEpower 的合作設計,令Amplitude 16 最大限度提高了D 類放大模組的性能,以緊湊的外形提供出色的音質和最佳的沉浸式體驗,同時產生的熱量極少。Amplitude16 的輸入靈敏度與Trinnov 的Altitude 前級處理器實現最佳的輸出電平匹配,最大限度提高了系統的信噪比和動態範圍。與具有傳統輸入靈敏度的功率放大器相比,信噪比由通常的6dB 提高到8dB。前面板LED 顯示幕可識別每一對聲道的正常操作、通道削波、保護和橋接狀態。觸發器輸入和輸出用於為放大器供電並以菊輪鍊方式連接系統中的其他放大器。


前言

家庭影院器材中,有別於前級AV amp,後級是最不受時代淘汰影響,20年前的後級,今日還健康的話,使用條件是絕無問題,但前級解碼或合併AV amp的話,送都無人要,所以後級是最值得投資的器材,尤其是優質多聲道後級,受惠於家庭影院技術進步,聲道越來越多,Hi-End 後級佔用地方也是同步增長, Trinnov Audio 的 Amplitude 16 數碼後級,正是為針對這方面而設計,分享前可先看官方提供的數據資料。

Trinnov Amplitude 16 00001


開箱

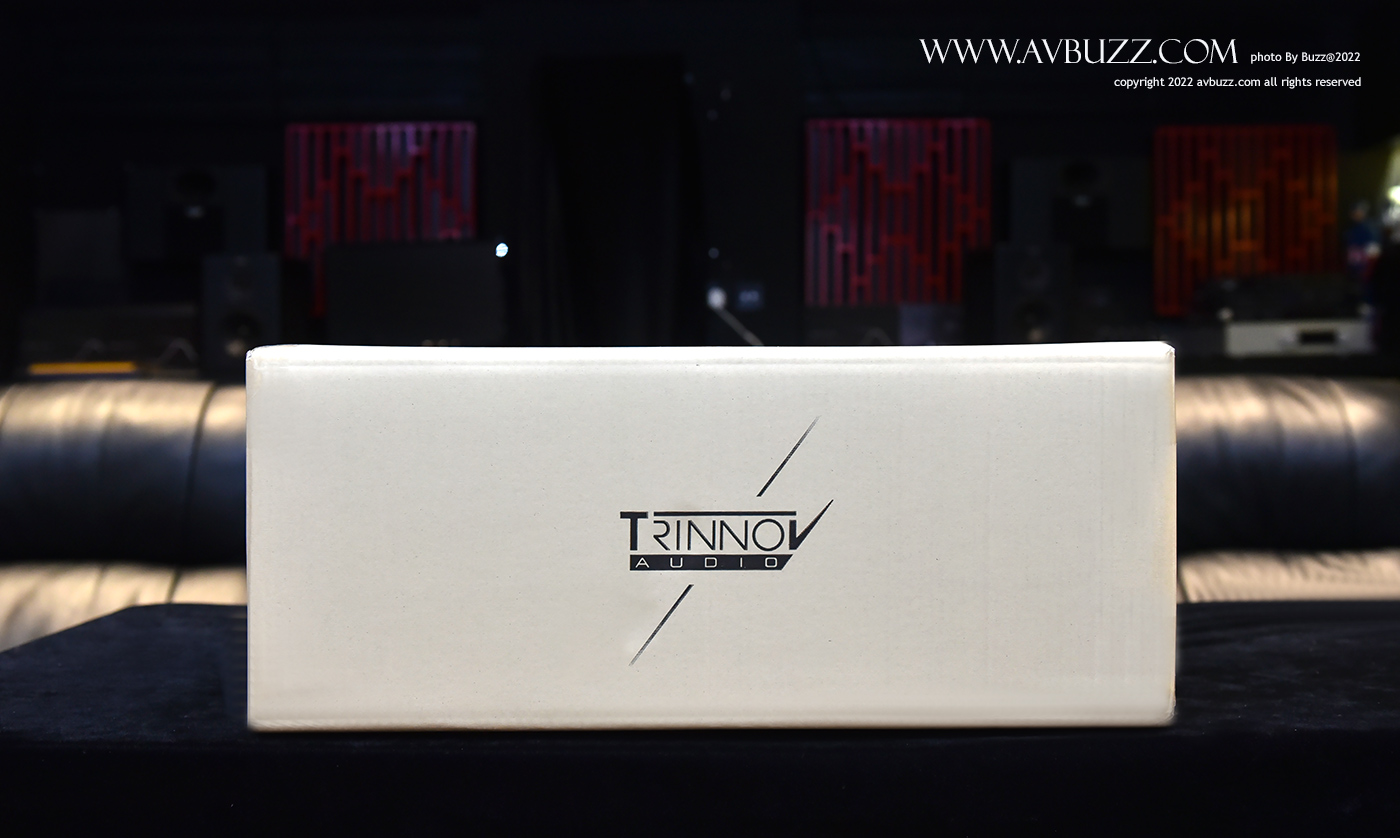

集16聲道於一身的 Trinnov Audio Amplitude 16 後級,早前因供應鏈部份零件短缺,使貨期一再推遲,今次跟她來開箱見面吧。

Trinnov Amplitude 16 00007


負責處理開箱是觀塘米樂數碼影音的 Edmund Lee。

Trinnov Amplitude 16 00021


透過他身軀比例,可大約猜想到 Amplitude 16 實物大小。

Trinnov Amplitude 16 00022


箱內四角有防撞保護,而說明書和配件放中間。

Trinnov Amplitude 16 00020s


Amplitude 16 真身出現,好難想像,擁有16聲道的 Amplitude 16 後級,其身高只有 53cm,重量為 21 kg。

Trinnov Amplitude 16 00018


Amplitude 16 正面左上角是品牌和型號徽章,左下角是電源開關鍵,居中是LED屏幕,右下角是 16 聲道字樣。

Trinnov Amplitude 16 00016


作為一部後級,Amplitude 16 面板也存在 LED 顯示屏,顯示16個聲道接駁狀態。

Trinnov-Amplitude-16-S06001


開機過程中,前面板 LED 燈號會轉換其顏色,由最初紅色轉成運行中的綠色,直到完成開機動作後,白色燈長亮顯示。

Trinnov-Amplitude-16-S001003

Trinnov-Amplitude-16-S00002


機身側面可見一對散熱風扇為機內降溫。

DSC06142scc


背面黃色封條下是IEC電源接口。

Trinnov Amplitude 16 00002


我們把 Amplitude 16 機背分為 左、中、右 分享其功能,現在由左手邊開始。

Trinnov Amplitude 16 00017


電源供應
左手邊提供兩組 IEC 電源供應接口,運昨時需同時接上兩組電源,雖然是世界電壓,但身處不同電壓下,最大連續輸出功率會有所不同,香港地區電壓屬於220V,發燒友會開心一些,因當所有16 個聲道同時驅動時, 115V 電壓時為 2800W,230V 電壓時為 3200W,THD+N<0.1%。所有聲道驅動的峰值功率為6080W,1% THD+N。

Trinnov Amplitude 16 00011


6400W輸出

Amplitude 16 每聲道輸出為 200W (  8Ω  ) 400W (  4Ω  ),假設用家同時以  喇叭接駁 16個聲道,其總輸出為最高 6400W ( 16 X 400W) ,16組接線柱合共32個接頭,就靠她們一一接上喇叭線,支援蕉插和叉頭。

Trinnov Amplitude 16 00008


橋接輸出

Amplitude 16 賣點之一是有清楚顯示橋接狀態,並提供撥掣方便橋接,每組接線柱身邊可見橋接切換鍵,手推輕易完成。

Trinnov Amplitude 16 00009

每聲道輸出如下

每聲道 200W ( 8Ω )

橋接後每聲道 800W ( 8Ω )

每聲道 400W ( 4Ω )

橋接後每聲道 1000W ( 4Ω )

機背有白色圖示橋接位置,清楚美觀而且易明,配合前面板 LED 顯示,接駁過程很有安全感。

Trinnov Amplitude 16 00017


燈號
橋接切換後,可見有 LED 燈號顯示現正橋接的聲道。

Trinnov-Amplitude-16-S00001


這狀態不難理解正全數橋接。

Trinnov-Amplitude-16-S00003


另一款橋接進行中,清楚易明。

Trinnov-Amplitude-16-S00004


來到右手邊樣子,

Trinnov Amplitude 16 00006


不喜歡 LED 面板燈亮起的話,在這裡可見顯示燈開關鍵。

Trinnov-Amplitude-16-S0645001


DB25

8個聲道為一組的 DB25 接口,一共有兩組。

Trinnov-Amplitude-16-S03489901


 DB25 接口近望25位針口,也印有清楚橋接數字。

Trinnov Amplitude 16 00004


用家如手上有 DB25 To XLR 接線的話,可好好利用她來連接前級。

Trinnov Amplitude 16 00013


市面的 DB25 接線,XLR一方都有 號碼 在接頭上,用家不難把8聲道正確無誤接到前級適合位置。

DSC06285


無可否認,16聲道,32條訊號線同時接到後級是何其壯觀,32條訊號線再加一頭一尾合共64個接頭,先唔好計算價錢,單是一大堆線塞在前後級之間,都覺得雜亂而不雅觀,是理線技巧大挑戰,現在兩條 DB25 TO XLR 線材便輕易解決問題。

IMG_20220409_152339e


Amplitude 16 機背之所以能簡約存在,全受惠於兩組 DB25 接口,試想像一下,如果不容許把機背面積增大,試問怎可能在這個機背加上 16個 XLR 接口呢? 現在 DB25 接口是完美之選。

Trinnov Amplitude 16 00017

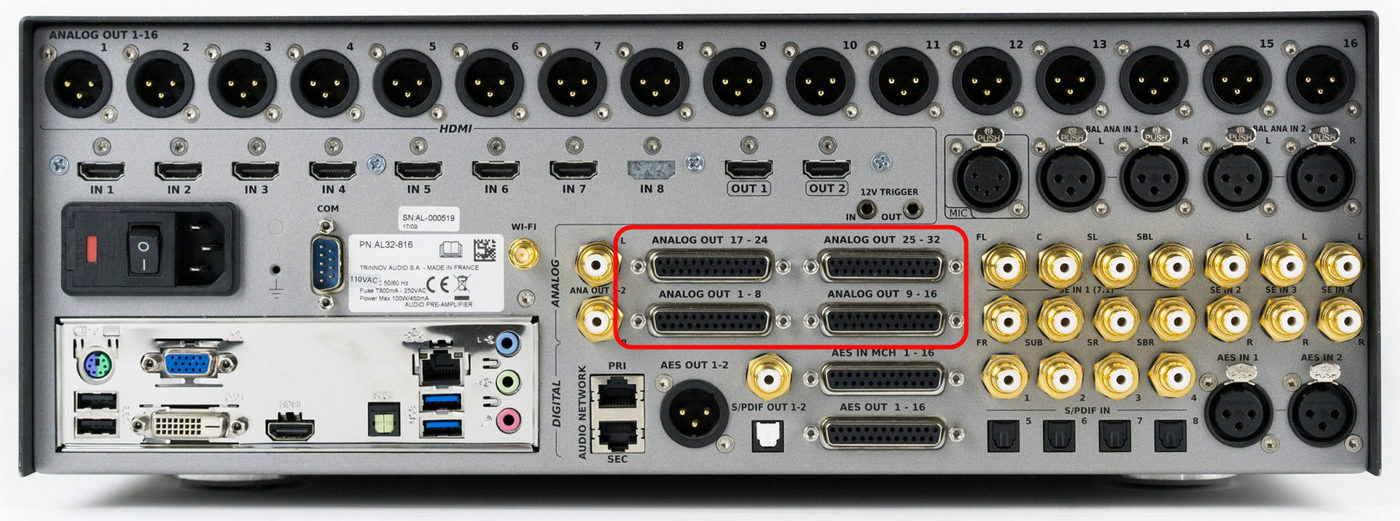

如果前級是 Altitude 32 就更開心,因她提供 DB25 輸出接口選用,用家只需以 DB25 TO DB25 線材接駁,連 XLR 接頭上數目字都可不理。

Trinnov_Audio_Altitude_32g

1 075808


前級連動

右上角可見連接前級作連動電源開關的 12V Trigger 接口,透過 3.5mm 線接上前級的 Trigger 接口便可連動開關機。

Trinnov Amplitude 16 00010

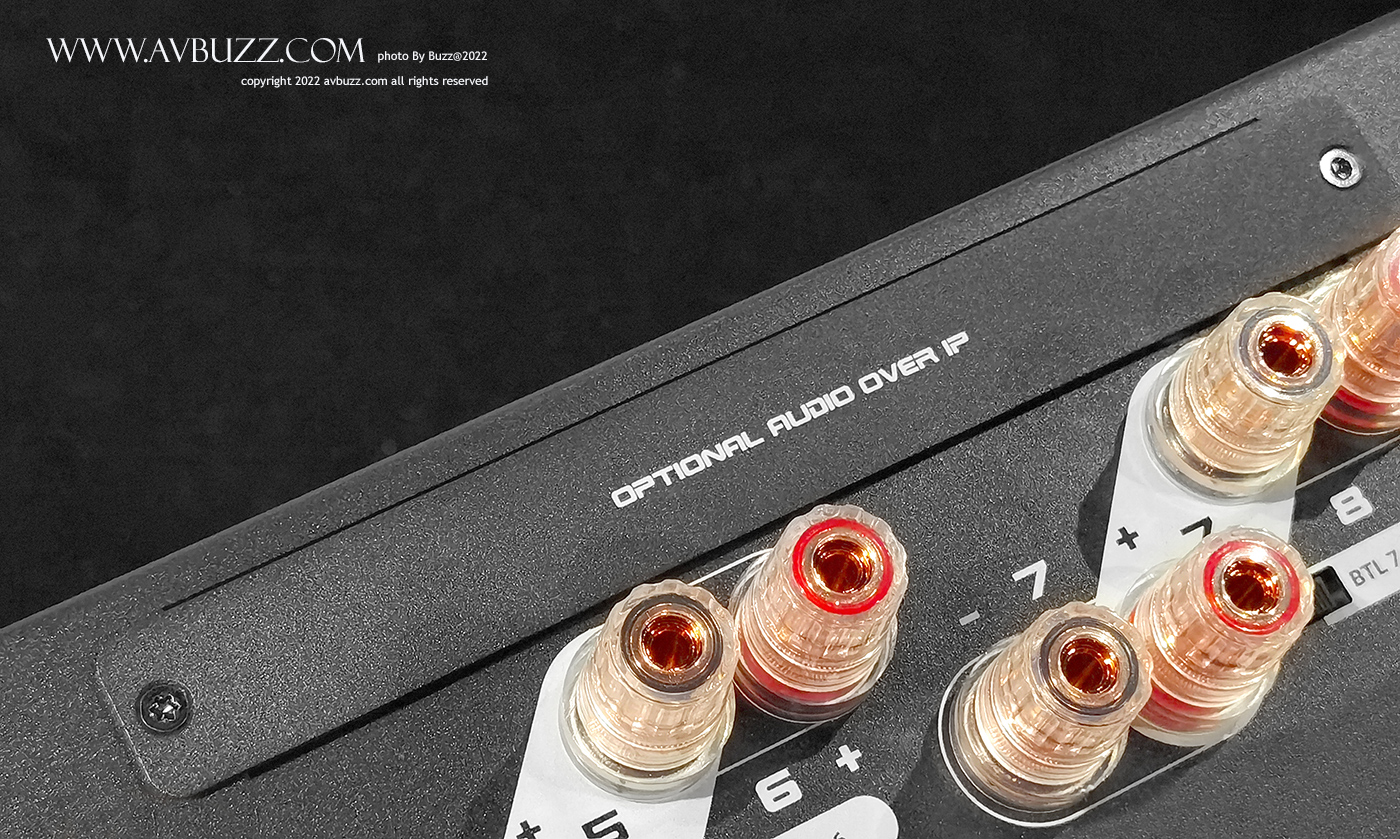

未來升級
這位置是預留給日後升級之用,暫時還用不著。

Trinnov-Amplitude-16-S0r01


金屬屏蔽罩
開蓋鳥瞰角度可見,分別有兩個金屬屏蔽罩成為保護區,阻隔外來或互相不必要干擾。

Trinnov Amplitude 16 00019


其中一個金屬屏蔽罩印著 Trinnov Audio 字樣,而另一個印有 Amplitude 16 字樣。

Trinnov Amplitude 16 00014


ICEpower
其右下角可見印有 ICEpower 徽號,受惠於 ICEpower 高效D類放大,不難理解 Amplitude 16  體積和重量之所以無需巨大的主要原因。

Trinnov Amplitude 16 00012


兩個金屬屏蔽罩之間可見每組4粒電容,同時出現4組。

Trinnov Amplitude 16 00003


透過這角度可見接線柱背面,各聲道以銅片連接。

Trinnov Amplitude 16 00015


散熱

上述提到過的兩把側扇,由機身側面吸入冷風,直接向著發熱區吹送,最後透過右手邊鰓位,把廢熱排離機體。

Trinnov Amplitude 16 00019S


售價

售價 8萬9800港元一部16聲道後級,每一聲道約為 $5613 港元,以16聲道 Hi-End 後級來講,售價非常吸引。

Trinnov-Amplitude-16-S06001


先天優勢

其體積比 Altitude 32  還要小,兩部 Amplitude 16 後級就可填滿 Altitude 32 前級所需要的32個聲道,也比其他多聲道後級來得節省空間,雖然 Amplitude 16  理所當然能配合其他品牌前級使用,但配 Trinnov Audio 原廠前級使用,基於原廠在阻抗匹配的理由,最能發揮終極效能。
