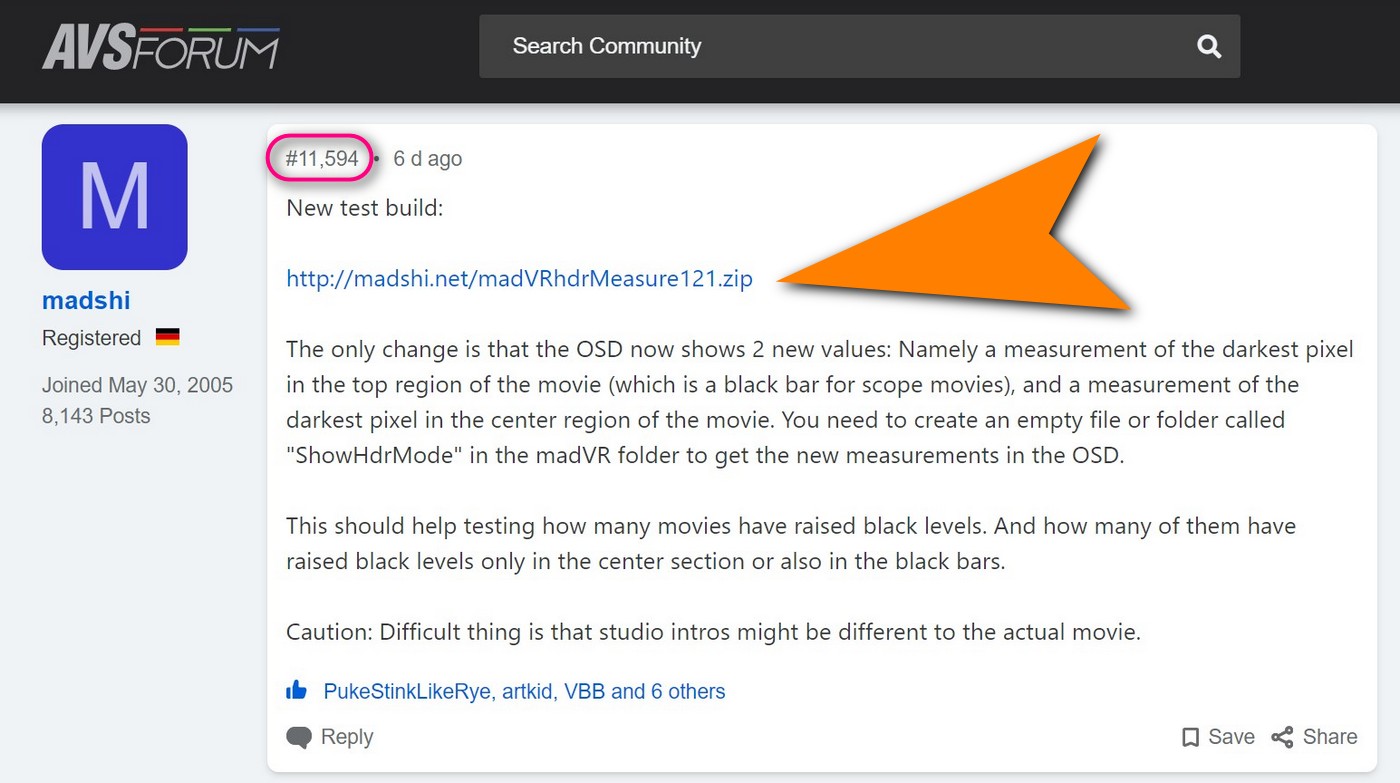

自去年12月尾 Brian 來我家更新 madVR HDR Measure 114 版本後，官方再更新了幾個版本，直到昨日，Brian 來我家，一步到位更新成 madVR HDR Measure 121 版本，在 AVS Forum 相關 POST 11594 能找到121版本 Download。
👉按我得到重溫 👈

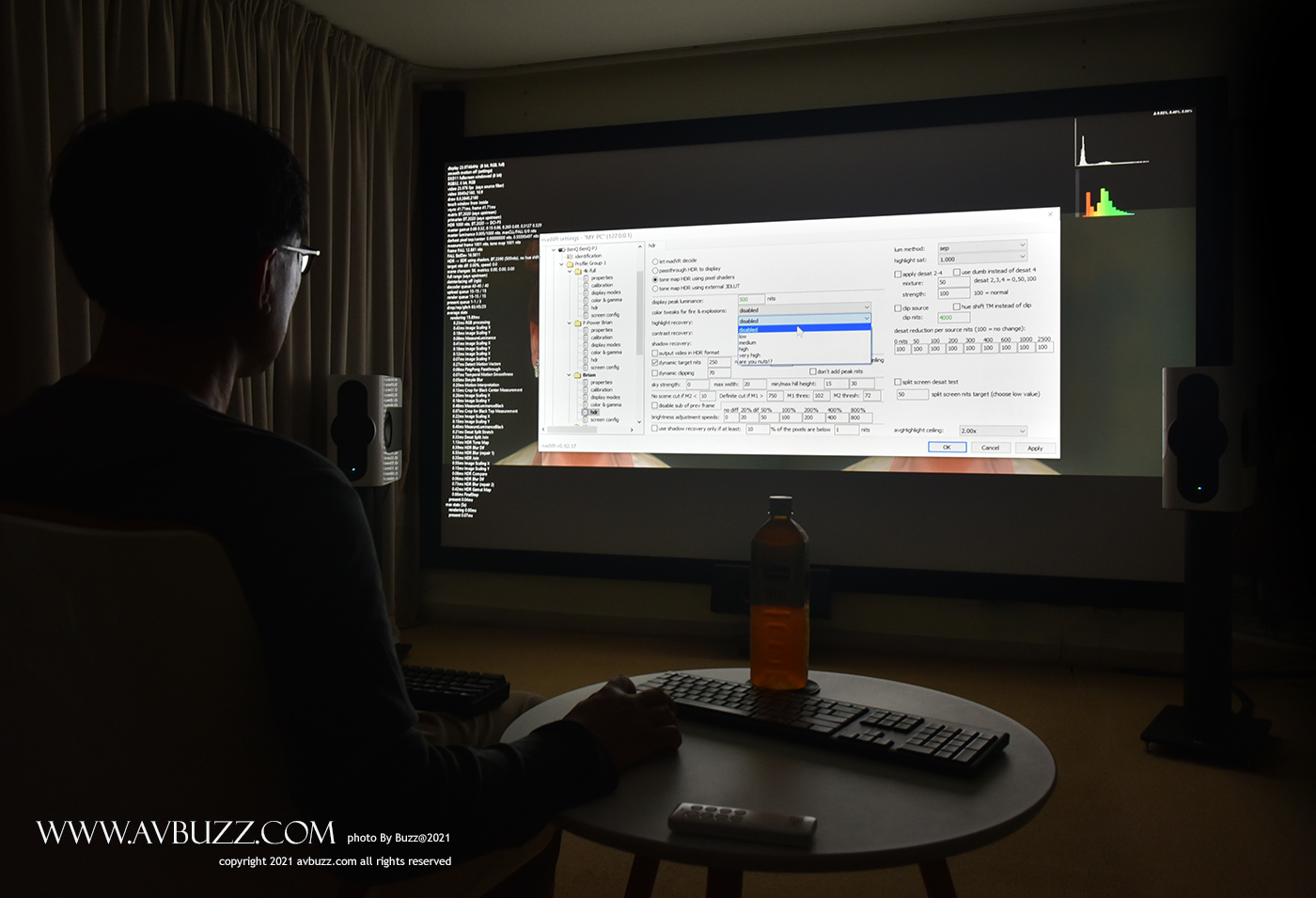

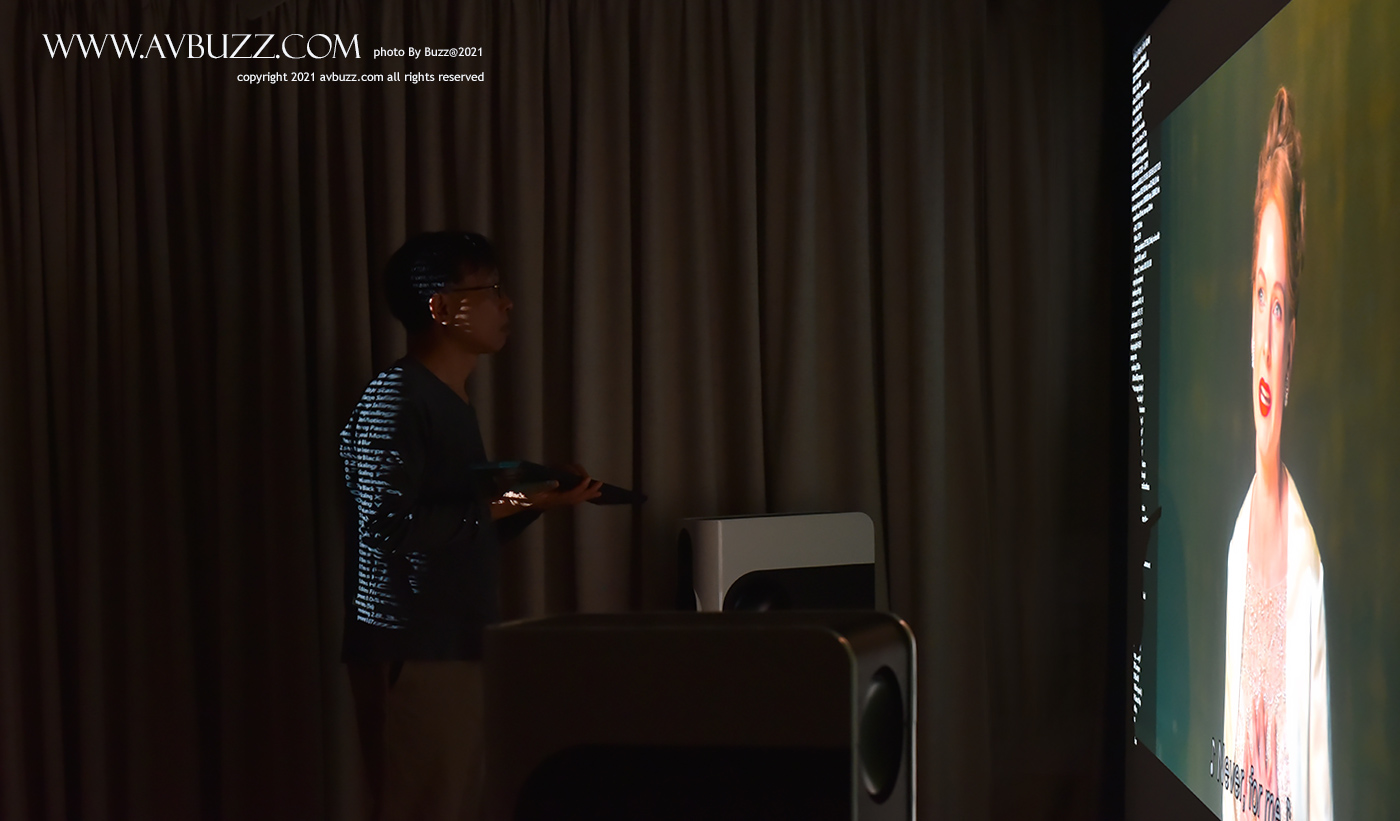

正如早前提到，我倆所用投影機，無論牌子、型號、顯示卡與屏幕大小也不一樣，所以不能給我參數照抄，一定要 Brian 來親自駕駛。

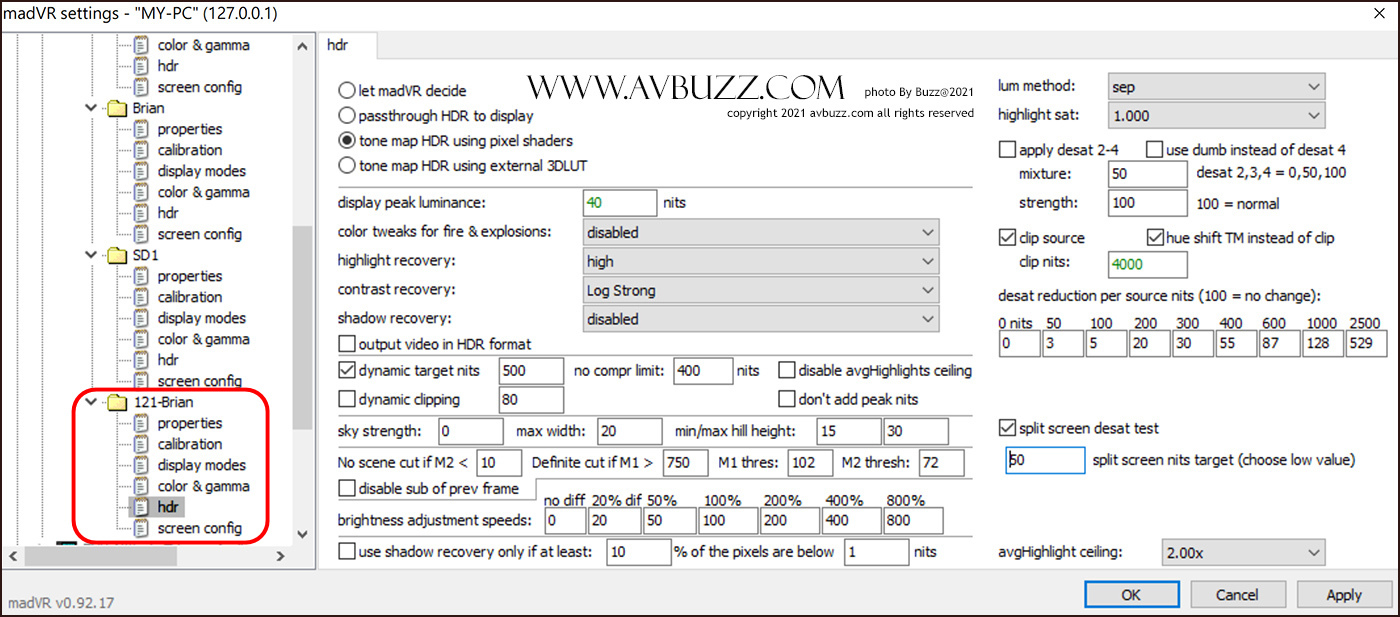

一直安排3 組 Preset 使用，今次因為121版本關係，新增第4組方便使用，這一組主要為 4K HDR 而設。
這組新加入設定，以 121-Brian 名命，方便自己記得，而 Preset 為鍵盤上的 👉M👈 。

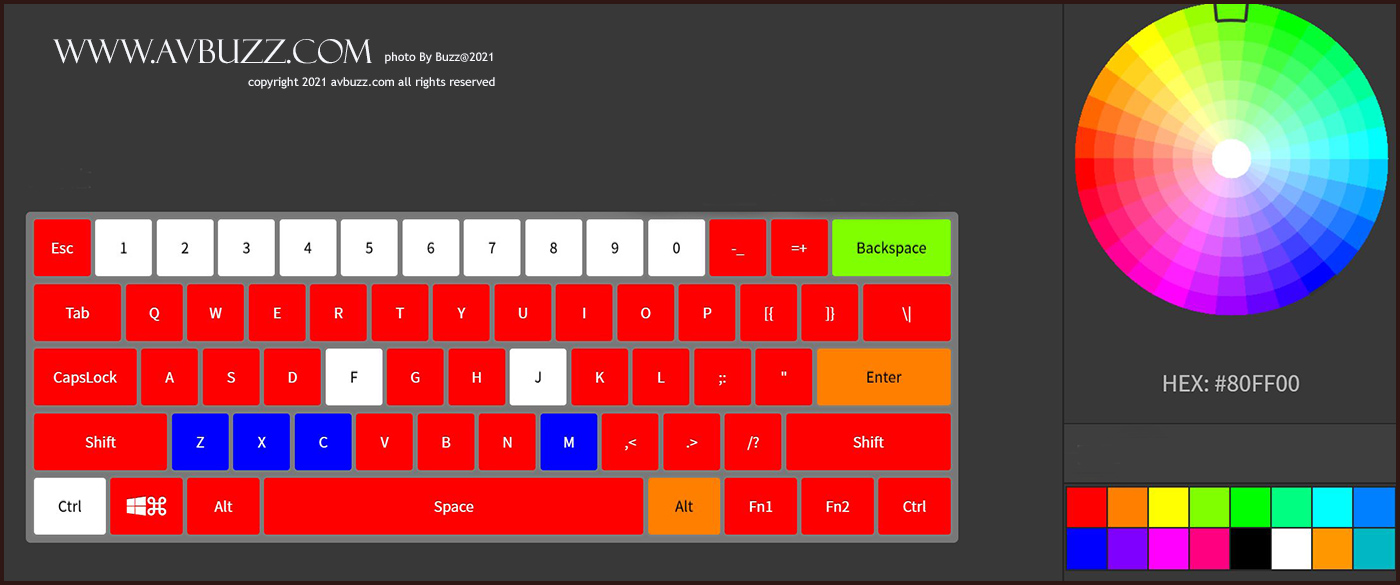

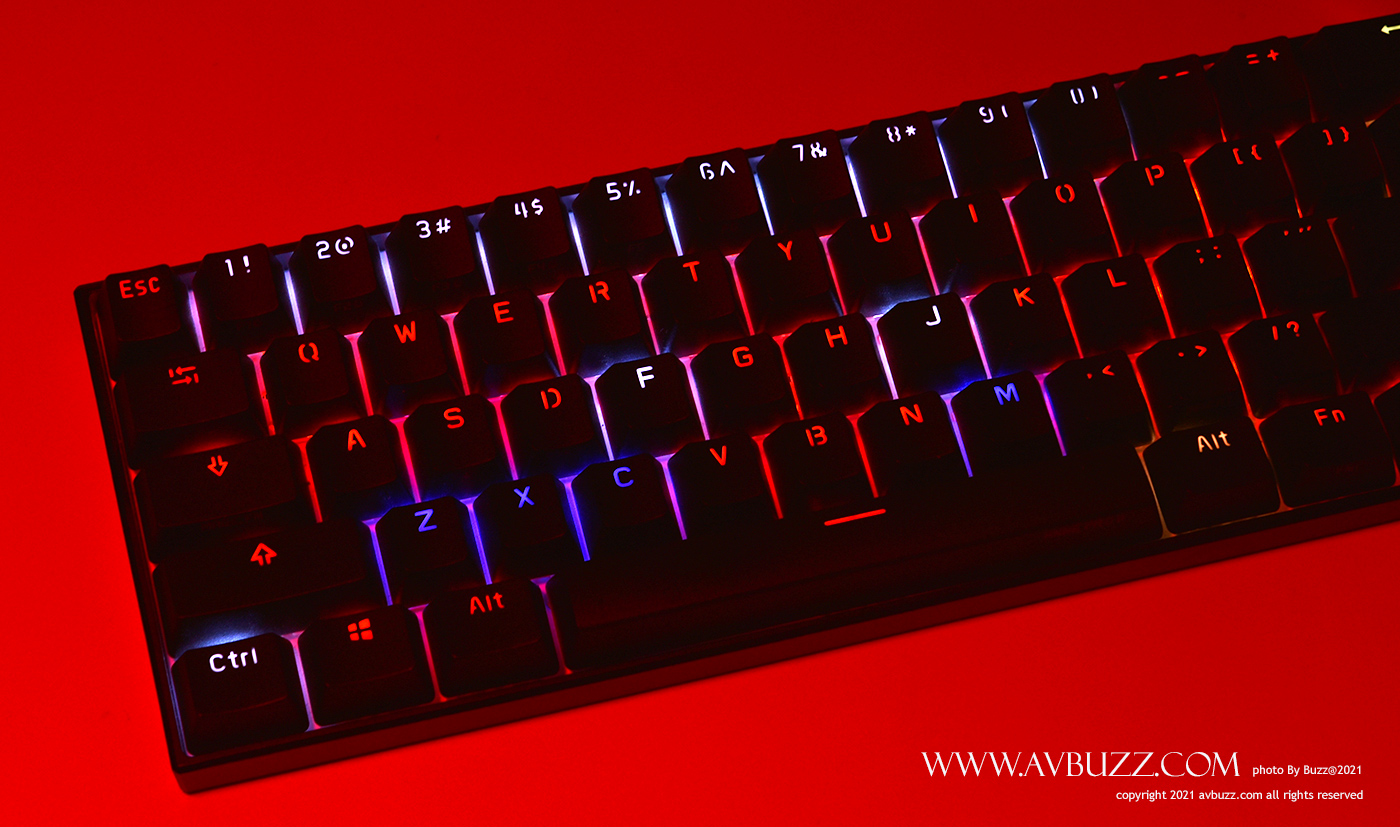

由於 Keyboard 帶 RGB 關係，所以我一向預設了 Z、X、C 這 3 組 Preset 使用同一顏色，方便一目了然快速切換，現在以 M 鍵加入為第4組，當然都會用上同一顏色。
Keyboard 被我預設閒置 15 秒自動關燈，不會有光污染之餘，又不失其實用。
提升

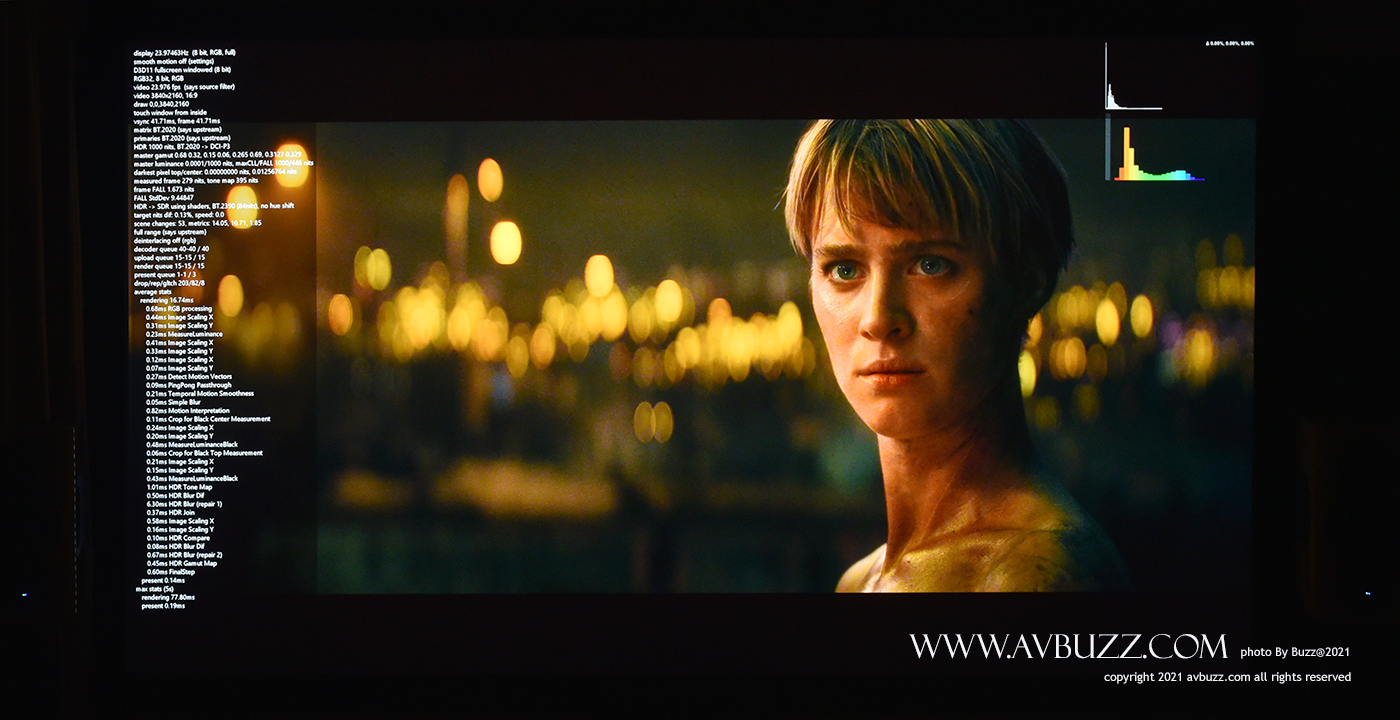

更新後什麼都未調，一開畫面，被超強對比度效果嚇親，畫質比之前實在好多，顏色濃沃得多，希望能明白我所指濃沃，不是鮮艷，而是提升對比度後顏色變得緊密紮實。
DPL nits
用開 madVR 的朋友應該了解 DPL ( Display Peak Luminance ) nits，一般處於約 100-200 nits 之間，推到雙位數的話，使光位爆到不能接受地步，經 Brian 設定後，BenQ X12000H 投影機可設定到 20 nits ，而 Brian 家中的 acer V7850 投影機也只能達到 30 nits 為極限，最終 Brian 為我設定為 40，而我也接受由 20 減到 40 。

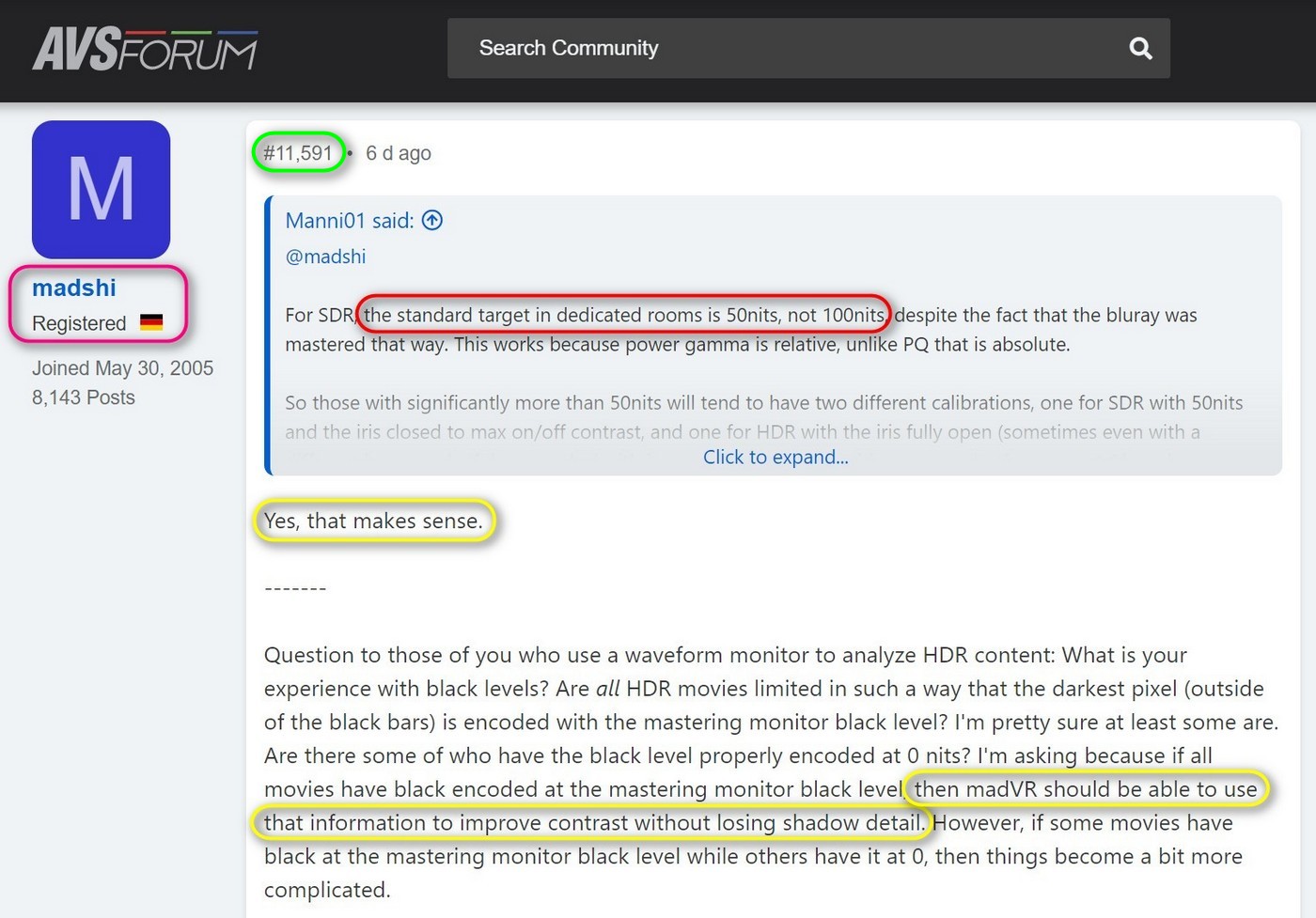

其實 Brian 早就了解到 DPL 最佳設定，設成 30-40 後，Brian 會用其他方法調整達到目的，上星期在 AVS Forum 相關 POST 11591 ，madshi 提到， DPL nits 數值，代表著 Brian 一直都是正確使用設定，沒有偏離軌跡。
👉按我得到重溫 👈
預覽比較
為方便用家預覽心目中 DPL nits 效果之餘，並提供即時比對，官方早前加入預覽比較功能，左手邊是現有 nits 效果，右手邊是用家希望用的新 nits 效果，由於早前預設了3組 Preset ，平日要做 AB 比較，只按 Preset 就能快速全屏比較，所以這功能對我來講用途不大。

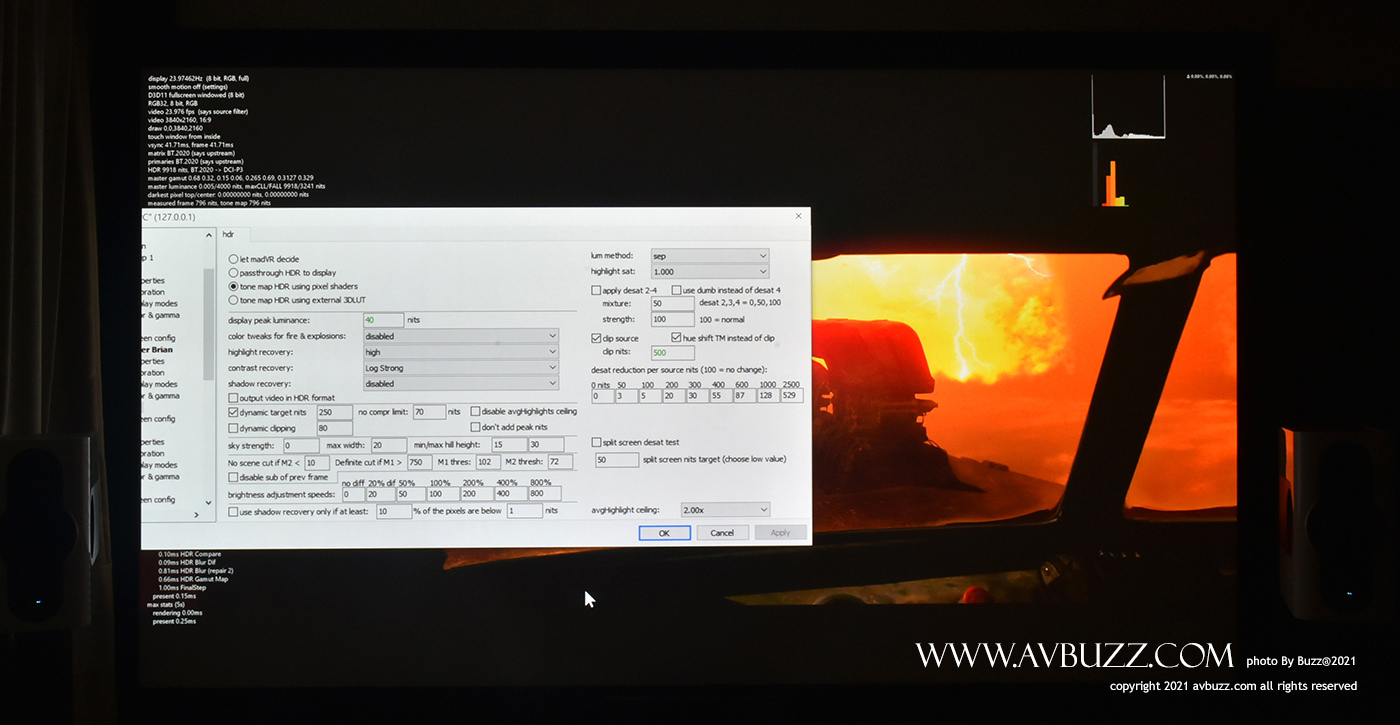

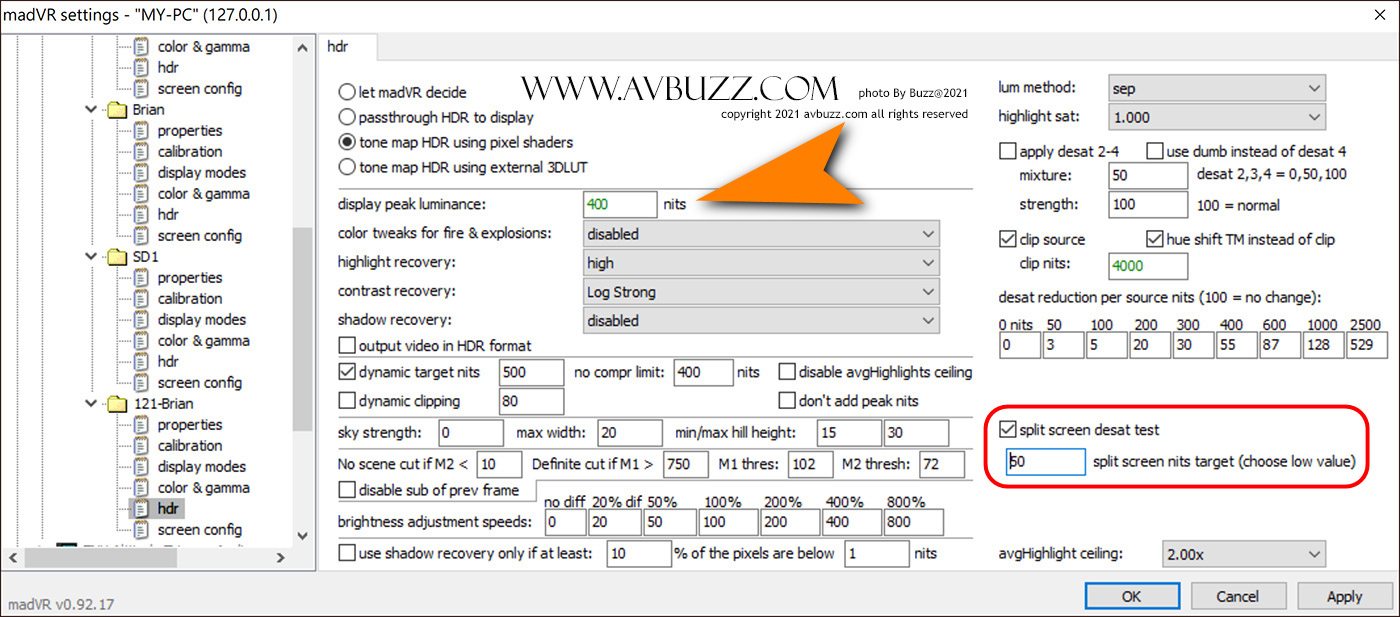

假設現正使用 400 nits ，用家想輸入的目標是 50 nits ，如下圖所示位置輸入 50。
畫面會如圖左手邊顯示 400 nits ，右手顯示 50 nits 給用家作出實時 AB 比較 ( 畫面是同步實時播放 ) 。
高光細節
新版本在處理 HDR 運算時 ，提供下圖綠圈範圍，這區域為用家提供針對👉高光細節👈調校。

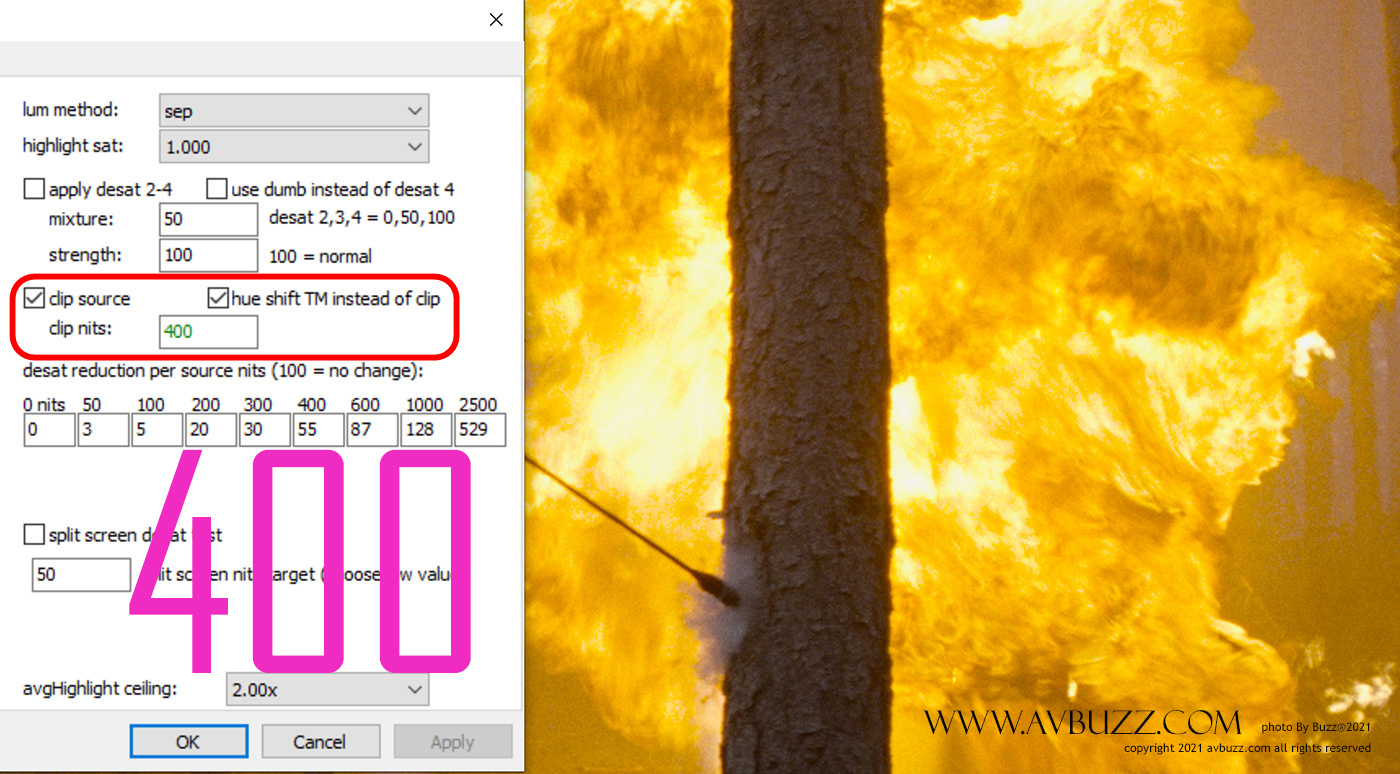

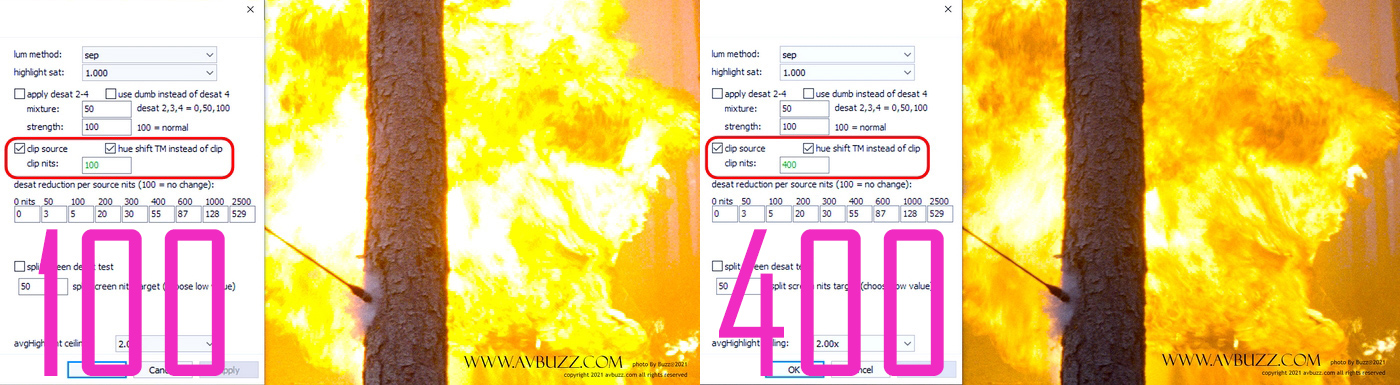

下圖所見，刻意利用高光細節輸入 100 nits ，使容易見到光位非常強，但所有高光位內應有細節被嚴重摧毀，反觀右圖，是由 100 nits 改為 400 nits 後，火球高光位內細節，得到重現。
左圖 100 右圖 400
大圖看真一點 100 nits 下的火球
大圖看真一點 400 nits 下的火球
經過多次試驗，最後我選用 nits 為 500 這個數值。

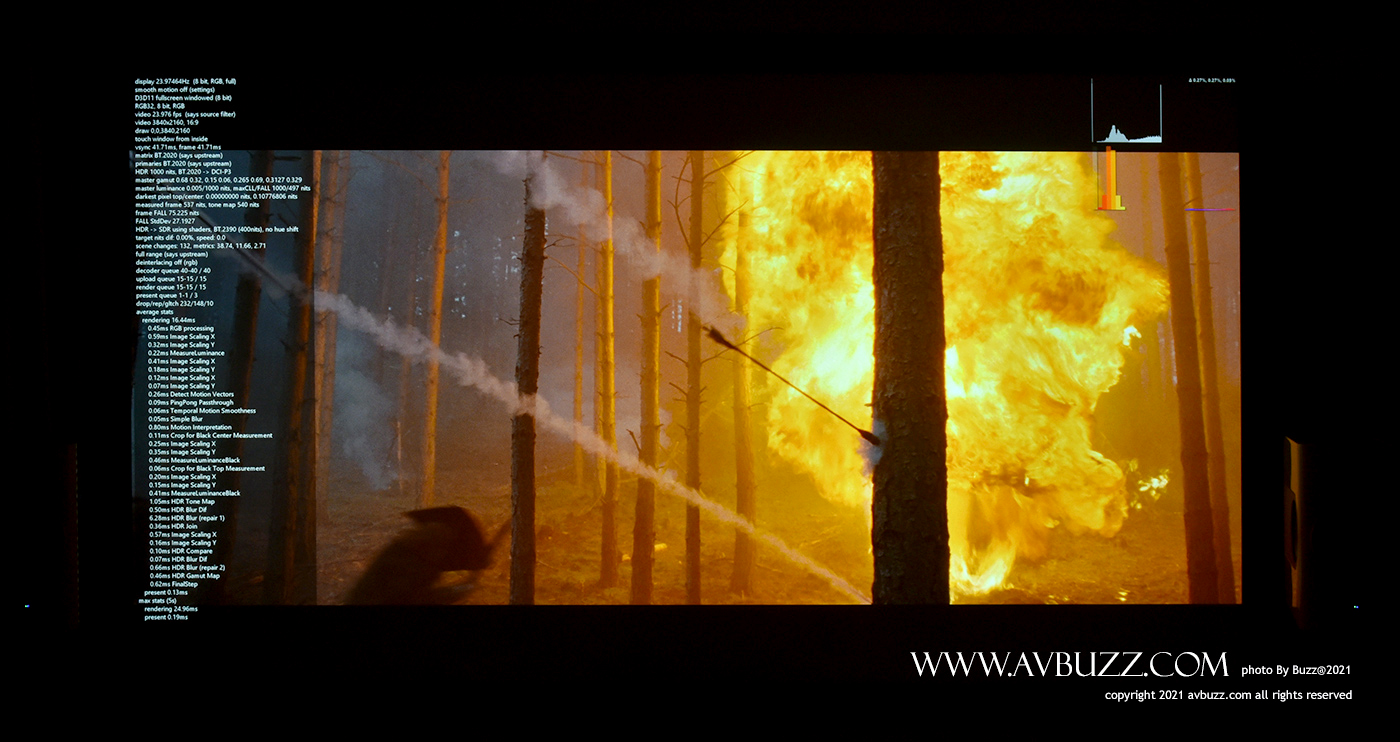

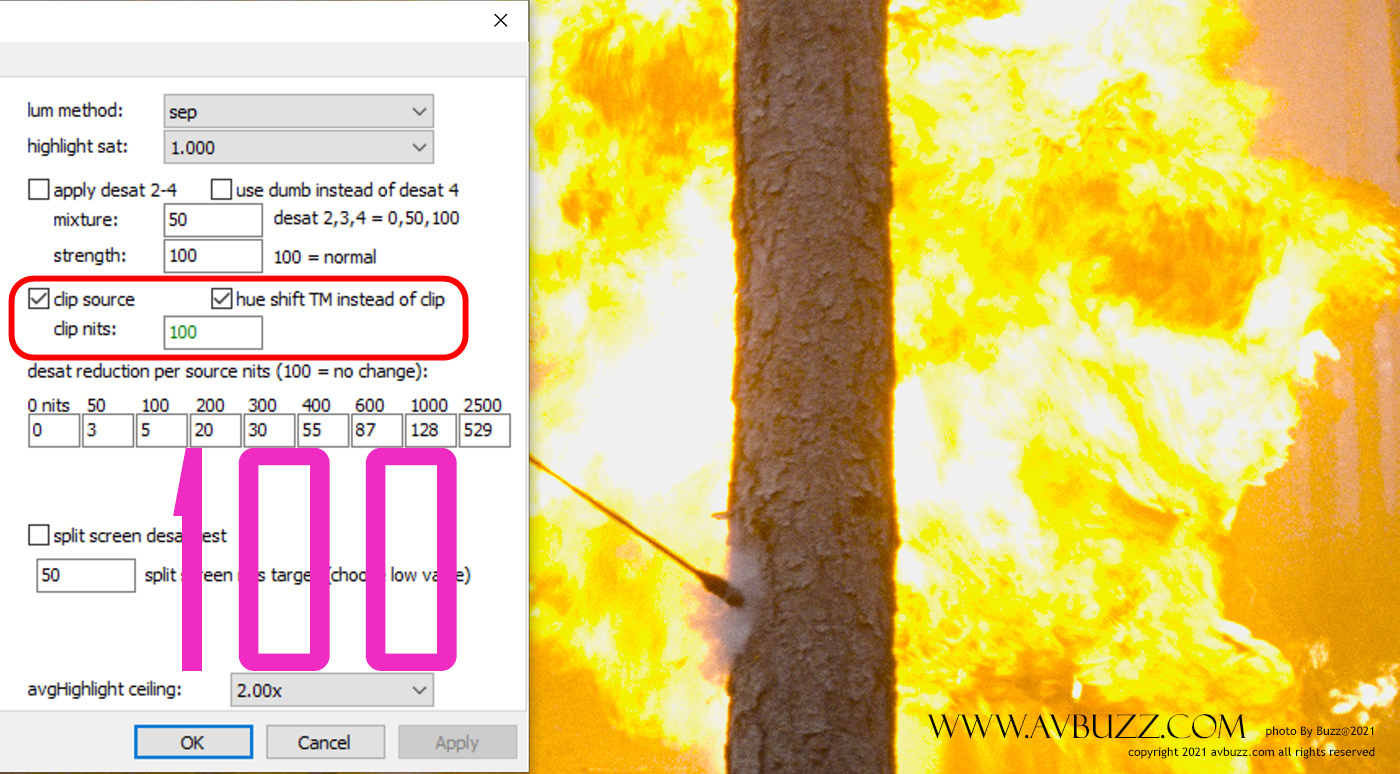

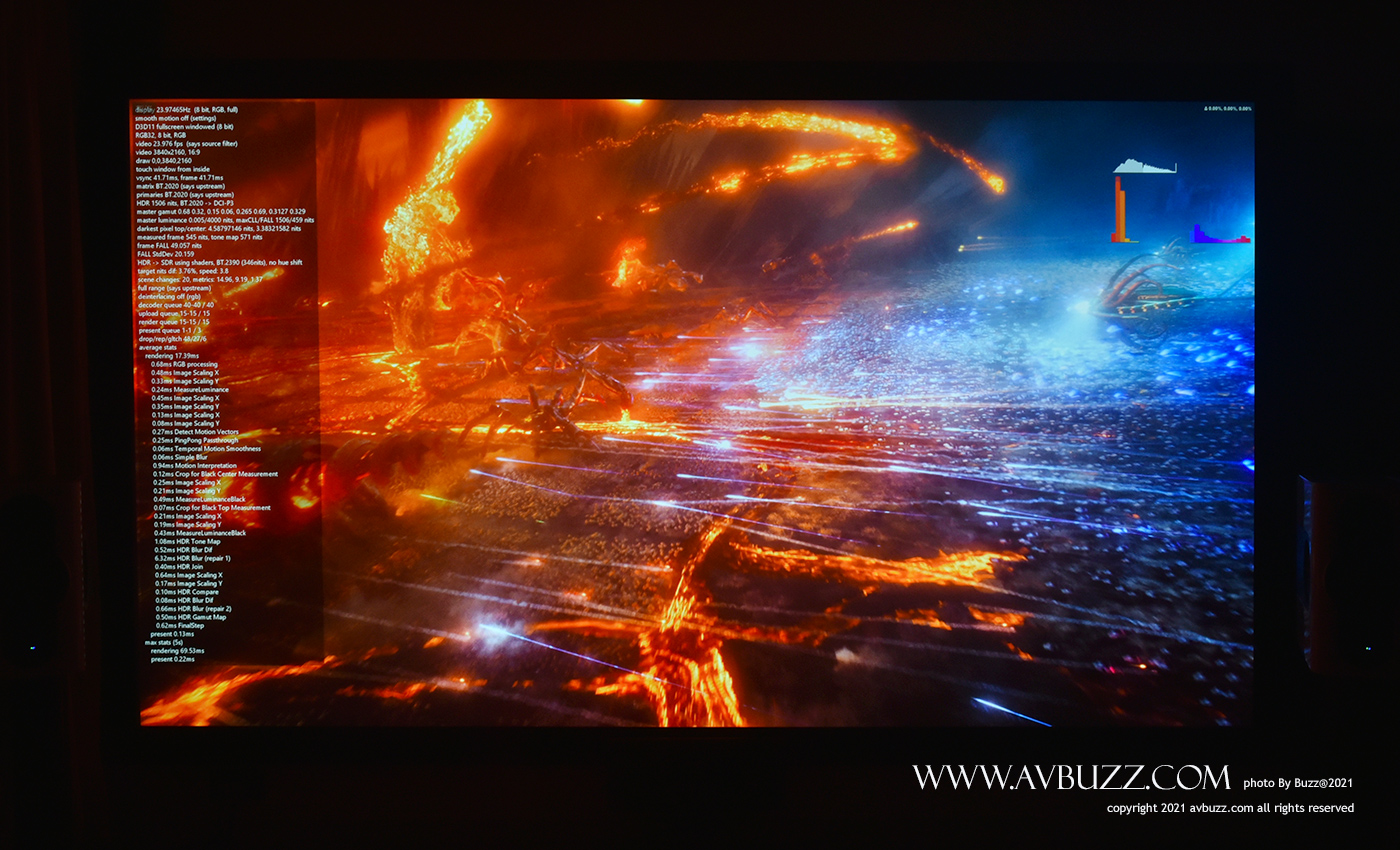

madVR 分析能力很強，就以這一幕背景為例，在 madVR 眼中這背景不屬高光位，就算我刻意把 nits 設為 100 ，效果是沒有使背景產生不正常過曝。

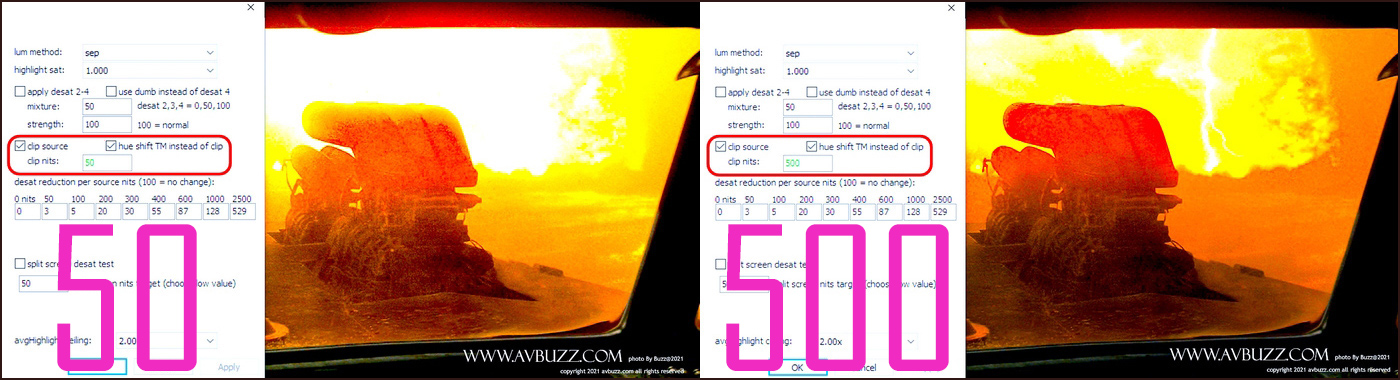

另一段高光位也充份表現 高光細節功能 重要性，今次改用是 50 與 500 nits 比較。
左圖 50 右圖 500

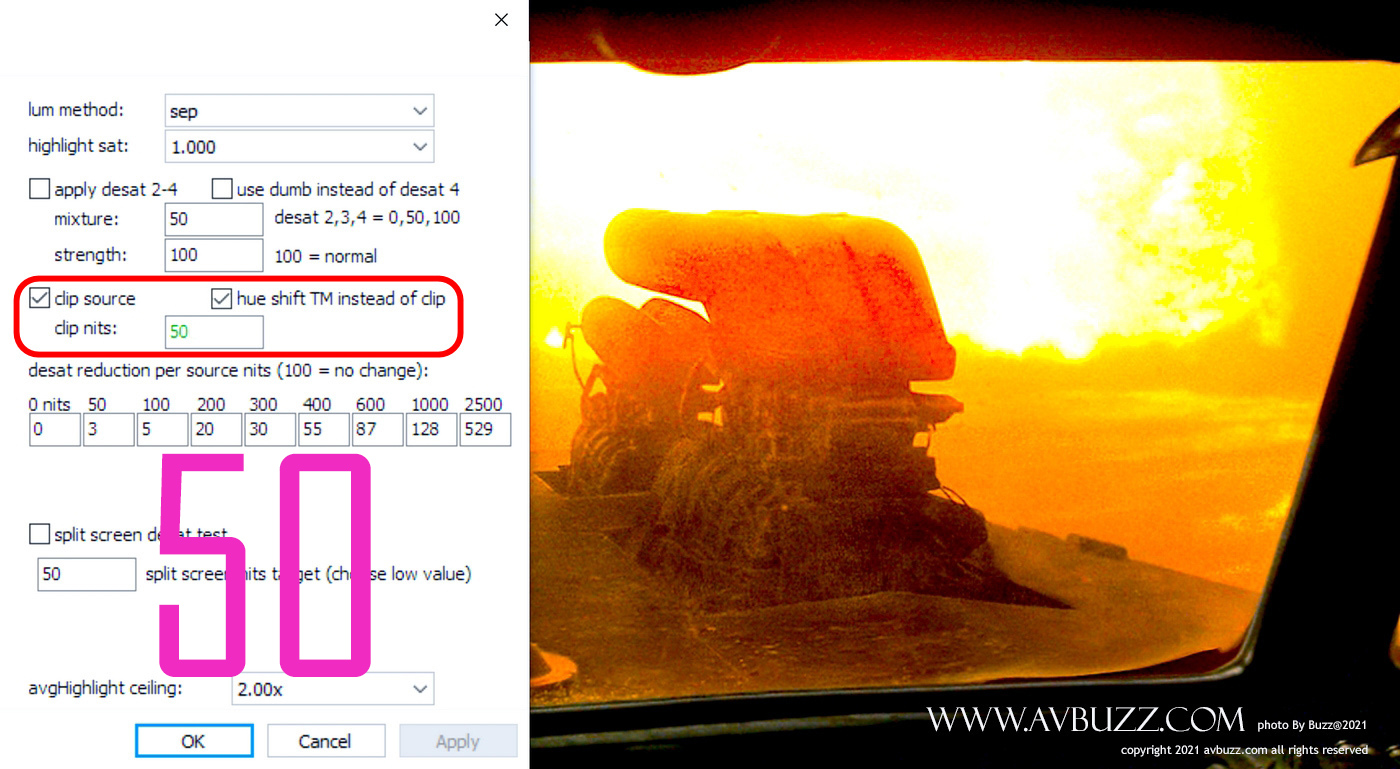

50 nits
50 nits 下的火球很光亮，能量感十足。

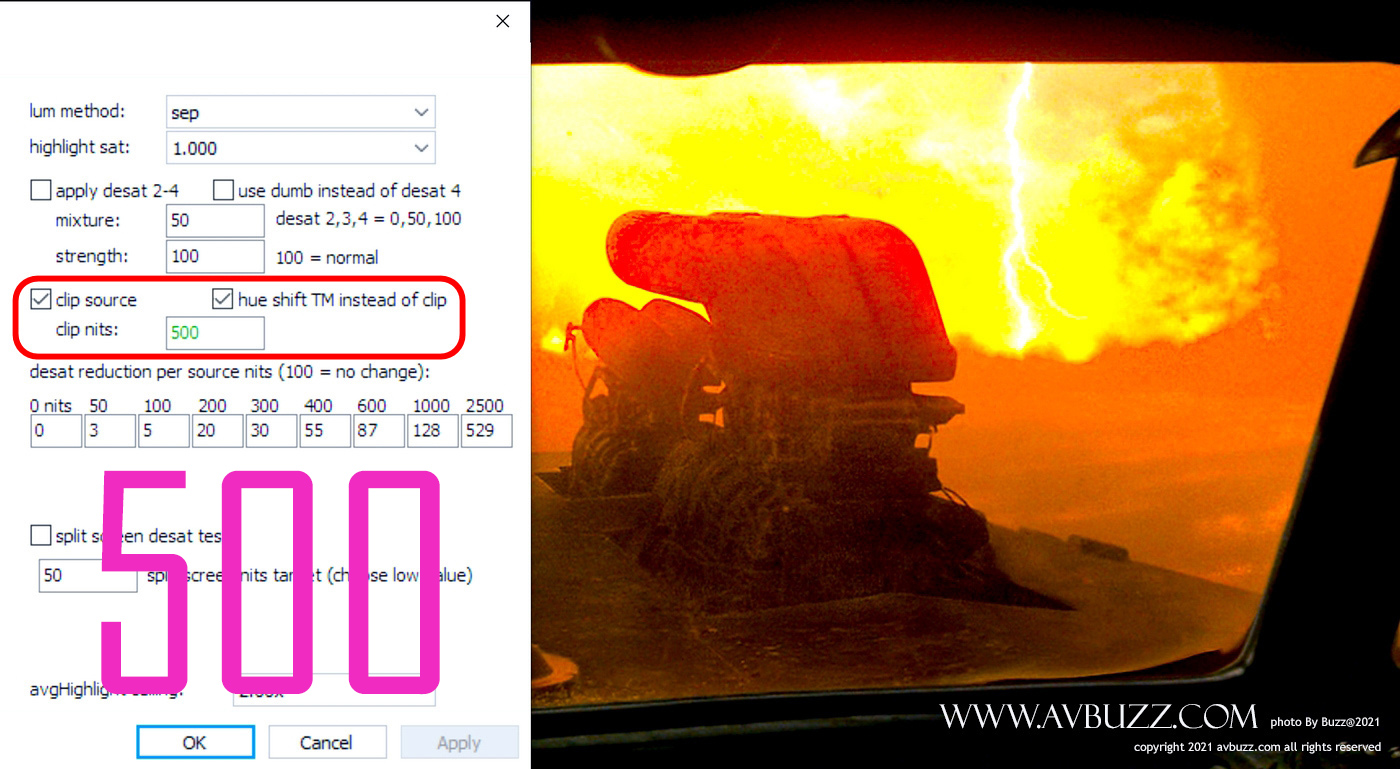

500 nits
在同一格畫面，500 nits 下的火球，高光位內，原來存在一條閃電，這閃電是在 50 nits 之下是👉不存在的存在👈。
5000 nits
同樣是這一格畫面，今次推到 5000 nits ，火球高光位內閃電線條，以無損重現眼前，而且閃電附近細節也得到更清澈顯示出來，這驚人變化，銀河系最強播放器，madVR 當之無愧，實至名歸。
不過
無錯，又來到不過的時間，如果無視其他變化，執著獨立單一看閃電，5000 的確是最佳效果，但由於高光細節是改變影射曲線關係，畫面或多或小會影響到整體光暗，50 到 500，高光變化影響整體畫面光暗還可接受，但推到 5000 的話，整體畫面變暗，對比度下滑，當然可以再調節其他來補償，但還是有所犧牲，何況推到 5000 ，充滿能量感的黃光被消失，只餘下一道清晰閃電。

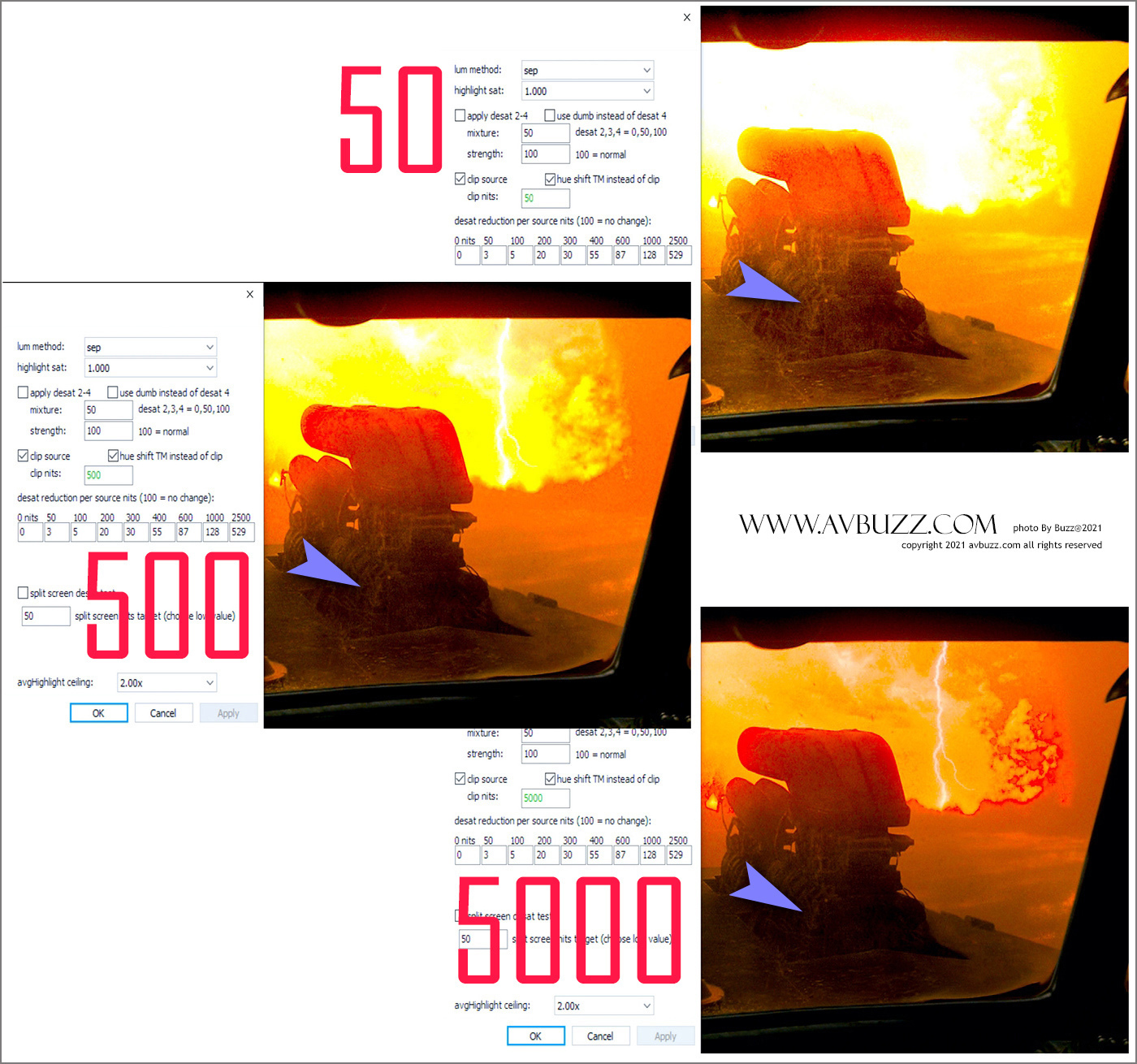

下圖所見是 50、500、5000 縮圖，留意高光位的閃電出得越好，暗位細節 流失越多，50 與 500 下，車頭機械暗位細節可見多一點，去到 5000 的話，只見黑色一堆。如堅持用 5000 ，當看其他正常或陽光譜照場景，對比度下滑之餘，陽光感大打節扣，其實要見到整條閃電有幾困難呢？問題是要犧牲多小有能量感的黃光呢？要取得兩者平衡，是要花多一點時間和功夫。在試過 500 – 1000， 1000 – 4000 後，雖然我覺得使用 5000 是可在設定上作某種補償，但需要多一點時間去調整，在未找到最佳調節下，暫時還是用 500。

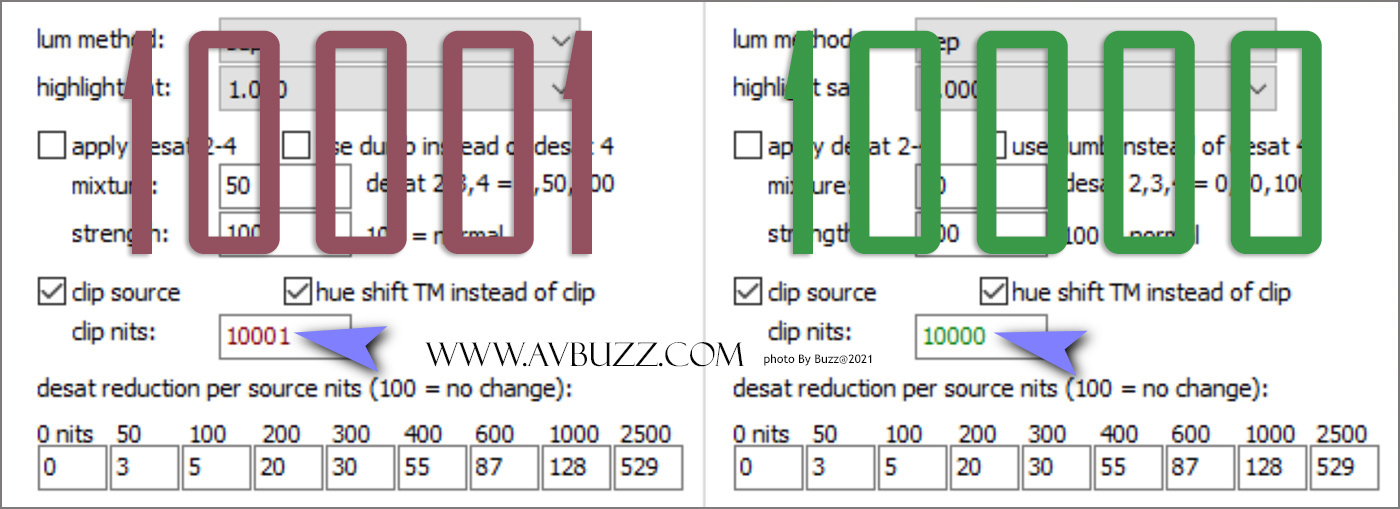

高光細節 nits 最大上限為 👉1 萬👈，下圖所見，方格輸入10000 依然是綠色顯示，當我輸入 10001 便變成紅色，表示我超越了工作範圍。

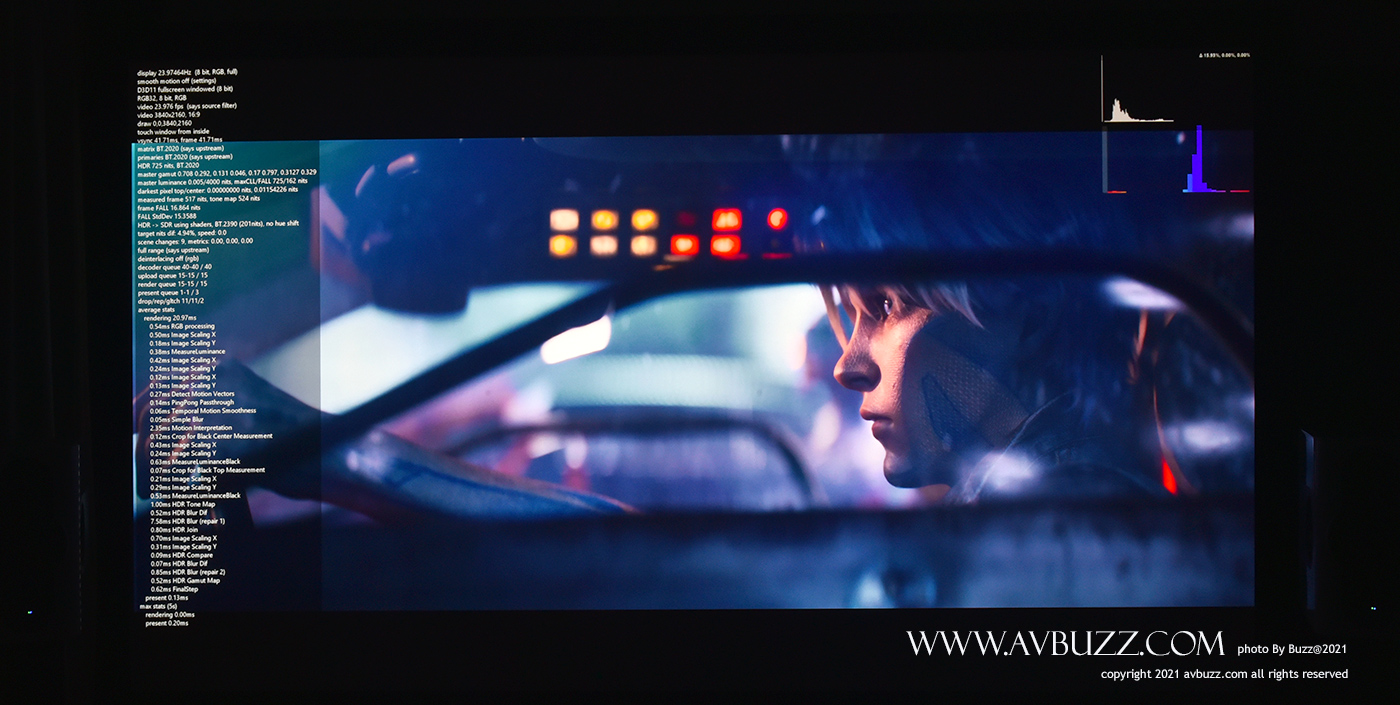

經過 Brian 在 HDR 影射曲線 調整後，畫面比之前得到進一步提升。

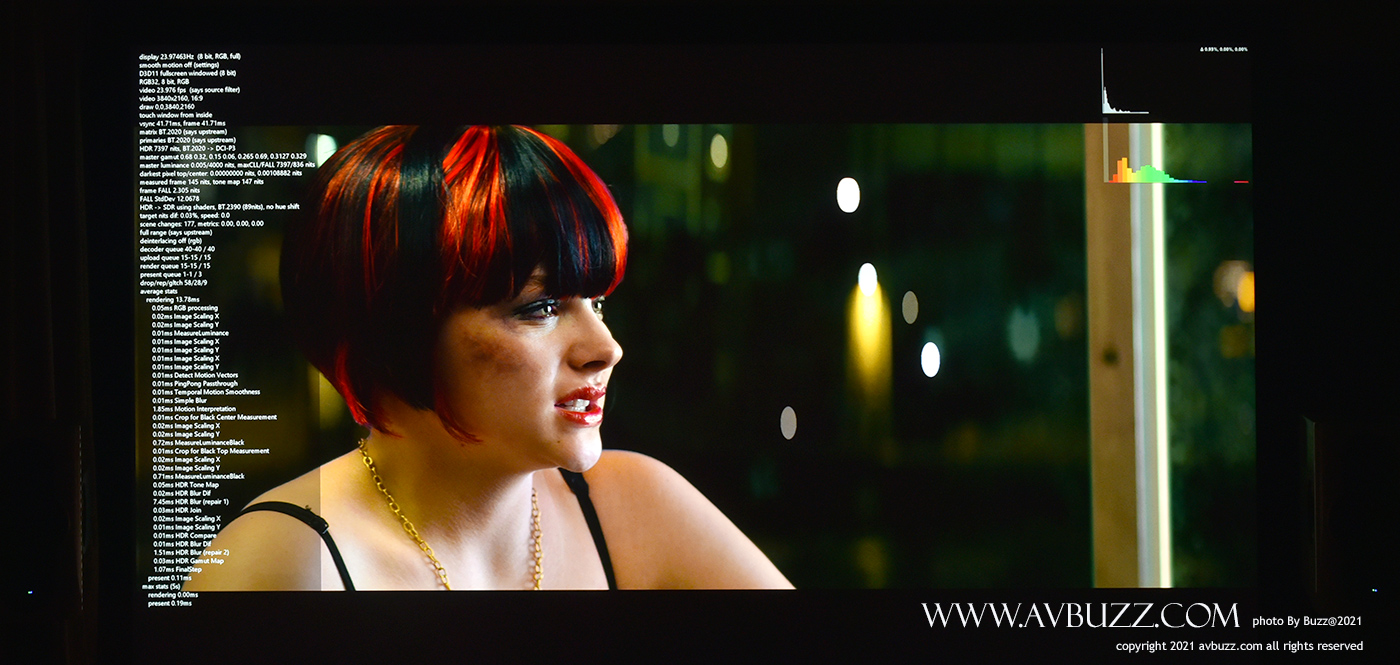

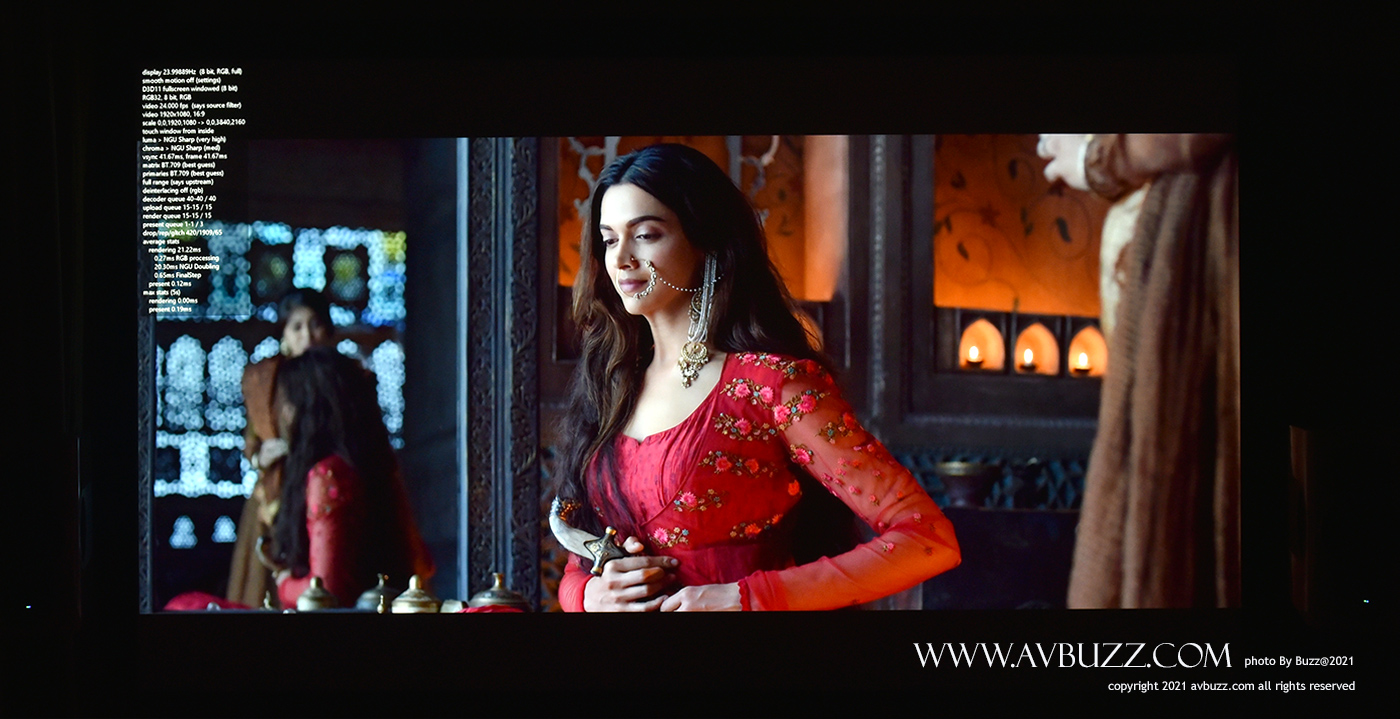

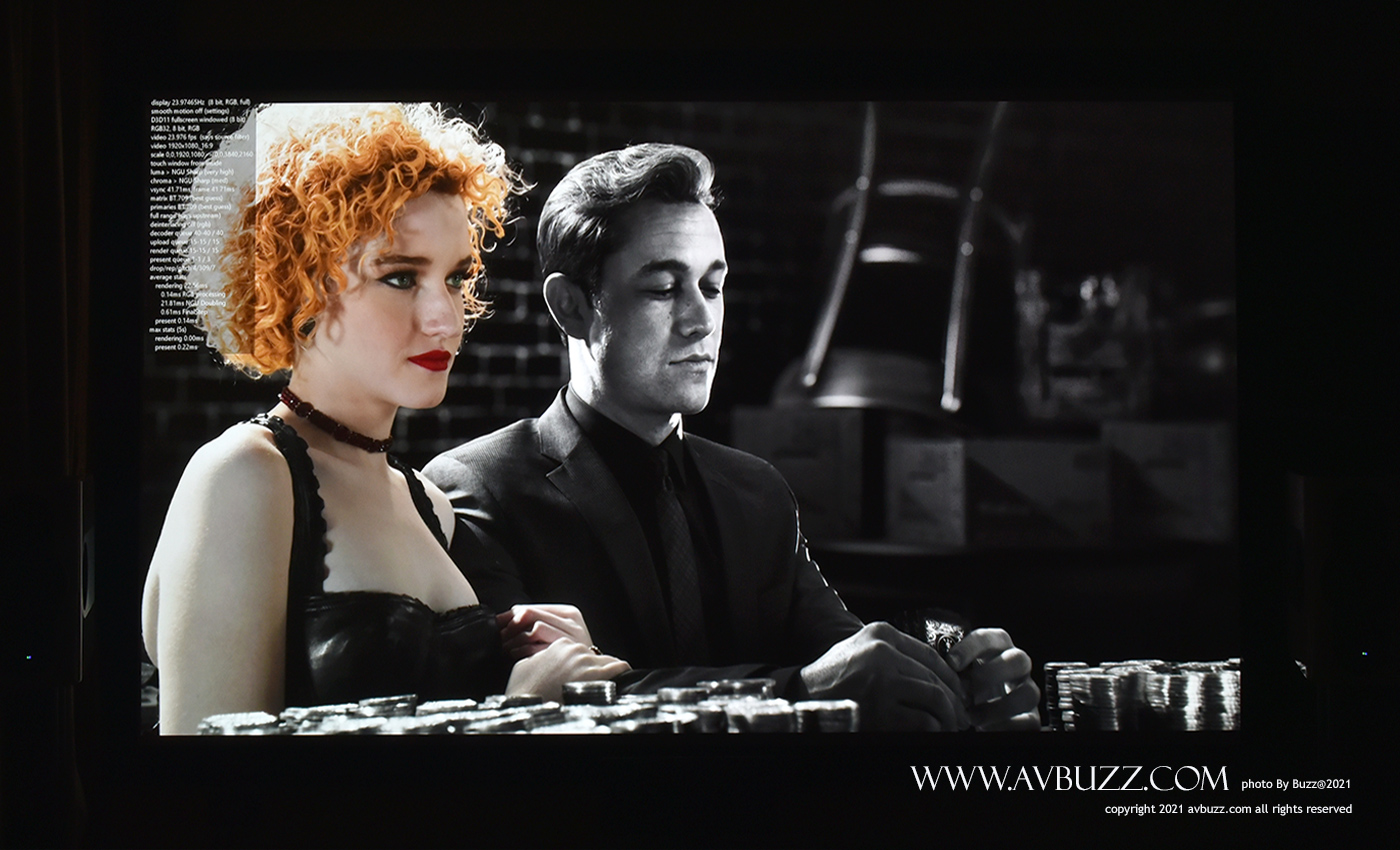

Chloë Grace Moretz 假髮的紅，是之前從來沒有地突出，如單靠鮮艷來討好我，只會使我覺得假，現在高對比度效果是我最喜歡的劇本。

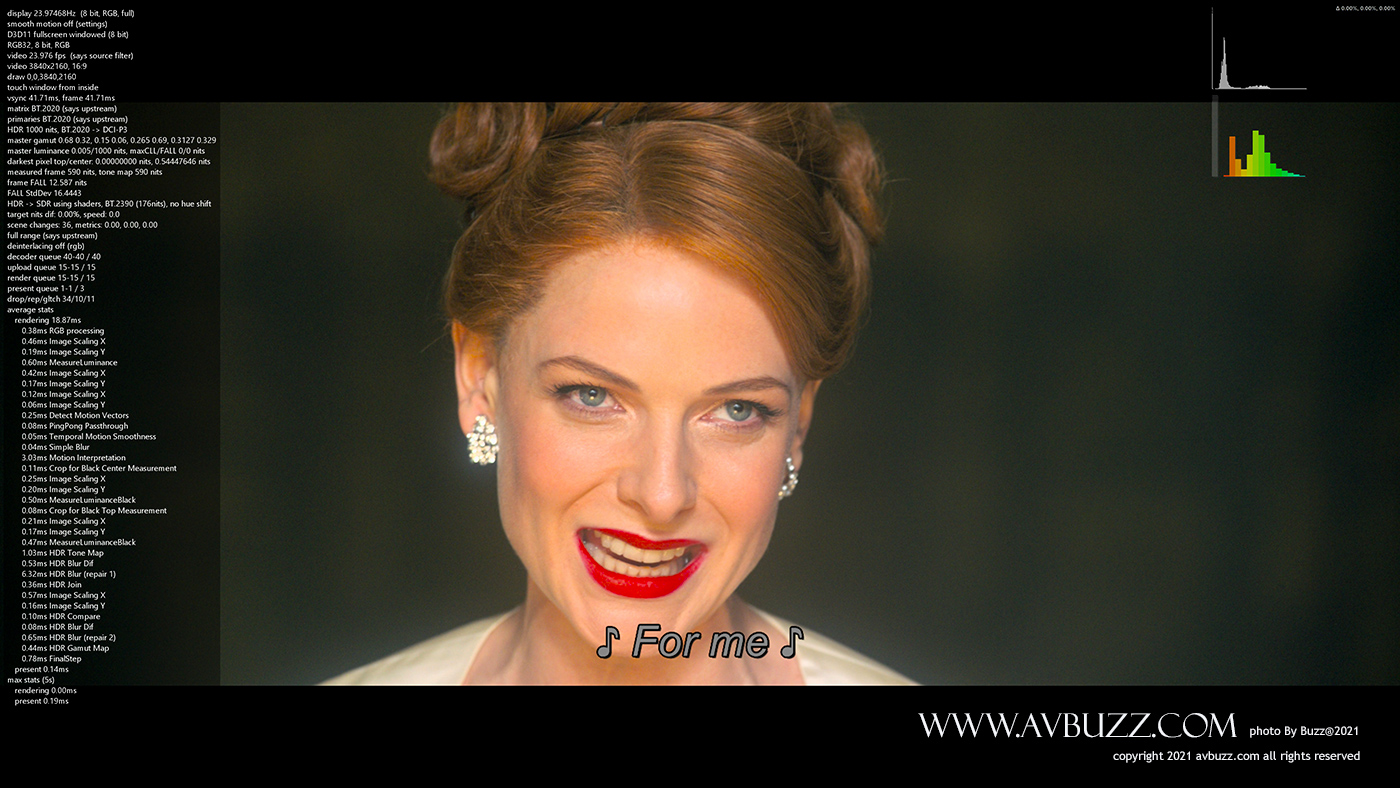

現在的 madVR 不但利用 高光細節功能，把高光位內 不存在的存在 得到呈現，還能使畫質對比度進一步提升，讓顏色紮實而突出其質感。

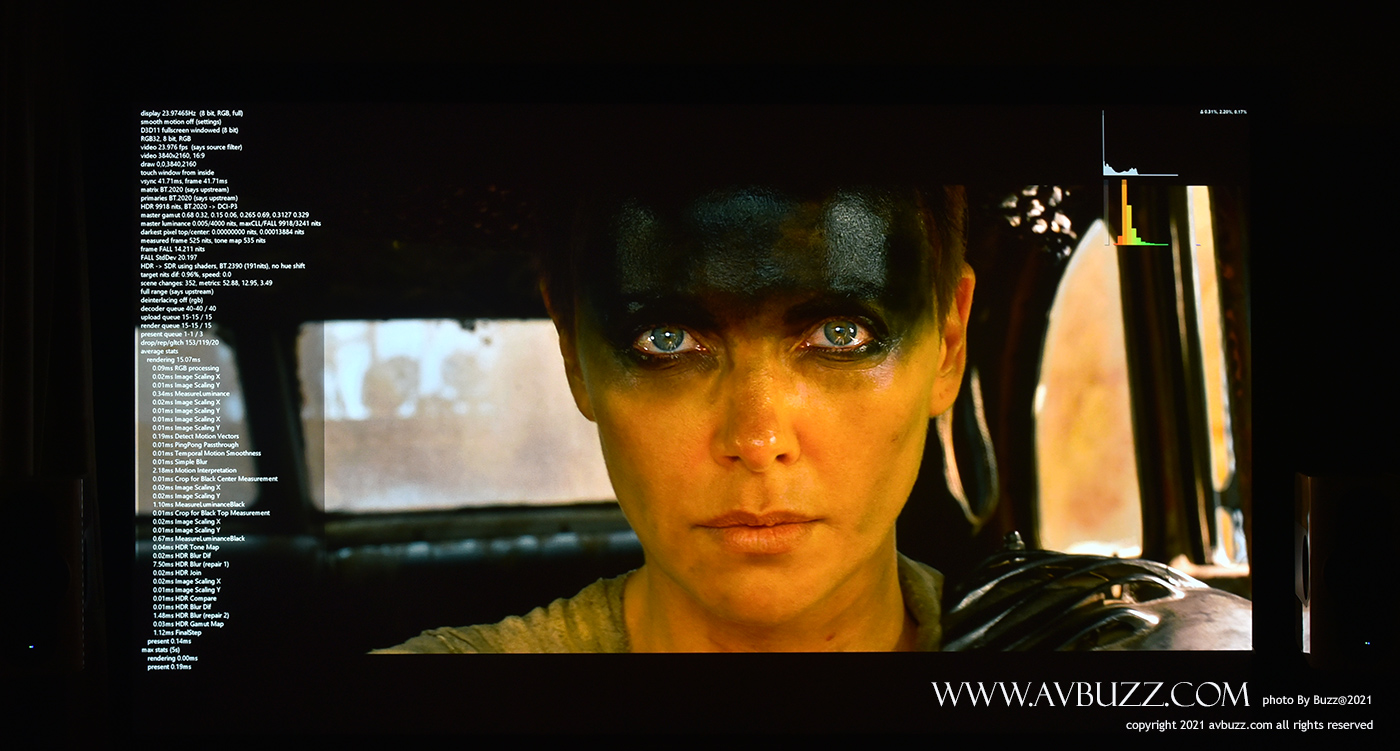

整體畫質現在立體感也提升。
Blu-ray

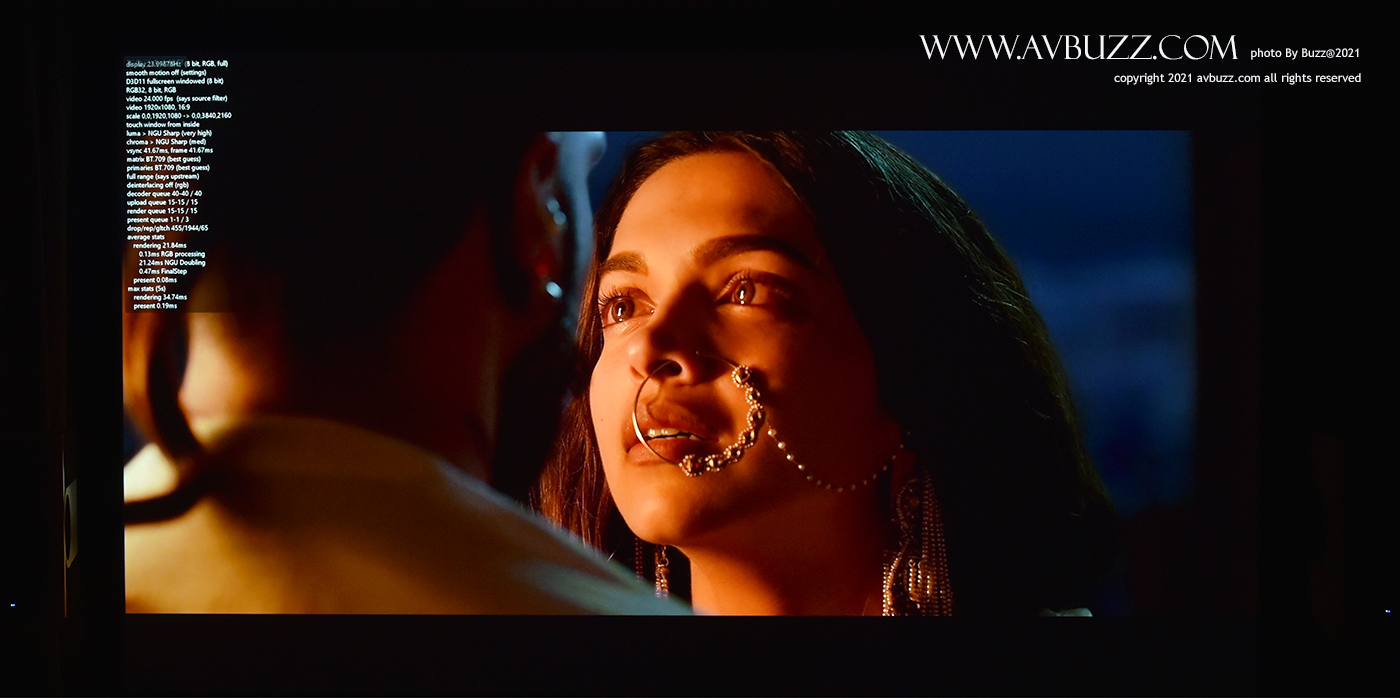

上述提到只是 4K 表現，那 Blu-ray 呢 ? Blu-ray 不可能支援 HDR 影射曲線 啊，官方是否放棄呢? 非也，同樣是什麼也未調節情況下播放 Blu-ray，一眼就知道官方有動過手腳，畫質最少有20% 提升，而且都是對比度得到提升。

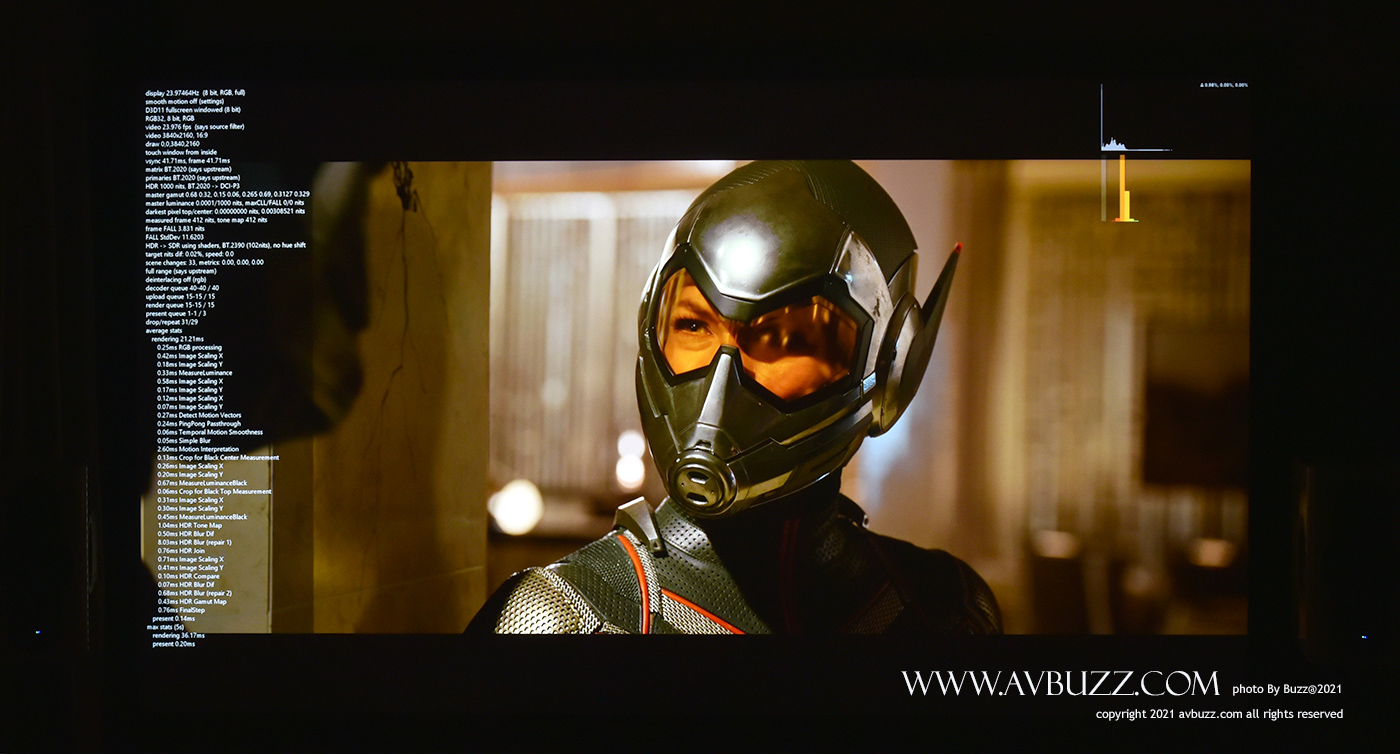

色彩自然，實在愛死這版本下的 Blu-ray 表現，由於沒有新調節介面設定加到 Blu-ray ，而一開出來就完美，所以沒有在 Blu-ray 的 Preset 進行調節，使用原有 Preset 足夠了。

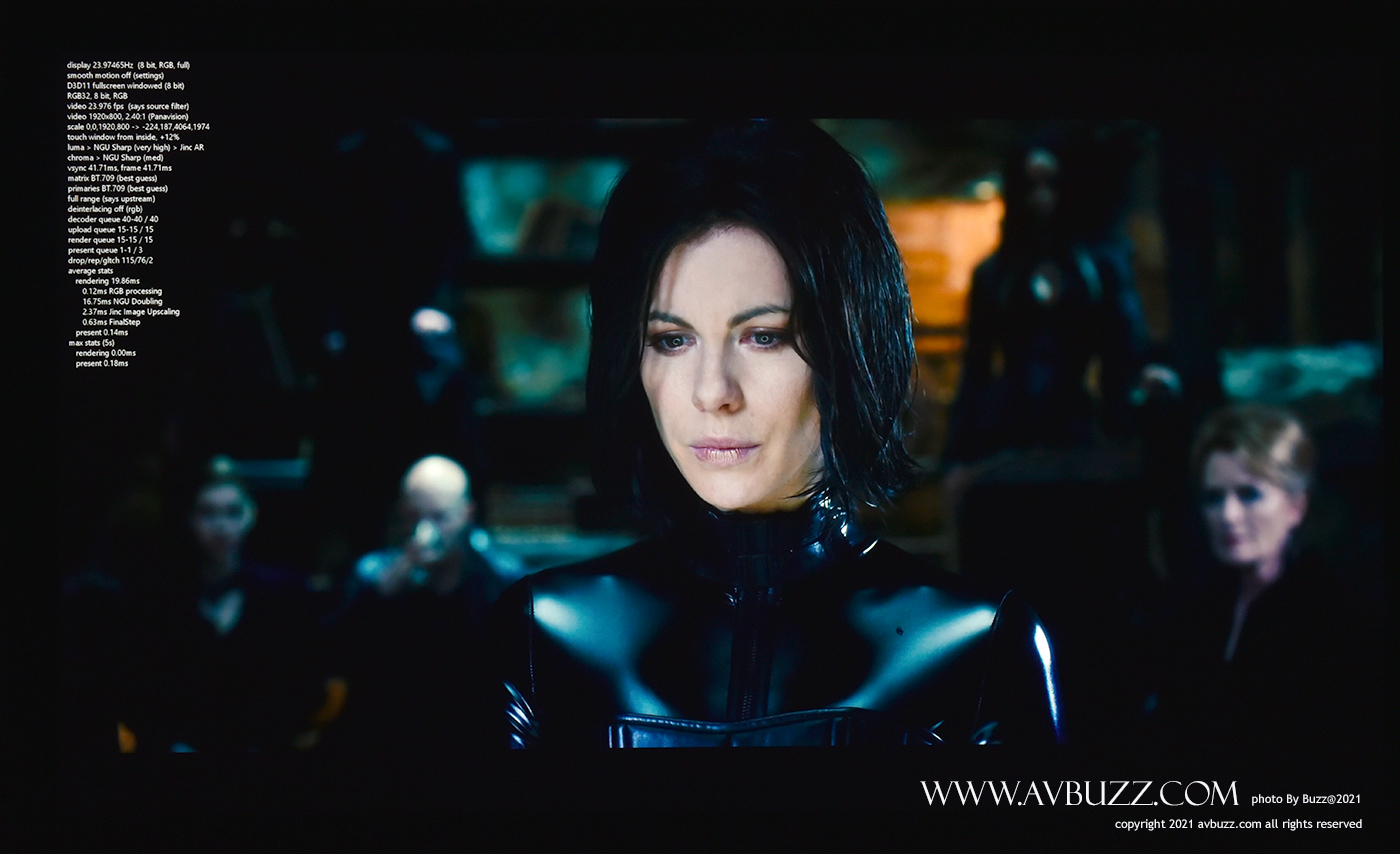

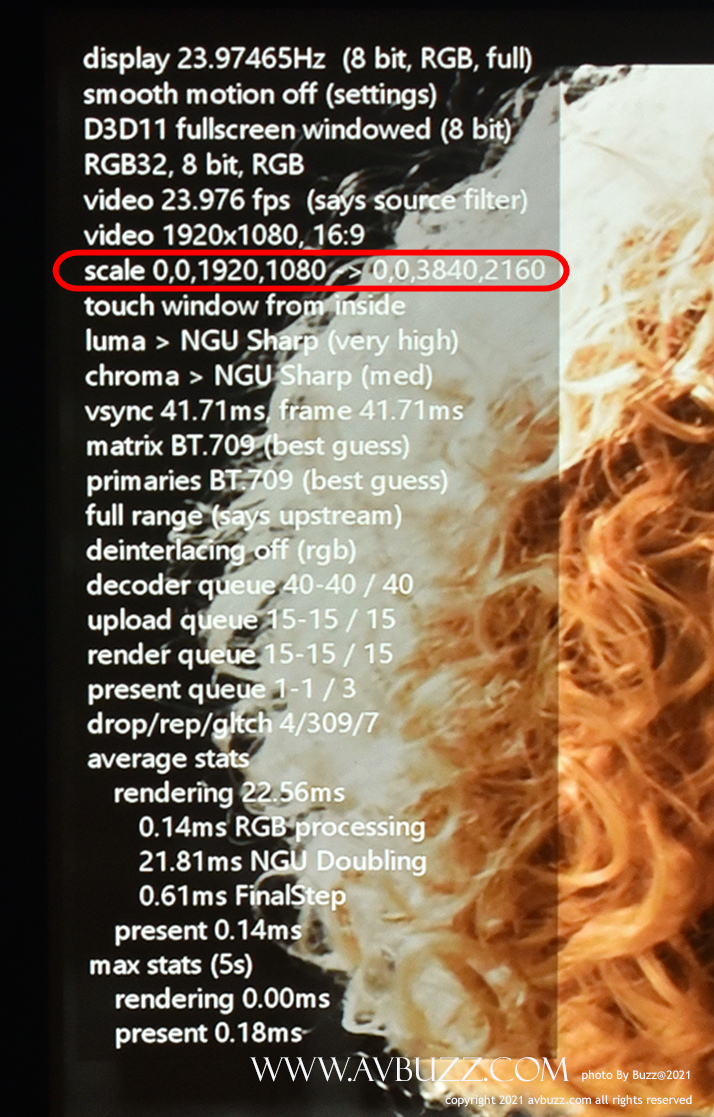

播放 Blu-ray 時，左手邊資訊表內容跟之前版本有出入， 確信新版對播放 Blu-ray 有優化處理。
新版依舊為 Blu-ray 提供不能沒有的優質 4K 升頻，madVR 絕對是銀河系最強播放器。
121 Out 咗喇
Brian 為我調校完 madVR HDR Measure 121 版本，翌日早上，Brian 飛鴿傳書提到 122 版剛推出了，噢撈~~~

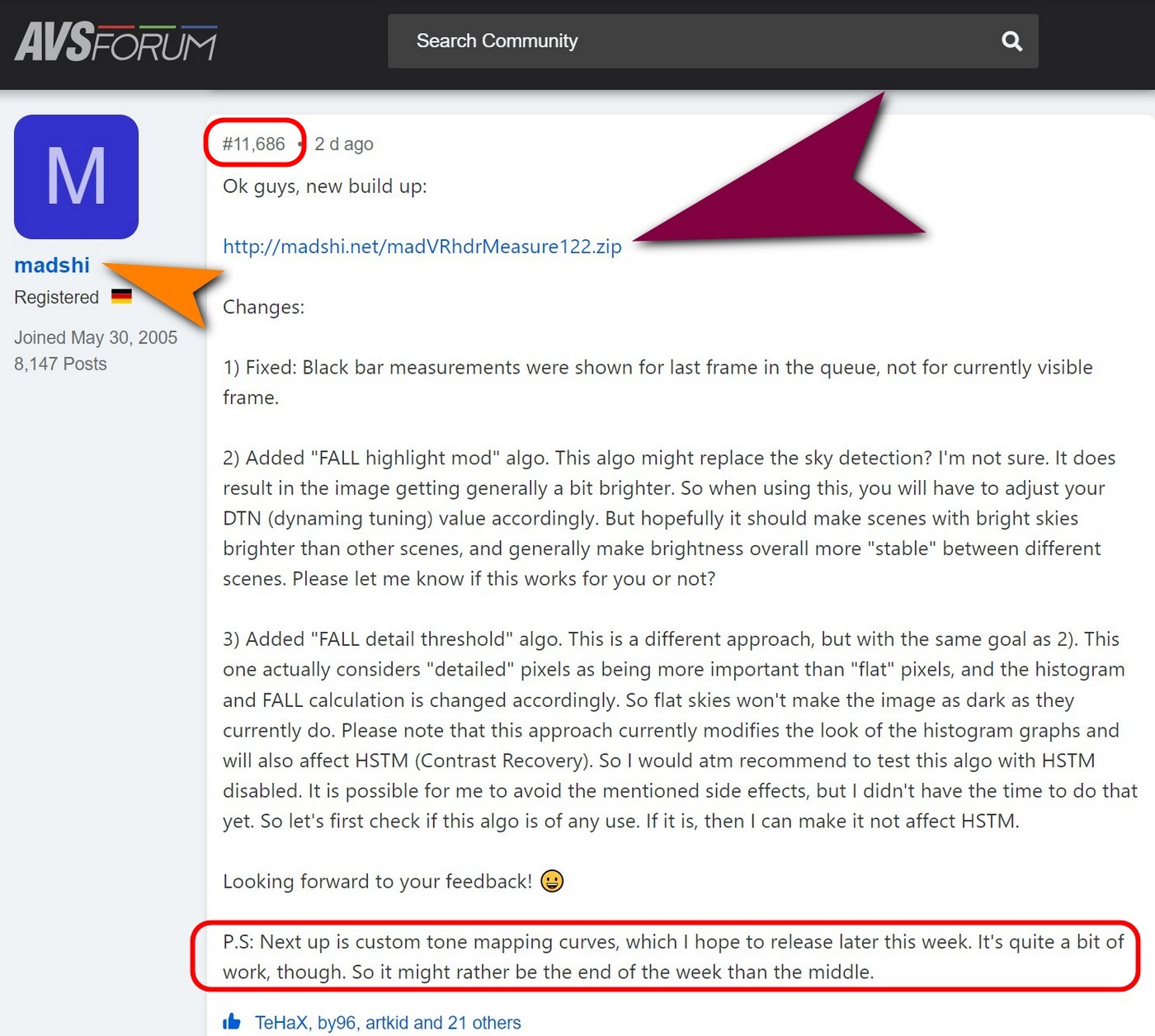

而且提示我 122 版並非為 121 Debugging 推出，而是加入新功能 ，並預告即將推出 123 版本。👉 Next up is custom tone mapping curves, which I hope to release later this week 👈，有關 AVS Forum 內，相關 POST 11686 能找到 122 版本 Download。
👉 按我看原文 👈
希望能明白，圖片是無法把現場真實畫面重現，首先唔好講亮度和對比度，單是彩虹效應的多少，單靠這堆圖片，是完全表達不出實時畫質。其次是如受眾用手機收看圖片的話，圖片縮到郵票一樣去收看，還可以稱為參考圖? 就算用Mon看，也只能說受眾在看自己的Mon，而不是在現場看，還未計算連光圈快門都未搞懂的我去拍攝。這堆圖片，最多只能說紀綠當日在現場做過這件事吧。
