雙塔散熱器

發佈日期: 2018年 10月 18日

圖 / 文  : 巴斯


前因

DSC08023

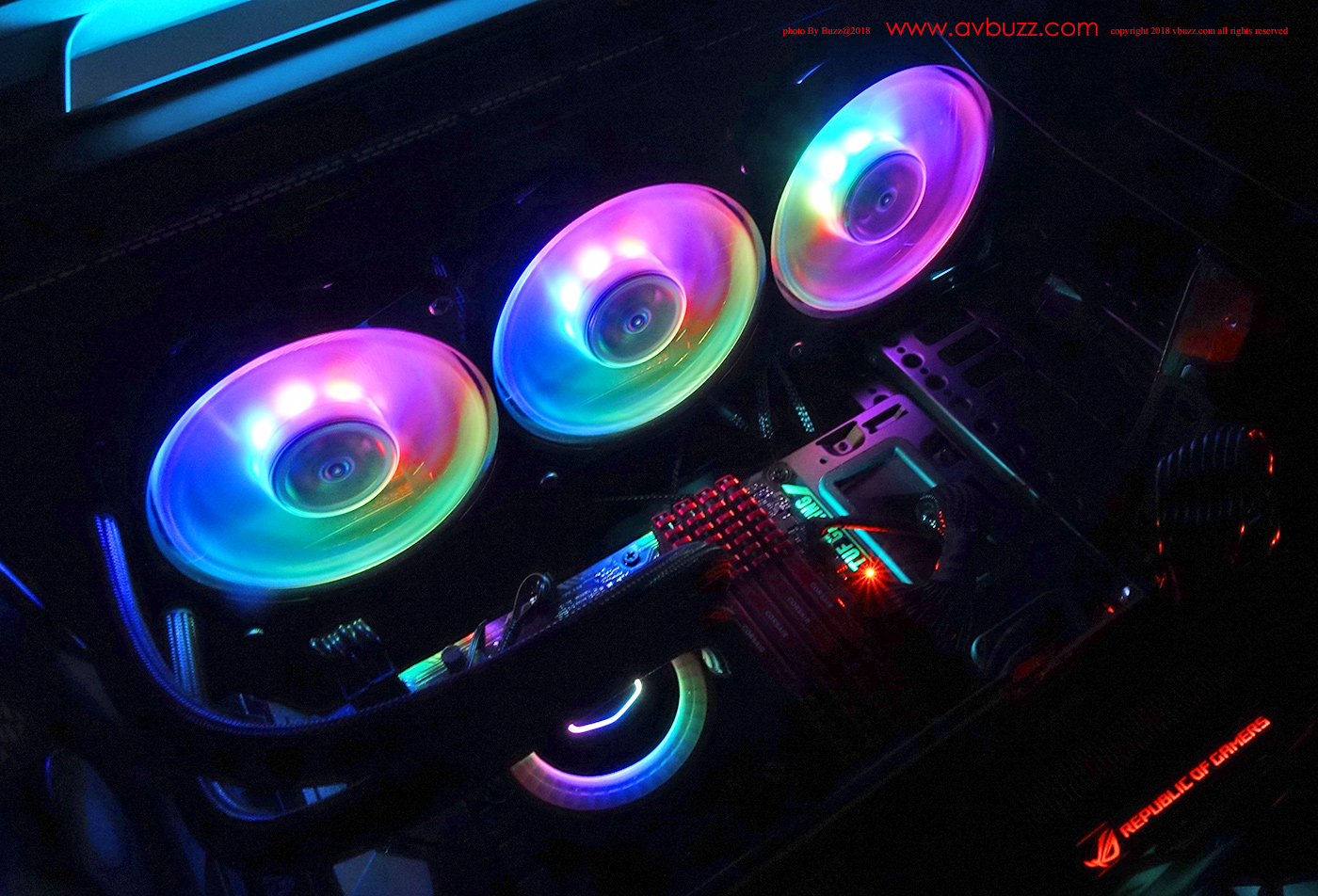

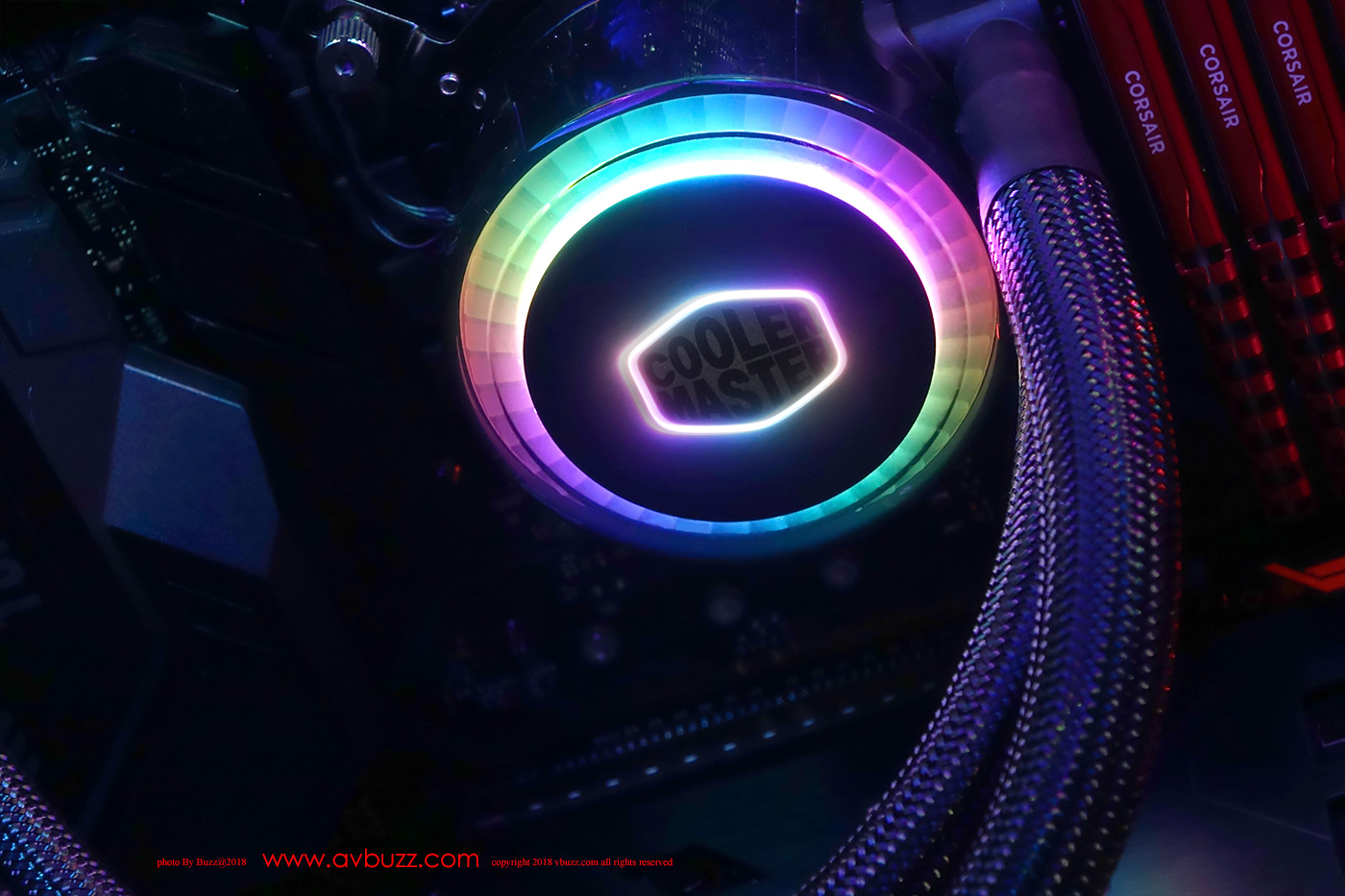

早前安裝在機頂,擁有三風扇的 MASTERLIQUID ML360R RGB 一體式冷排,剛好阻擋著後來加入安裝的 4K UHD 光碟盤。雖然可拆走其中一個風扇,但好像很浪費,所以早兩日把她替換,解決這個問題。


在眾多主動式風冷散熱器當中,選擇下圖這款名為 MasterAir MA620P 雙塔散熱器,她是 Cooler Master 與 ASUS  TUF Gaming 的 crossover 系列產品作之一。

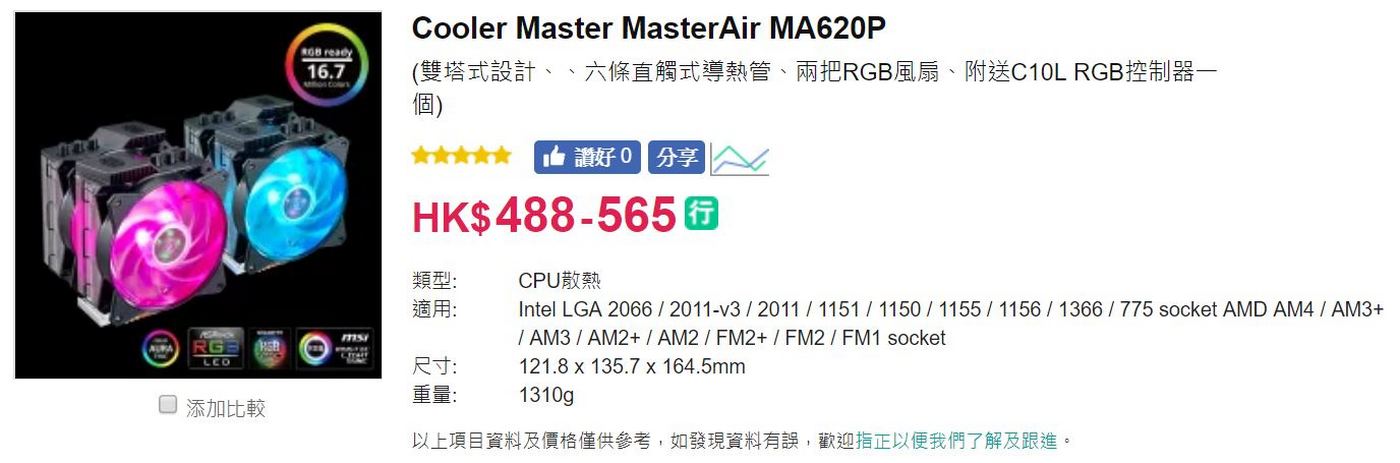

 MA620P 支援Intel LGA775/115X/2011/2066 與 AMD AMx/FMx等主機板平台,透過格價網可找到那一家售價最平。

we

最後因為貪方便,最後因為 Centralfield 的該位店員服務和態度比較好,最終用 $585 光顧 。由於當日冇背包在身,用$1買了個好醜樣的膠袋存放。


開箱

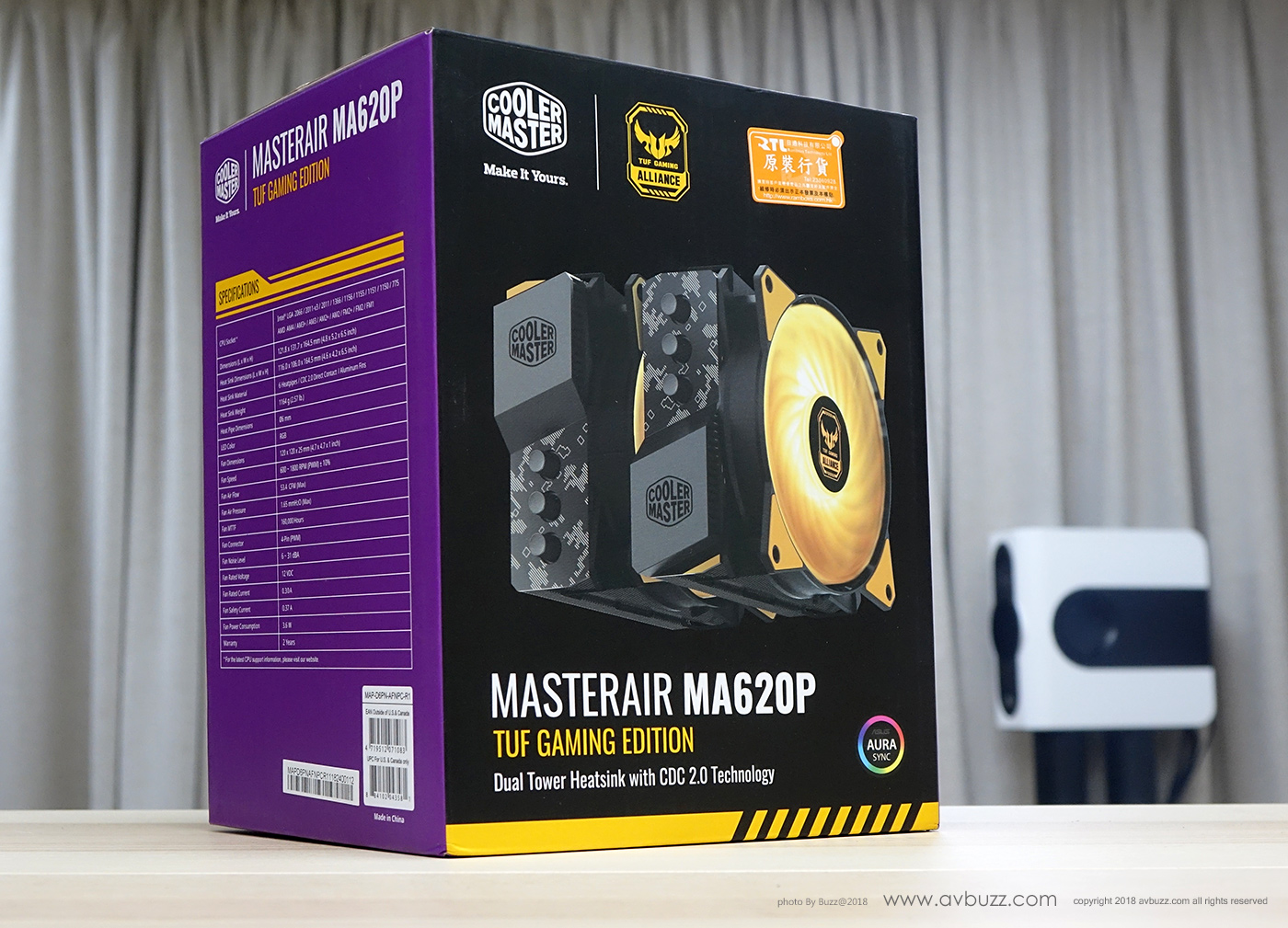

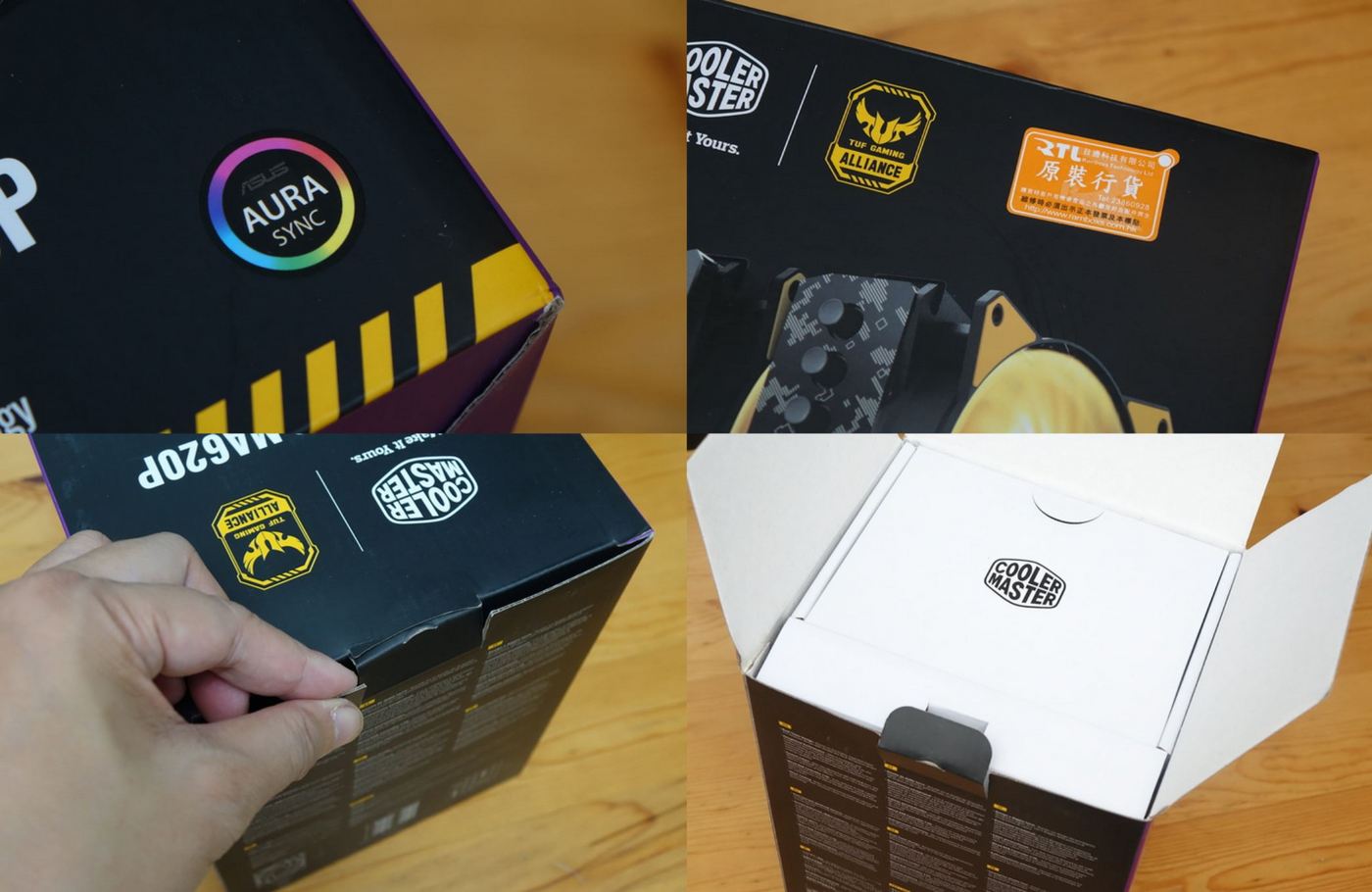

立即開箱吧,在包裝盒上可見支援 Aura Sync RGB 同步功能,開箱後可見頂層有一盒白色東西。

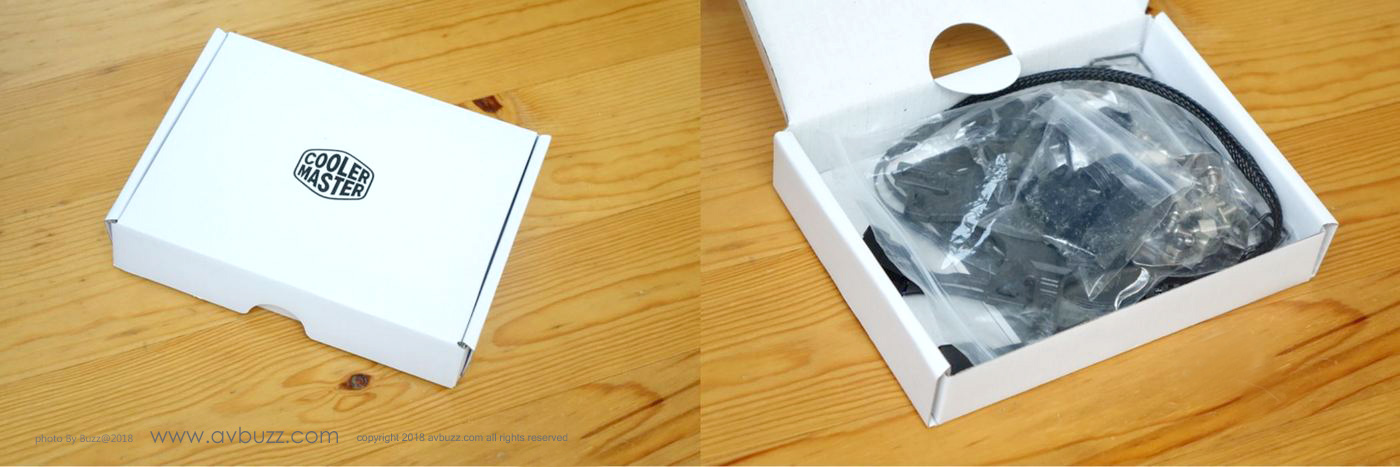

打開一看,原來是集中所有配件存放的盒子。

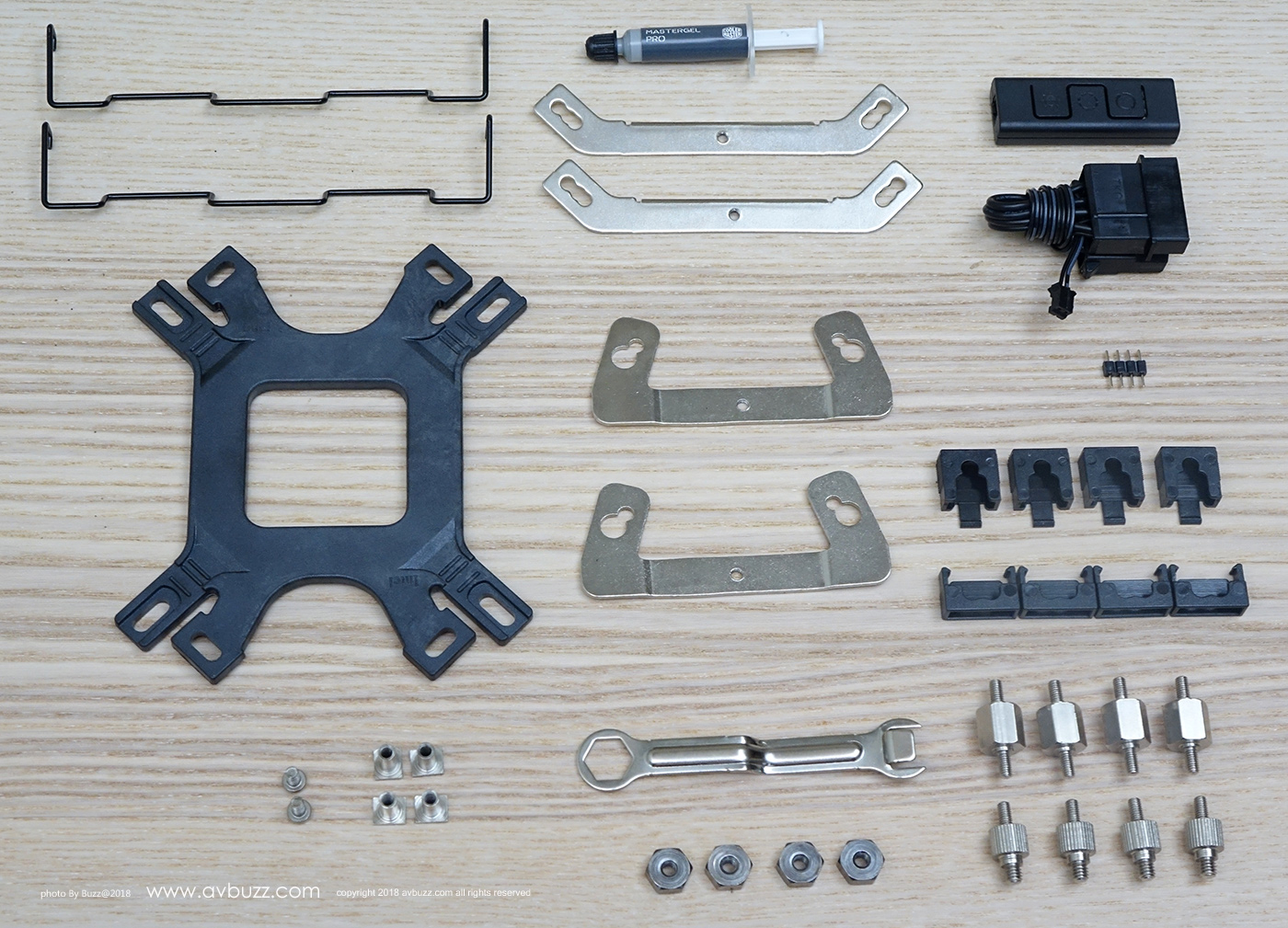

 MA620P 支援 Intel 與 AMD  ,可見兩款配件也存在,不能不查儉配件內是否有放漏負責調節 RGB 燈的 Cooler Master Wired RGB Controller C10L, 如失去的話,市價 $100 上下可買回。當然也跟來了必需的散熱膏,我需靠她裝兩次,因為書房電腦,他日都要靠佢裝回一體式水冷到 CPU上。

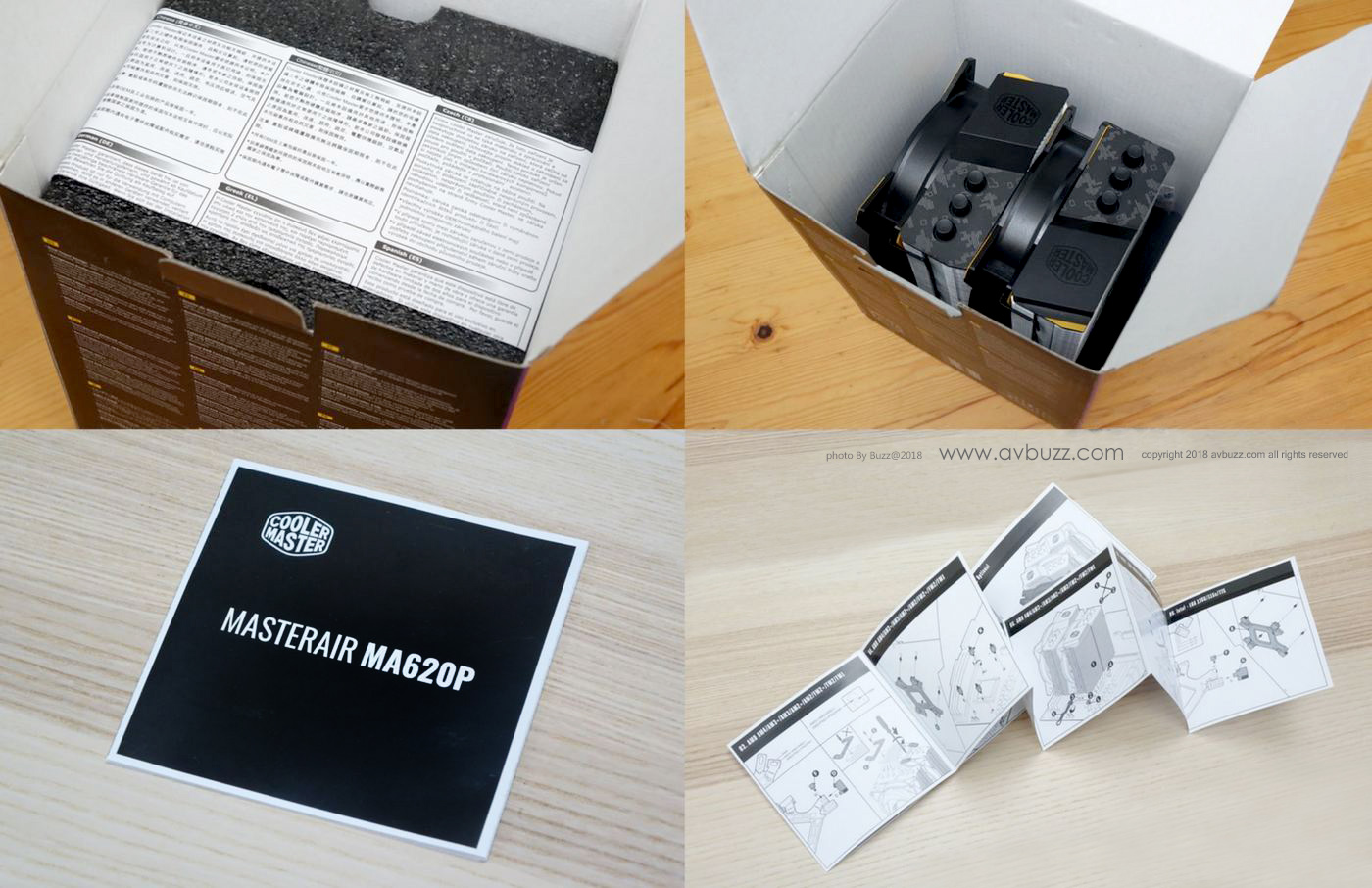

拿走配件盒,可見下層有保護著的 MA620P ,跟她在一起還有風琴式設計的葵花寶典,神功練成,就是靠佢。


雙塔散熱器

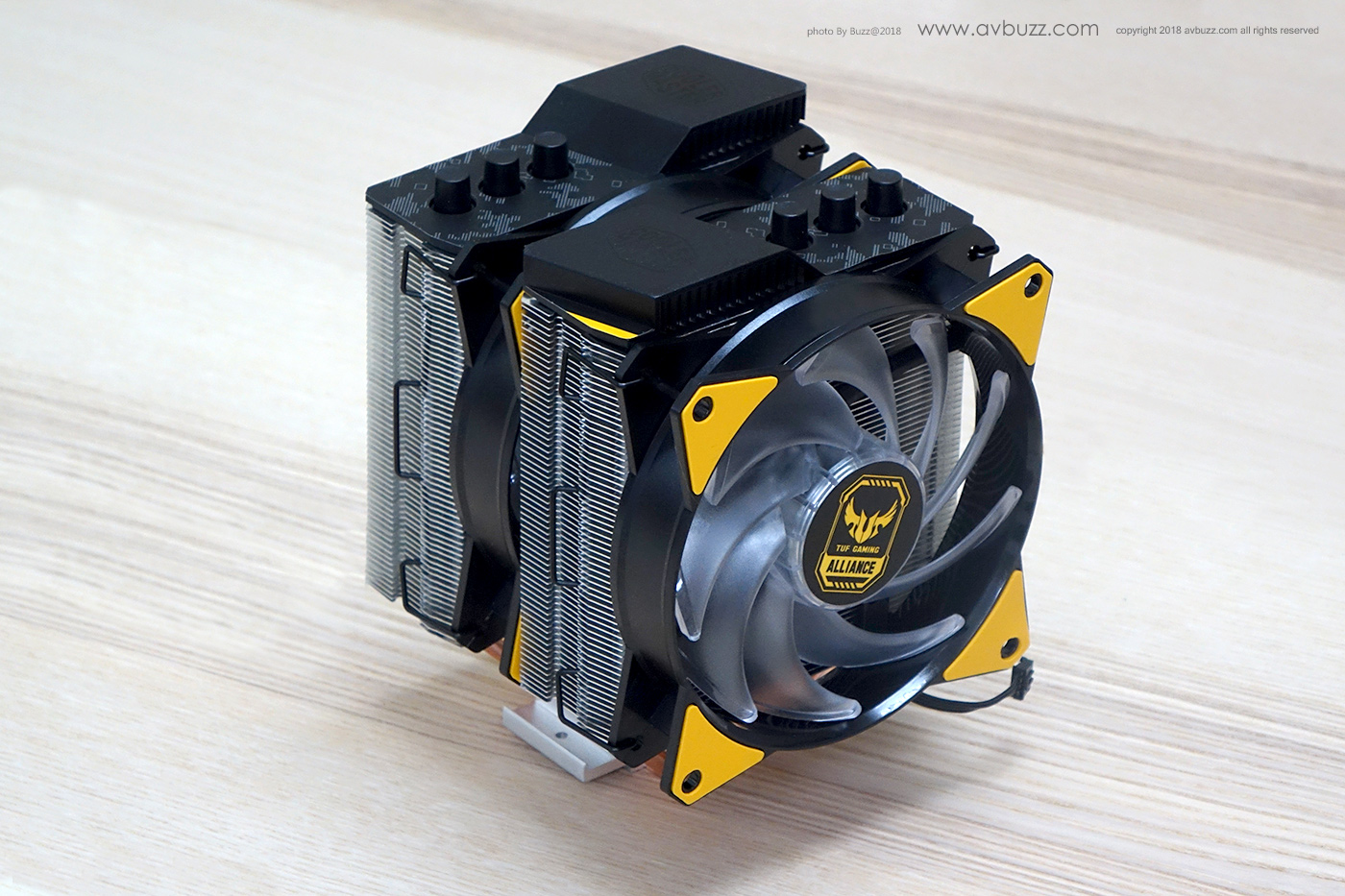

頂部印有 TUF 迷彩圖案的 MA620P 高頭大馬,12cm x 16cm x 14cm 的體積可真利害,她是由兩把 MF120R RGB 12cm 風扇所組成的主動式雙塔散熱器,日後想再加強散熱效能,其三文治式結構,可方便擴充第3把12cm風扇到背面。

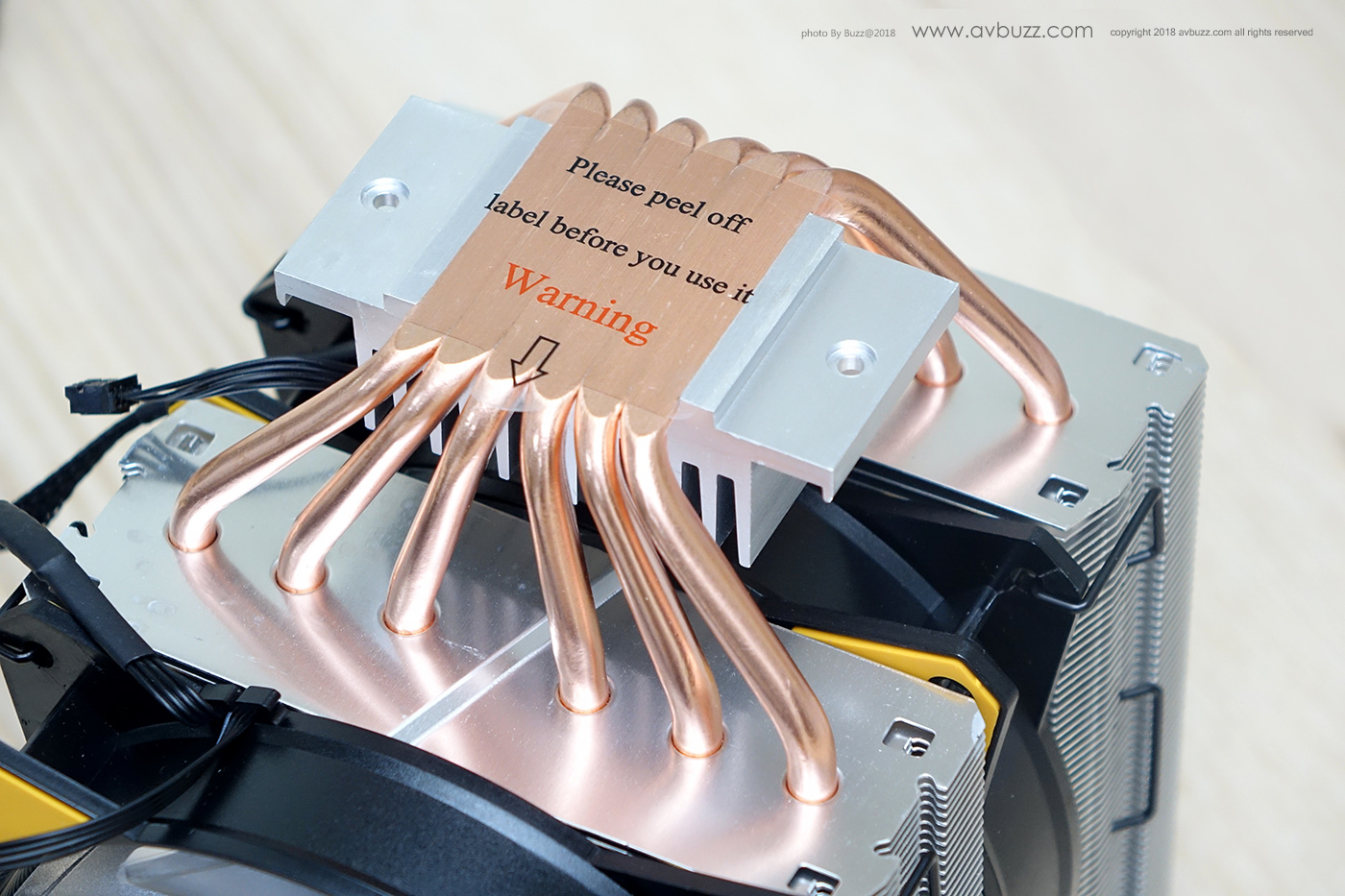

MA620P 採用了Continuous Direct Contact Technology 2.0 技術,圖中可見,底部擁有6條接觸式導熱管連接到鋁質鰭片,然後透過兩把 12 cm 風扇帶走由 CPU 所產生的廢熱。


教學

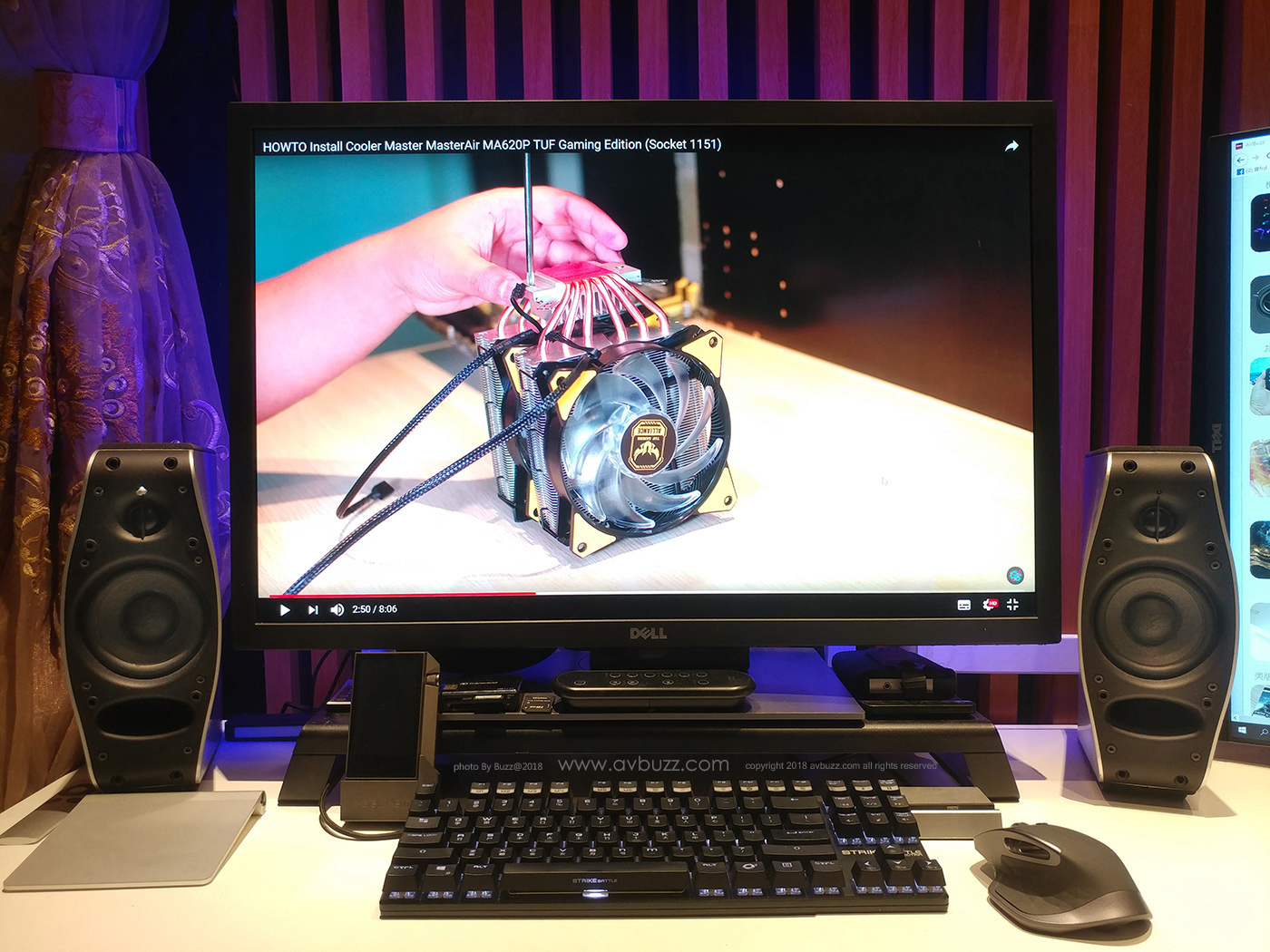

雖然有葵花寶典在手,但細節說明不夠清楚,上網看教學會明白得多,其實非常簡單,只是我個人比較笨,需要看教學吧。分別有兩位洋人,一男一女都講解得很清楚。

536


拆走

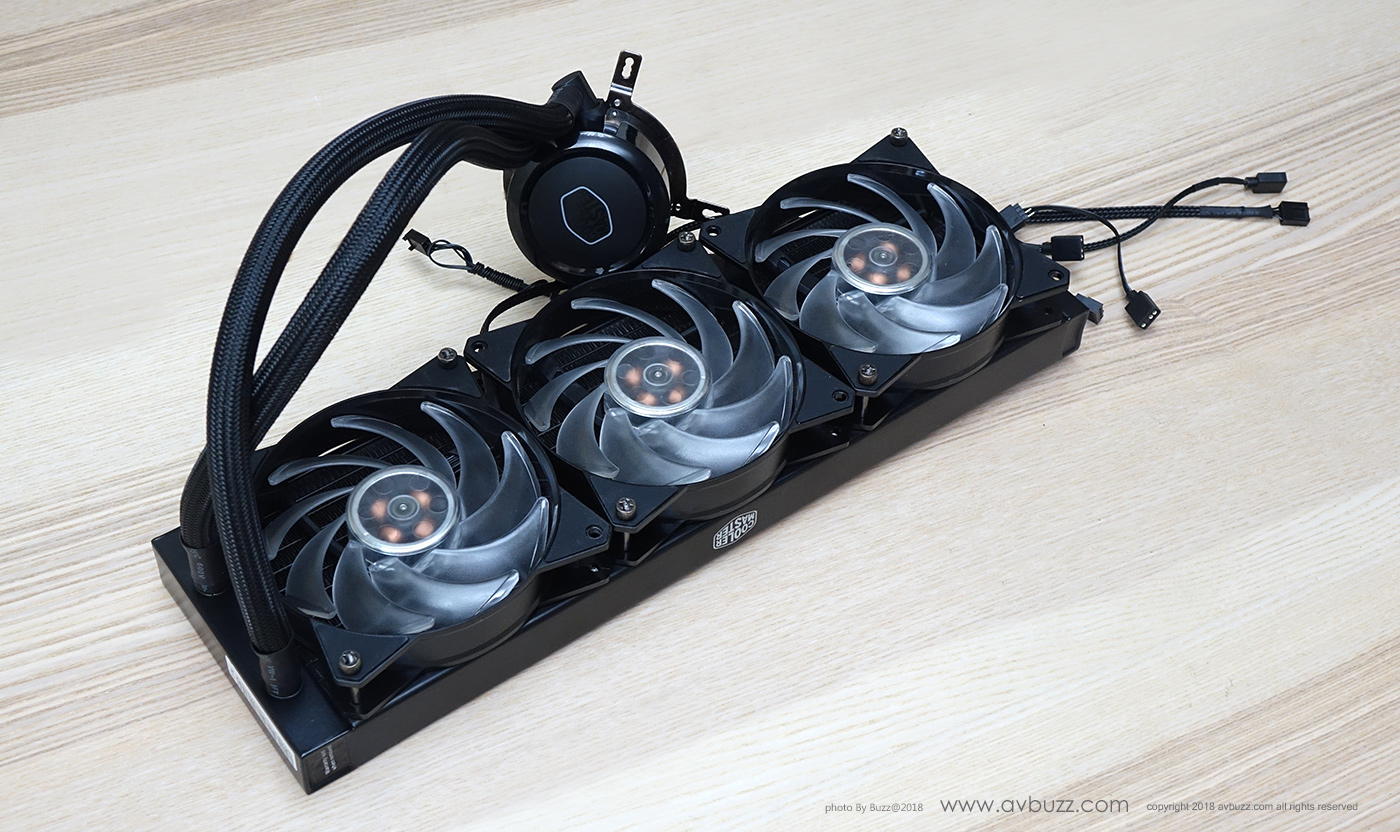

先把 MASTERLIQUID ML360R RGB 冷排拆下來,由於她屬於一體式設計,只需拆走鏍絲和線材便可,小學生都做到。

DSC08093

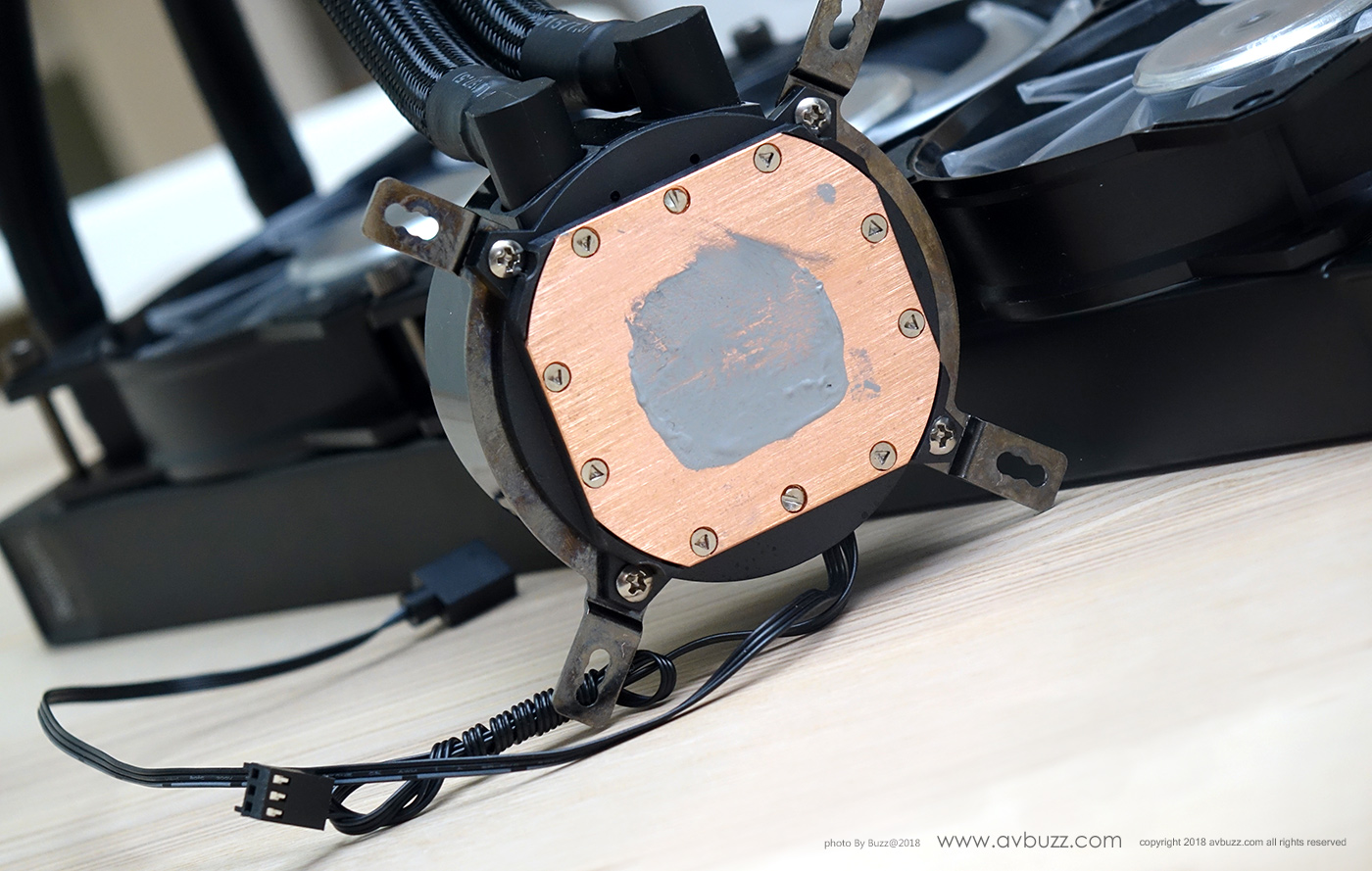

散熱膏殘留在銅片上,容後處理。

DSC08097

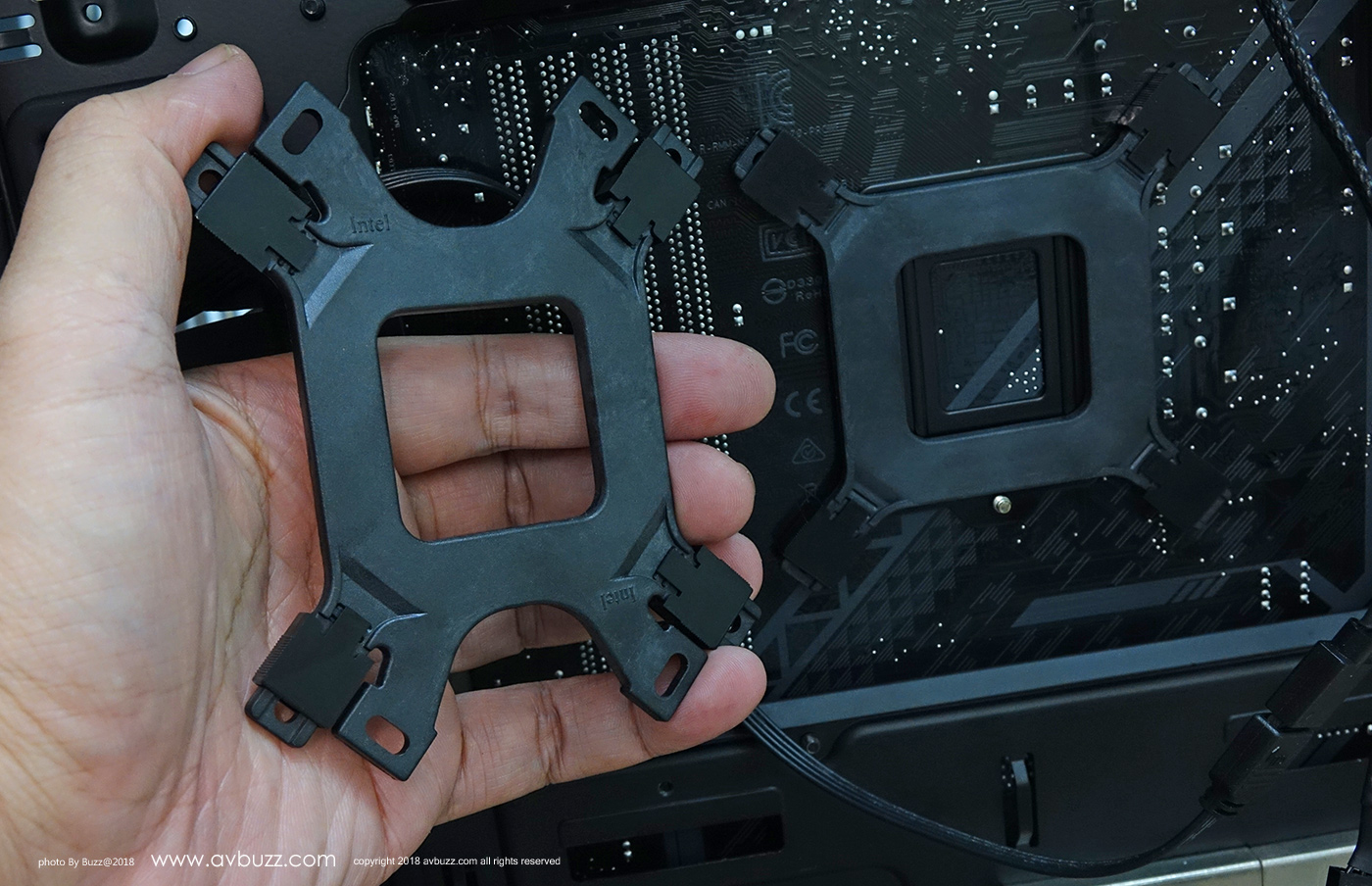

接下來是新舊 CPU風扇底座替換工序。

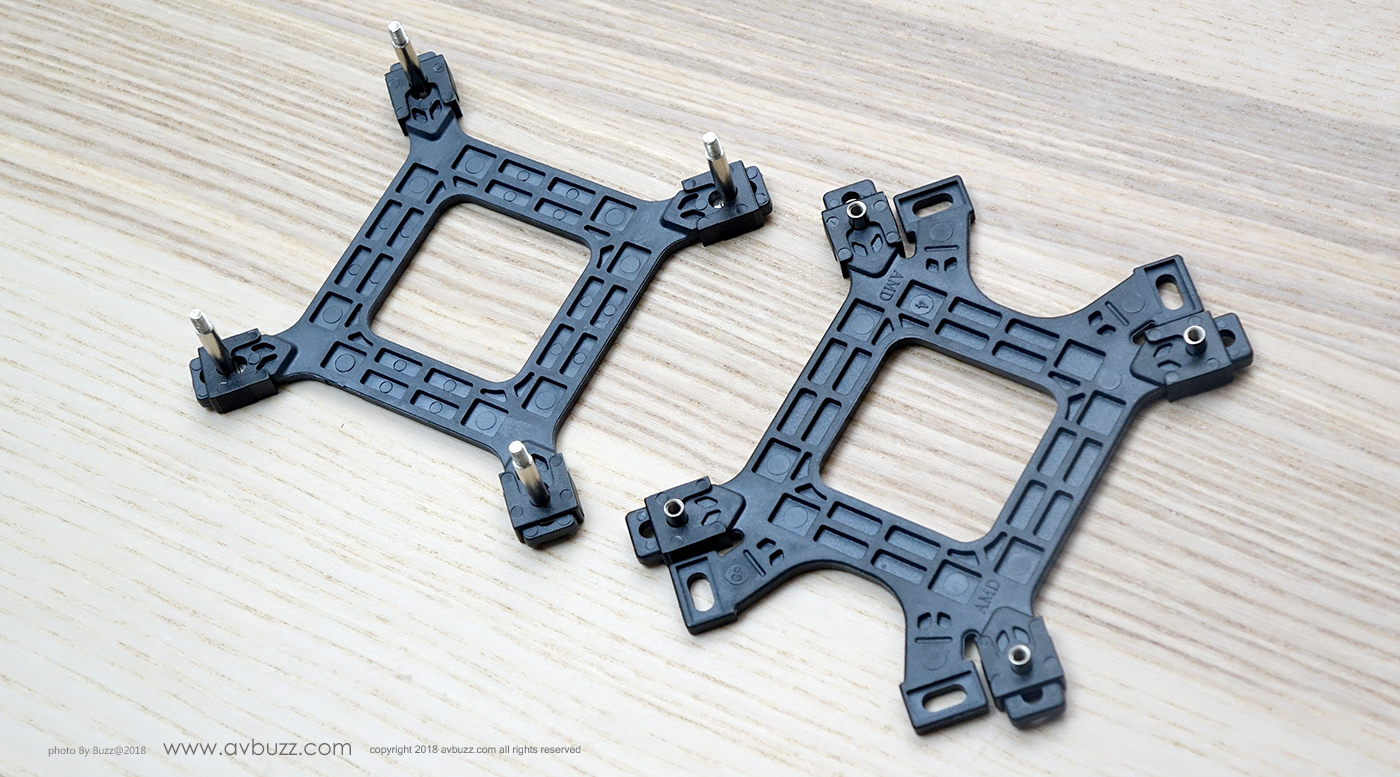

拆出過程也是小學生都能做到,來個合照把,左邊是一體式水冷底座。

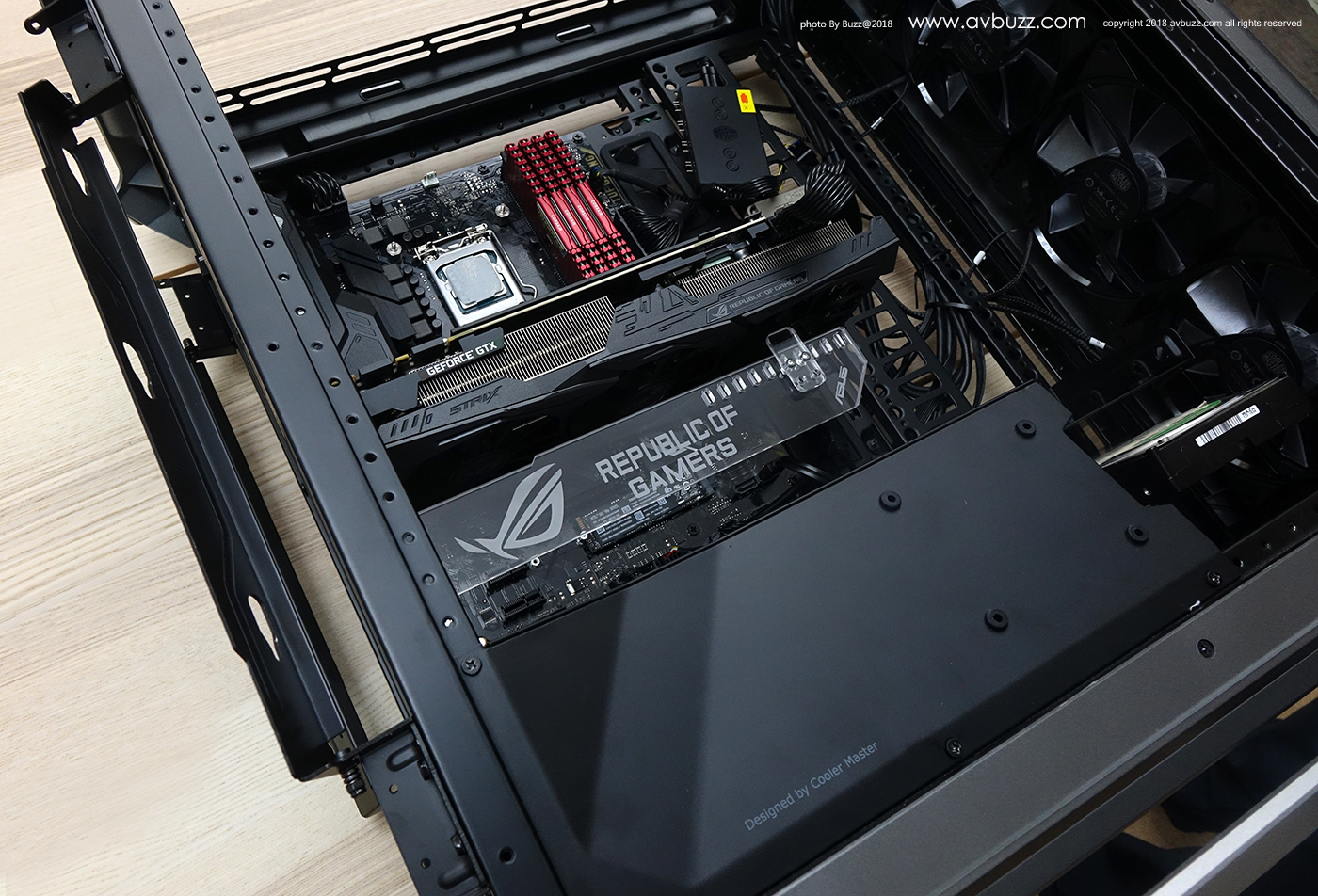

底座換成後,現在把電腦機體放平桌面上工作。


抹走散熱膏

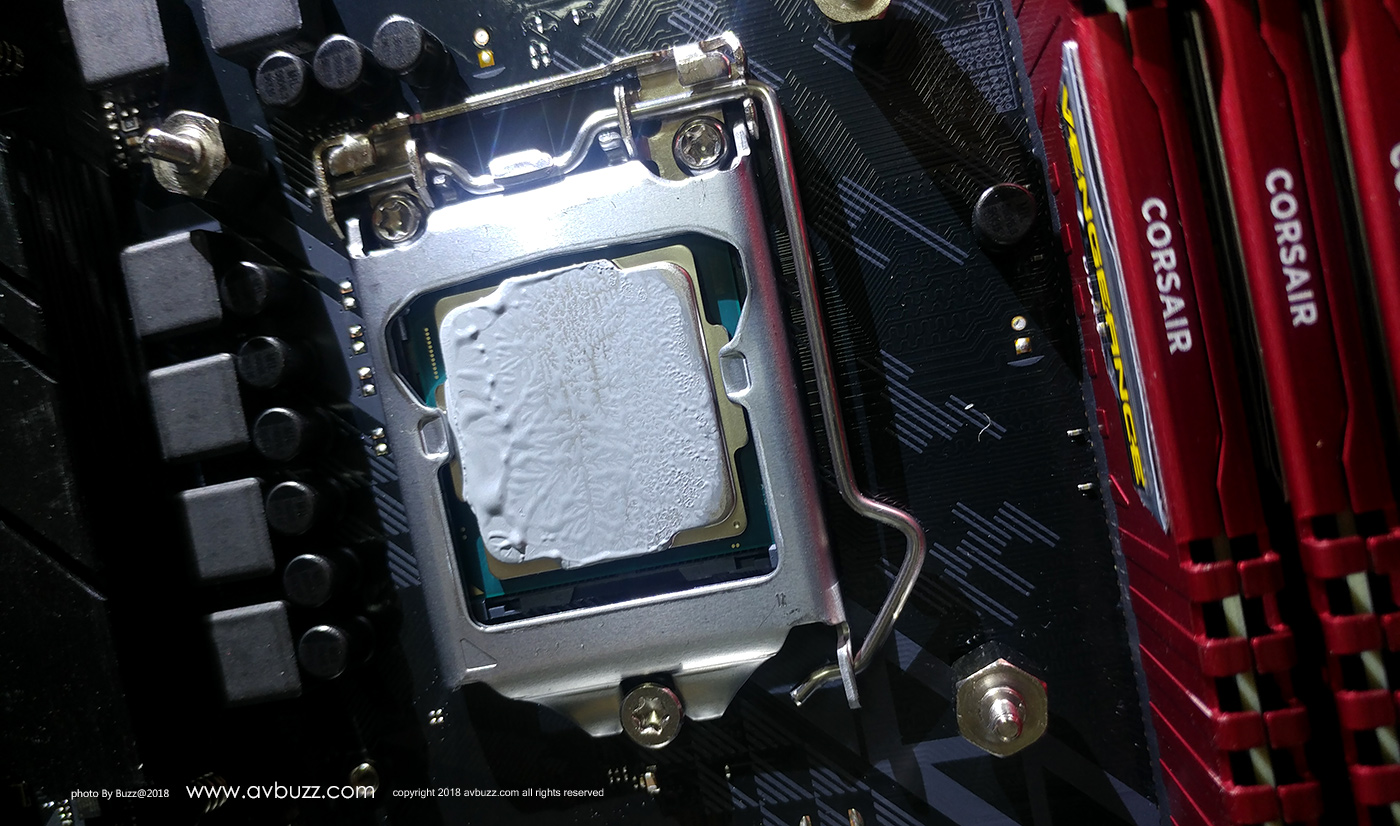

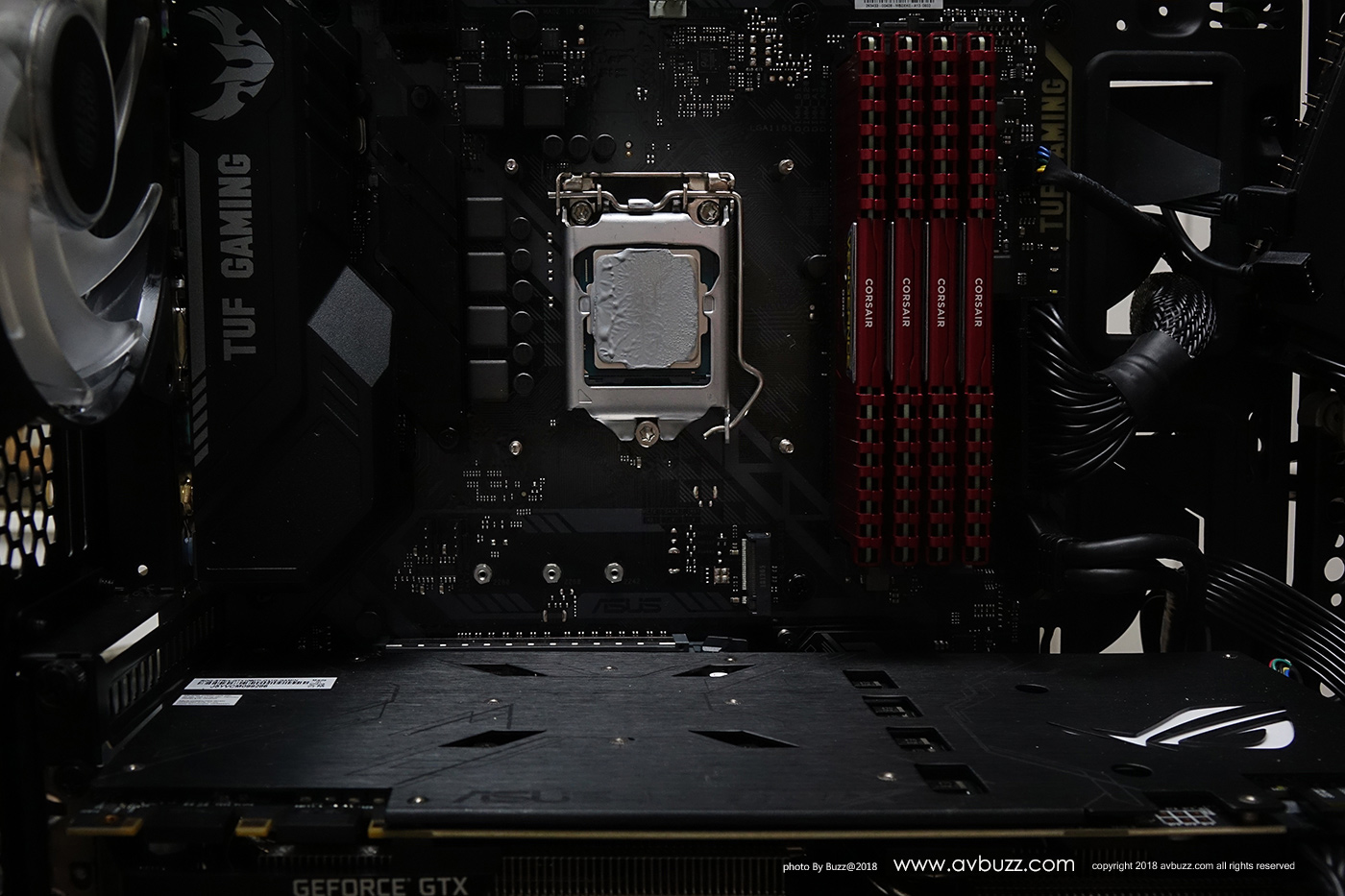

接下來是清理CPU身上的殘留散熱膏。


可能日子短,散熱膏未乾硬化,看樣子也不難清理。

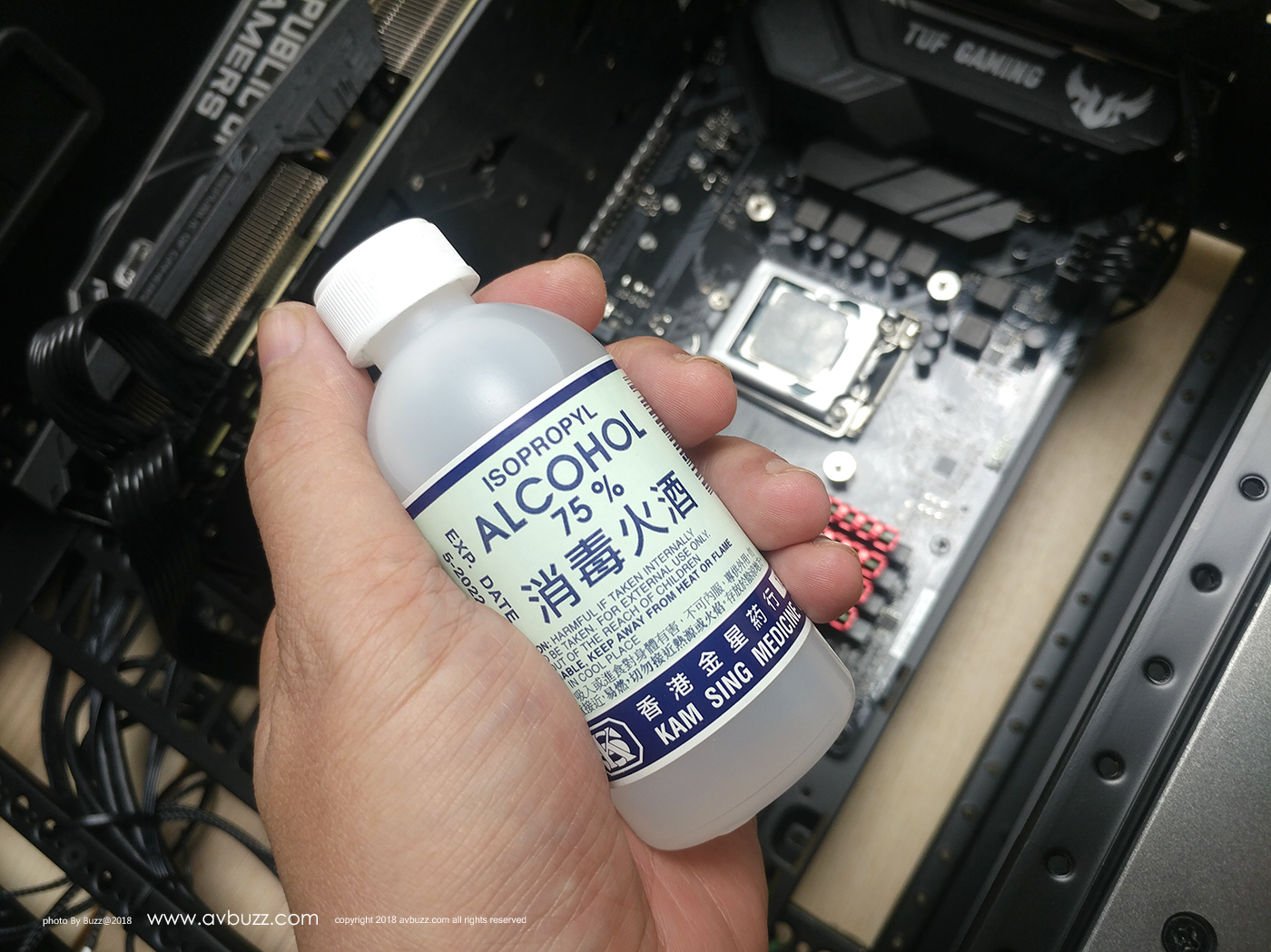

在藥房用$5買了這火酒回來抹。

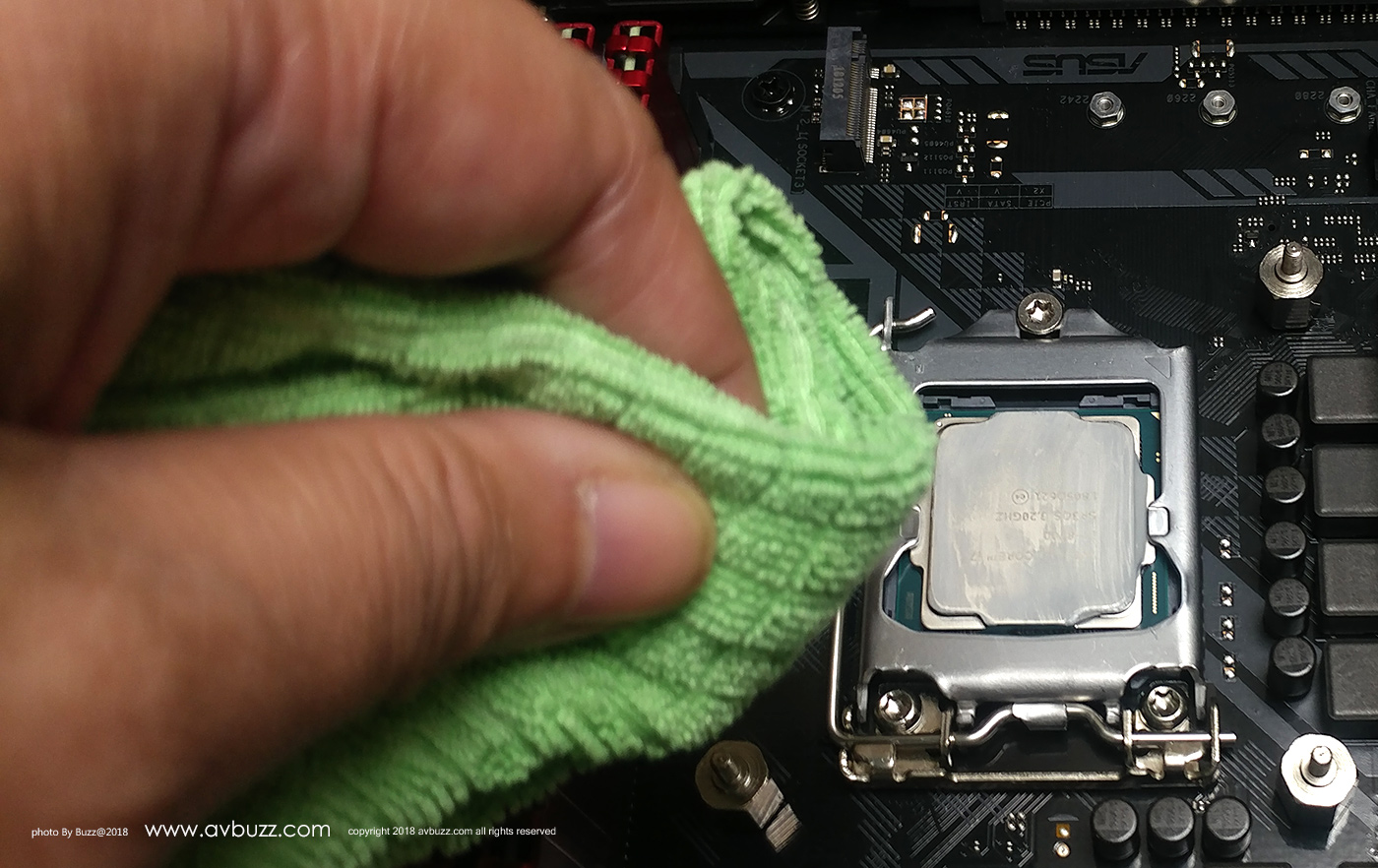

吸收了火酒後的抹布,在CPU身上來回抹數次。

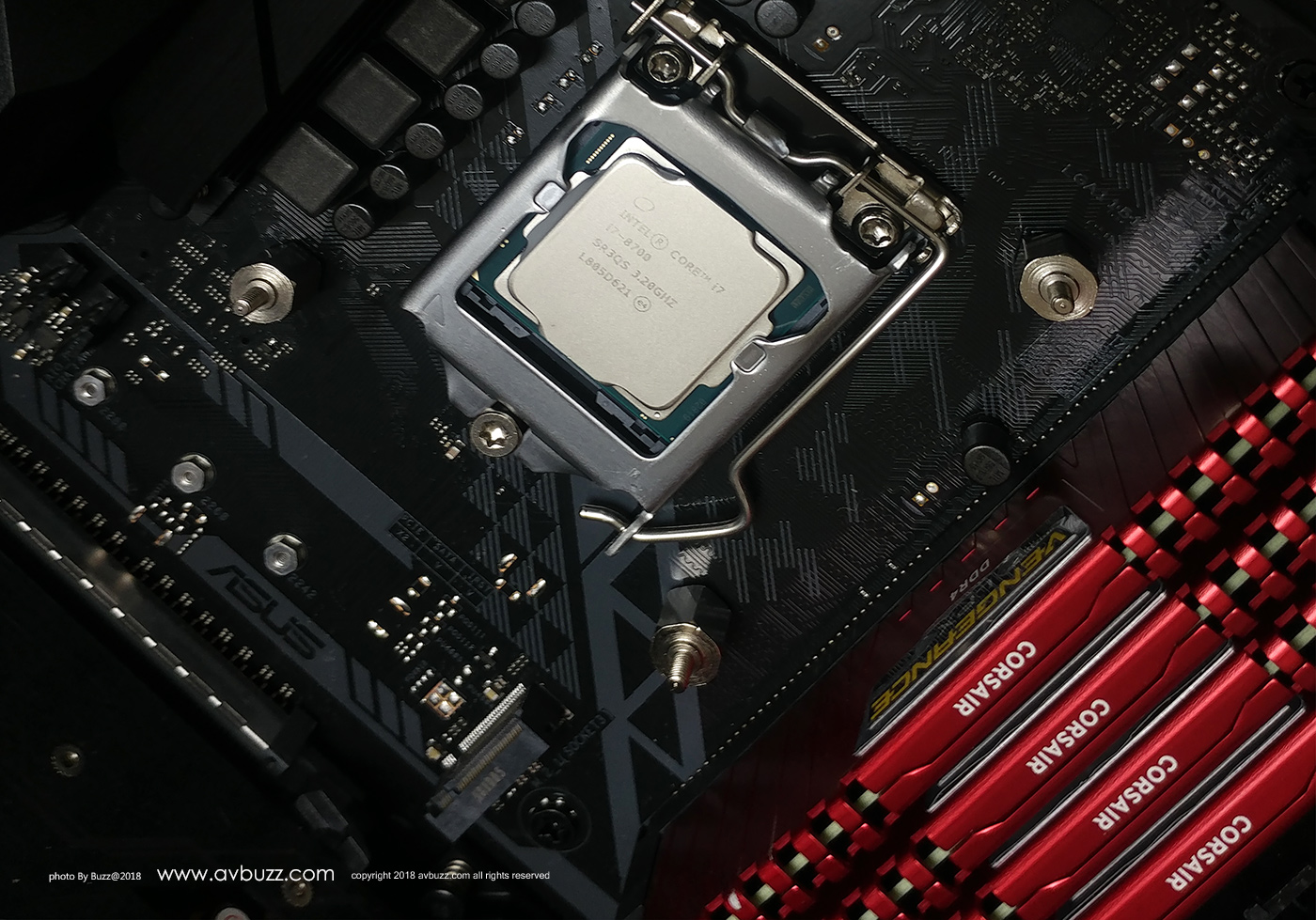

CPU表層變得光潔如新,其身上應有文字都能看得一清二楚。


放入散熱膏

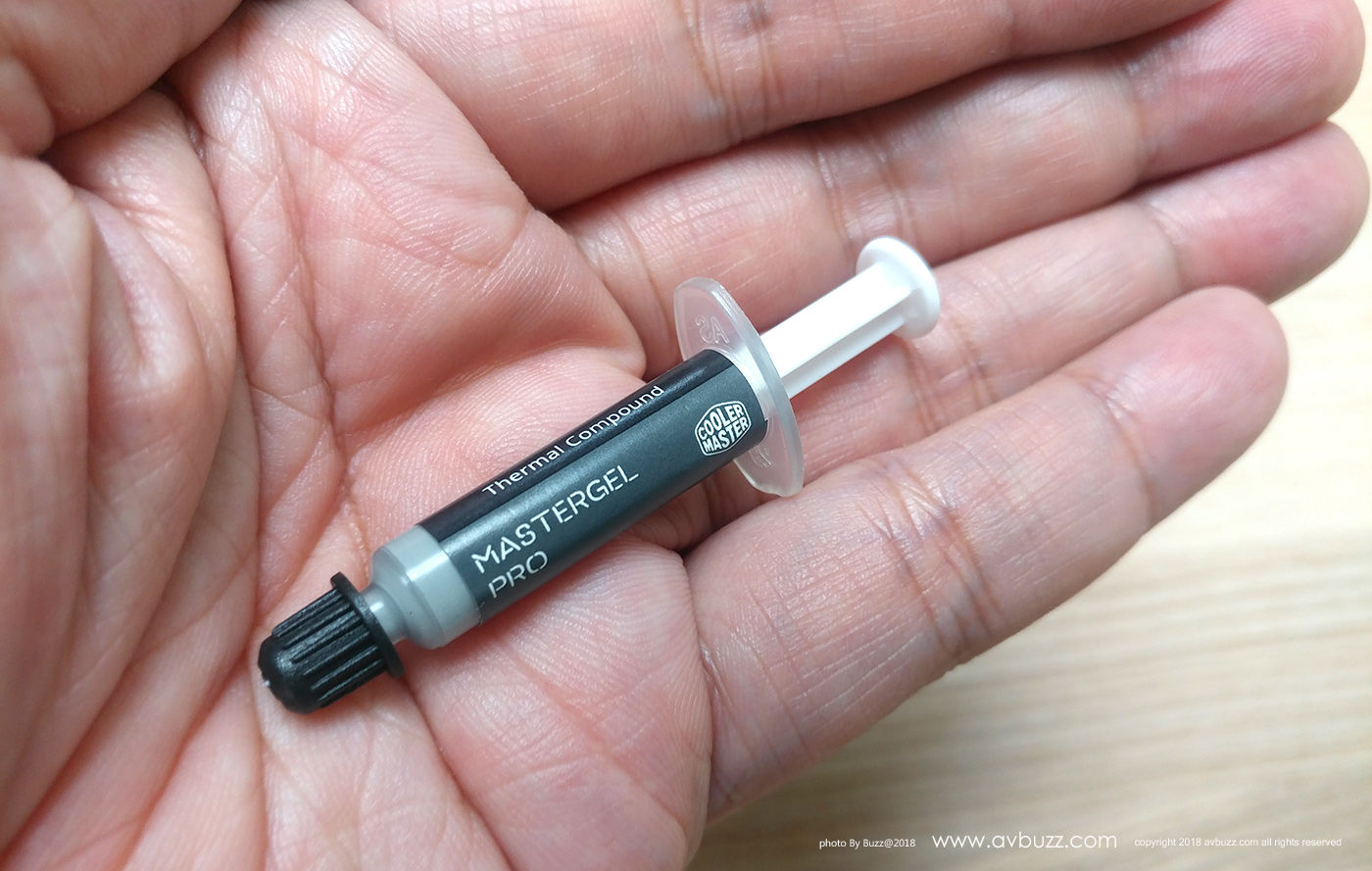

接下來就是跟機來的散熱膏出場了。

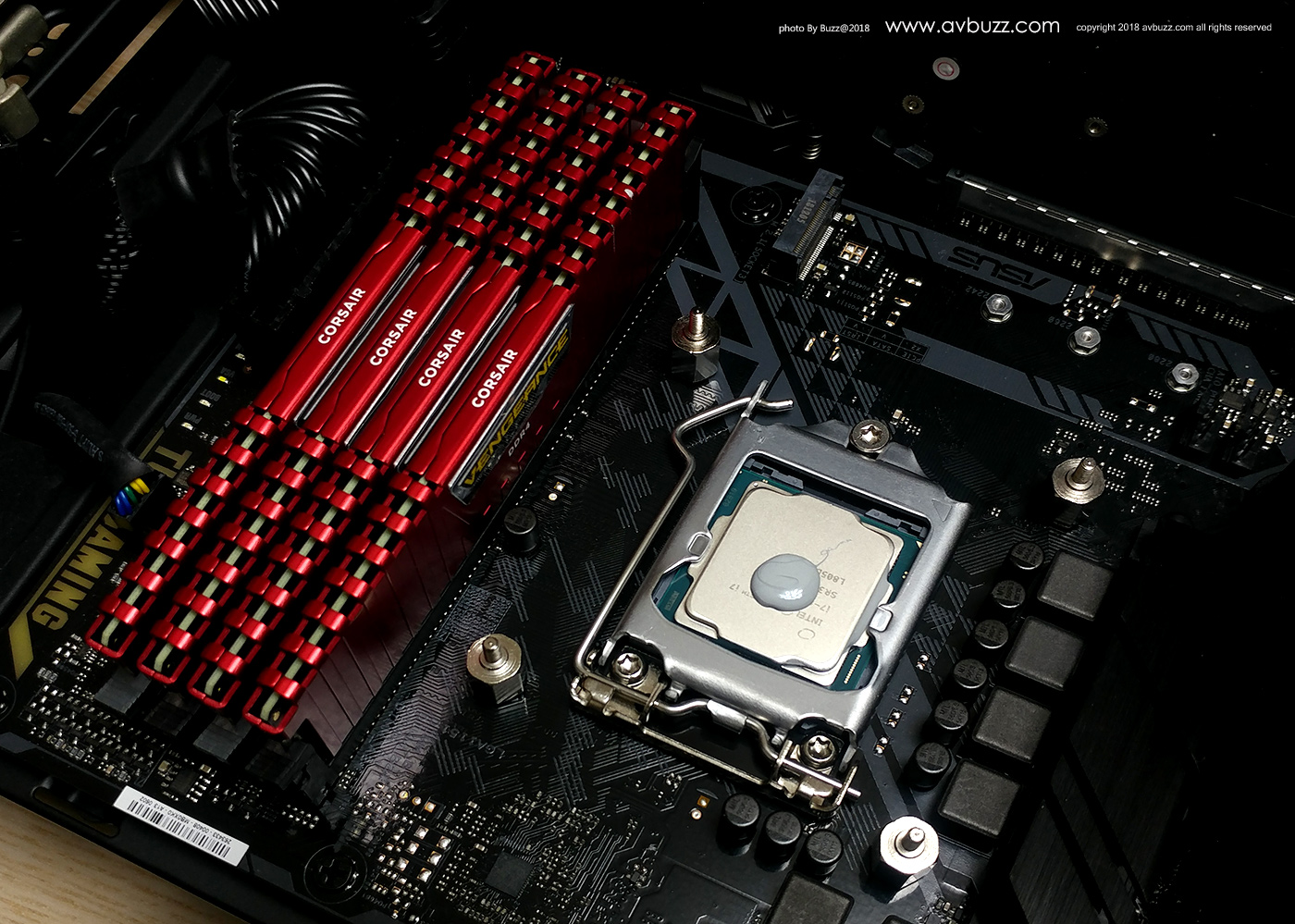

散熱膏不能多,多返而有反效果,在CPU表層放上一小滴散熱膏,其實我覺得份量可再減小四份一的,算吧。

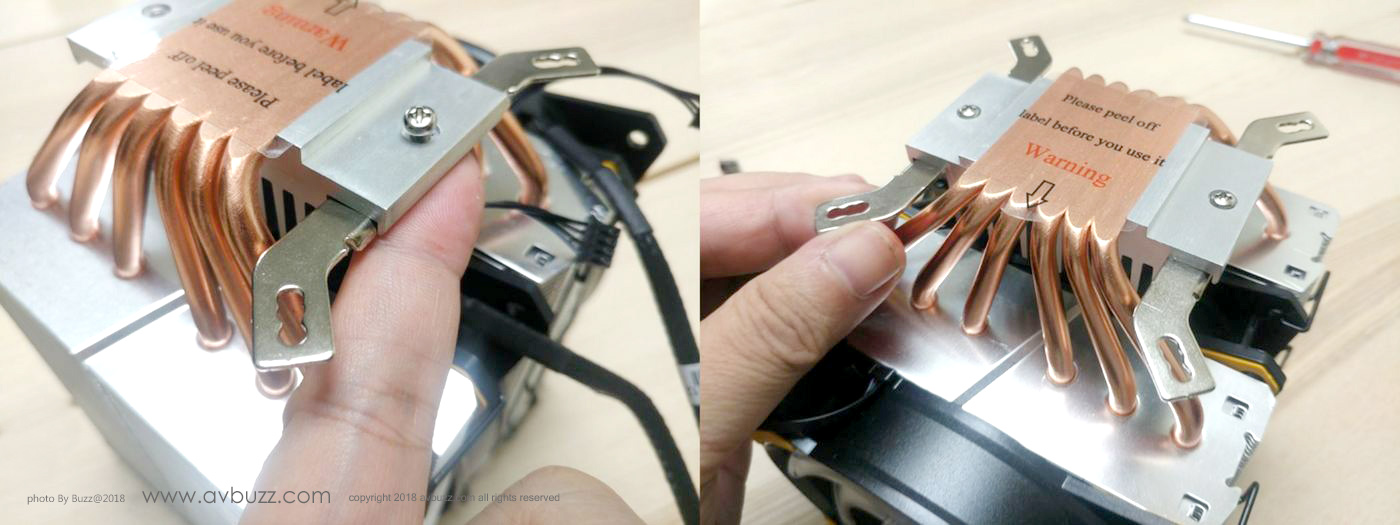

放到CPU身上前,當然緊記要撕走保護膜吧。


裝好接片後就可進行下一步。

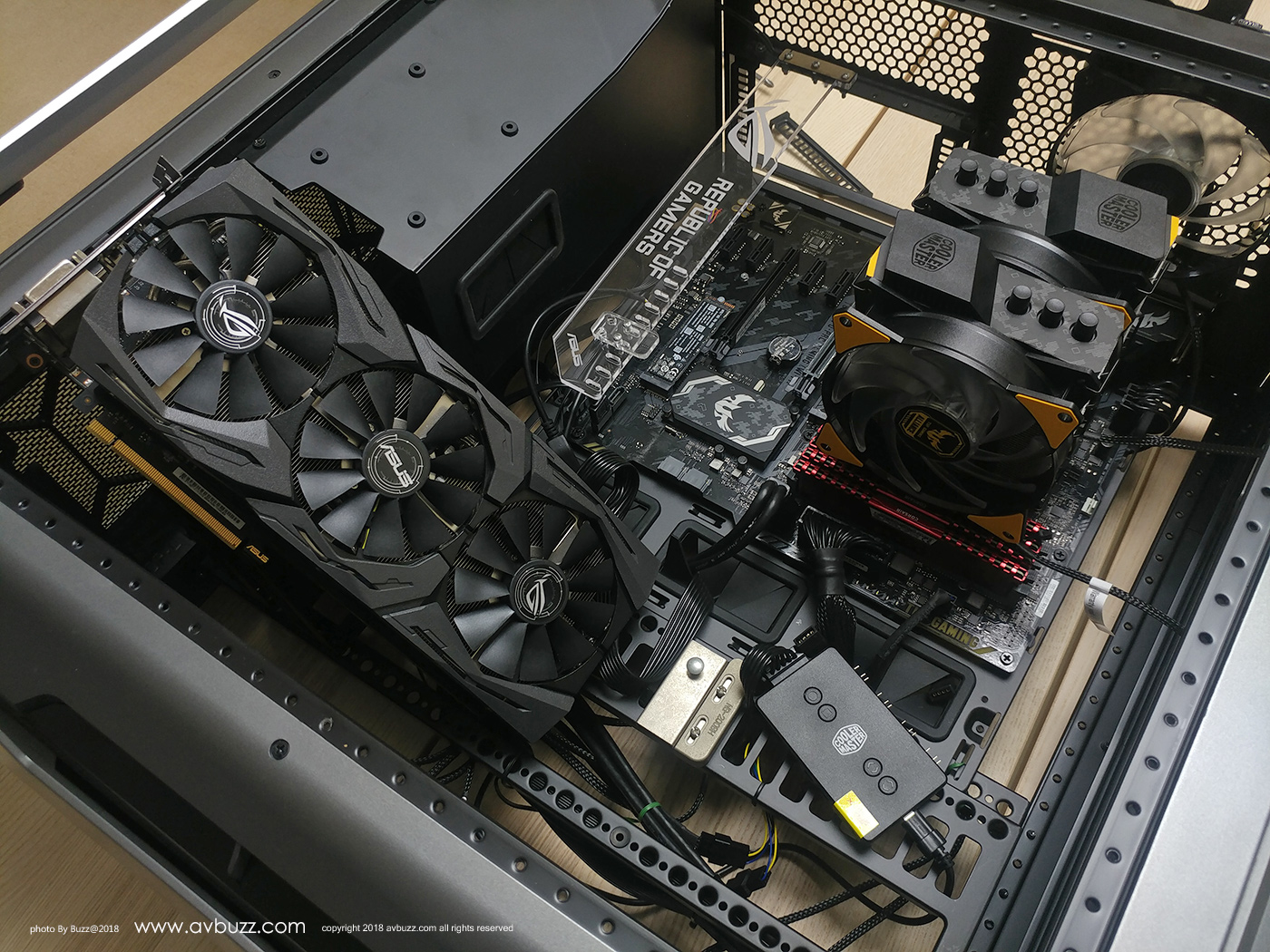

放上後,要靠工具進行鎖腳,但顯示卡剛好檔著無法落到工具,所以先拆走顯示卡。如圖所見 1080 Ti 顯示卡被拆出後,方有位置落工具為她鎖腳。

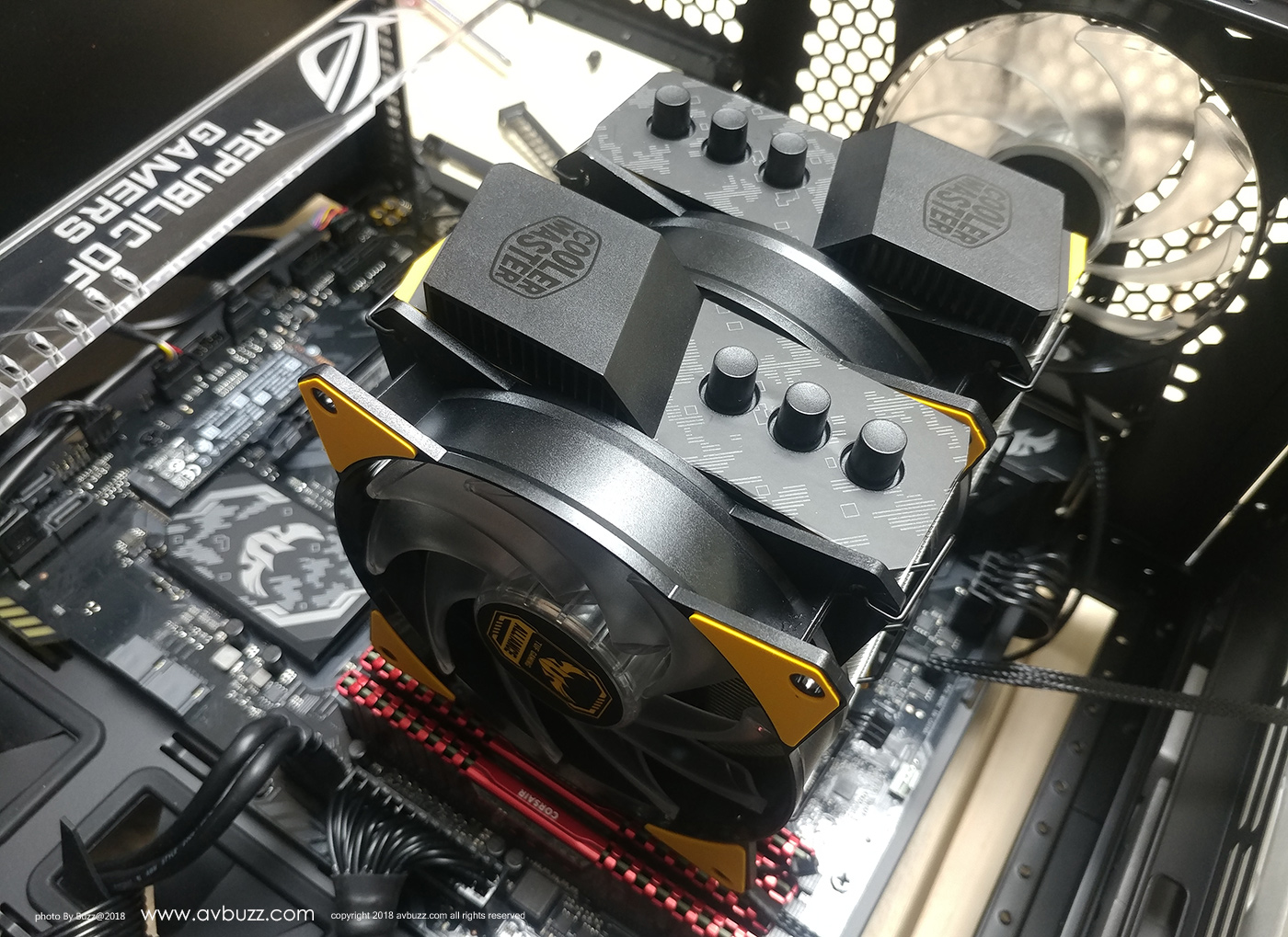

同樣是小學生都做得來的工序,鎖好了,由於MA620P身軀實在巨大,圖中可見,4排記憶體給視覺阻擋 了3條,幸好當日不是選用貴一點的RGB款式,否則今日就白白買了見不到的功能了。

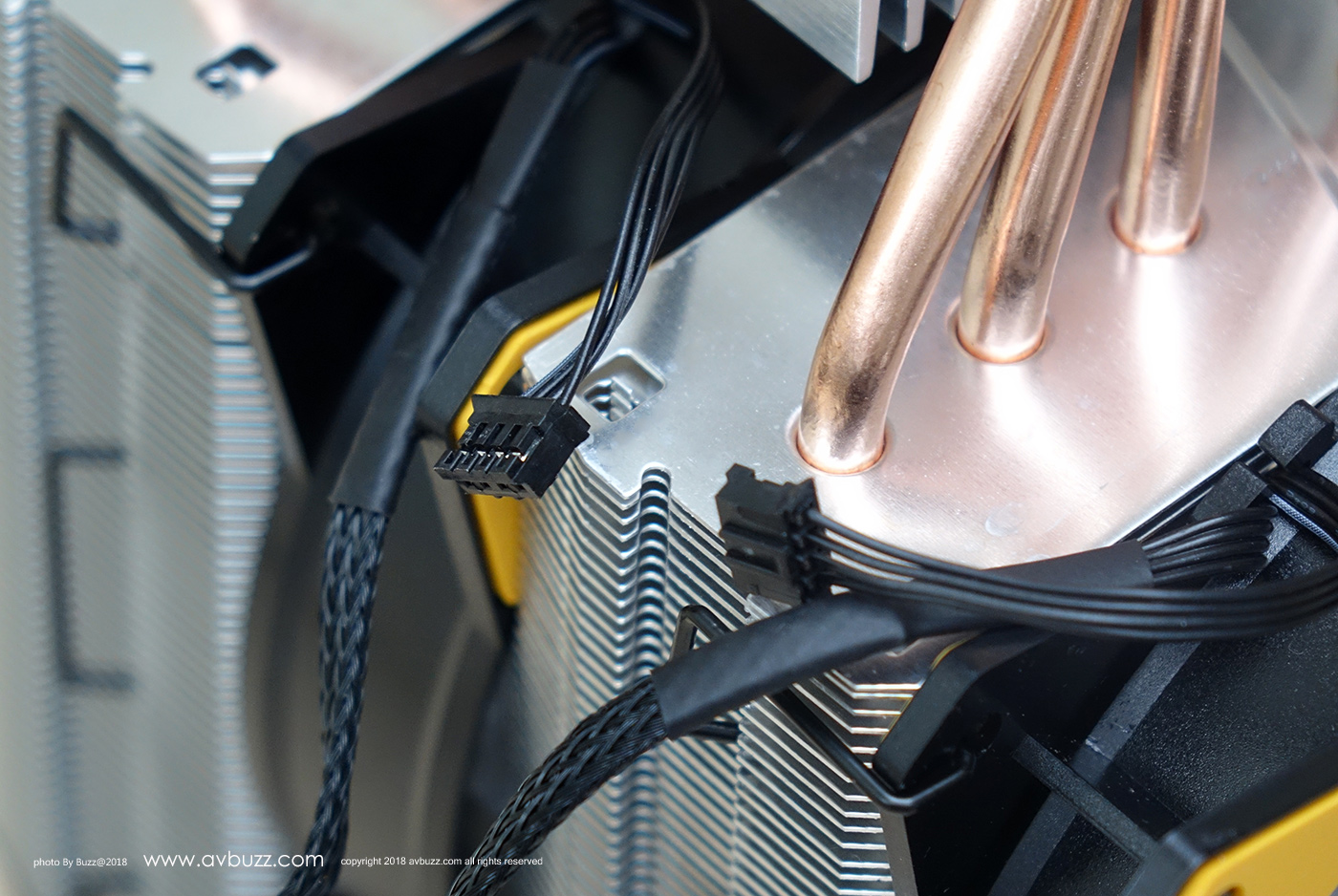

兩把風扇一先一後接上電源線,還要接上燈號線到跟機來的  C10L RGB 控制器。

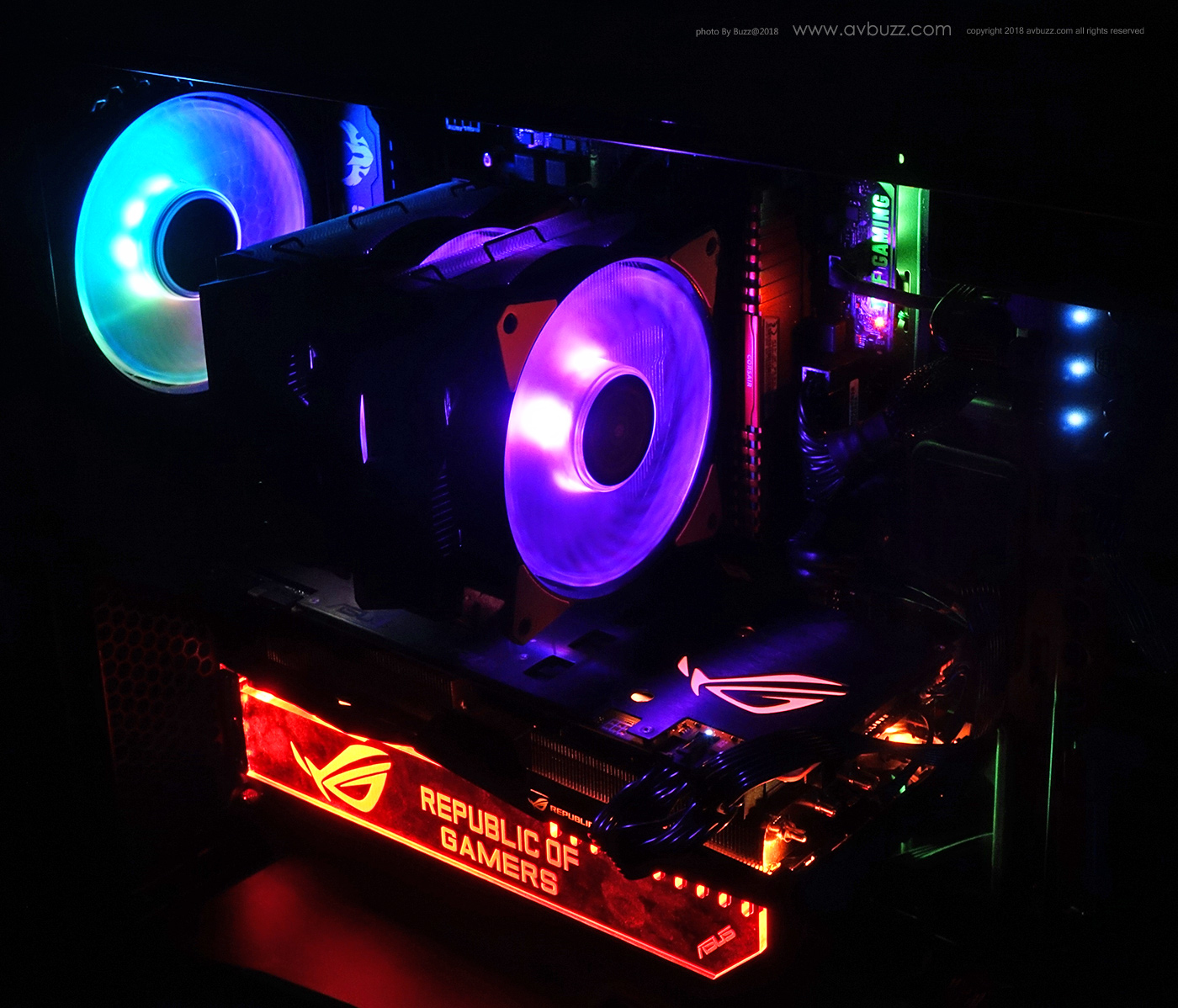

所有線材都接好,開機~~~~大功告成。

DSC08231


早前安裝在機頂,擁有三風扇的冷排,第三把風扇剛好阻擋著UHD盤安裝,現在改用雙塔解熱器,機頂再沒任何阻擋,UHD盤可裝上了。

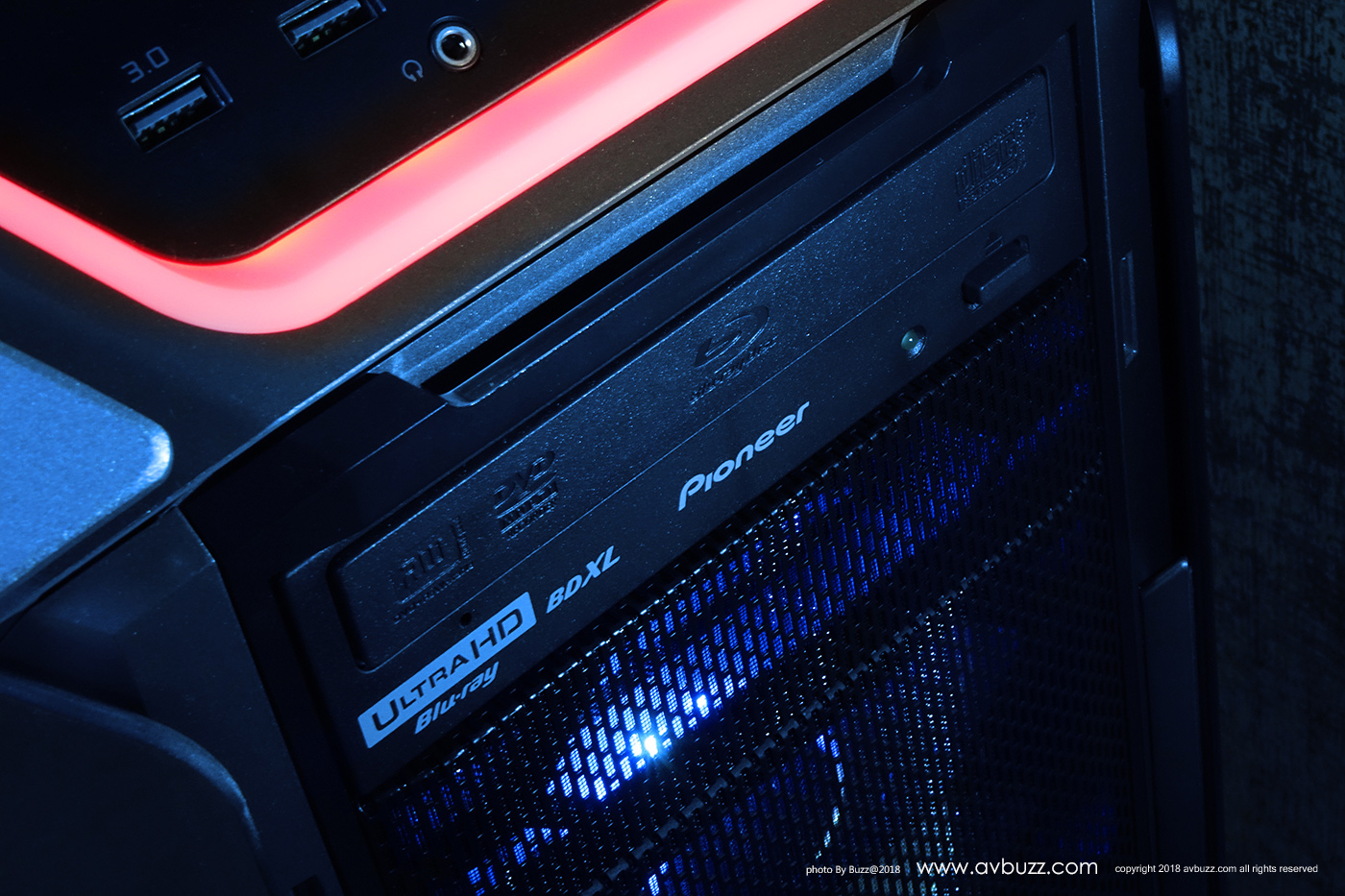

機頂風扇不存在,UHD 盤可安裝到了。

115


信仰燈與千斤頂

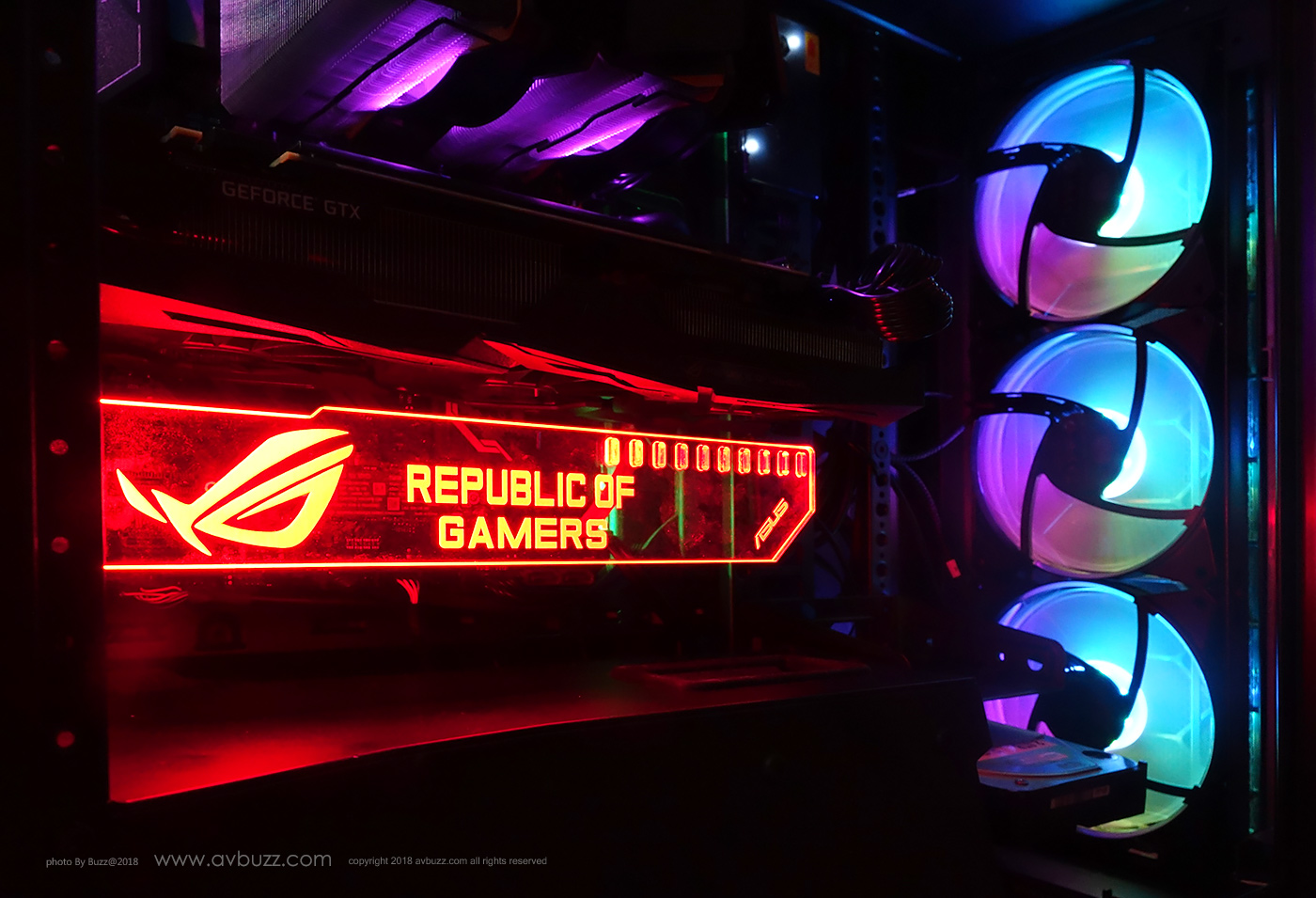

早前為想進一步鞏固 1080Ti 顯示卡,減輕顯示卡受地心吸力影響對卡槽所做成壓力,意圖裝上有千斤頂功能的信仰燈,可惜安裝後發覺支撐塊太近顯示卡風扇,有一定風險影響,而且支撐力度並不是我幻想效果,最後只用作信仰燈便算了。


epcjckx9aql6darbtjvv

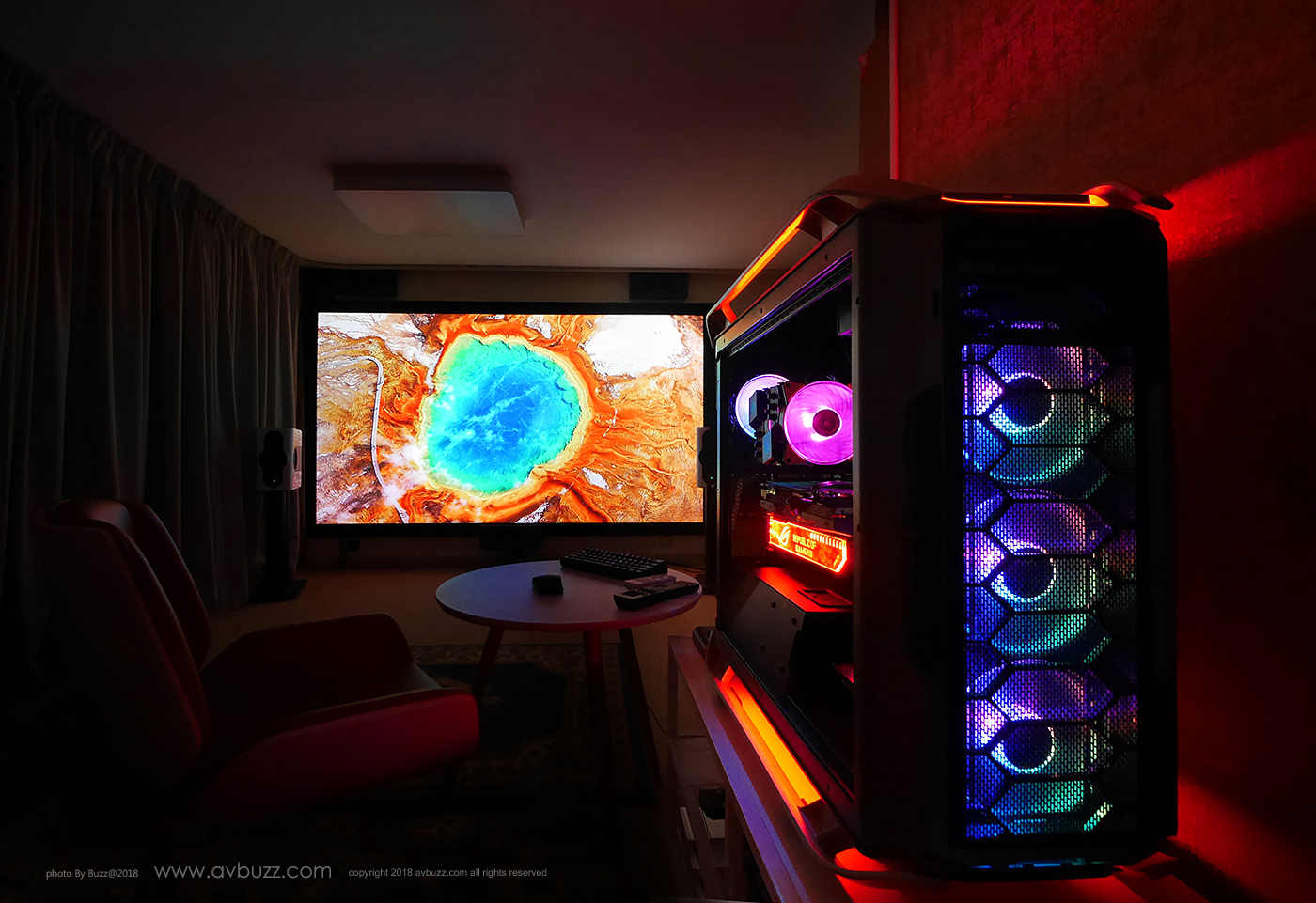

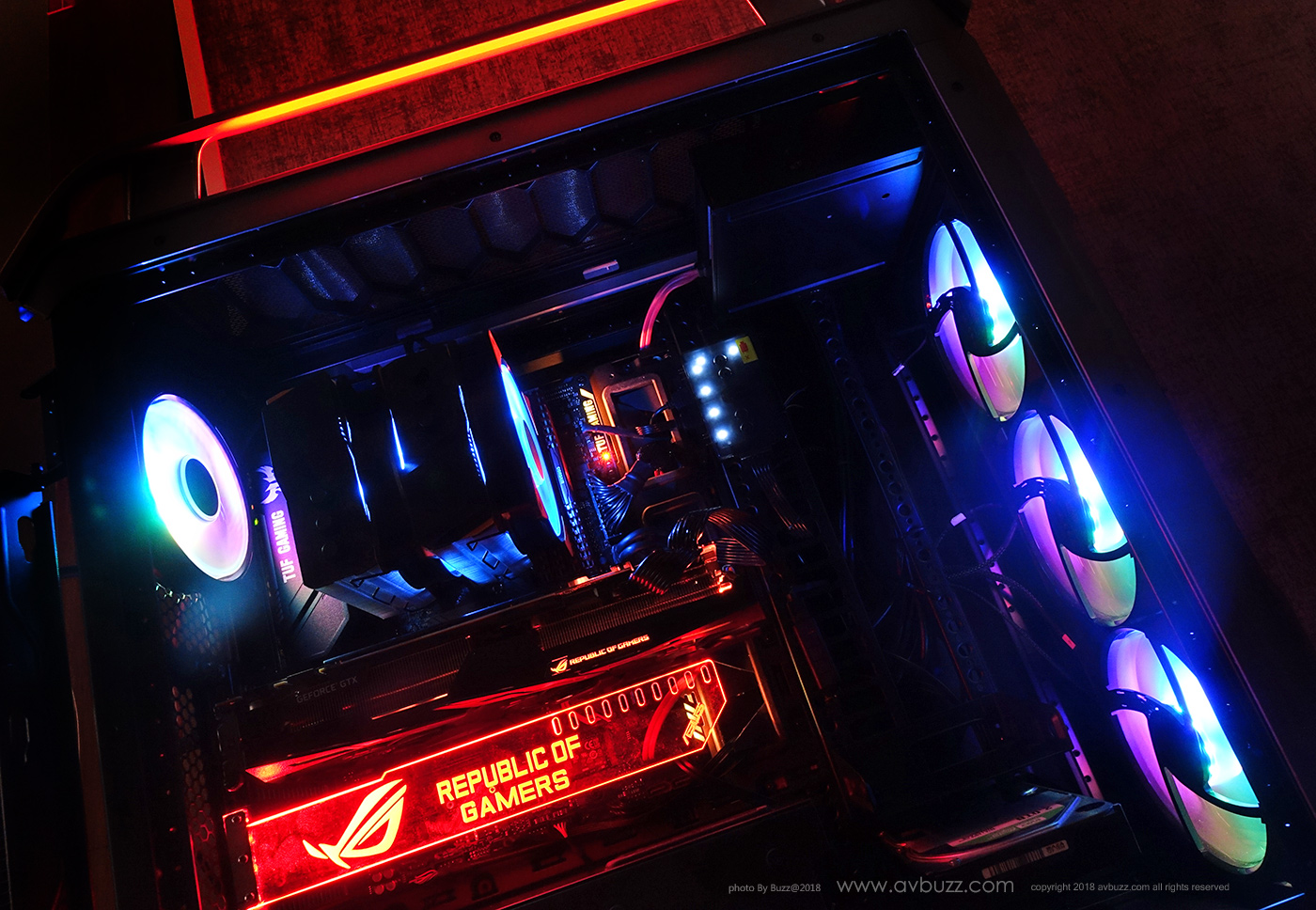

MA620P 雙塔散熱器身上兩把 MF120R RGB 12cm 靜音風扇,運作非常靜,而且RGB燈很美,很是滿意。

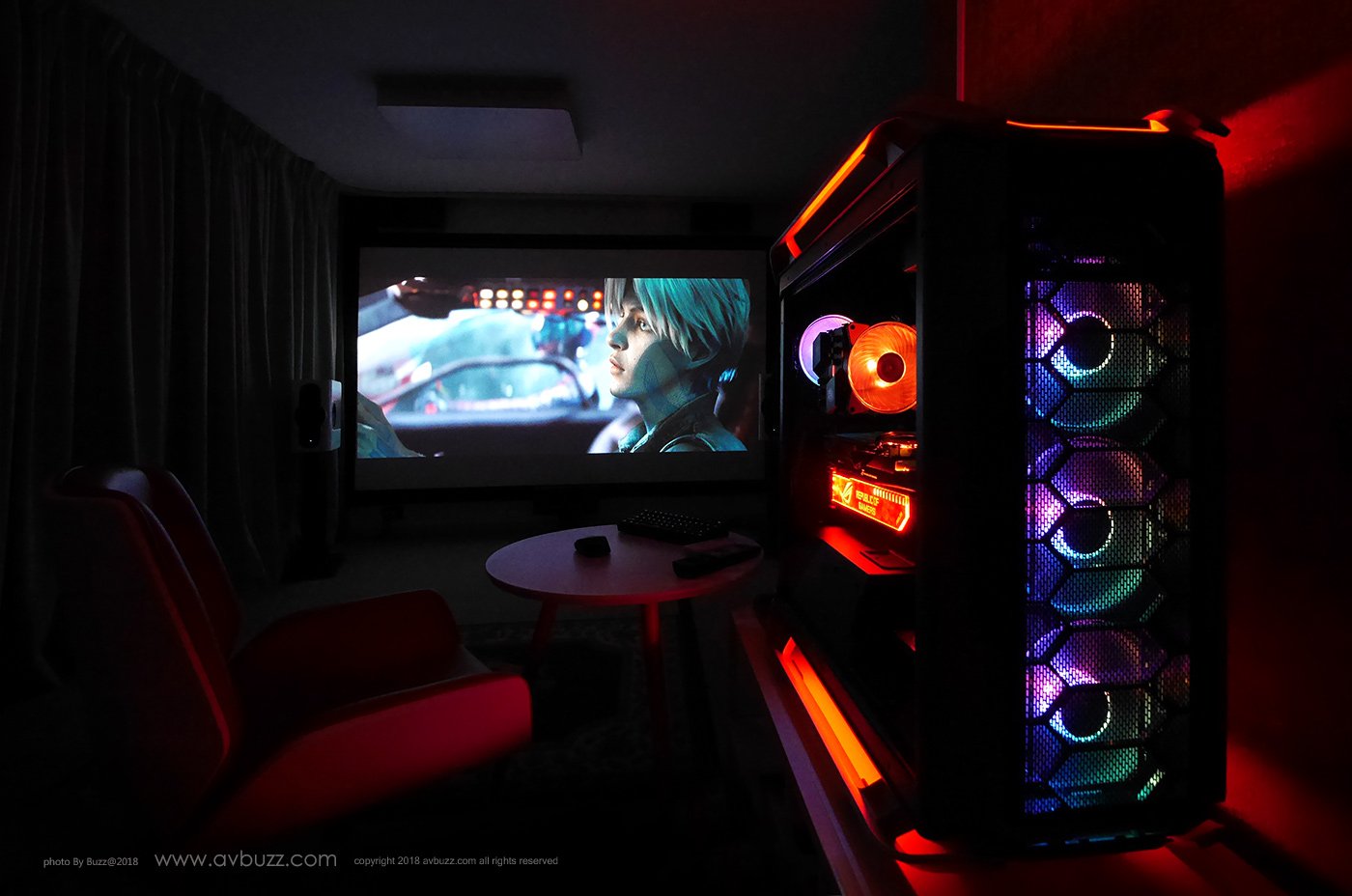

正如早前提到,這些RGB燈是為拍照而開啟,平日開機熱身時或拍照先開,雖然我不是發燒友,但平日睇片時也不會容許光污染,影響投影幕或週邊環境。


被拆下來的一體式水冷會拿去書房用,但我想換過新機箱先,暫時看中兩款,正在人身交差點當中,容後再談,說回這部電腦,CPU風扇換上後,下一步是…………換線。
