頂天立地幕

發佈日期: 2018年 04月 17日

圖 / 文 :  巴斯

1

4月16日是米樂數碼影音觀塘店換幕大日子,目的是把陳列室位於 Theatre 1 房內的投影幕,由本來的170吋,換成173吋。花咁大氣力只為增多3吋而換? 非也,因為本來的舊幕比例是2.35:1,而新幕是16:9,兩者畫面比例並不一樣。下圖所見是舊幕樣子,留意到2.35:1的投影幕是離地吊腳式擺放,下面的空間未被用盡,而且市面上有不小軟件,如DUNKIRK 鄧寇克大行動 或 蝙蝠俠 等,會是在同一套電影裡2.35:1與16:9混合式播放,為適應播放效果,所以作出今次換幕決定。


圖中所見,就是用了兩年多的英國品牌 VISIONE Cine One THX 170吋 2.35:1  編織透聲固定幕,放在地上還未開箱,正是同牌子的 173吋 16:9 幕,屬0.95增益幕料 THX 認證。


二話不說, Edmund 立即拆箱,打開箱體後,內裡可見被散件填得滿滿。


起手式當然是放上跟來的膠布做保護吧。


再一一把散件拆出來。


先砌四條邊。


 VISIONE Cine One THX 認證幕料都印在身上。


所謂4條邊,其實是由6條鋁材所組成,因為長度關係,要在中間分成兩段,方便運輸。 Edmund 現在把她們一一放在正確位置備用。


由於力學關係,中間接駁位落足料,並需套入軌道內。


3M 防滑觸感手套是必需工具之一,4邊夾角是用金屬角馬來連接一起。


附來配件包括圖中的工具。


Edmund 對砌投影幕經驗豐富,三兩下手勢,就把6條鋁材鎖在一起,幕框成形了。


下一步並不是接上幕布,而是非常重要的工序,度量中位,首先把幕框放到前牆,然後把 acer  V7860 雷射光源投影機身上的 test pattern 顯示出來,給你三秒說出圖中問題所在,3……..2…….1。好眼力,不錯,圖中所見的中軸線,並不是在中置喇叭中間位置,而是向右偏離。


acer  V7860 雷射光源投影機其 Lens  Shift 功能提供上下15%調節,但沒有左右水平調節。


幸好機架有左右微調空間,經Edmund 手動修正後,中位得到歸位。


現在可見來自投影機的 test pattern 中軸線,剛好投射到喇叭的高中低單元正中位置。由於未有幕料阻隔,所以能看到畫面投到喇叭位置。有了中位,就可判斷幕框現在是否在中位上。以圖中所見,被分中後,能看到現在幕框擺放得過左,應該向右擺放多一點來達到中位。


Edmund 把幕框移到正確位置後,便在牆身做上記號,然後如圖在幕框左右都裝上耳仔。


完成以上工序,幕料現在立即裝上。


 0.95增益 THX 認證的這張幕料出場了,她被厚厚的保護著,現在開出來使用。


期間再在邊位套上金屬枝為幕料定形。


幕料被定形了,下一步是………


173吋16:9幕可不能講笑,圍著4邊的彈弓被拉緊後,來自四邊的力度,會集中在中間位置收緊,如沒有脊骨的幫助,幕框會變形的,廠方提供兩條脊骨來鞏固幕框。


接下來就是把跟來的彈弓一一套上。


扣彈弓這工序比較吃力,正所謂工欲善其事,下句自己填,跟來這個給安裝人員使用的專門鉗,裝彈弓顯得事半功倍。


雖然幕料在背面,但手也有機會接觸到,所以由3M防滑觸感手套,換成白手套來做這個扣彈弓工序。


立入禁止 ? 有無需要啊 ?


有需要的,173吋只是說幕料呎吋,事實上未納入鋁邊闊度,在Theatre 1內只能緊緊夠位擺放在地上工作,下圖所見,如果安裝過程有人把門推開,就會重創安裝中的幕框。


現在所有彈弓都歸位,發揮她們應有效能,撕走最後的保護膠就可上牆了。


先不要貼牆,給我看看合體前樣子。

P1560081


 Edmund把兩條脊骨分佈在不阻礙喇叭呼吸位置上,透過這角度不需介紹也能看得出這是一塊透聲幕料,THX 認證下的氣孔不大也不少。


給我斜一點角度,好讓我感受一下這空間。


最後 Edmund 把幕框左右兩邊耳仔,扣到牆身去,再鑽孔並收緊鏍絲作永久固定。


透過 Edmund 身驅和高度,可大約猜想到這 173吋 16:9 訂製幕實物大小。

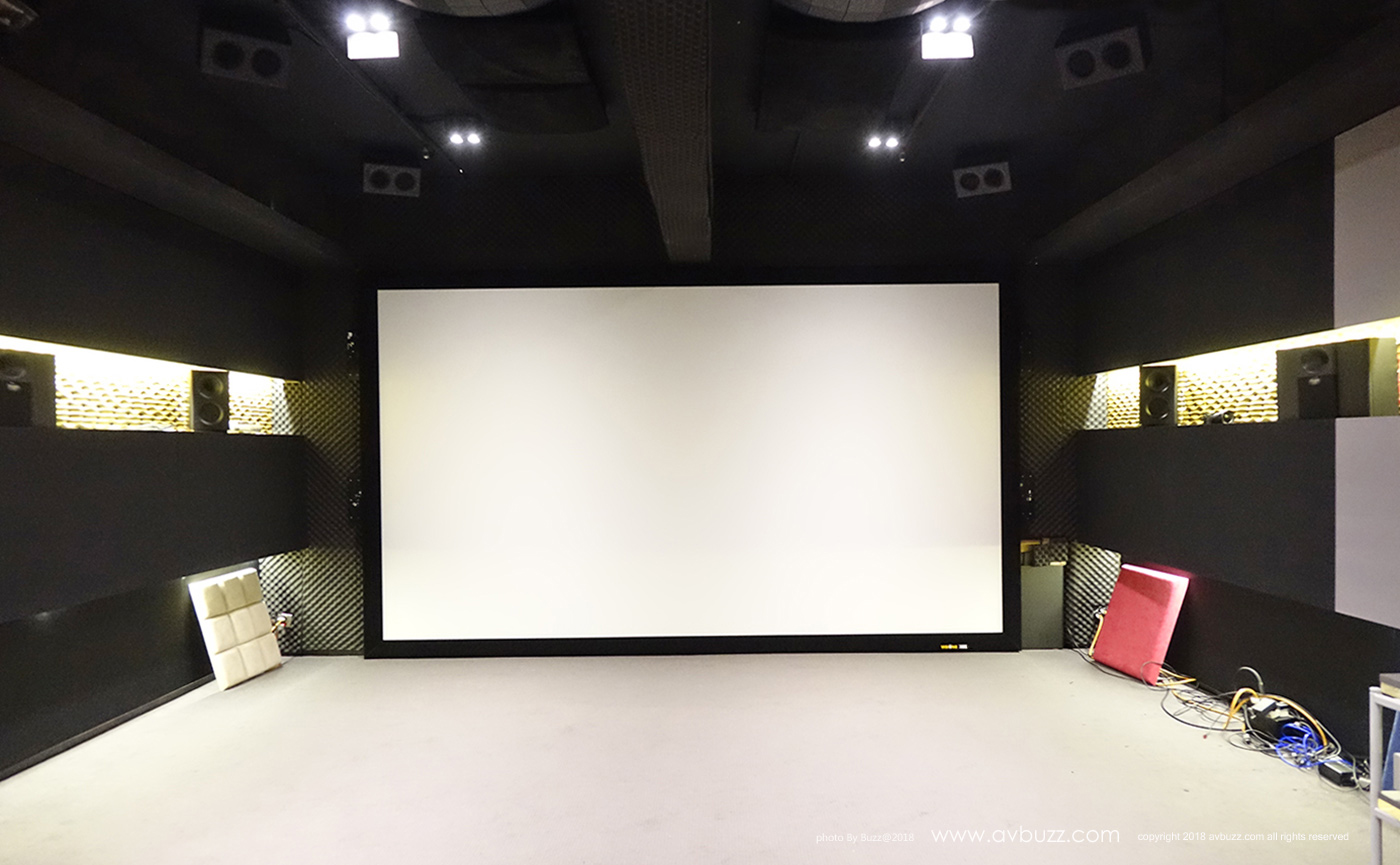

再在投影機做一點水平調節和大小設定,173吋頂天立地16:9 幕便橫空出世了。

DSC06786


下圖可見,頂天立地的16:9 幕,現在用盡這個空間,當全屏 16:9 填滿173吋畫面時很震撼。雖然左右沒有2.35:1幕來得闊,但與舊幕相比下,除不再吊腳外,還得到比較好的水平視點,舊幕大約比水平視點高約10度。

0


新舊兩幕互相遙望中。另外也可透過這角度能看到梳化與投影幕之間的水平視點。


 173吋貼地投放出來的效果真係好正,我個人好喜歡,無奈家中實在無法容納到,只能到米樂數碼影音陳列室收看,不知何解貼地擺放投影幕,有一種說不出的高貴感,很是吸引。下集和大家分享當中樂趣和效果。

w07


新舊兩幕,兩個只能活一個。


舊幕在新幕腳下被就地正法,你能感受到舊幕解身體時的心理狀態嗎 ? 太残忍了…….


 Edmund 很快就把舊幕解體了。

待續……..
