203 BOA UE 完全睇

發佈日期: 2018年 03月 08日

1234567

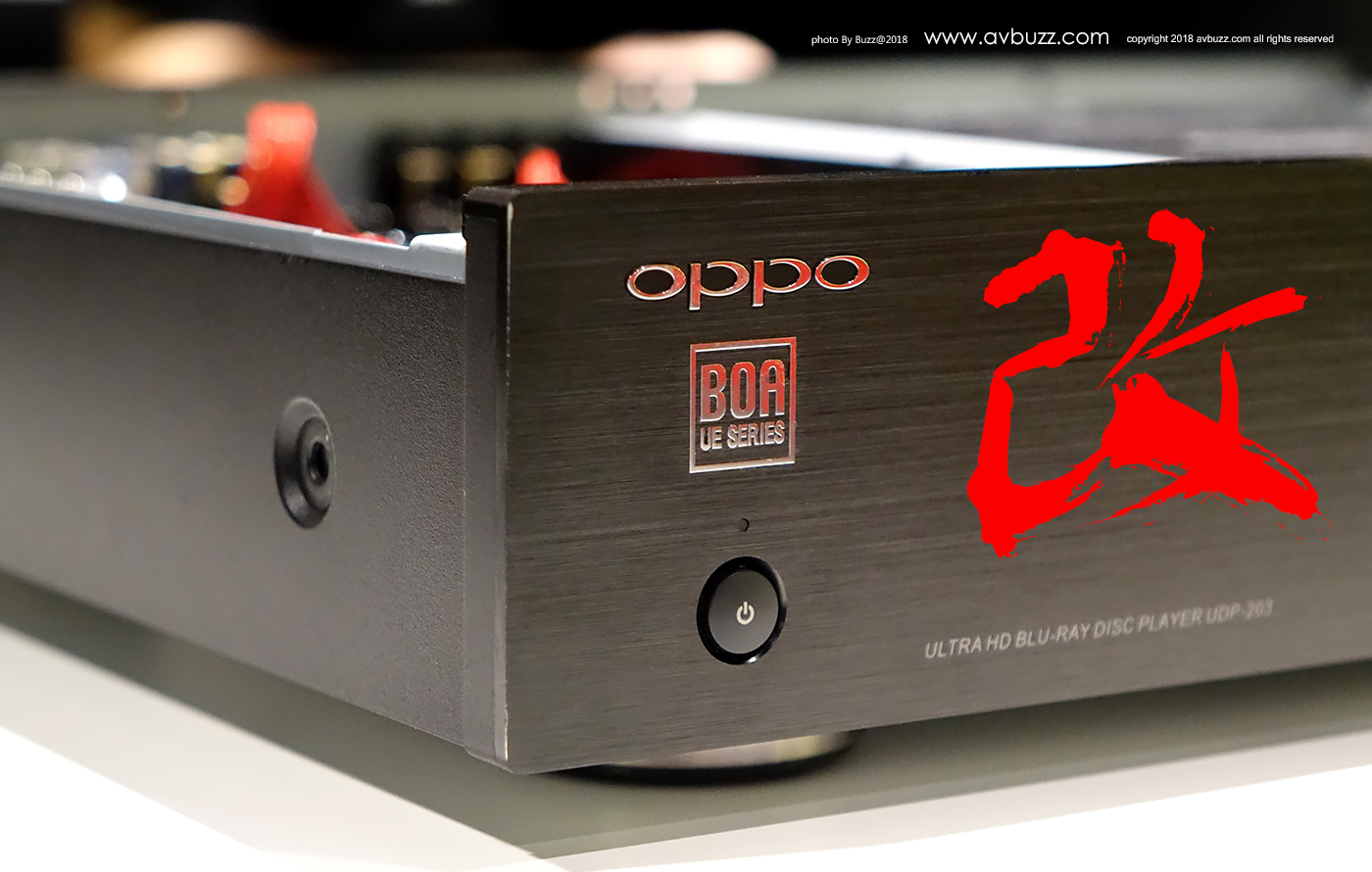

越來越多OPPO用家,把手上機種進行改機升級,有見及此,OPPO 香港總代理 BO Acoustic 聲耀全音 繼早前引進台灣 SE 改機版本後,今日一口氣為 OPPO 一門三傑,推出名為 Ultimate Edition 終極改機版本。今集為大家介紹是三傑當中的 OPPO UDP-203 BOA UE 。OPPO UDP-203的最大優點是性價比高,但最大缺點是採用開關式電源模組供電,訊噪干擾比較大,所以在研究改裝UDP-203的過程中,把整個電源系统更換是最重要的一環。

DSC01587

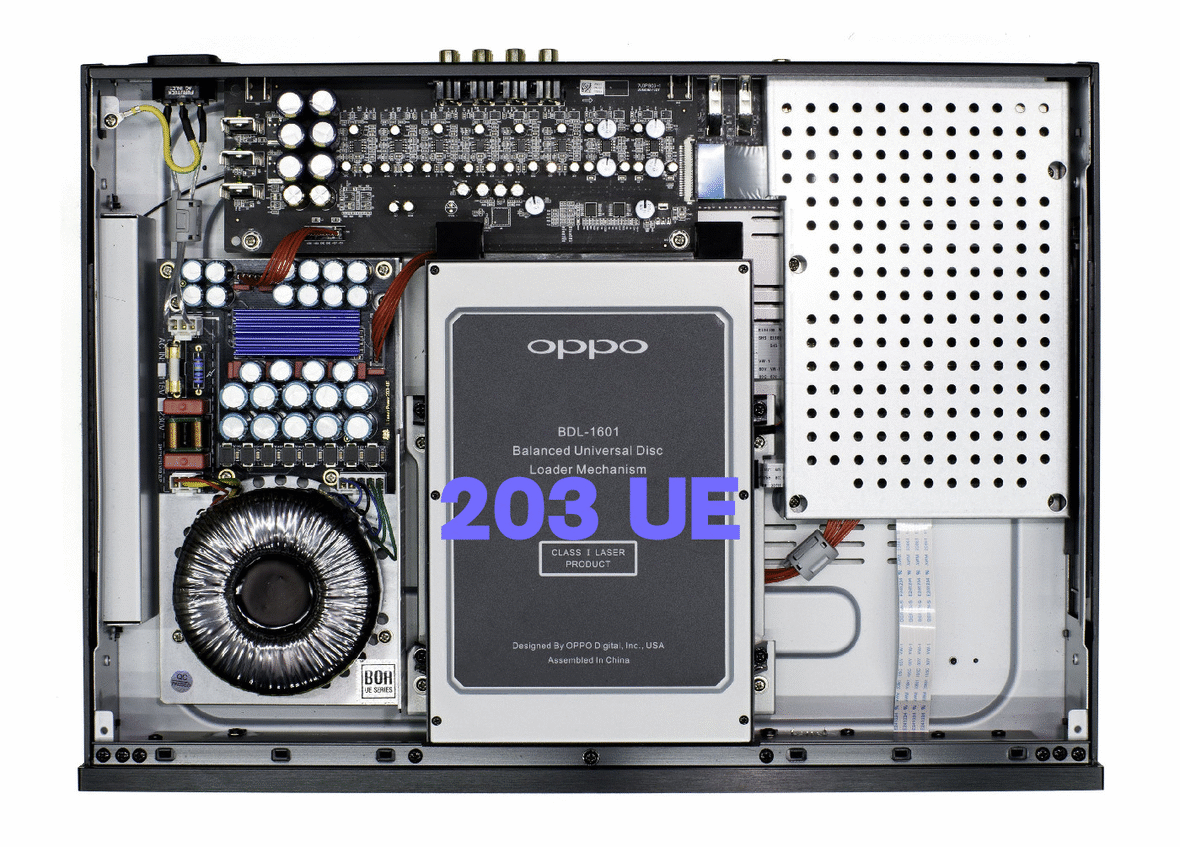

UE版選用全新訂制線性電源模組取代原機的開關電源,並針對機內連接線材及屏蔽進行強化升級,令HDMI輸出的畫質與音質得到全面提升,畫質細膩通透,色彩豐富,層次分明,音色厚潤飽滿,細節豐富耐聽。透過以下對比圖,可對 UDP-203 升級前後佈局不同之處有初步了解。

👇👇👇👇👇👇👇👇c

四步改裝術

改裝第一步:電源系统升級

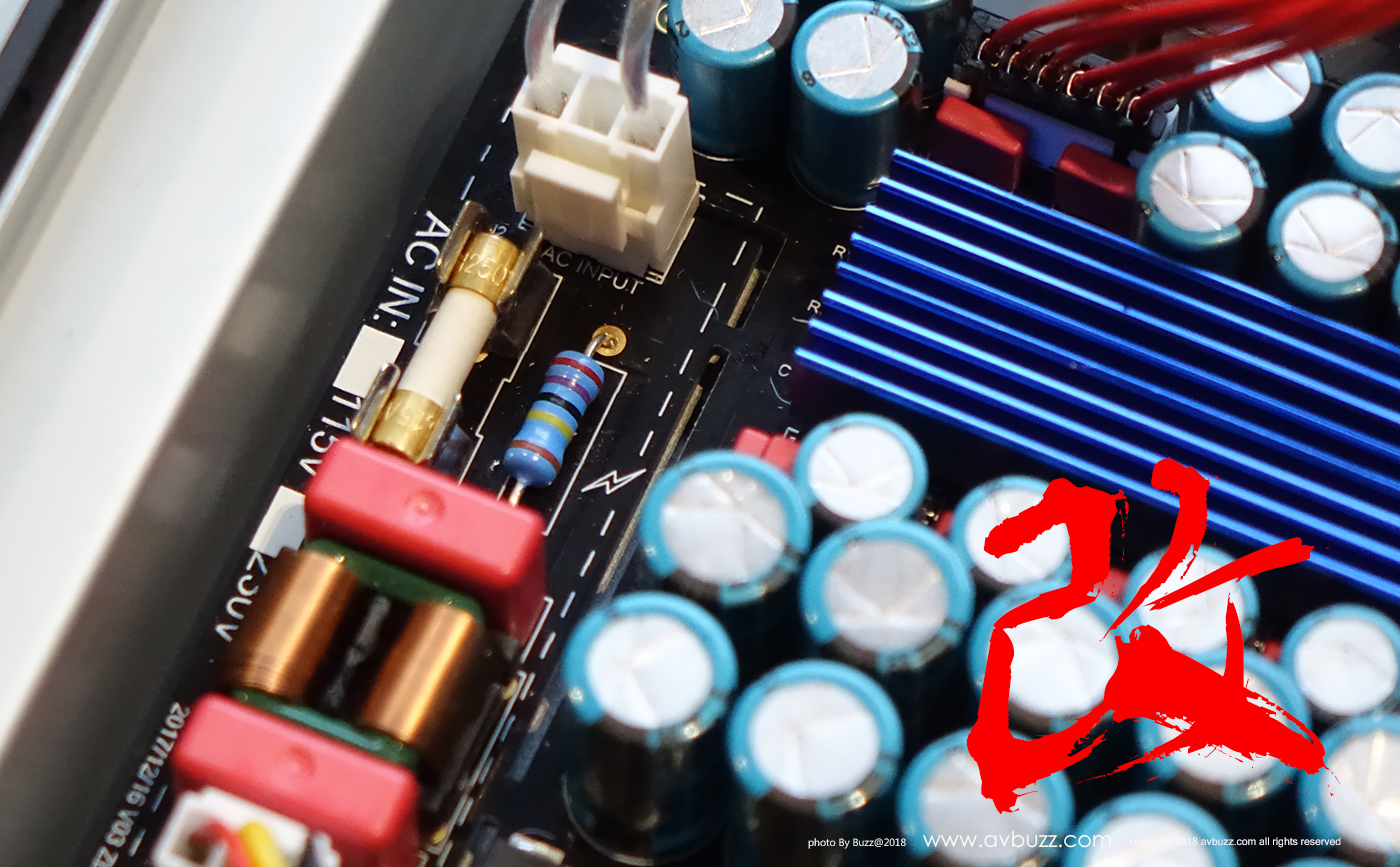

電源輸入改用日本古河Furutech鍍金尾座,接線以銀線取代原機銅線。為想大家可見到接頭是來自日本古河Furutech,拍攝時拆去應有的絕源保護膠。

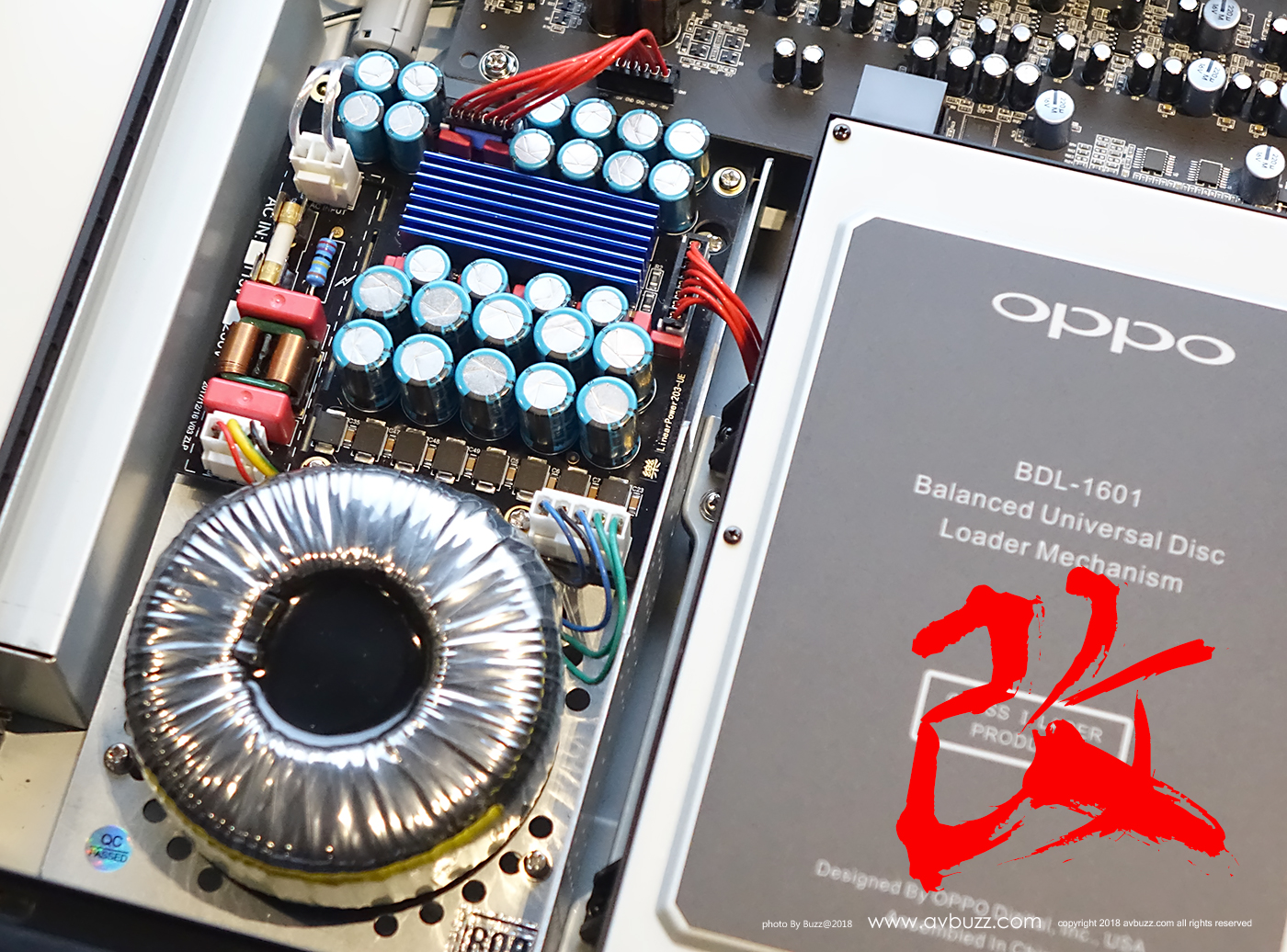

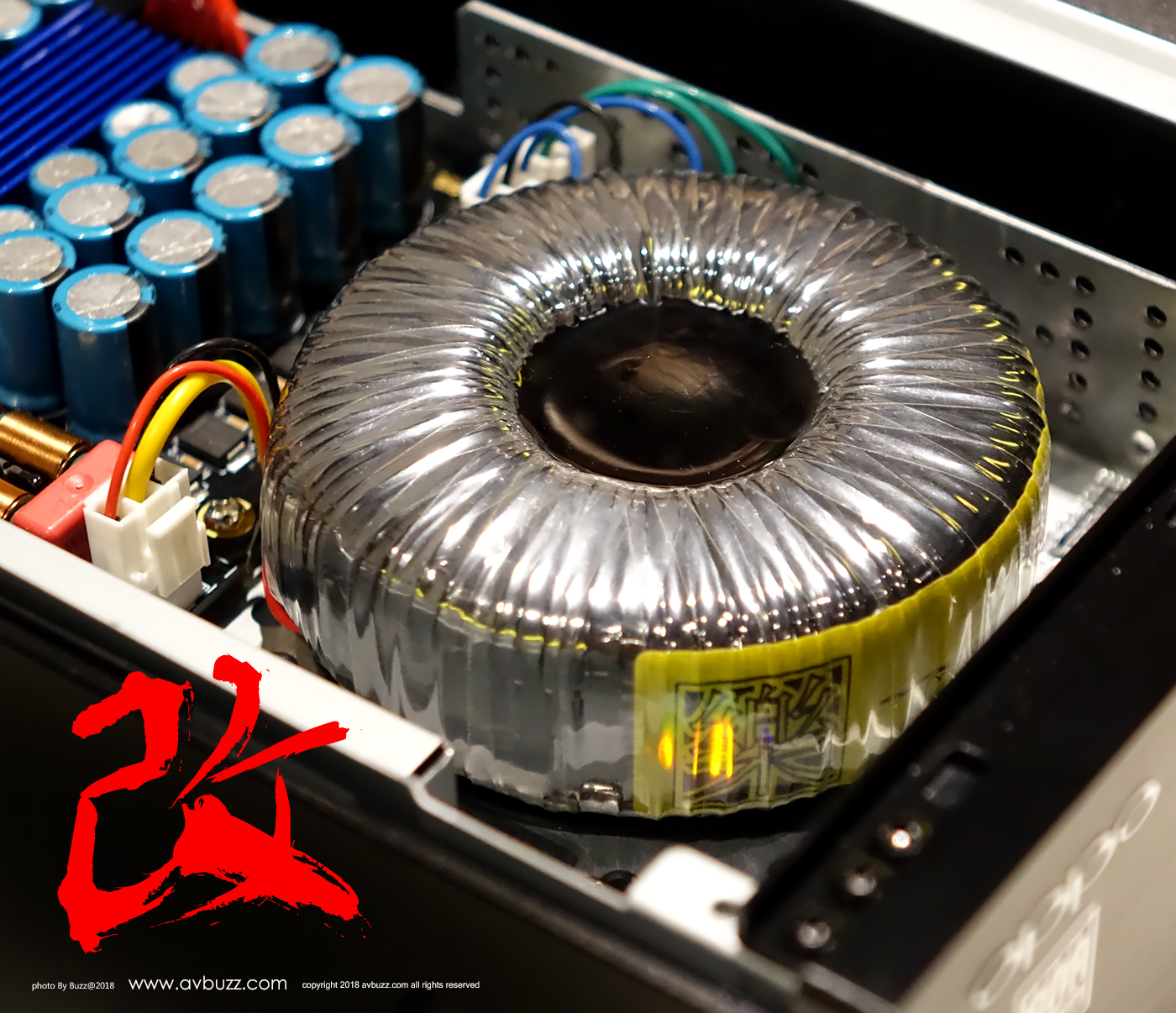

選用加厚鍍金電路板,及訂製版80W手工繞制純銅環形變壓器,


2mm厚馬口鐵支架,瑞士舒特SCHURTER陶瓷冷凍鍍金保險管,

DSC01655

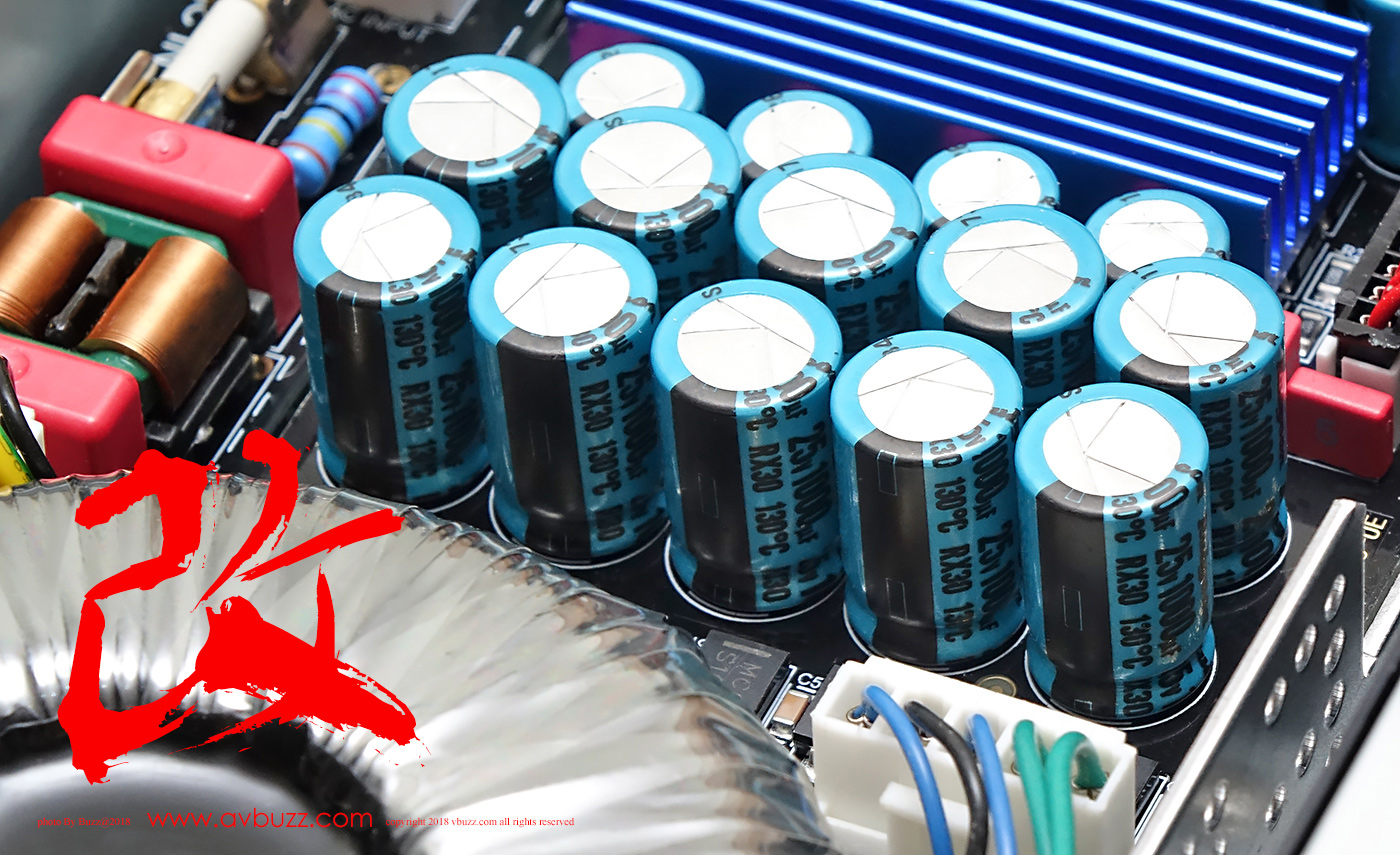

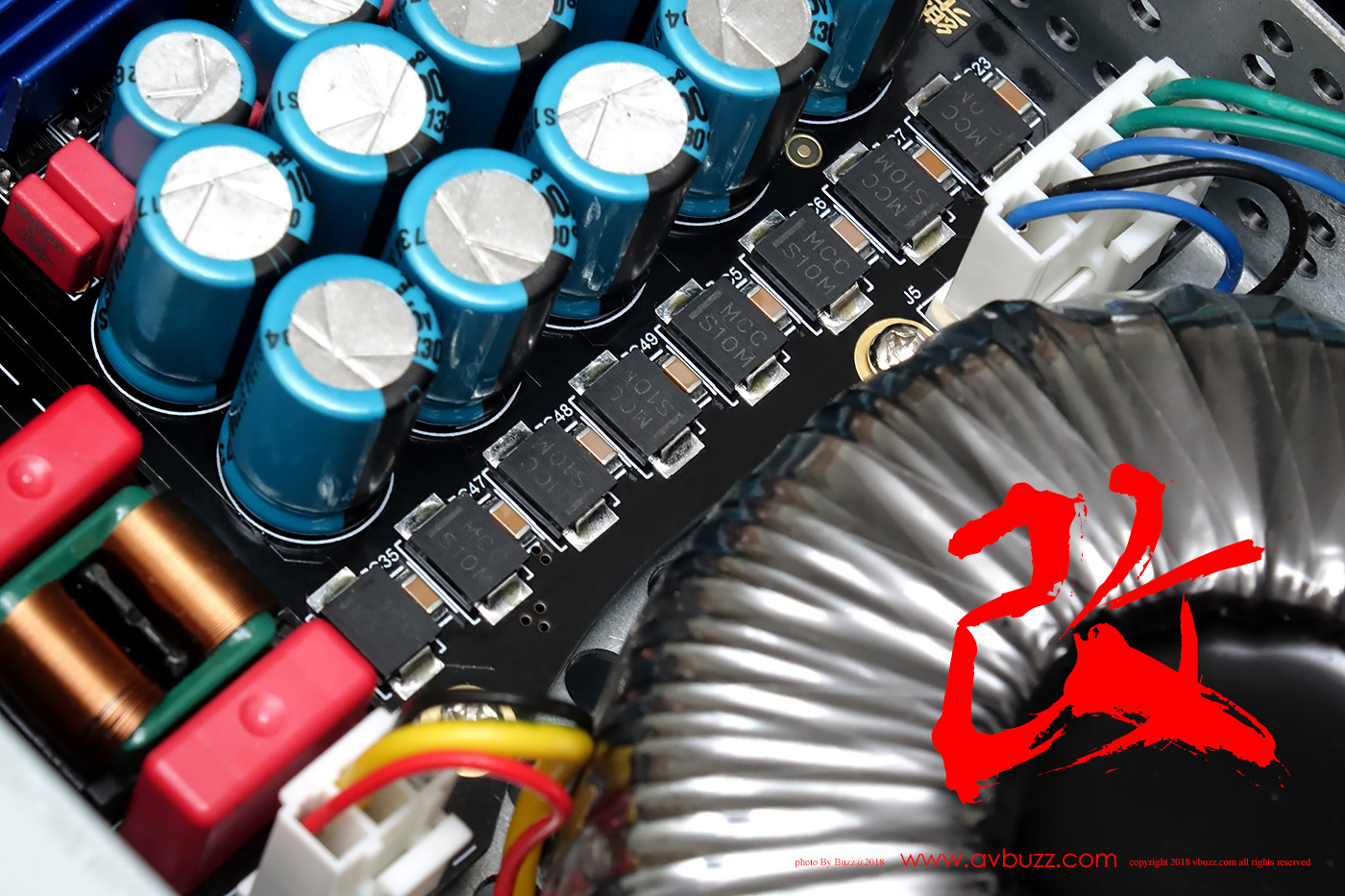

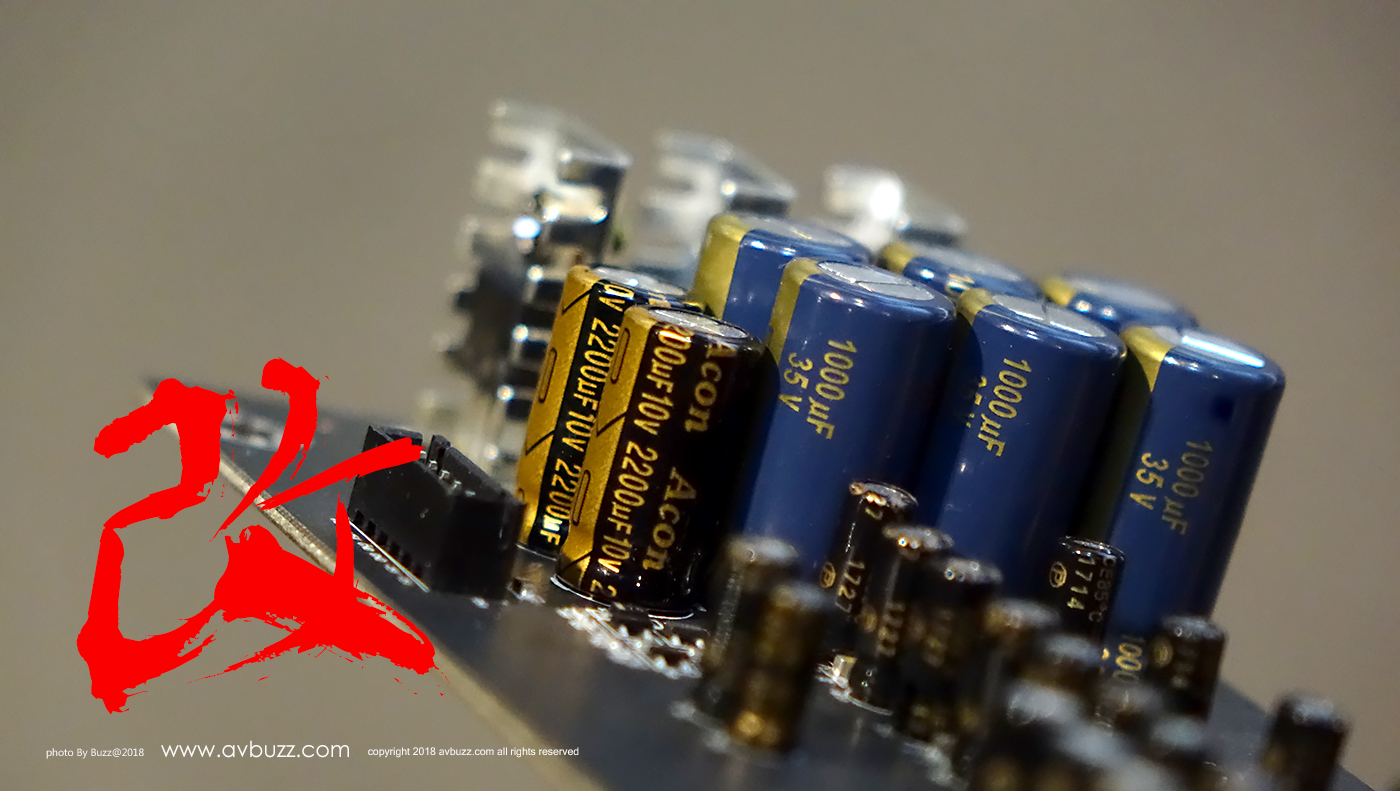

日本紅寶石Rubycon RX30系列電容,這個系列的電容都是用在醫療設備上,具有良好的穩定性,參數精準,再配以EPCOS電源濾波元件,LT1083純線性穩壓,WIMA高性能抗干擾電容。經過嚴格計算和測試,對輸出電流進行調試匹配,即使播放機長時間使用,也不會因為過熱而造成不穩定現象。

DSC02299

DSC02287

DSC01657


改裝第二步:機內接線升級

機內連接線選用美國萬隆單晶銅線,配TDK濾波磁環,此線材為單晶銅鍍銀材質,傳輸性能穩定,外套特富龍外皮,耐高溫且耐磨。用此線替換原機的鍍錫銅線,可以得到優質的圖像與優越的聲音。

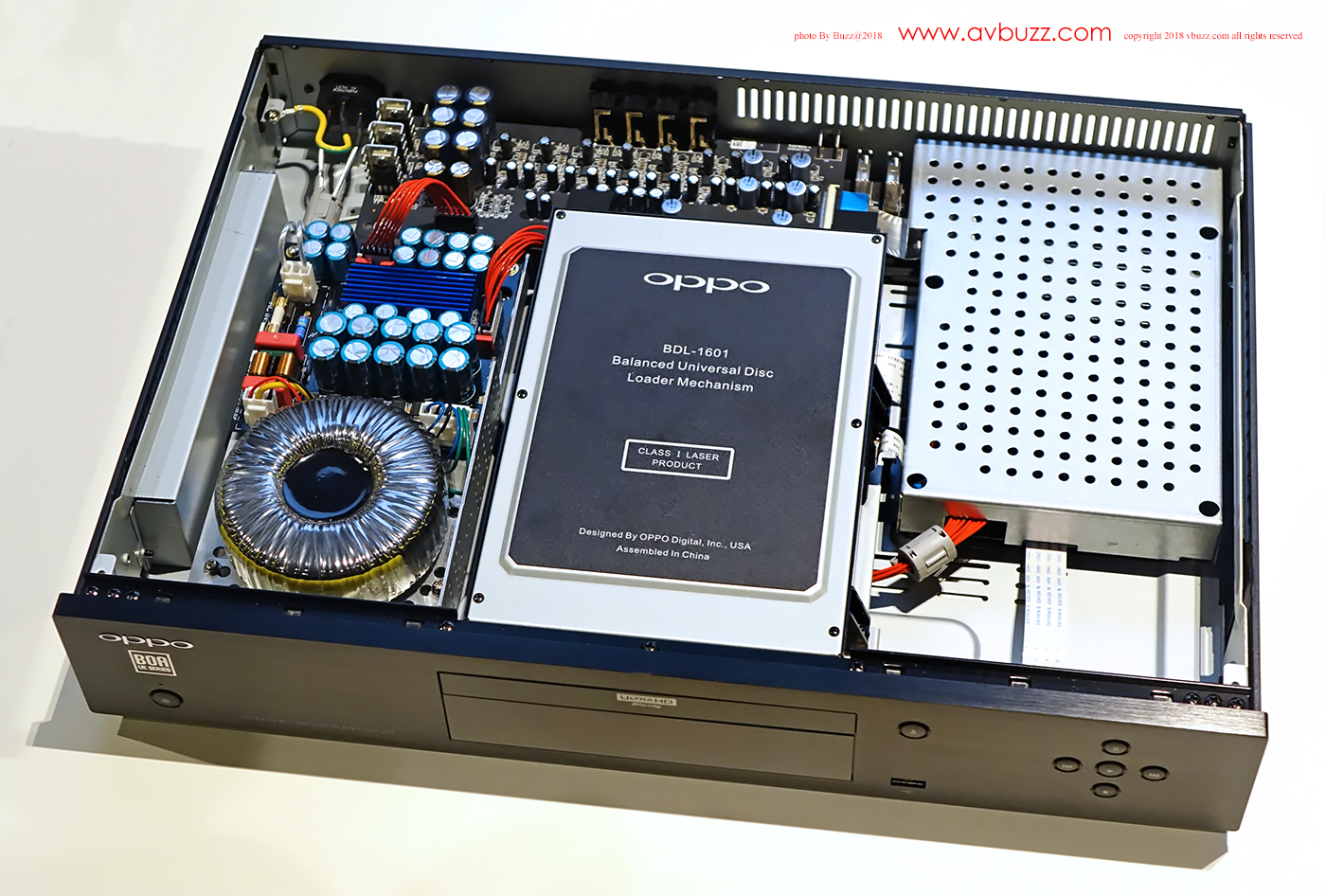

DSC01559


改裝第三步:電磁波隔離

主控板加裝屏蔽罩,屏蔽罩是針對HDMI主控板獨立開模鑄造,選用1mm厚鍍鋅鐵訂制而成,為機器核心部位加穿盔甲,有效隔離其他電磁波帶來的干擾。


改裝第四步:模擬音頻輸出升級 (選購項目)

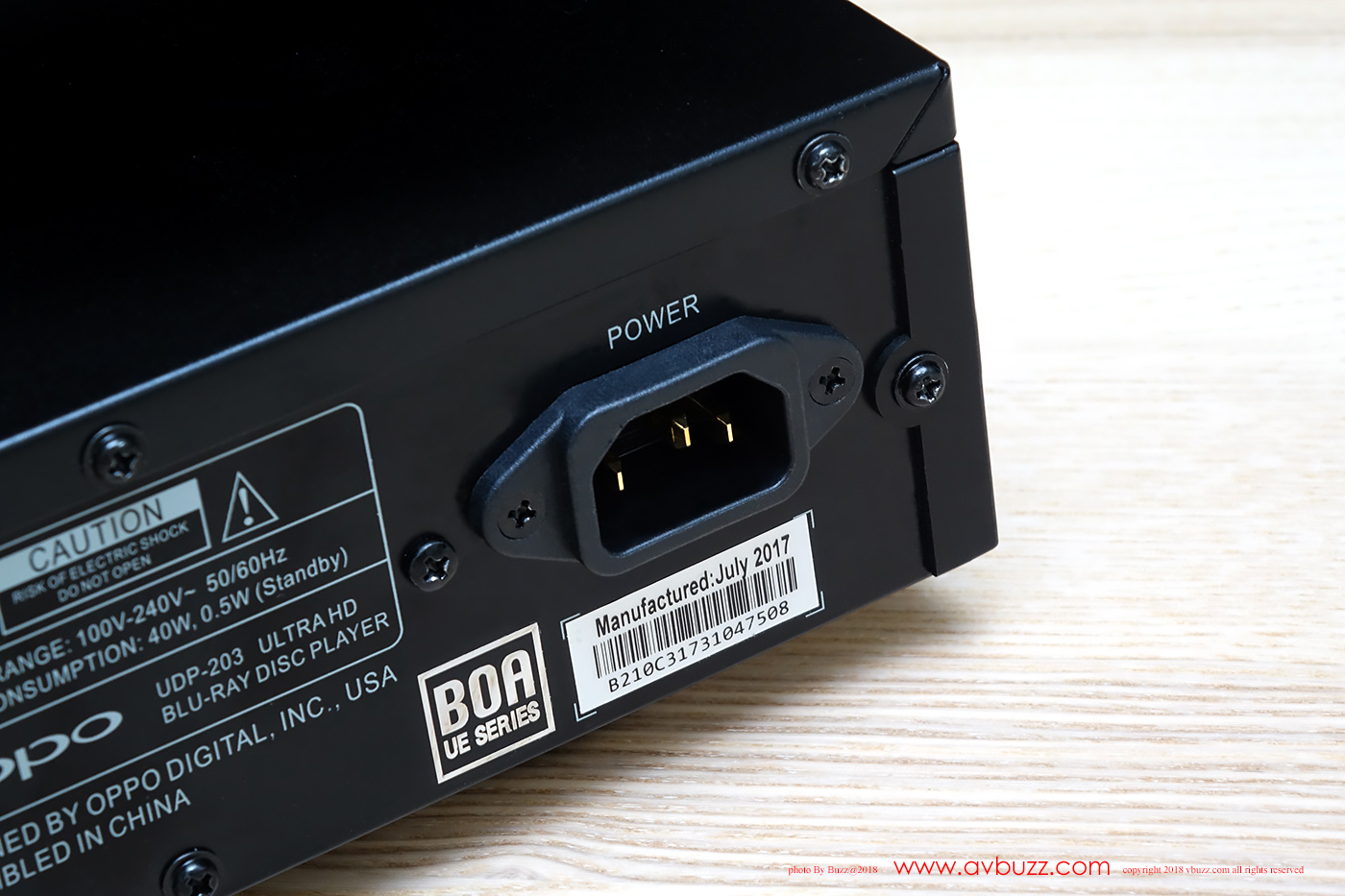

對於203用戶來說,用模擬音頻RCA輸出的機會可能不大,所以此項升級不在標準範圍之內,是選購項目,需額外收費 $980 。為方便客戶識別全改版,在市面上出售的是標準版,只改電源部分,稱為BOA UE Standard Version, 而客戶再升級為模擬音頻板之後的版本就稱為 BOA UE Premium 版本,Premium 版本會在機背條碼左面位置,貼上一個 BOA UE SERIES 鐳射標貼以之識別。

DSC02244

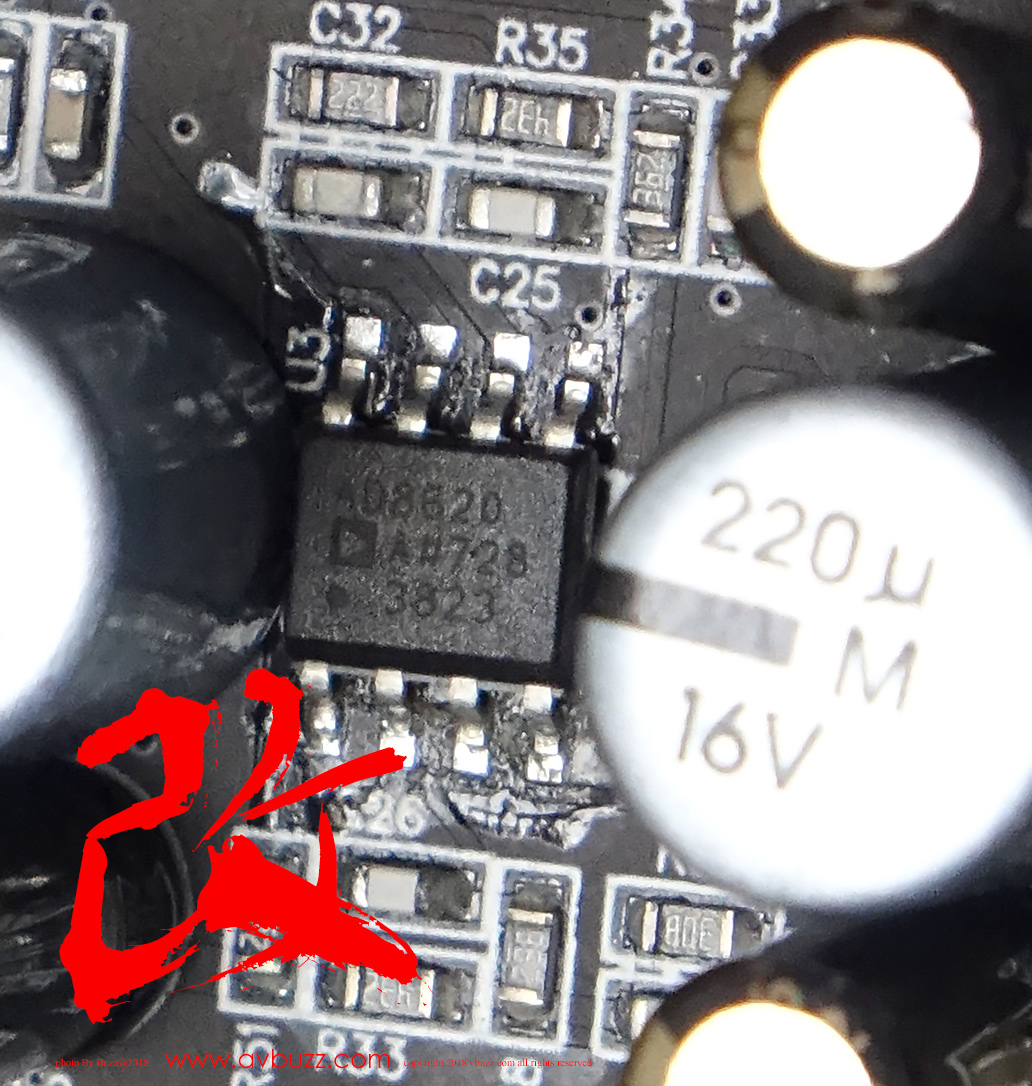

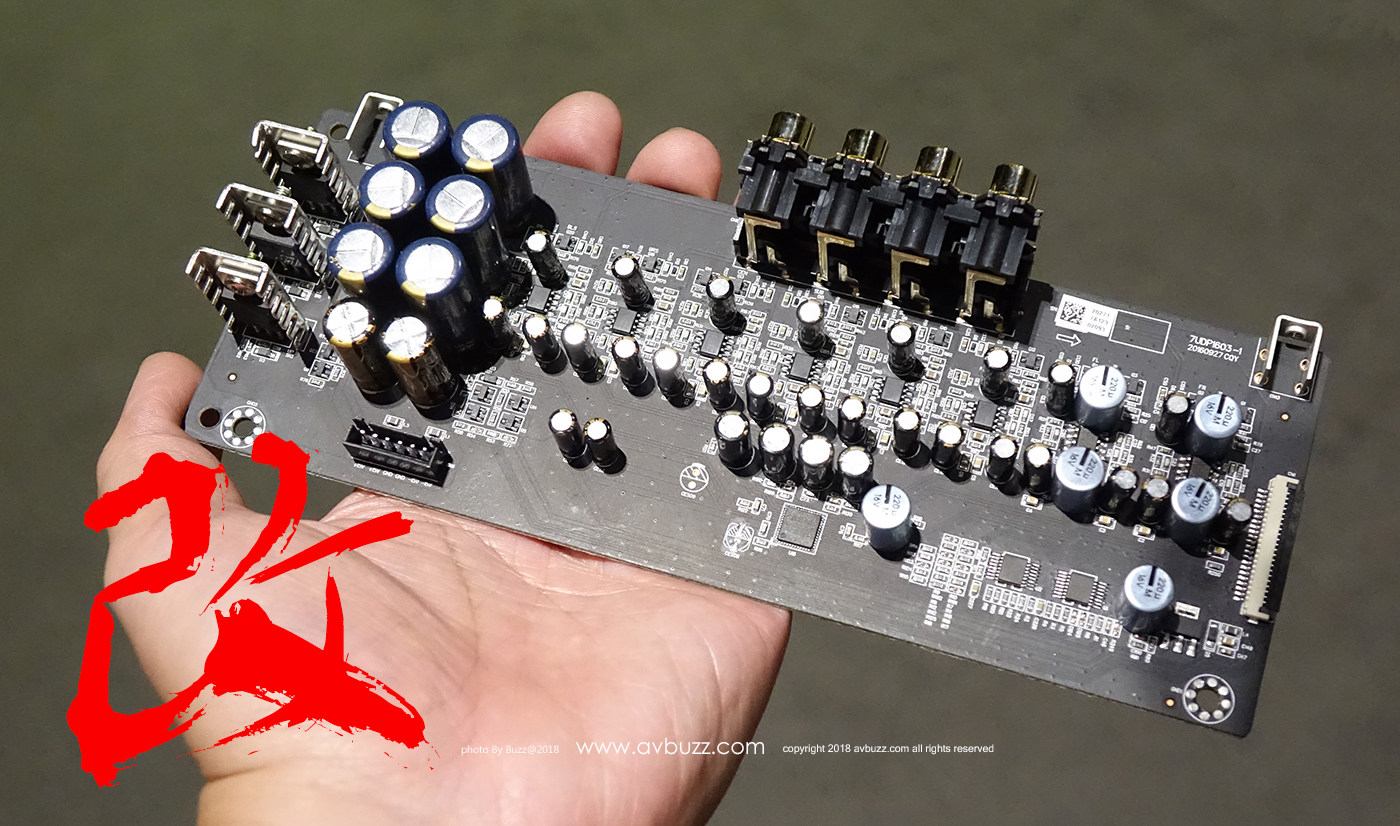

用Philips銀子彈電容6顆取代原機Elna系列電容,為AKM4458解碼晶片提供更加優質穩定的電流,並將原機NE5532 SMD貼片式運放芯片更換為AD8620運放芯片,並對周邊電源及偶合電路進行更換調整,升級後音質變得明亮通透,背景安靜細緻,低頻雄厚有力。

133

DSC02333

DSC01604

DSC01617

DSC01621


電源紋波測試

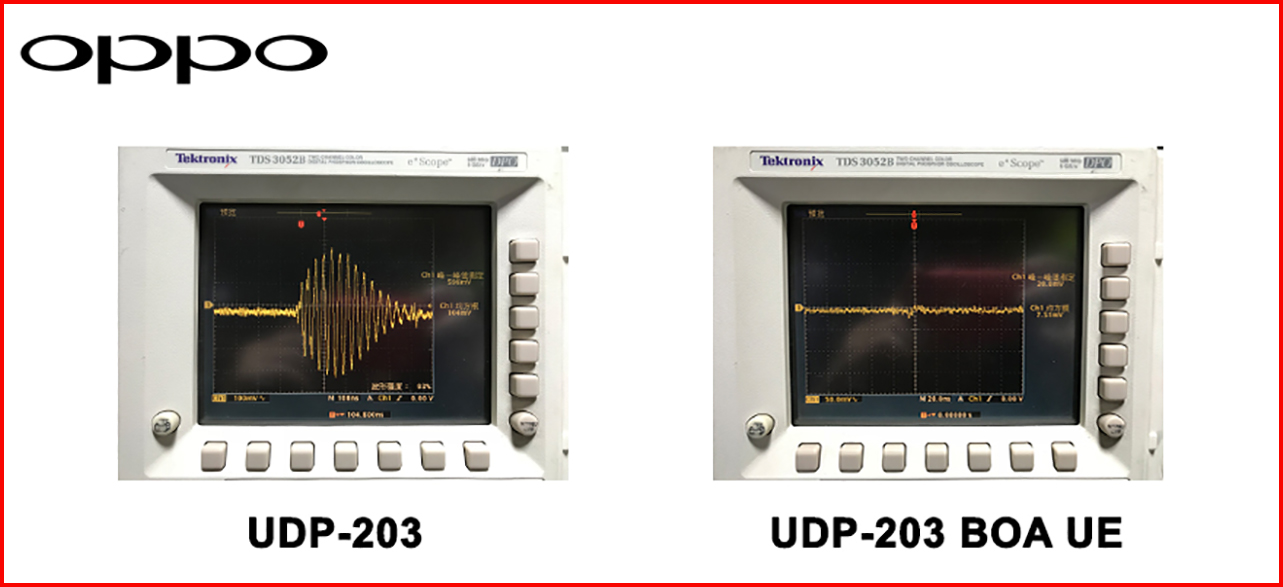

電源紋波是測試電源抗干擾能力的一項重要指標,紋波的好壞直接影響機器輸出的效果與品質,好的畫質與音質,此項參數尤其重要。用Tektronix TDS3052B示波器對原機電源和UE版的電源採集了電源紋波,可以看到原機電源工作起來的電源紋波峰值高達598mV,UE版線性電源的紋波峰值只有30mV,參數的大幅度降低,証明UE版的升級電源系统能提供高效的潔淨能源。

12


機身重量:OPPO UDP-203原機重量為4.3kg, OPPO-203 BOA UE版的重量為6.2kg
