2017年11月,LUMIN 族譜上即將出現一位新成員。

1234


D2 賣點

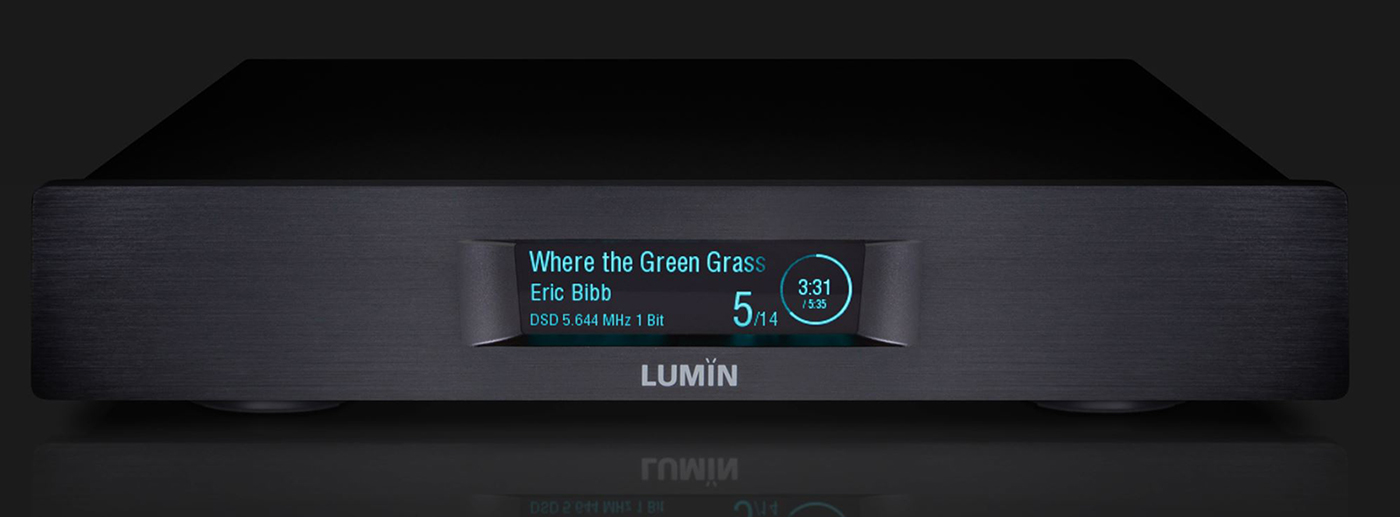

新成員是 D1 的升級版本,D1出生於 2015 年初,受到多方好評,即將推出的新成員名為 D2,無論體積,內函或電源設計都優勝於前作,新一代中央處理器,處理速度更快。新增 DSD128 5.6MHz 格式播放,對應所有音樂檔案類型,加大了機身尺寸,外形更美觀。提供銀、黑兩色機身選擇,全新改良設計線路,全面提升音響質素。售價與上代D1不變,性價比更高。

rt

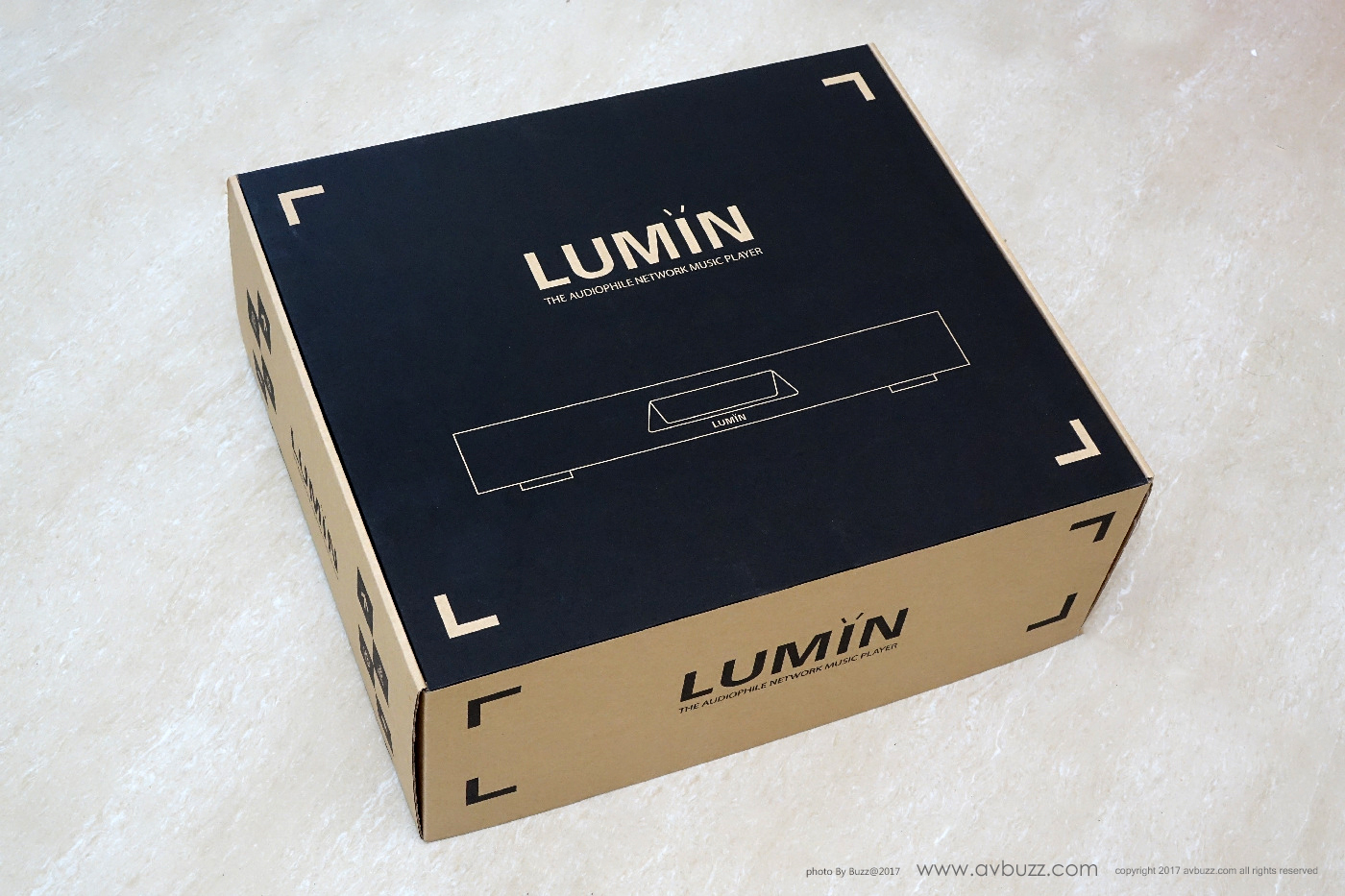

以下時間先為大家獻上 D2 開箱圖分享,如圖所見D2和其他家旅成員一樣的包裝盒。

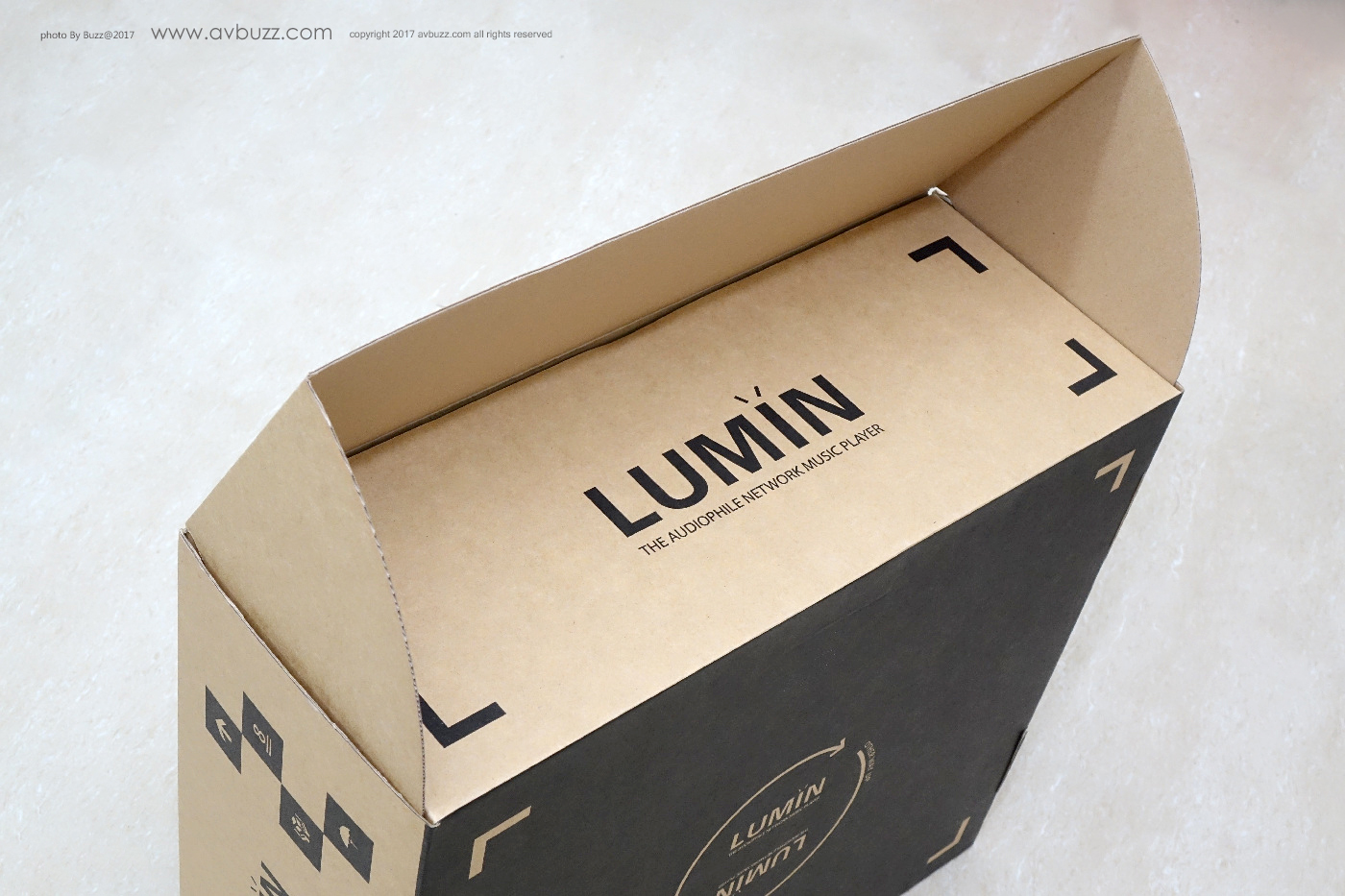

一致的打開方式。

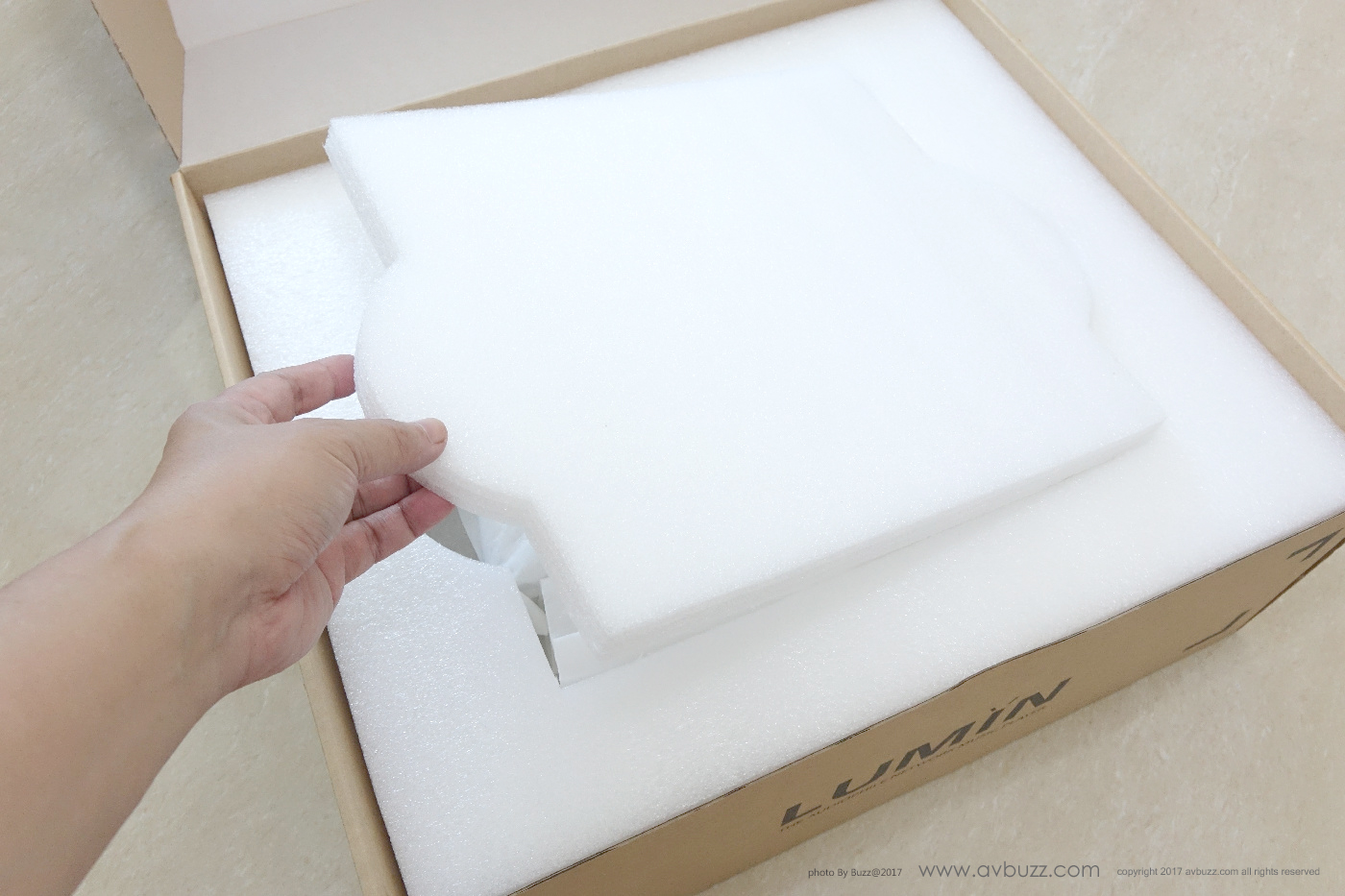

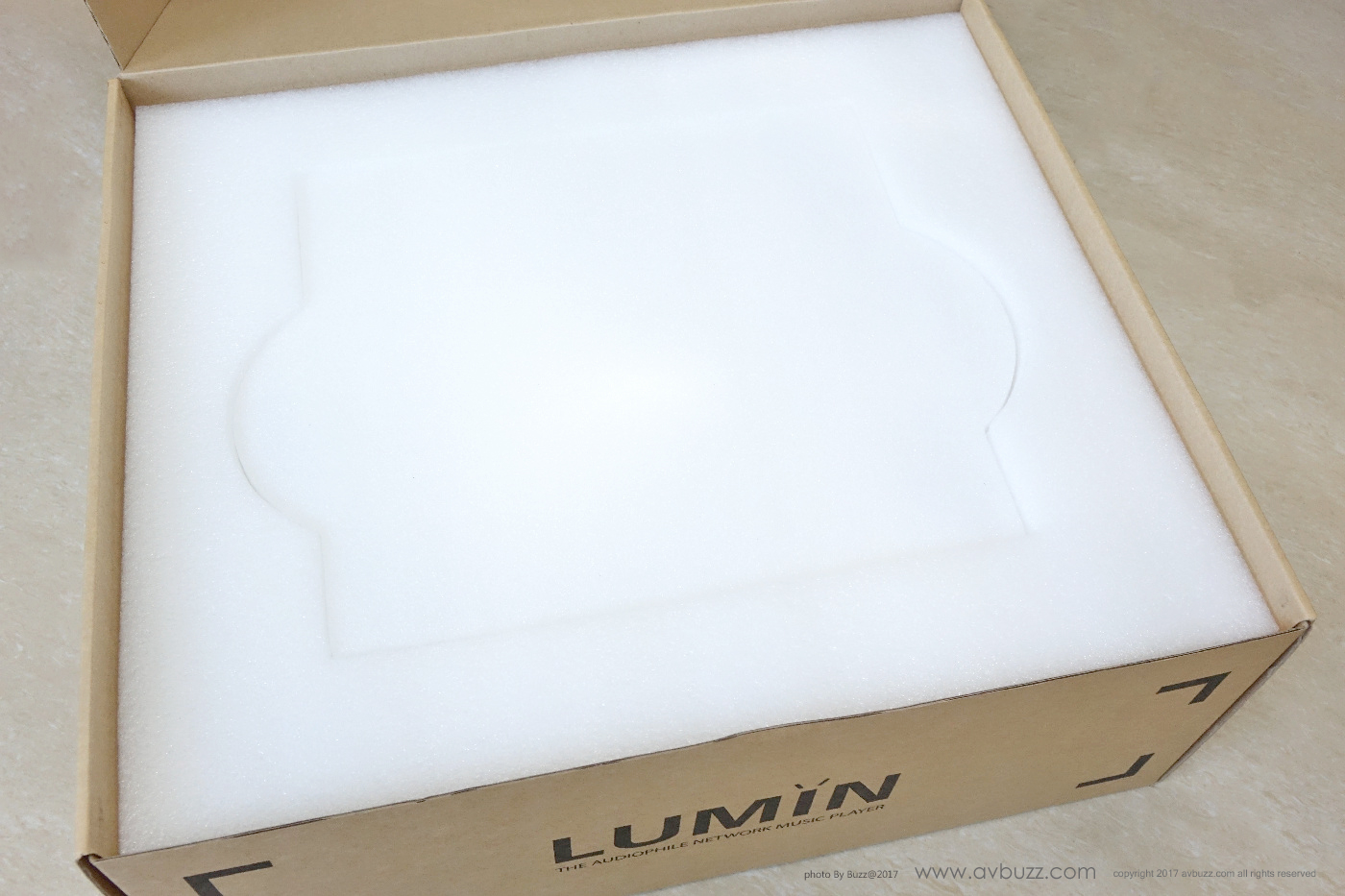

發泡膠擺放位置和樣子也是一致。


同樣是由這裡打開。


由白布保護著 D2。

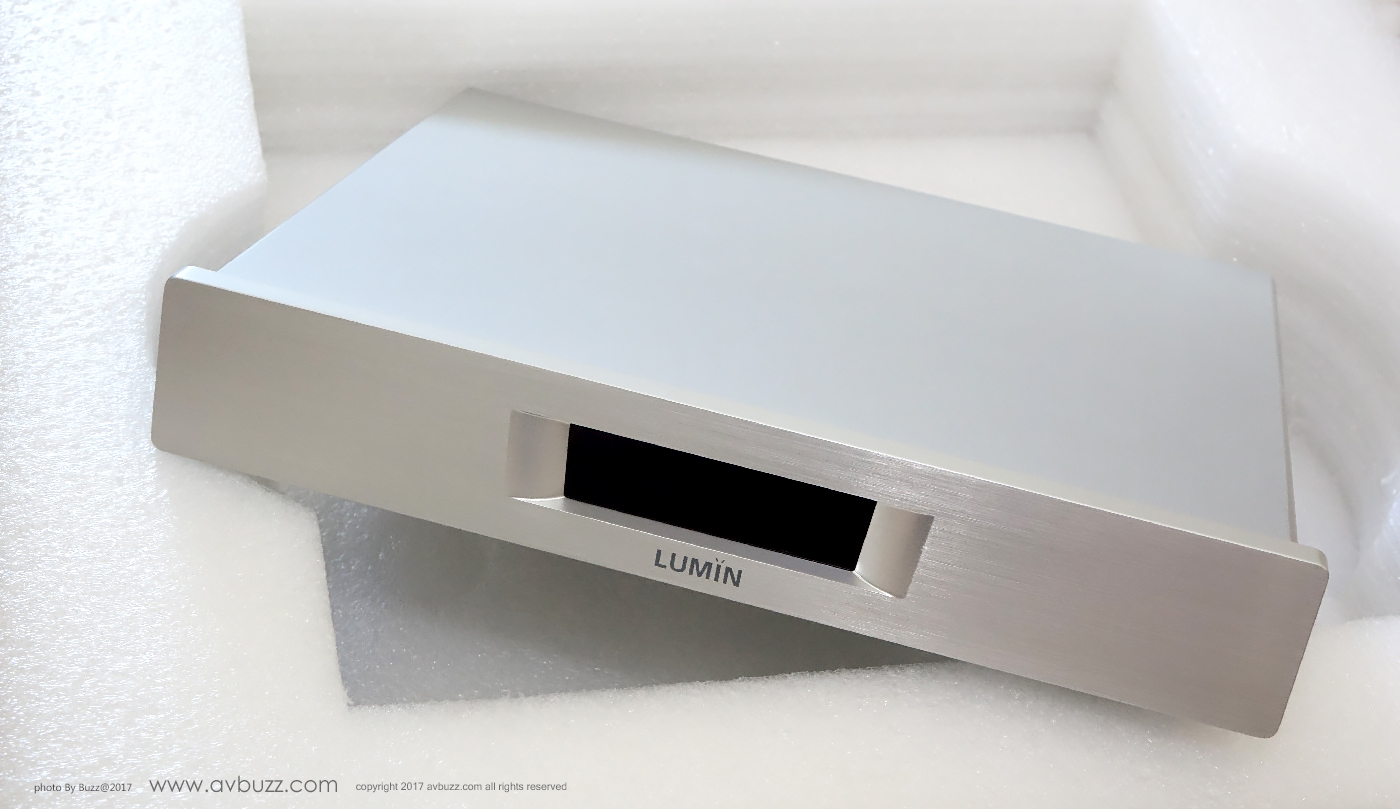

D2 真身出來了,鋁金屬機體不變,不過今次加入黑色給用家選擇,體積比 D1 大了一點,D1 正面位置長 240mm,而 D2 長 300mm,多出60mm 。

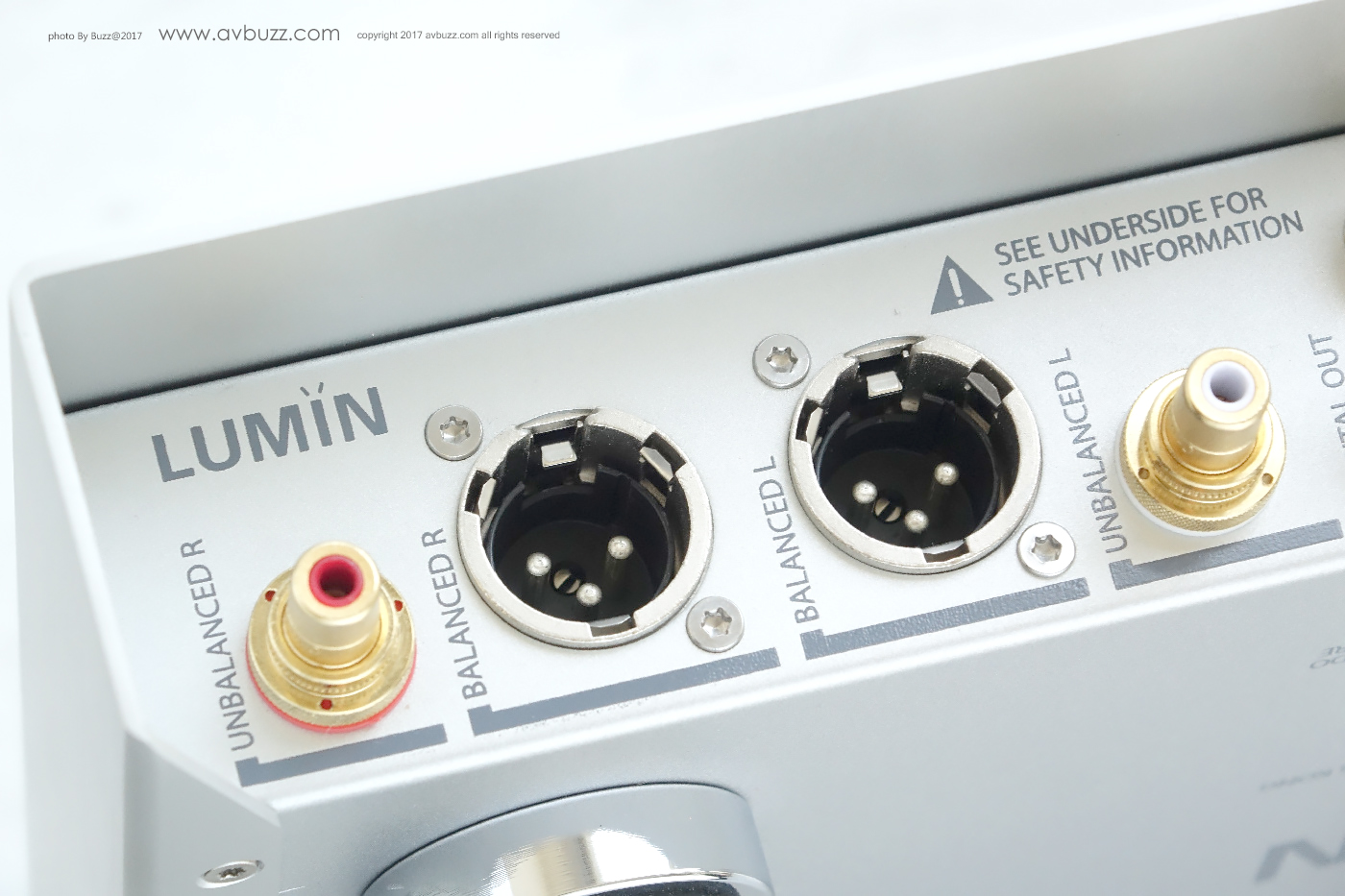

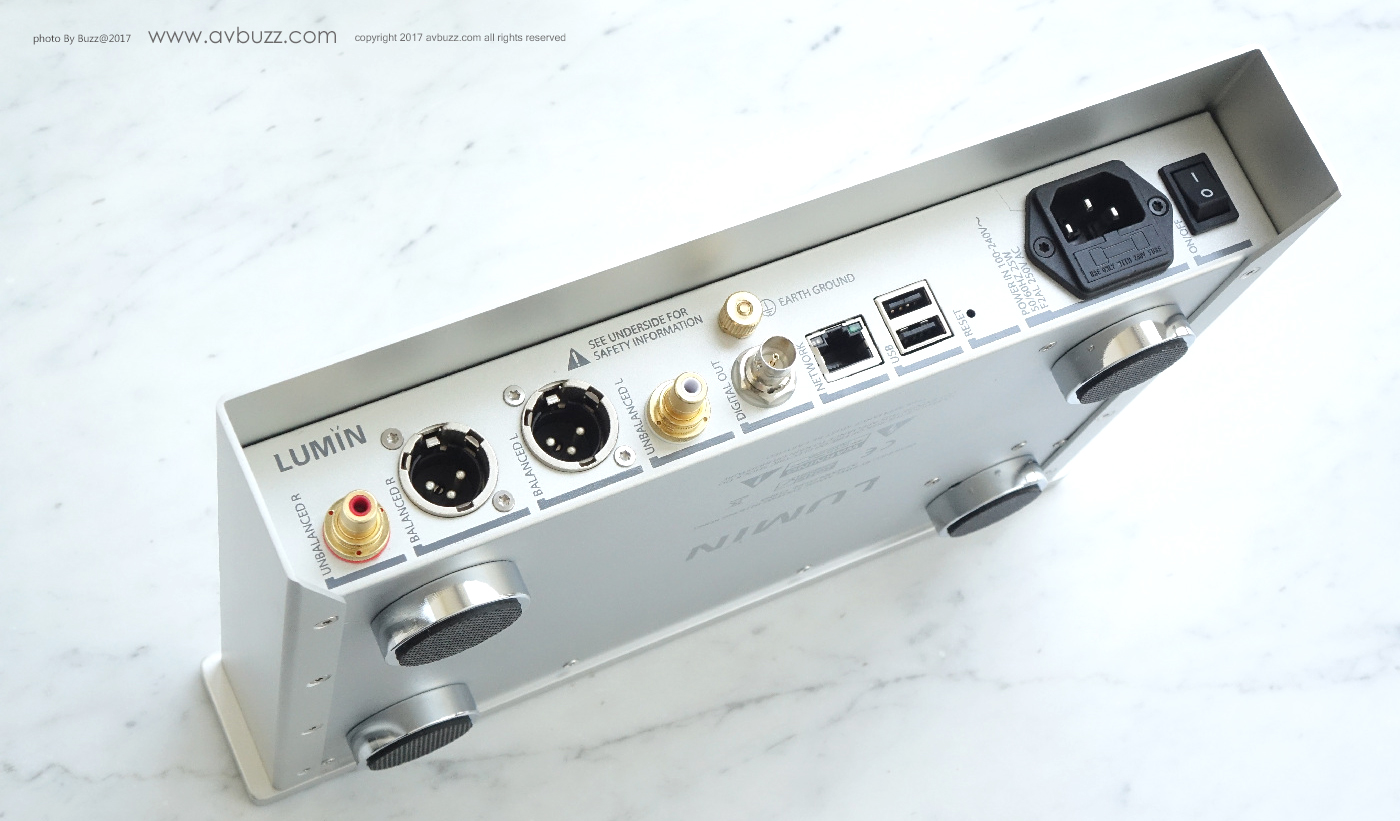

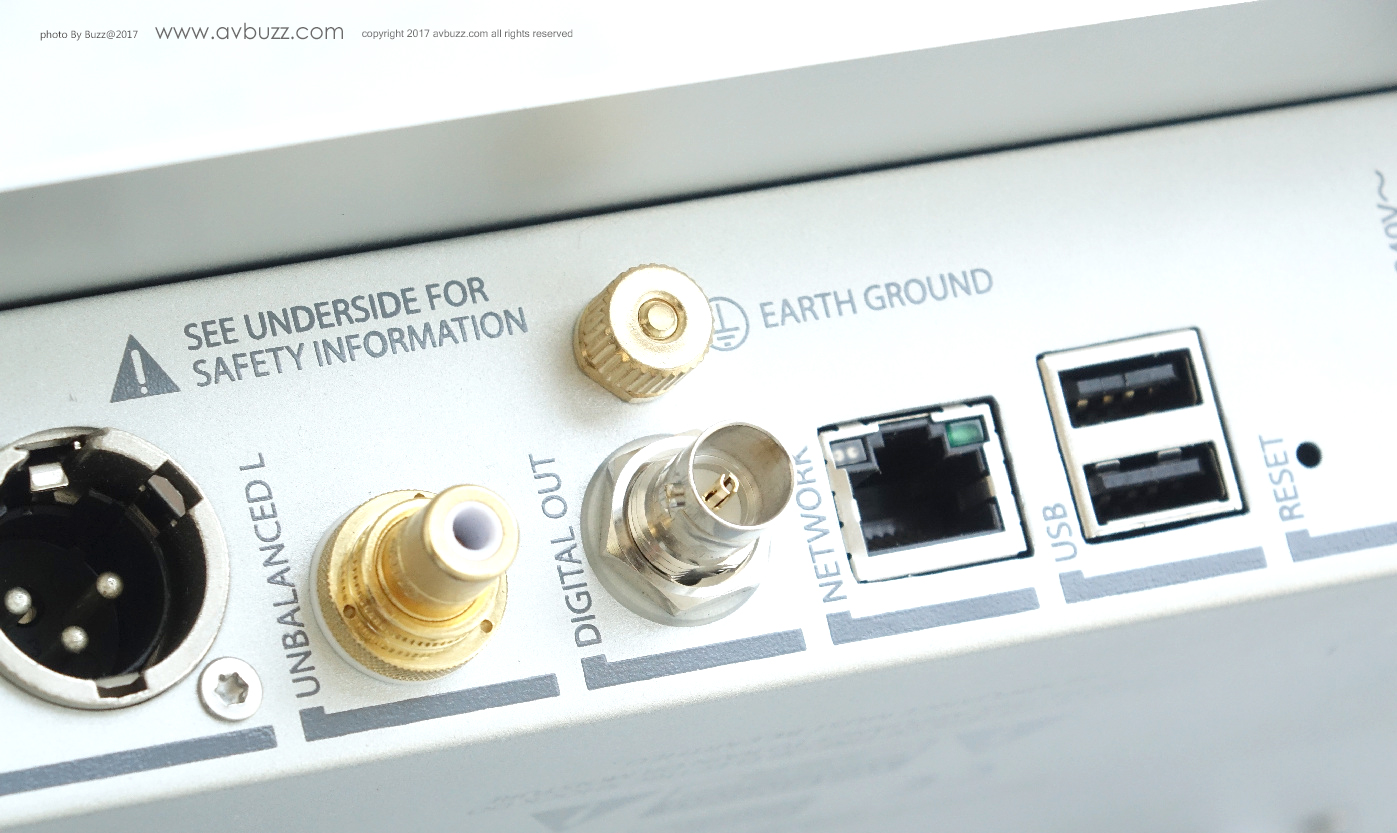

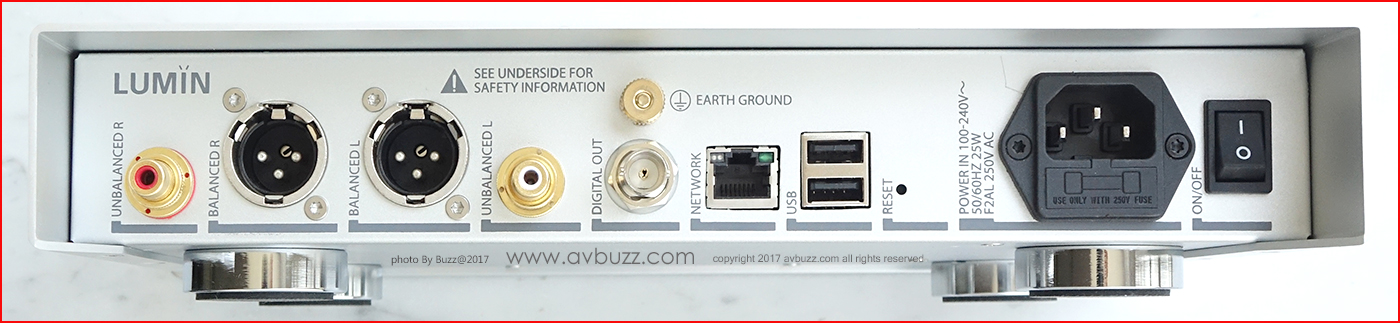

正面看完,看大家關心的背面,由最左手邊的兩組模擬音頻輸出,與前作是一樣,來到位於中間的唯一數碼輸出,同樣是 100% 遺存的 BNC 接頭,接下來的LAN 線接位,與兩組方便用家接上外置硬盤的USB接頭口,都是與前作一樣,沒有加多也沒有減少。所以左手邊可以說是沒有變過,但看到最右手邊的電源位置,可就變化得大,附上電源開關鍵的 IEC 接口。

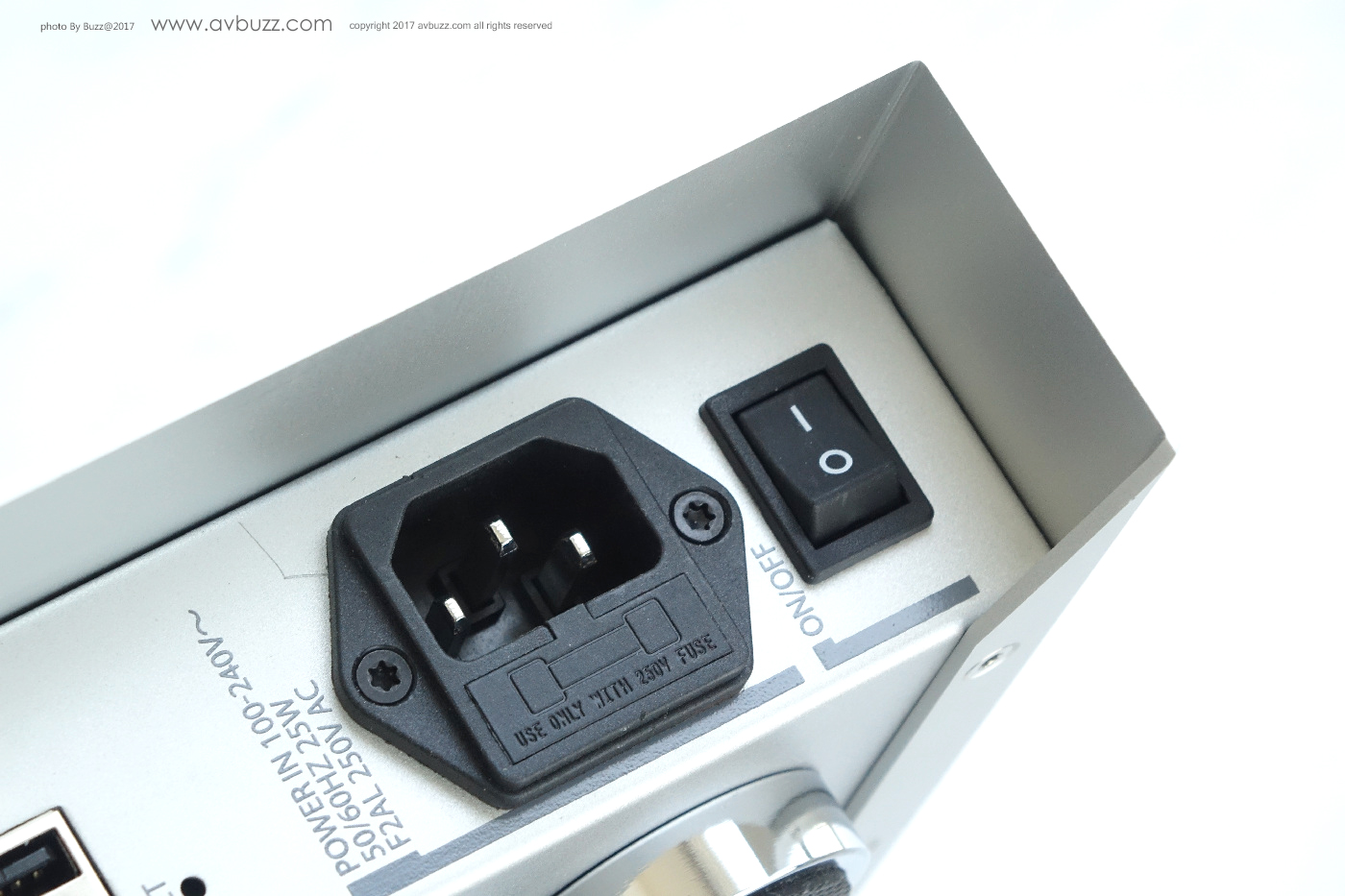

放大看真一點。

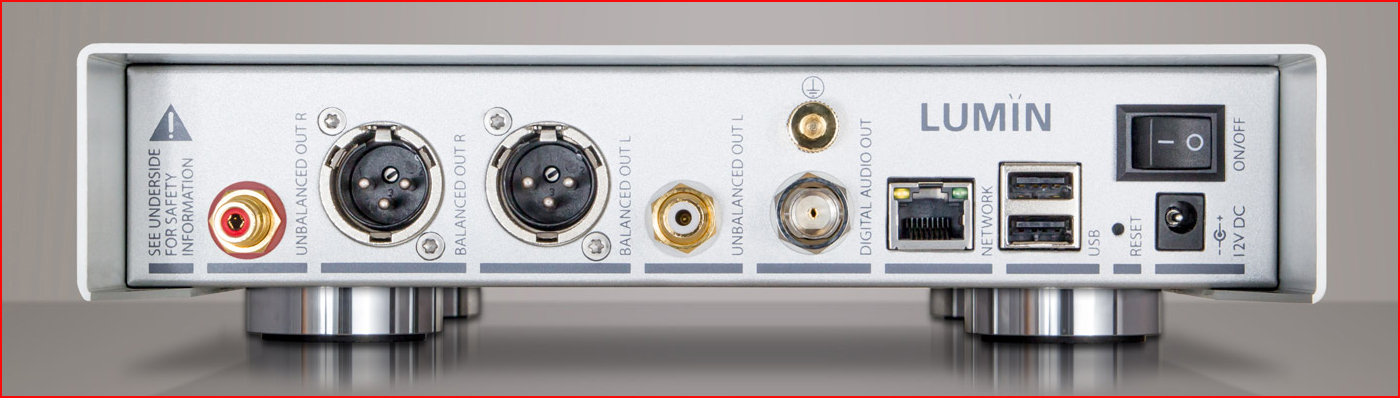

透過以下兩者的比較,上面的是D1,下面自然是D2,兩圖作比較,可進一步了解電源位置所不同,而提升成 IEC 接口,意味著捨棄外置火牛,另一方面,留意到輸出與輸入位置是一樣。

444444445

123333

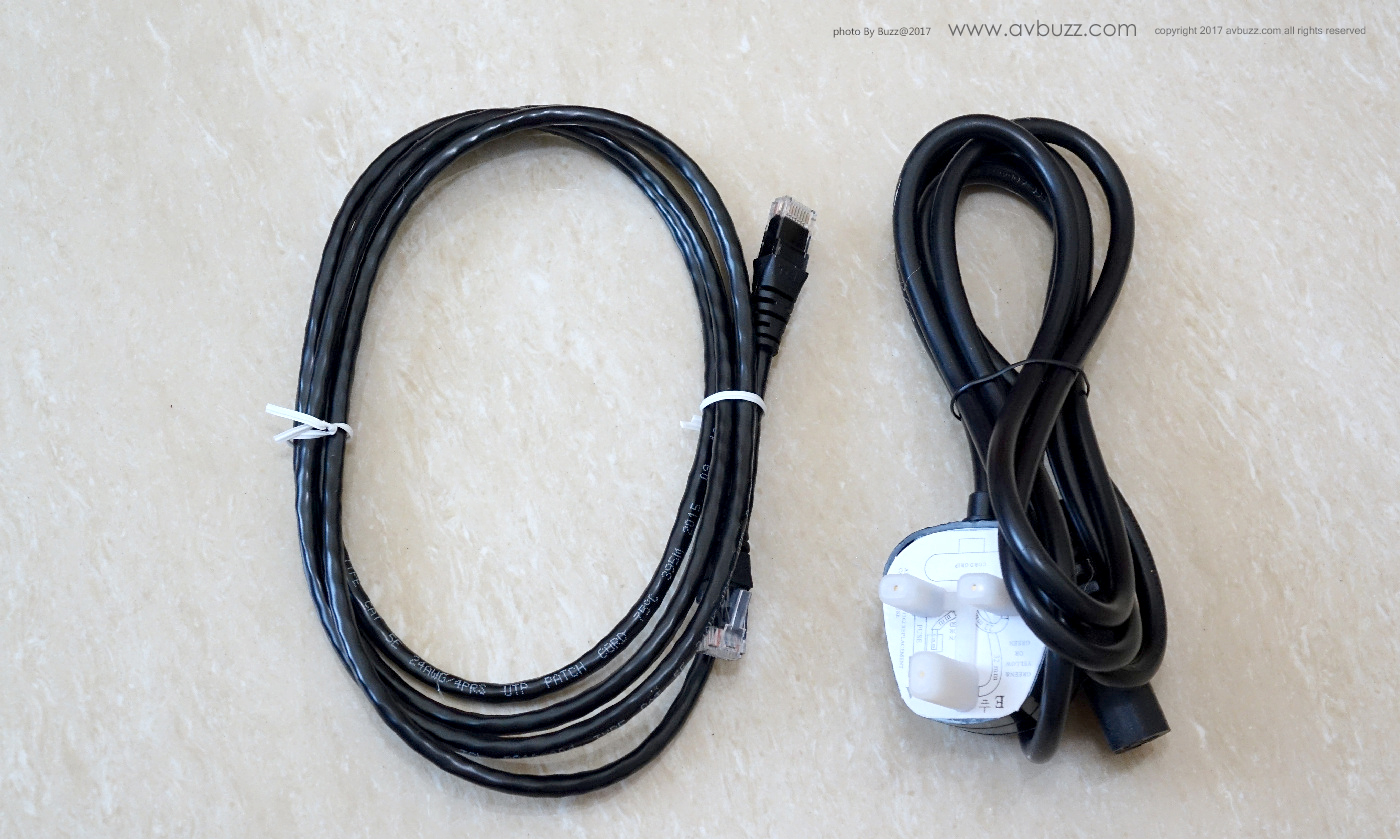

由於電源接口提升成 IEC 接口,跟機附送配件,自然找不到當日跟機來的 12V火牛,但當日與 D1 跟機來的電源線和 LAN線都照舊提供。

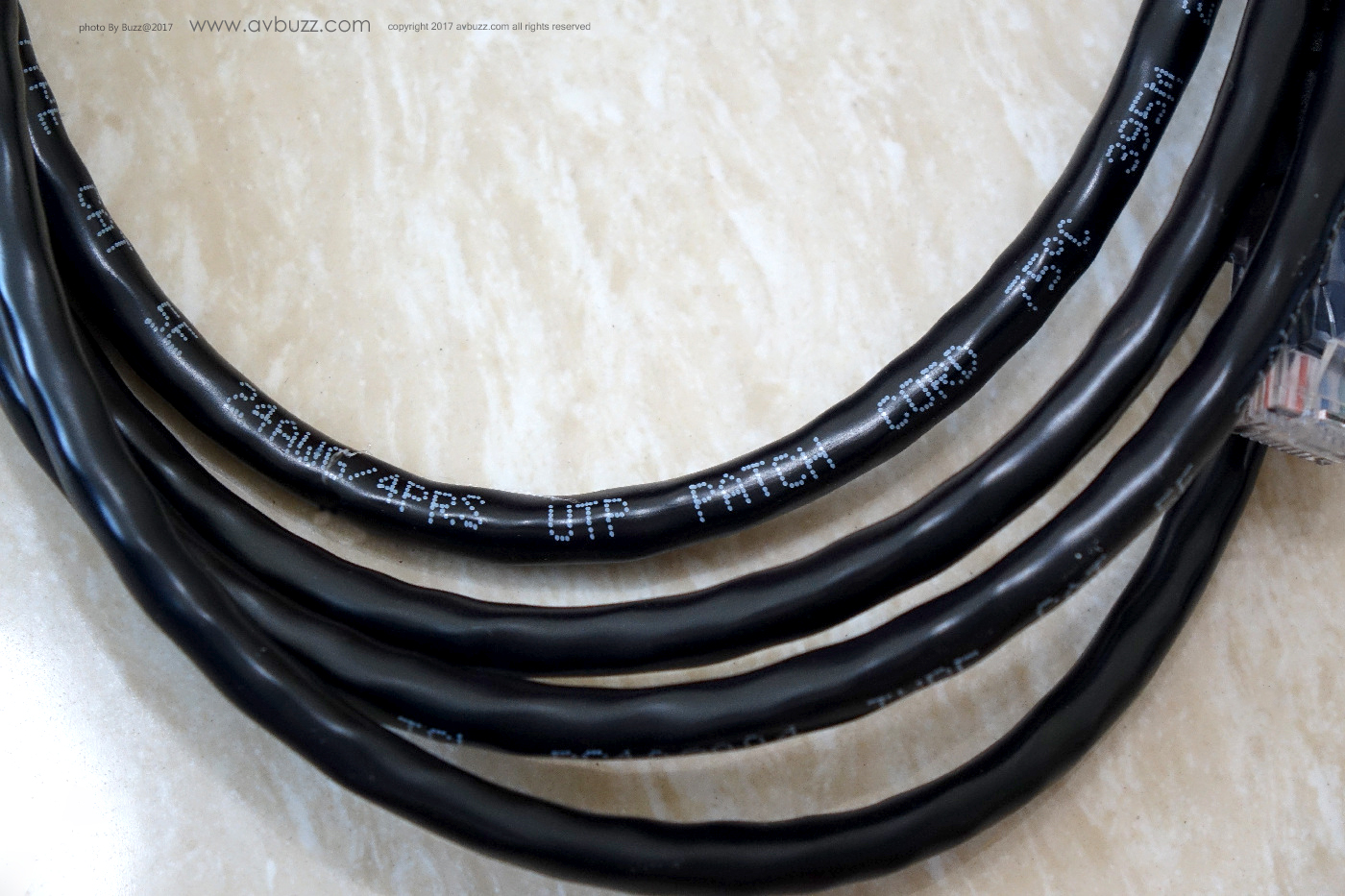

跟機來的 LAN 線屬 CAT 5E 是也。

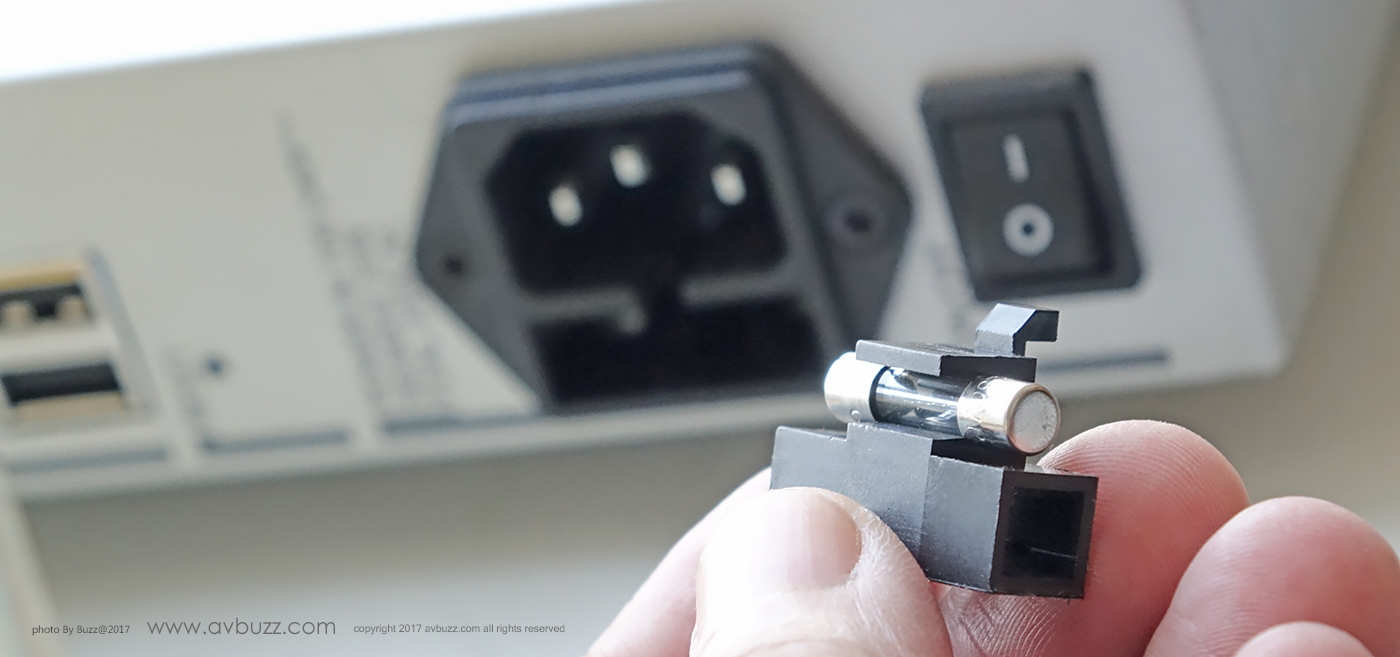

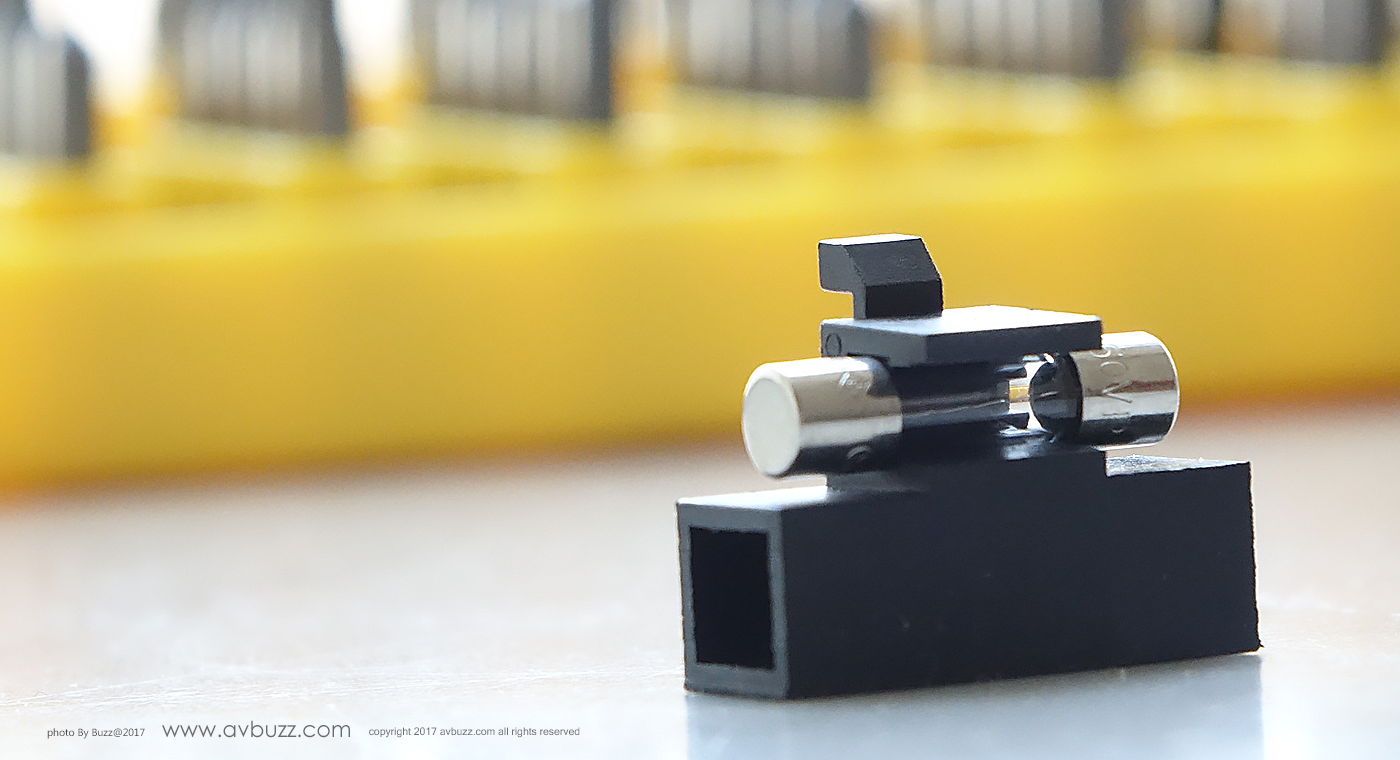

外置式保險絲,方便用戶更換,電源方面,照舊 100V-240V 通殺。


喜歡利用保險絲調聲的朋友,也可以輕易免開蓋替換。

DSC08312

DSC08298

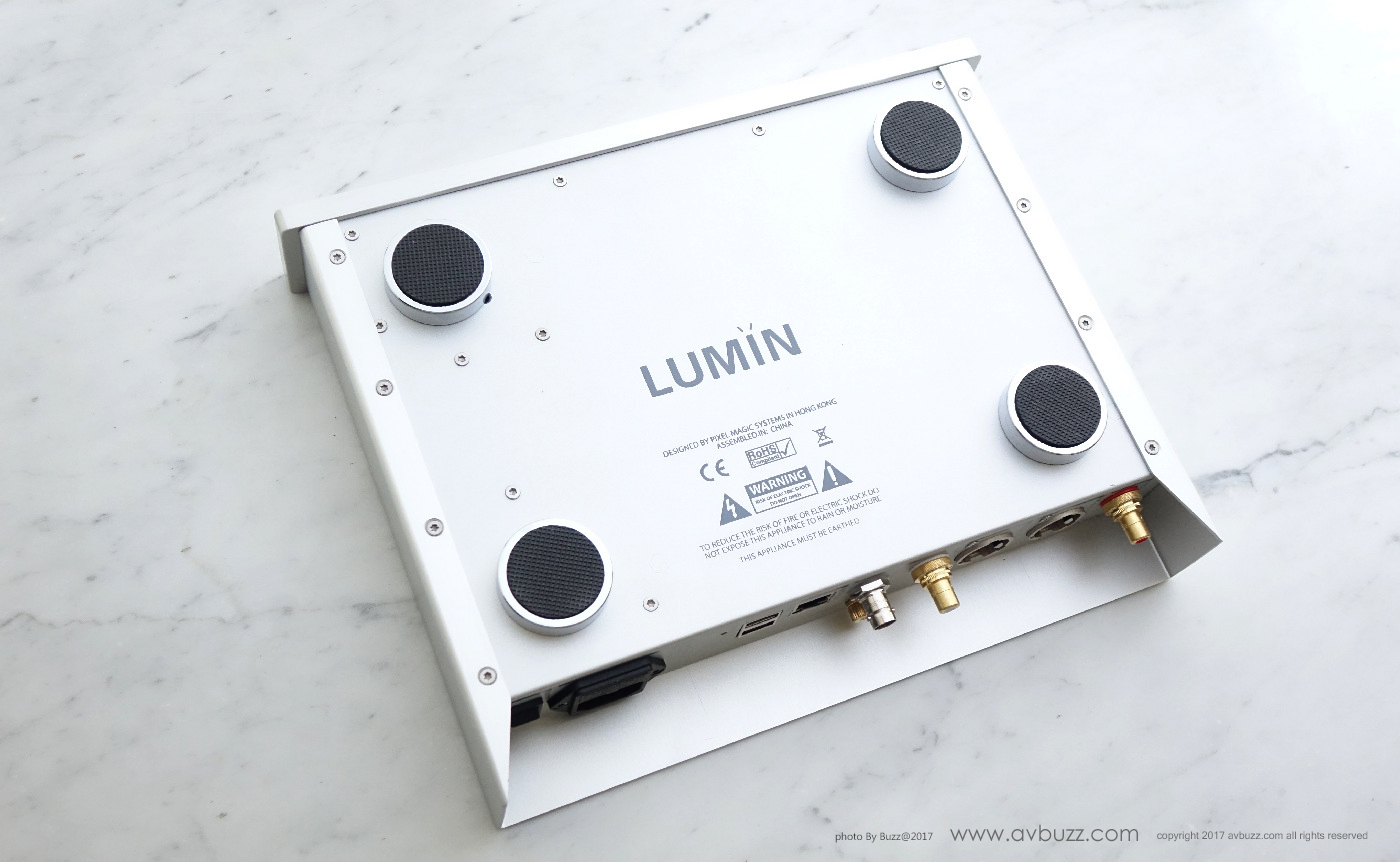

D2 底部位置是如圖所見。

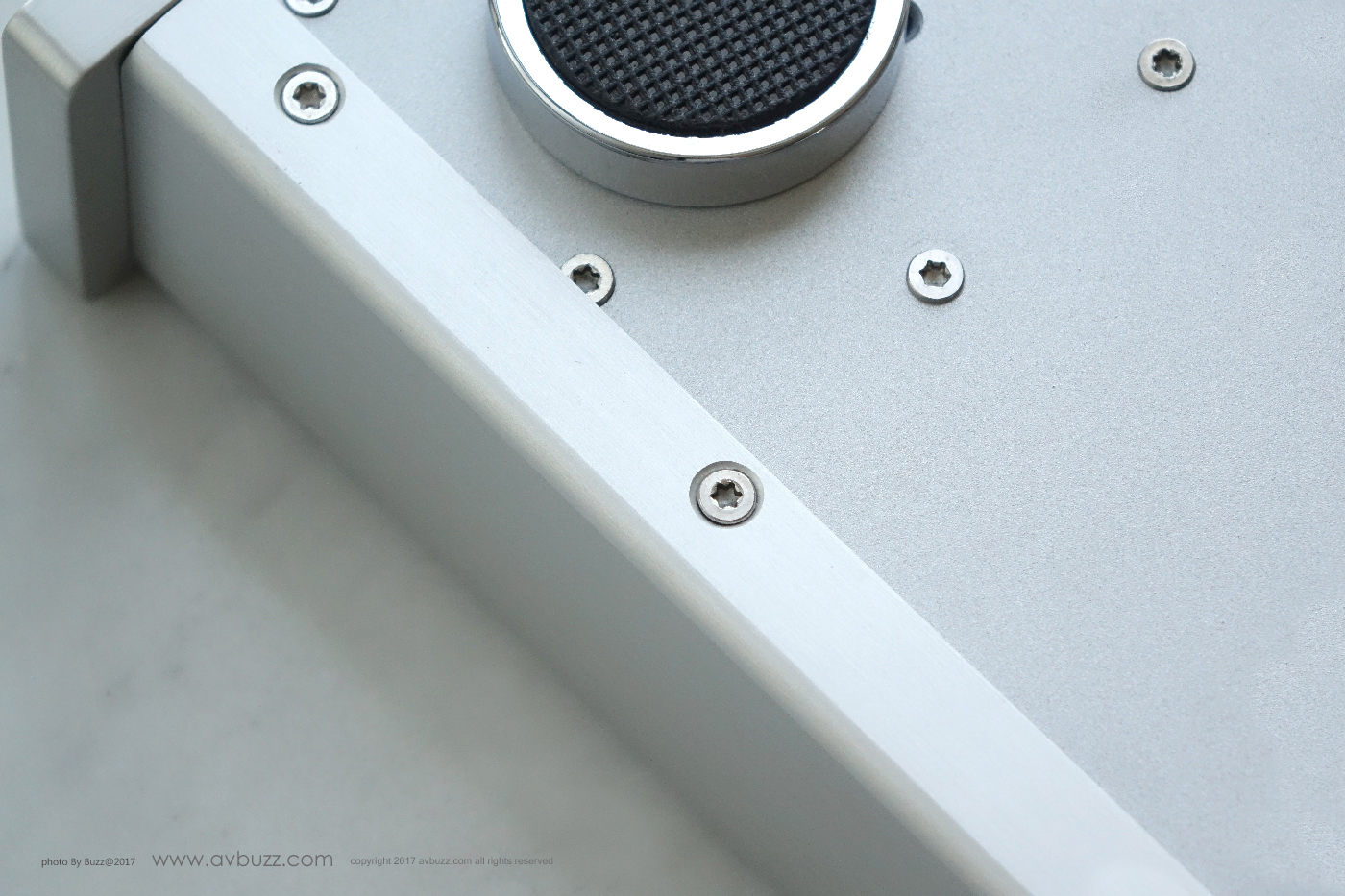

係時候開蓋看看內裡佈局,但先要面對的是……..

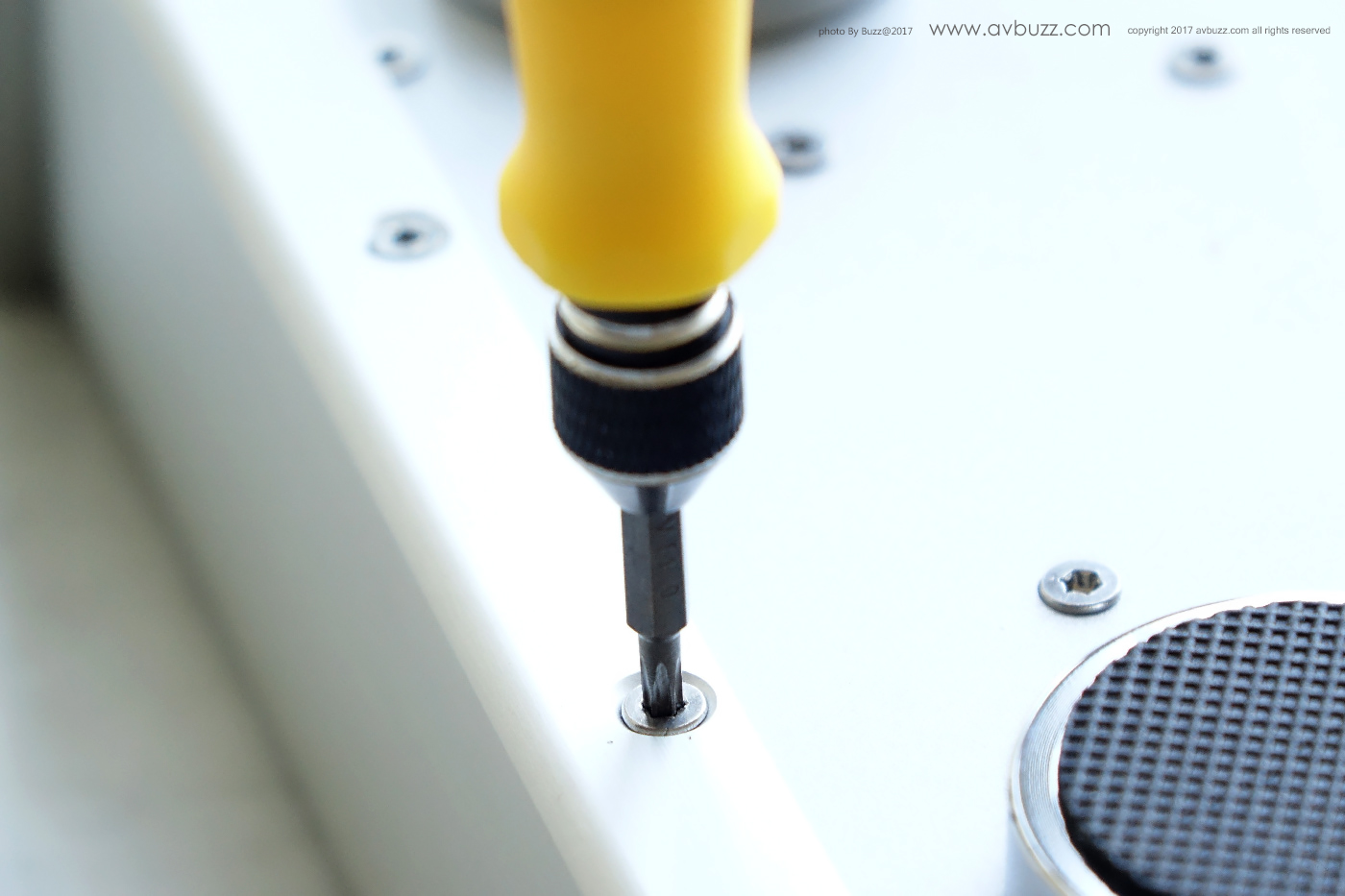

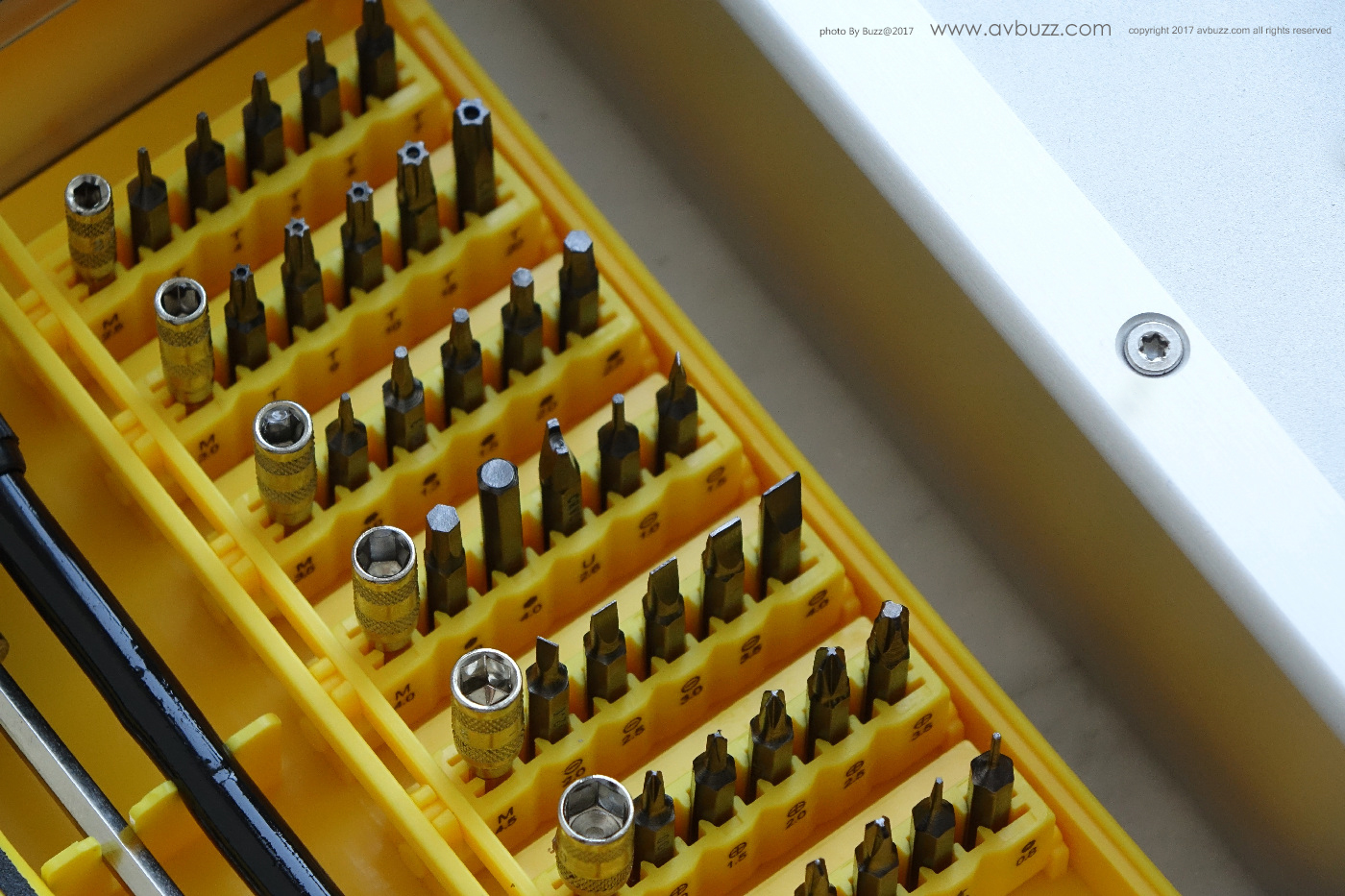

萬幸早前淘過有關工具,未知今次是否用得著呢?


在其中一款找到配合的工具了。

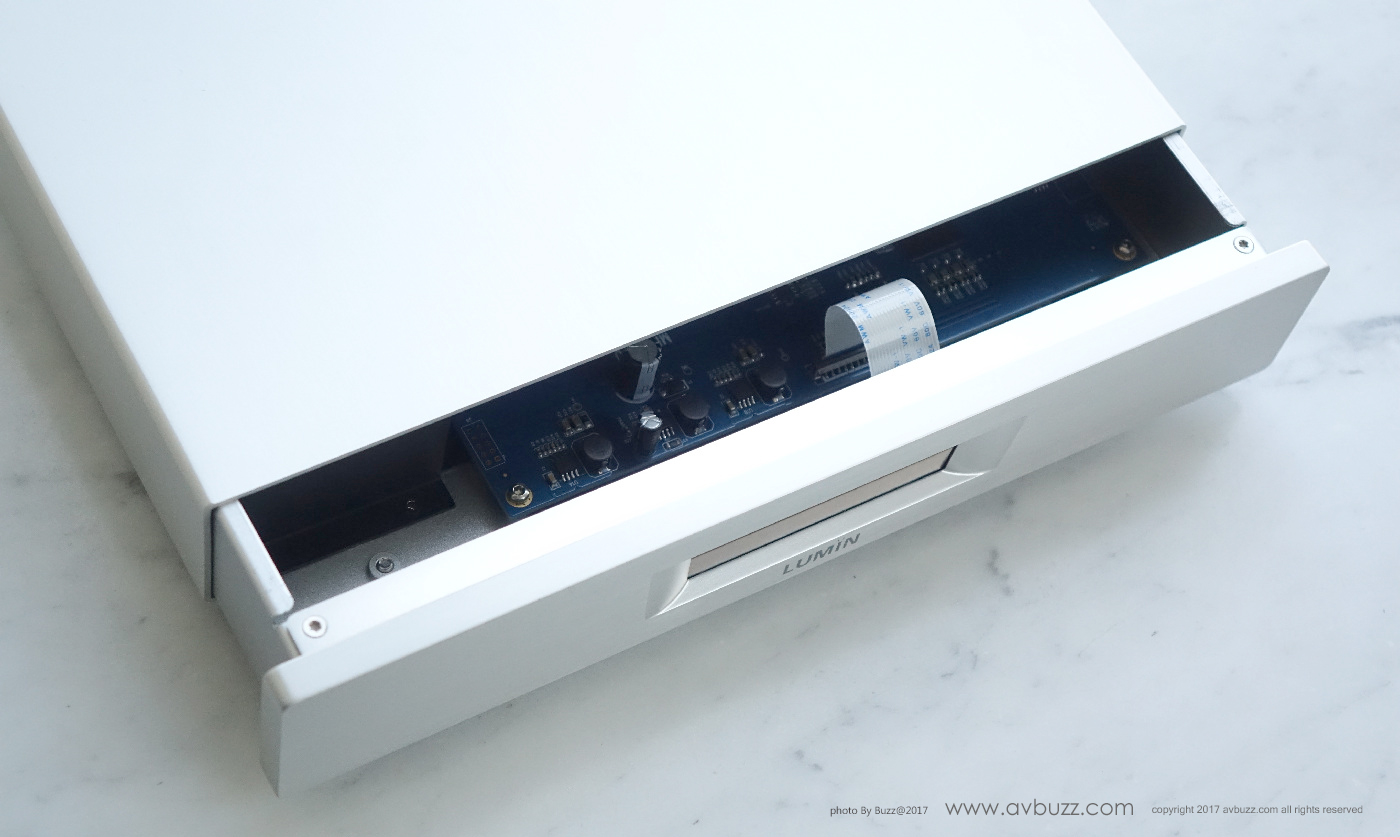

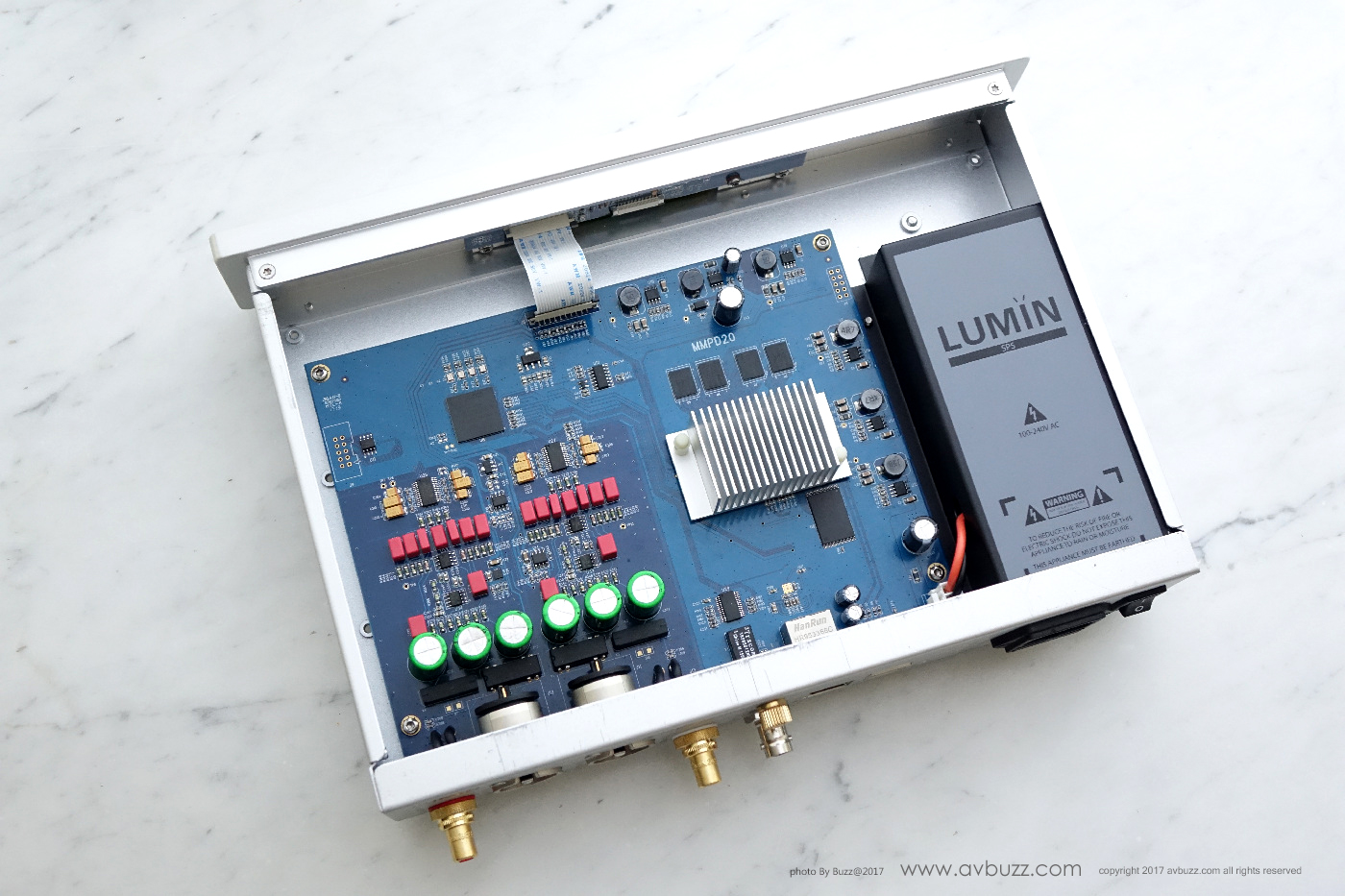

鋁蓋被打開了。


DSC08330

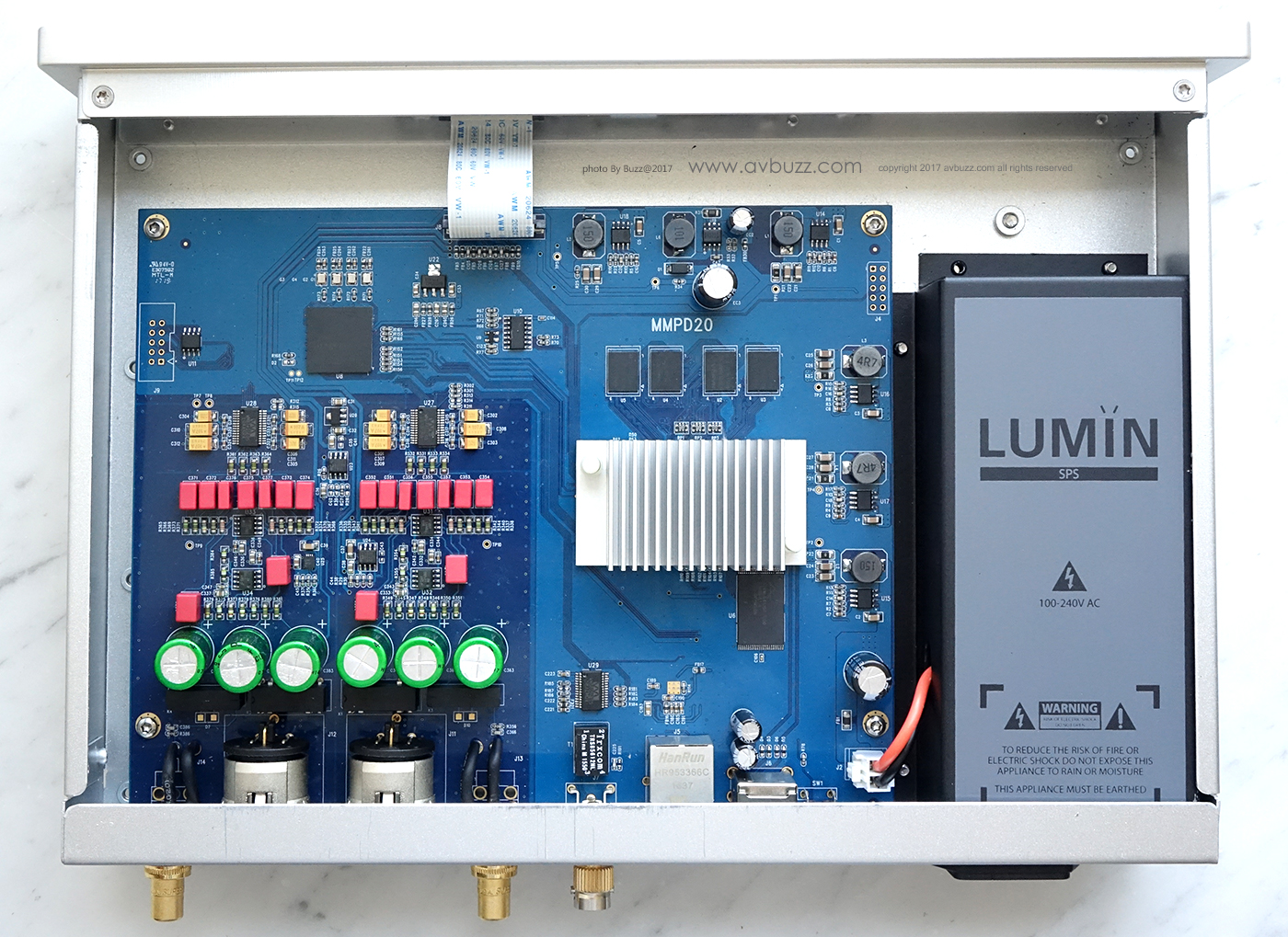

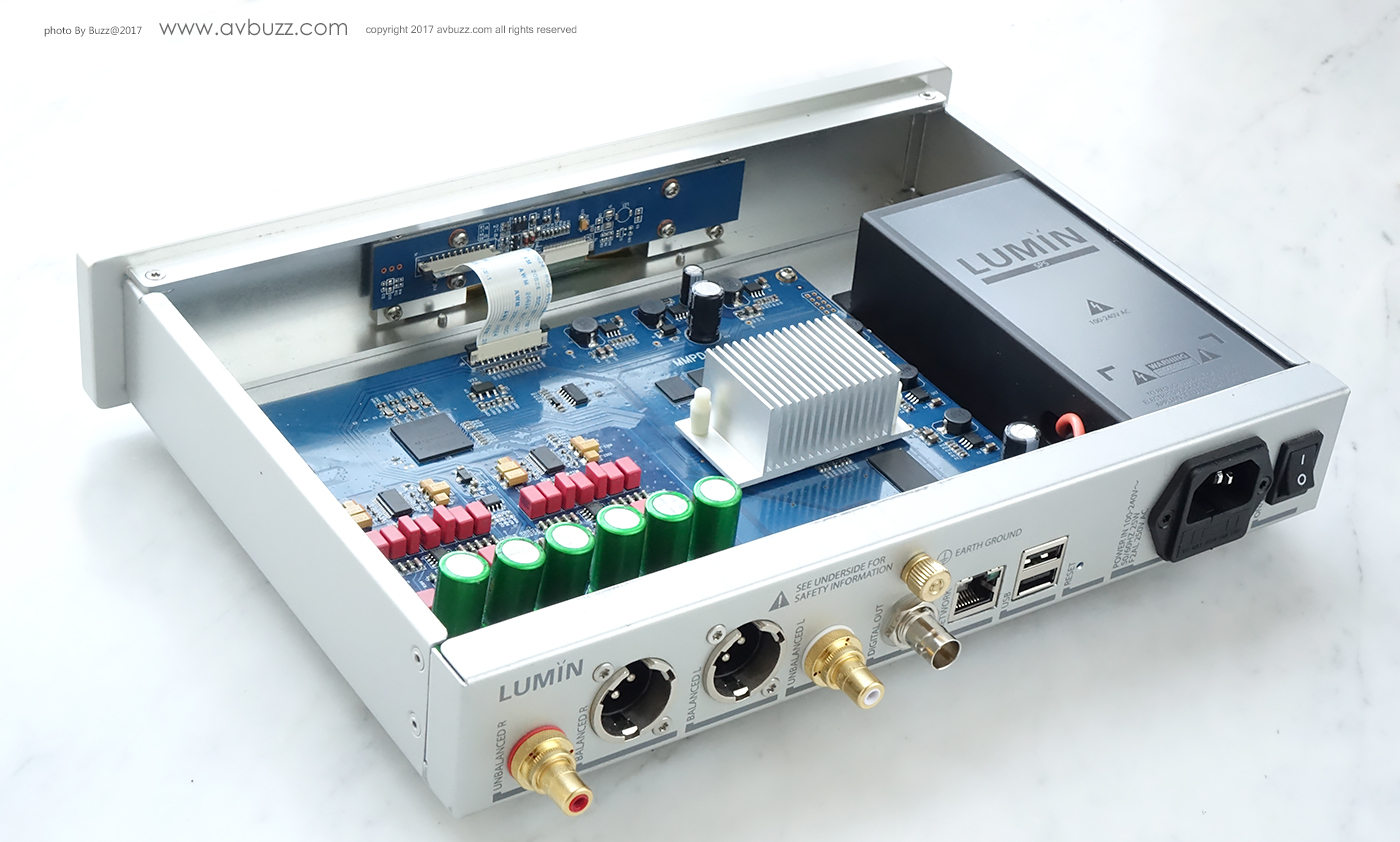

除了機身闊度由 240mm,增長到 300mm,最大外觀不同,就是右手邊電源供應位置,可見有 LUMIN 字樣的蓋封閉著。

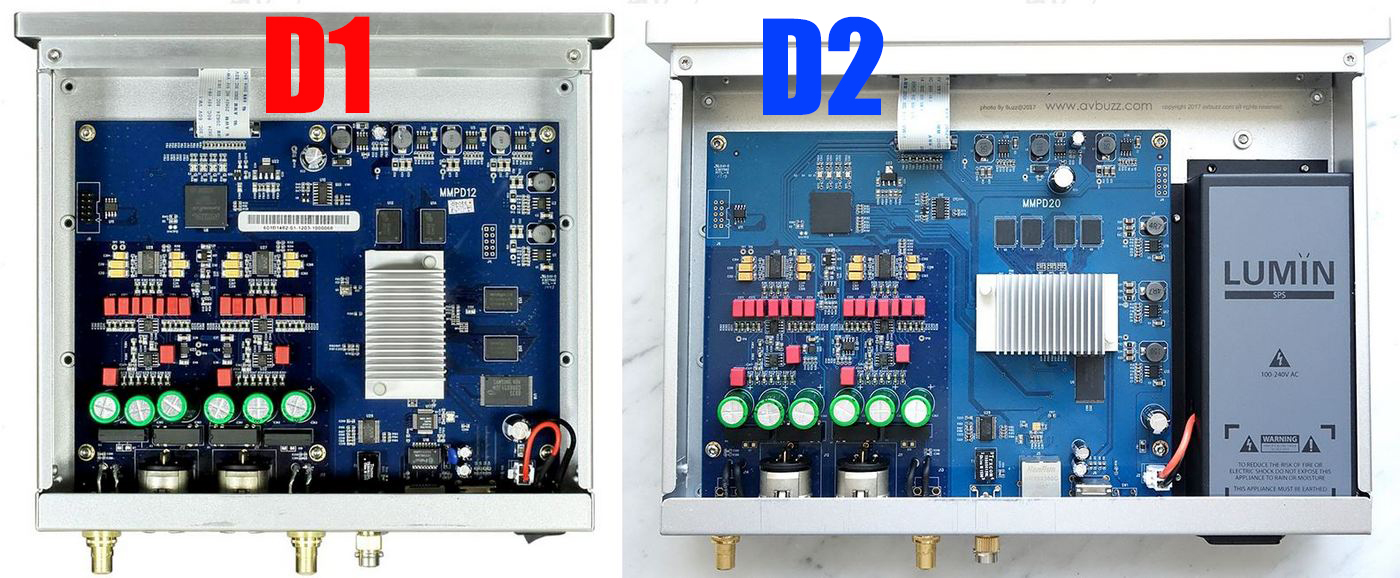

透過下圖的比對,可見兩者不但電源部份不一樣,還有全新設計線路版,尤其右手邊屬全新改良設計線路。
333333333


放大D1 看看吧。

9098


再放大D2一看吧。

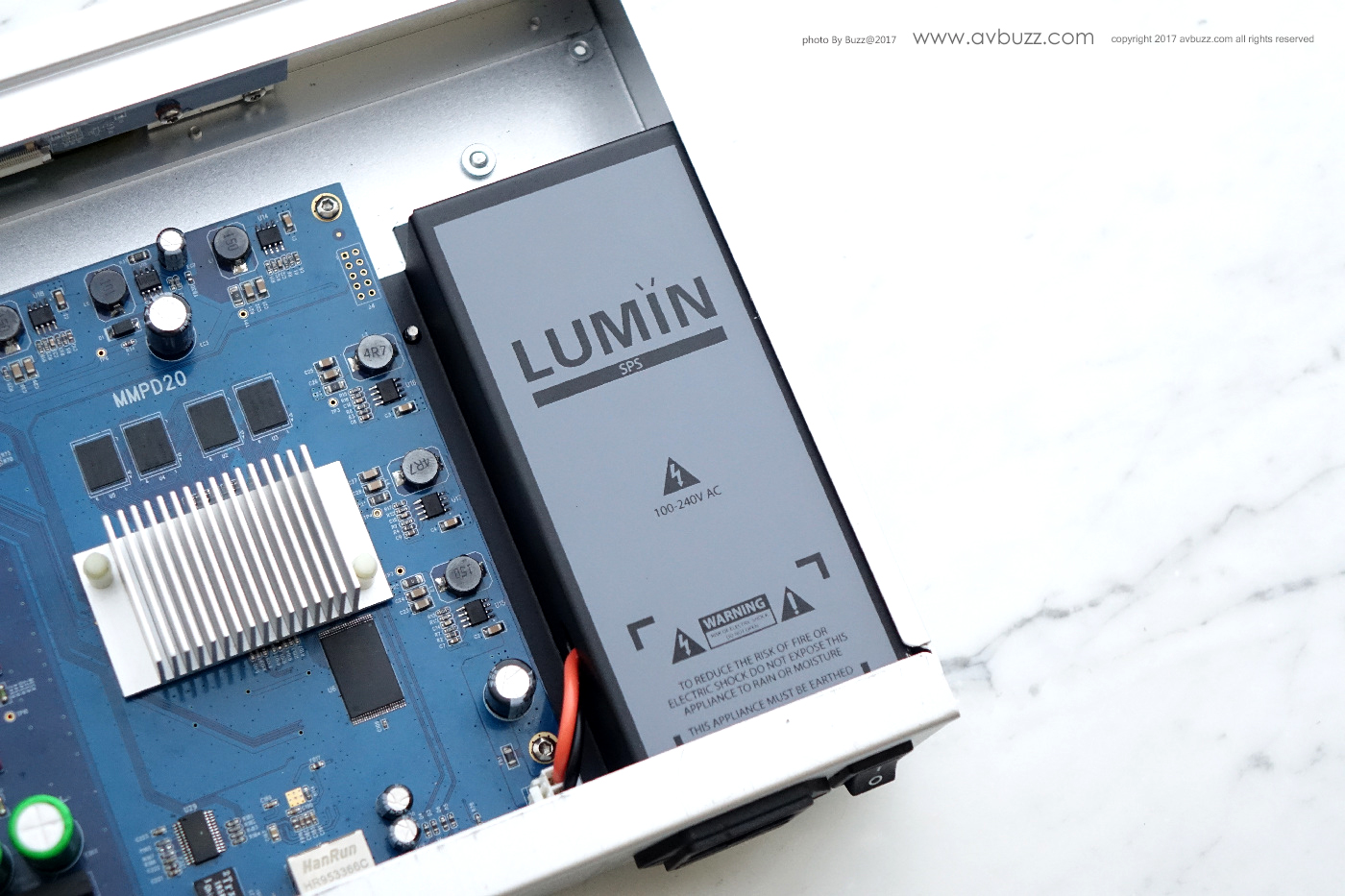

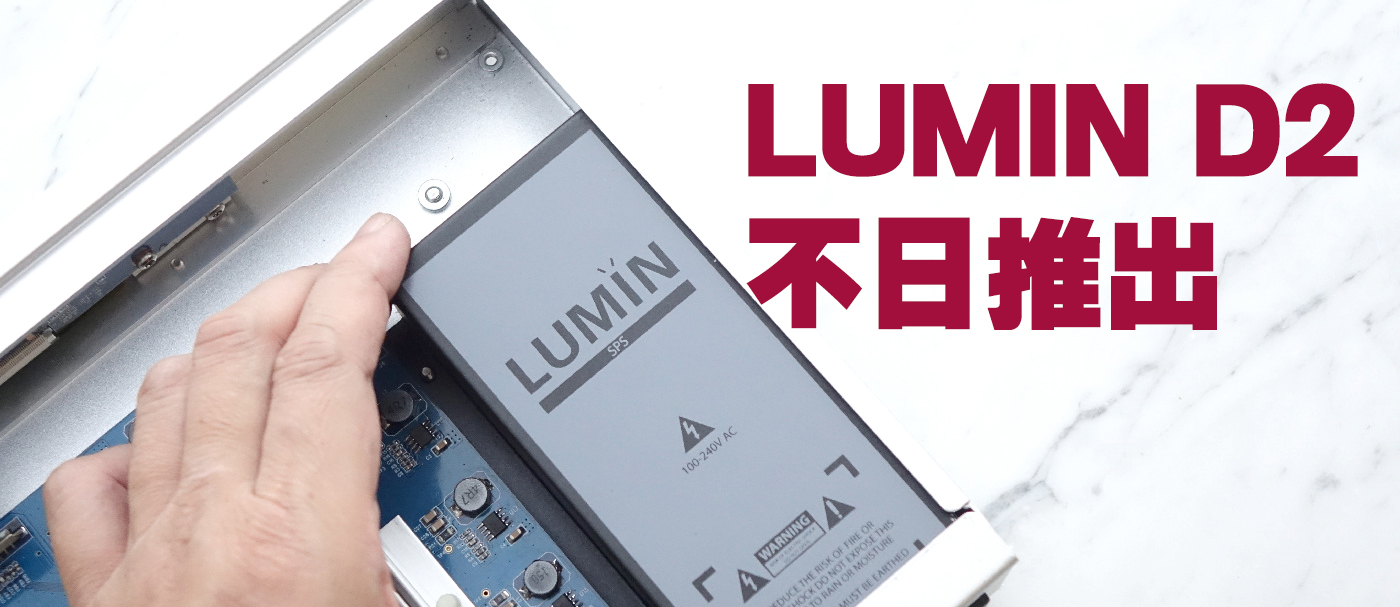

在 LUMIN 徽號下,可見到 Switch Power Supply ( 交換式電源供應器 ) 縮寫,對 D2 提供低壓、穩定性較佳直流電源。

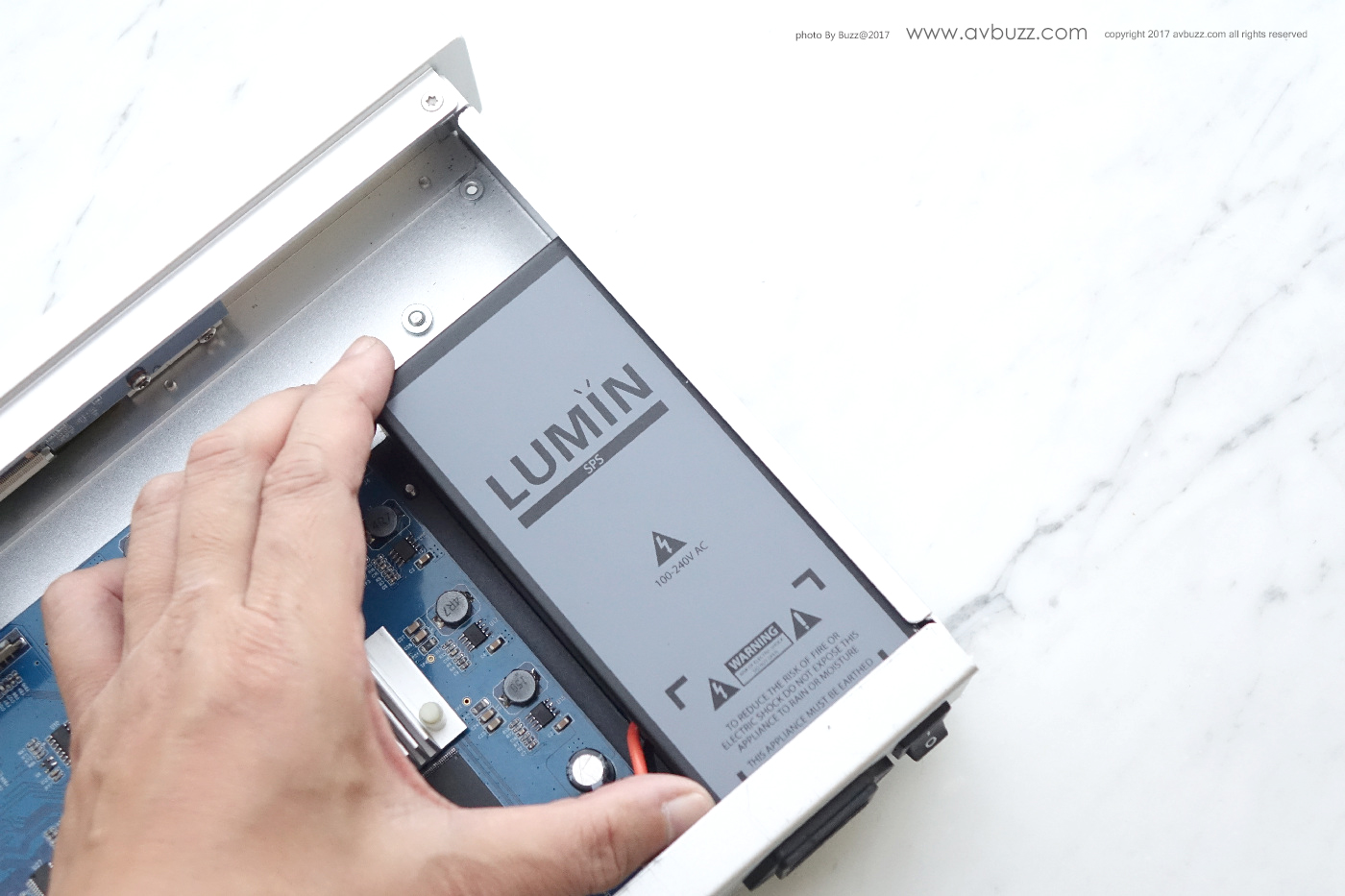

透過手的比例,可大約猜想到實物大小。

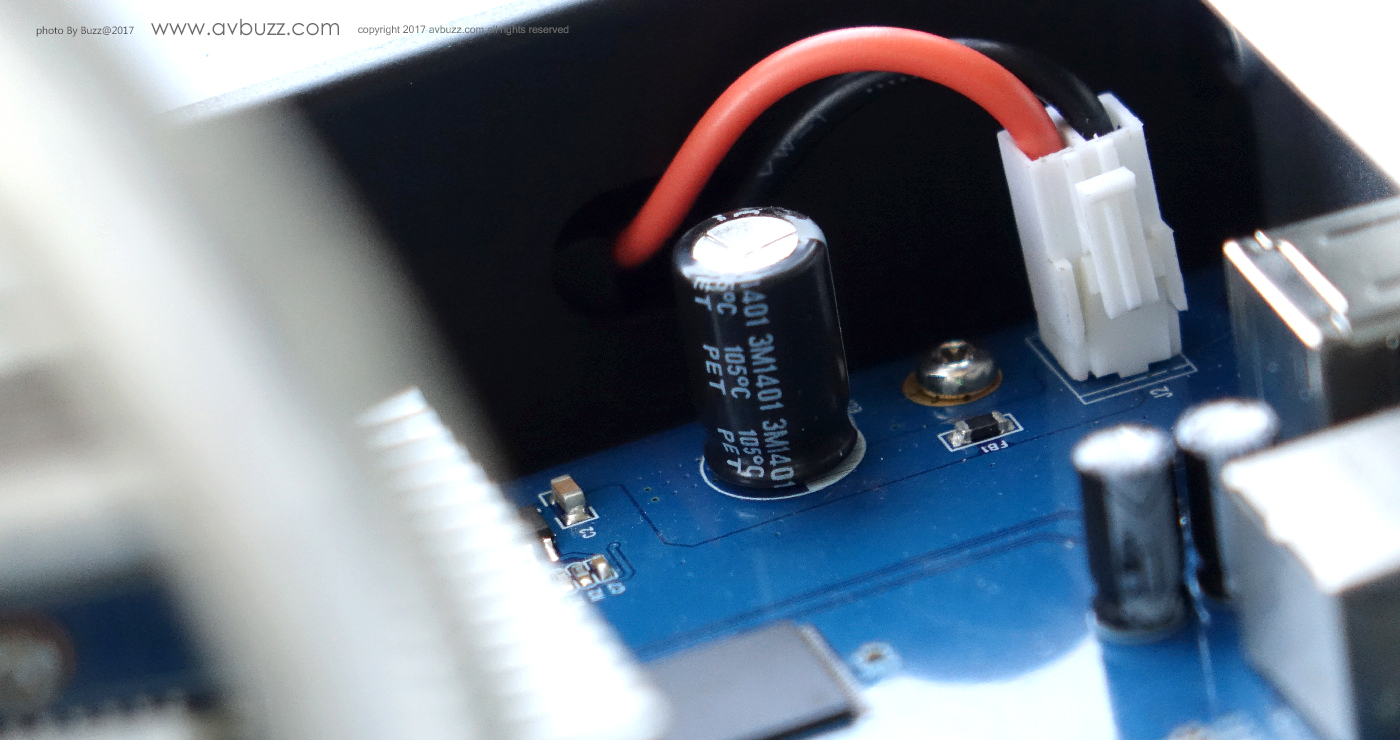

火牛接到底板的狀況。


在D1體內,每聲道用上一粒的 Wolfson WM8741 DAC 晶片,照舊用在D2身上。

DSC08292

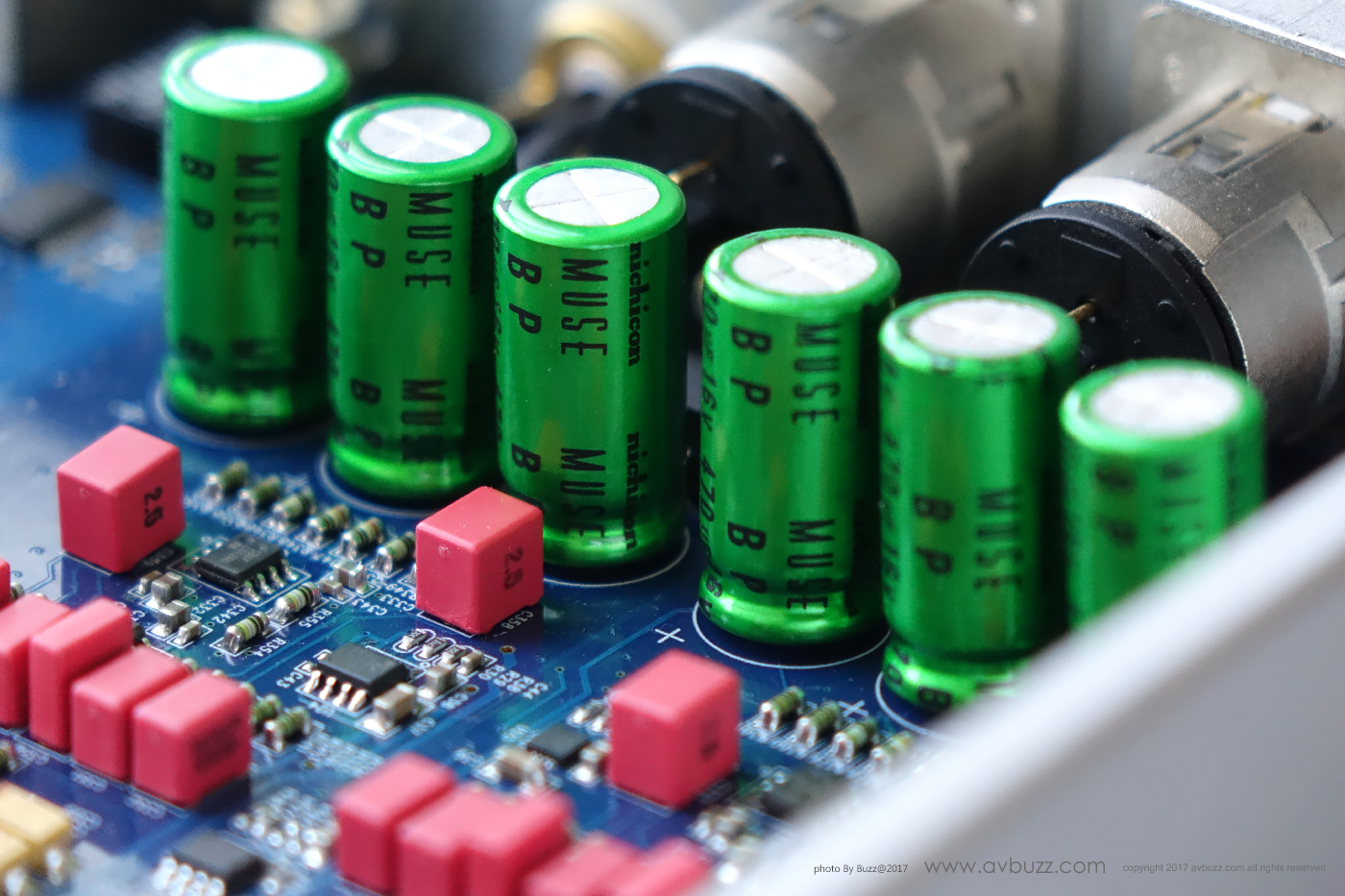

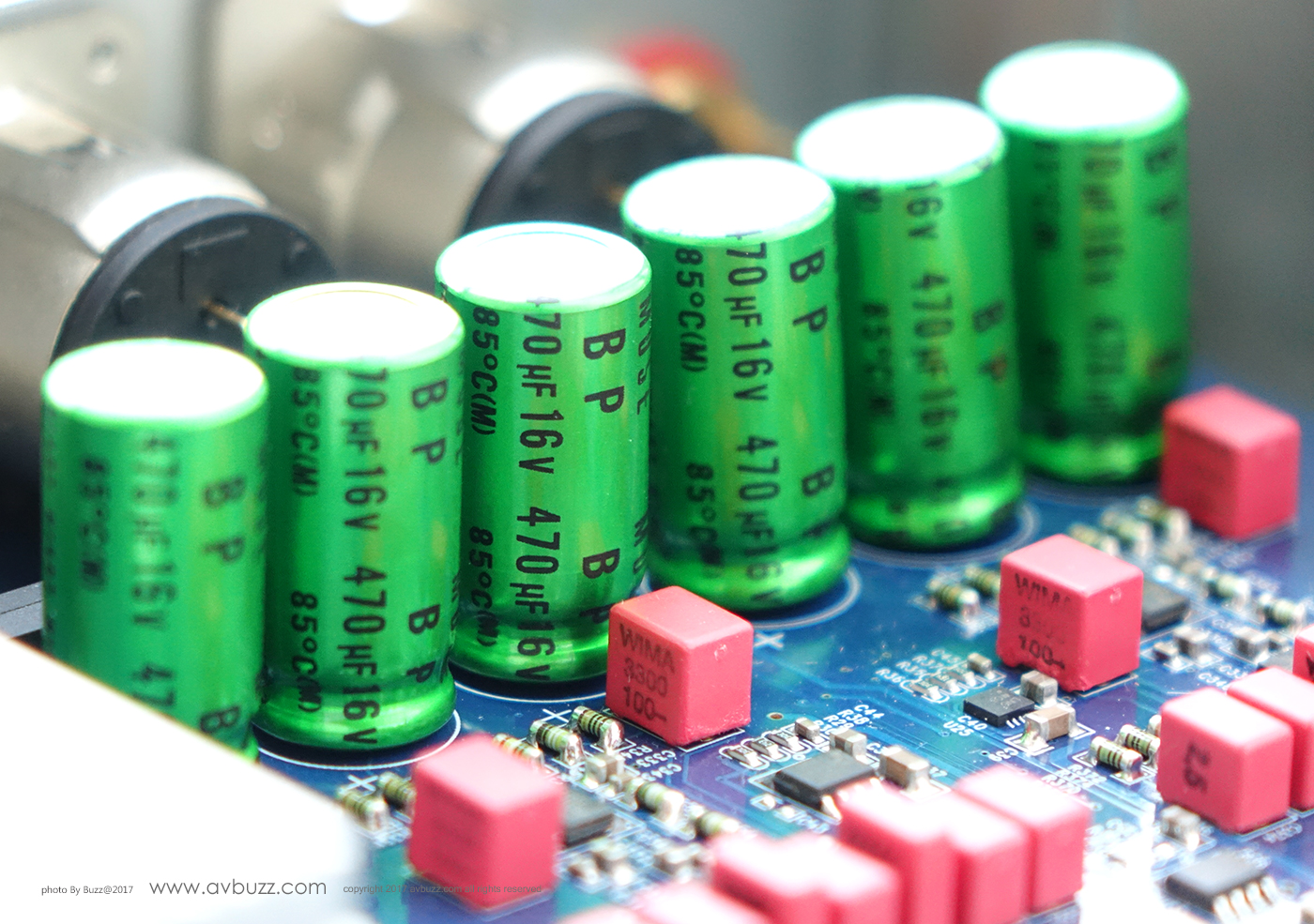

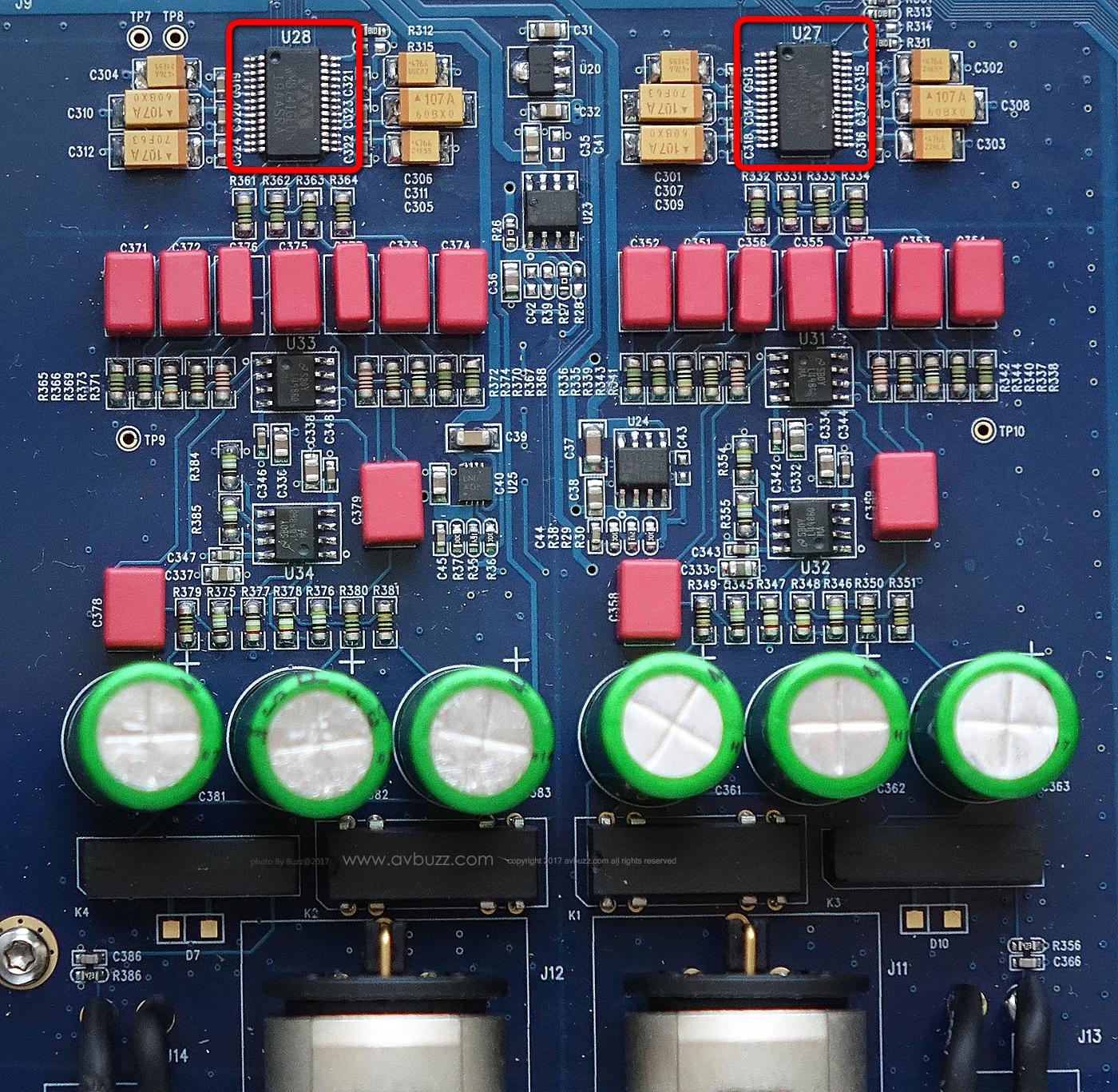

下圖為D2 負責模擬輸出的全平衡線路設計板,在相同位置上,同樣可見到一左一右,各一粒的 Wolfson WM8741 DAC 晶片。

1DSC08104

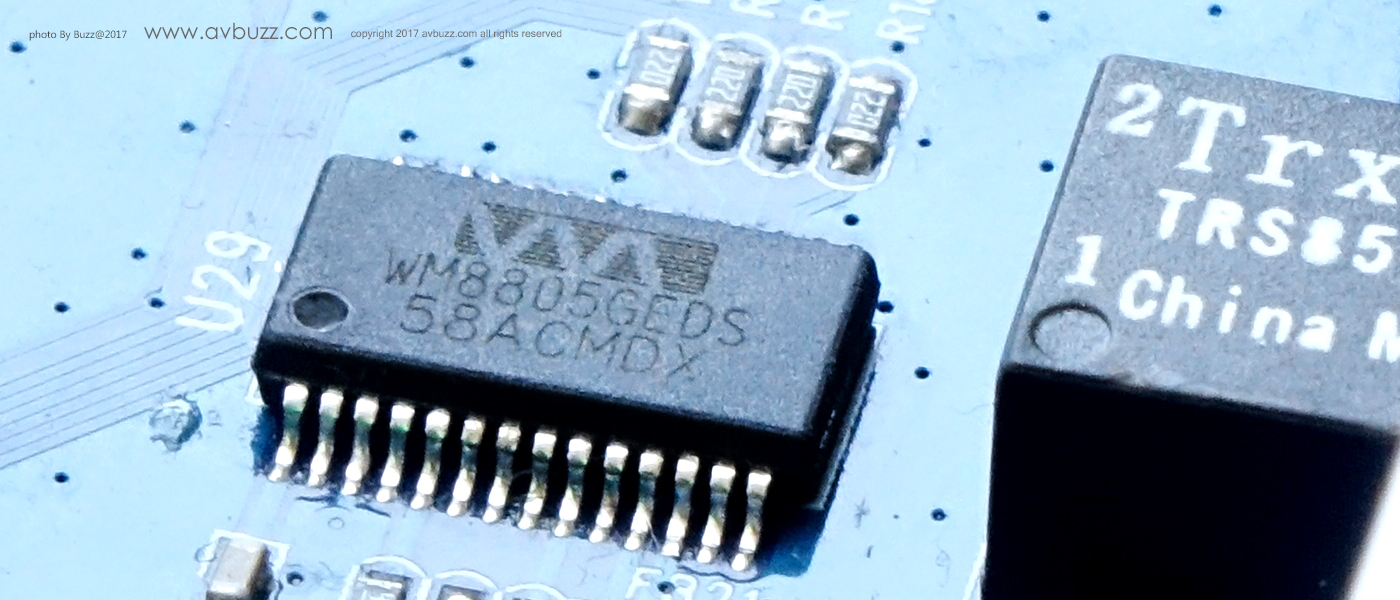

由於我主要接上  Wiess 202U 身上的 S/PDIF,所以很關心這部份零件質素,在 BNC 接口背面,可見是接上具有抖動抑制功能的 Wolfson  WM8805  S/PDIF 介面音訊收發器。

DSC08320

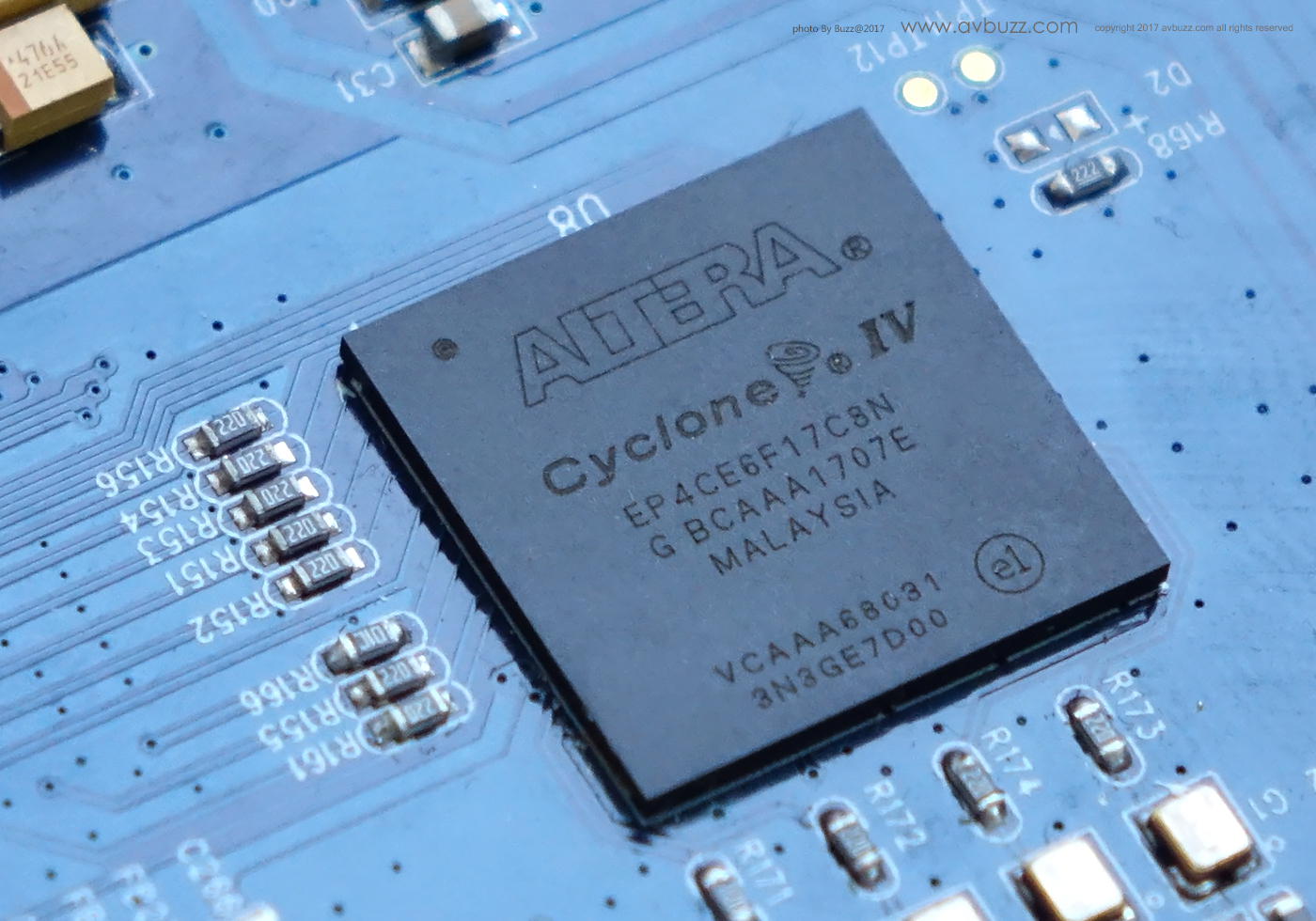

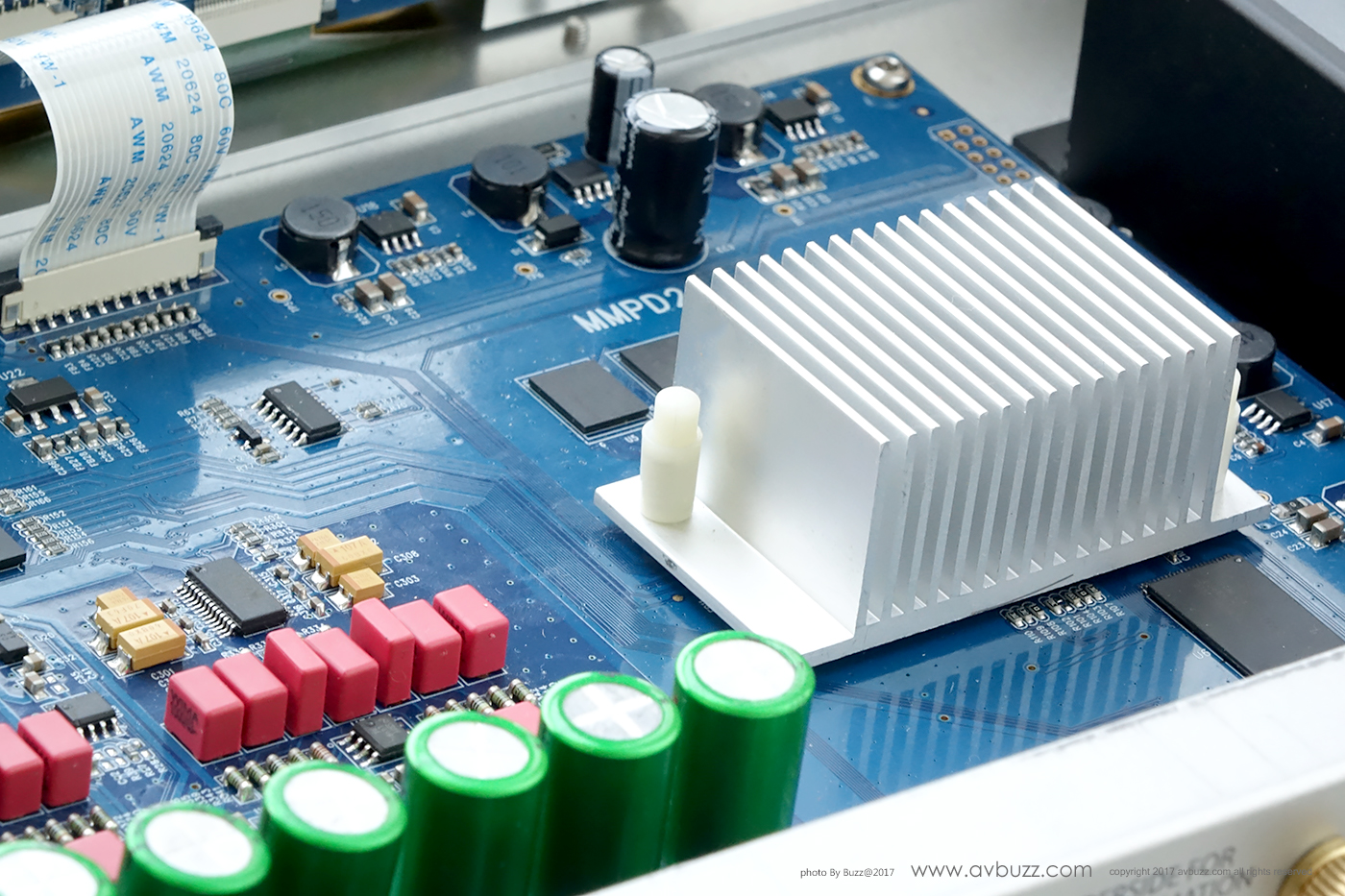

新一代中央處理器,比上一代處理速度更快,但官可未有透露是何品牌型號。

DSC08333


其他零件如下分佈在 D2 底板上。


下集會跟大家分享 LUMIN D2 使用感受。

按我續看下集

DSC08339



DSC08319
