劏開 UDP-205

發佈日期: 2017年 05月 11日

圖 / 文 : 巴斯


售價 $12,699 港元,Oppo 旗艦級 4K UHD BD UDP-205,於 5 月 15日正式發售。擁有兩路ES9038PRO SABRE DACs,獨家定制四核Cortex A-53系統晶片OP8591。HDR視像技術 (HDR10及 Dolby Vision日後固件升級),精確HDMI時鐘重構技術及Jitter Reduction 音頻線路,非同步USB DAC支援高連768kHz PCM及DSD 512,支援4K@60p視頻訊號及4:4:4超廣色域空間,環牛變壓供電,採用高級音頻電容並配置耳機功放,今集和大家解剖一下內部結構。

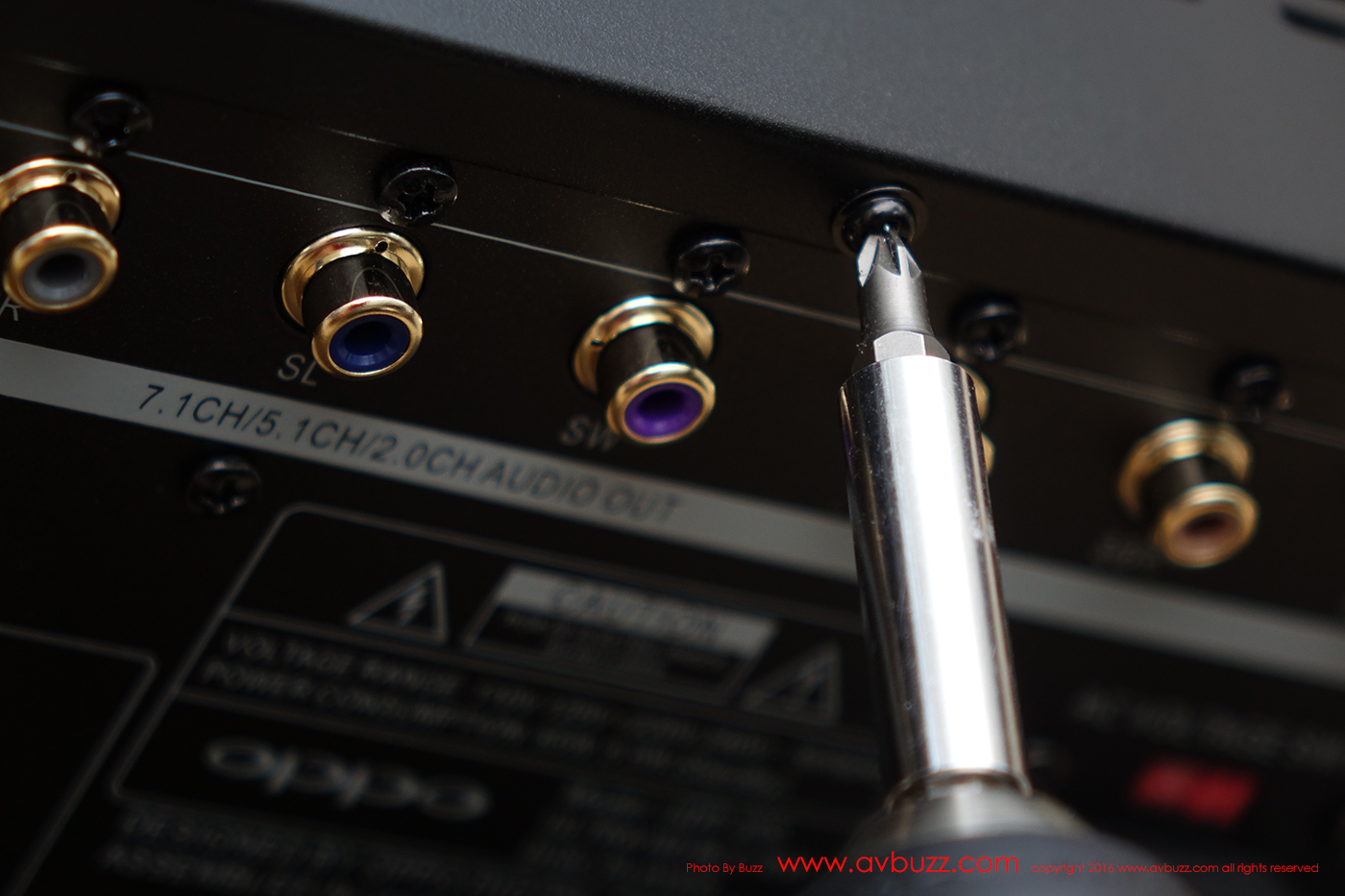

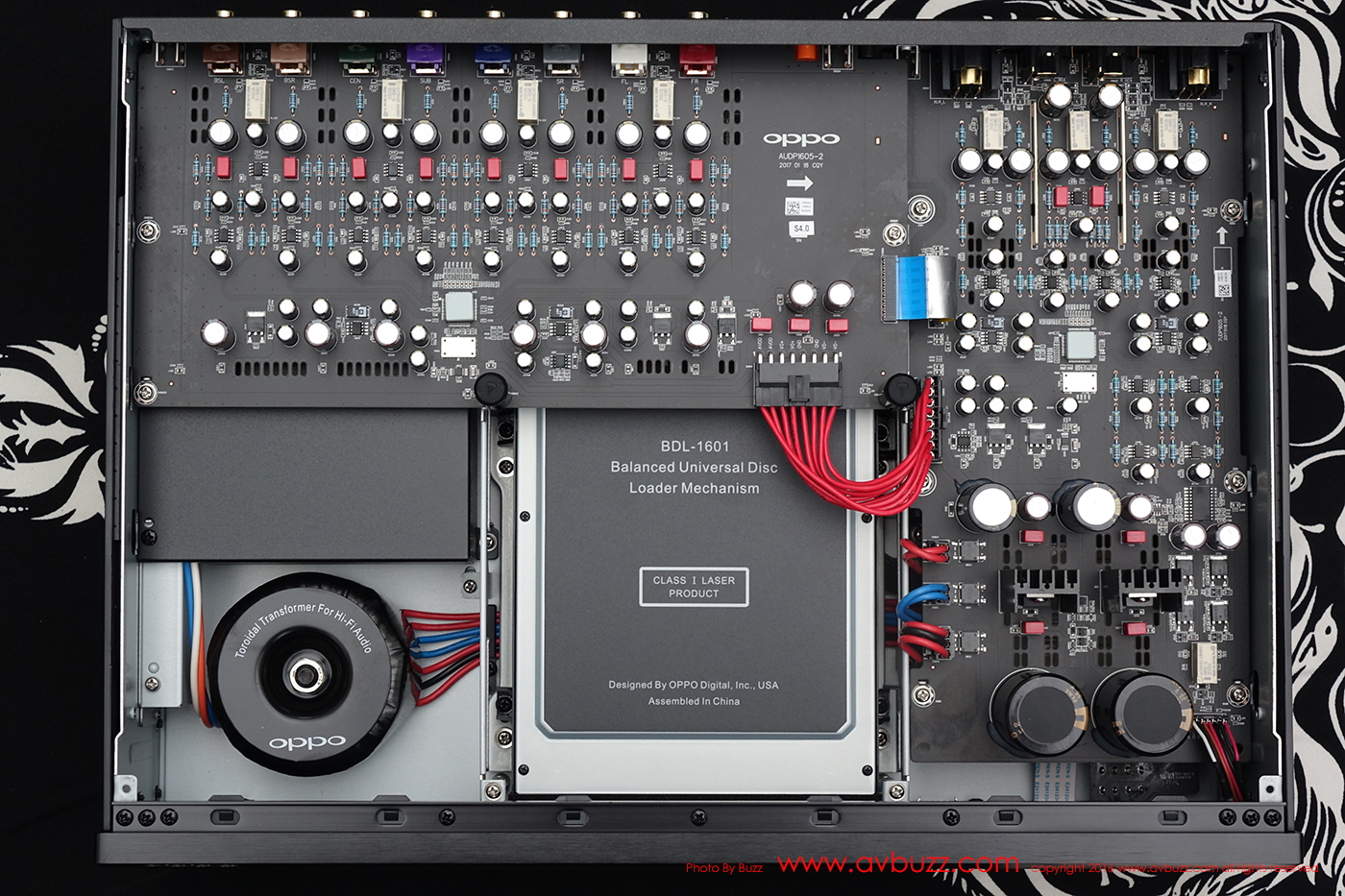

開蓋後的 UDP-205 樣子,近日大家都見過很多次了吧。


雙頻 Wi-Fi

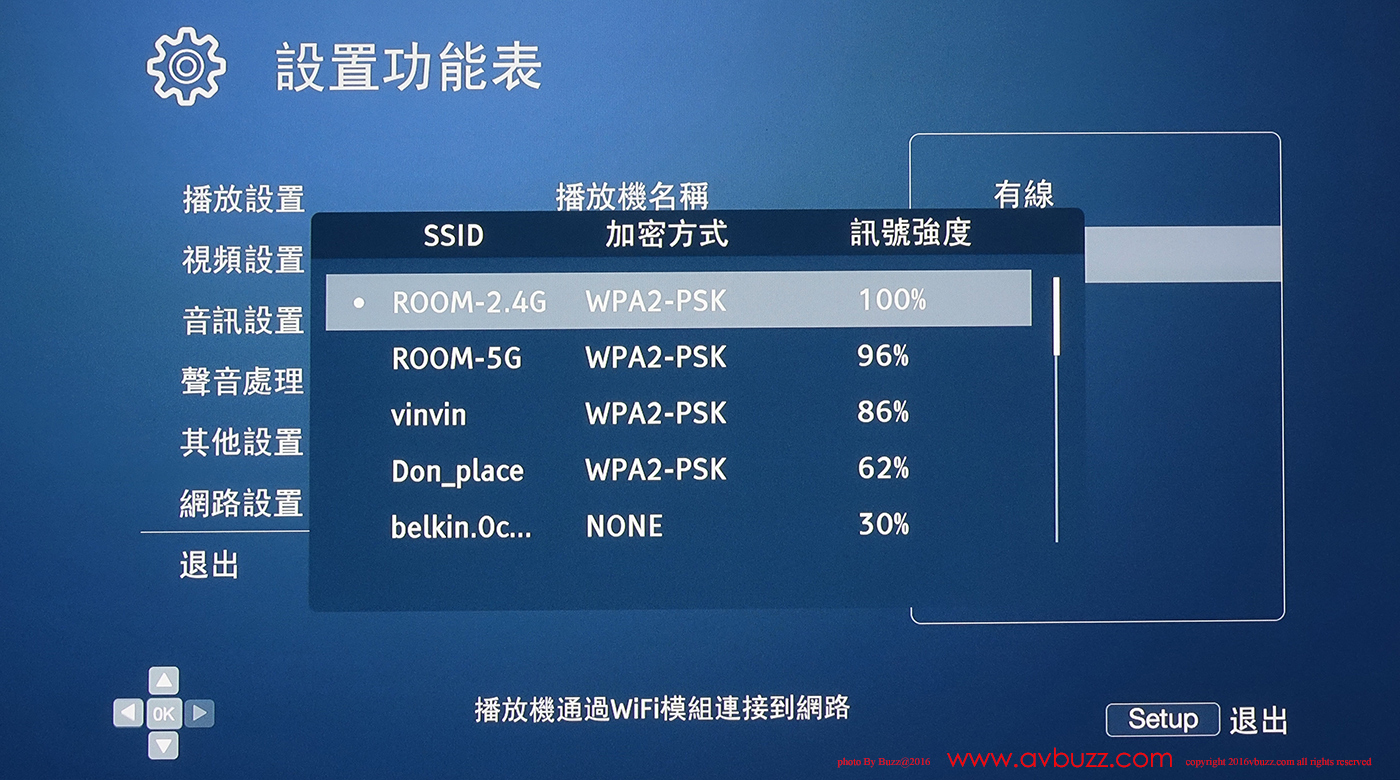

還記得昔日OPPO 宇宙盤跟機提供無線Wi-Fi USB 手指與 Wi-Fi 延長線嗎? UDP-205 與 203 體齊,把Wi-Fi 進化成植入體內。圖中可見,她屬於雙頻 Wi-Fi,可支持 2.4GHz/5GHz 。這點對用家來講多了一個方便,所以不再需要無線Wi-Fi USB 手指和 Wi-Fi 延長線了。

DSC00311

接近環牛位置,位於機身側面,可見到Wi-Fi 板的高頻天線被蓋著,大大減去對機內干擾。

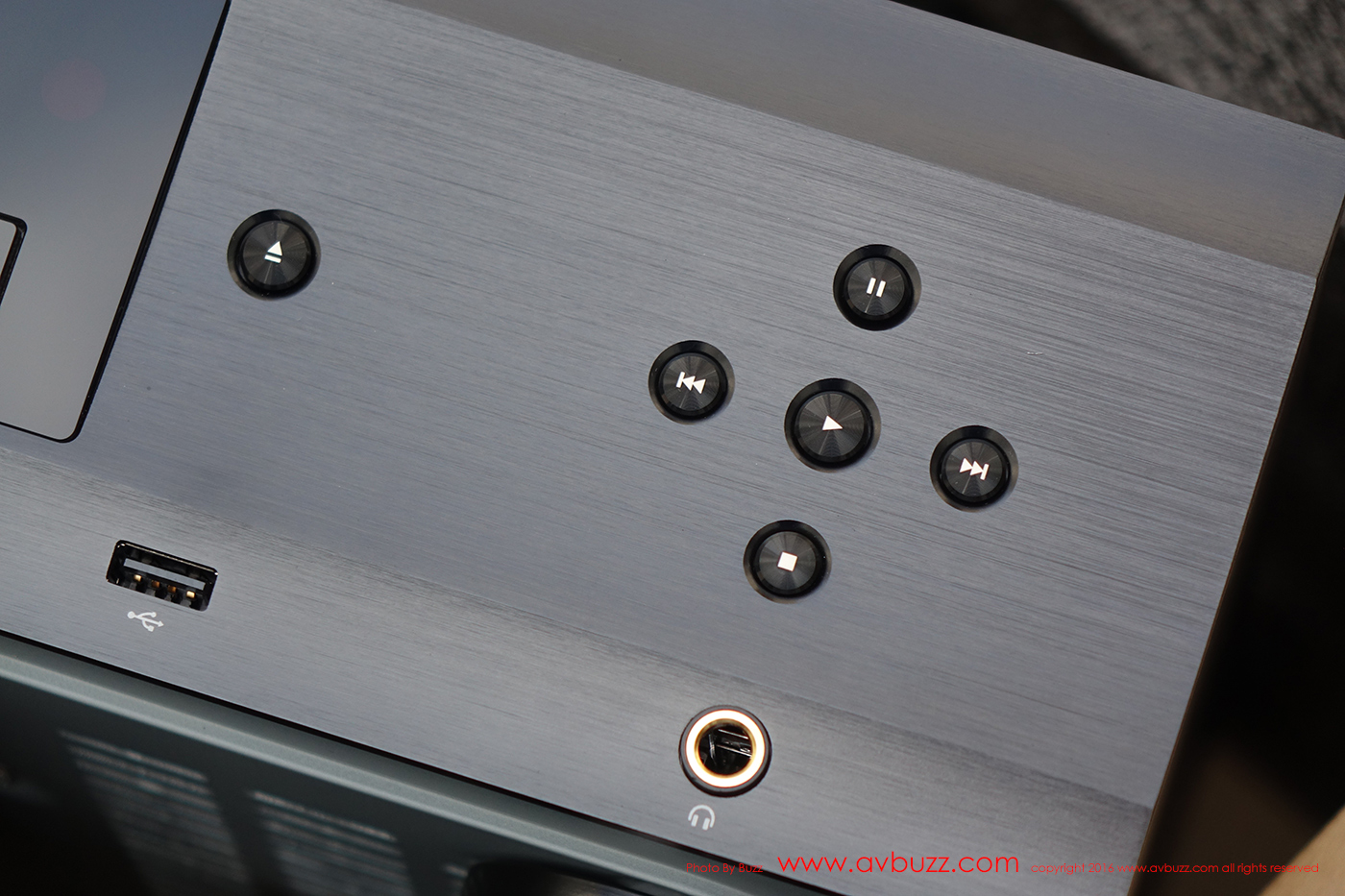

6.3mm 耳機輸出

與 UDP-203 其中一個不同之處,就是UDP-205 提供 6.3mm 耳機輸出,唔好以為只屬一般耳機輸出就算,其耳擴線路亦會先經 ES9038PRO 作 DAC 耳擴功能處理。絕非市面上某些下價機種可有可無的一個耳機插口,呢方面對今時今日擁有耳機輸出的宇宙盤來講,除能靠她以耳機欣賞兩聲道音樂外,更可欣賞來自 DTS Headphone: X 聲軌光碟,模擬 11.1 聲道全方位環繞聲效果。

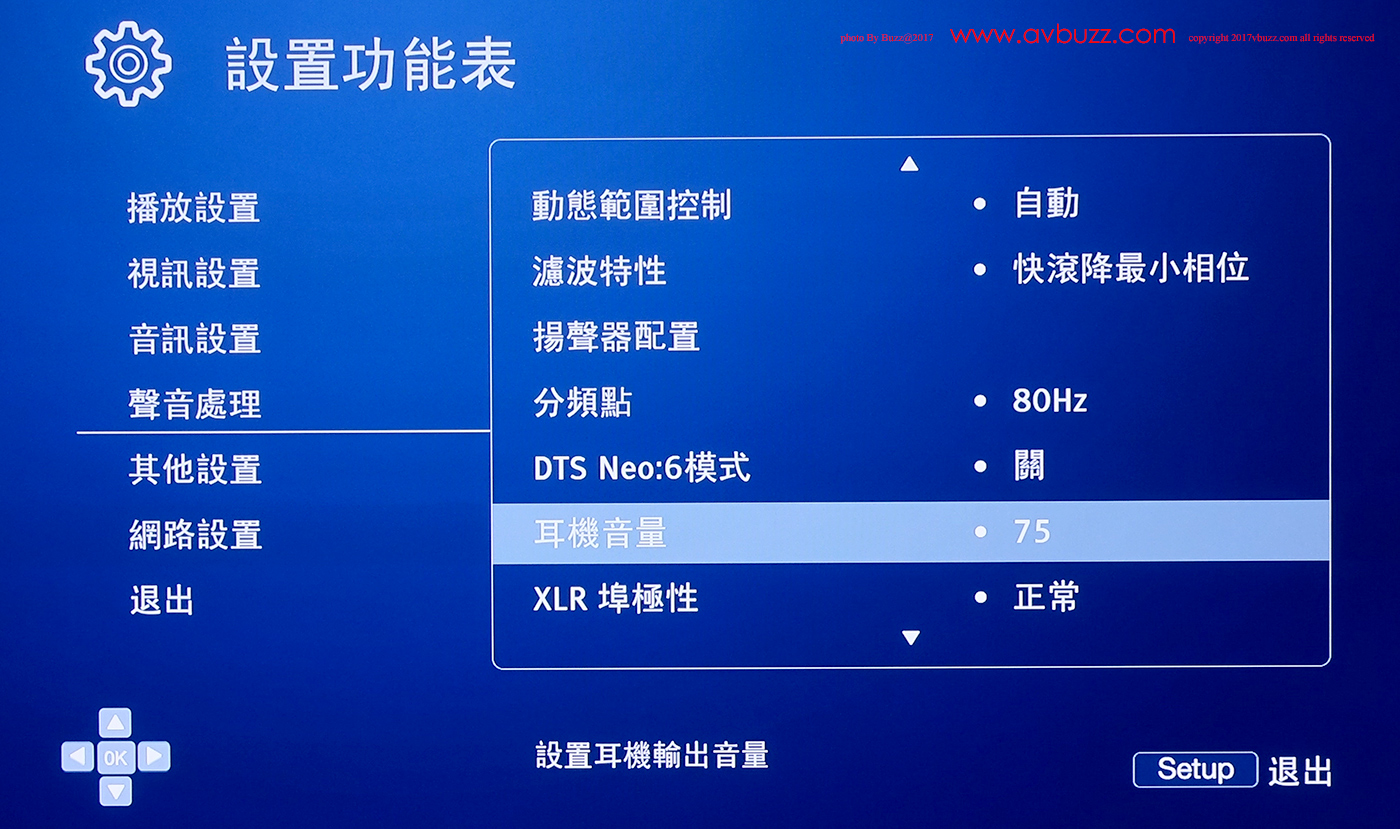

既然是耳擴,當然需要獨立設有耳機輸出音量設定吧。如舊在操作介面上可見由0-100,預設為75 。當然用家也可以用實體遙控調校方便很多。


ES9038PRO

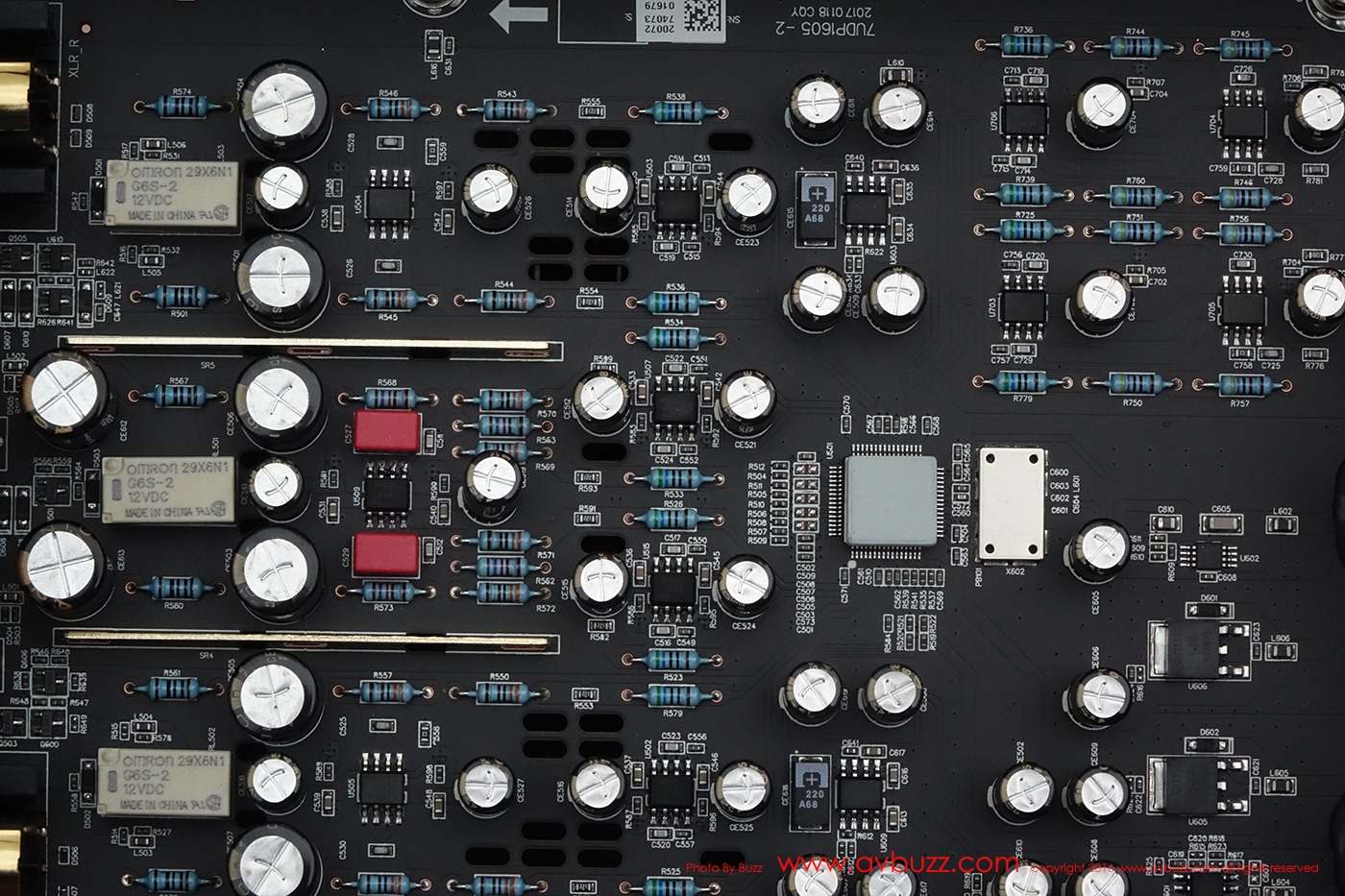

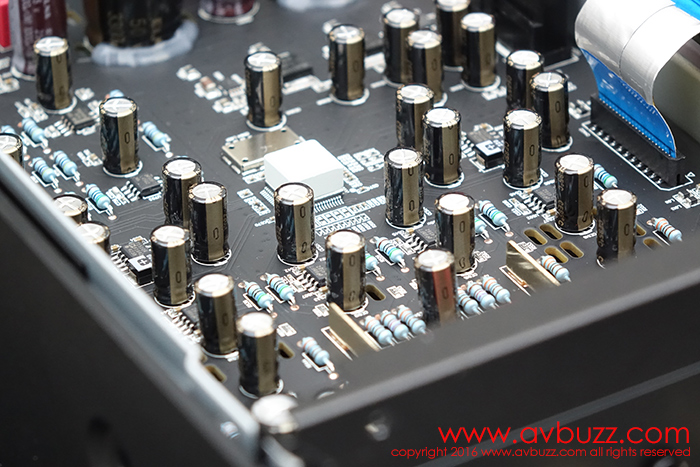

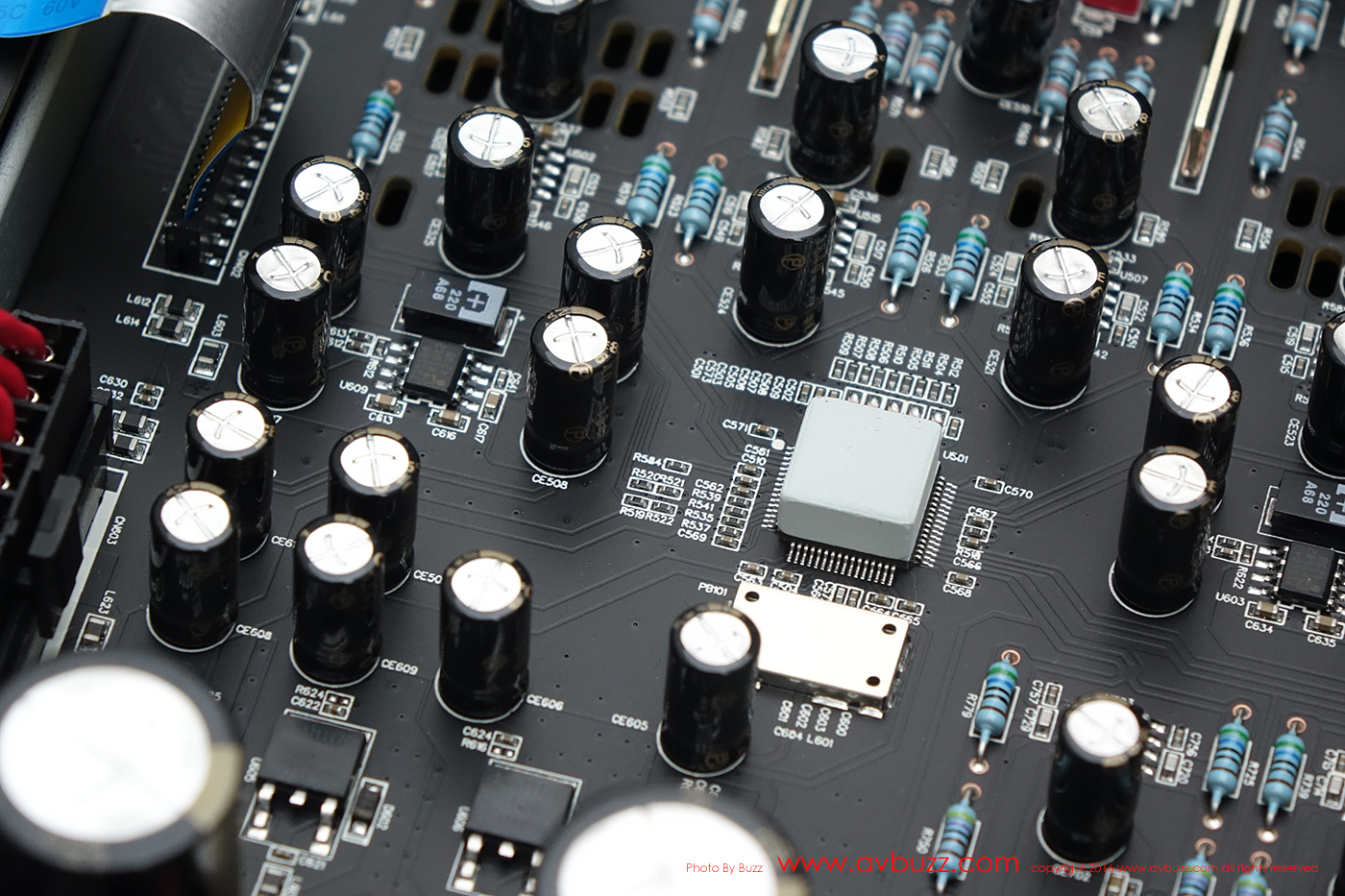

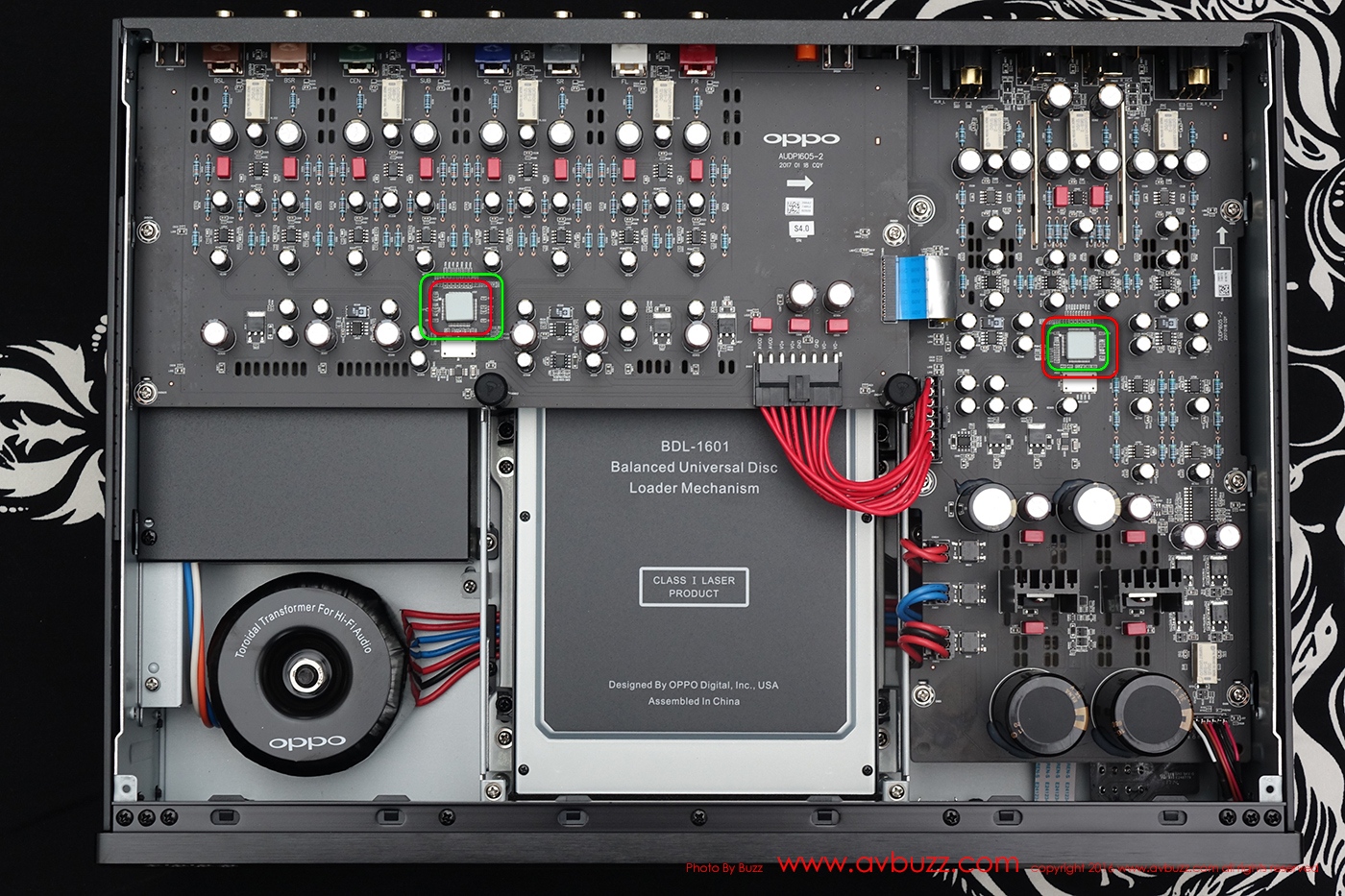

 下圖所見,位於模擬 7.1 聲道,與兩聲道線路板,分別裝上擁有八通道的 ESS Technology 32bit ES9038PRO 晶片,並支援 768kHz PCM/DSD 512 USB DAC 功能。

8



官圖可見 ESS Technology 32bit ES9038PRO 其樣子。


支援音樂檔案格式

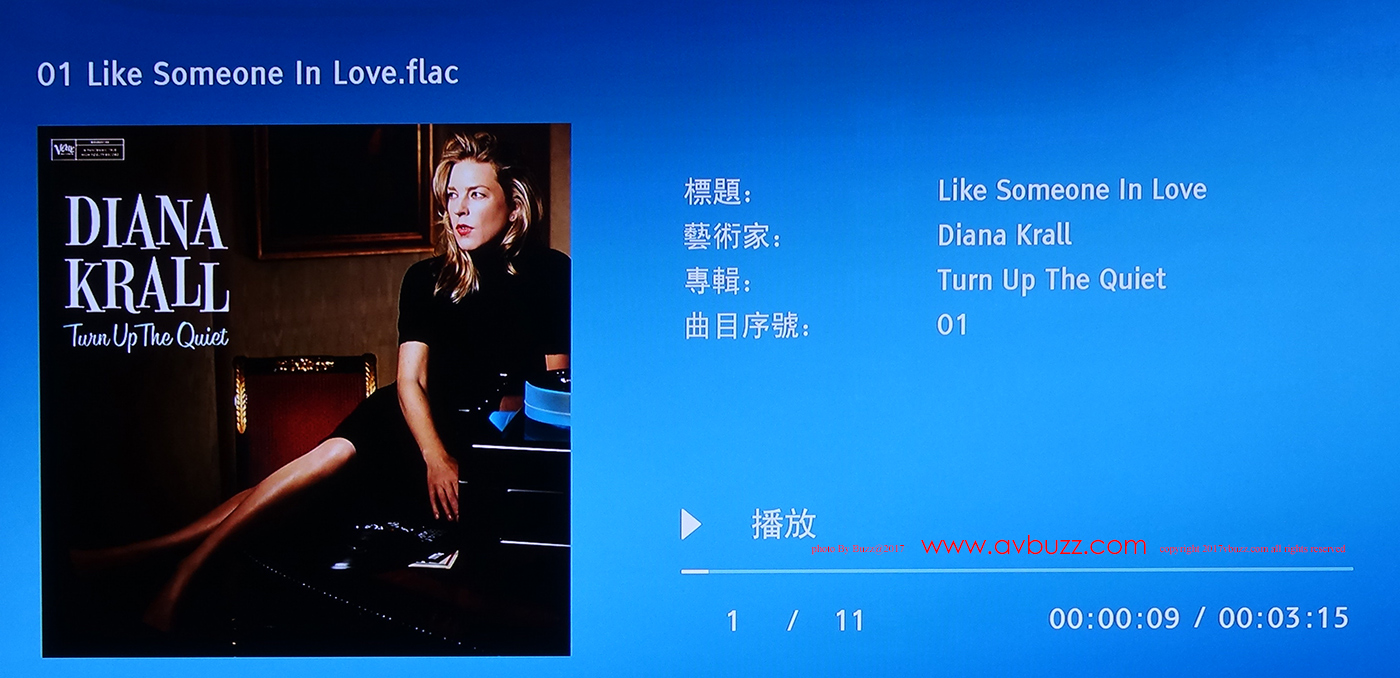

今時今日,連褲袋部手機都讀到DSD,什麼 aiff ,alac,flac , wav…………主流格式的音樂檔案,還有機種不支援的嗎? 作為 OPPO 旗艦機,告知大家播到什麼格式檔案都是多餘的吧。

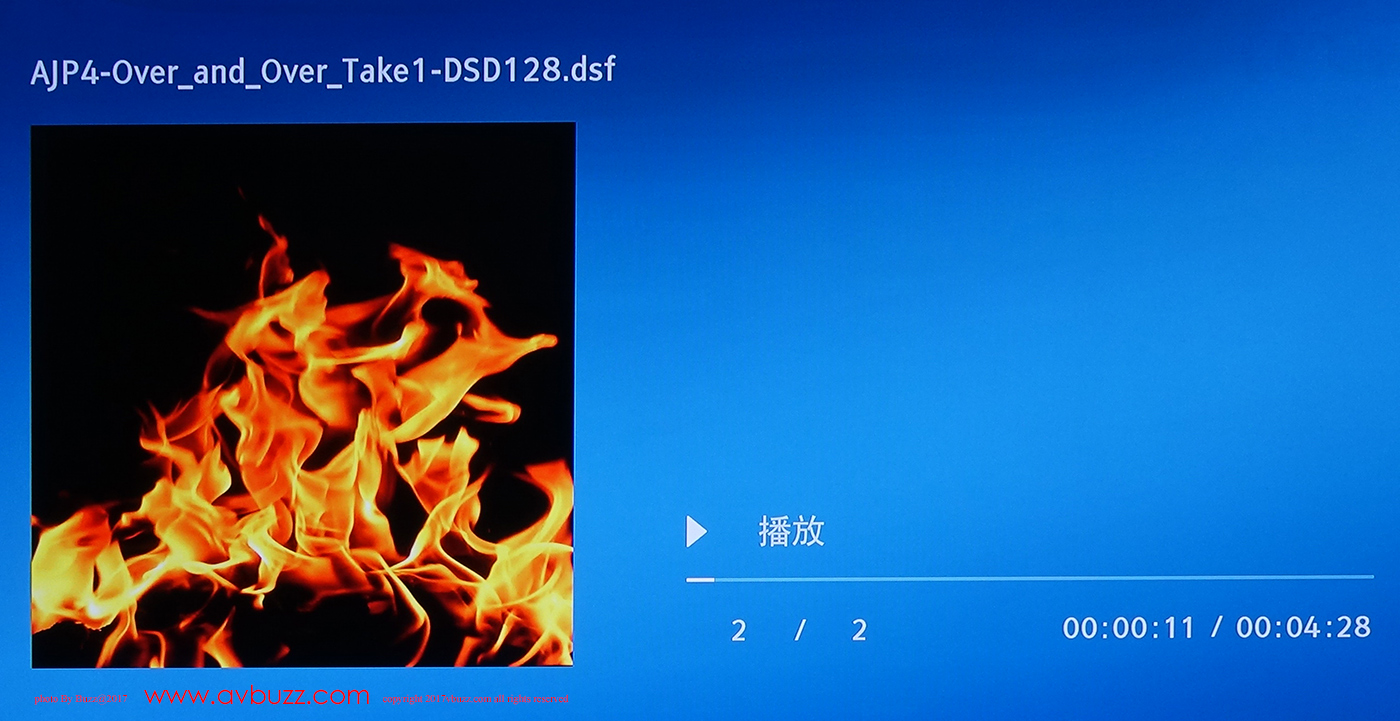

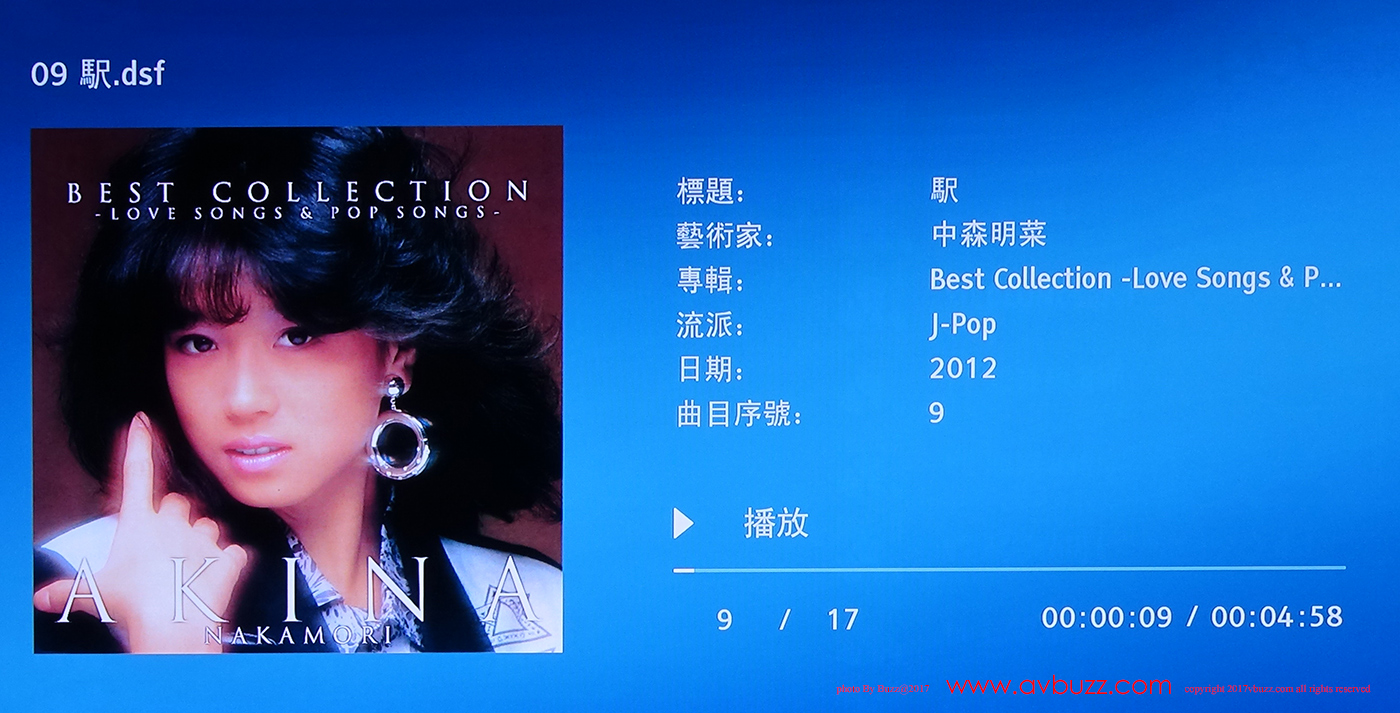

由普通的 DSD (dsf ) 至  ( dsf 128 )  也沒有任何問題。

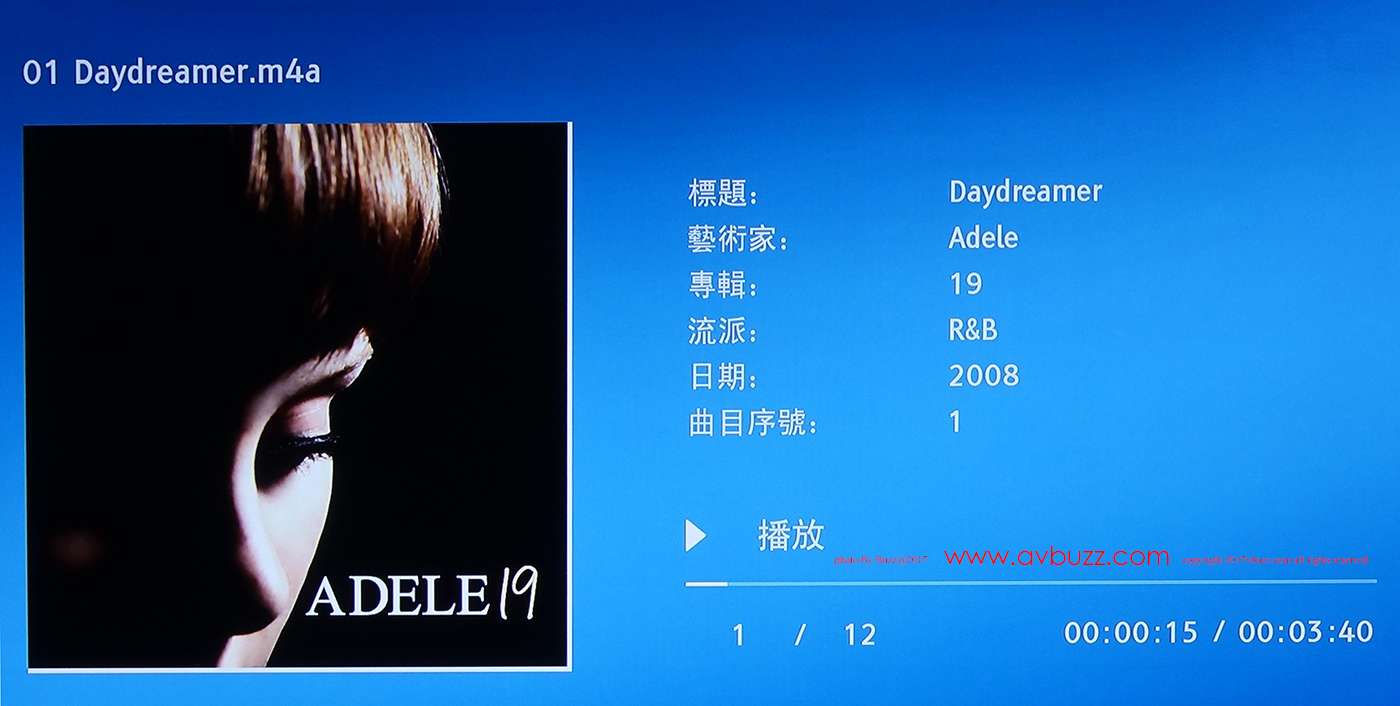

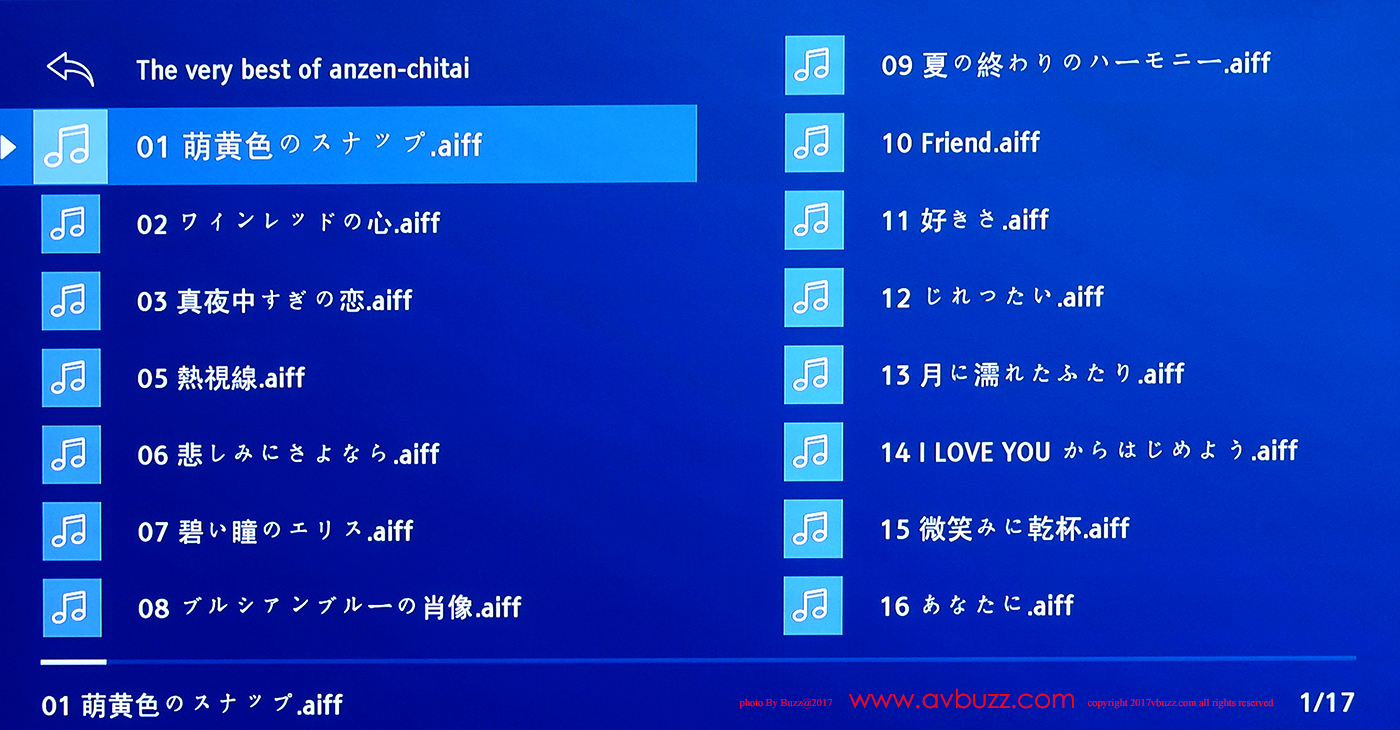

apple 公司通用大路的無損 ALAC 或 aiff 當然支援。


 XLR 輸出

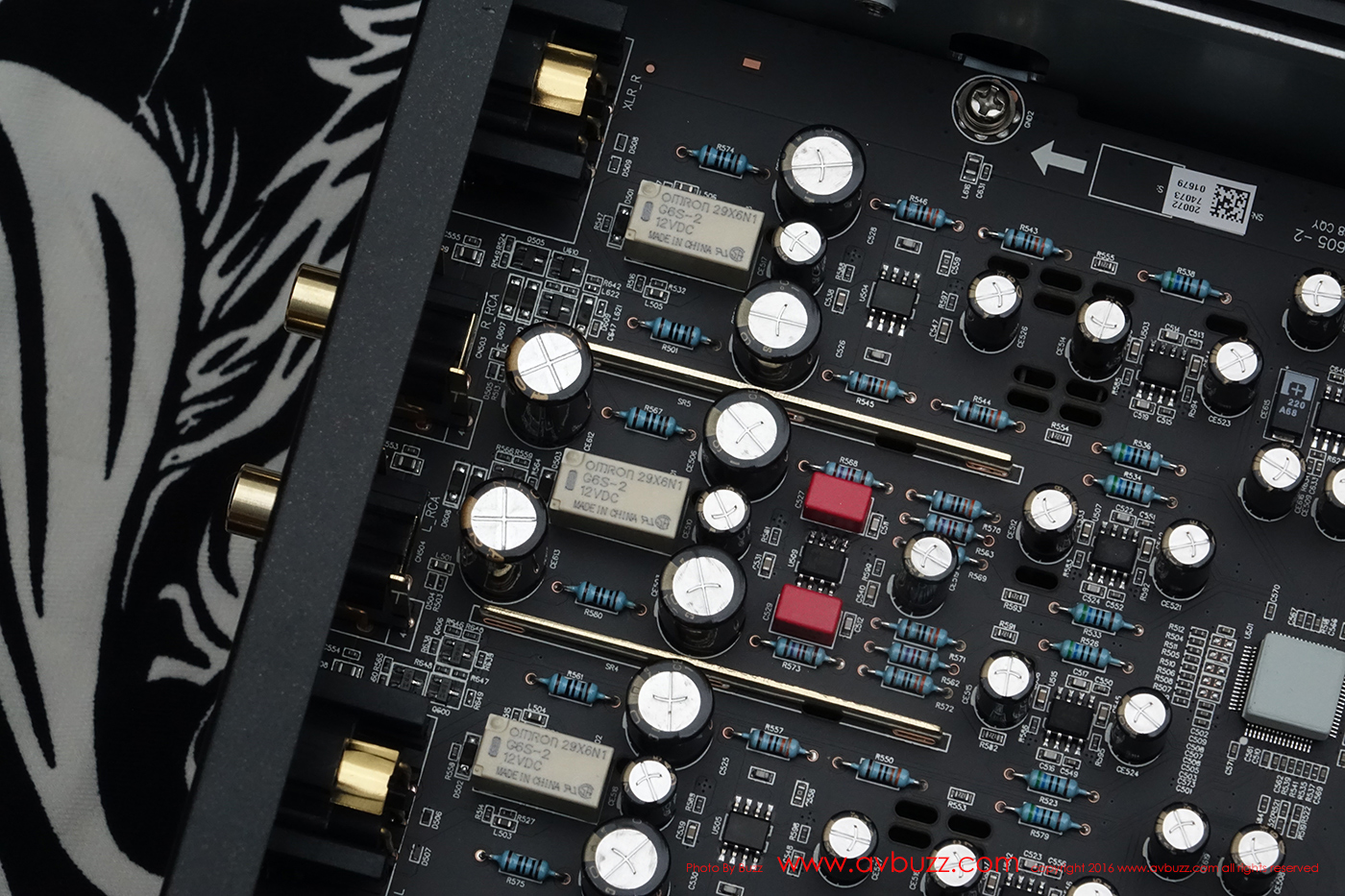

兩聲道輸出的位置,除基本 RCA 端子外,兩聲道發燒友最喜歡的 XLR 輸出也有提供,其線路佈局也是吸引人之賣點之一。


Target Luminance

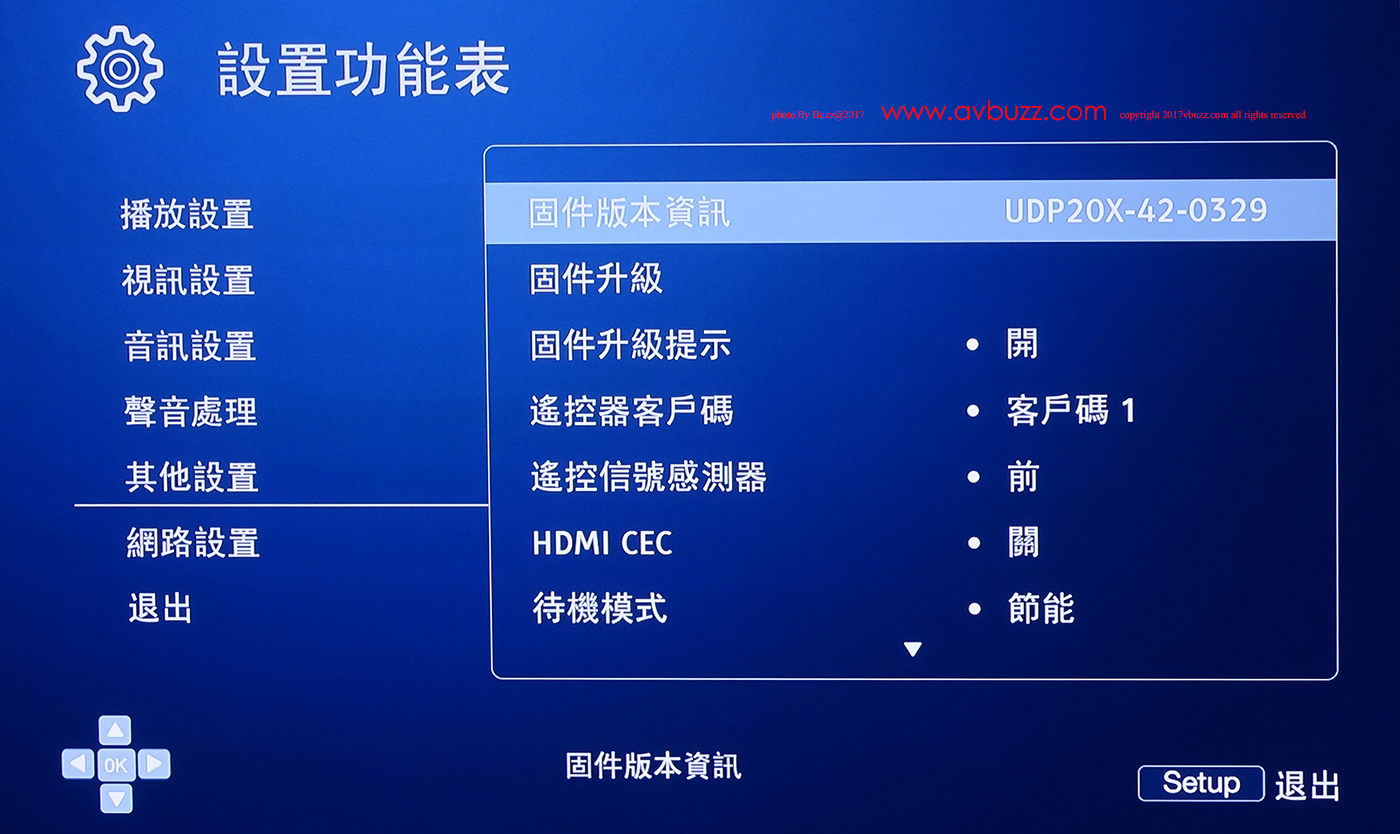

如圖所見, 在 UDP-205 菜單內可見版本是 UDP-20X-42-0329 。

DSC07898

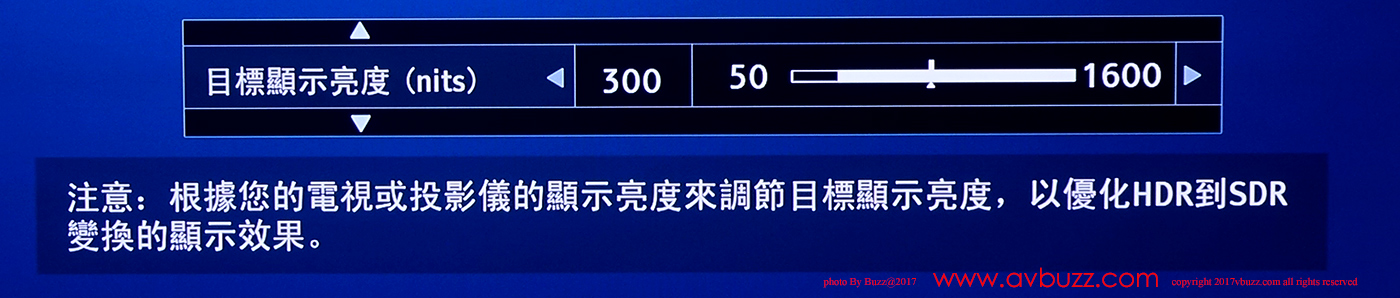

那代表著這個版本就是可對應 HDR 的 Target Luminance ,作為配合顯示器作出調校,最低由 50 nits 起跳,1600 nits 為最大調節範圍,預設為 300 nits 。

DSC07900


強化底盤

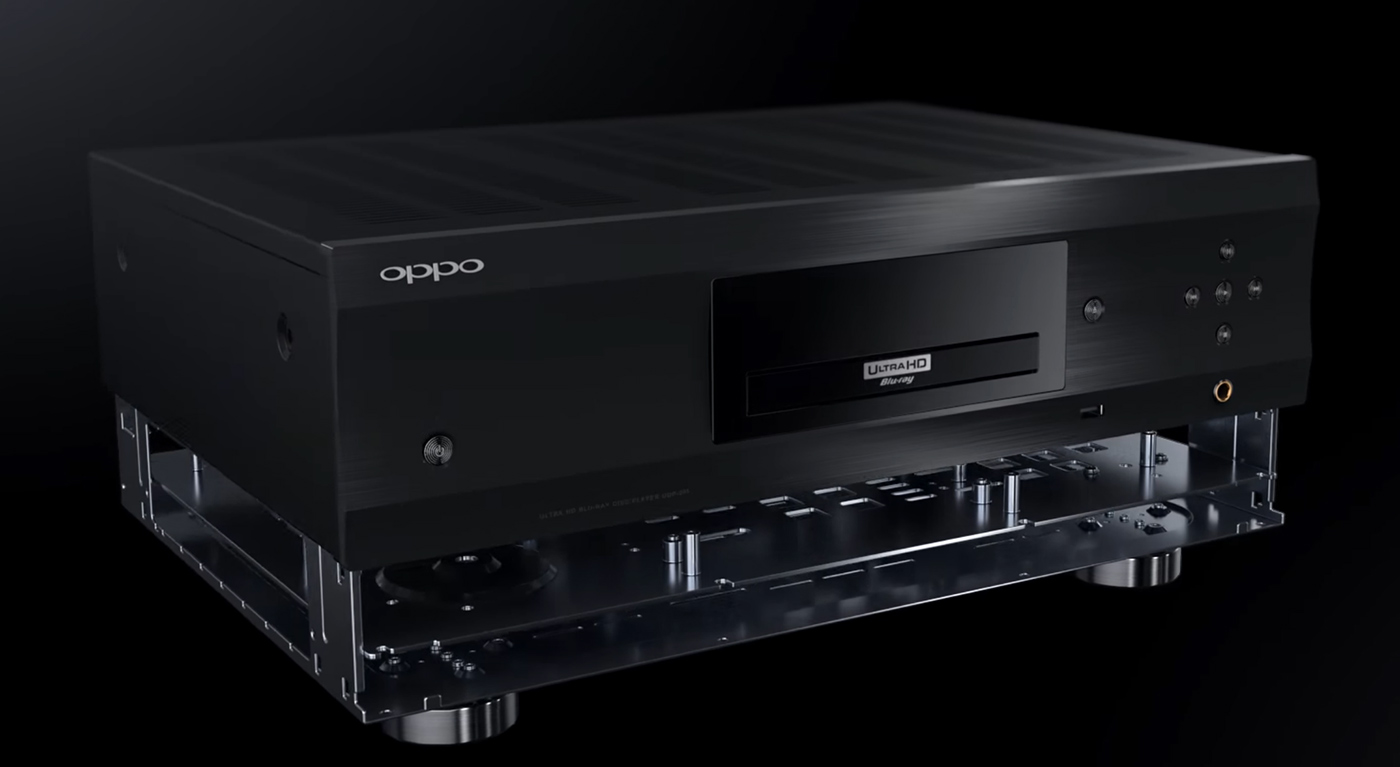

為強化 UDP-205 底盤,增強其機身穩定性,採用雙層式金屬底盤設計。

58

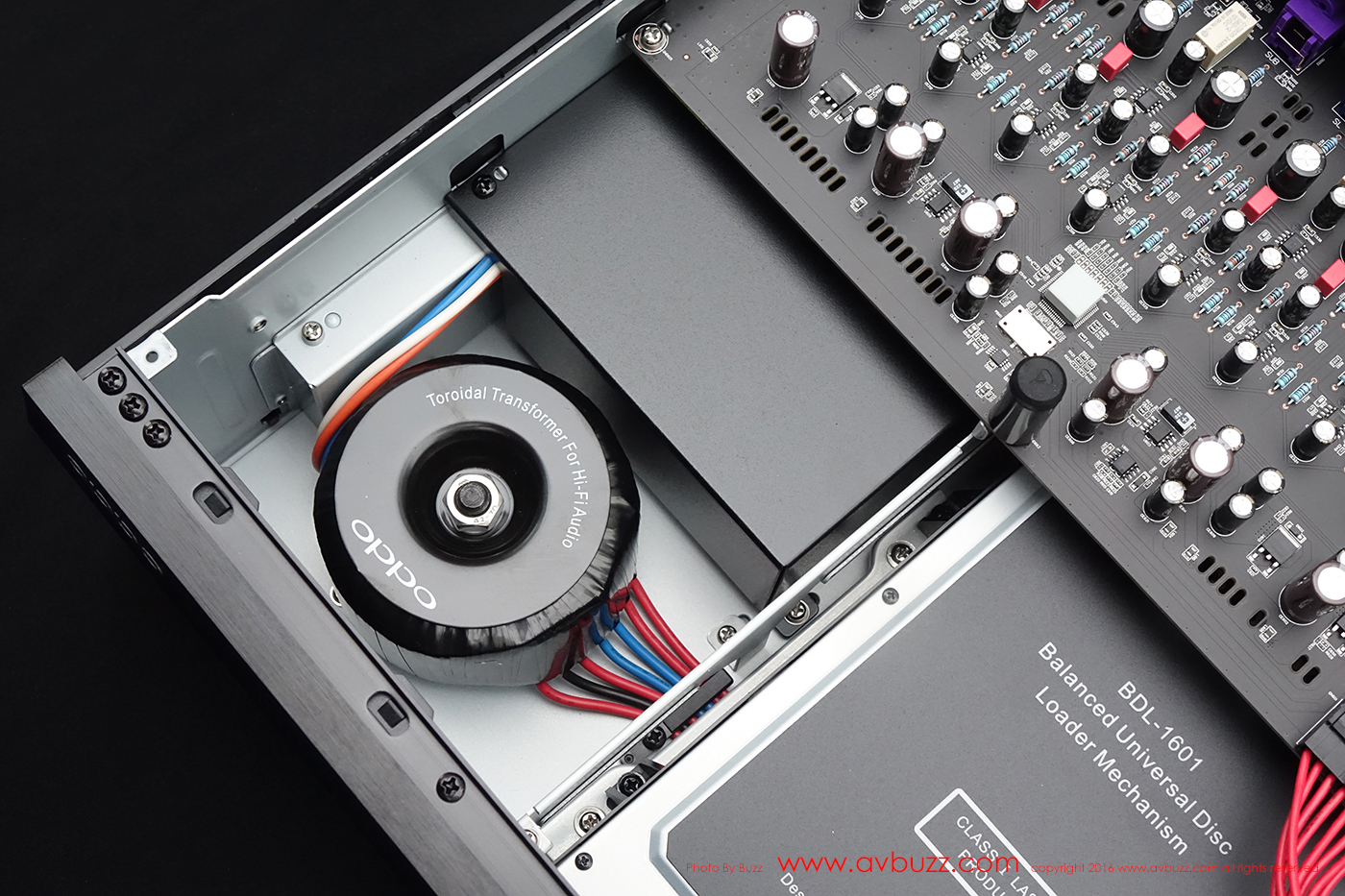

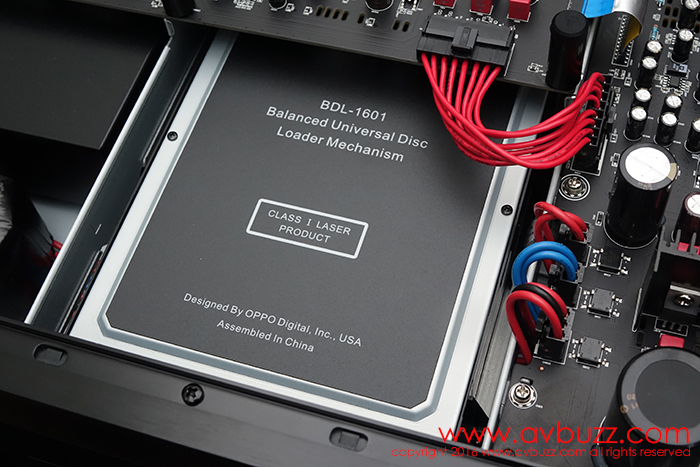

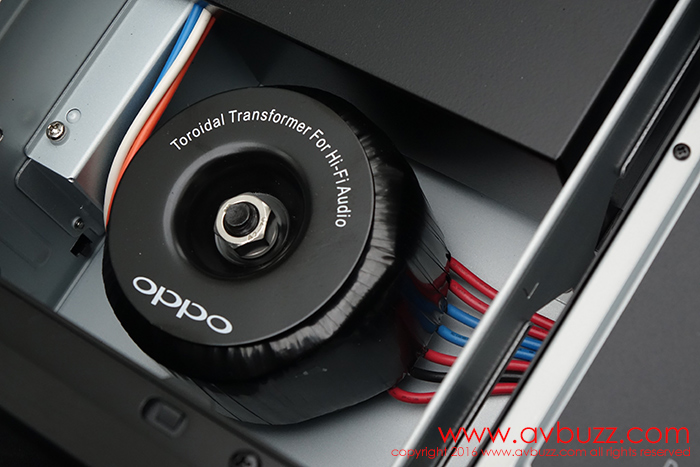

Oppo 自家環牛,與定制的平衡式 BDL-1601 碟盤,充份表示其想做好器材的誠意表現。


電容

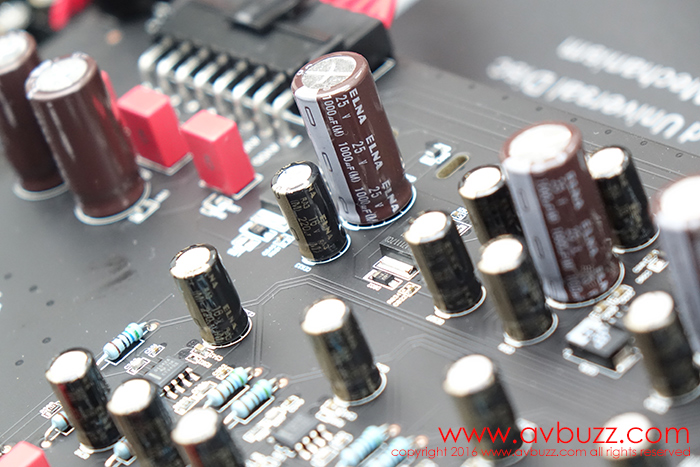

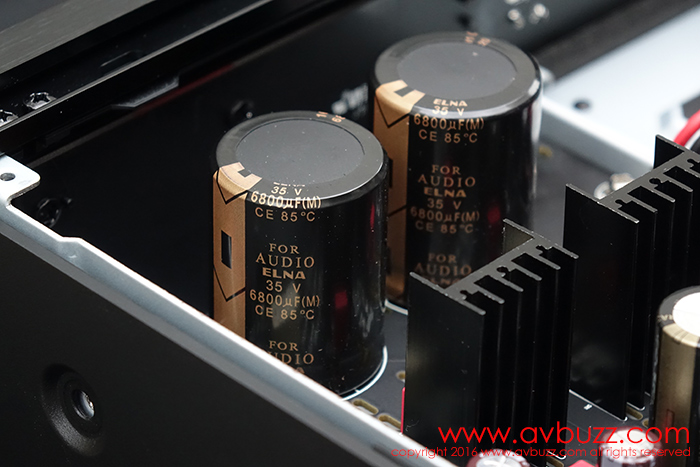

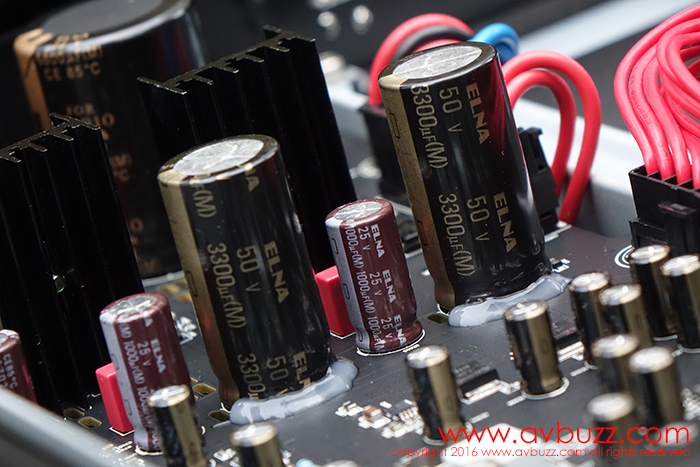

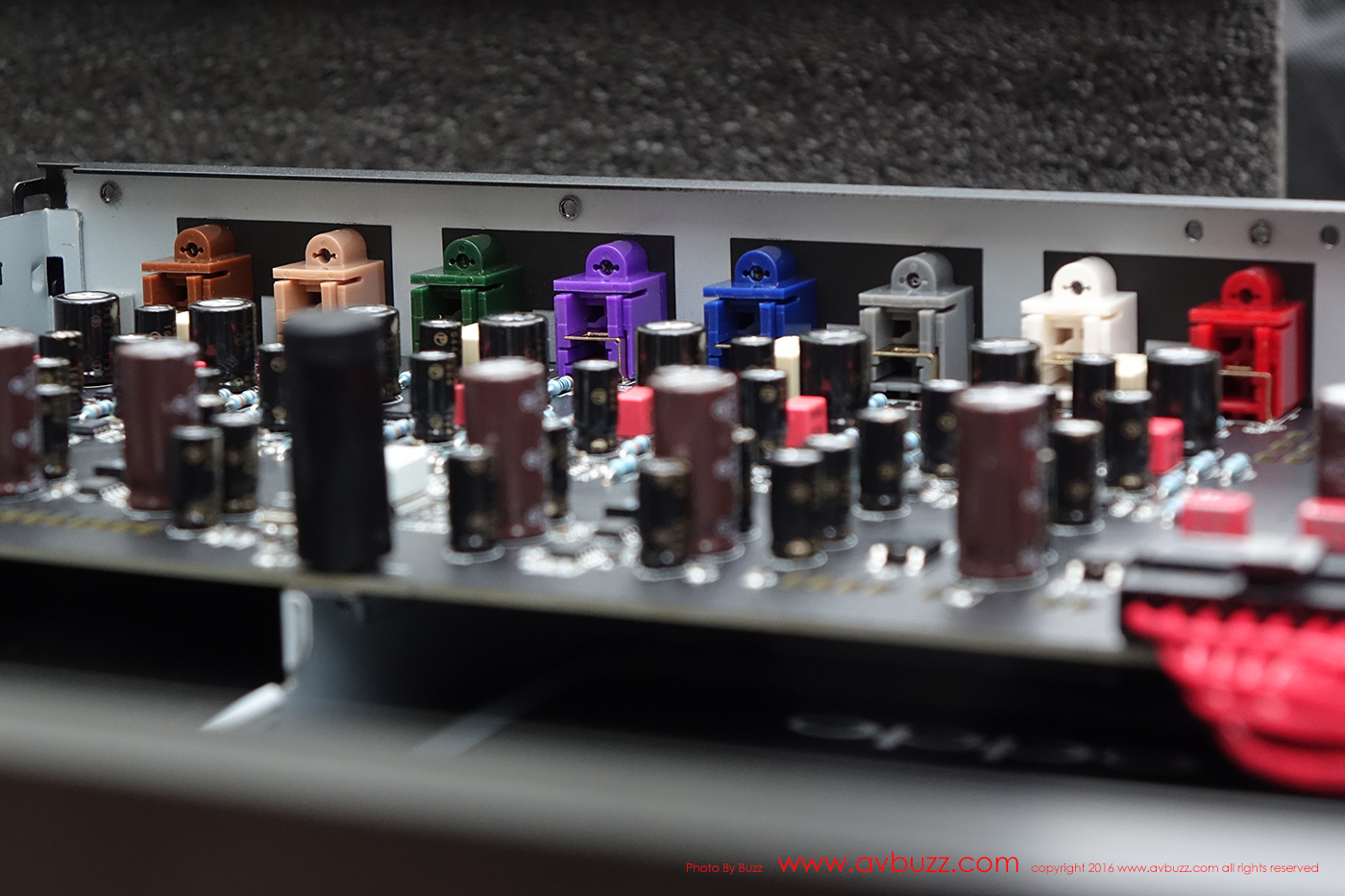

UDP-205體內電容大部份用上大家熟識的 ELNA 品牌,級數也絕不低,在這個電源供應位置,同樣是用上了ELNA 電容。


待續…….
