佈局全面睇

發佈日期: 2016年 03月 16日

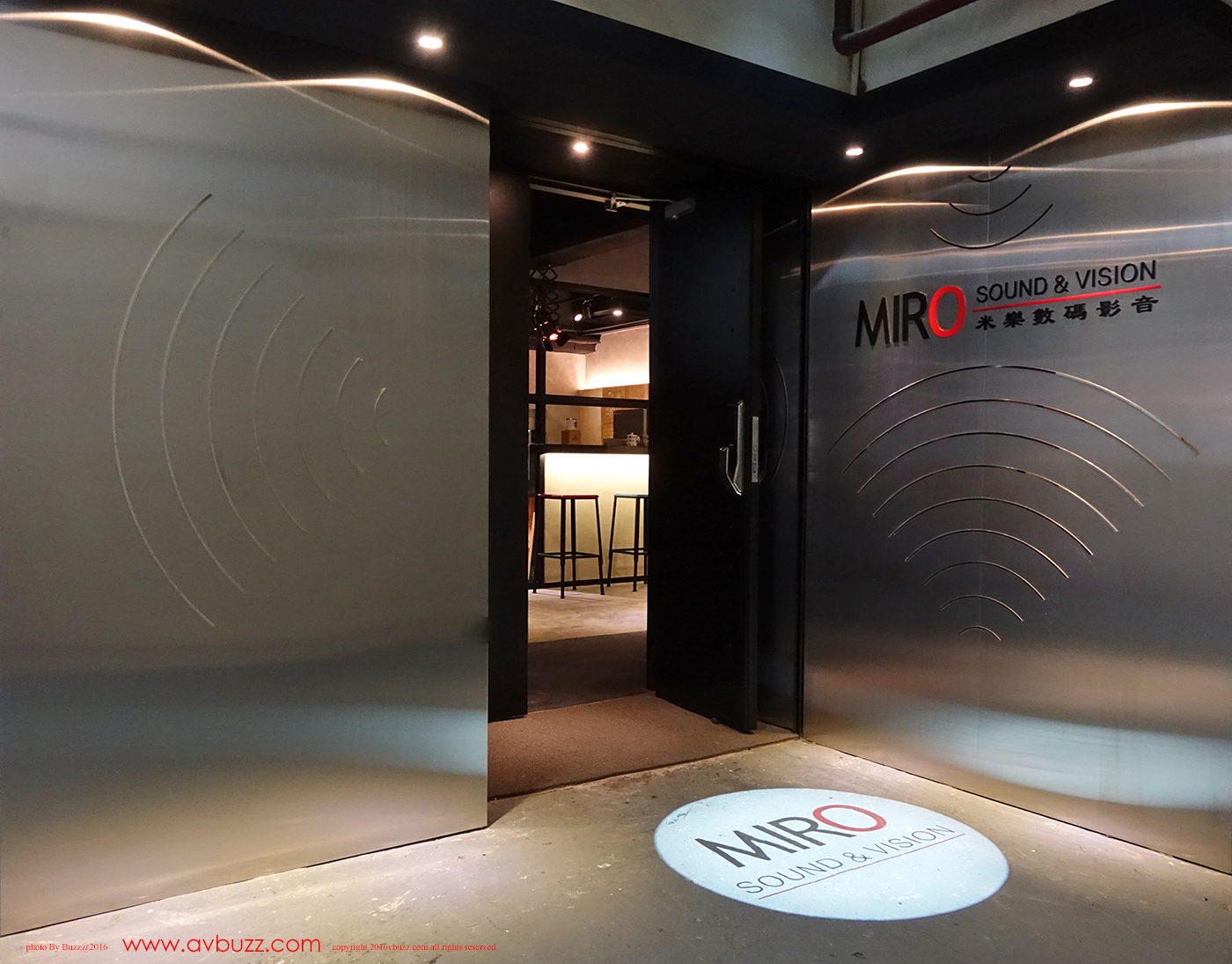

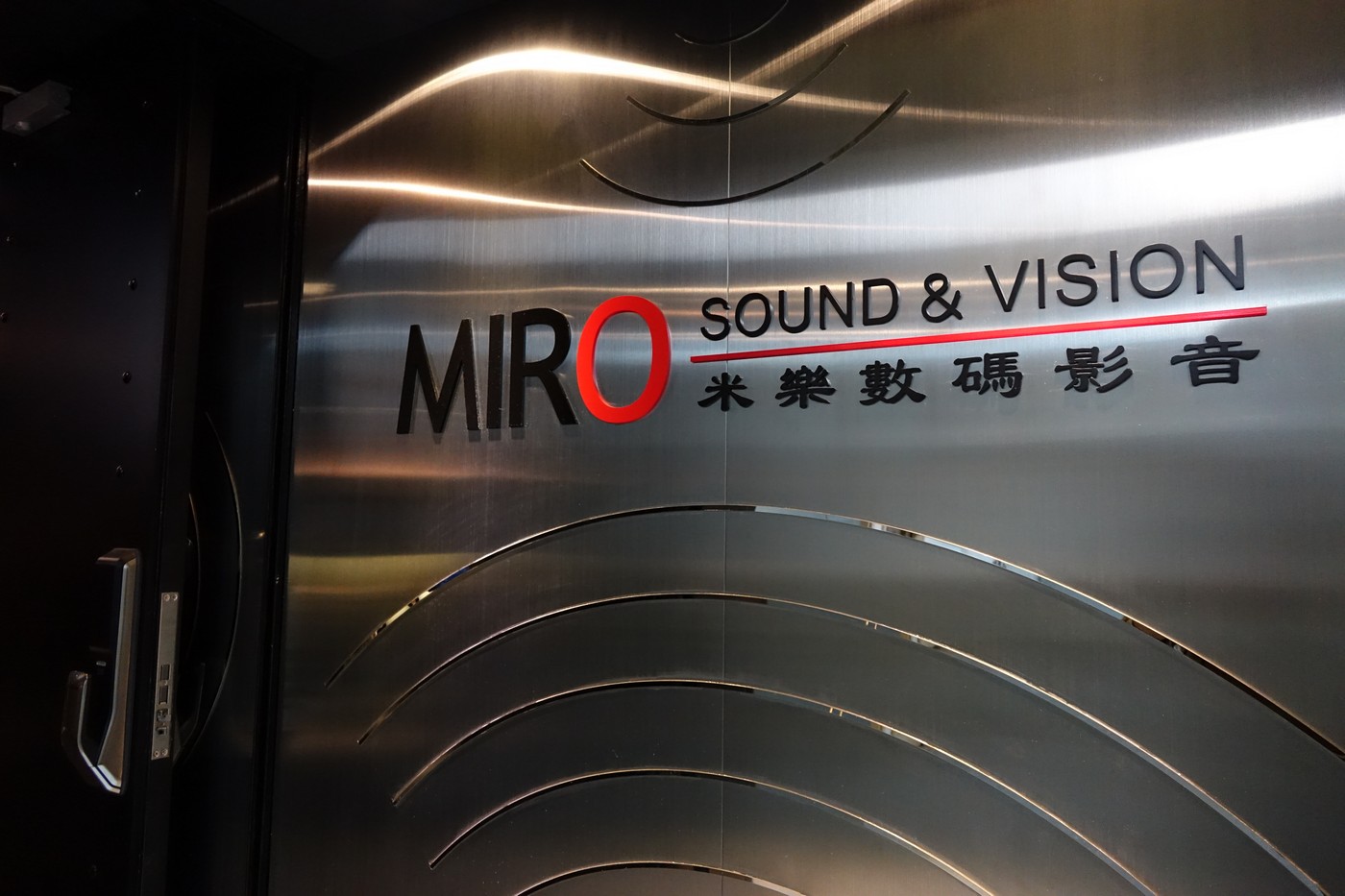

米樂數碼影音,隨著引入 Trinnov Audio Altitude 32 ( 32 Channel 3D  Sound AV Processer ) 與新環繞聲格式的進化,中環寫字樓式陳列室,再不能困住她,2016年3月,米樂數碼影音遷都觀塘工業大廈,全新裝修陳列室,依然有一大一小房間作為產品示範室,兩者在面積上都因為工業大廈而得到擴展。尤其大房在 Ricky Chan 規劃下,在面積約五百多平方呎 ( 五十多平方米 ) ,能擺放 15.3.10 環繞聲系統。數數手指一共是28隻喇叭,對於擁有最高32聲道的 Trinnov Audio Altitude 32 AV 解碼來講,還有4聲道的後著。以下時間,就和大家一起進入全新裝修觀塘米樂數碼影音內參觀。有關米樂數碼影音與觀塘地鐵站之間的路線圖,可透過以下連結得到。按我進入路線圖   到步後,米樂數碼影音的大門口就是如圖所見樣子。

DSC09516


因保安理由,請原諒只能顯示公開範圍。陳列室分為 Theatre 1  與 Theatre 2 兩個獨立房間,兩個房間都有安裝隔音門,面積以 Theatre 1  最大。那先來看看 Theatre 1 佈局吧。這裡面積約五百多平方呎 ( 五十多平方米 ) ,大門分中,房間前段是投影幕與主聲道喇叭的擺放位置,後段是座位。參觀前,不如先看看這套器材的組合名單。

wwwwq1

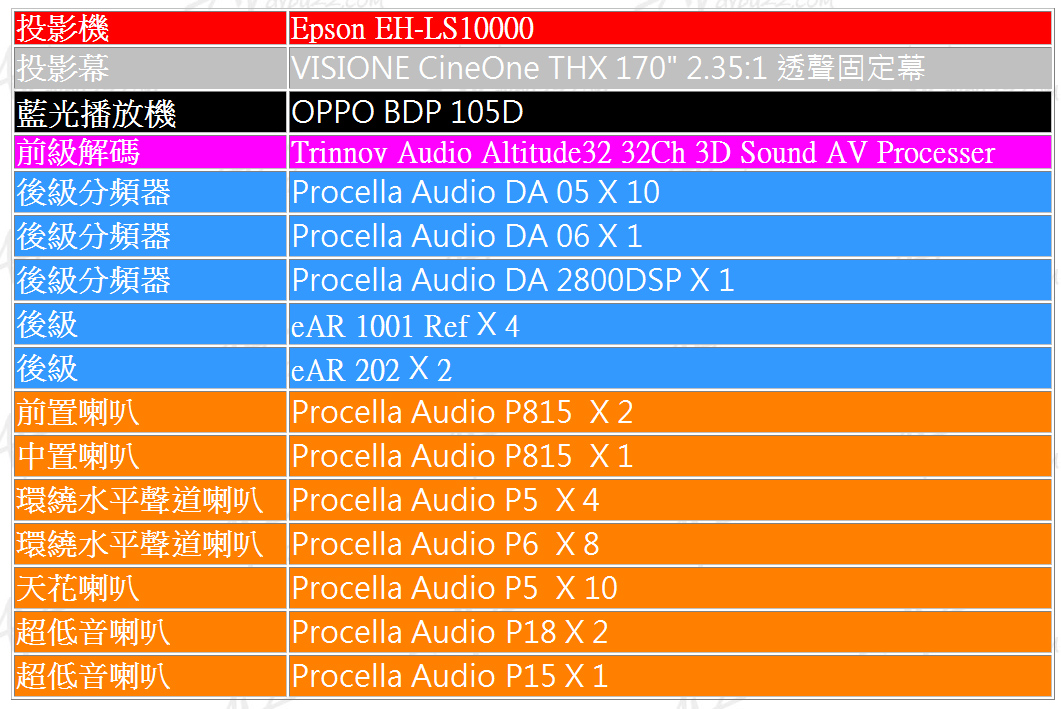

15.3.10 器材如下:

vvv

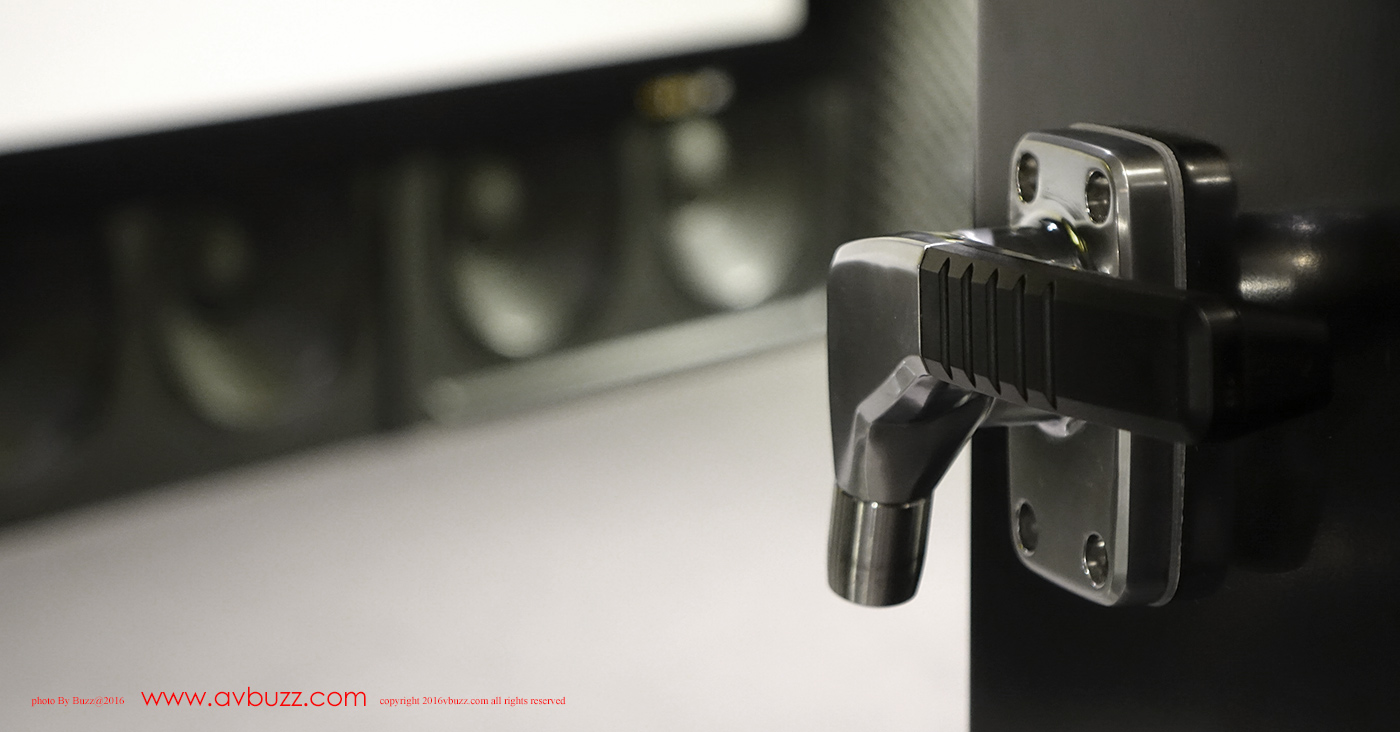

家庭影院要炸得開心,困獸鬥必備,隔音門鎖在這個大房又豈能缺少呢? 進來吧。


投影幕

 編織透聲固定幕,屬於最佳效果投影幕,這裡用上達4K水平幕料的英國品牌 VISIONE Cine One THX 170″ 2.35:1  編織透聲固定幕。


主聲道喇叭

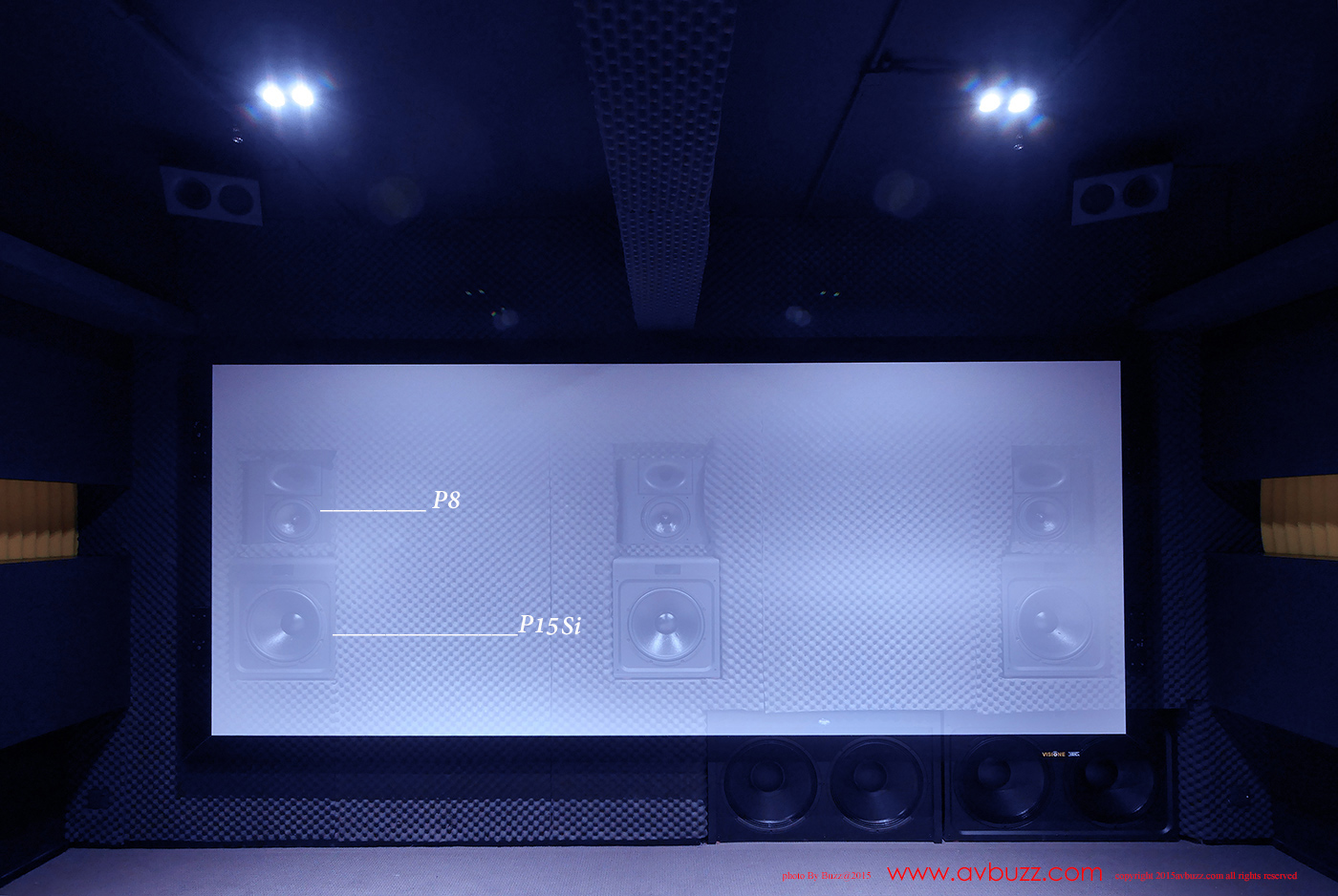

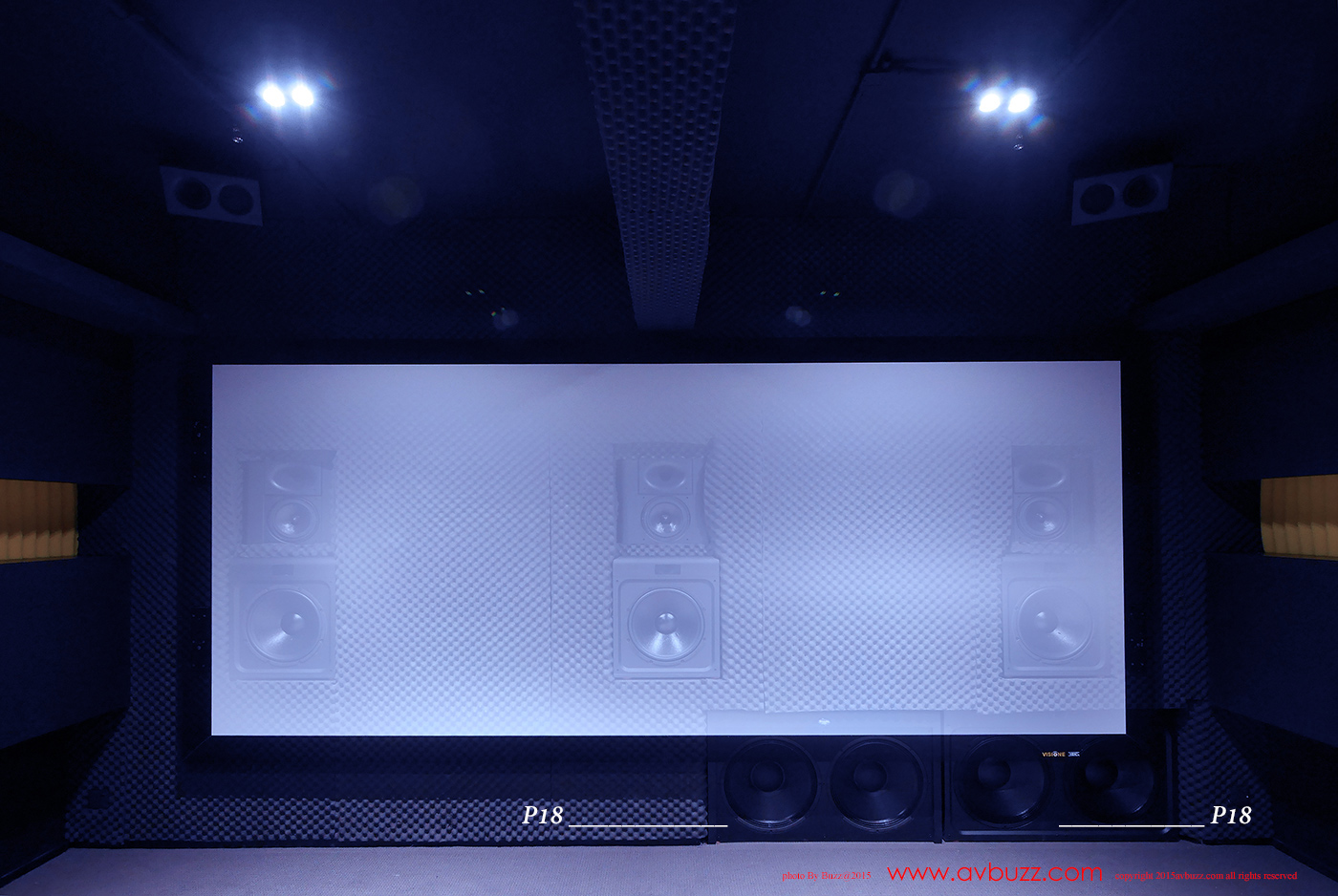

編織透聲幕強項當然是能夠把主聲道喇叭隱藏到投影幕後面,電影內容中置喇叭發聲有七成時間發揮作用,尤其對白能透過投影幕中央透出,對效果來講是多自然。透過圖片後製處理,可大約猜想到投影幕後三隻主聲道喇叭擺放位置。


左中右三隻主聲道喇叭是 Procella Audio P815 ,她是由頭都 P8 與身軀 P15Si  ( 15″ 低音單元 )  所組成,所以稱為 P815,屬於外置電子分頻喇叭,以 Procella Audio DA 05 數碼後級推動。

123


P8左右聲道頭部方向,被調教角度指向房間中軸線,而位於下身的 P15Si  Procella Audio Logo 牌,被貼上不反光貼紙,目的是減少Logo 牌有機會在透聲幕後有反光現像。


超低音喇叭

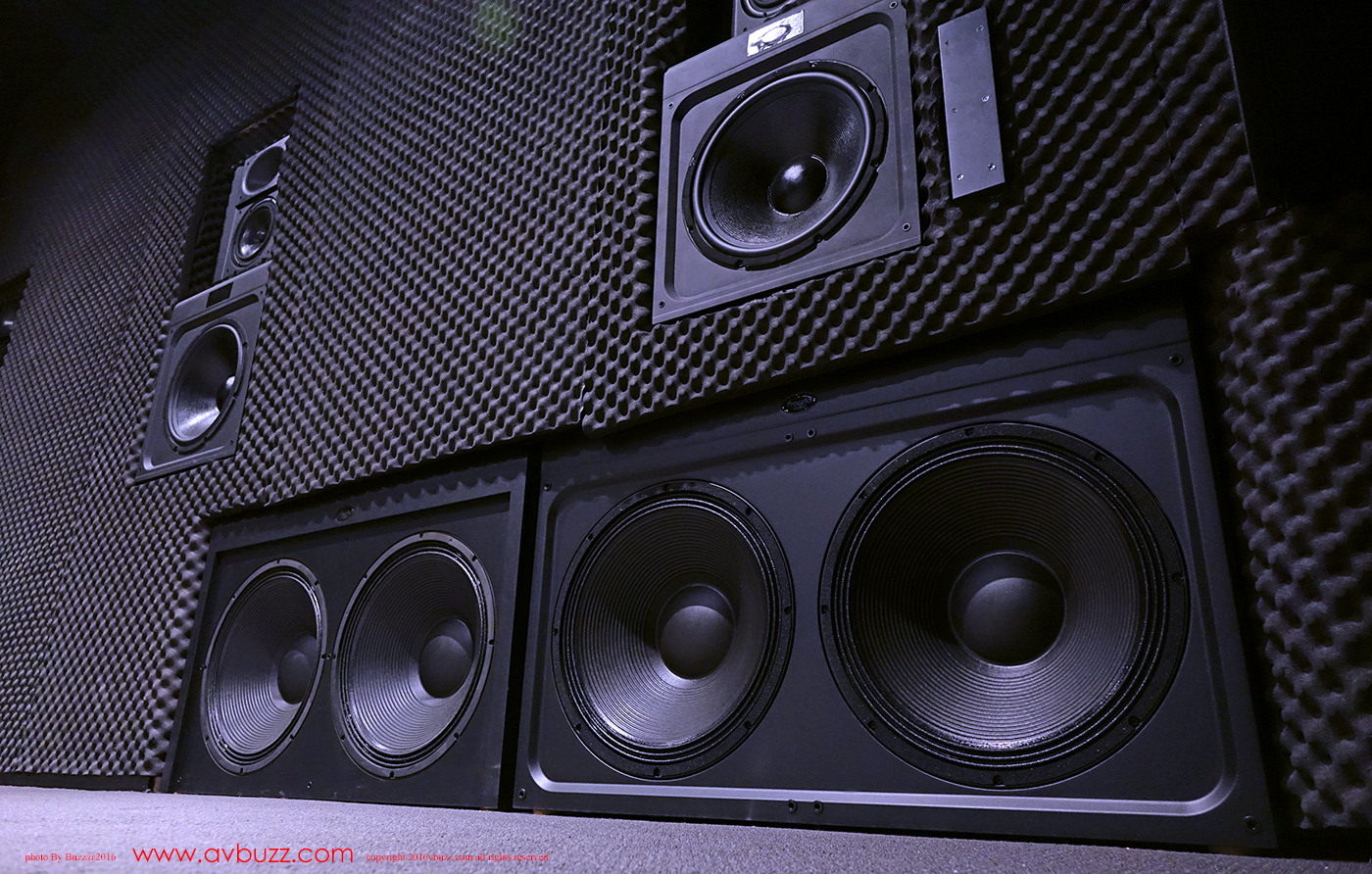

15.3.10 系統裡,當中的3便是指超低音喇叭數量,她們三隻都屬於 Procella Audio 出品,是由2隻 P18 與1隻 P15 所組成。而三者都是以獨立三個聲道來接駁,不是以單一聲道並連,獨立的好處是在調校時更方便及靈活。P18是如圖所見雙18″ 單元,同樣屬於外置電子分頻,以 Procella Audio DA 06 數碼後級推動。兩隻 P18 就放在投影幕右下方位置。

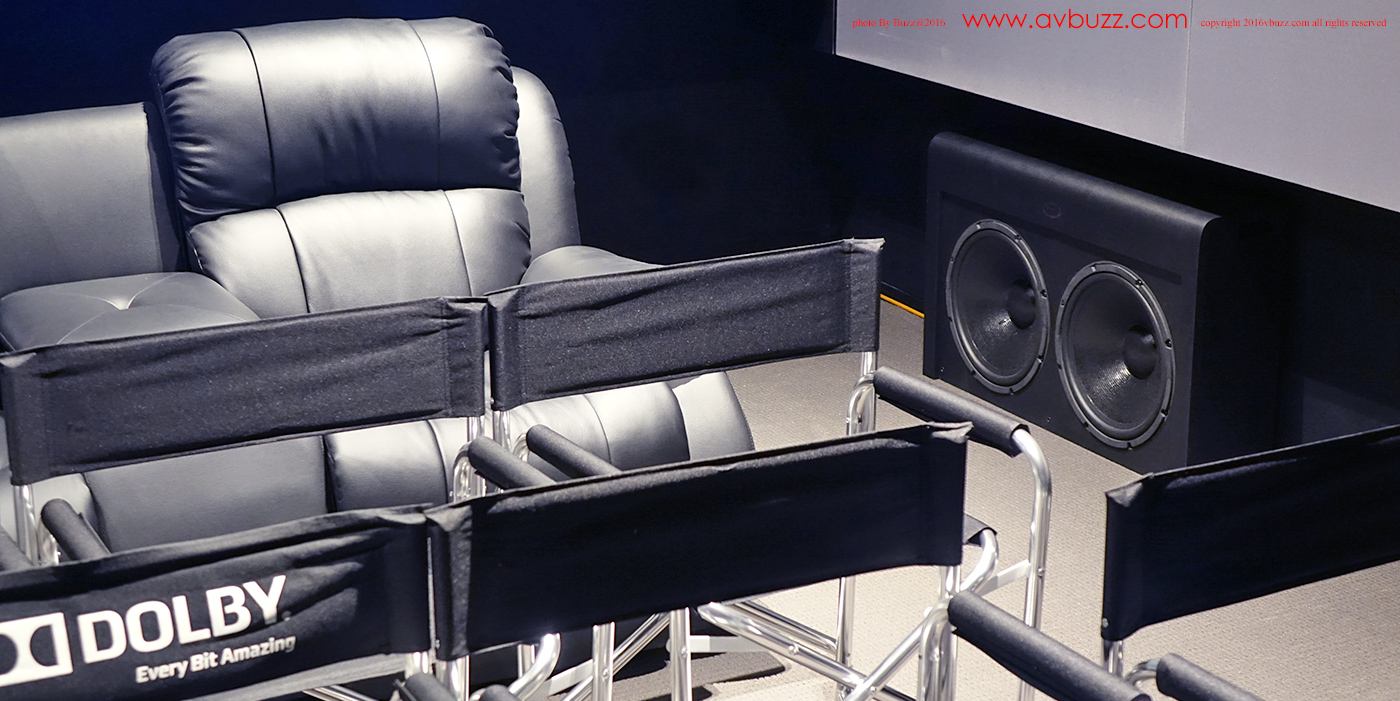

第三隻超低音喇叭 P15 ,被安排擺放在房間較後位置,P15是如圖所見雙15″ 單元設計,是以內置功放推動。

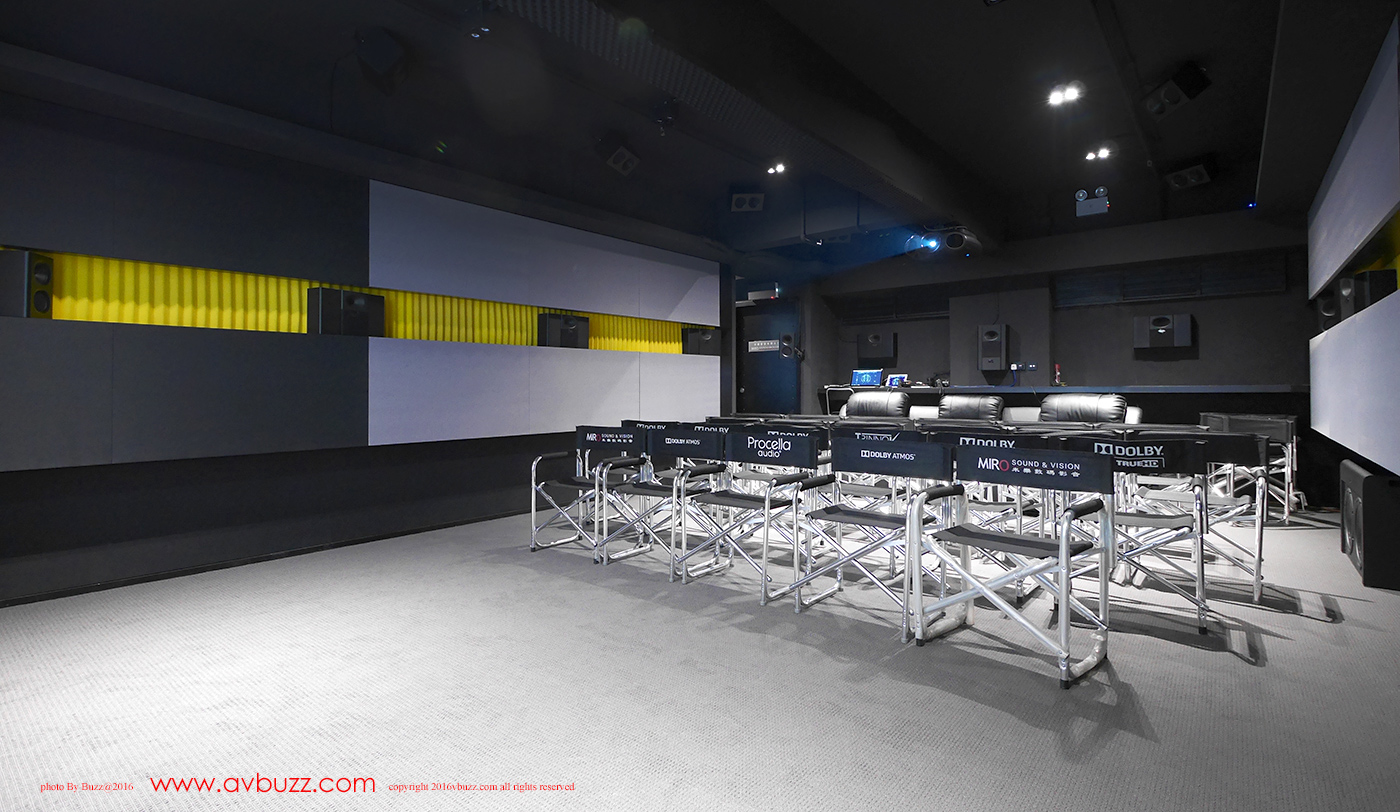

透過下圖所見最右手邊,可更清楚了解第三隻超低音所擺放位置。

P1180901

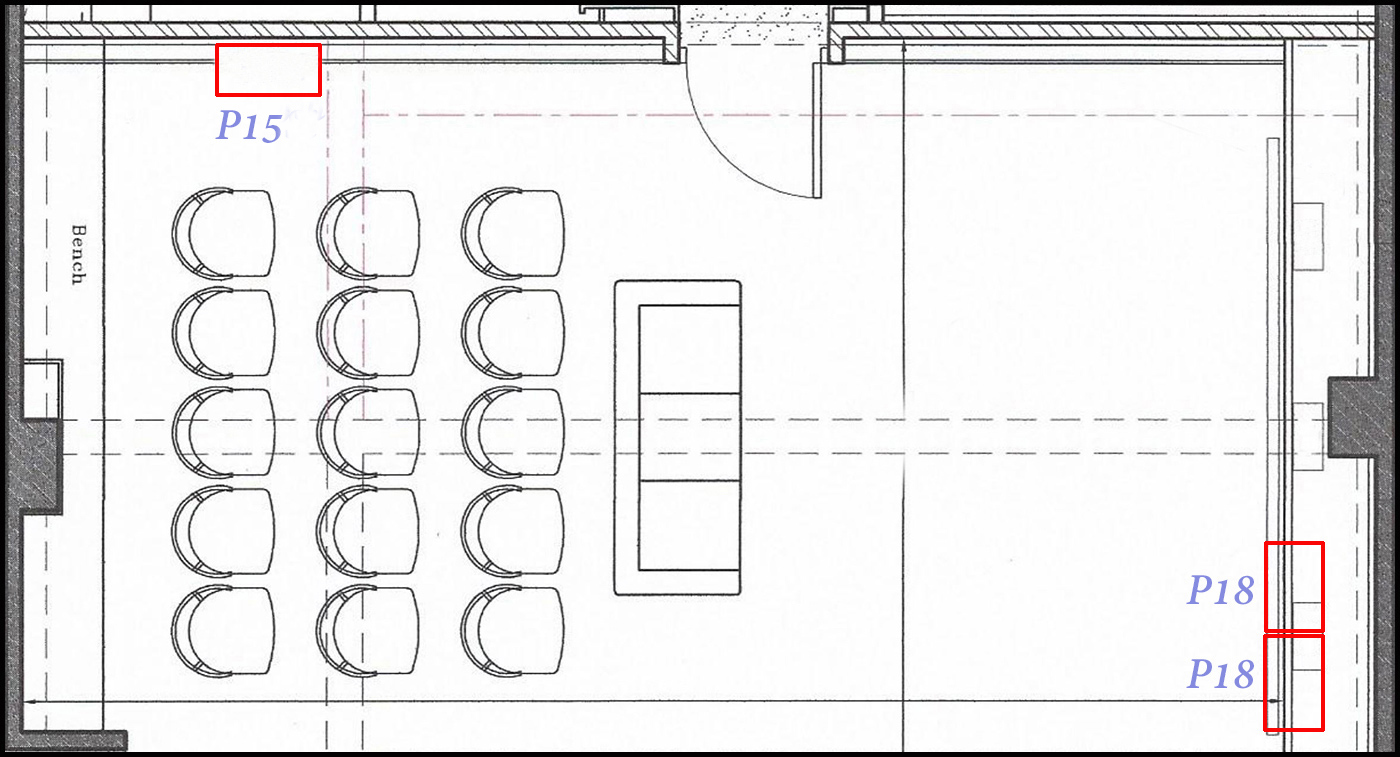

以下就是三隻 Procella Audio   超低音分佈圖。

ewewe


Baffle Wall

上述五隻喇叭都是安裝在現場度身建造的 Baffle Wall ( 聲學障板牆 ) 裡面。Baffle Wall 對於家庭影院是非常重要的,她的存在主要作用是有效地令到喇叭在發聲時,減少來自後牆的繞射聲音,同時強制喇叭的聲音盡量向前發放。因為 Baffle Wall 裡面及表面都採用大量吸音物料,把二次或以上的反射聲吸收,令到整個聲場受干擾的程度減到最低,從而達到更佳的效果,尤其是能令到中頻更平衡,而對於低頻的均勻度亦得到提升。而喇叭擺放在 Baffle Wall 裡的另一好處,就是可以提高各單元輸出的聲壓,通常可增加 3至6dB。而前聲道入了牆的左中右聲道喇叭(P815及超低音P18),為了配合Baffle Wall 的應用,所以現在都採用外置電子分頻功放的方法來推動,好處是兼顧到將來維修保養及操作時候散熱的問題。


這房間設計包括 Baffle Wall ,都是由 Procella Audio 創辦人Anders Uggelberg 所設計。

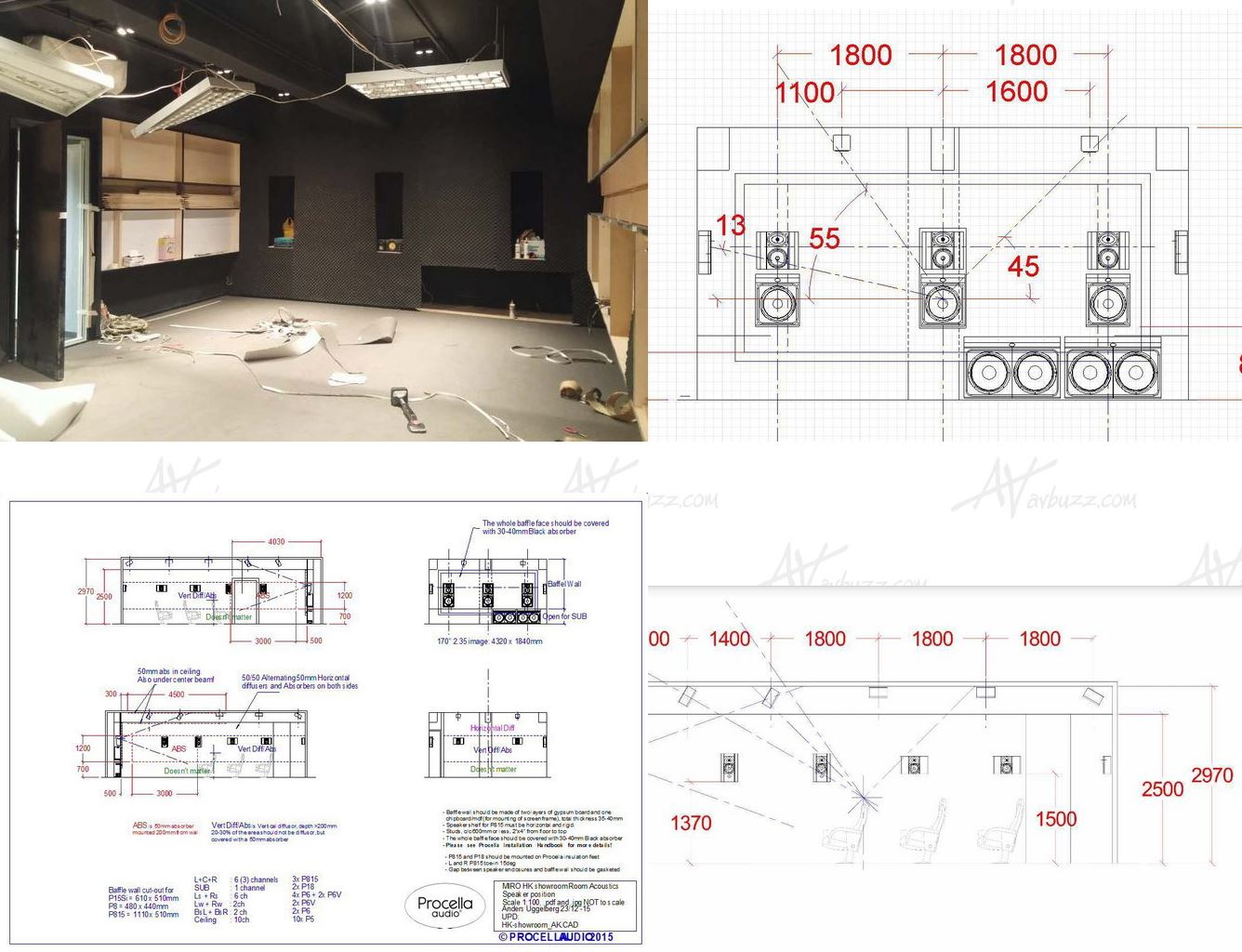

下圖為 Anders 給米樂數碼影音的房間聲學設計草圖。


擴散與吸收

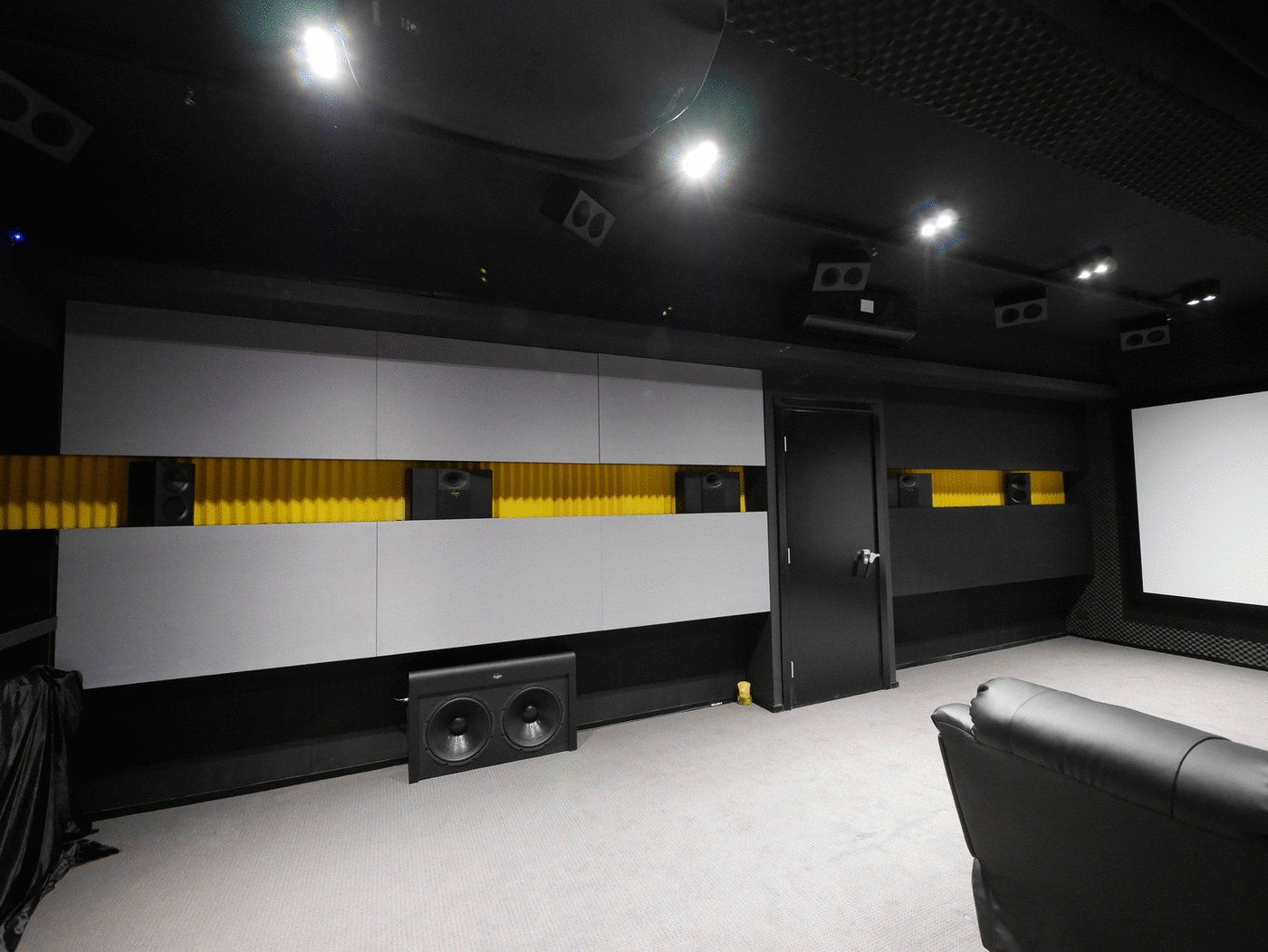

Anders 設計這房間時,當然也會考慮到聲音擴散與吸收問題,為求美觀,以圖中這方式把擴散板隱藏起來。罩蓋以透聲布料加上磁石造成,無論安裝或拆除都非常方便。這裡只展示其中一塊,還有其他分佈在房間不同位置上,擴散板與吸音的排列大小和粗幼都有數據作參考。


okok-


Pp


10隻天花喇叭

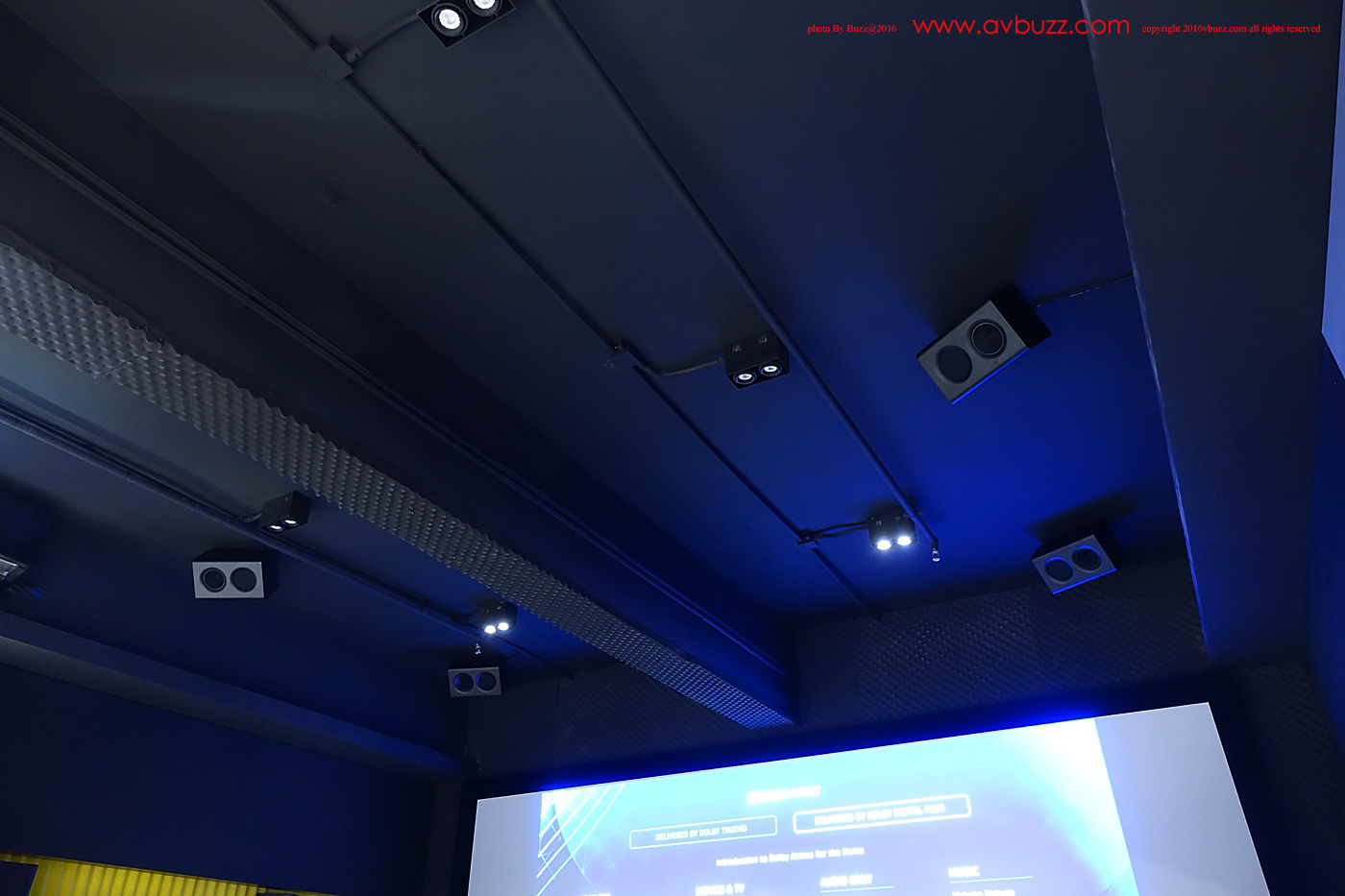

15.3.10 系統裡,當中的10是指天花喇叭數量,她們都是劃一屬於 Procella Audio  P5,入門口向左手邊望,可見這四隻P5的存在。

DSC08896


而入門口向右望的話,就是另外六隻 P5 的擺放位置。

DSC08810


環繞水平喇叭

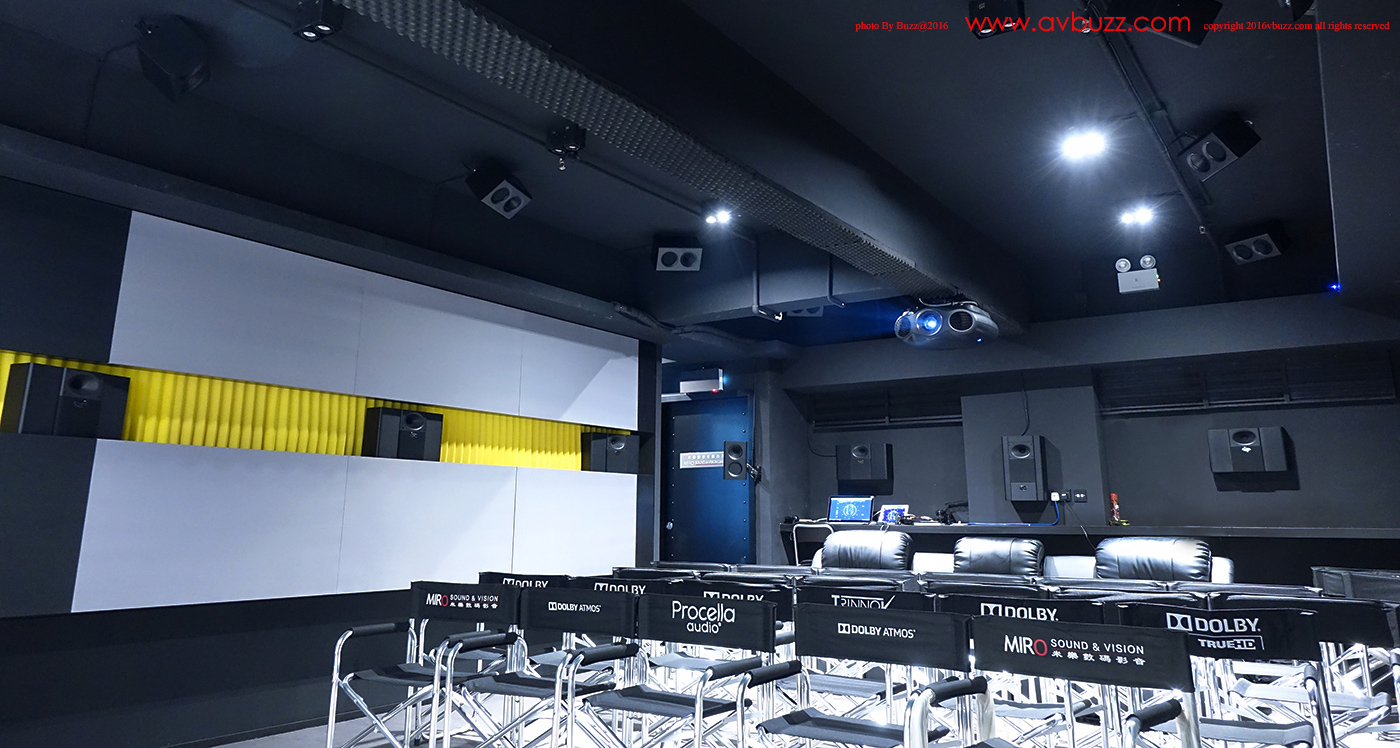

環繞水平喇叭方面,是由合共 12隻 Procella Audio 喇叭所組成,分別是由 4隻 P5 與 8隻 P6 所組成,需要三張圖方能表達到。下圖所見房間最後方的一左一右是 P6 喇叭,中央位置的一隻 P6V 是後備作用,暫時未有接上的需要。

DSC08810cc

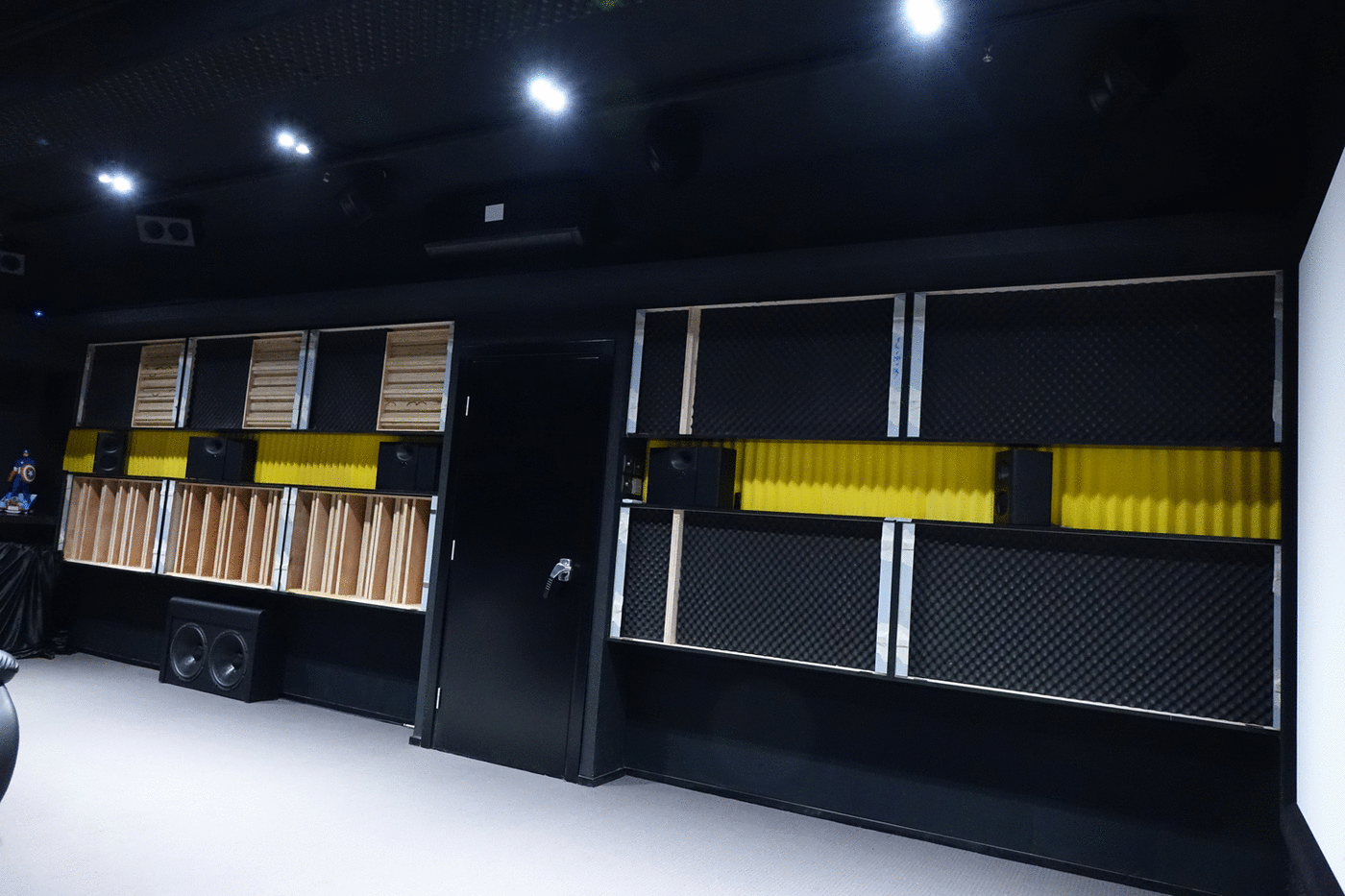

來到左手邊可見 5隻環繞水平喇叭,擺放在黃色喇叭平台上。


右手邊5隻環繞水平喇叭擺放在黃色喇叭平台上。


活動臂

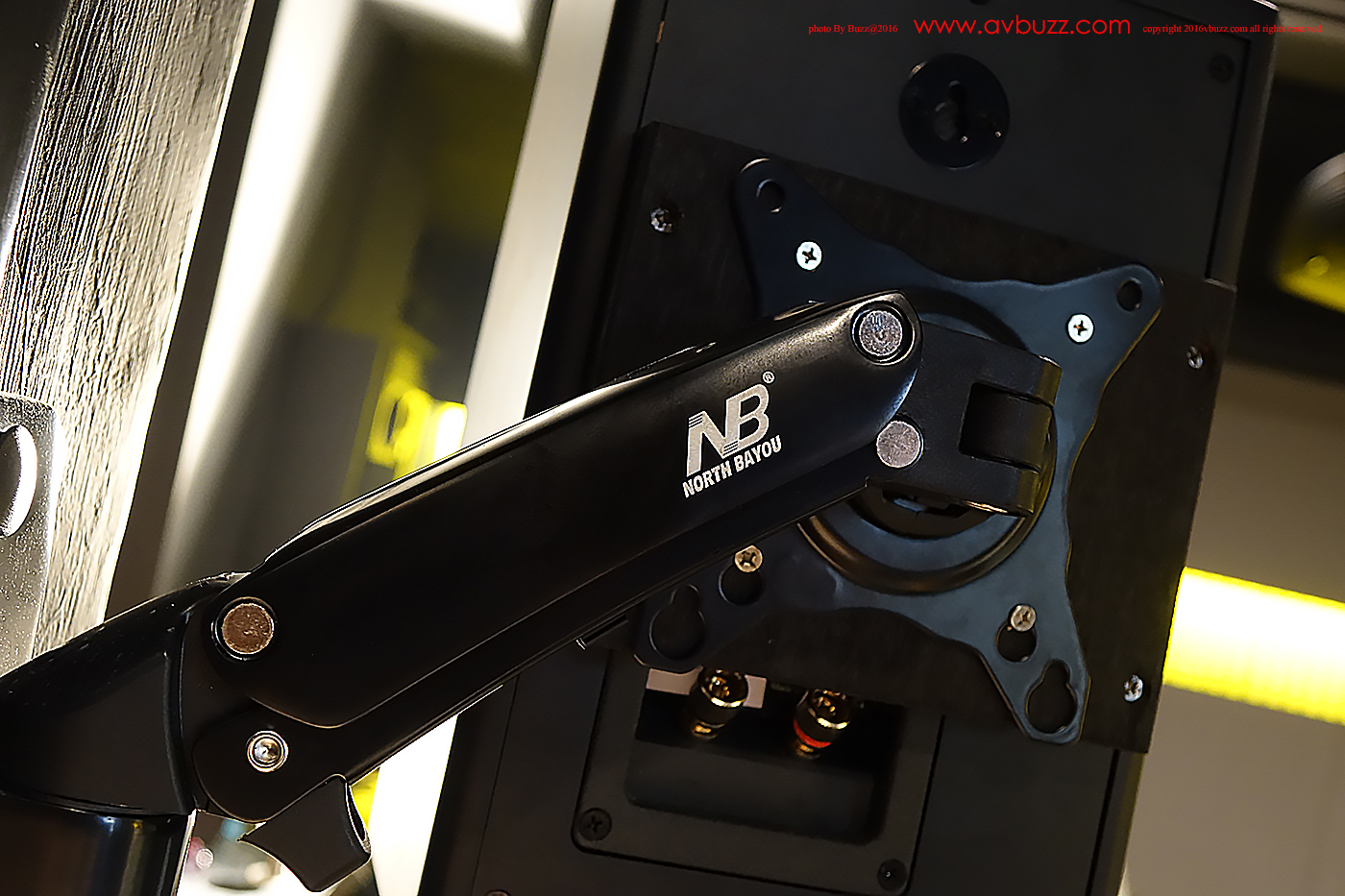

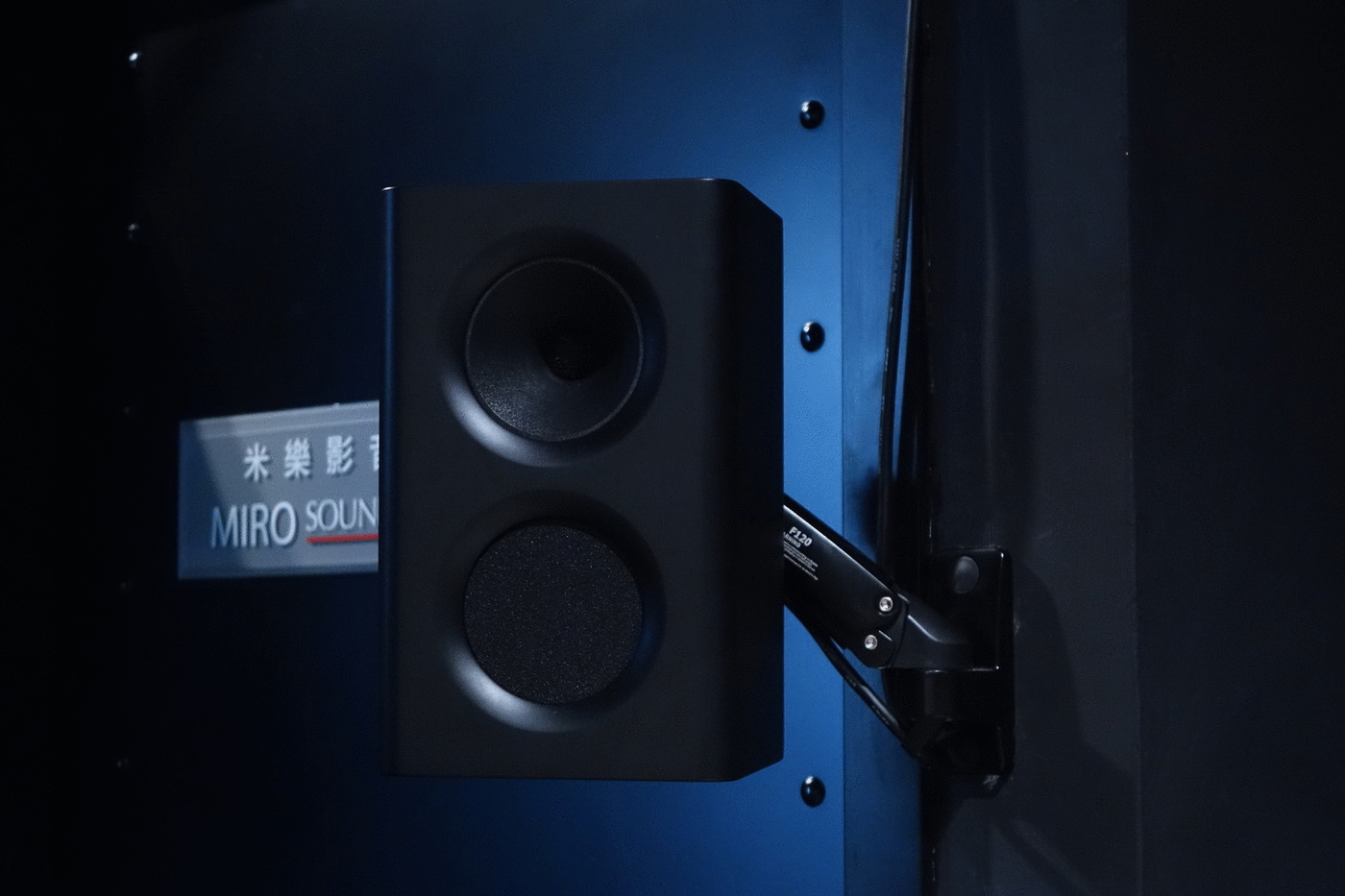

心水清的朋友一定見到上圖一鏡過只能見到 4隻 喇叭,而不是五隻,因為第五隻是以這個活動臂方式擺放。先天是出入口關係,活動臂的出現,正好解決這個問題,所以上圖沒出鏡的 P5 喇叭,在這裡可以見到。


www.GIFCreator.me_XhVGVD

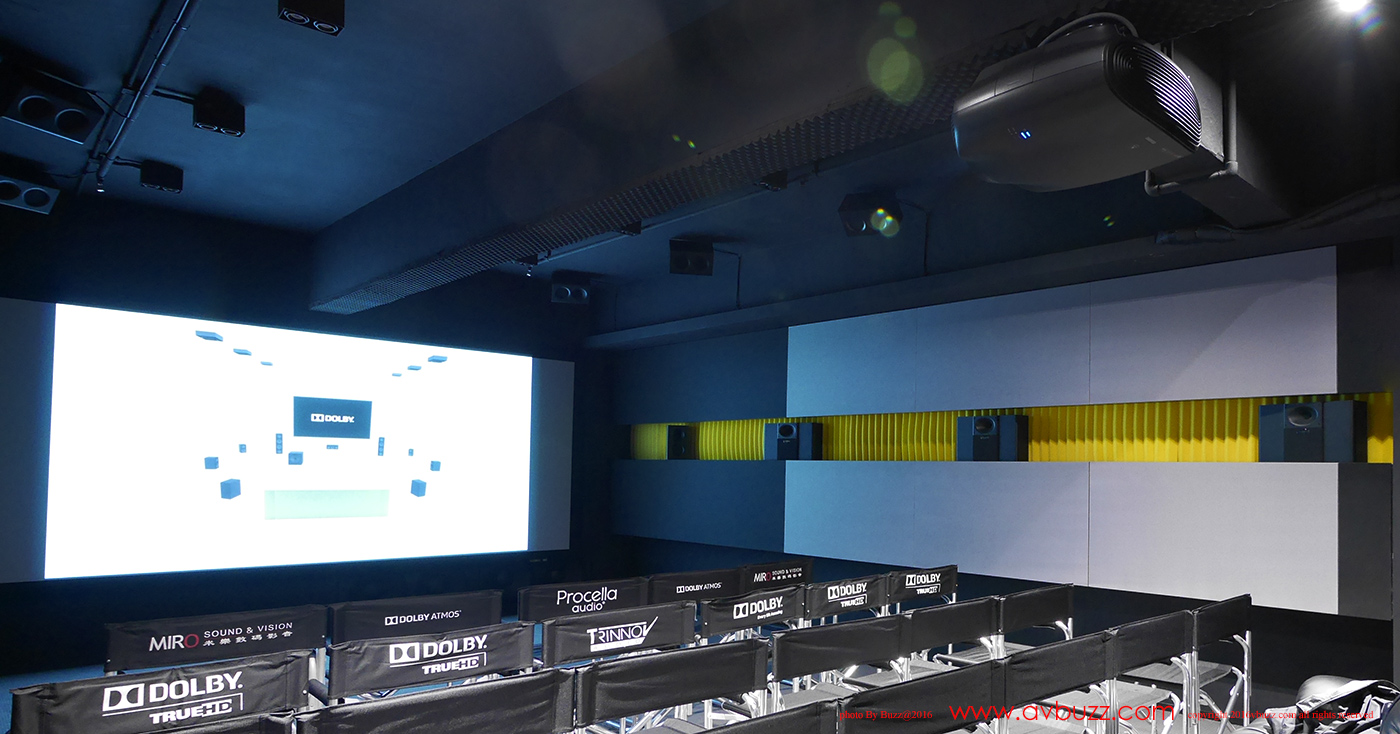

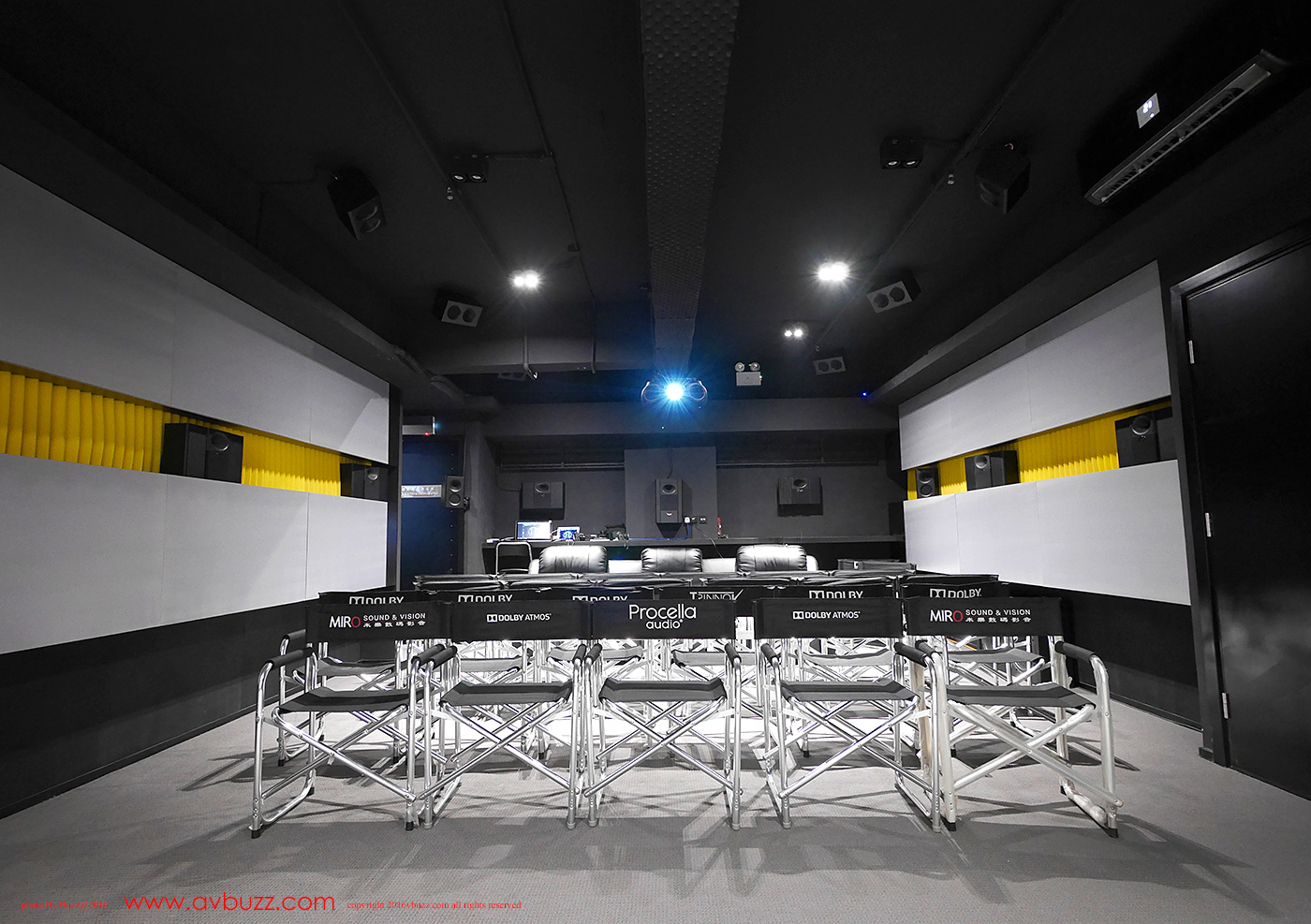

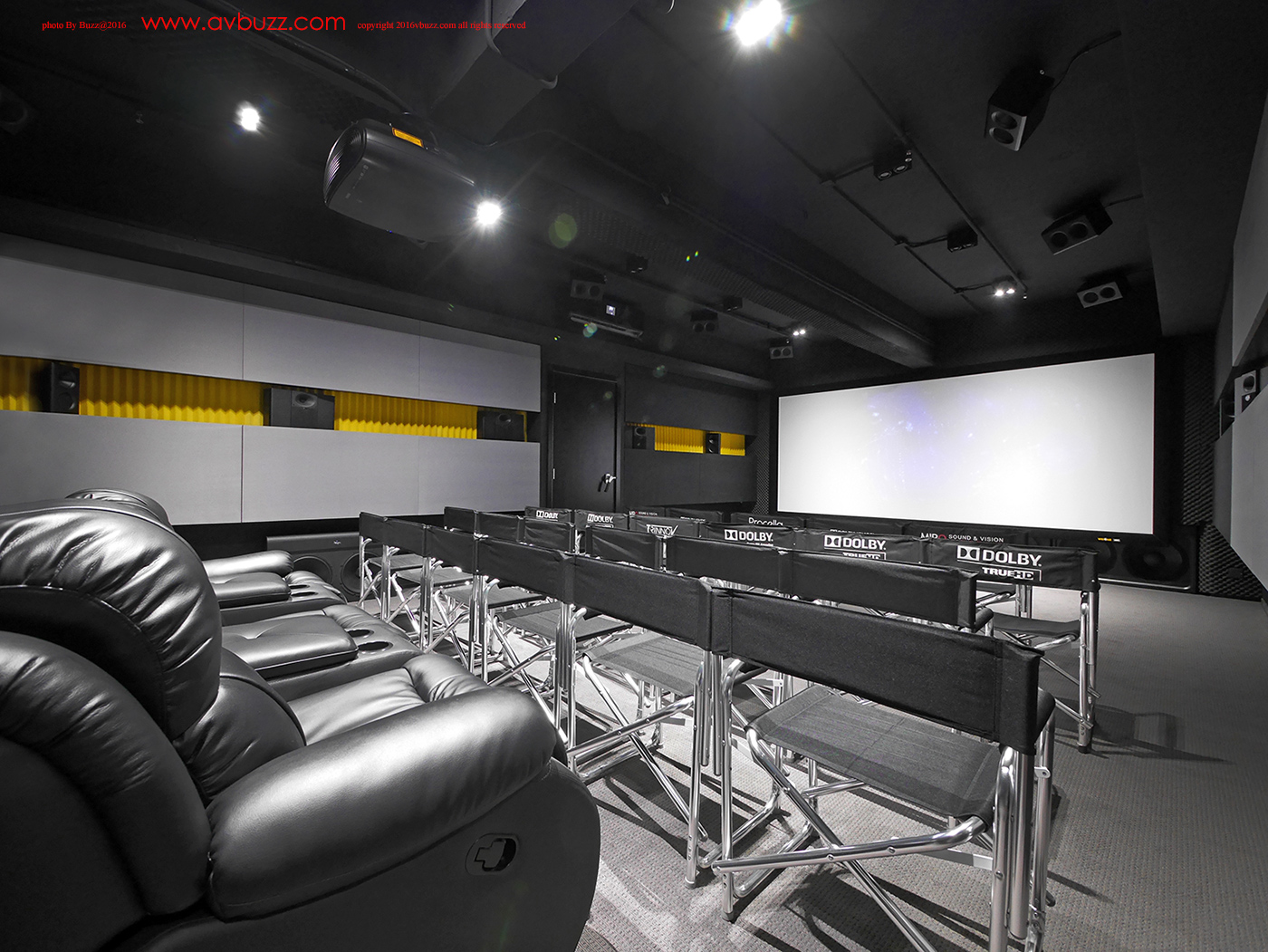

房間 15.3.10 系統佈局便和大家分享過了。

P1180888


投影機

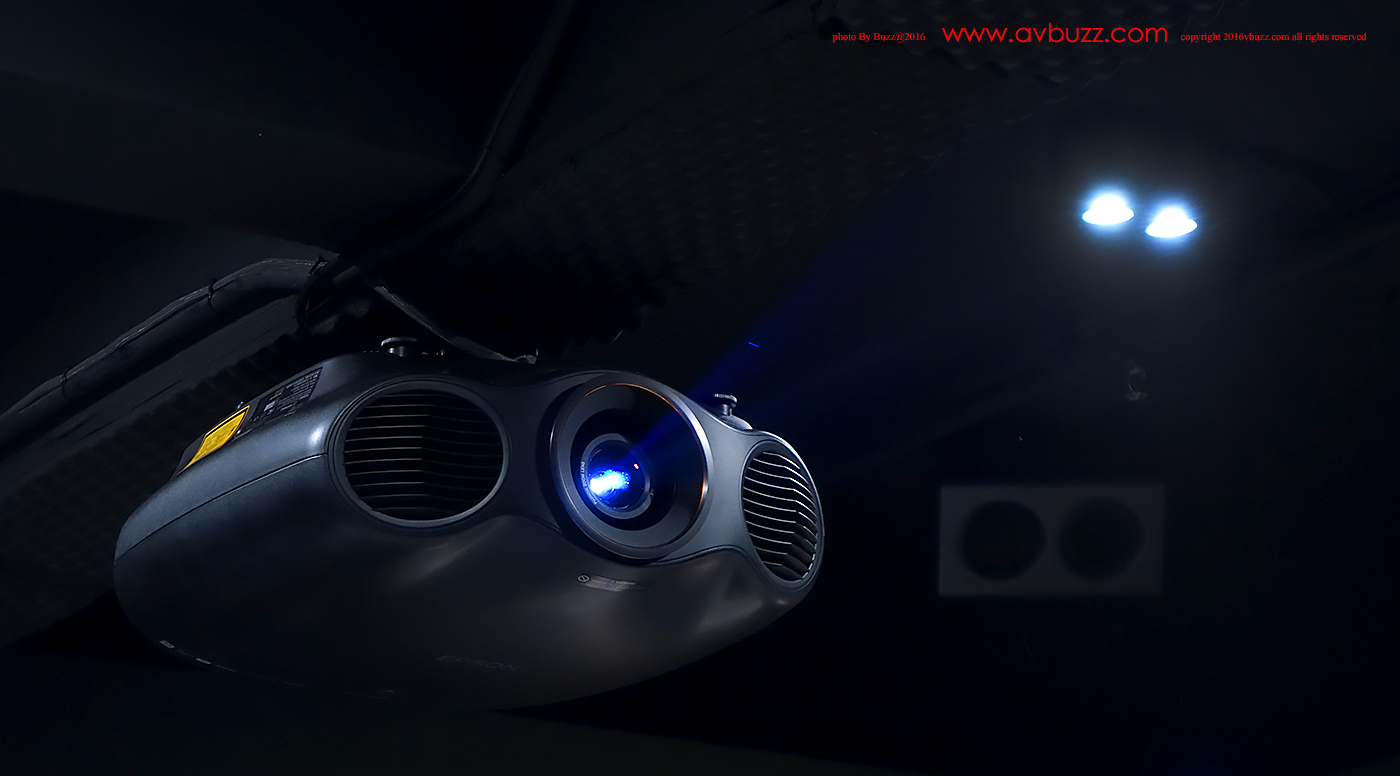

投影機方面,使用 Epson EH-LS10000 投放到達4K水平幕料 VISIONE Cine One  170″ 2.35:1 增益為 0.95 透聲編織固定幕上。

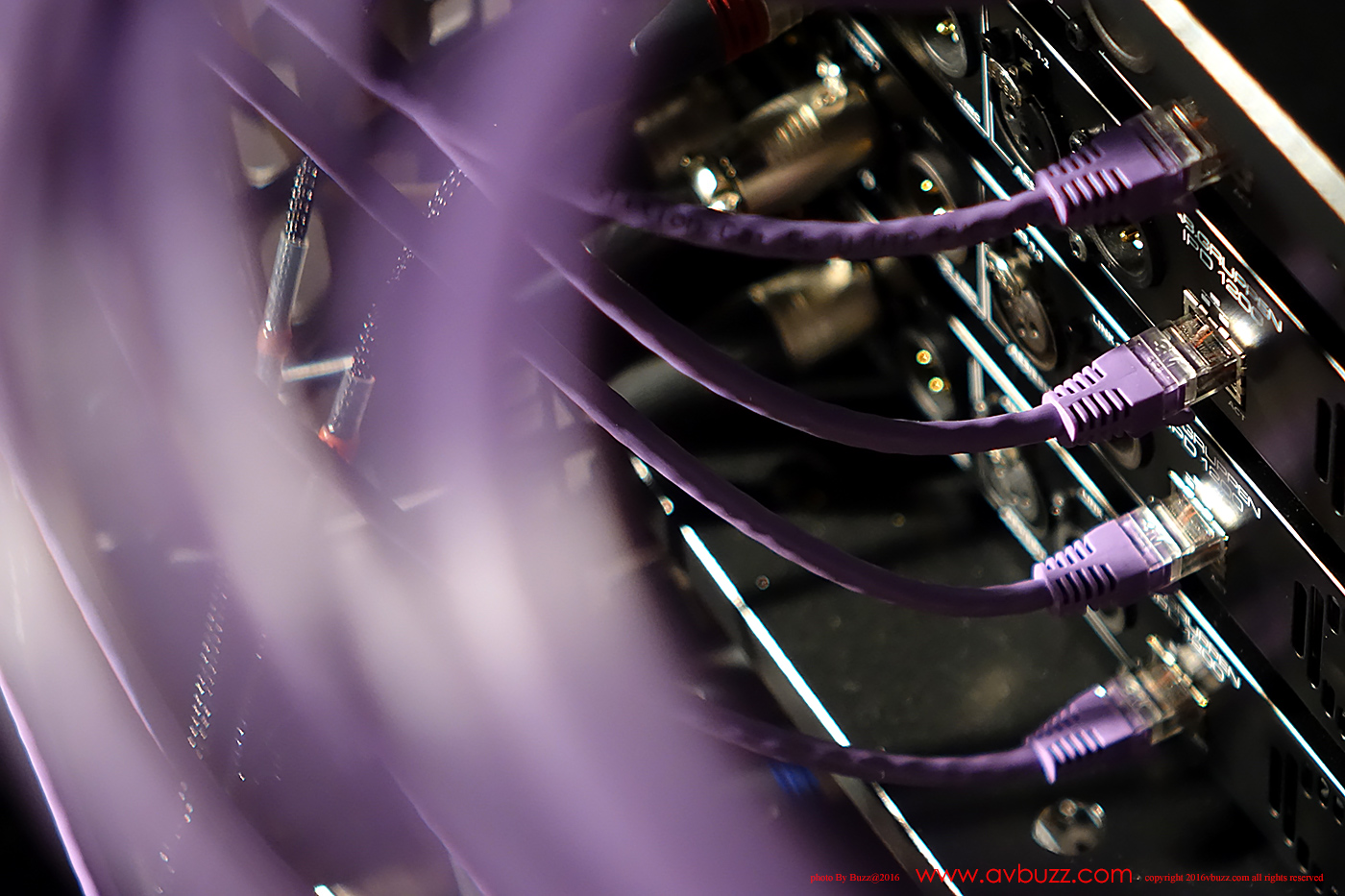

技術一日千里,無論 Procella Audio 數碼後級 , Trinnov Audio Altitude 32 或是 OPPO  ,只要把 LAN 線接到機背,器材今日都可以透過 app 來操作。


機櫃

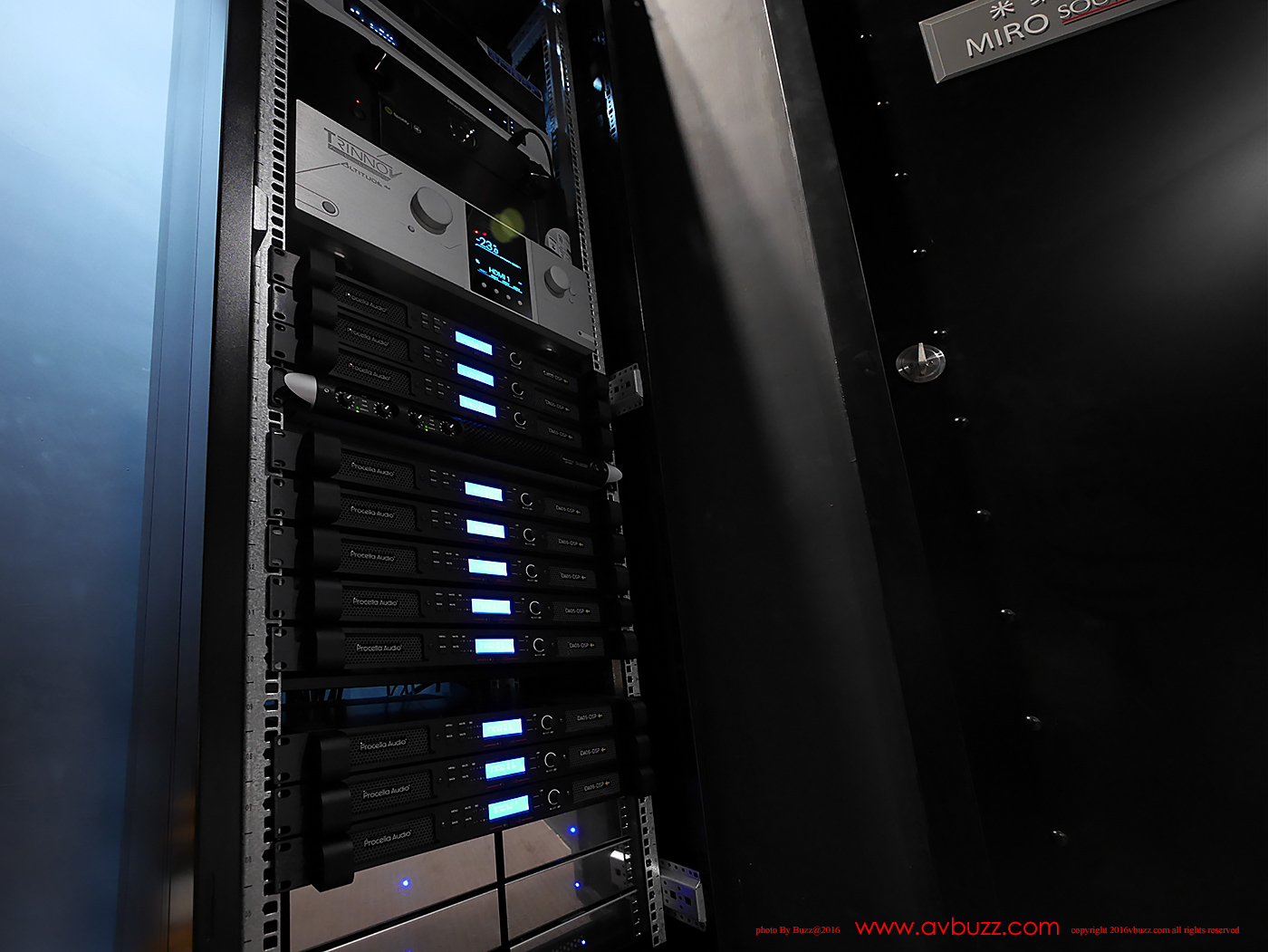

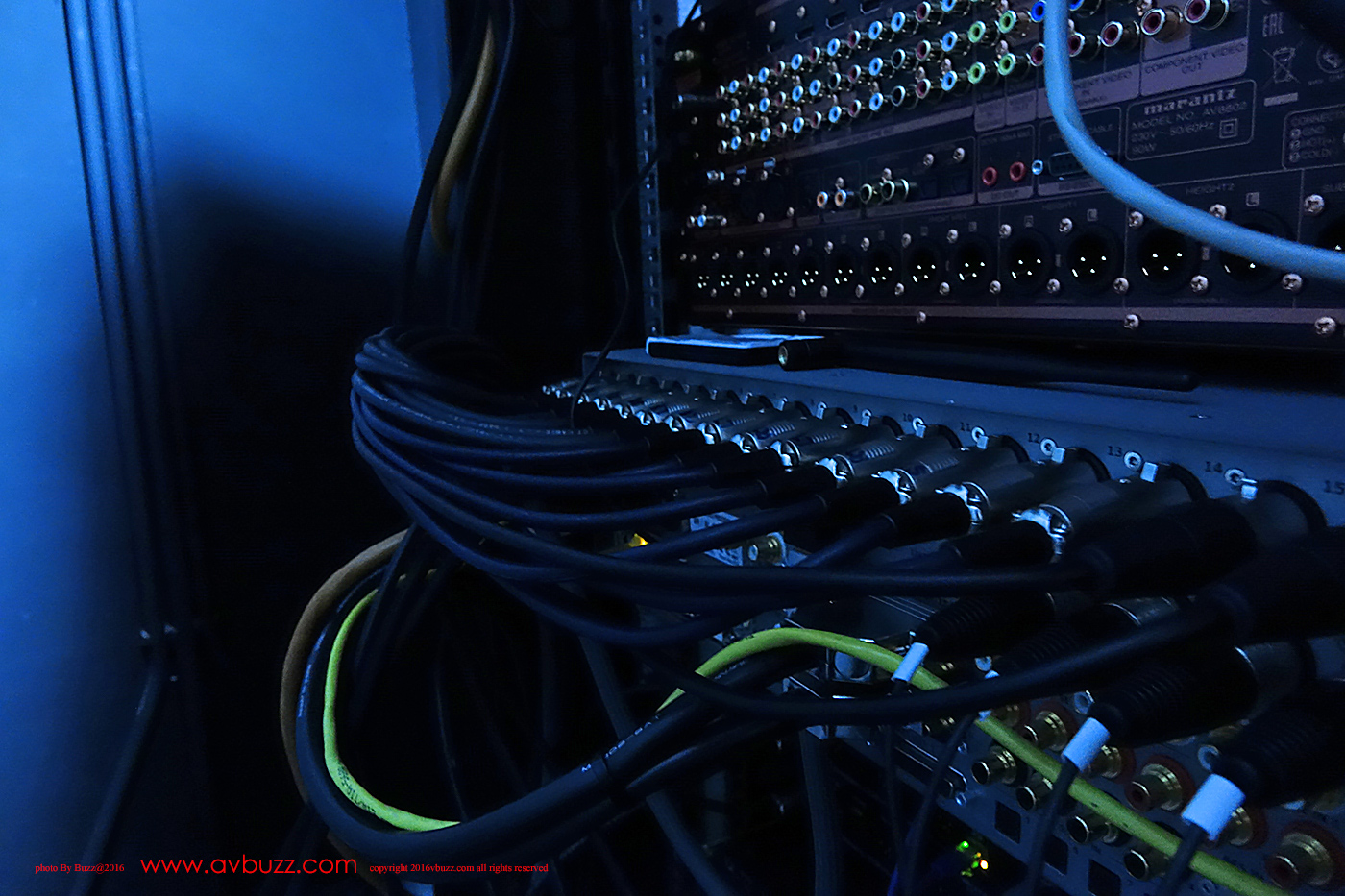

機櫃方面,由於操作可依靠 app 的幫助,器材可放到隱閉處,機櫃身處窄位,如有記者採訪,便會轉身推出來這個位置方便拍攝。透過這角度可一目了然見到所有器材。

P1180872


Trinnov Audio Altitude 32 AV 解碼以 DOLBY ATMOS 與 DTS:X 都是這房間長期作戰的聲效,偶爾也會玩玩 Auro 3D 。 15.3.10 環繞聲系統,28隻喇叭,對於擁有最高32聲道的 Trinnov Audio Altitude 32 AV 解碼來講,還有4聲道後著。


Procella Audio  與  Trinnov Audio Altitude 32 AV 解碼天仙配。

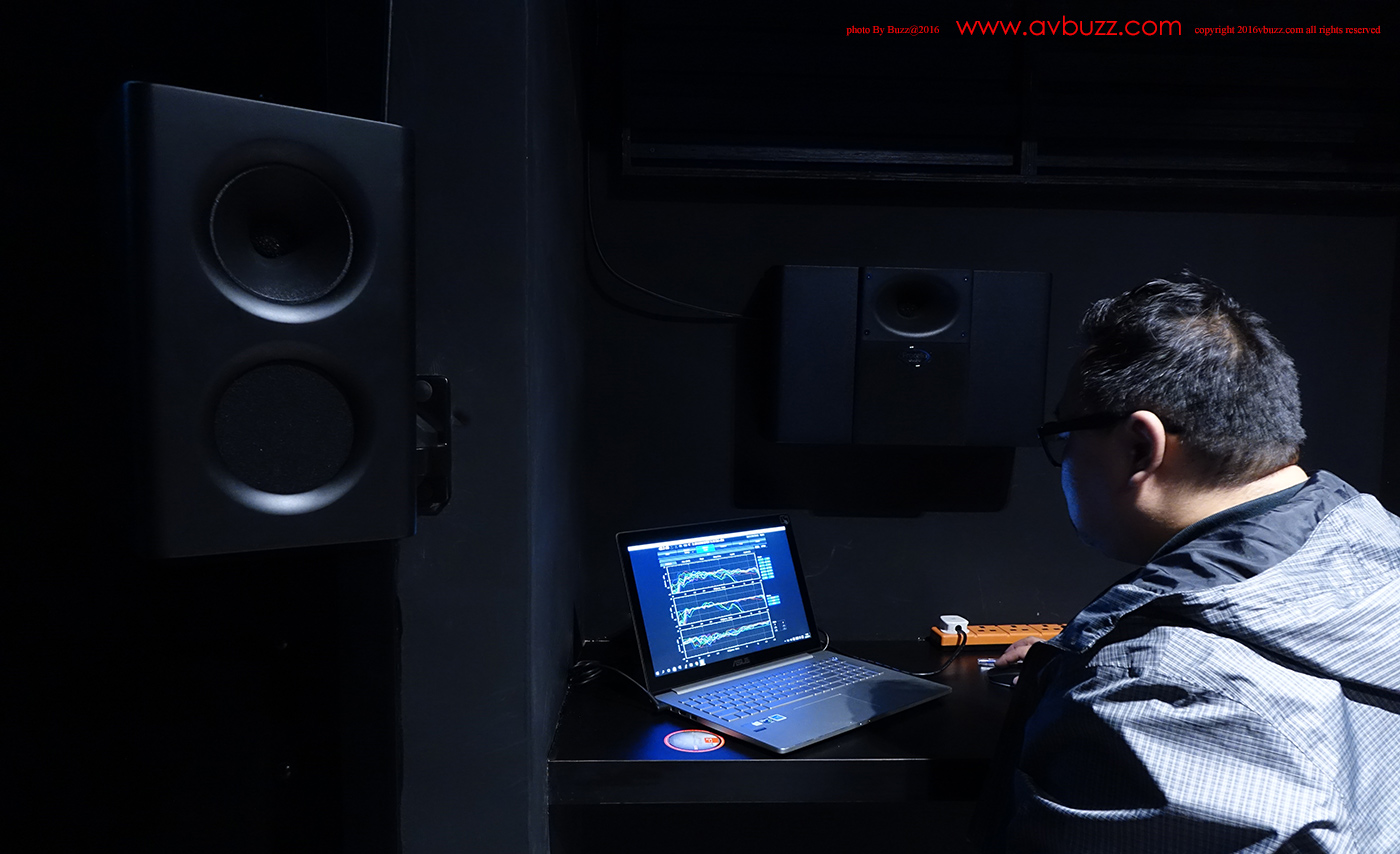

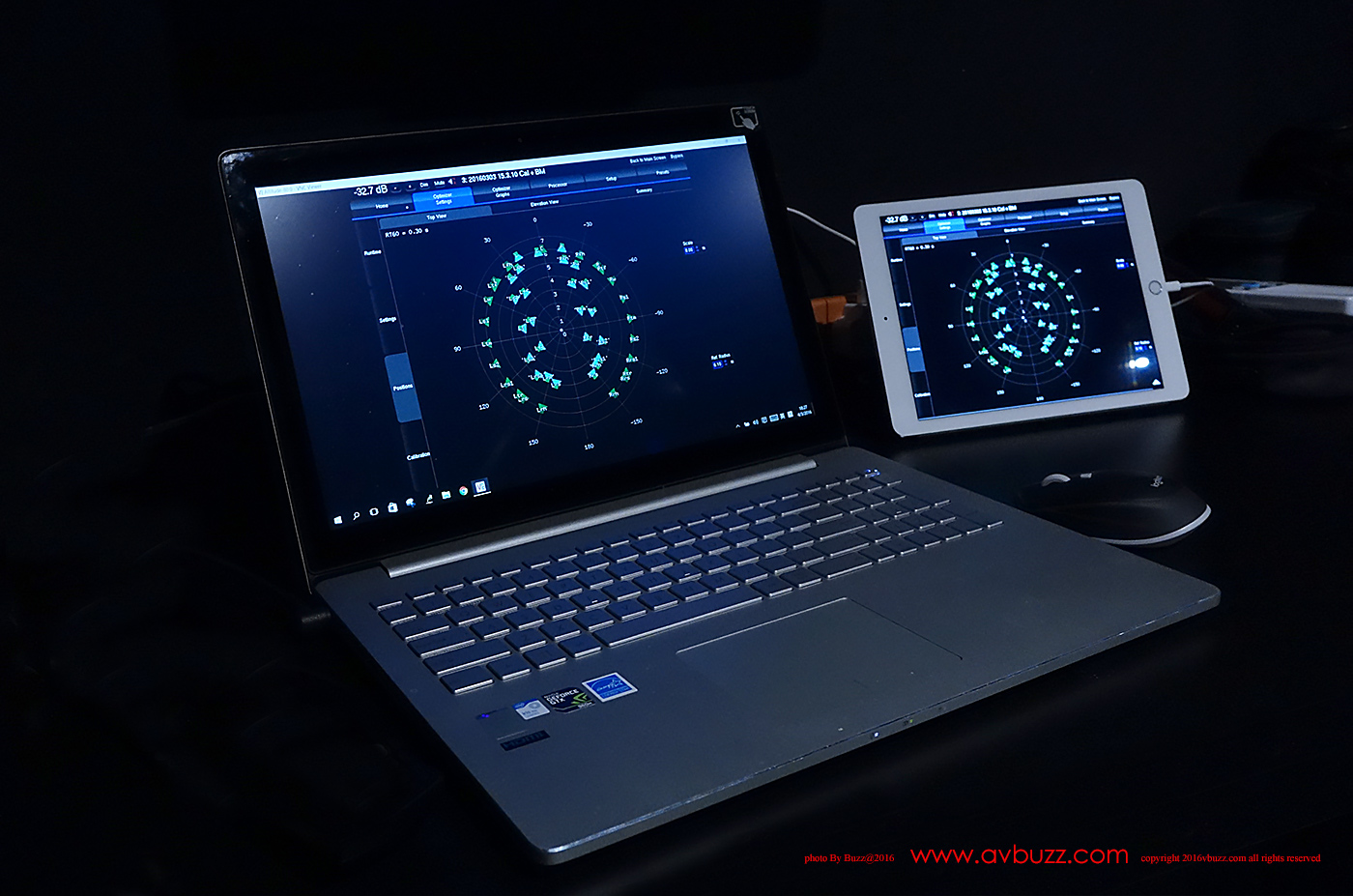

Trinnov Audio Altitude 32 強項之一是可經網絡作出調校,透過平版電腦又得,手機、Notebook 或桌上電腦都無問題,兼容三大平台 iOS/Android/Windows。Ricky Chan 個人比較喜歡使用 Notebook 來調校。


記者不時來採訪,接上調校咪給記者講解也是非常方便。參觀過的朋友們都非常同意觀塘陳列室聲畫效果都絕對比中環好,相信大家日後都不難親身感受到這裡的威力。


MIRO Sound & Vision Limited 米樂影音陳列室

地址 : 觀塘巧明街迅達工業大廈10樓D室

 查詢電話 : 2521 5999

營業時間 : 星期一至六 10:00-18:00

星期日與公眾假期休息

有關米樂數碼影音與觀塘地鐵站之間的路線圖,可透過以下連結得到。按我進入路線圖



各師兄與朋友,這篇文章,如非商業用途,歡迎轉貼再轉貼,如需借圖片使用,

請自便,但敬請不要抹去圖中的 avbuzz.com簽名字樣,感激感激再感激。


  avbuzz.com精神,人人毒我,我毒人人 ◆
