發佈日期 : 2007年 1月6日
aa2.gif){kind=small}
上集大約講到這機的基本資料，接下來我們欣賞一下這部機內的結構和佈局吧。
這個頂蓋不是普通的頂蓋這容易打開，由於是第一次接觸，花了一些時時間先能把蓋打開來影相。
開蓋後知道面蓋非常之重手，不是普通的單薄材料可比，之後望到這個骨架，
在中間分別用上了兩條支架，使到這機的結構更加堅固。

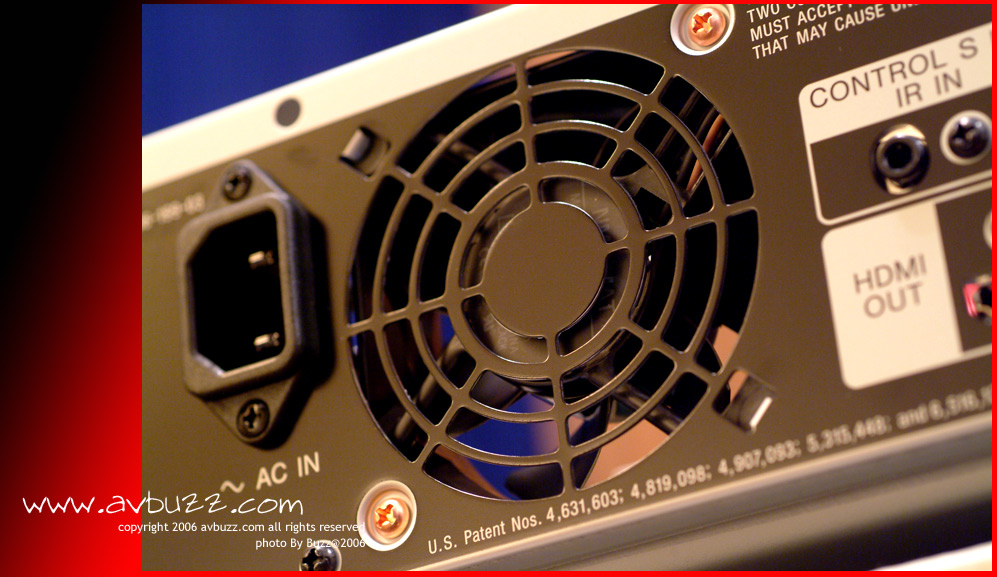

機背近電源插位的位置，附上散熱風扇。
風扇主要是對著電源供應位置。

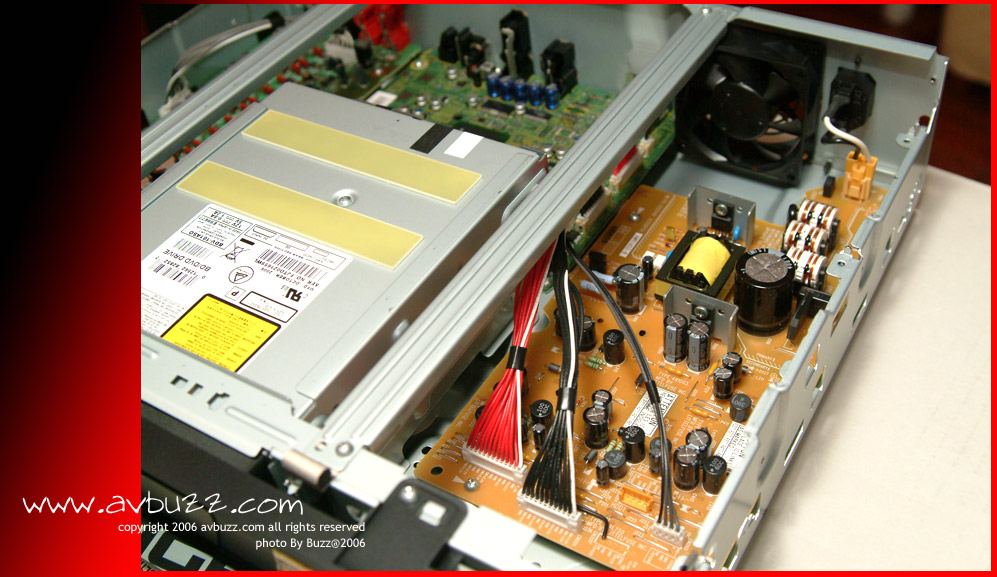

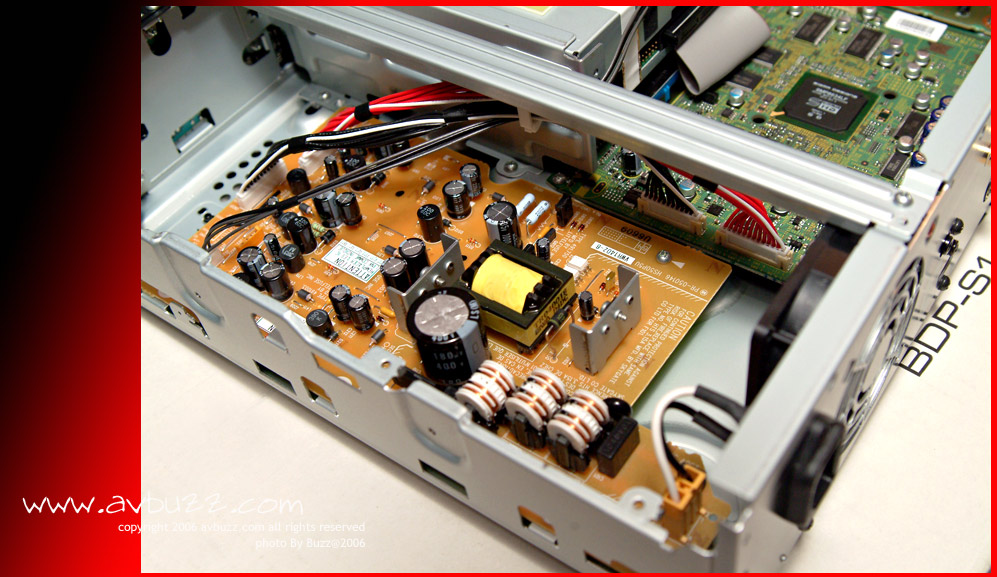

由另一個角度看這個電源供應部份，但很奇怪，這個電源供應部份，看不到有保險絲的。

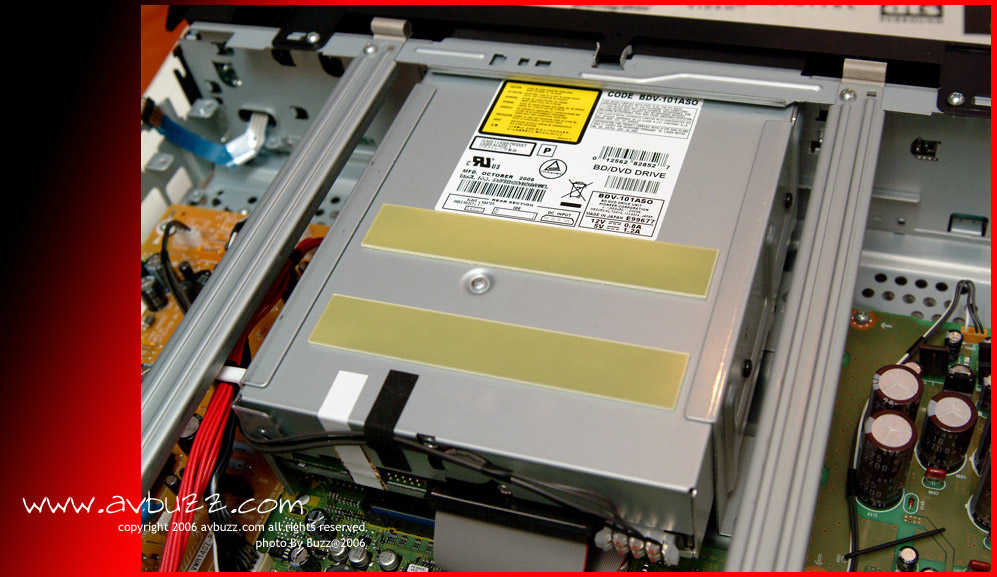

看過電源供應部份，以下時間，我們看看Blu-Ray / DVD Rom吧。
大家都應該很清楚這部Blu-Ray機是屬於 Sony，而 Sony自己一直都有生產屬於自己的電腦Rom，
但不知何解，這部機的 Blu-Ray / DVD Rom，居然是屬於Pioneer啊~~~

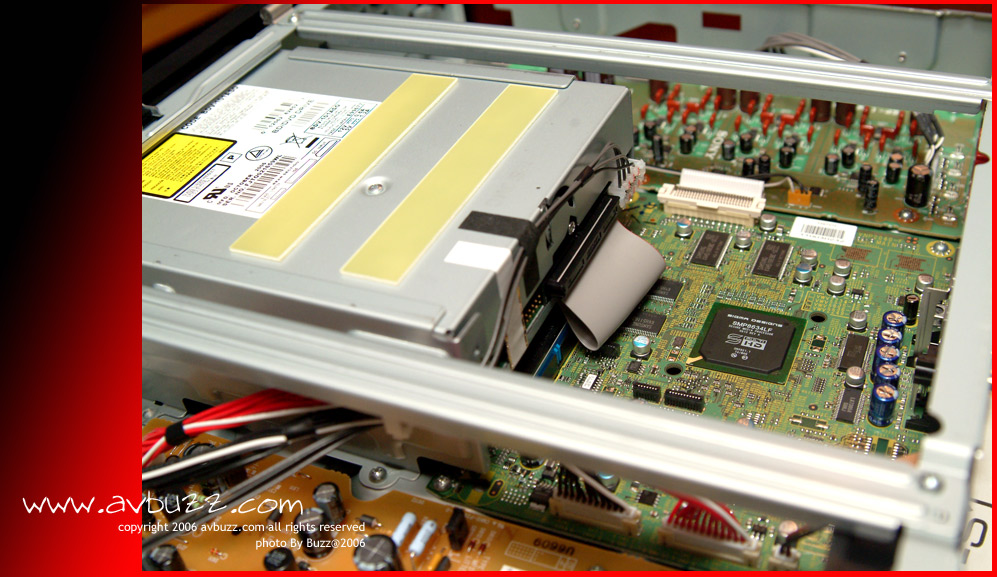

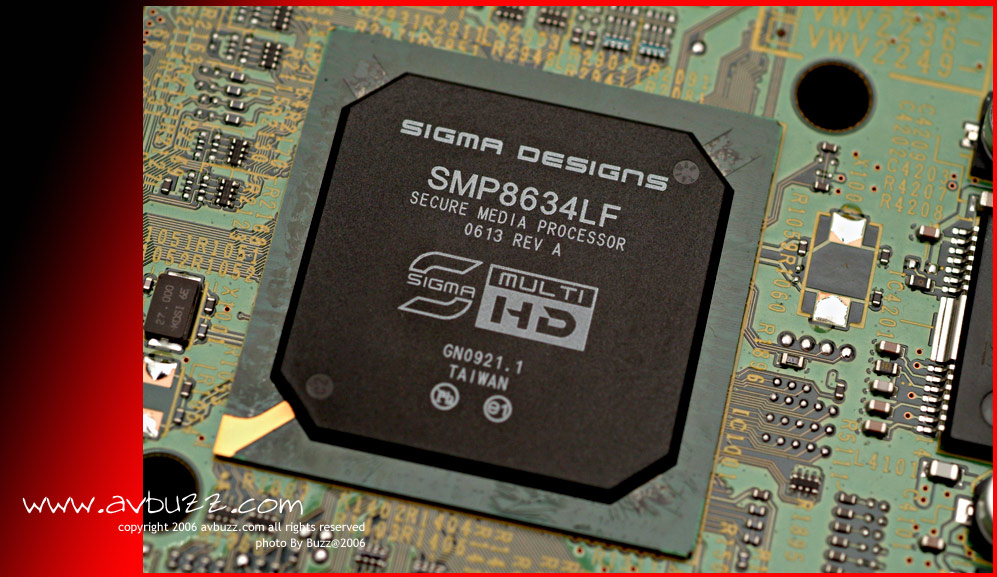

圖為晶片的區域。
與 Panasonic DMP-BD10 同樣是使用Sigma Designs 晶片。

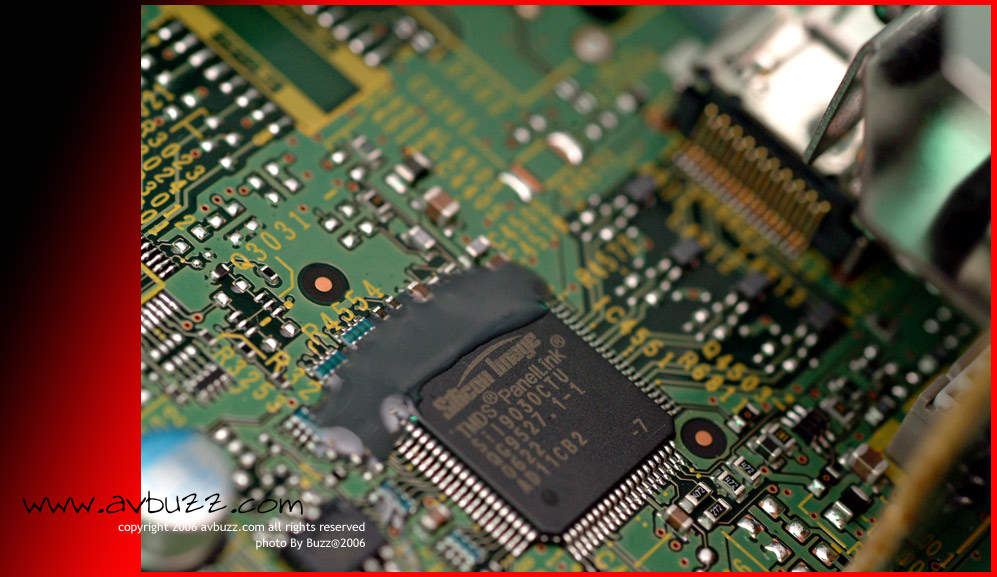

HDMI輸出口把關的一粒晶片，就是圖中的Silicon Image。
所有經處理好的訊號，都是經由她帶出HDMI輸出口去。

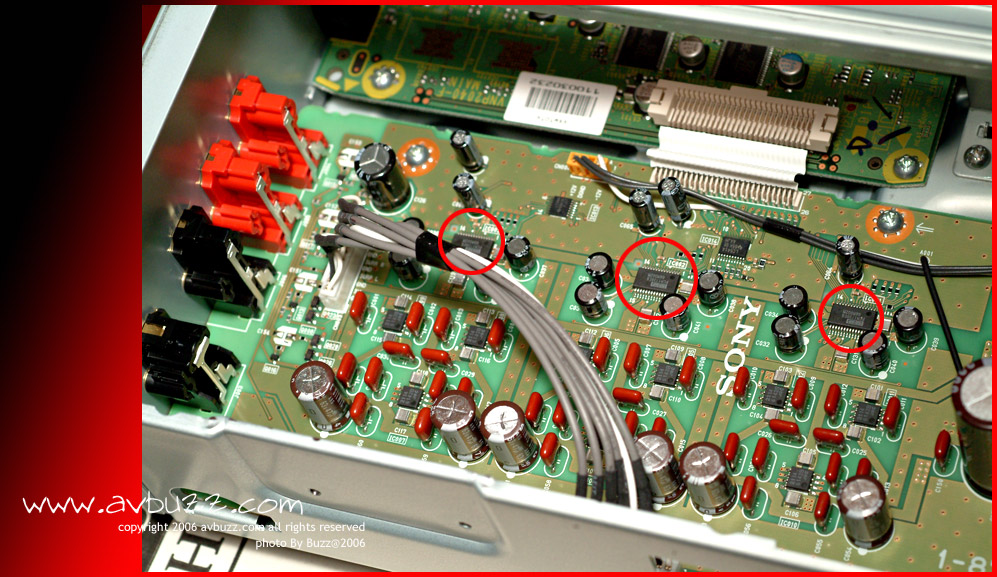

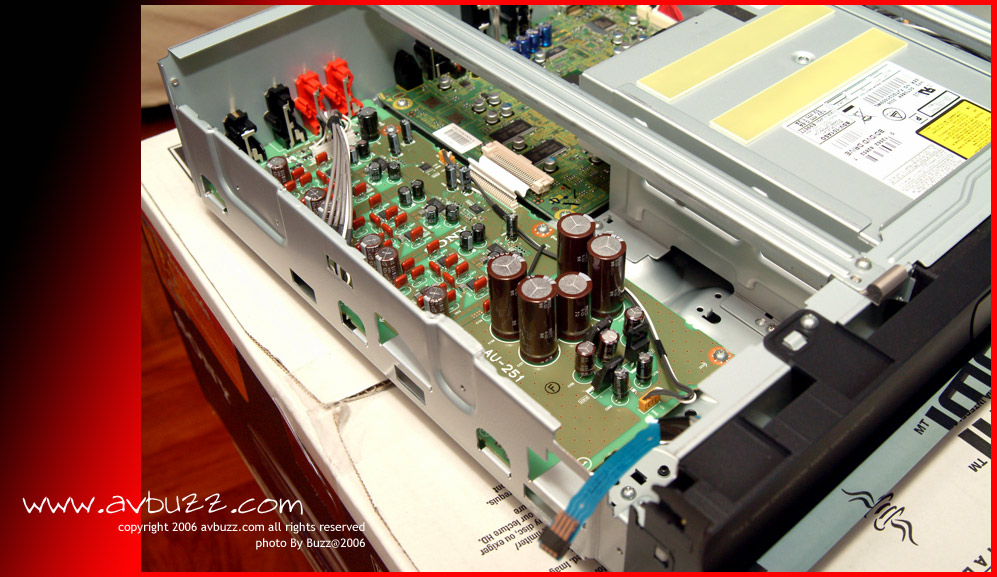

最後一個位置是負責聲音表現的部份。
這個位置可見底板印有Sony的標致，而且在圖中可見有三組整齊的電溶。
而紅圈位置有三粒重要的零件。

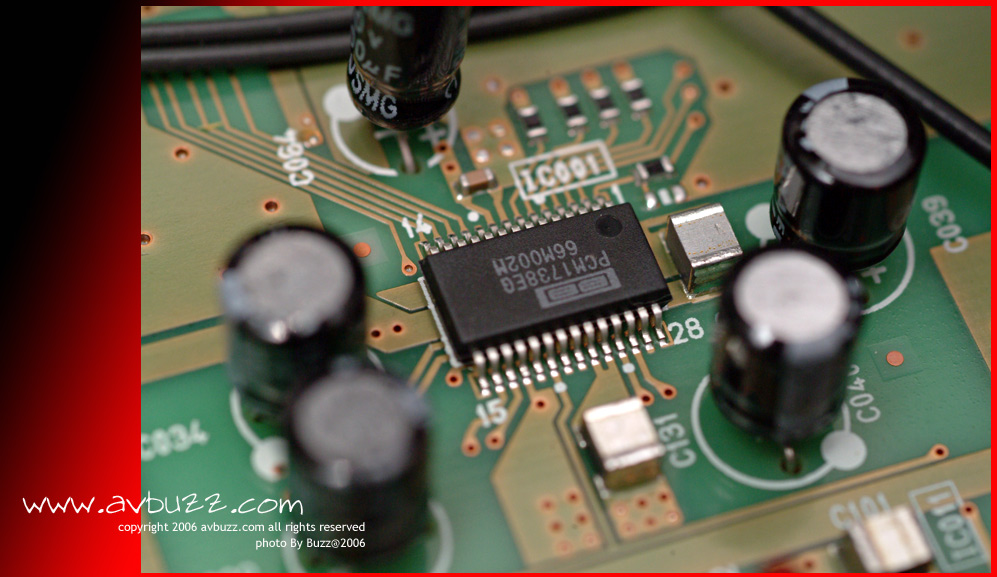

使用的DAC是Burr-Brown PMC 1738。

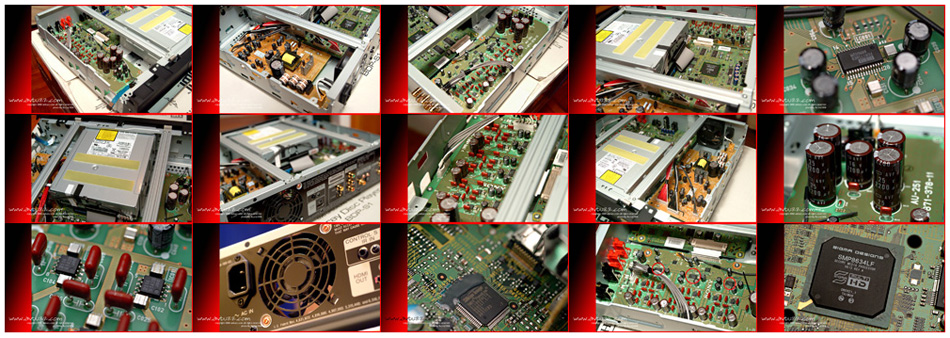

如想看更多有關這機的解剖圖片，可到以下這個相簿內參觀，我把所有拍攝到的解剖圖片，都放在這裏。
http://www.avbuzz.com/event/album290
待續............
