Panasonic
DMP-BD10
Panasonic
DMP-BD10
中集-結構與佈局
發佈日期 : 2007年 1月2日
aa2.gif){kind=small}
上集內容是有關這機的初步看法，今集和大家分享一下這機的內部結構和佈局。
由於這機是屬於影音顧問 Alan Lee的關係，所以必需得到他的同意，先可以拍攝到這輯結構與佈局，再一次多謝他給我這個機會。
開蓋的話，羅絲位只有五粒，兩粒分佈在左右兩則，其他三粒在背面位置。

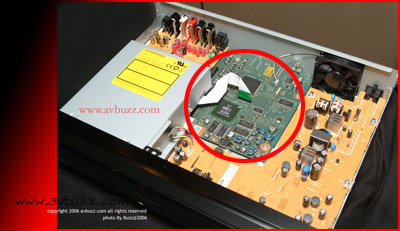

打開蓋之後就是圖中這個樣子，主要可分為四個區域，以下一一和大家分享一下。
先看看處理聲音和畫面的位置吧。

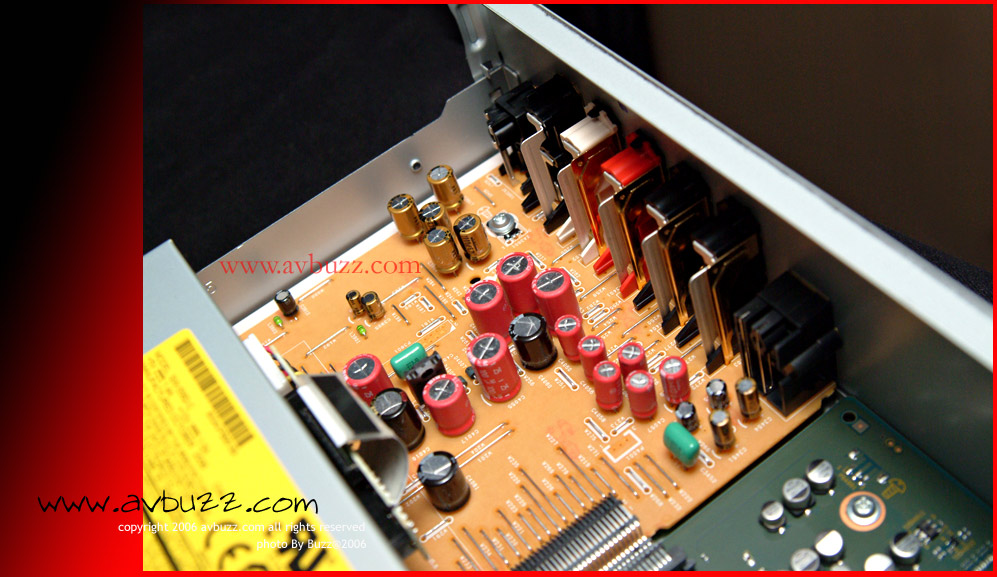

下圖是她們的背面位置，可見到有不同顏色的電容，
由於這機是日本製做的關係，所以可憑電容的不同顏色，知道用料不錯，
平日黑色的是最普通的，工程師經運算後，在不同的位置，使用不同的電容來運行，越多不同顏色，
代表越花心機去運算後，使用不同的電容來達到目的。
但如果是中國做的話，很難用相同的觀察作為指標，因為大家知道，中國有中國自己的做事特色，不可以用電容顏色作為指標了，
所以只適合在日本做的機上作為觀察指標。

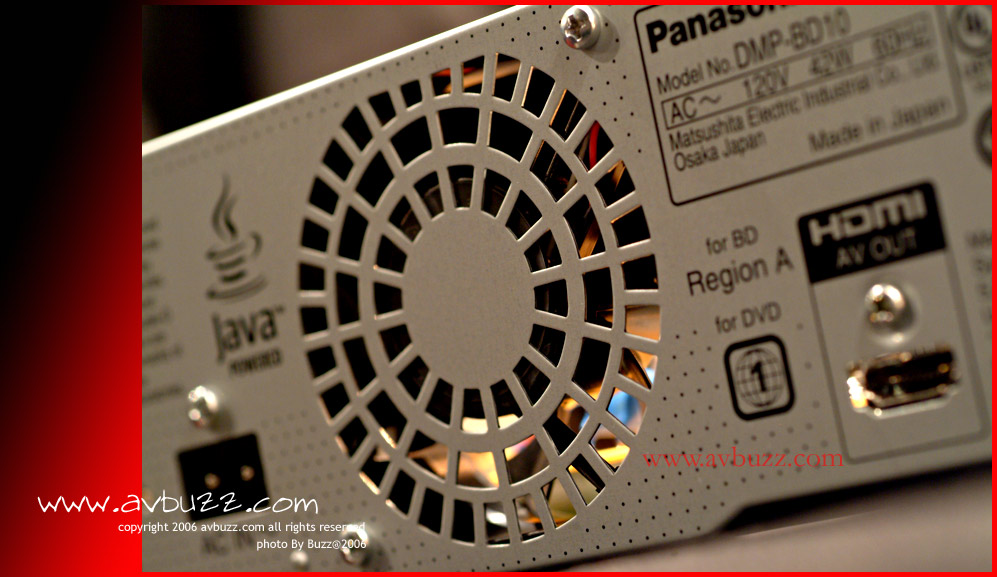

接下來我們去另一個位置看看，在機背大家可見到一個風扇。
開蓋後我們可見到這個風扇是對著電源供應的電容 。
可能在運作上，機內的溫度比較高，所以有這個風扇的設立，由於我試機的時間不長，所以這機只是溫暖，不覺得熱吧，
不知道用上一段比較長的時間後，會否很熱呢?
機背上面印著這機是屬於 120V電壓的，所以我們香港和國內必需用上變壓火牛，

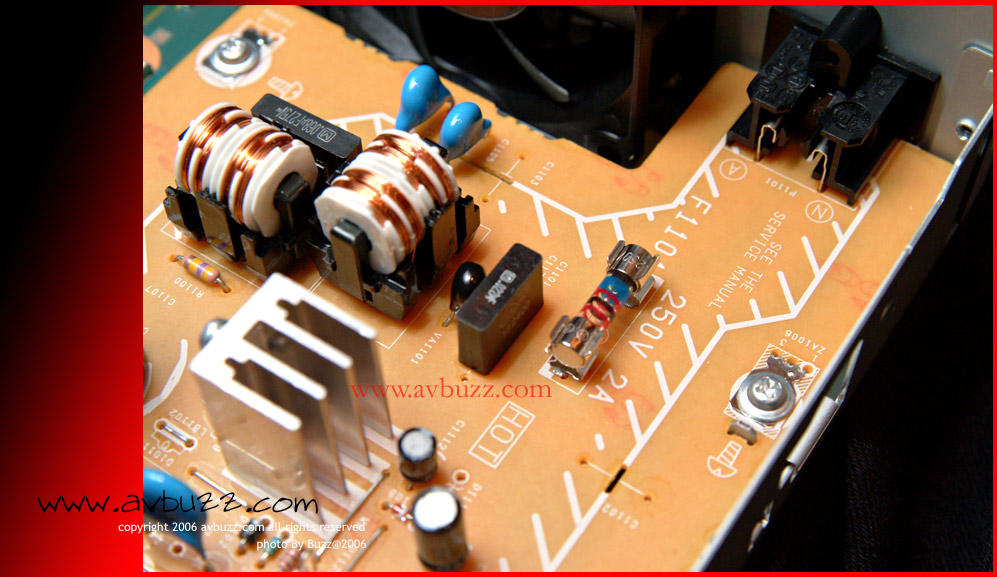

但開蓋後，當我見到這個保險絲上面印著 250V 2A。
我強調我只是一個普通市民，我沒有電工牌，不是專業人員，對電工方面一知半解，但這個保險絲下面所寫的數據，
使我幻想這機是可直插 240V的呢，不知道熟識電工的專業人員會點睇呢?
離開電源供應區後，我們來到這個位置參觀一下。
這個位置，我們可見到兩位主角在這裏出現。
數碼科技，晶片主宰一切，這機也不會例外。

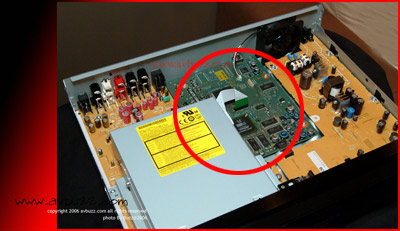

兩位主角分別身處這個位置。

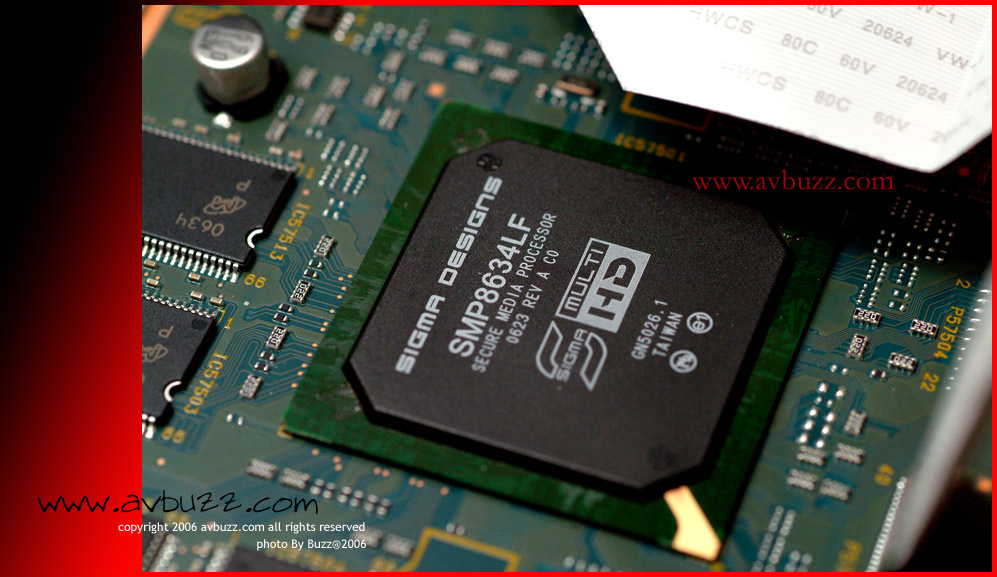

第一粒是大家對他不會陌生的 Sigma Designs 晶片了。

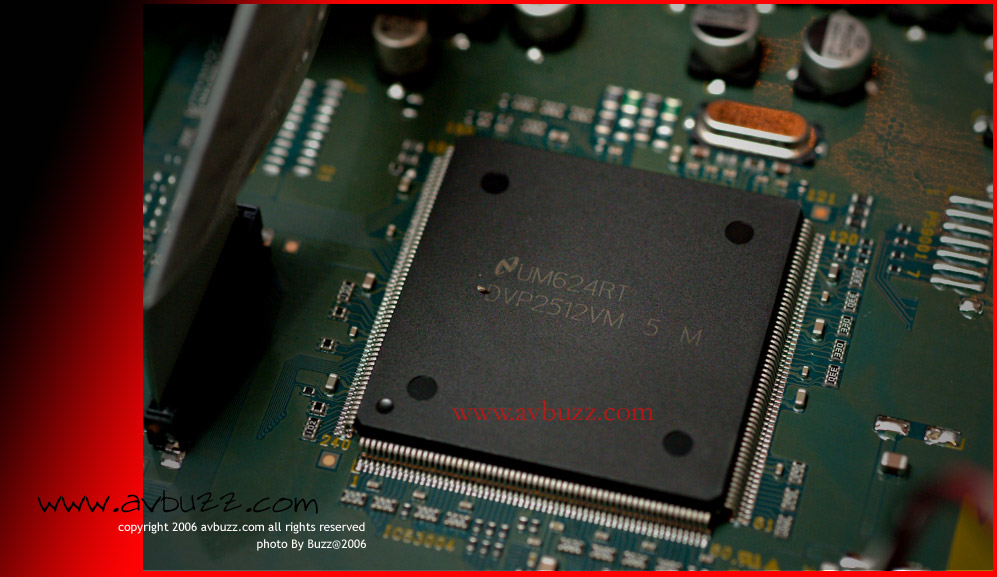

而另一個晶片呢，利害喇~~~我不知道。

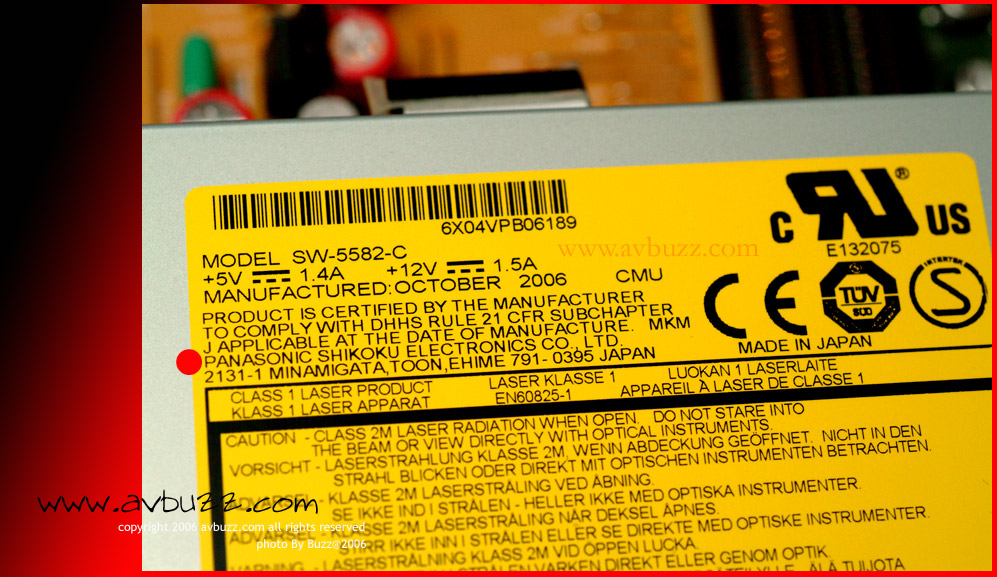

離開晶片位置，來到另外一個位置了，圖為這機所使用的Rom。
Panasonic一向有自己生產 Rom的，
圖中紅點位置可見到這個Rom，是屬於 Panasonic自己所做的，而且是日本製做的。

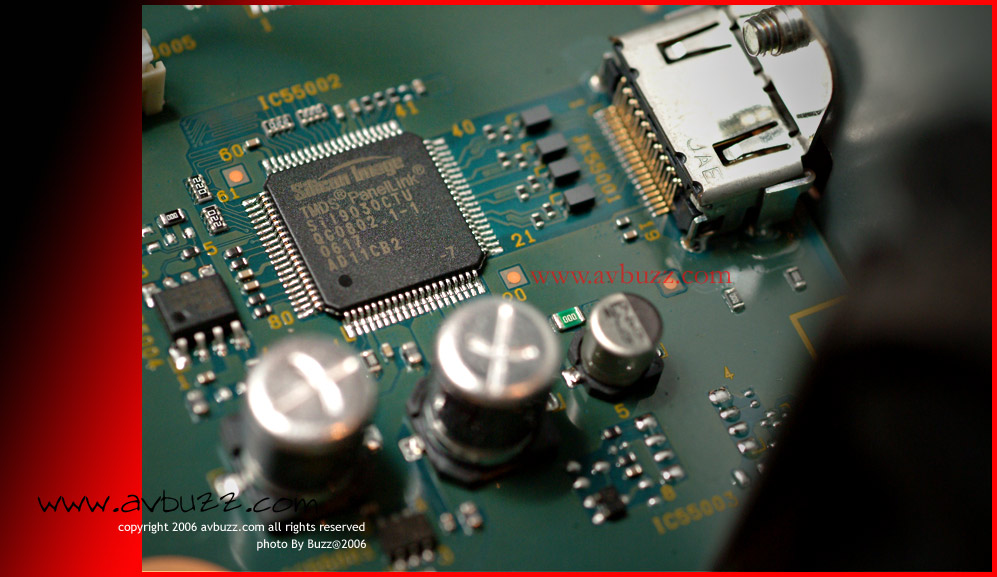

最後我們來到HDMI輸出口把關的一粒晶片，就是圖中的Silicon Image。
所有經處理好的訊號，都是由經由她帶出HDMI輸出口去。

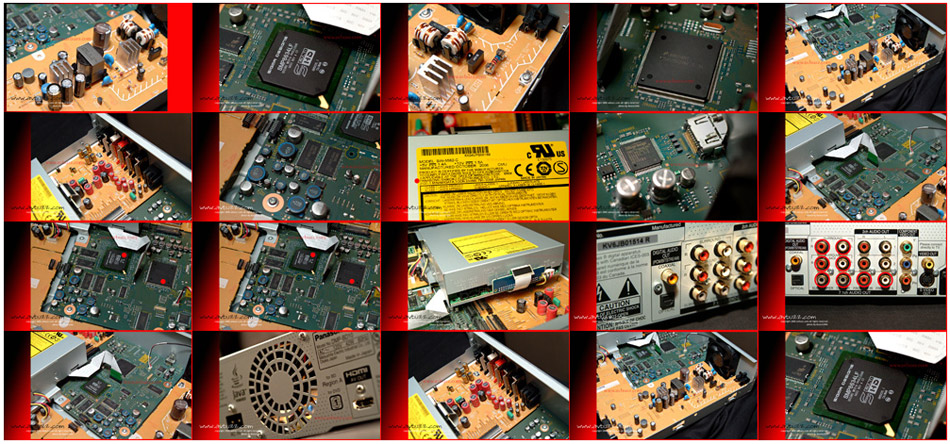

如想看更多有關這機的解剖圖片，可到以下這個相簿內參觀，我把所有拍攝到的解剖圖片，都放在這裏。
http://www.avbuzz.com/event/album288
待續..........
這篇只是我充滿個人口味的日記，只作為自己留念之用，
絕對不是一篇試機報告，如想真正了解這機的話，請看專業雜誌或有代表性的網站報導。
各師兄與朋友，如需借以上圖片使用，請自便，但敬請不要抹去圖中的 avbuzz.com簽名字樣，感激感激再感激。
